Certains appareils, comme ce McIntosh MC2105, n’ont pas eu une vie facile…

McIntosh MC2105
« Réparé » plusieurs fois, aujourd’hui le propriétaire constate qu’il chauffe énormément sur un canal.
Hélas, les différentes interventions passées ne sont pas vraiment au niveau : transistors de divers horizons (probablement des contrefaçons pour certains d’entre eux), montage approximatif de composants remplacés, voir tout simplement des erreurs de référence.
Je n’ai pas pris le risque de le mettre en route dans cet état.

McIntosh MC2105

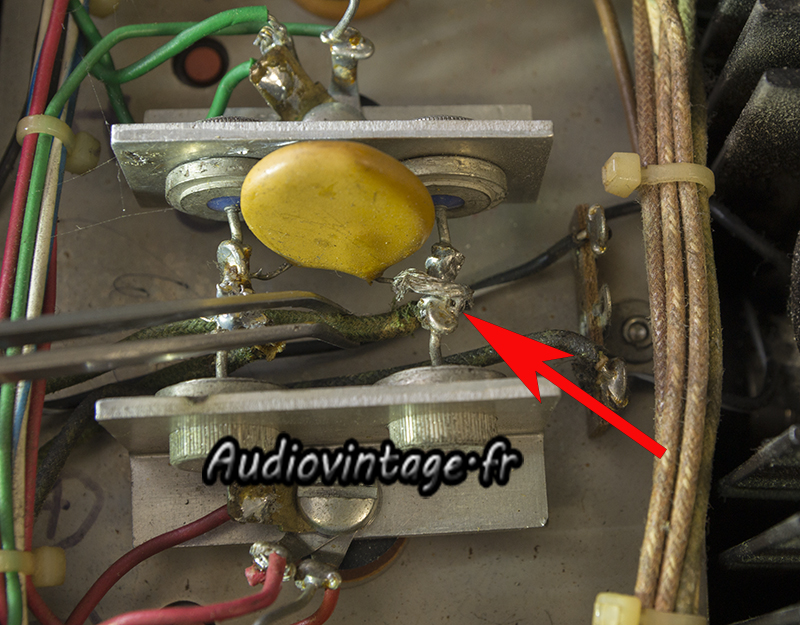

En faisant le tour de l’appareil, je constate avant tout de nombreuses soudures refaites qui tiennent par l’opération du Saint Esprit. A commencer par ce câble venant du transfo, la pince brucelle visible sur la photo suffira à le retirer sans forcer…

McIntosh MC2105
Vue des deux circuits « driver ». De multiples interventions sont visibles. De nombreux transistors (entre autre) ne sont plus d’origine.

McIntosh MC2105
Sur ce canal, certains d’entre vous auront remarqué que la diode (remplacée) n’a pas été positionnée ou il faut c’est-à-dire entre les pattes du transistor (McIntosh ne l’a pas fait par plaisir sadique 🙂 )
Les deux transistors haut sur pattes au premier plan (flou) ne sont plus d’origine, et ceux en place sont des darlington, ils n’ont rien à faire ici !

McIntosh MC2105
McIntosh MC2105
McIntosh MC2105
Voici le passage au traceur de courbe d’un des rares transistors encore d’origine, présent sur ce circuit.
Ce transistor répond parfaitement à un test « classique » et pourtant il est mort.

McIntosh MC2105
McIntosh MC2105
McIntosh MC2105
Pour comparaison, voici son frère jumeau, référence identique, toujours vaillant.

McIntosh MC2105
Les deux circuits sont réparés et révisés. Condensateurs chimiques neufs en place. Transistors HS ou inadéquats remplacés. Diode repositionnée correctement et pour finir toutes les résistances ayant déviées sont changées.

McIntosh MC2105
Démontage des condensateurs de filtrage. Ceux-ci avaient été remplacés il y a quelques années par le propriétaire. Les mesures sont bonnes, tant mieux !
L’accessibilité est meilleure. Cela me permet de remplacer les 12 transistors To3 par des neufs appariés, ainsi que diverses résistances d’émetteurs claquées, Ouf !

McIntosh MC2105
Le quadruple condensateur chimique fixé au châssis n’étant plus très frais, j’ai modélisé un support dans lequel prennent place 4 condensateurs. Un « capot » a également été imprimé. Les pattes disgracieuses sont présentes pour fixer le support sur des trous déjà existants. Pas question de percer le McIntosh.

McIntosh MC2105
Le circuit d’entrée. Ici pas de bricolage, mais il va aussi avoir droit à une petite révision salutaire.

McIntosh MC2105
Condensateurs chimiques Sprague en place.

McIntosh MC2105
De nombreuses soudures sont refaites un peu partout, le nouveau quadruple condensateur prend place. Avant remontage, les supports des cartes enfichables ont été soigneusement nettoyés.
Les commandes, encrassées à l’arrivée du MC2105, ne le sont plus.

McIntosh MC2105
Les déchets.

McIntosh MC2105
Distorsion à puissance nominale sous 8 ohms.

McIntosh MC2105

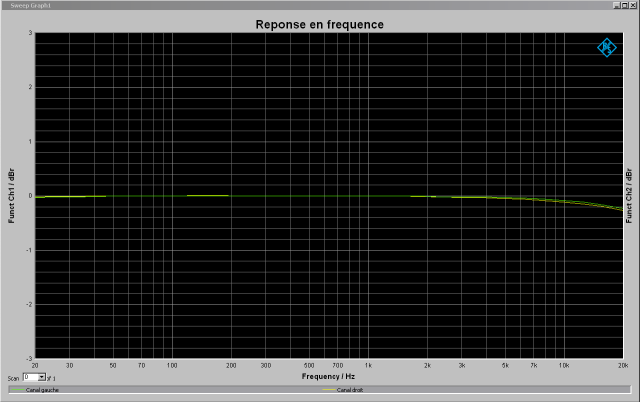

Réponse en fréquence sous 8 ohms (1w à 1khz).

McIntosh MC2105
Rapport signal bruit sous 8 ohms (50w à 1khz)

McIntosh MC2105
Diaphonie à puissance nominale sous 8 ohms.

McIntosh MC2105
McIntosh MC2105
McIntosh MC2105
McIntosh MC2105
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Environ 1w en sortie sous 8 ohms.

McIntosh MC2105
Connectique.
