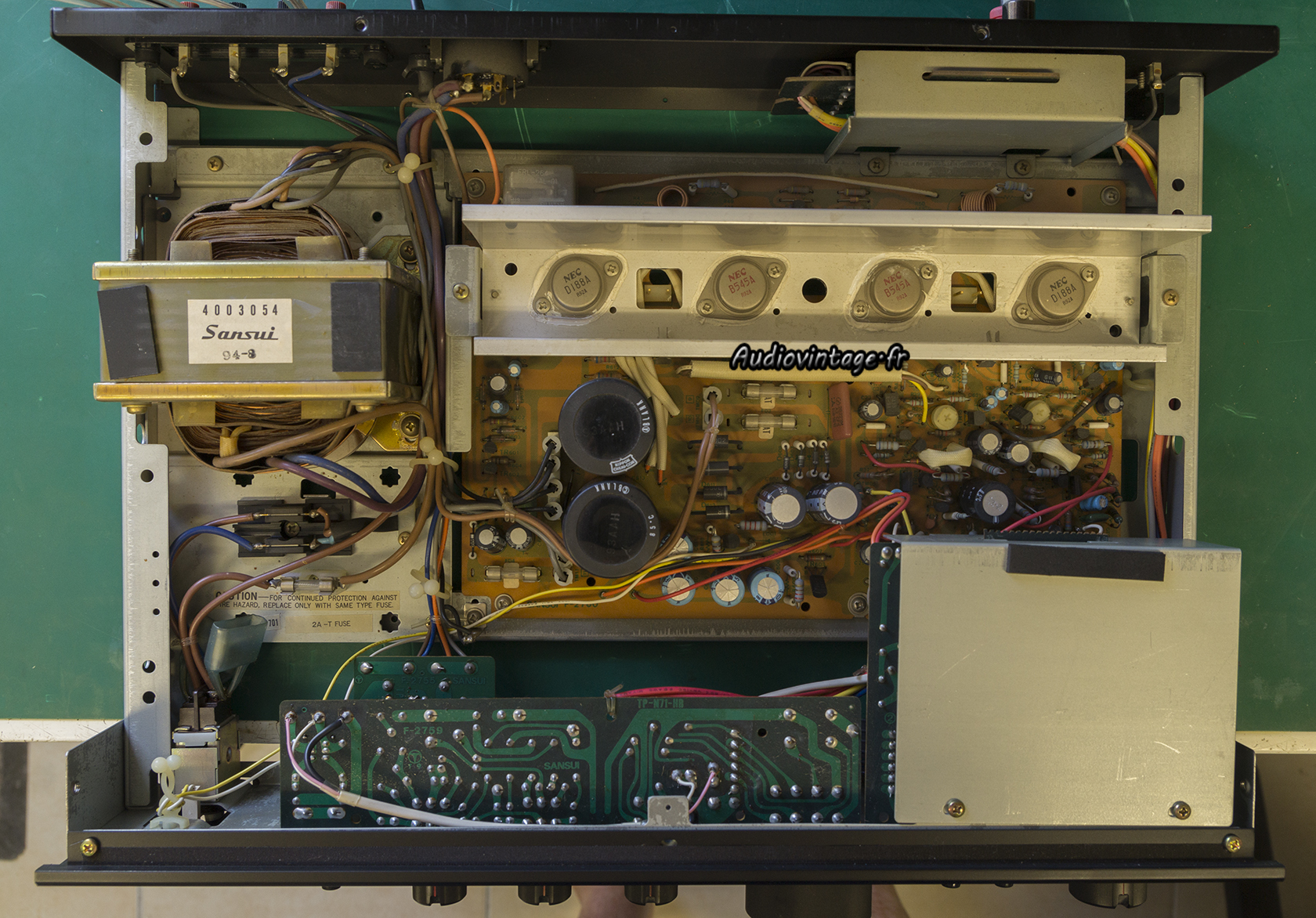

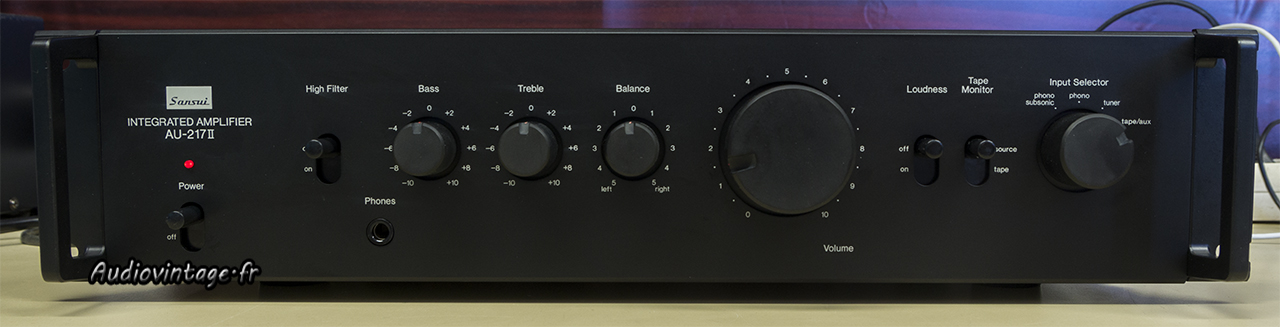

Un « petit » sansui AU-217 II en très bel état esthétique, arrivé à l’atelier pour une révision complète.

Sansui AU-217 II
L’exemplaire présenté ici fonctionne encore correctement.
L’expérience aidant, je sais ce qui va poser problème à un moment ou à un autre dans un appareil de ce type et de cet âge.
Autant s’en occuper maintenant pour la tranquillité d’esprit du propriétaire.

Sansui AU-217 II

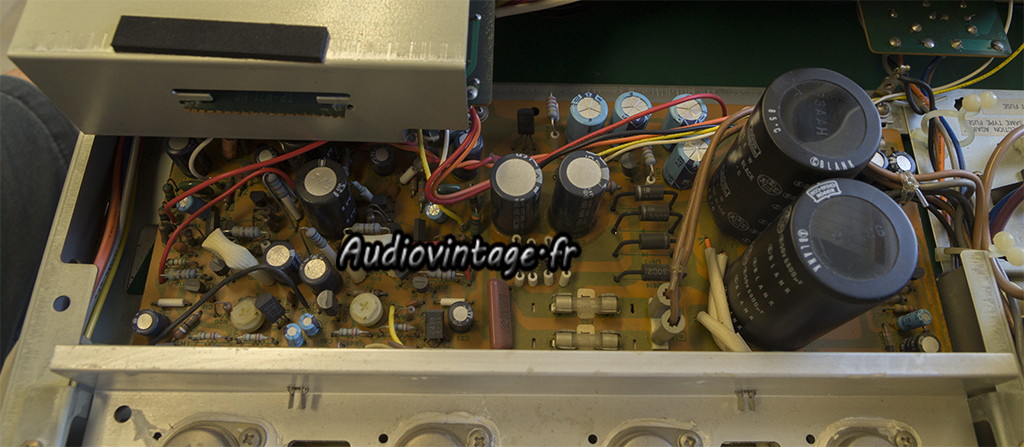

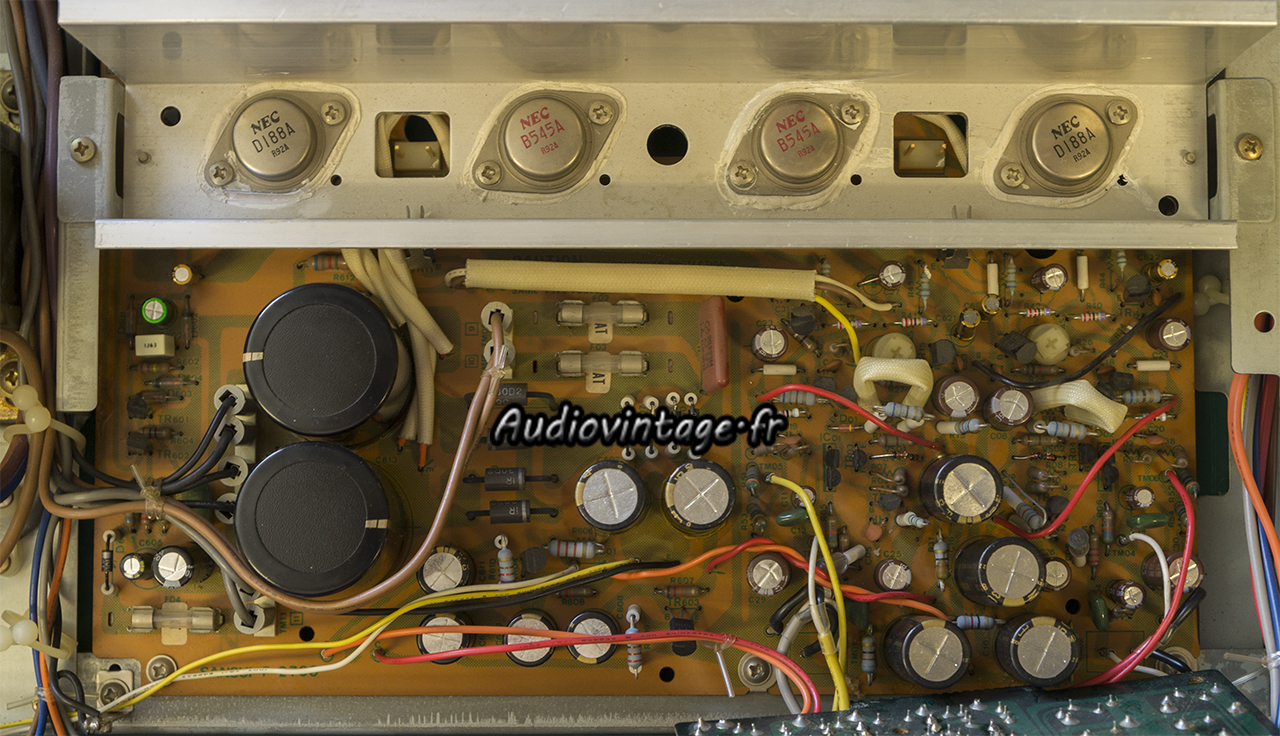

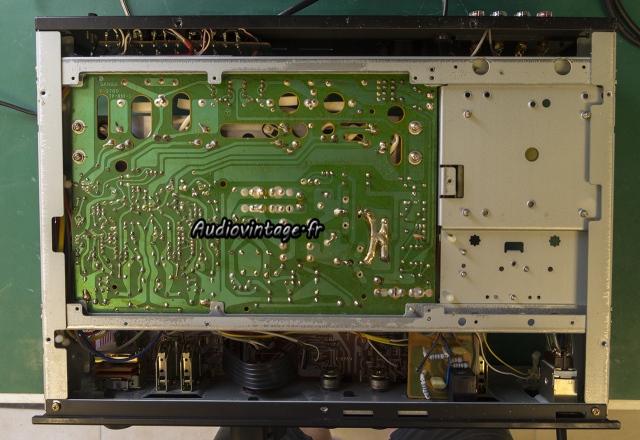

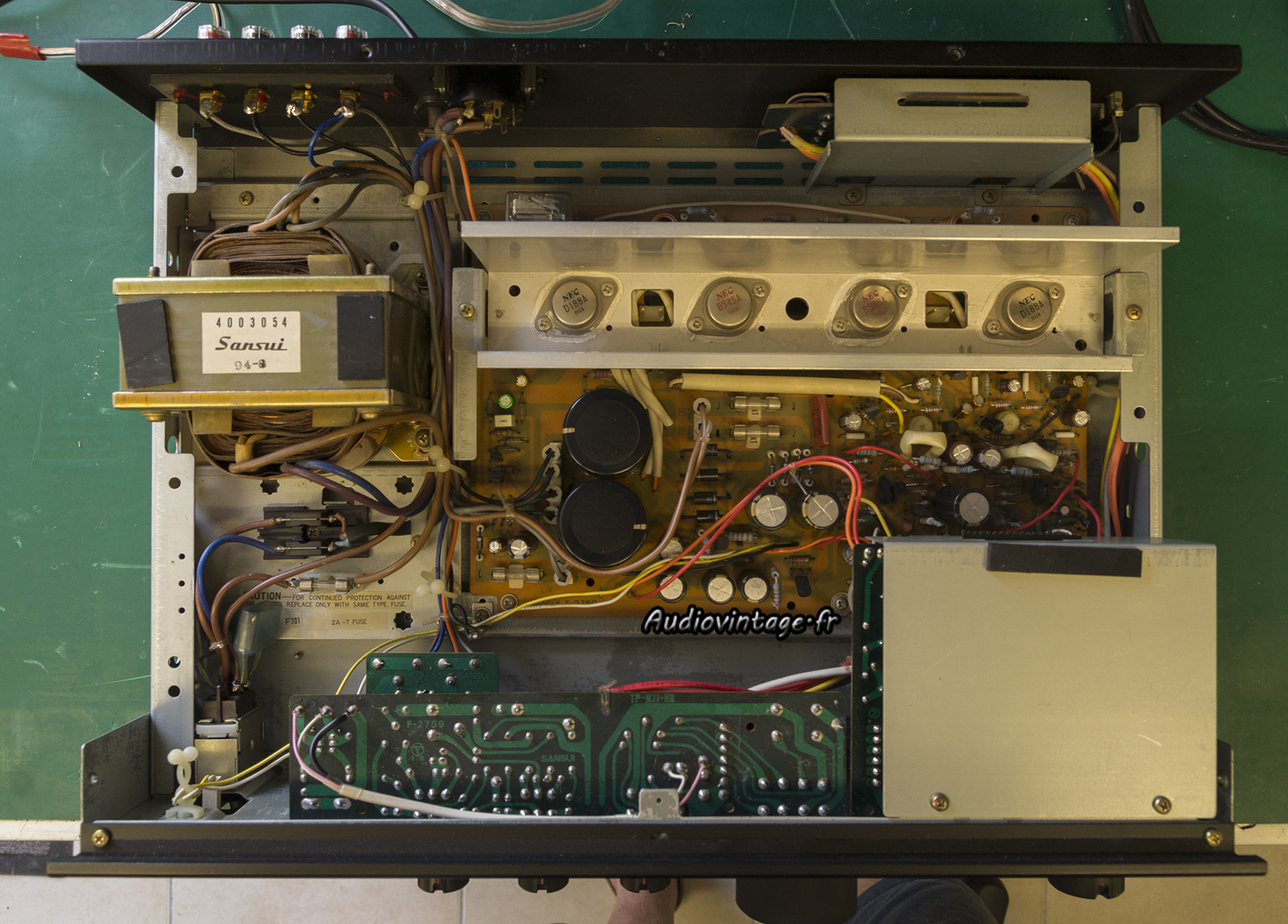

Une partie du circuit principal, celui-ci est « coupé » en deux avec la rampe des transistors de puissances et le radiateur associé.

Sansui AU-217 II

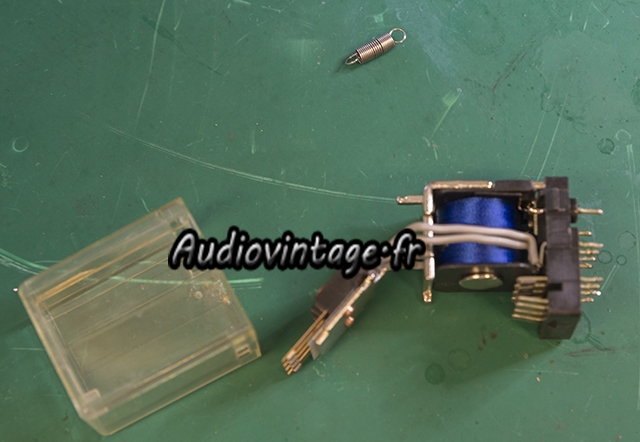

Le relais est démonté et ses contacts sont nettoyés.

Sansui AU-217 II
La totalité des condensateurs chimiques partent à la retraite. L’un d’entre eux voit sa valeur modifier pour éliminer de possibles petits « plops » dans les enceintes lors de l’activation du relais après l’allumage.
La quasi-totalité des résistances fusibles (celles qui ont dérivé) sont remplacées par de nouvelles résistances, fusibles également.
Certaines diodes et transistors problématiques font aussi partie du voyage vers la déchetterie.

Sansui AU-217 II

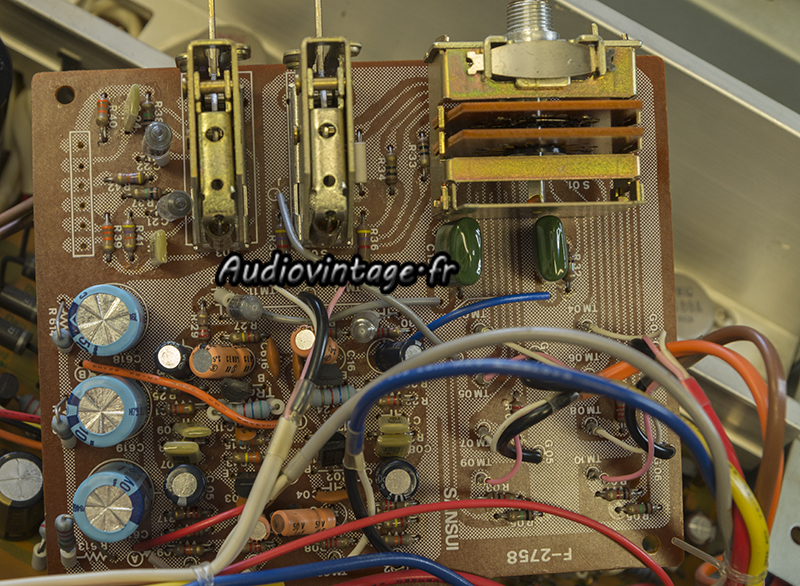

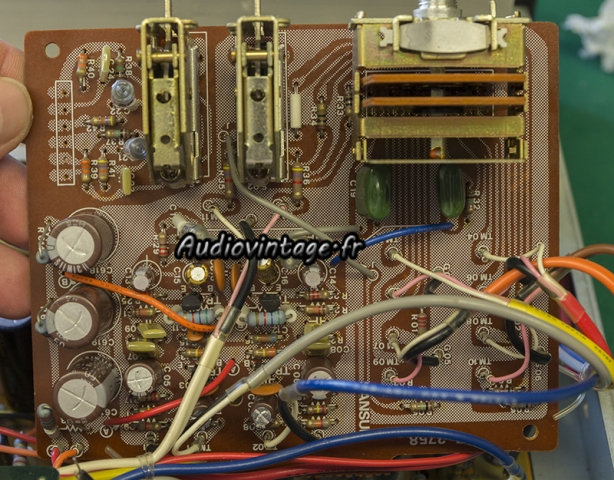

Le circuit supportant principalement l’étage phono.

Sansui AU-217 II
Condensateurs chimiques et transistors neufs.

Sansui AU-217 II

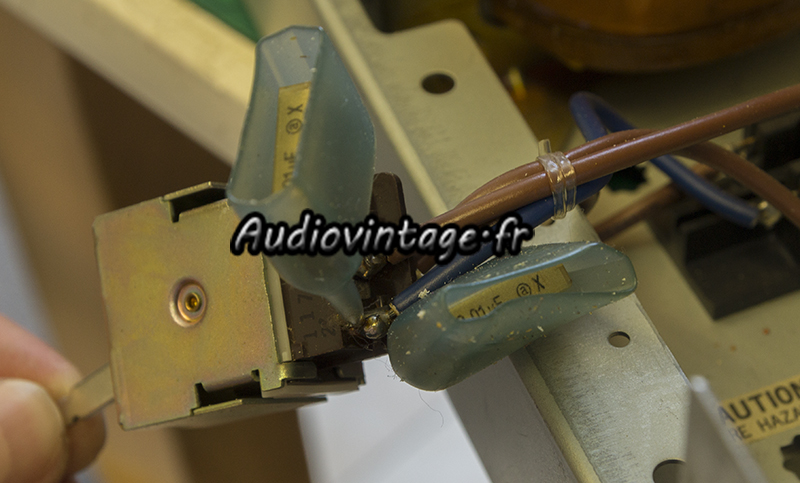

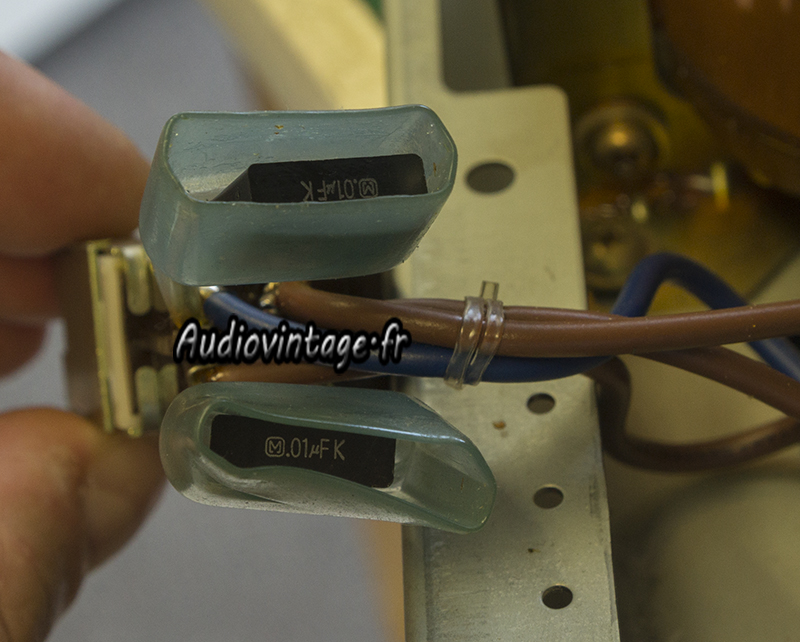

L’interrupteur on/off est protégé par de « vilains » rifa.

Sansui AU-217 II
Rifa remplacés par des panasonic tout neufs.

Sansui AU-217 II

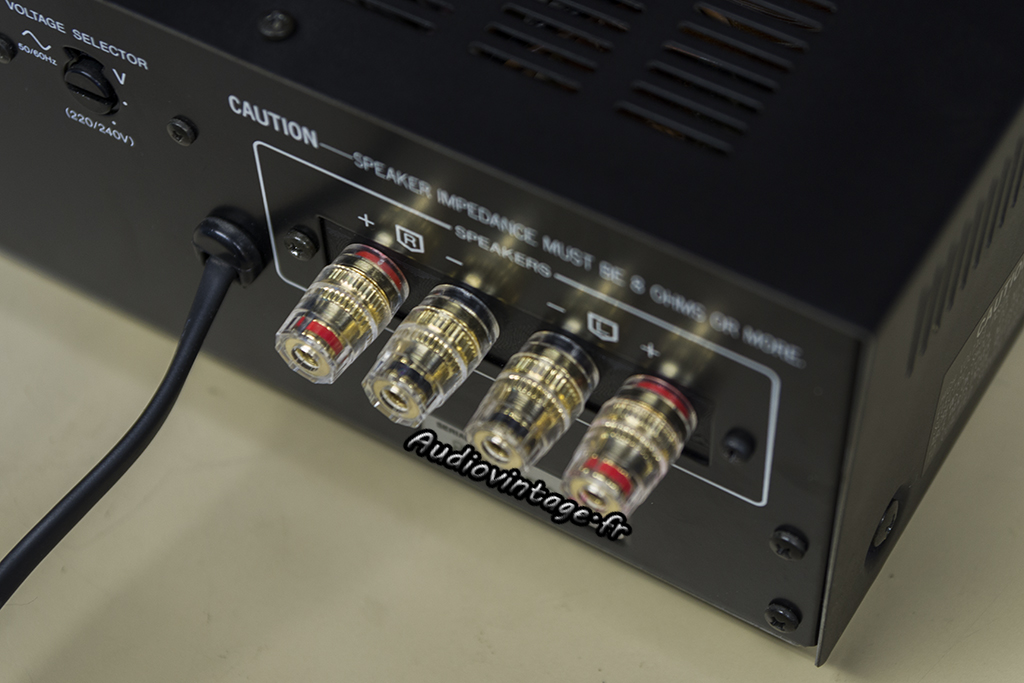

Le propriétaire souhaitait de nouveaux borniers HP. La plaque de support a été modélisé puis imprimé en 3D.

Sansui AU-217 II
Sansui AU-217 II
Les commandes sont nettoyées, les courants de repos sont ajustés.

Sansui AU-217 II

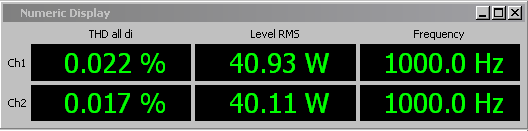

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Sansui AU-217 II

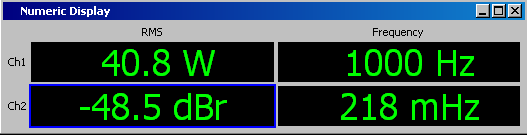

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Sansui AU-217 II

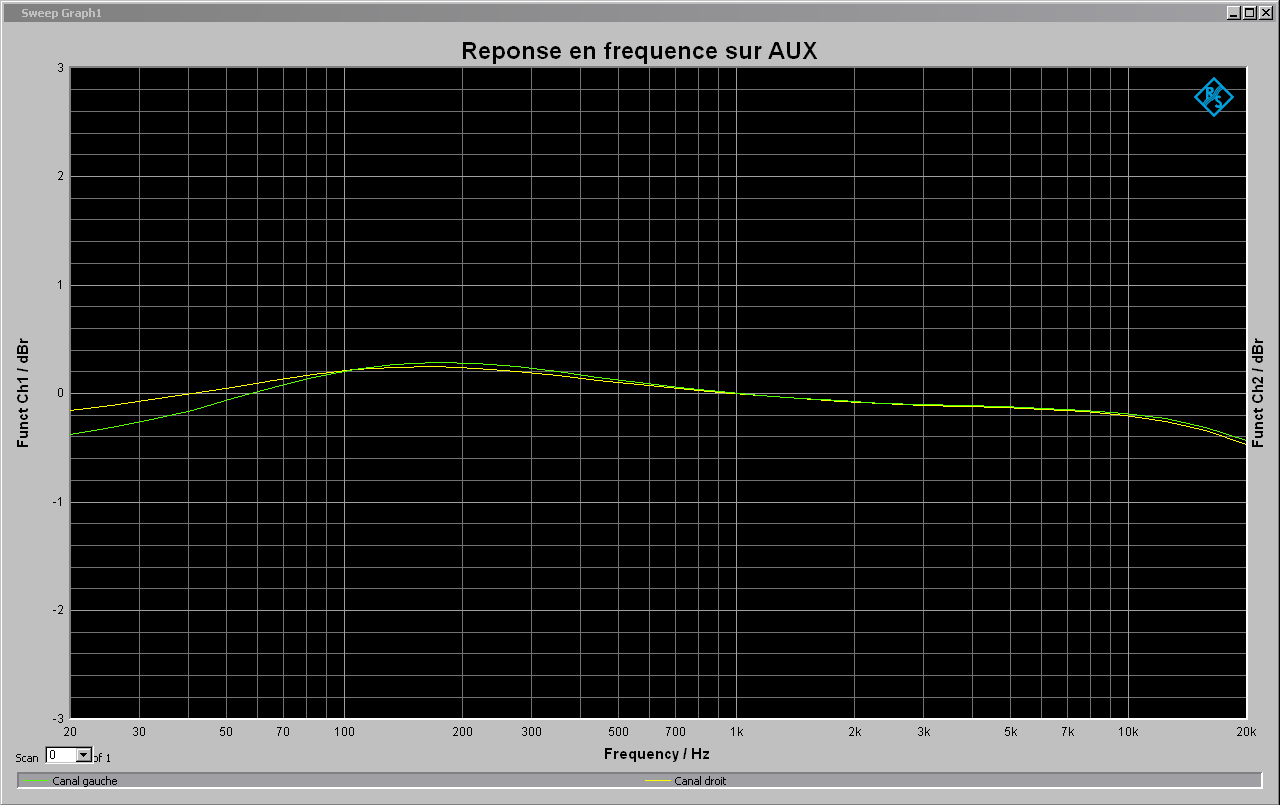

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-217 II
Rapport signal bruit sous 8 ohms (25w à 1khz) entrée aux, pondération A.

Sansui AU-217 II

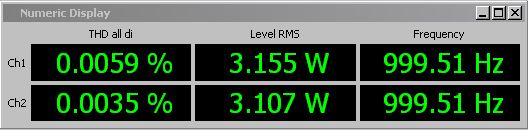

Distorsion relevée à 3w sous 8 ohms, entrée phono.

Sansui AU-217 II

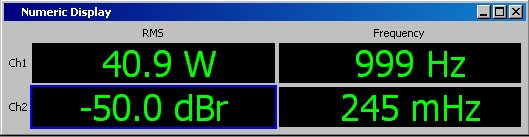

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono.

Sansui AU-217 II

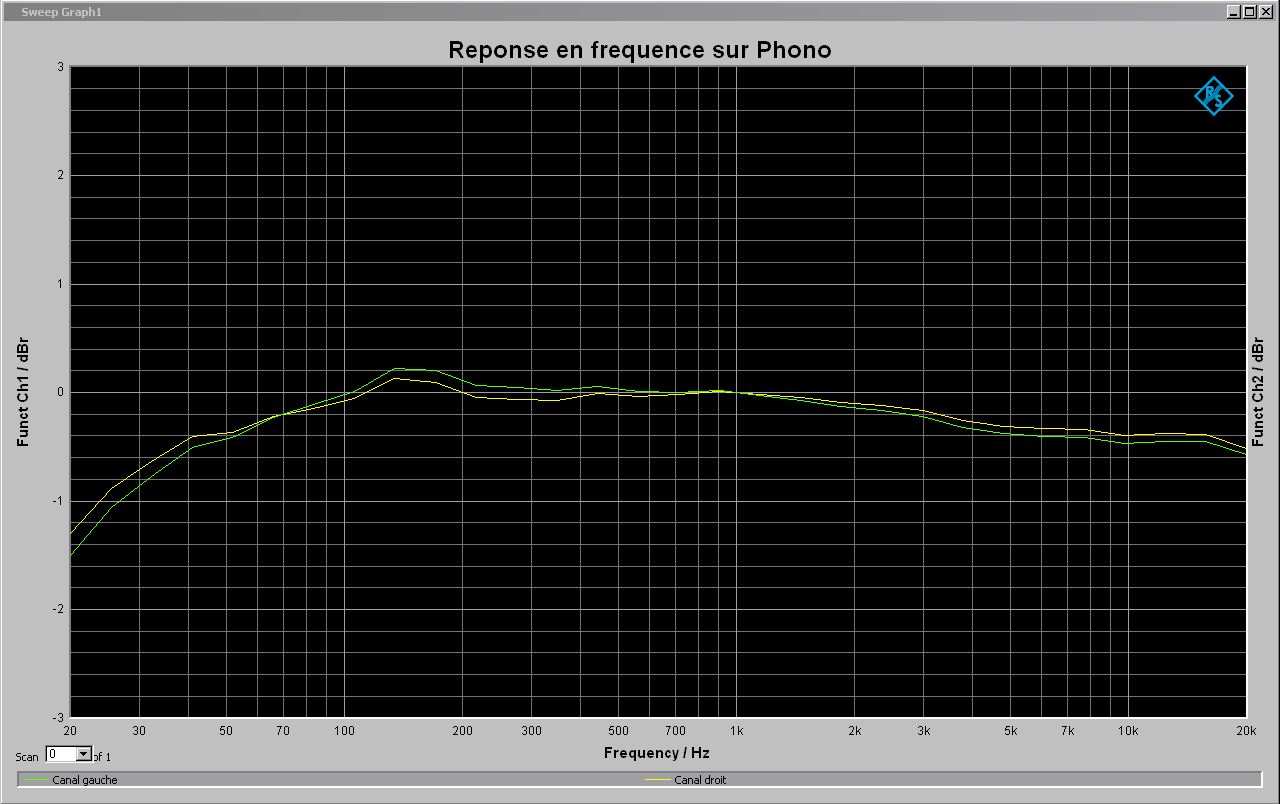

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-217 II
Rapport signal bruit sous 8 ohms (25w à 1khz) entrée phono, pondération A.

Sansui AU-217 II
Sansui AU-217 II
Sansui AU-217 II

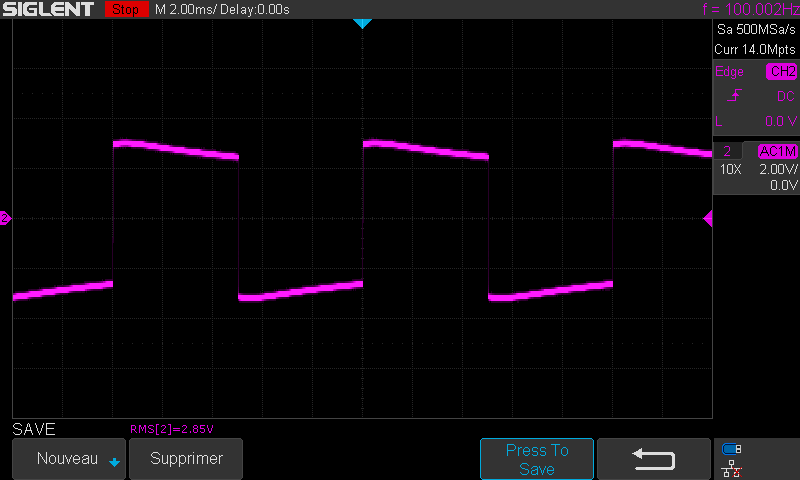

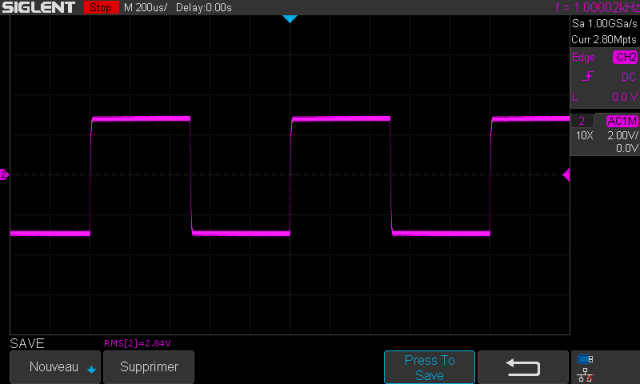

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Sansui AU-217 II

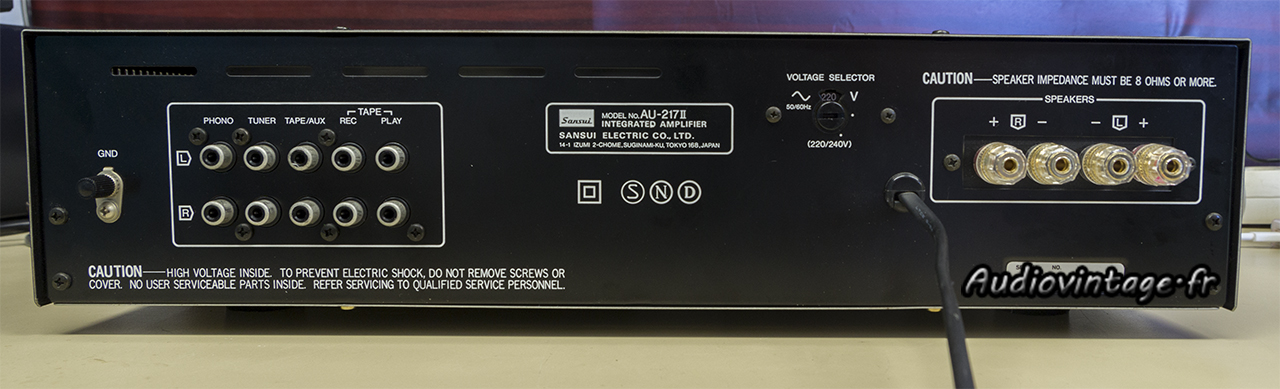

Connectique.
