Un Sansui AU-5500 aujourd’hui à l’atelier. Un très bel exemplaire mais en panne !

Sansui AU-5500
Sansui AU-5500

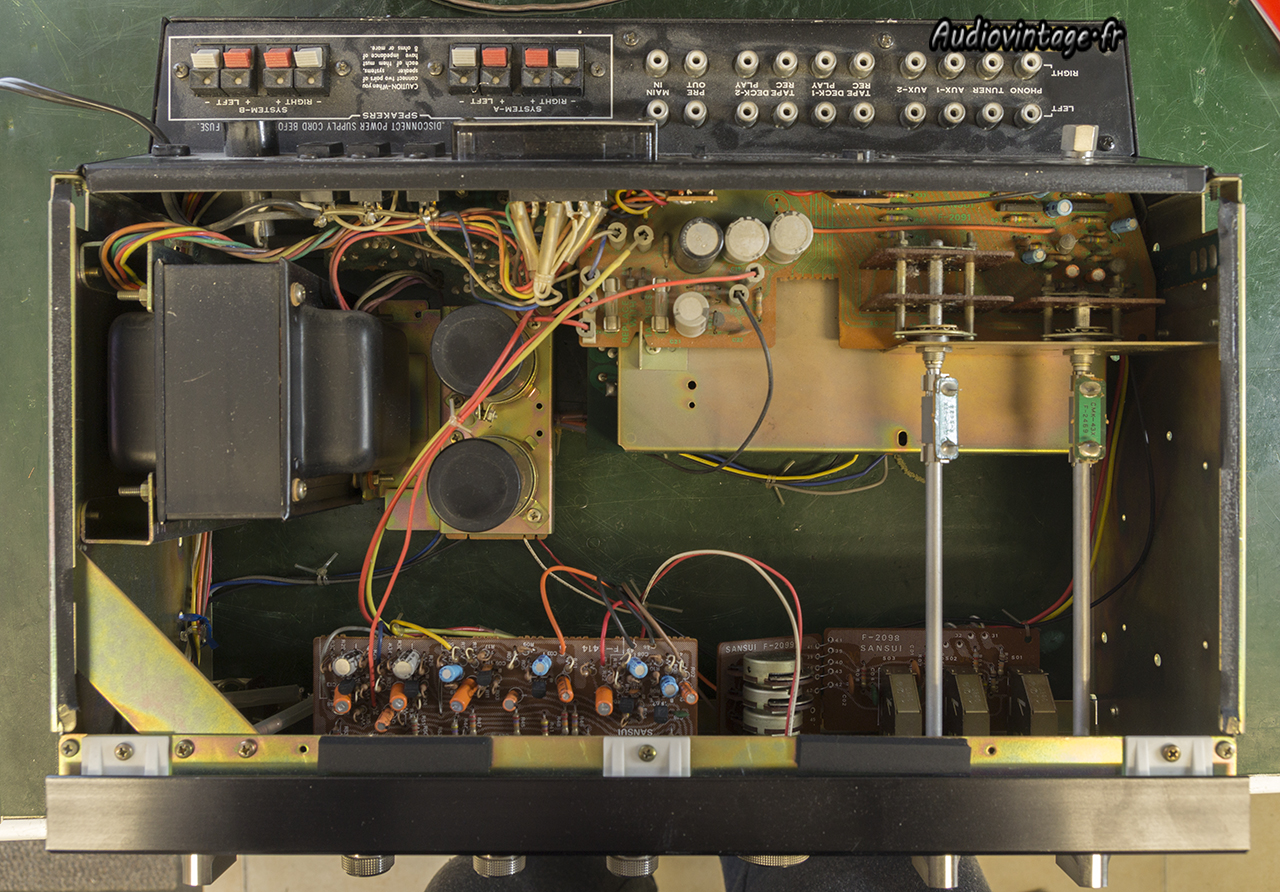

L’appareil reste en « sécurité ». La panne se situe sur le circuit de protection en lui-même. Quelques autres soucis « habituels » sur cette série comme des prises d’entrées dont les soudures ont lâché, un relais charbonné, des commandes encrassées etc etc…

Sansui AU-5500

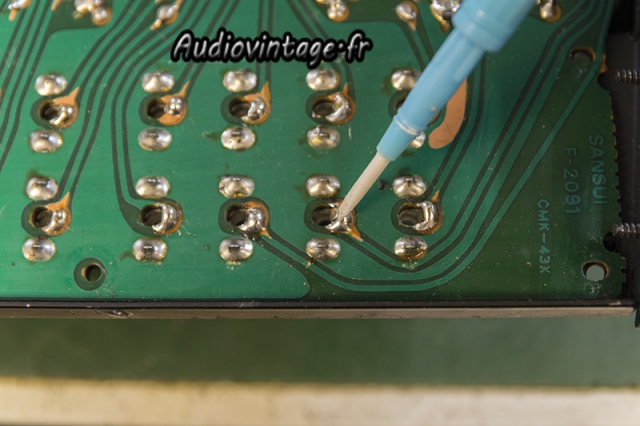

Suite au démontage du circuit principal j’accède aux soudures des prises d’entrées. Elles seront toutes refaites.

Sansui AU-5500

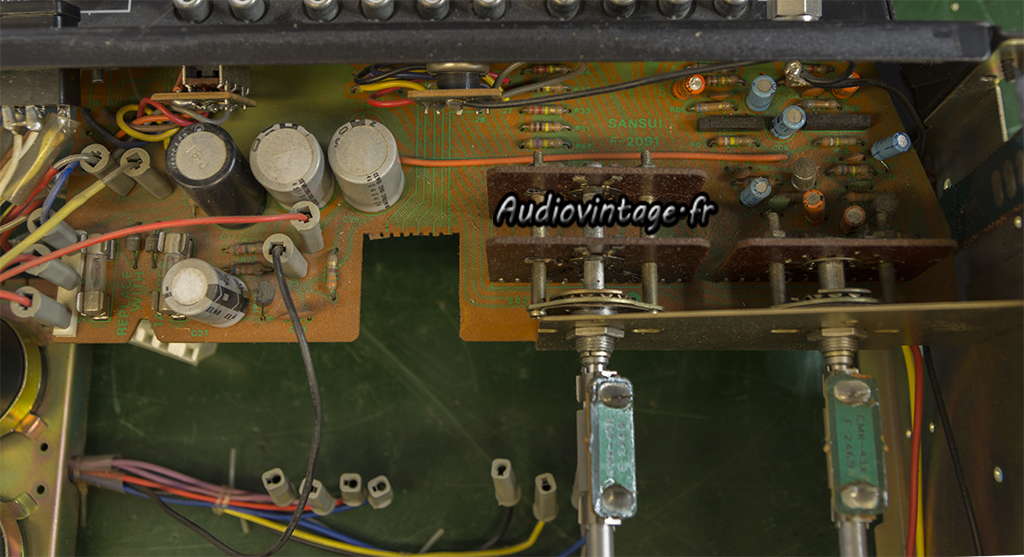

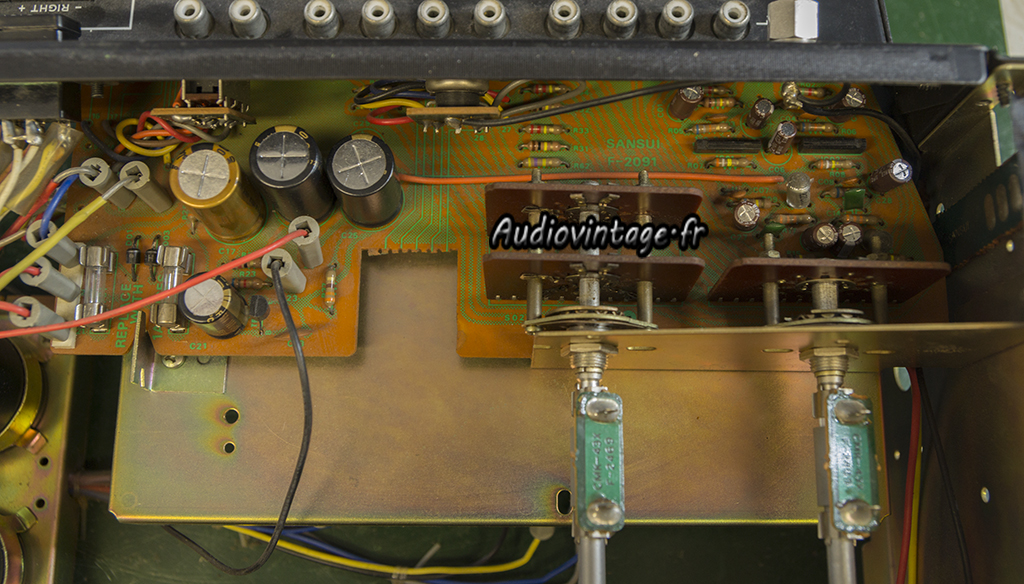

Au-dessus, le circuit d’alim régulée et l’étage phono.

Sansui AU-5500
Condensateurs neufs partout, ainsi qu’un transistor.

Sansui AU-5500

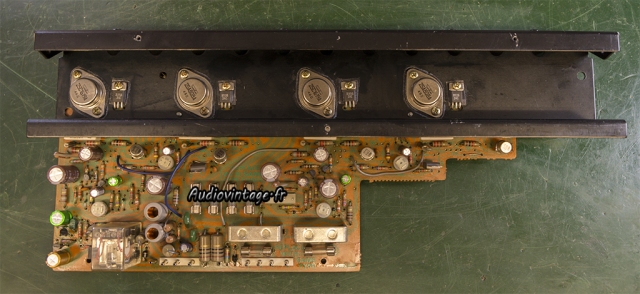

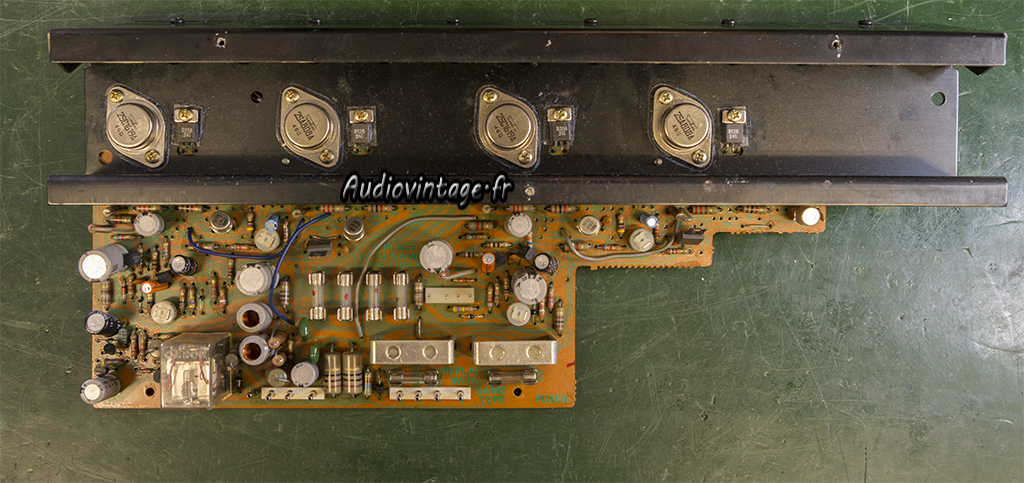

Le circuit principal.

Sansui AU-5500

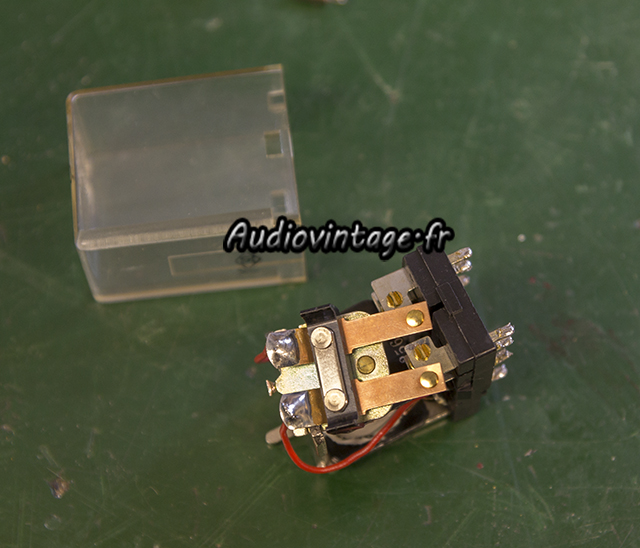

Le relais est démonté et ses contacts nettoyés.

Sansui AU-5500
Condensateurs chimiques neufs partout. Les transistors des étages différentiels d’entrée sont remplacés, ainsi qu’un transistor sur le circuit de protection.

Sansui AU-5500

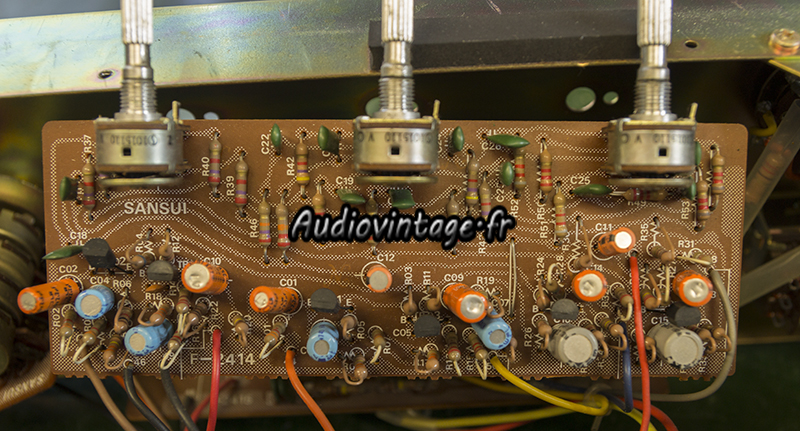

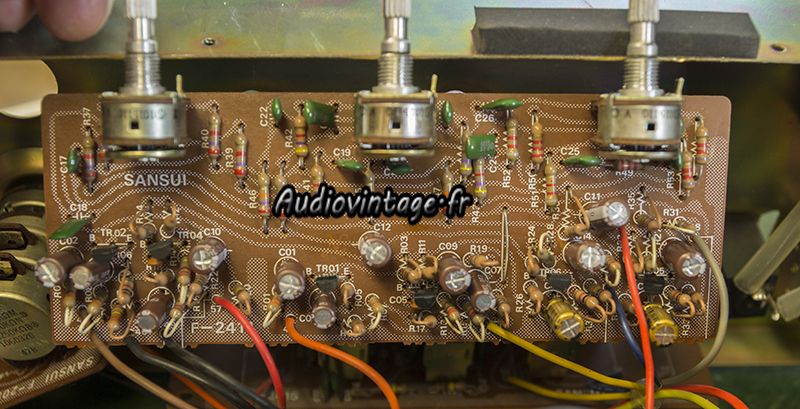

Le circuit de tonalité.

Sansui AU-5500
Ici aussi les condensateurs chimiques sont remplacés, ainsi que tous les transistors.

Sansui AU-5500
Sansui AU-5500

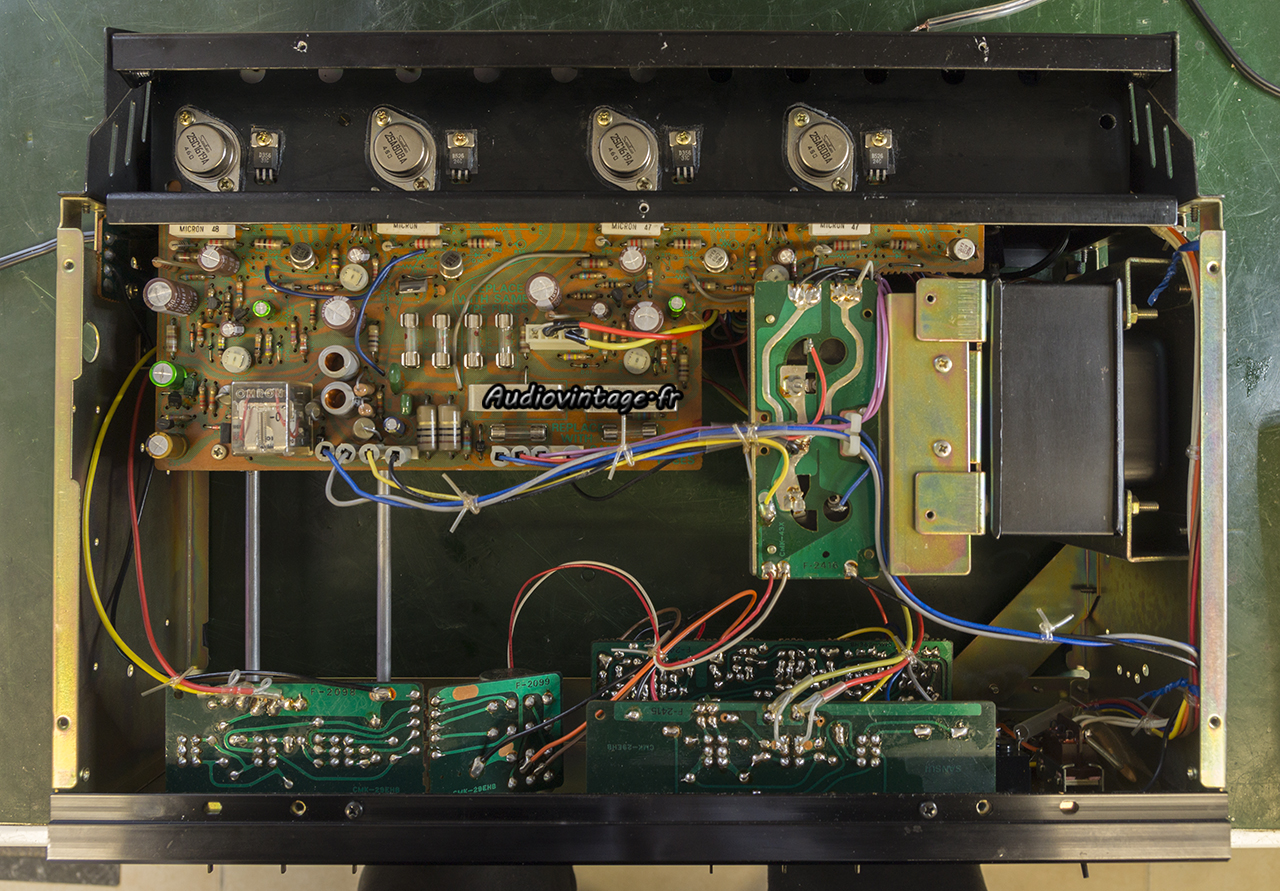

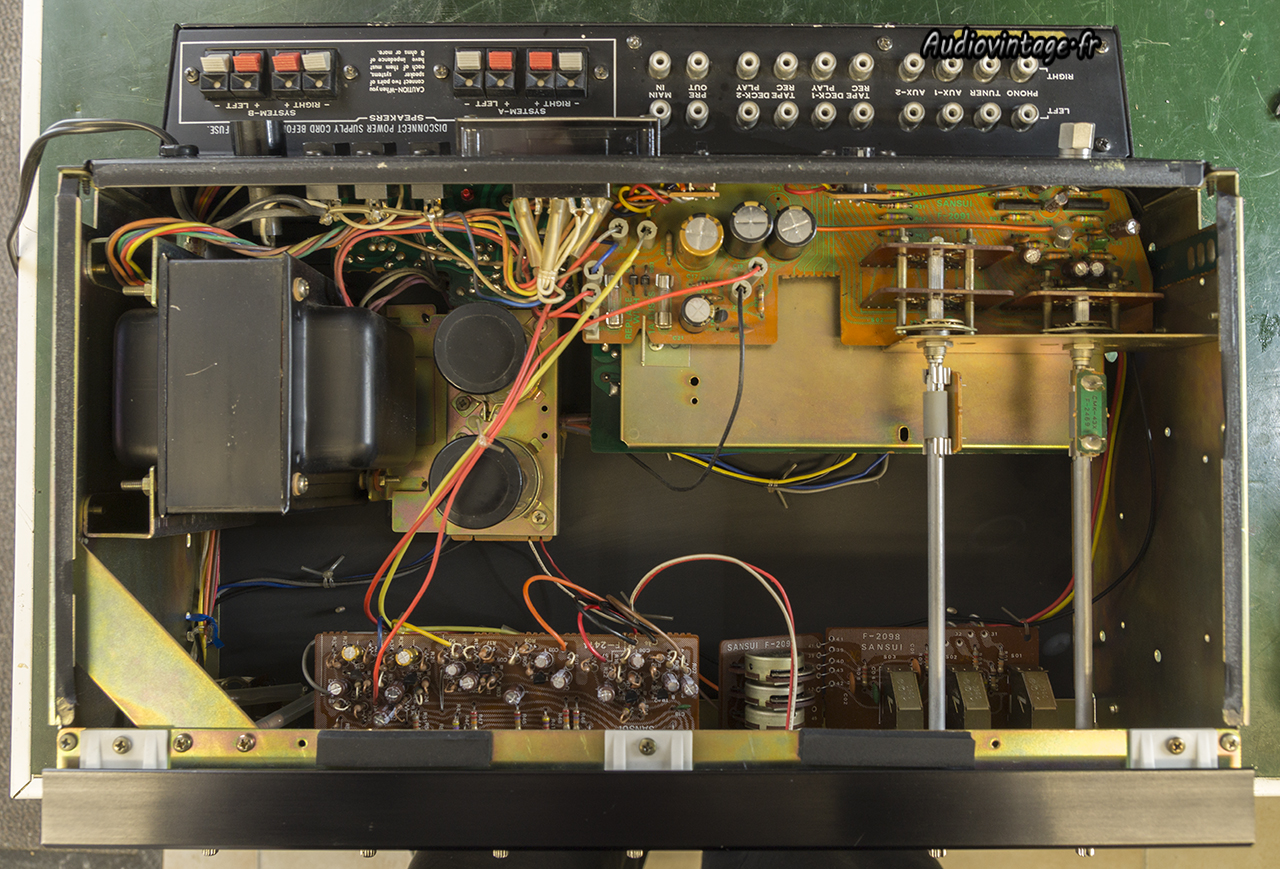

Le tout est remonté, les condensateurs de filtrage Elna, parfaits à la mesure, restent en place.
Les commandes sont nettoyées puis le Sansui est réglé (bias et offset).

Sansui AU-5500

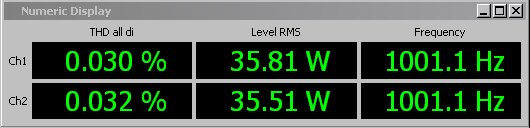

Distorsion à puissance nominale sous 8ohms, entrée aux,tone-defeat.

Sansui AU-5500
Réponse en fréquence sous 8 ohms(1w à 1khz)entrée aux,tone defeat.

Sansui AU-5500

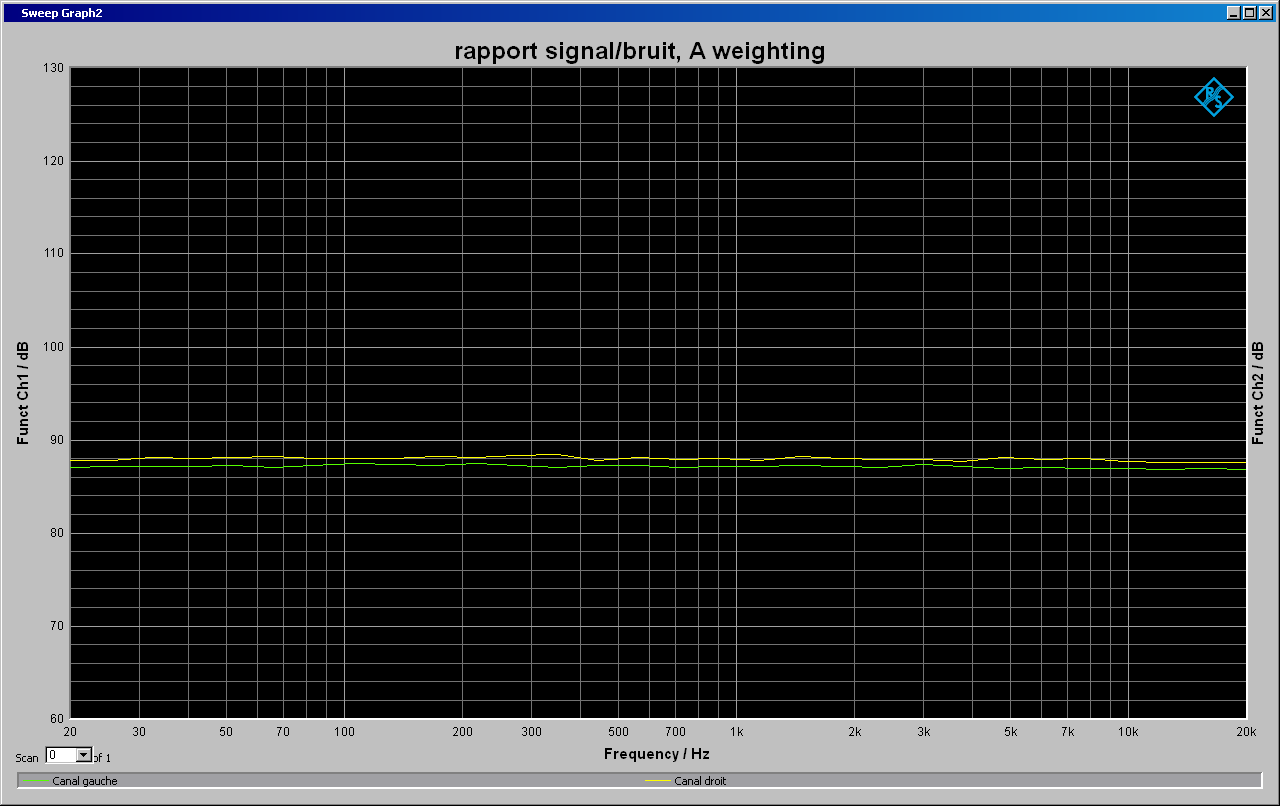

Rapport signal/bruit sous 8ohms (30w à 1khz)entrée aux, tone-defeat,pondération A.

Sansui AU-5500

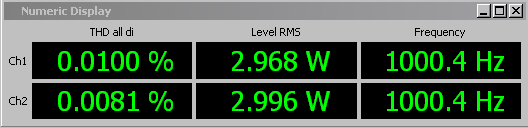

Distorsion à 2x3w sous 8ohms, entrée phono,tone-defeat.

Sansui AU-5500

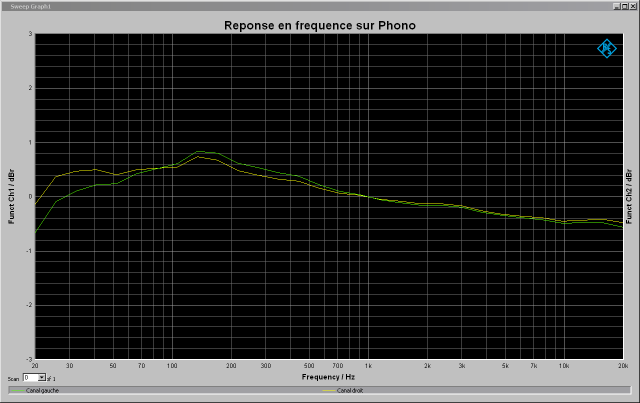

Réponse en fréquence sous 8ohms (1w à 1khz) entrée phono, tone-defeat.

Sansui AU-5500
rapport signal/bruit sous 8ohms (30w à 1khz) entrée phono, tone-defeat,pondération A.

Sansui AU-5500
Sansui AU-5500
Sansui AU-5500
Sansui AU-5500

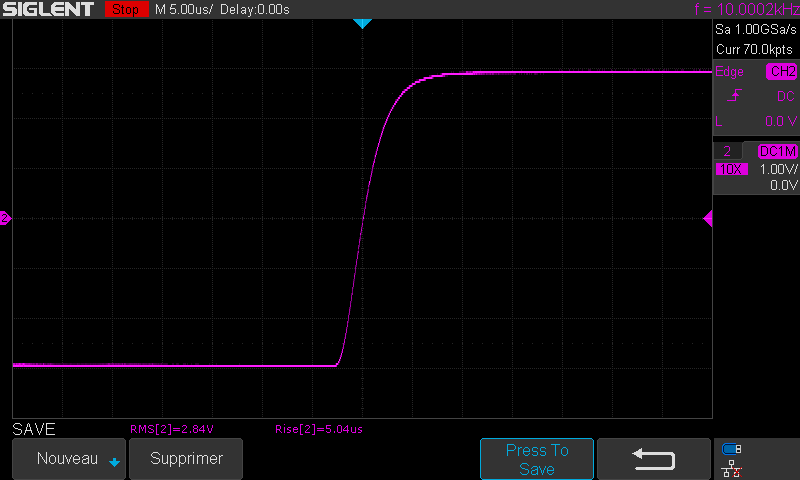

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Sansui AU-5500

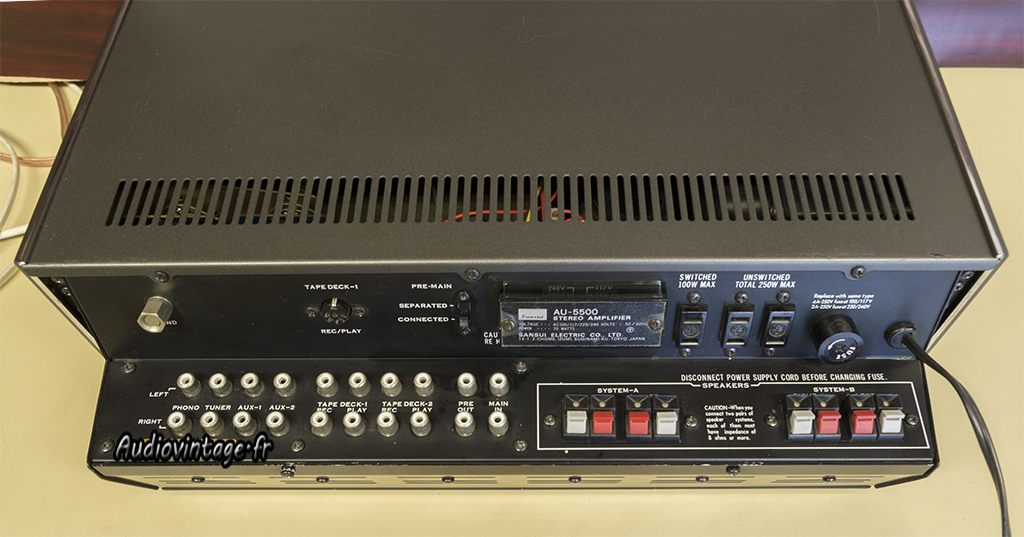

Connectique.
