Ah les premiers lecteurs CD ! Quand ils fonctionnent encore « à peu près » on se dit qu’après quelques condensateurs chimiques remplacés et quelques soudures refaites ils seront comme neufs.
On est crédule parfois…

Philips CD101

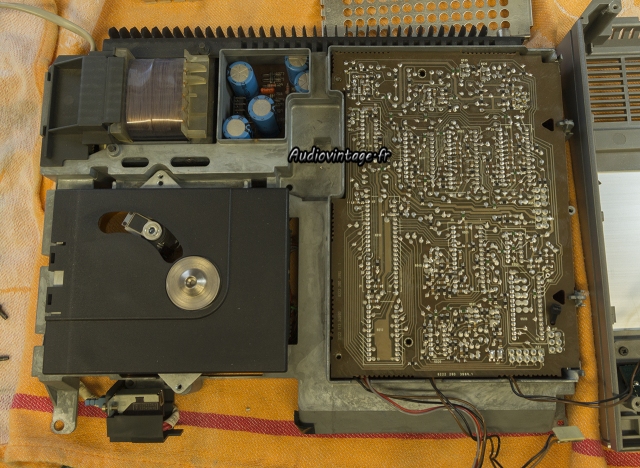

Aujourd’hui un bel exemplaire de Philips CD101. Dans son état d’origine.
Il fonctionne donc à peu près. Un canal disparait et réapparait aléatoirement, l’autre « crachouille » lui aussi de façon sporadique.
La mécanique et le circuit servo semblent être parfaitement fonctionnel, pas « ratatouillage » en début ou fin de disque, pas de souci pour changer de plage, pas d’arrêt inopiné, ce n’est déjà pas si mal.

Le compte rendu proposé ici n’aborde que très succinctement une partie des problèmes (et une partie seulement) auxquels j’ai dû faire face sur ce lecteur.

Philips CD101

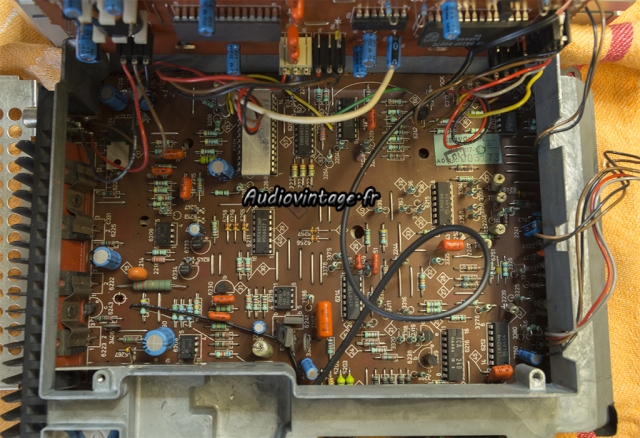

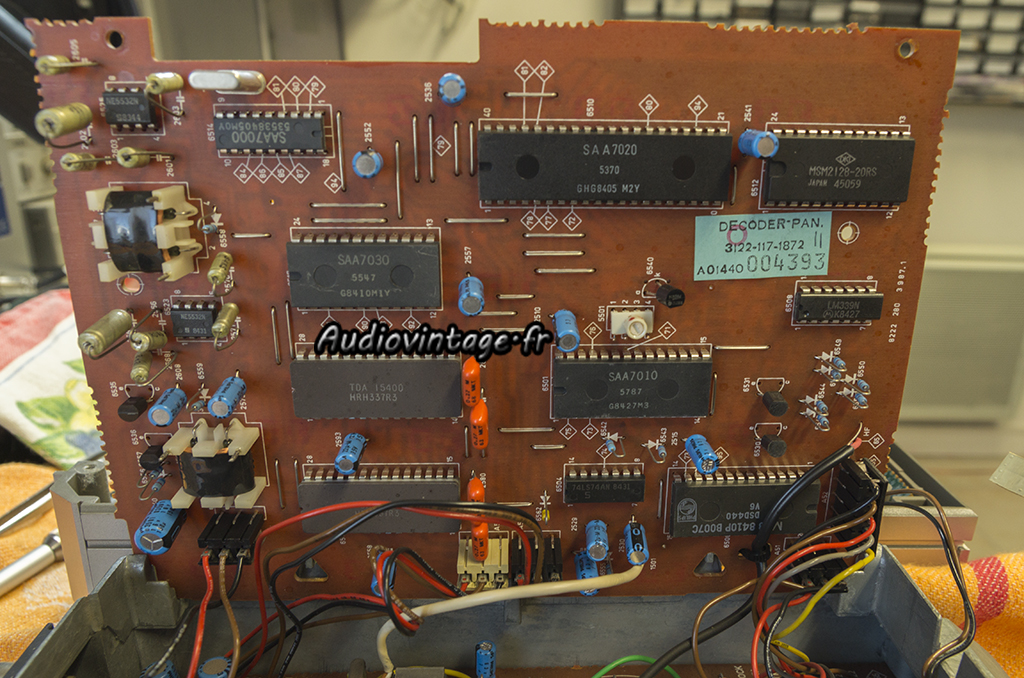

Le circuit décodage.
Tous les condensateurs chimiques présents sont morts ou presque.

Philips CD101

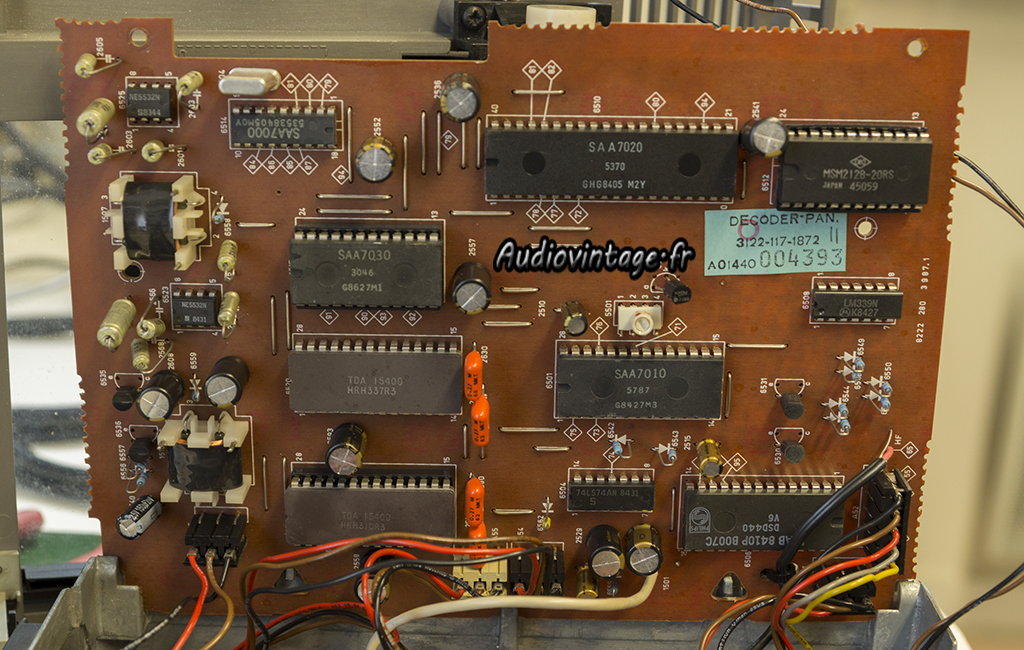

Le circuit révisé.
Bien évidemment, tous les chimiques ont été remplacés. J’ai découvert des soudures HS sous certains circuits intégrés qui entrainaient des craquements ou coupure de son sur un canal. La mémoire ainsi que SAA7030 ont été montés sur supports afin de procéder à des tests.
Le lecteur « crachouillait » légèrement sur un canal une fois chaud. Une fois le circuit positionné verticalement comme présenté sur la photo, la température étant moins importante, la Philips fonctionnait alors correctement.
Le coupable a été trouvé, en l’occurrence le TDA1540D du canal en question. Son remplaçant, identique, prend également place sur un support.

Philips CD101
Philips CD101

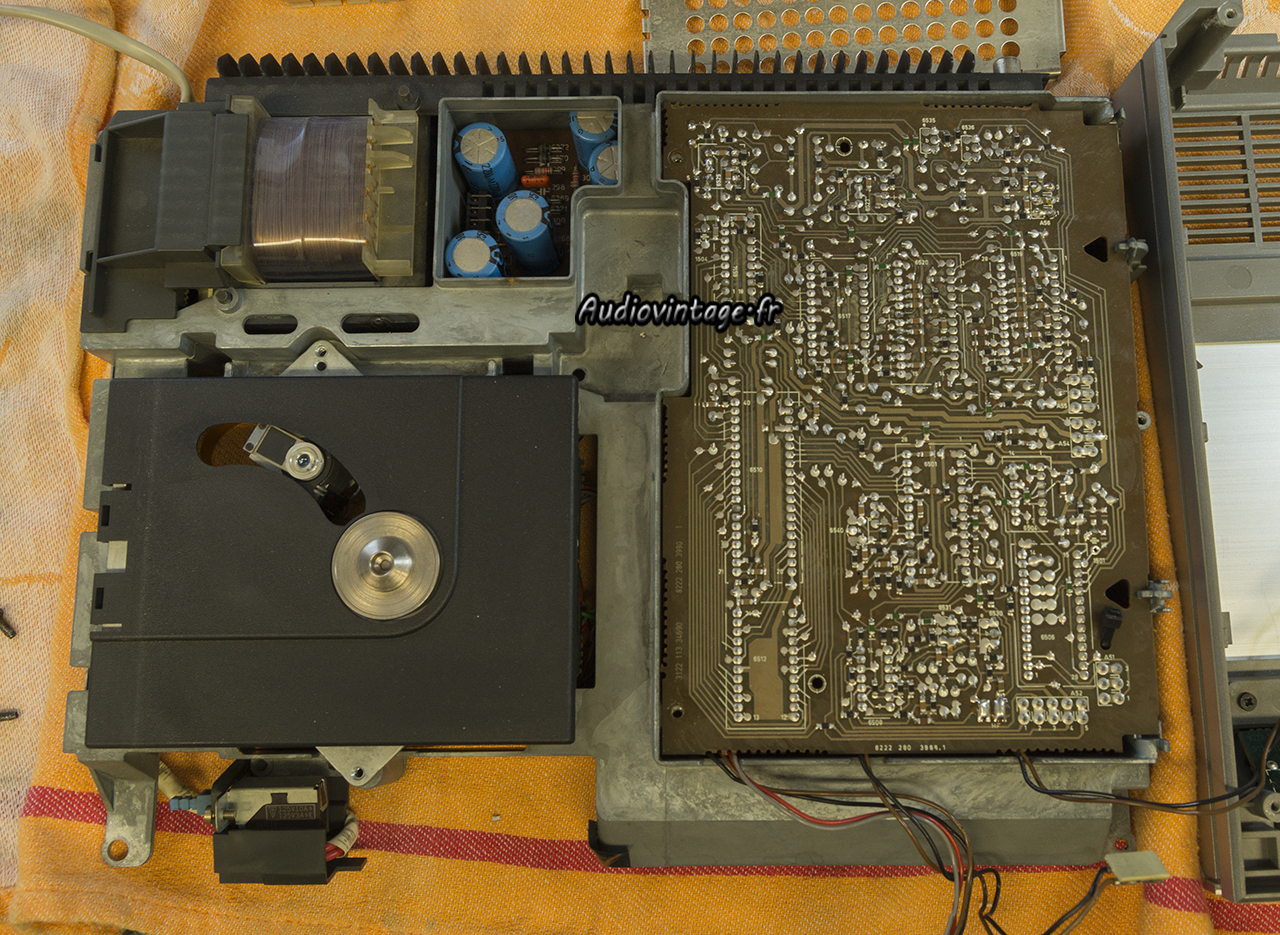

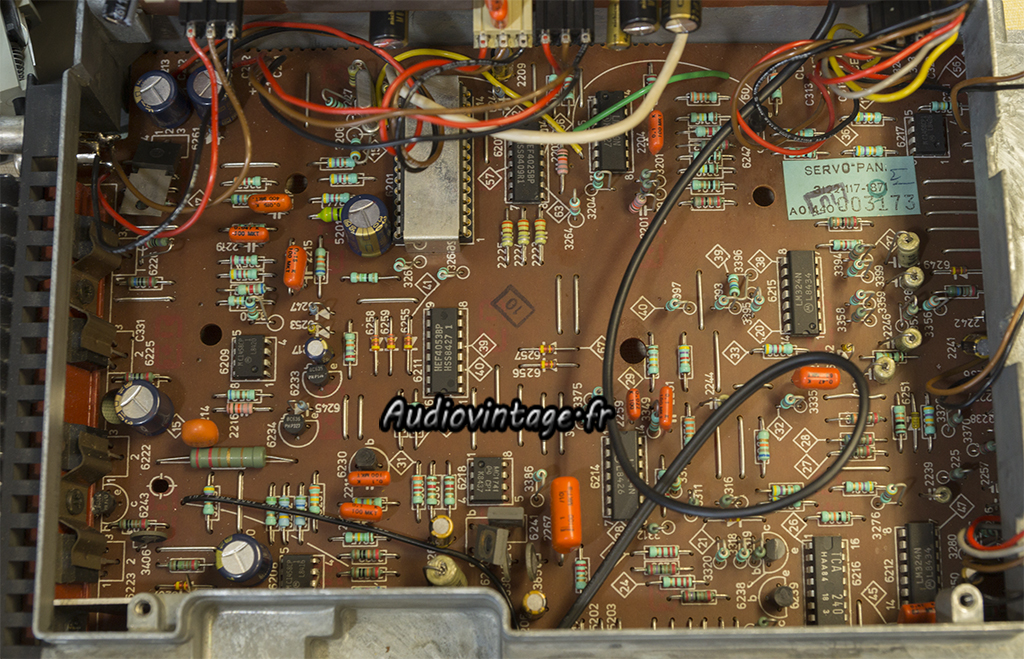

Le circuit positionné au fond du lecteur accueille l’alimentation et le circuit servo.

Philips CD101
Philips CD101

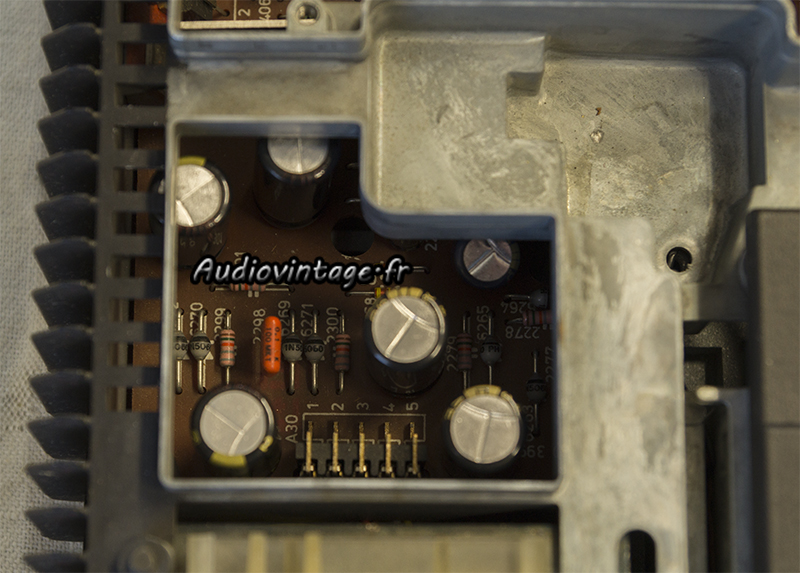

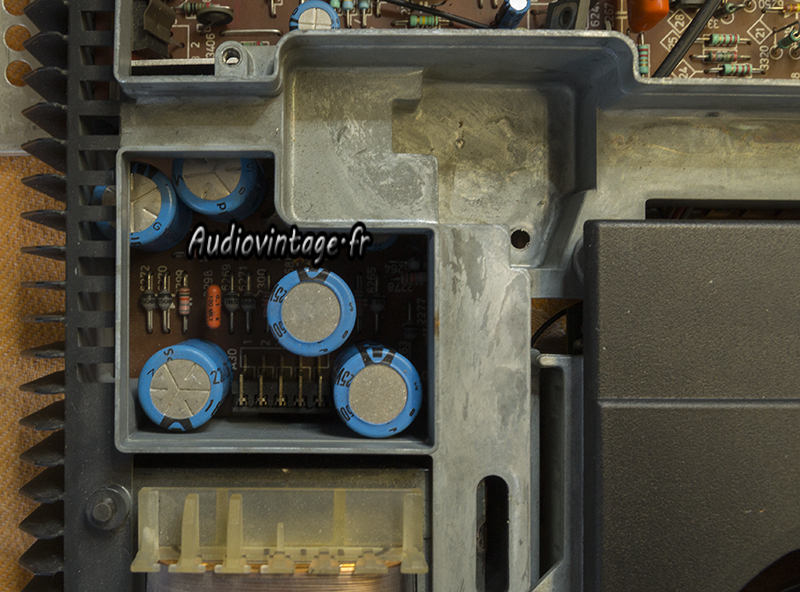

Les condensateurs chimiques sont tous remplacés (seuls les plus gros étaient encore un peu vaillant).
De nombreuses soudures ont été refaites. J’ai découvert une piste en mauvais état proche d’un régulateur qui entrainait sous certaines conditions un arrêt de la platine.

Philips CD101

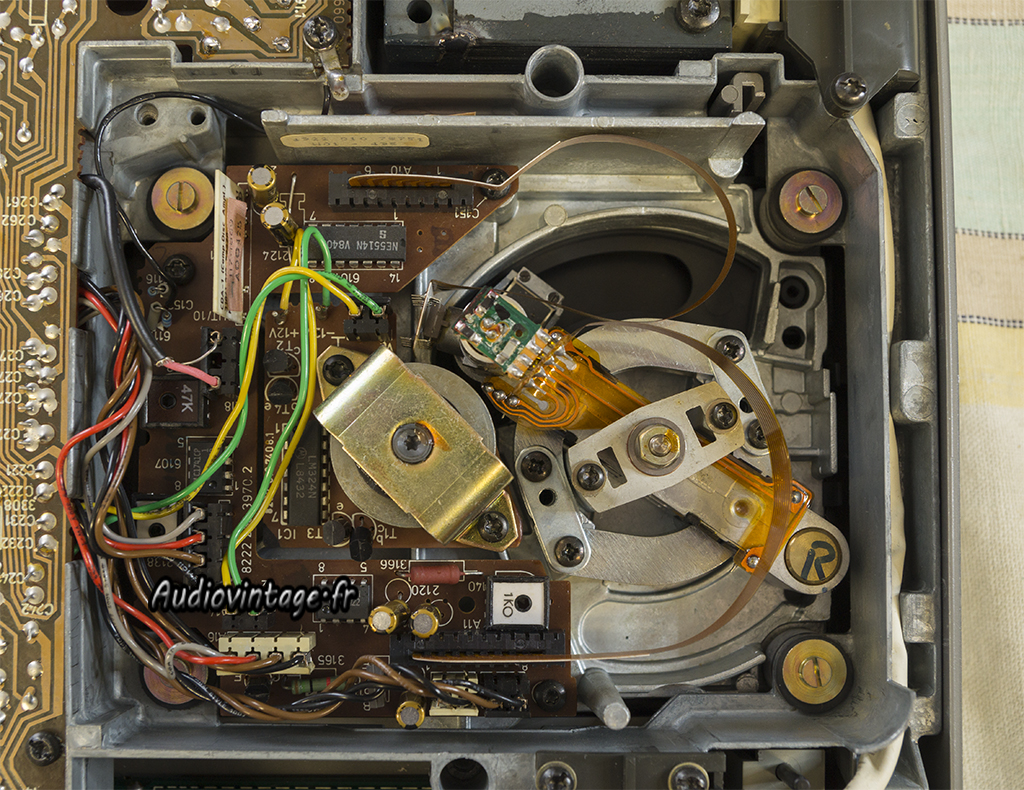

La tête Philips CDM-1 et ses « fameux » condensateurs philips axiaux.

Philips CD101
Démontage.

Philips CD101

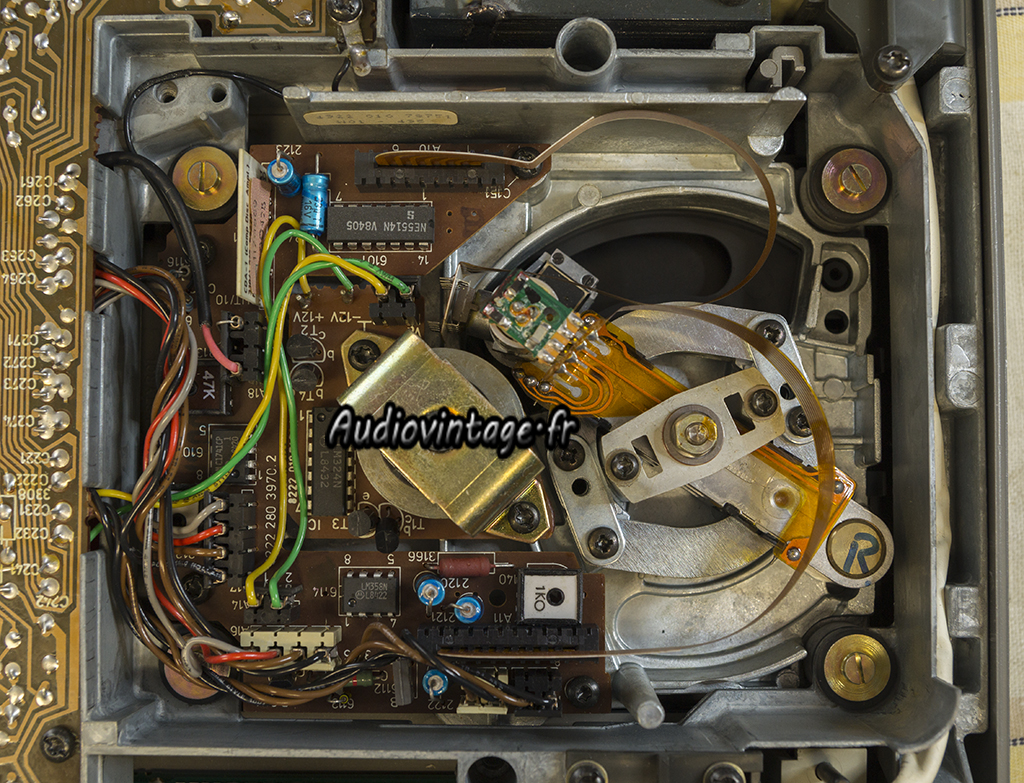

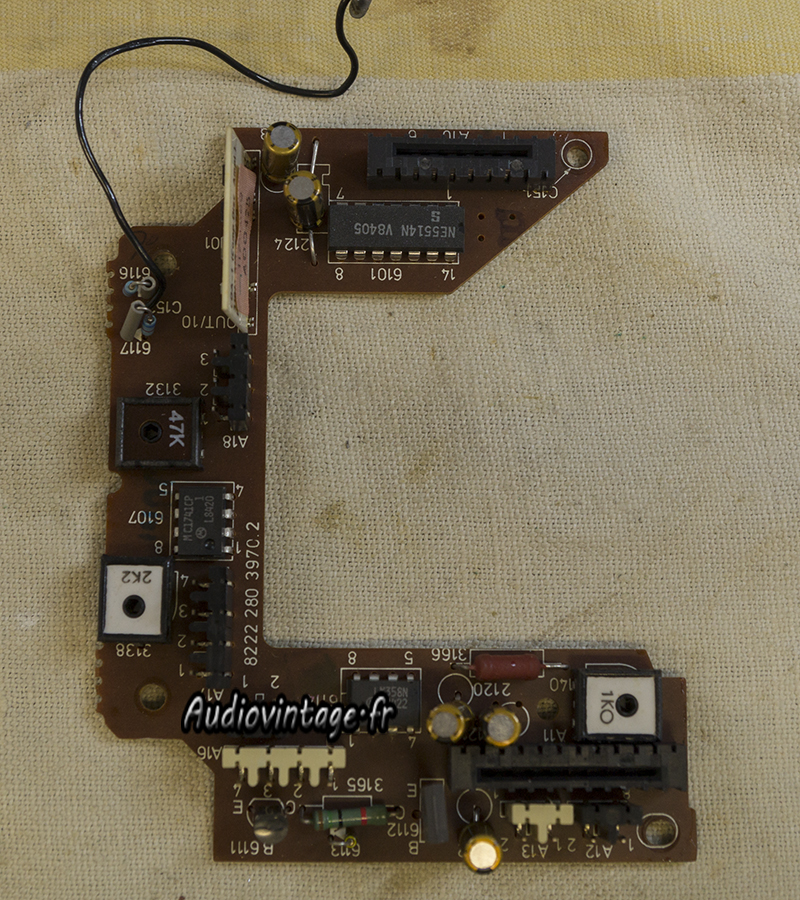

Condensateurs neufs montés.

Philips CD101
Remontage.

Philips CD101

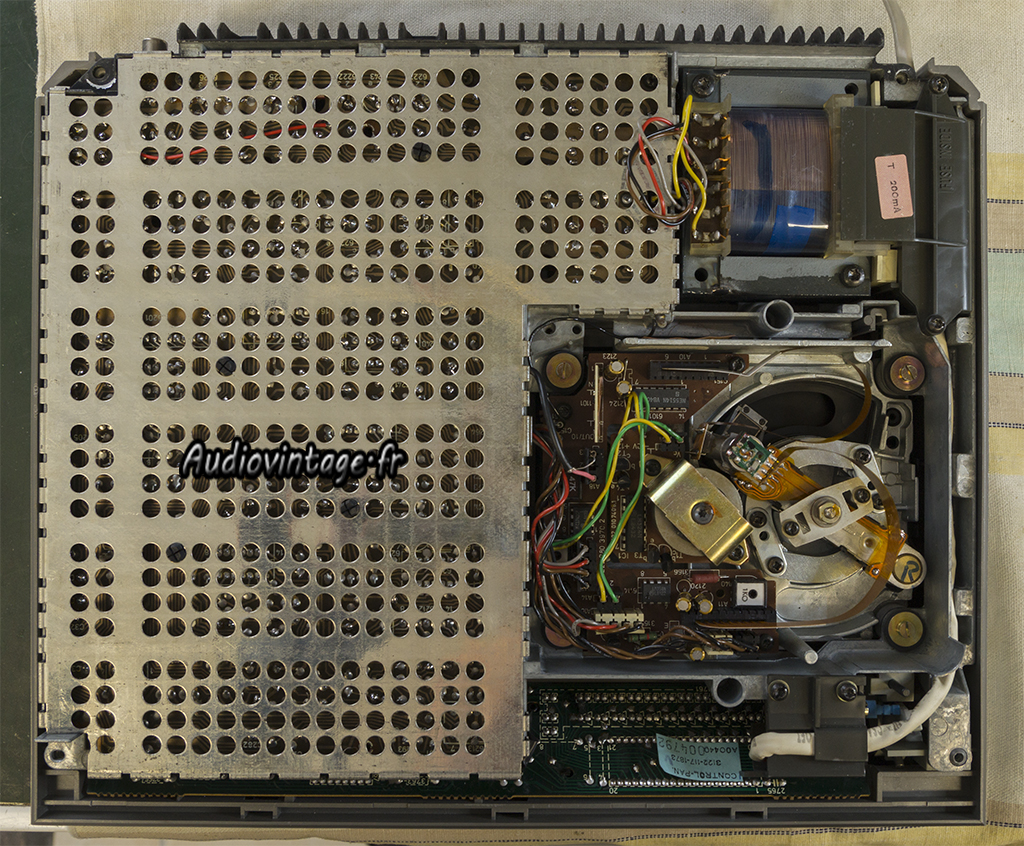

On referme le tout.

Philips CD101
C’est parti pour de longues heures d’écoutes pour vérifier que le lecteur est désormais pleinement fonctionnel.

Philips CD101

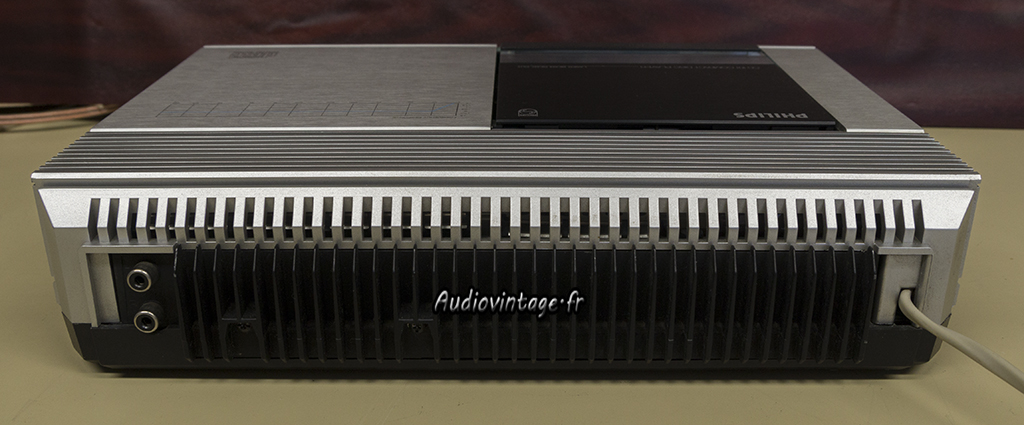

Connectique.
