Cette fois-ci, un Marantz un peu plus récent que d’habitude, un PM750 DC bien malade.

Marantz PM 750DC

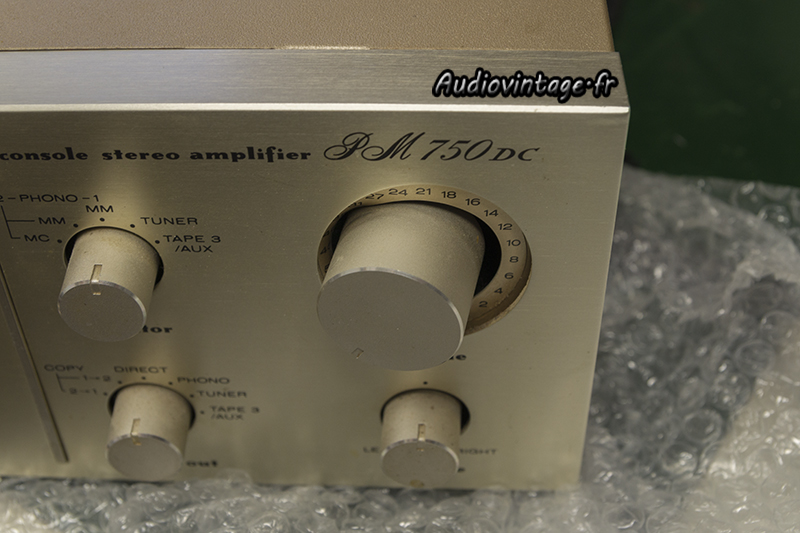

Premier souci, un emballage trop léger, casse assurée !

Marantz PM 750DC

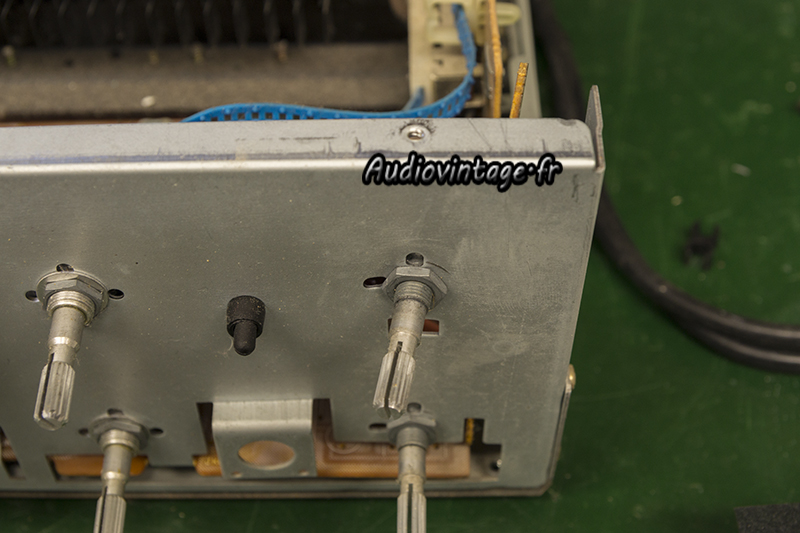

Démontage de la façade. Finalement plus de peur que de mal. Sur ces séries, le châssis est très fin, c’est lui qui s’est tordu et non l’axe du potentiomètre, tant mieux !

Marantz PM 750DC
Après un peu de travail de carrosserie, le tout à meilleure mine.
Je peux ensuite m’occuper de l’électronique.

Marantz PM 750DC
L’appareil m’a été livré sans fusible général. Et pour cause, l’alimentation est en panne, un condensateur de filtrage HS et une diode de redressement « open ».
La plupart des résistances fusibles présentes dans l’appareil sont mal en point.
Autre souci que j’identifie un peu plus tard, les égaliseurs du canal gauche ne fonctionnent pas. La faute aux liaisons entre les deux circuits.
Pour terminer le relais montre des signes de fatigue.

Marantz PM 750DC
Vu de l’appareil après intervention.
Chimiques neufs partout ou presque, diodes de redressement remplacées. Le relais indémontable sans l’exploser est changé.
De nouvelles résistances prennent place. Les liaisons entre les deux circuits de l’égaliseur sont reprises.
Vérification et réfection de certaines soudures, nettoyage, réglage des courants de repos, ouf, terminé !

Marantz PM 750DC

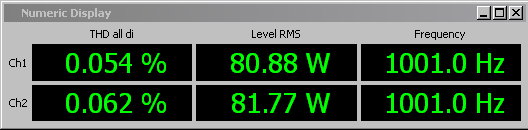

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Marantz PM 750DC
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux, tone defeat.

Marantz PM 750DC

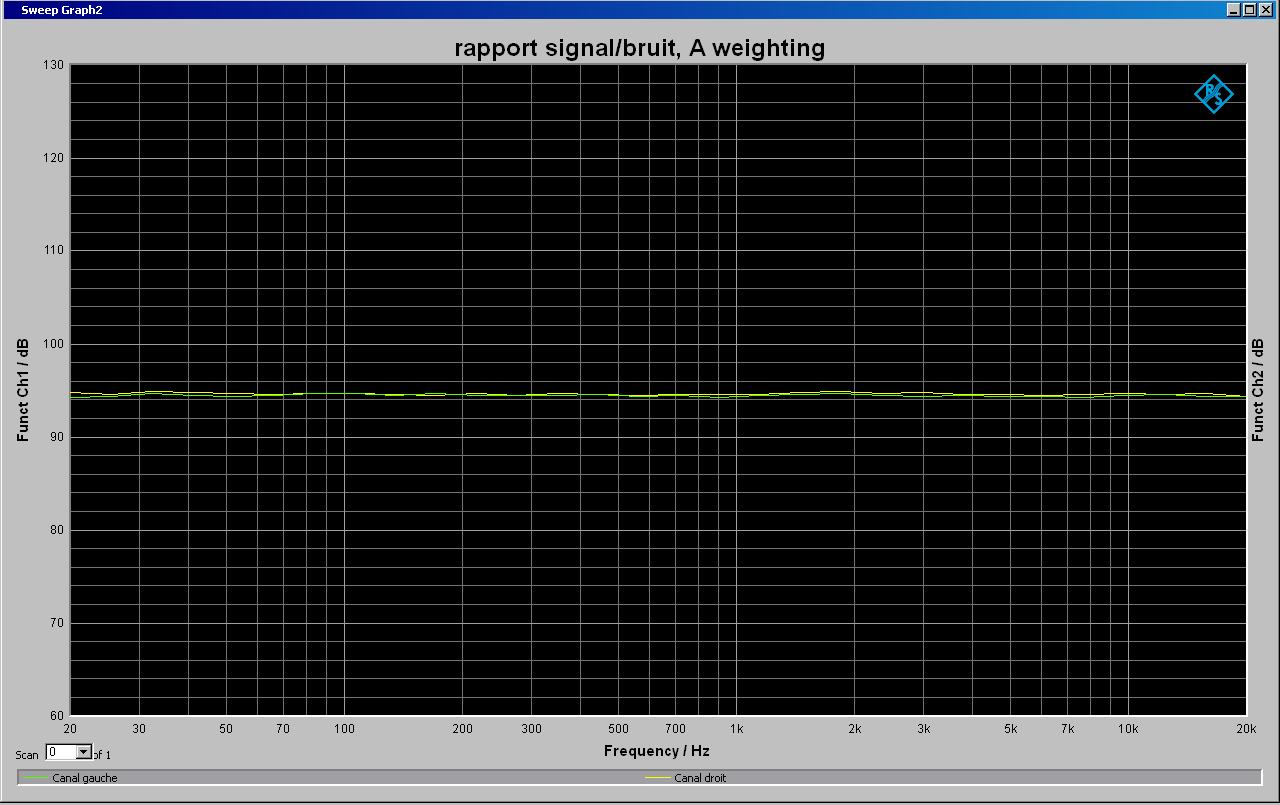

Rapport signal bruit sous 8 ohms (40w à 1khz) entrée aux,tone defeat,pondération A.

Marantz PM 750DC

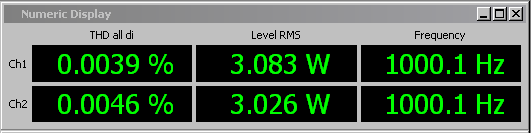

Distorsion à 2x3w sous 8 ohms, entrée phono MC, tone defeat.

Marantz PM 750DC
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée Phono MM, tone defeat.

Marantz PM 750DC
Rapport signal bruit sous 8 ohms (40w à 1khz) entrée Phono MM,tone defeat,pondération A.

Marantz PM 750DC

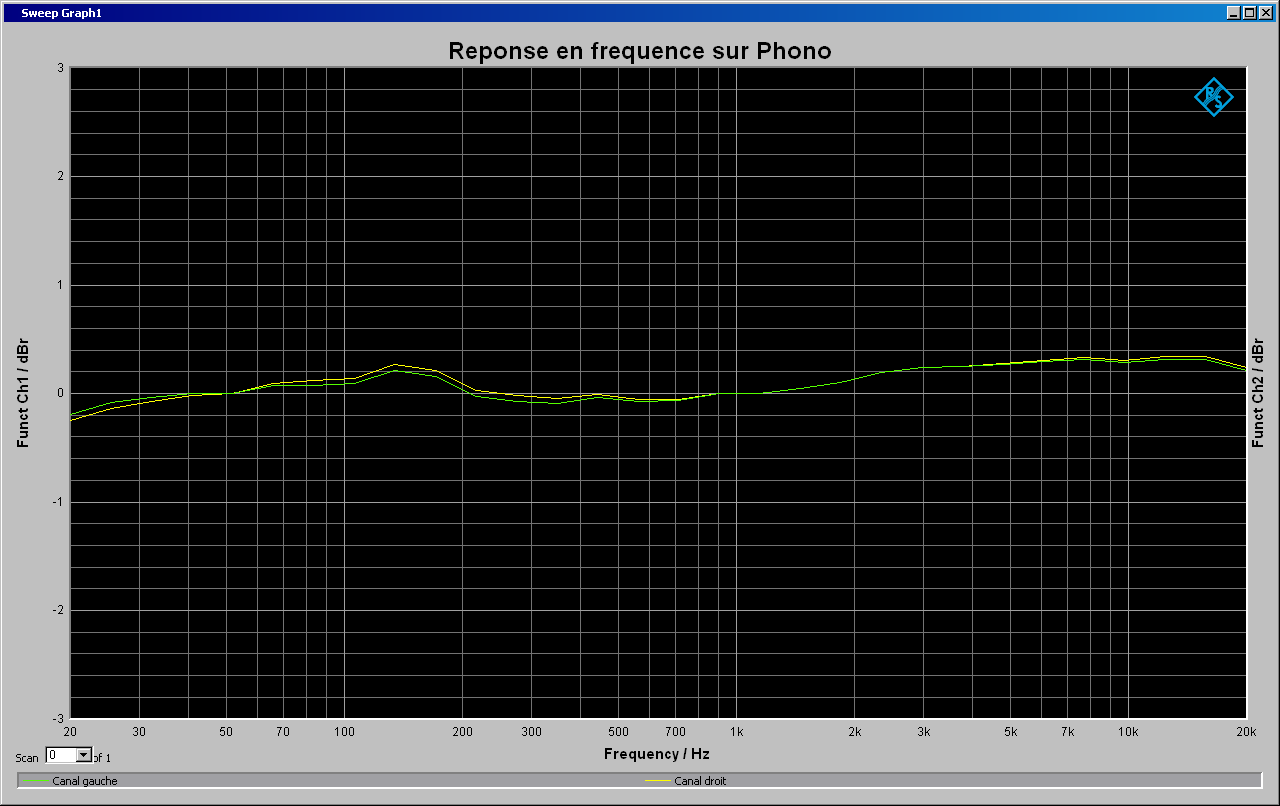

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée Phono MC, tone defeat.

Marantz PM 750DC
Rapport signal bruit sous 8 ohms (40w à 1khz) entrée Phono MC,tone defeat,pondération A.

Marantz PM 750DC
Marantz PM 750DC
Marantz PM 750DC
Marantz PM 750DC

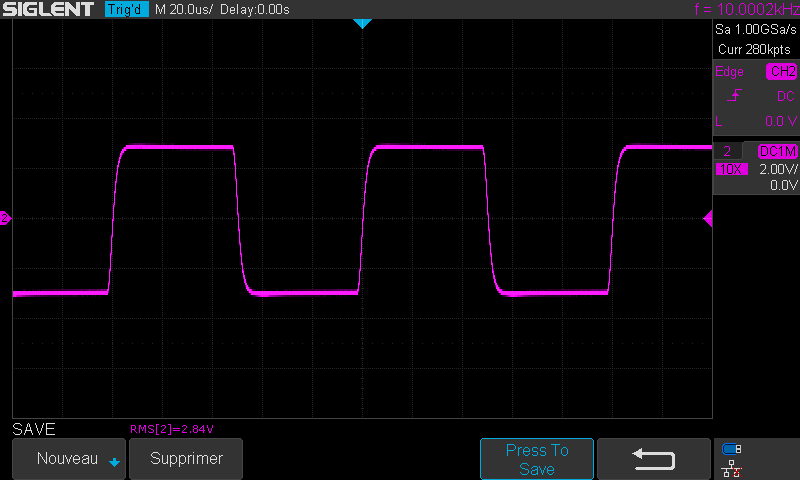

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.
