Un très joli exemplaire de 2238BL nécessitant néanmoins de nombreux soins.

Marantz 2238BL
L’appareil s’allume. Je constate rapidement que le voyant stéréo et que certaines ampoules d’éclairage du bandeau radio sont HS.
Quelques essais confirment aussi qu’il manque un canal quand on bascule le sélecteur de source sur « aux » ; Un des contacts sur une galette est desserti.
Un canal à tendance à disparaitre, la faute à un relais très encrassé.
Pour finir, on entend distinctement des craquements sur le canal droit, quelle que soit la source sélectionnée.

Marantz 2238BL

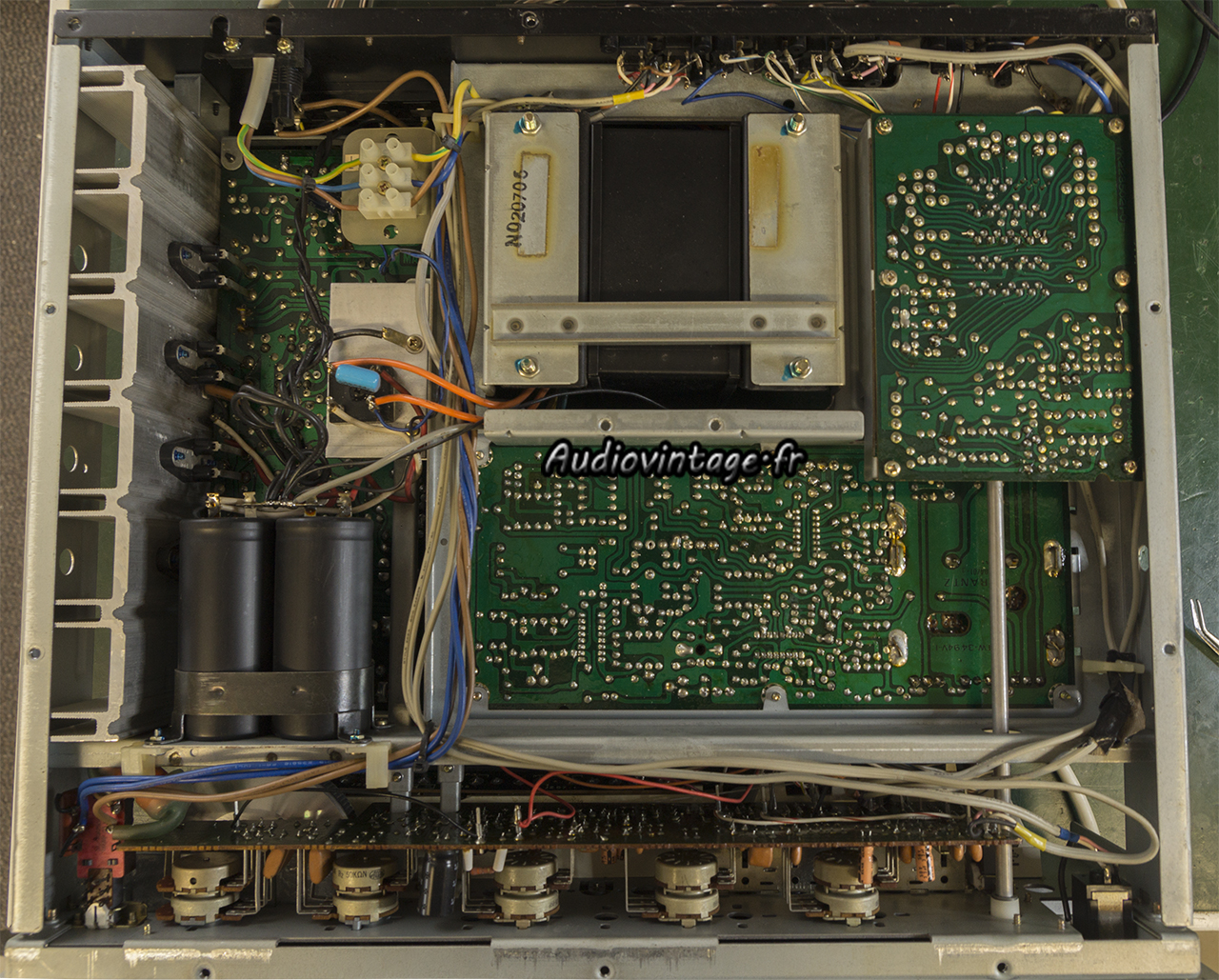

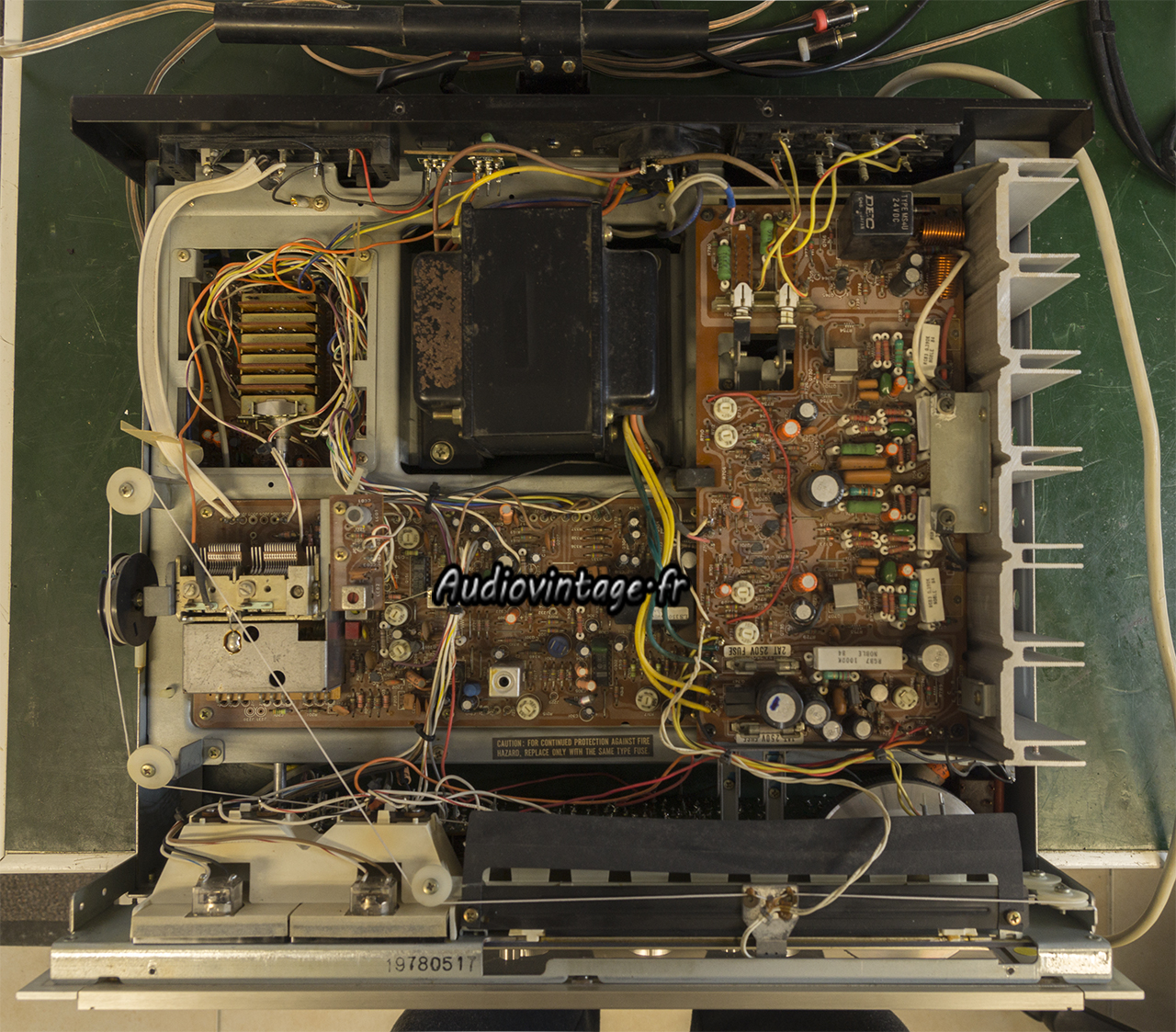

Dessous, quelques traces d’une ou plusieurs anciennes interventions. En bas à droite, le câblage partant du circuit d’entrée et allant sur le circuit de tonalité a été coupé puis ressoudé et isolé.
Cela ressemble fortement à une tentative très moche pour diagnostiquer un souci quelconque. Les craquements sur le canal droit peut-être ?

Marantz 2238BL

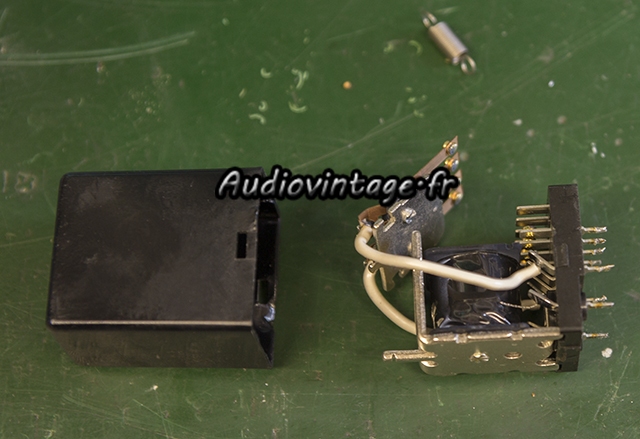

Sur le circuit principal, le relais est démonté et les contacts nettoyés.

Marantz 2238BL

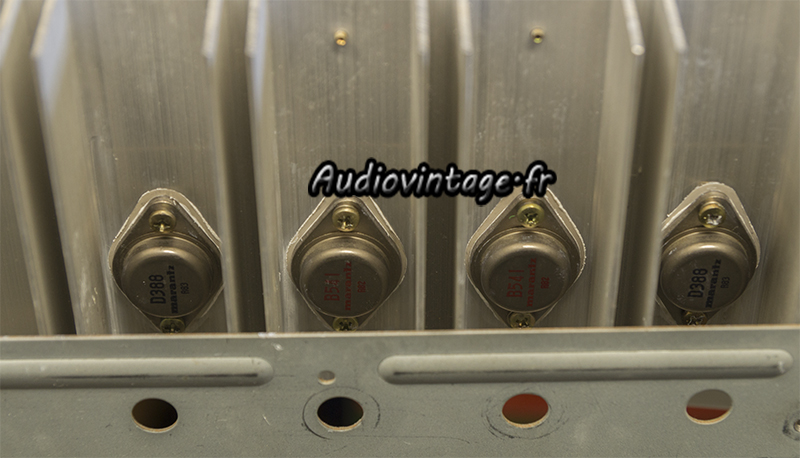

Lors du remontage des transistors de puissances reçoivent graisse fraiche et micas d’isolation neufs.

Marantz 2238BL
Tous les condensateurs chimiques ont été remplacés sur le circuit principal (alimentation/protection/amplification).
L’étage de tonalité, derrière la façade reçoit lui aussi des condensateurs neufs.
Comme l’un des transistors présents sur cet étage est responsable des craquements constatés, ils sont tous remplacés.

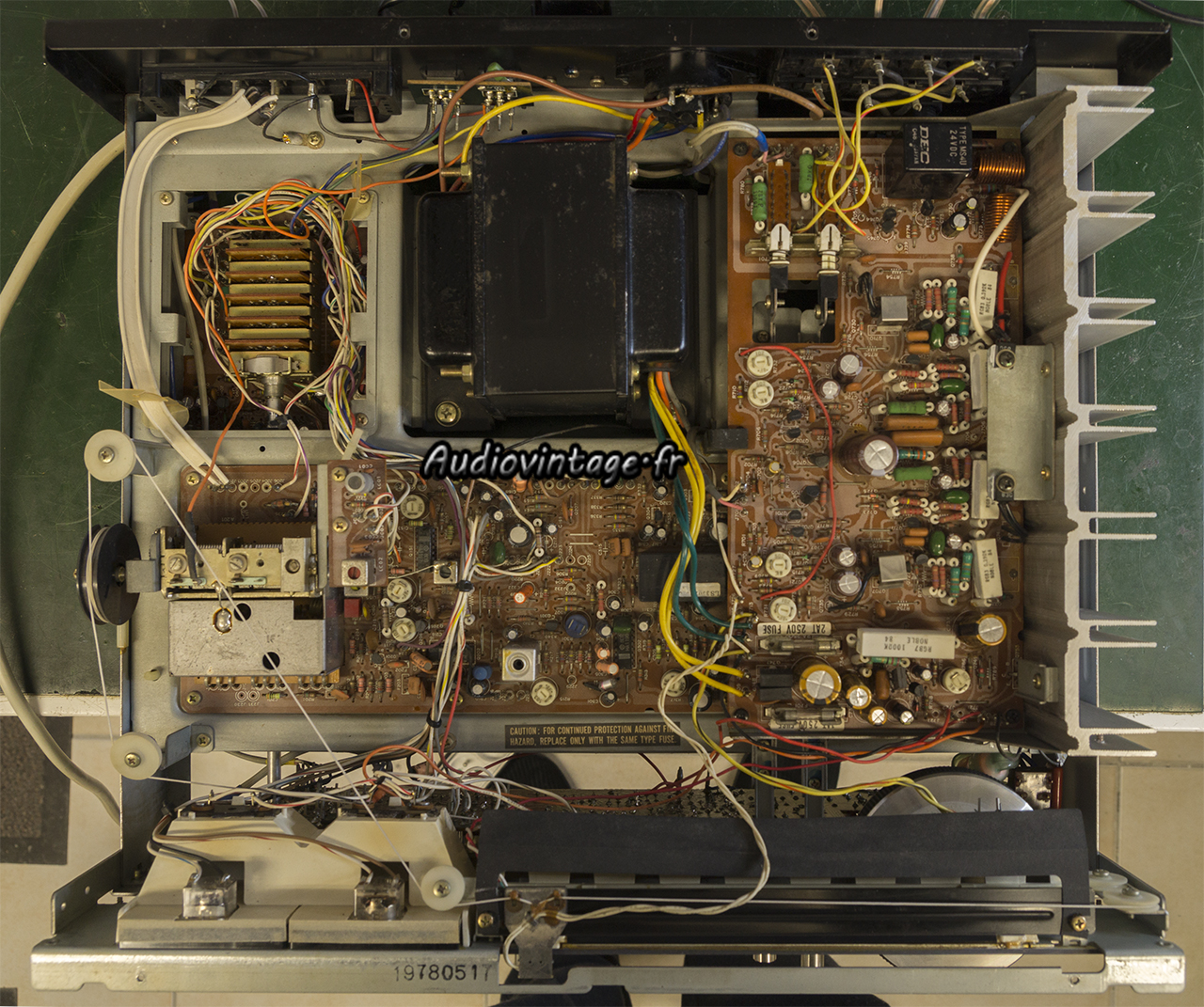

En haut à gauche, le circuit phono qui supporte aussi le sélecteur de source et une partie du tuner.
Ici aussi, condensateurs neufs. Le sélecteur est réparé pour ne plus avoir de canal manquant lors de la sélection « aux ».

Au milieu la section tuner. Deux transistors ont été remplacés, rien de plus.

Marantz 2238BL

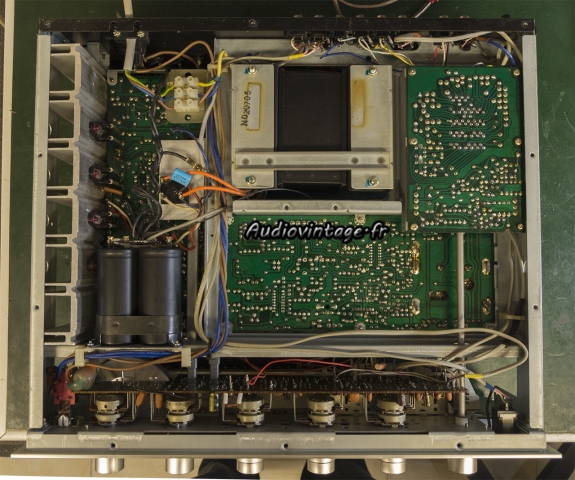

Dessous, pas grand-chose à voir. Les condensateurs de filtrage étant parfait à la mesure à 100hz, ils restent en place.
L’éclairage est revu avec une ampoule incandescente pour le voyant stéréo et des leds pour les vumètres et le bandeau radio.
Un bon nettoyage, réglage de la tension d’alimentation, du bias et de l’offset. Terminé.

Marantz 2238BL

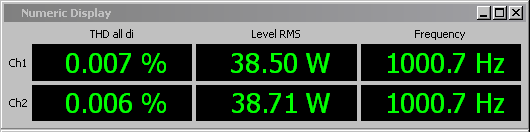

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Marantz 2238BL

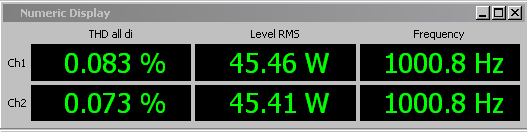

Distorsion relevée à 2x45w sous 8 ohms, entrée aux.

Marantz 2238BL

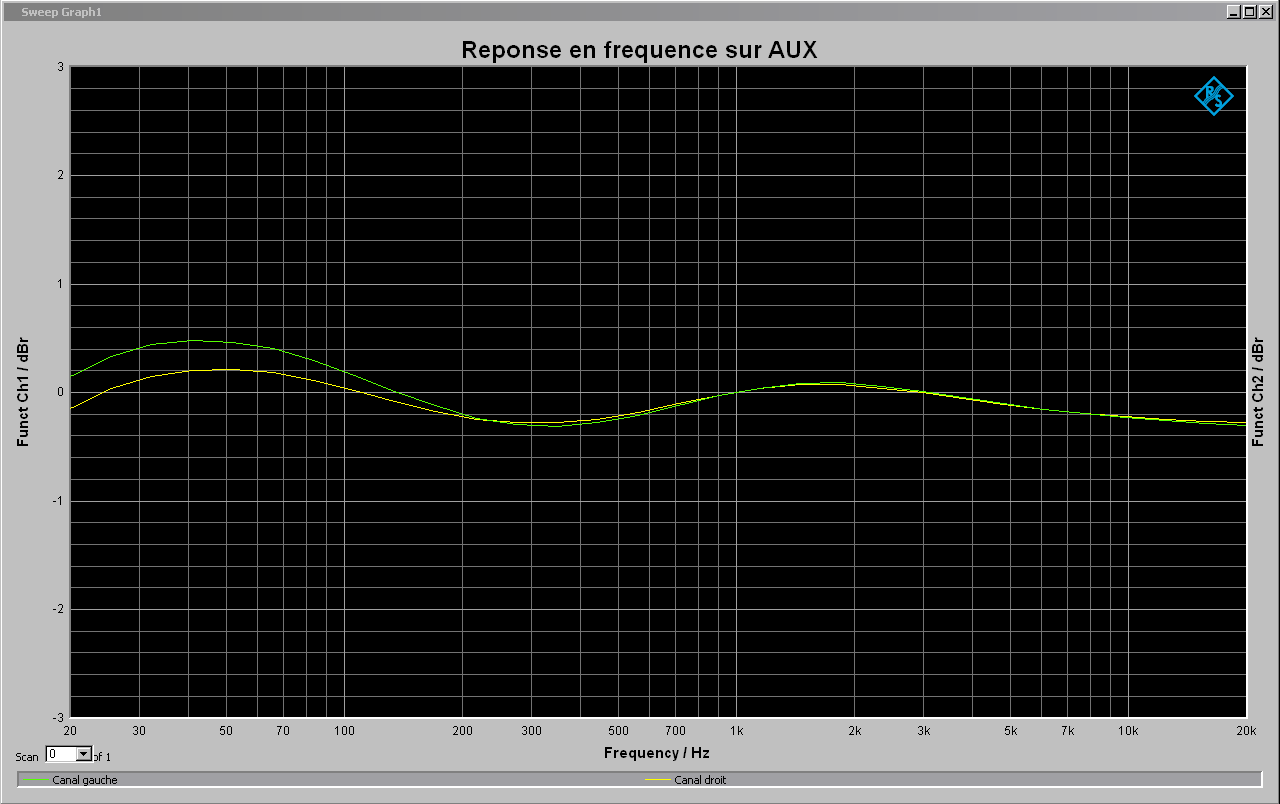

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Marantz 2238BL
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Marantz 2238BL

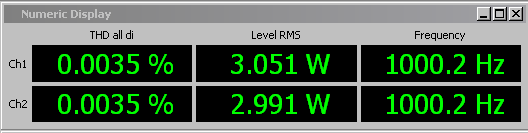

Distorsion relevée à 2x3w sous 8ohms, entrée phono.

Marantz 2238BL

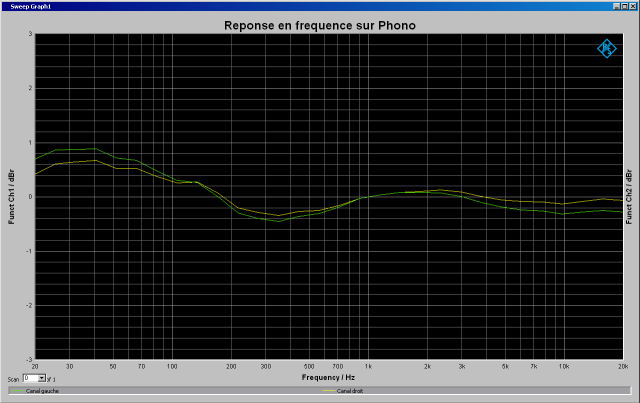

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Marantz 2238BL
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Marantz 2238BL
Marantz 2238BL
Marantz 2238BL
Marantz 2238BL

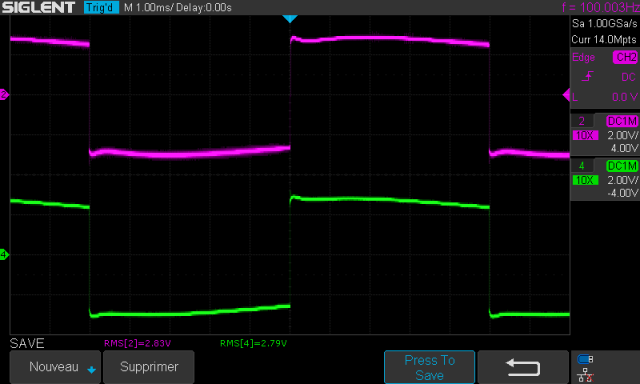

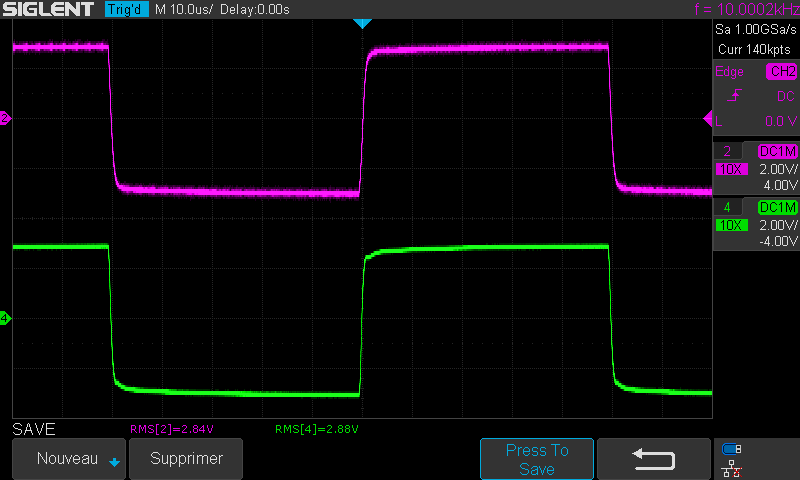

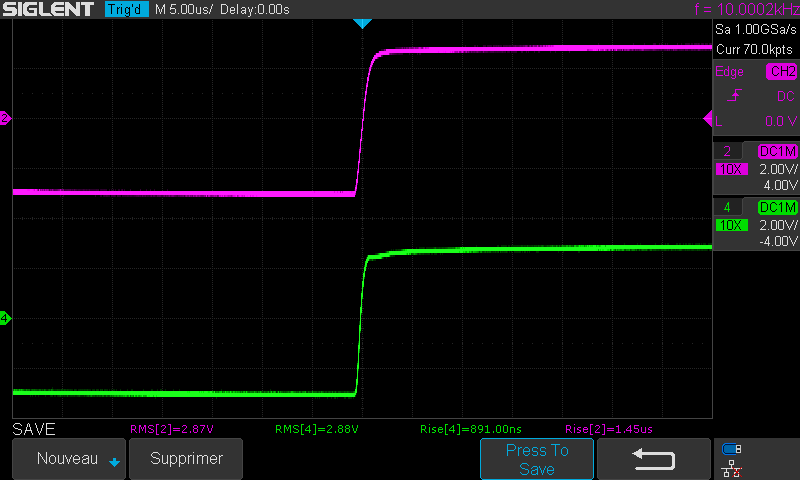

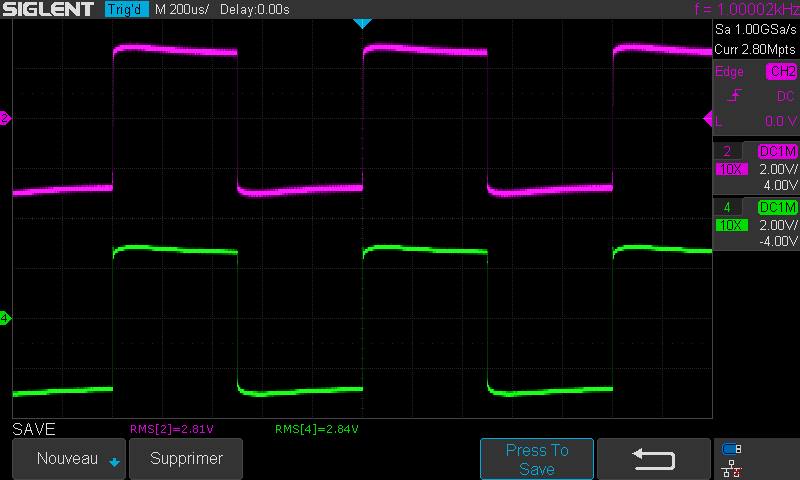

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.
