Sansui AU-517

Sansui AU-517
Décidemment, l’AU-517 est un habitué sur Audiovintage. Ce très bon intégré ne démérite absolument pas face à ses ancêtres renommés, mais pour cela, il faut qu’il soit en parfait état de fonctionnement.

Sansui AU-517
Sansui AU-517
Sansui AU-517

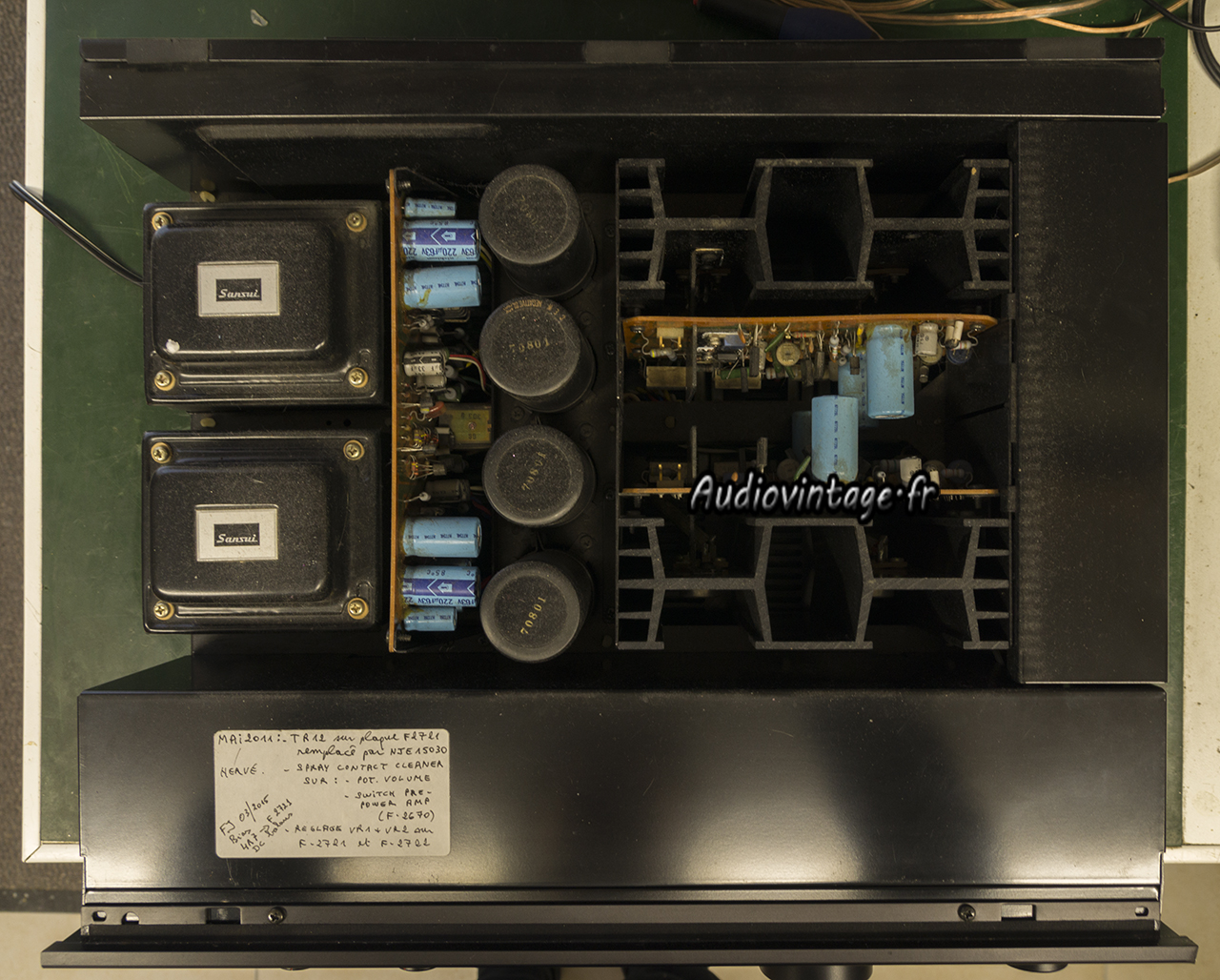

Cet exemplaire est en bel état esthétique, à part un petit choc peu visible en haut à droite de la façade, il est superbe.
Il a eu droit à diverses interventions, apparemment toutes notées sur un autocollant qui sera décollé après sa révision complète.
Il fonctionne mais ne fait pas preuve de la dynamique connue de ce modèle, et il y a beaucoup de mauvais contact dans les commandes.

Sansui AU-517

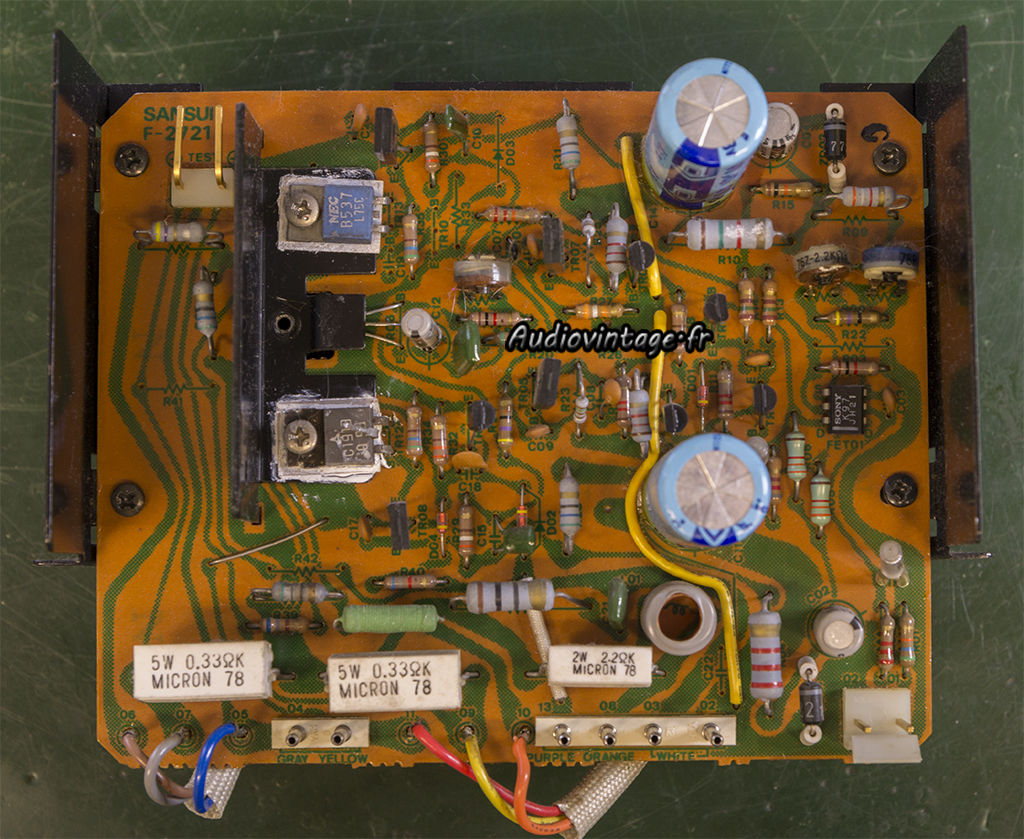

Démontage d’un circuit driver.
On remarque plusieurs « petites choses » qui m’agacent prodigieusement.
Il manque une vis, et elle est importante car elle met en contact thermique correct le multiplicateur Vbe avec le radiateur.
Une résistance de récupération de 4w remplace une résistance d’un watt.
Un transistor driver a été remplacé, et non, le 2sc1913 n’est pas le complémentaire du 2SB537.

Sansui AU-517

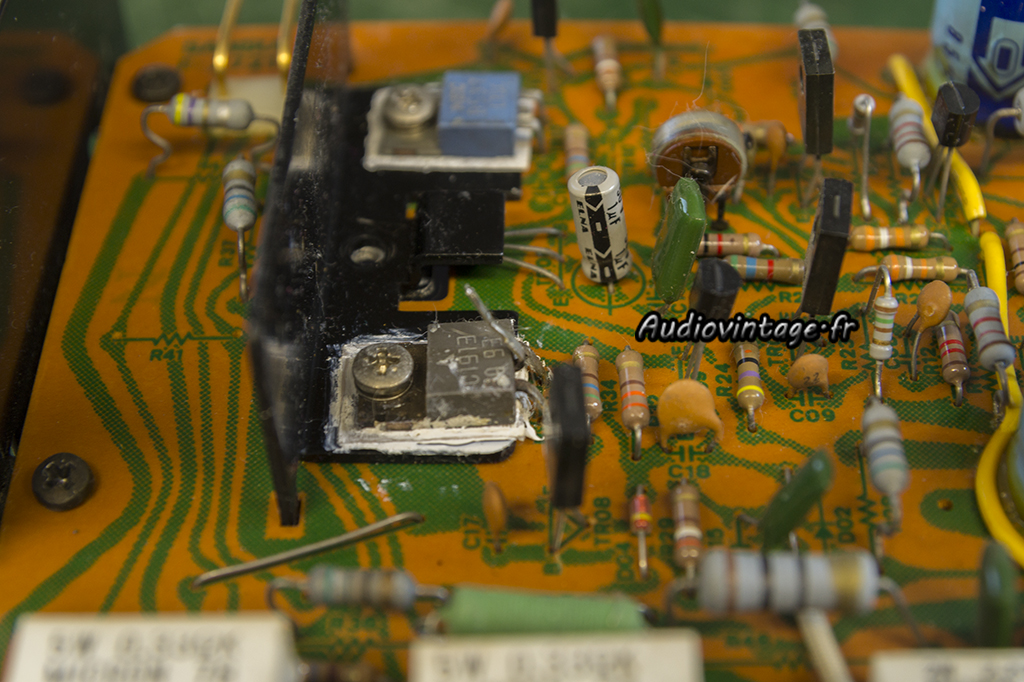

A y regarder de plus près, ce 2SC1913 a eu droit à un montage de haute volée !

Sansui AU-517

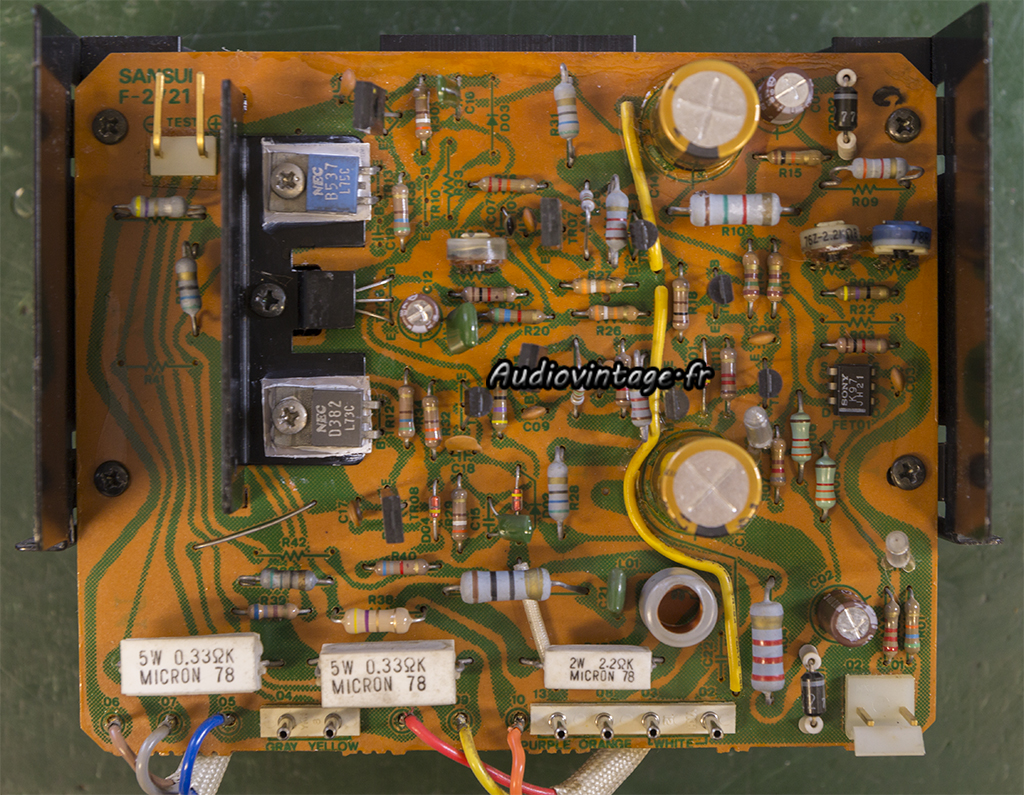

On reprend tout. Un 2SD382, vrai complémentaire du 2SB537 est mis en place. Les graisses sont remplacées. La résistance de 4w est remplacée par un modèle d’un watt. Les condensateurs chimiques sont désormais neufs, il ne manque plus de vis.
Le second circuit driver, non « bricolé » reçoit les mêmes soins.

Sansui AU-517
Graisse et micas neufs pour tous les transistors de puissance, après les avoir testés au traceur de courbe.

Sansui AU-517

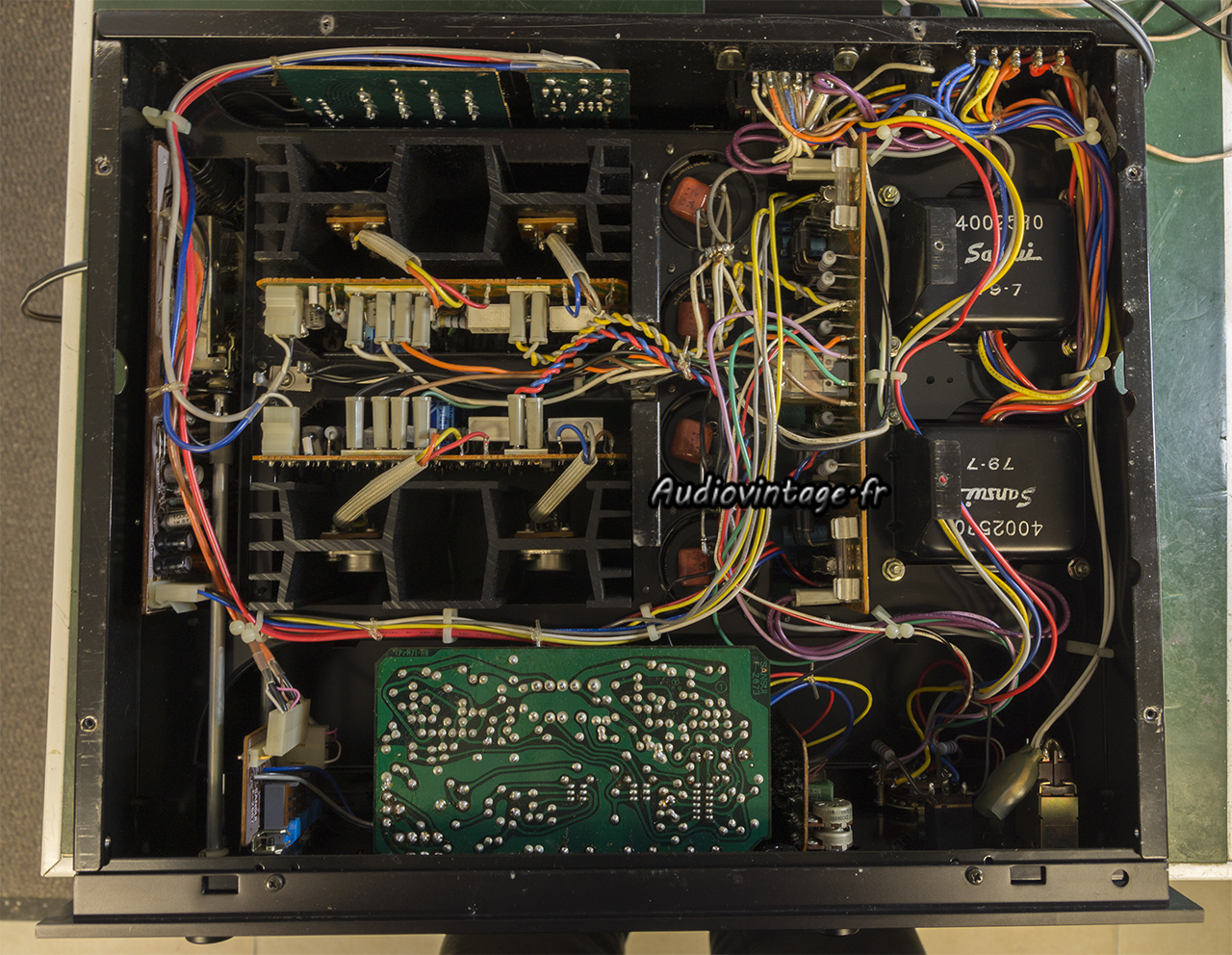

Vue du châssis sans les modules de puissance.

Sansui AU-517

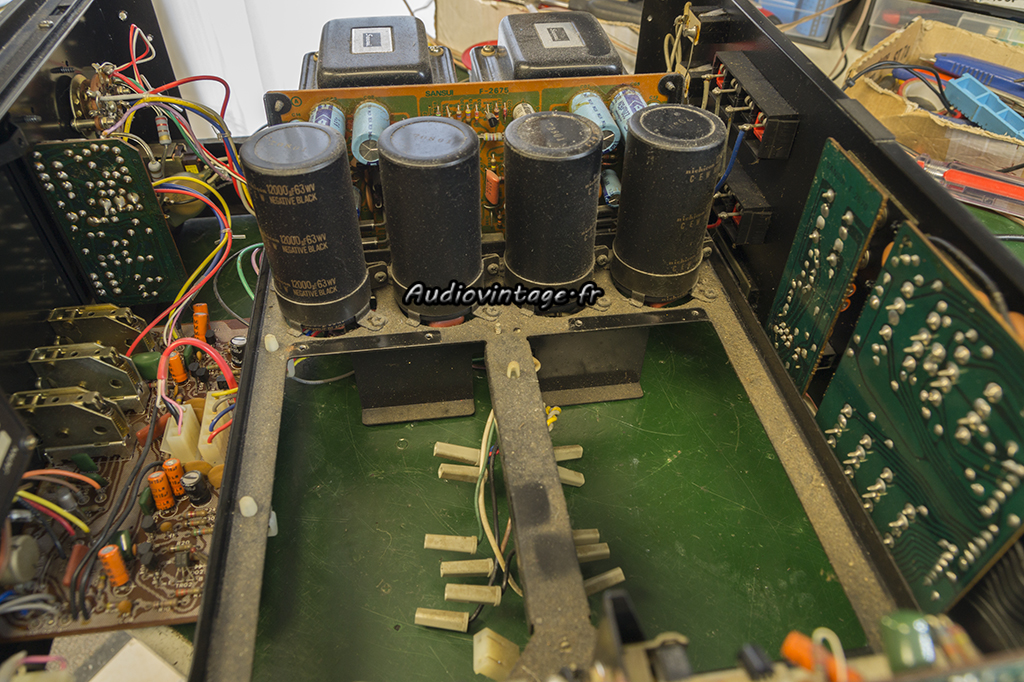

Les condensateurs de filtrage sont retirés.

Sansui AU-517

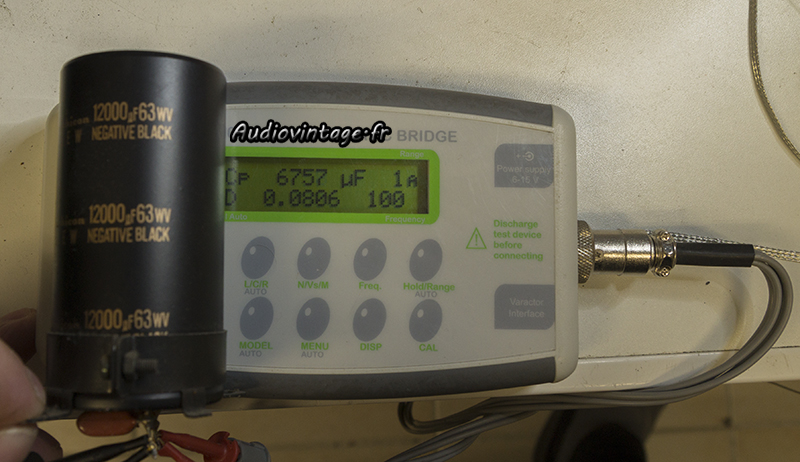

Et ils sont TRÈS fatigués !

Sansui AU-517

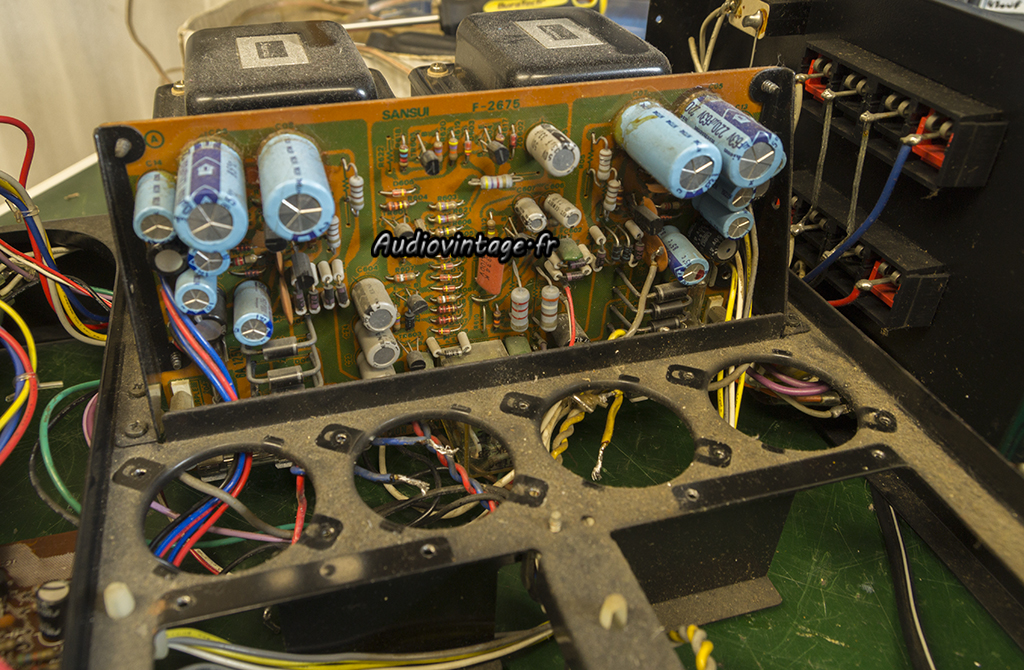

Le circuit d’alimentation et de protection est révisé : condensateurs chimiques, relais, quelques résistances (colle corrosive) et une diode sont remplacés.

Sansui AU-517
Les nouveaux condensateurs de filtrage sont montés.

Sansui AU-517

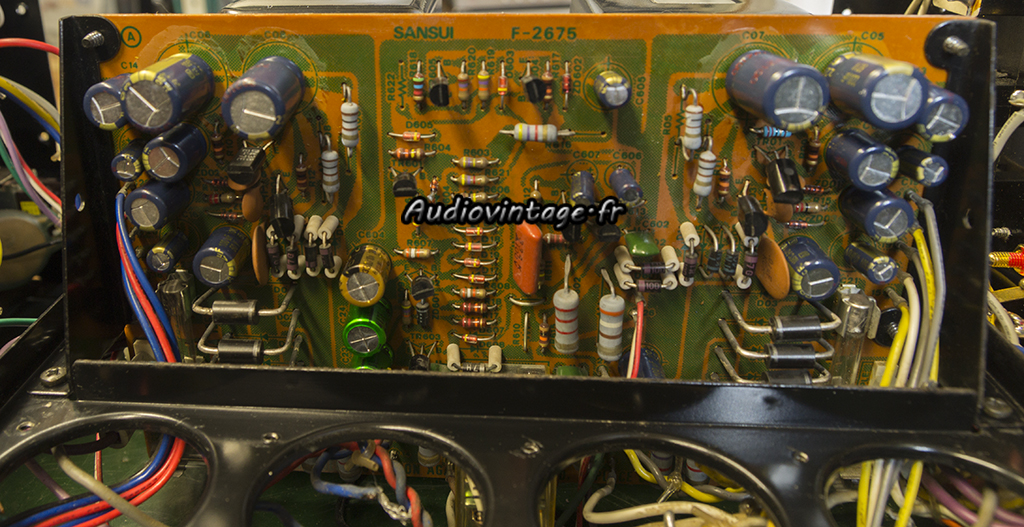

L’étage phono.

Sansui AU-517
Révisé également : condensateurs chimiques, certaines diodes et transistors et les résistances fusibles sont remplacées.

Sansui AU-517

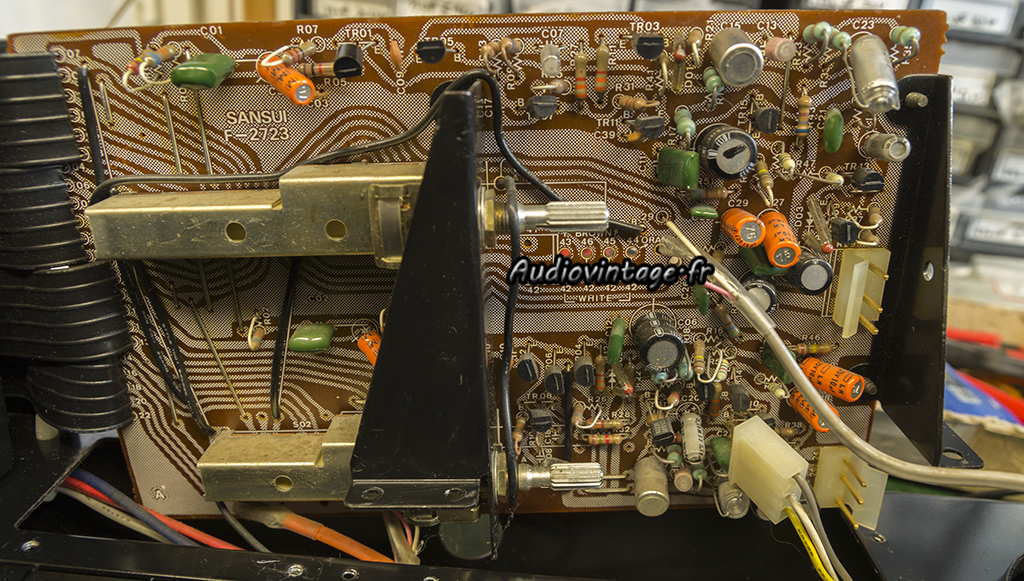

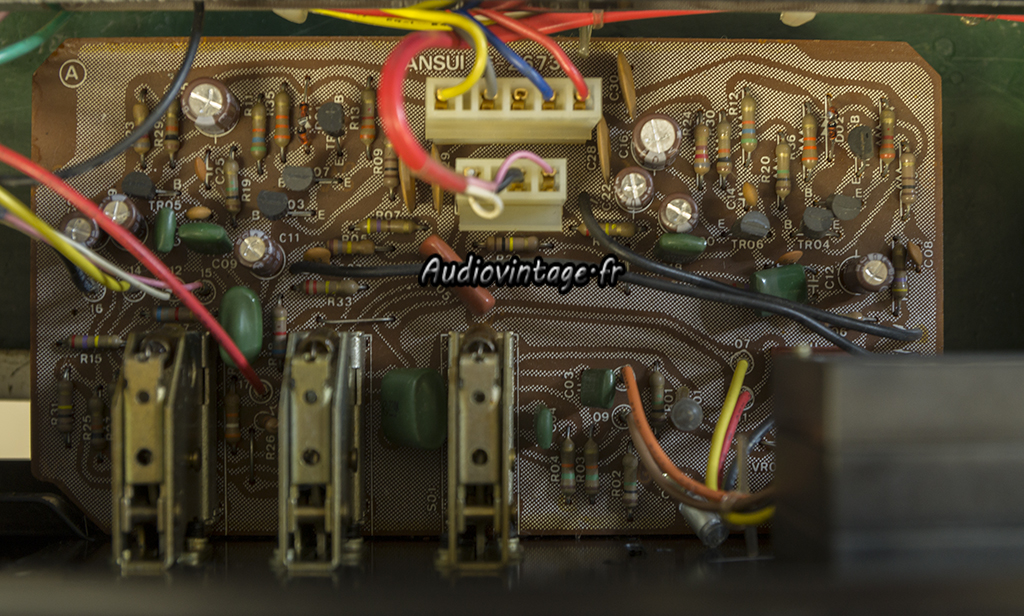

Le circuit de tonalité.

Sansui AU-517
Condensateurs chimiques et deux diodes remplacées.

Sansui AU-517

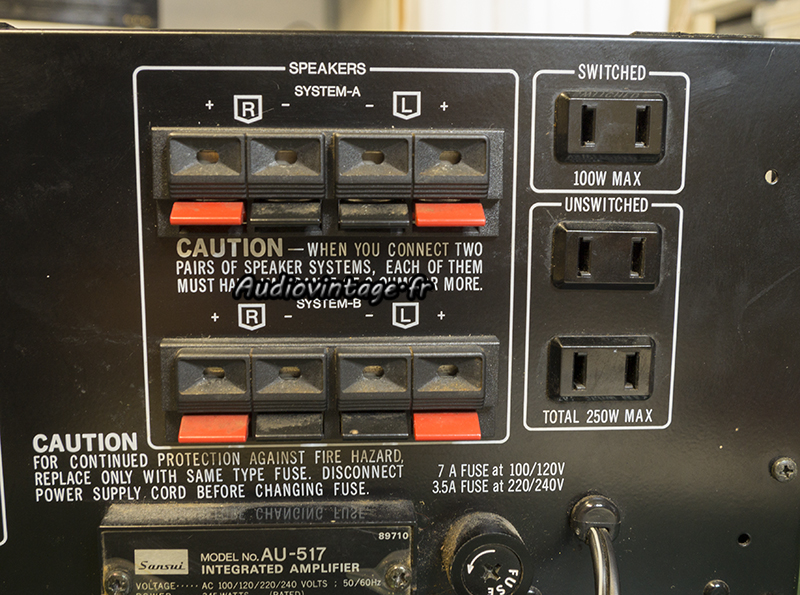

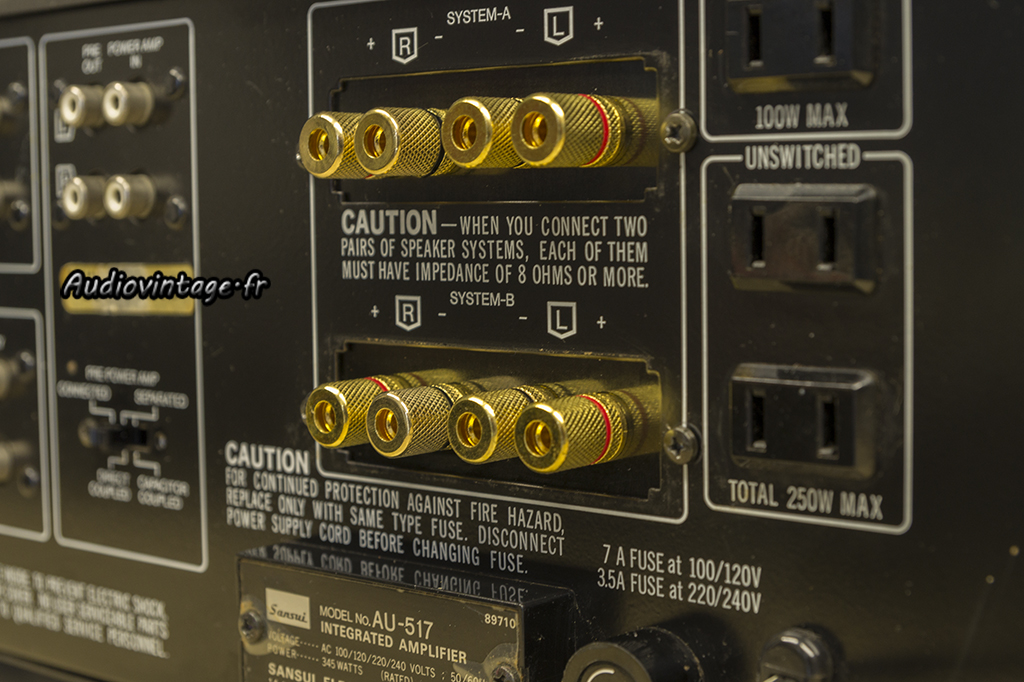

Le propriétaire souhaitait de nouveaux borniers HP.

Sansui AU-517
Fait.

Sansui AU-517
Sansui AU-517

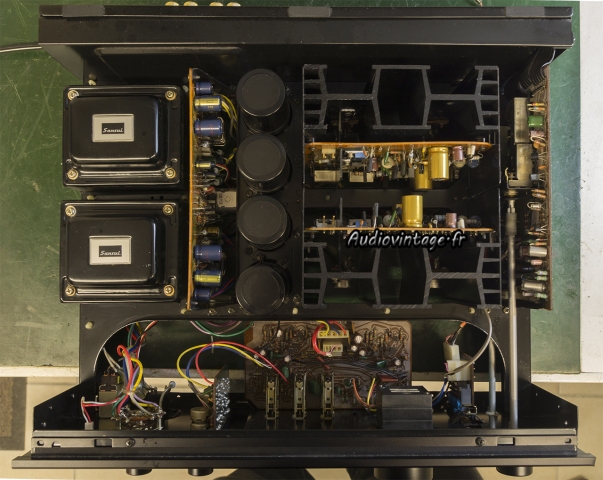

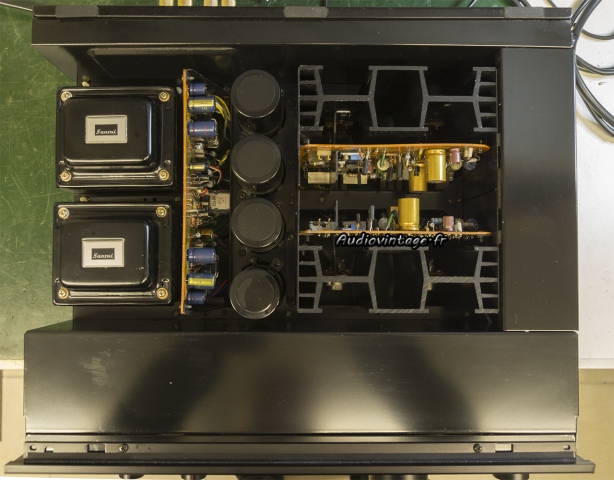

Terminé.
Courant de repos et offset sont ajustés.

Sansui AU-517
Remontage des blindages.

Sansui AU-517
Distorsion à puissance nominale sous 8 ohms, entrée aux.

Sansui AU-517

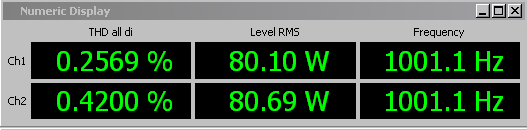

Distorsion relevée à 2x80w sous 8 ohms, entrée aux.

Sansui AU-517

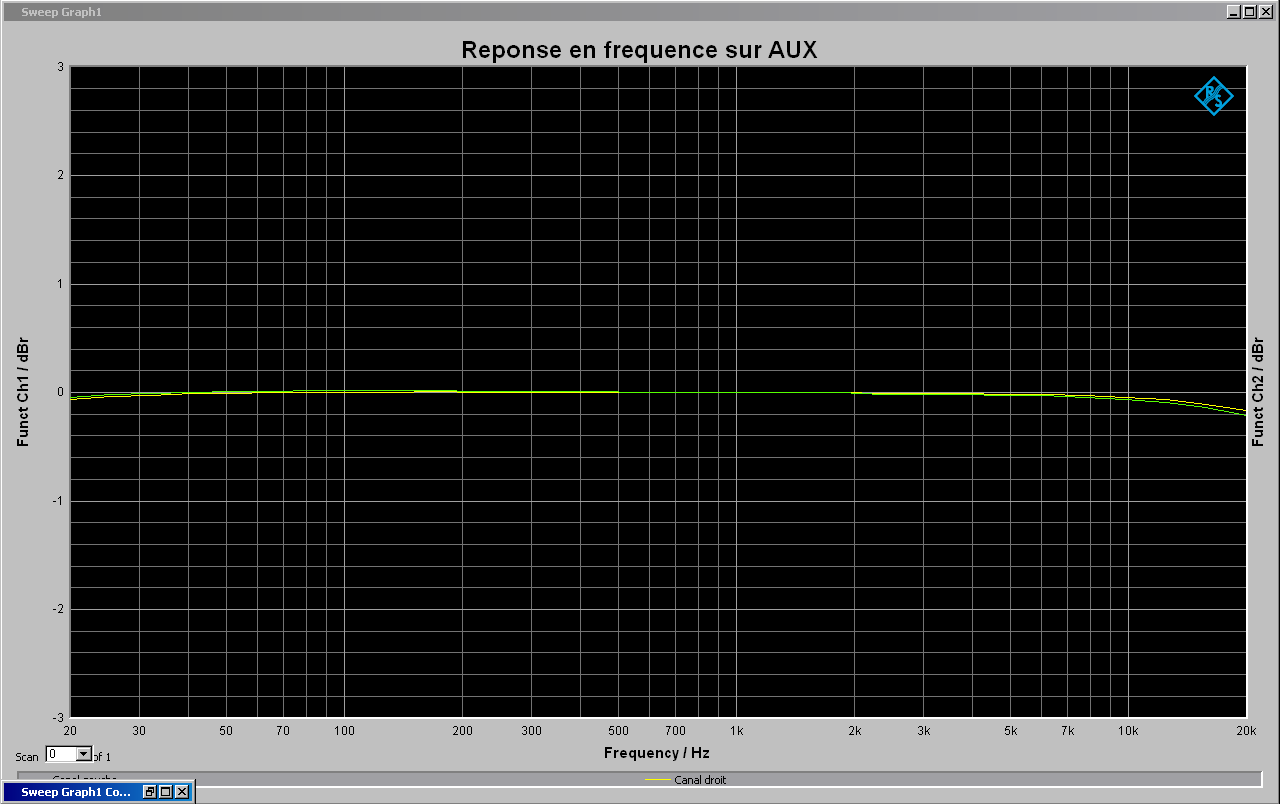

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-517
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Sansui AU-517
Distorsion relevée à 3w sous 8 ohms, entrée phono.

Sansui AU-517

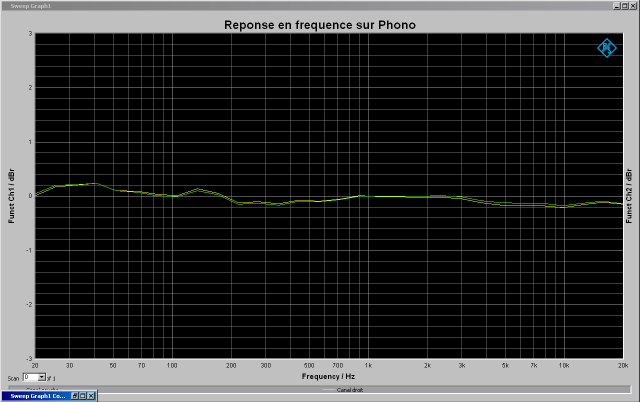

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-517
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Sansui AU-517

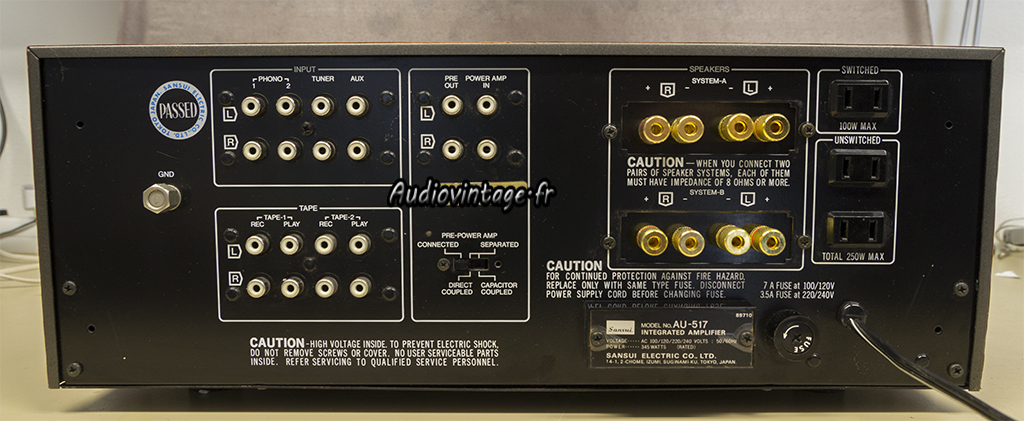

Connectique.

Et si vous faisiez réparer et/ou réviser votre Sansui ?
Audiovintage : réparation et révision de vos appareils !

Cet article a 5 commentaires

  1. Aurélien

    Bonjour, je suis l’heureux propriétaire de ce 517, il est enfin de retour à la maison après sa cure à Royan.
    Avant de l’expédier j’avais pris bien soin de l’emballer et ce matin en le déballant je m’aperçois qu’il est encore mieux emballé et protégé qu’a son départ!
    Je branche l’ampli et là quel bonheur ! Plus de grésillement dans les potars, plus ce voile sur la voie de droite et surtout de la patate sans utiliser le loudness alors qu’avant l’écoute était impossible sans.
    Outre le travail réalisé à la perfection, je tiens aussi à remercier Mr Philippe pour sa gentillesse et ses nombreux conseils qu’il a pu me donner par échange de mails.
    Mon seul regret et donc de ne pas avoir pu faire la connaissance de grand Monsieur en lui emmenant mon ampli en main propre

  2. Avatar photo
    Audiovintage

    Merci beaucoup pour votre commentaire, j’espère également avoir le plaisir de vous rencontrer un jour autour d’un café !
    Thierry.

  3. LUXMAN 57

    Je suis,Aurélien,de ton avis.Thierry est un grand monsieur dans sa spécialité et un être charmant dans la vie de tous les jours .Enfin je dirais que c’est quelqu’un qui mérite d’être connu .

  4. Christian POEZEVARA

    Bonjour, très belle rénovation pour cet homme passionné et je parle en connaisseur, il ne me semble pas avoir vu des condensateurs électrochimiques  » type Nichicon Gold » de remplacé sur la carte P.A/Phono ?
    Il aurait été intéressant d’avoir un comparatif des résultats avant et après rénovation

    Bonne continuation

  5. Avatar photo
    Audiovintage

    Bonjour, et merci pour votre commentaire.
    J’ai utilisé des Elna Silmic 2 sur ce circuit, les Nichicon FG sont pas mal aussi cela dit.
    Concernant les mesures, l’état de certains appareils avant intervention ne permet pas de s’y coller en toute sécurité 🙂 Et le temps passé à les réaliser n’est pas forcément compatible avec le budget des propriétaires.
    Sur un appareil en état d’origine, sans gros défauts, les mesures montrent souvent tous les soucis de contacts (commandes, connecteurs internes, relais) avec pour résultat une distorsion importante à niveau faible et des courbes de réponse partant dans tous les sens (des filtres peuvent rester actif bien qu’ils soient désactivés en façade).

    Quand les appareils en question ont déjà eu droit à une intervention bâclée, j’ai parfois droit à des transistors de puissances non complémentaires, voir parfois des contrefaçons, ce qui engendre, dans le meilleur des cas, une forte distorsion quel que soit le niveau, et dans le pire des cas un début de 14 juillet.

    Thierry.
