Accompagnant le préampli 410, le bloc de puissance Nakamichi 420 va, lui aussi, avoir droit à une petite visite.

Nakamichi 420

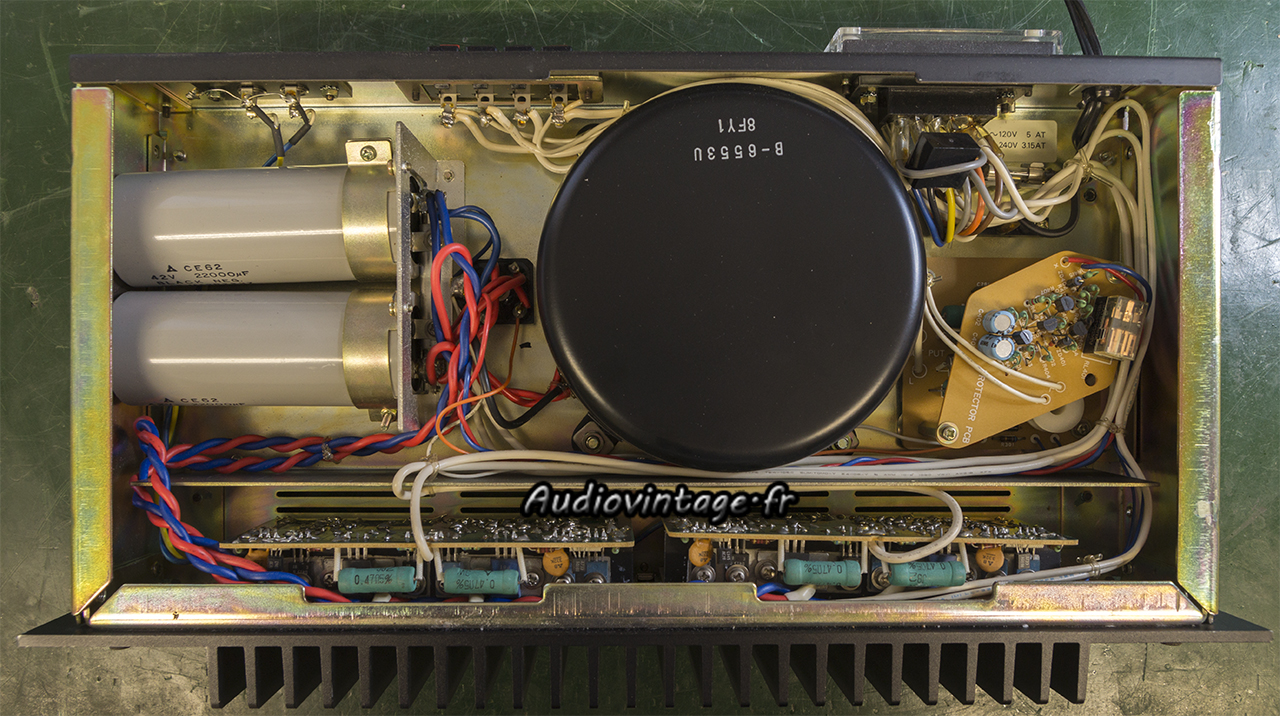

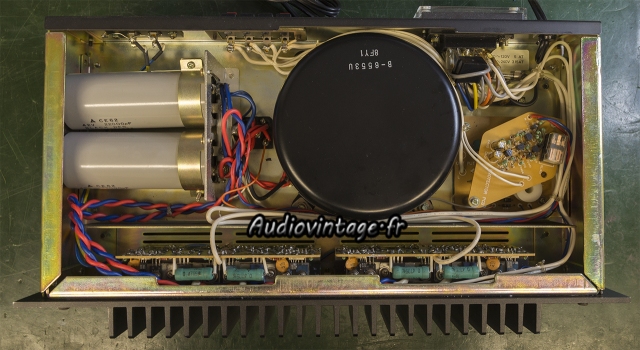

Ces appareils sont très fiables et doté d’une généreuse alimentation.
Comme pour le préampli, l’intervention va consister au remplacement des condensateurs chimiques, sauf les deux grosses canettes de filtrage de 22000uf, parfaites à la mesure.

Nakamichi 420

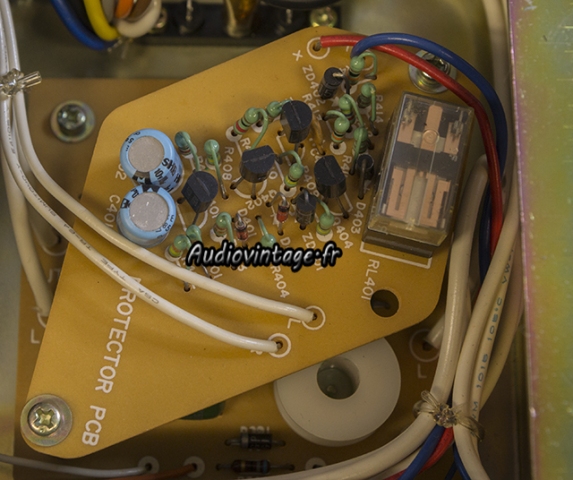

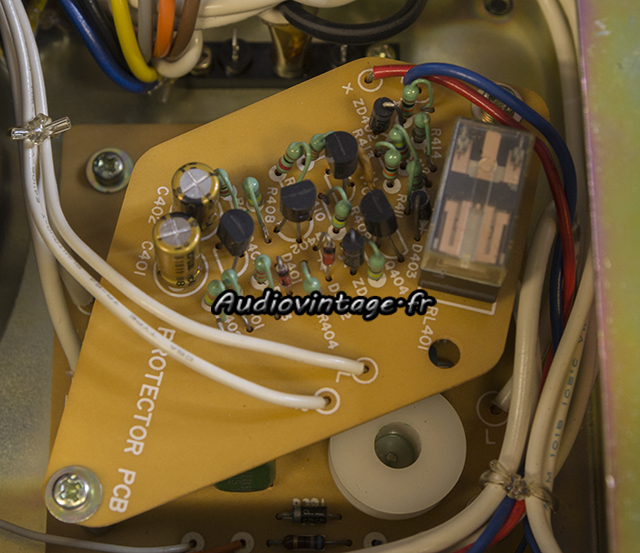

Le circuit de protection.

Nakamichi 420
Deux chimiques neufs, rien de plus.

Nakamichi 420

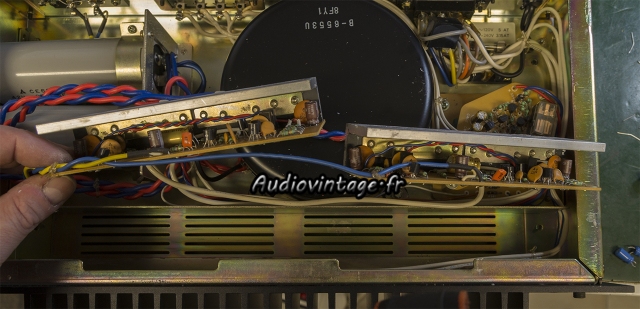

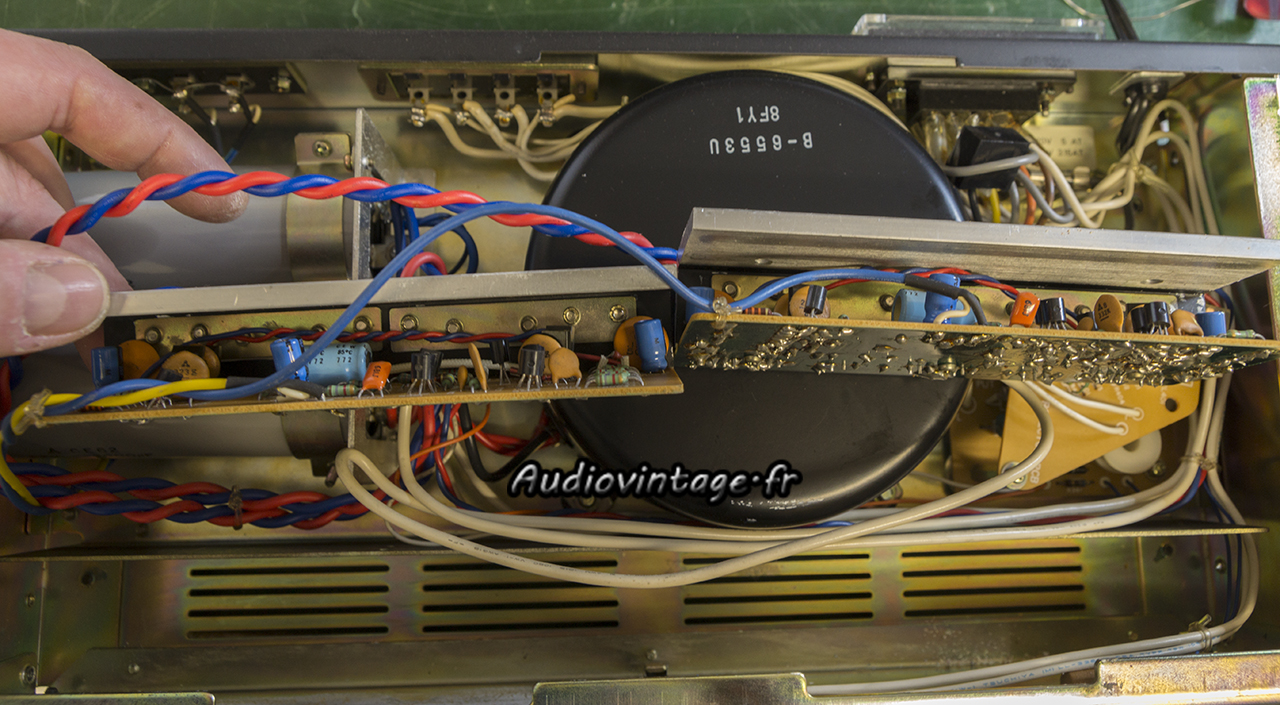

Démontage des deux circuits drivers. Tous les transistors qui chauffent sont fixés à un beau radiateur, qui vient en contact avec la face avant de l’appareil, elle-même étant un imposant radiateur.

Nakamichi 420
Remplacement des condensateurs chimiques, la graisse thermique va être remplacée avant remontage.

Nakamichi 420
La bête est terminée.

Nakamichi 420

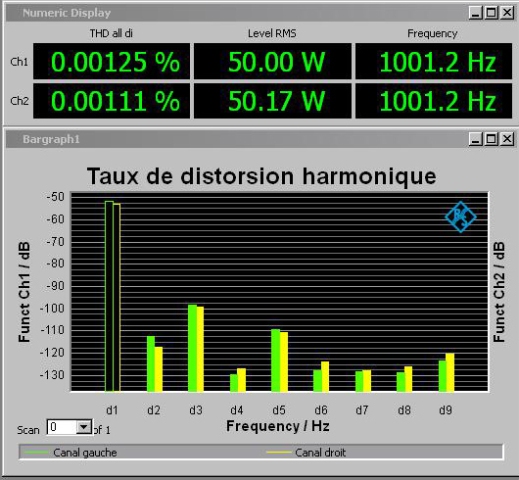

Distorsion à puissance nominale sur charges de 8 ohms.

Nakamichi 420
Réponse en fréquence sous 8 ohms (1w à 1khz).

Nakamichi 420

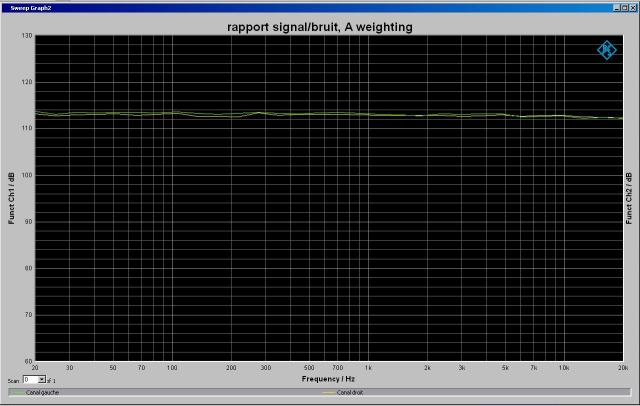

Rapport signal bruit sous 8 ohms (30w à 1khz) pondération A.

Nakamichi 420
Nakamichi 420
Nakamichi 420
Nakamichi 420

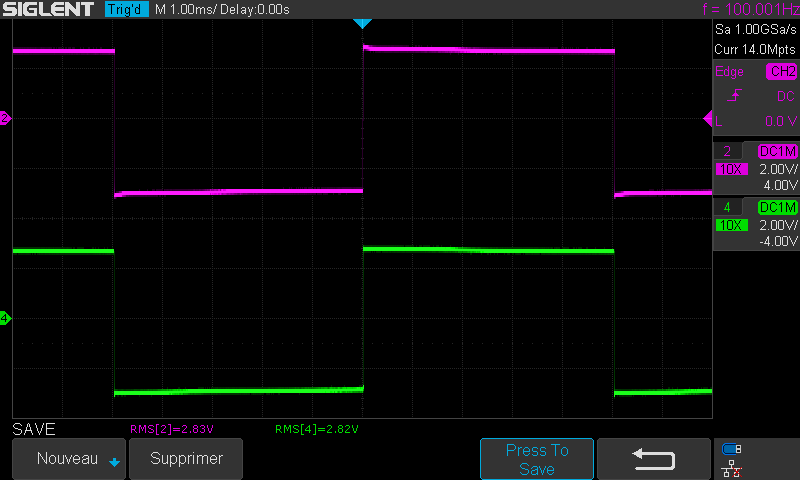

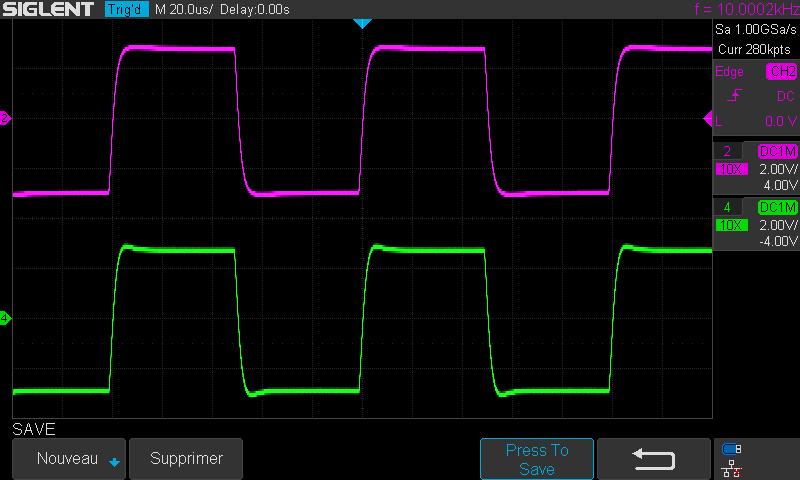

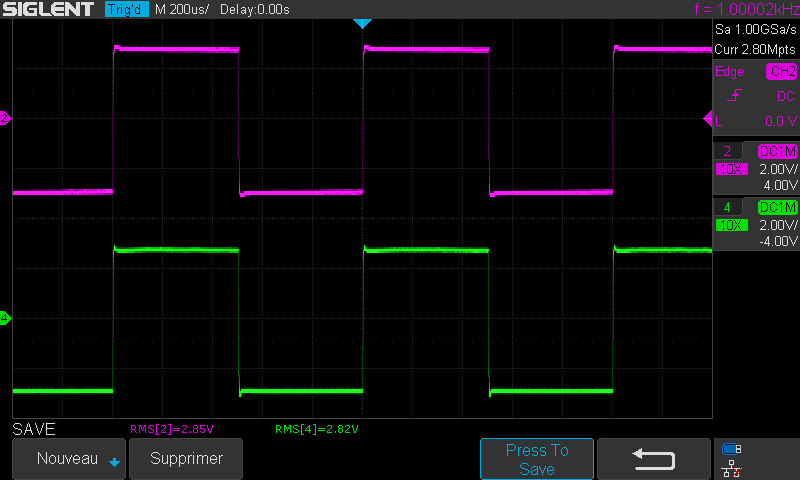

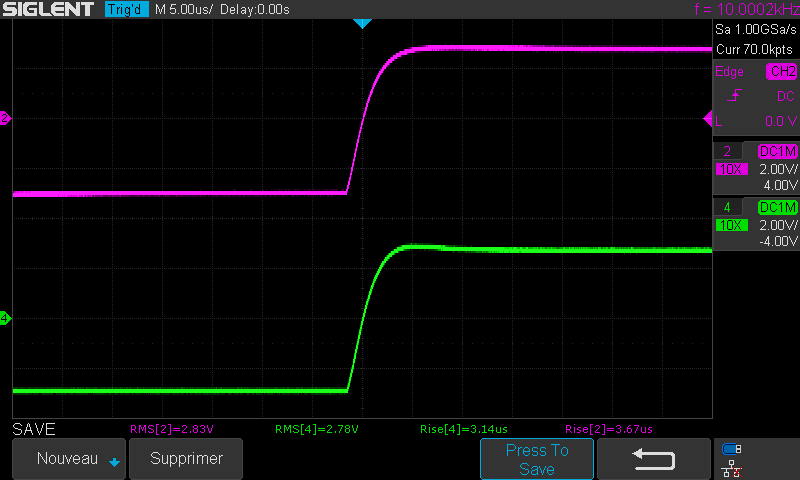

Signal carré à 100hz, 1khz et 10khz. Puis temps de montée à 10khz. Tout ça sur les deux canaux simultanément, et à environ 1w en sortie sur charge de 8 ohms.

Nakamichi 420

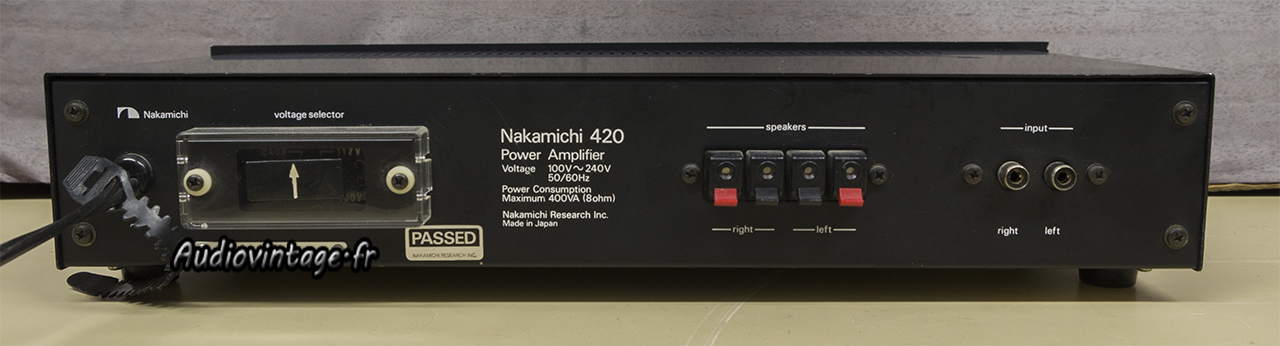

Connectique.

Nakamichi 420

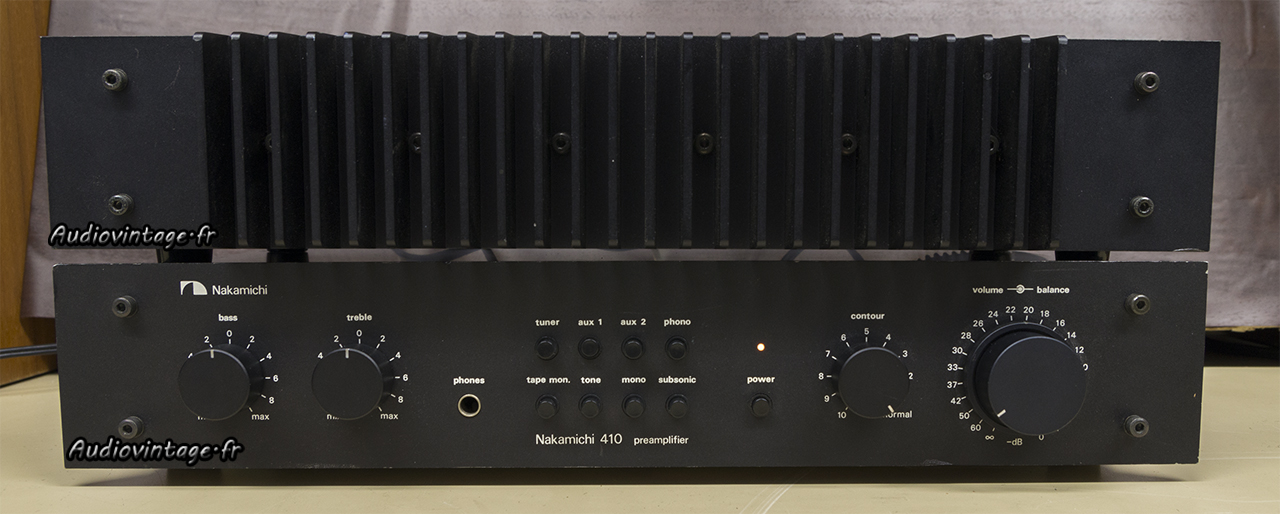

Une association logique.
