Le premier Toshiba présenté dans ces pages !

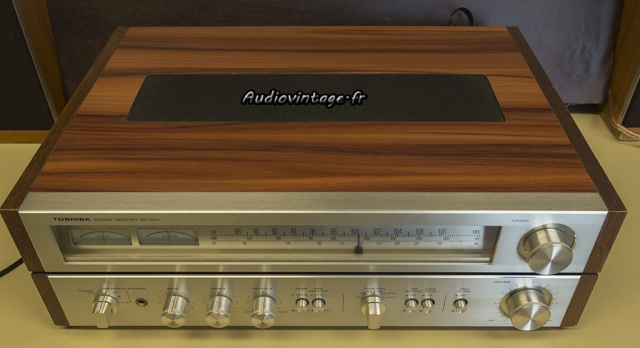

Un joli receiver SA-320L pour sa révision des 40 ans.

Toshiba SA-320L

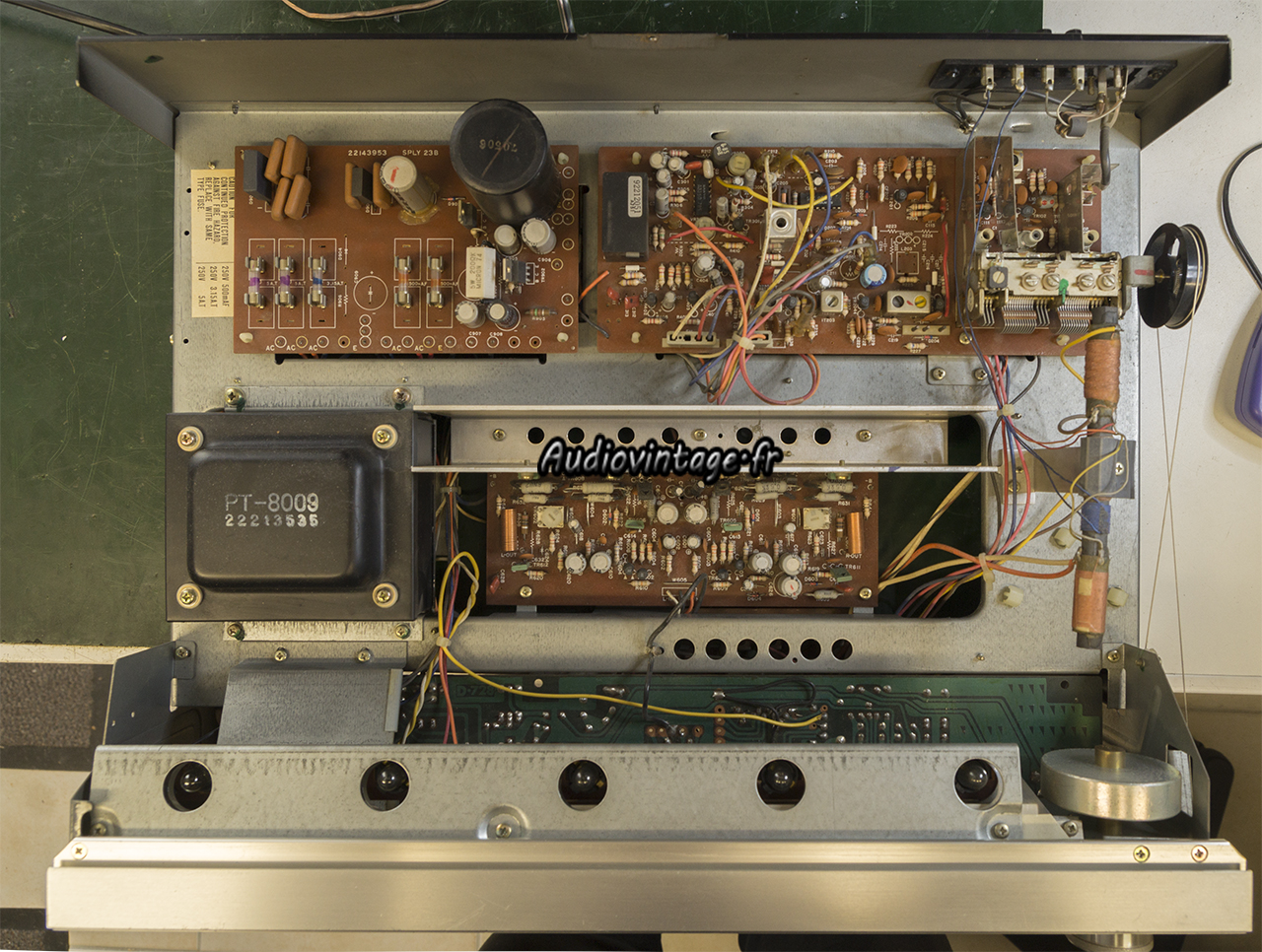

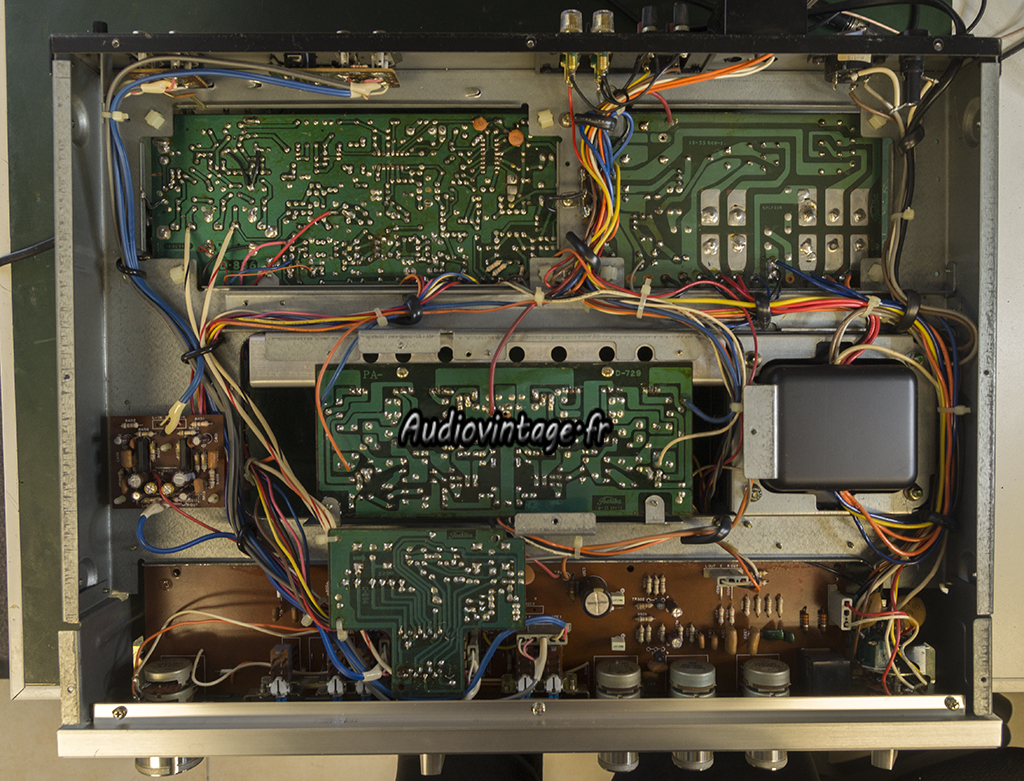

La section tuner fonctionne particulièrement bien, je n’y toucherais donc pas. L’alimentation, l’amplification, le préampli phono et le circuit des correcteurs/filtres seront revus.
L’éclairage est défaillant derrière les vumètres.

Toshiba SA-320L

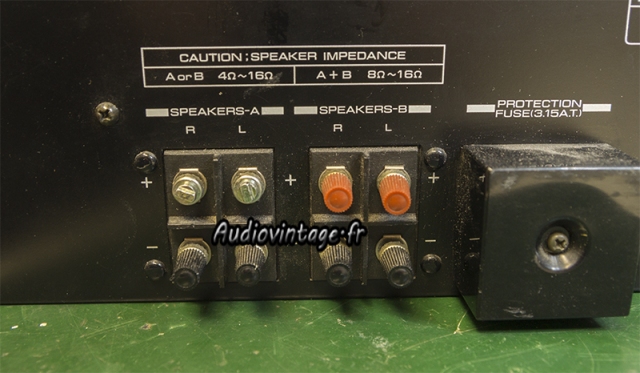

Le bornier HP A a connu des jours meilleurs, on va arranger ça aussi.

Toshiba SA-320L

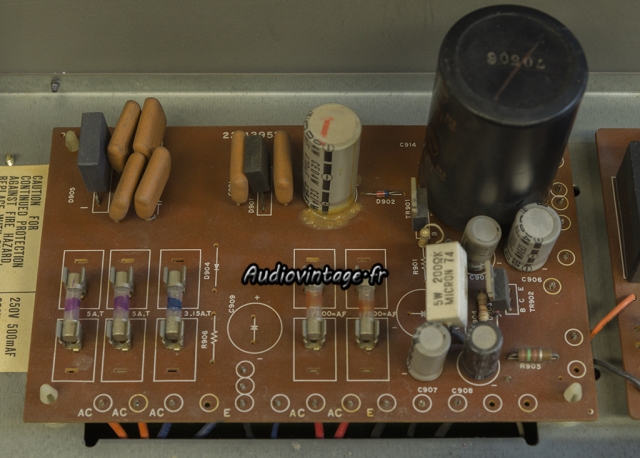

Le circuit d’alimentation.

Toshiba SA-320L

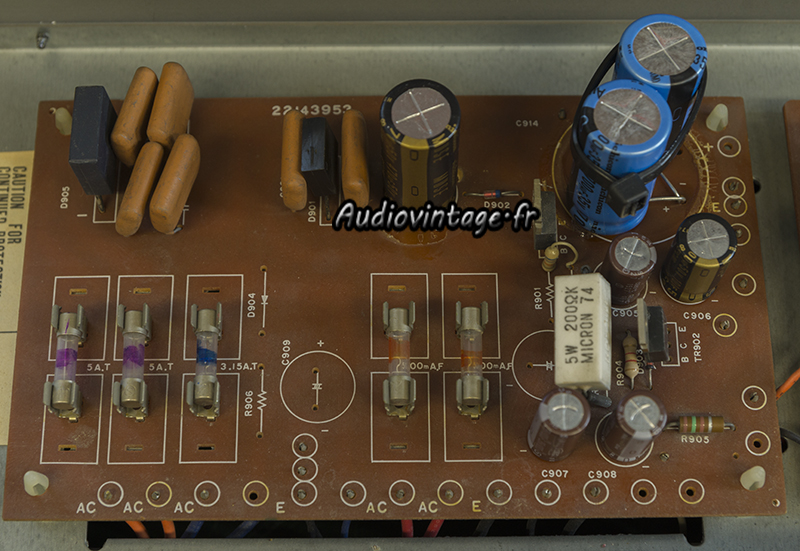

Le double condensateur de filtrage original est avantageusement remplacé par deux condensateurs distincts. Les autres condensateurs chimiques sont remplacés, et sous le circuit, des soudures sont refaites par sécurité.

Toshiba SA-320L

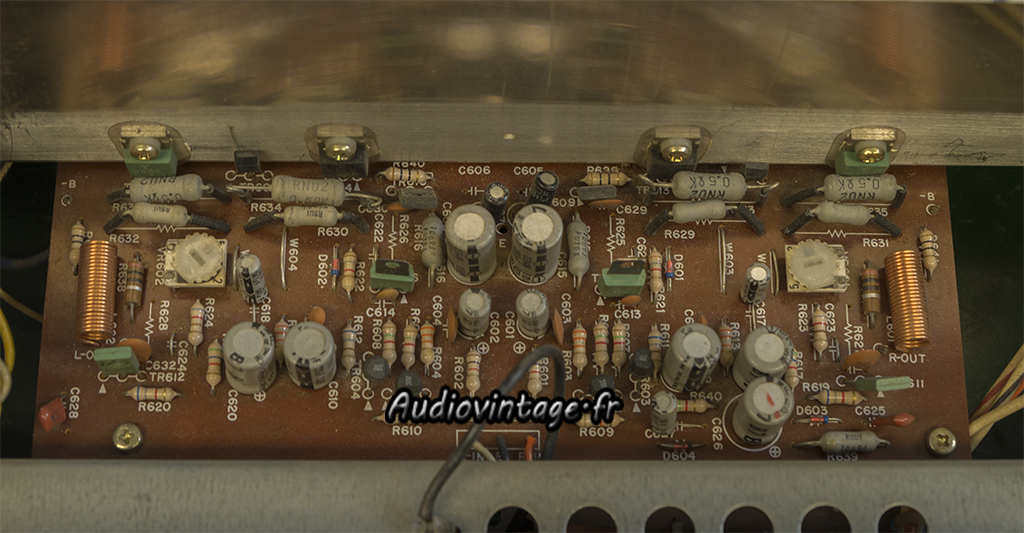

Le circuit d’amplification.

Toshiba SA-320L

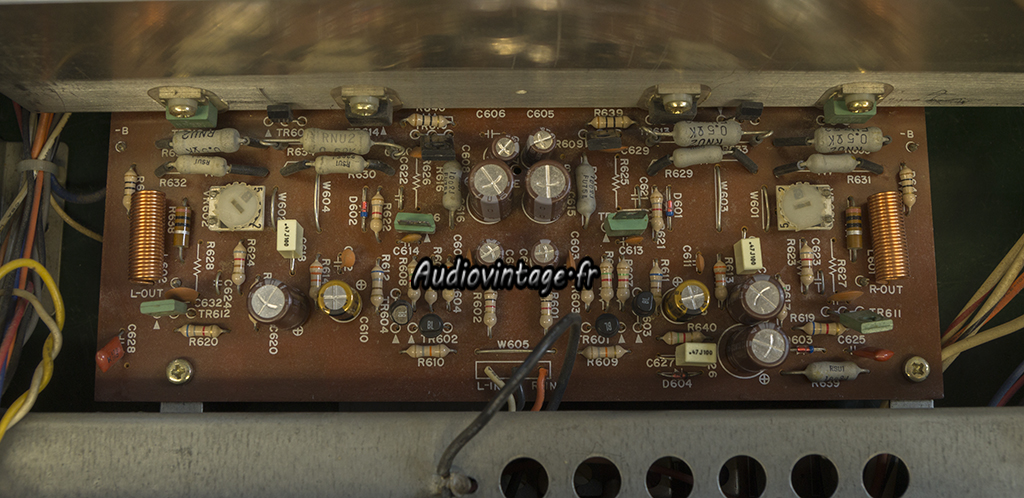

Ici aussi, les condensateurs chimiques sont remplacés.
Les résistances ajustables de courant de repos sont en très bon état, elles ne sont pas remplacées.

Toshiba SA-320L

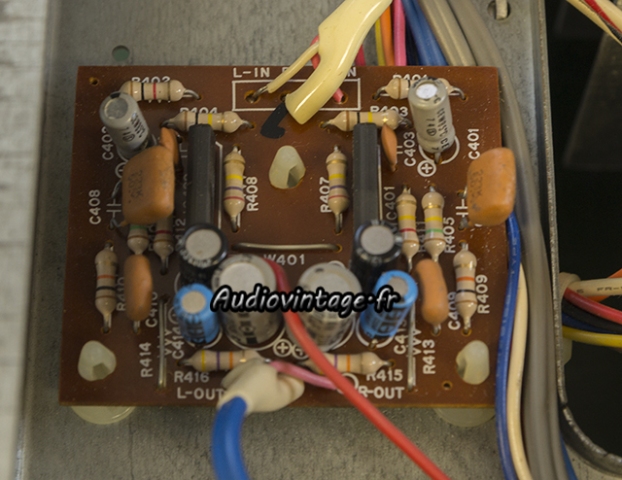

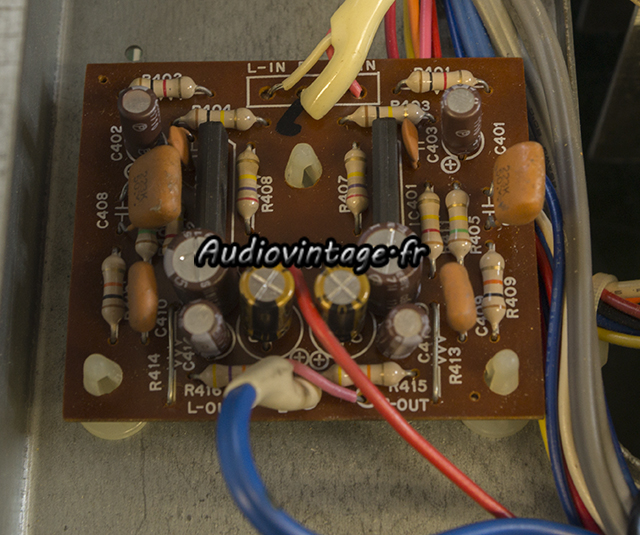

L’étage phono, à base de circuits intégrés.

Toshiba SA-320L
Même motif, même punition, les condensateurs chimiques sont remplacés.

Toshiba SA-320L

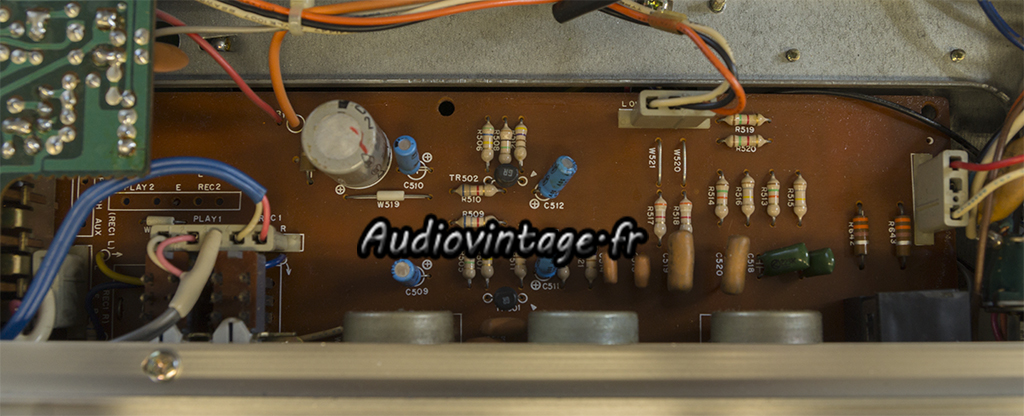

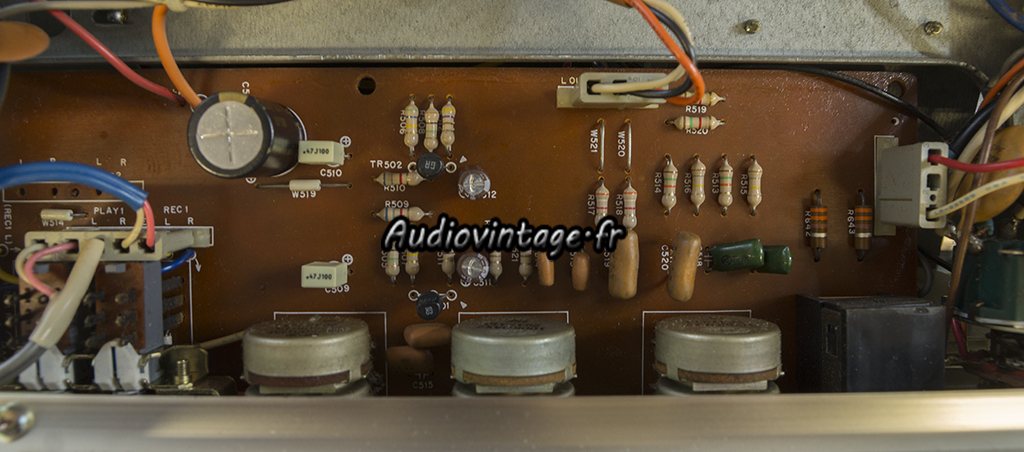

Le circuit de tonalité et filtre, très aéré !

Toshiba SA-320L
Il reçoit lui aussi les soins habituels.

Toshiba SA-320L

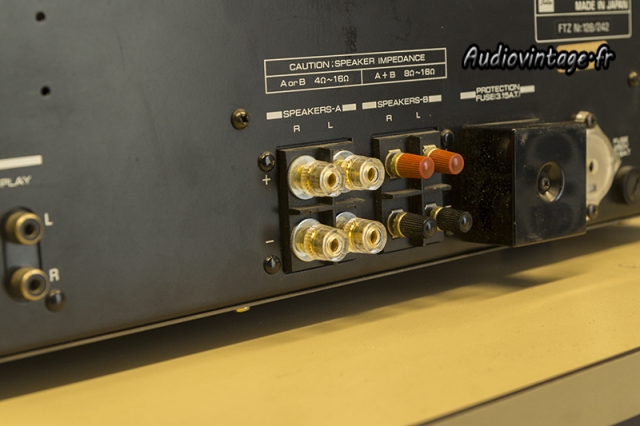

Le bornier HP A est réparé avec des bornes acceptant du fil ou une fiche banane.

Toshiba SA-320L

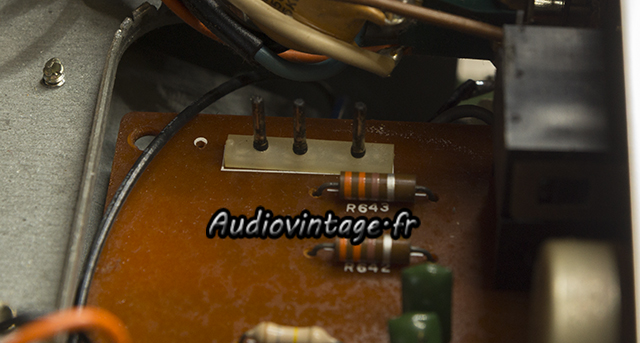

Les connecteurs interne sont bien encrassés, parfait pour poser toute sorte de problème.

Toshiba SA-320L

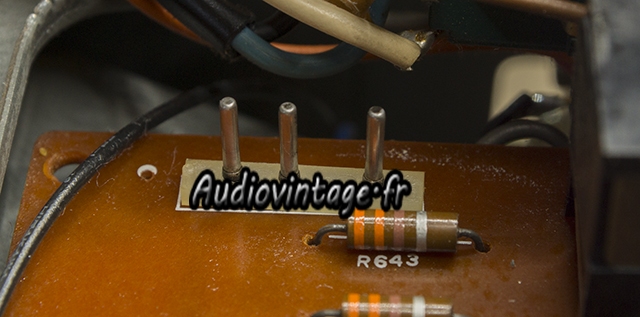

Un bon décrassage, on y voit plus clair.

Toshiba SA-320L
Toshiba SA-320L
Les commandes sont nettoyées, le souci d’éclairage réglé, puis le courant de repos est ajusté.

Toshiba SA-320L
Distorsion relevée à puissance nominale sous 8 ohms. Le constructeur annonce 0.8% maximum dans les mêmes conditions de mesure, on est large.

Toshiba SA-320L
Réponse en fréquence sous 8ohms (1w à 1khz) entrée aux. Réponse en « cloche » mais largement sous la « barre » des +3db/-3db.

Toshiba SA-320L

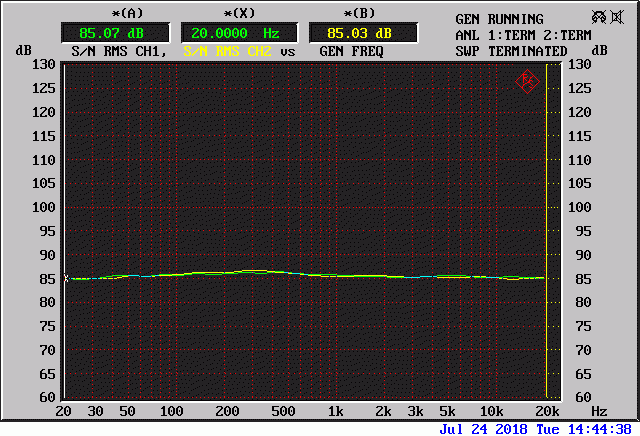

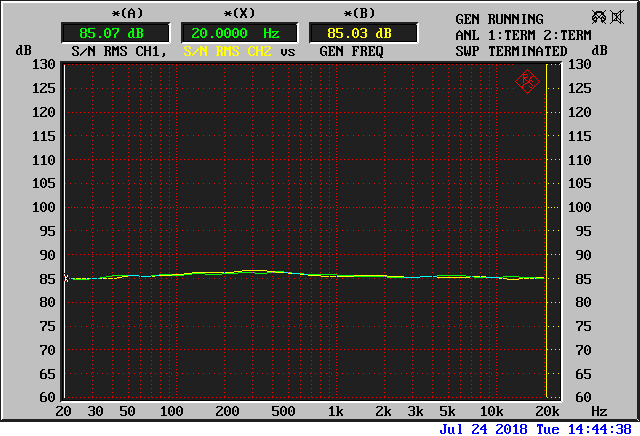

Rapport signal/bruit sous 8 ohms (10w à 1khz) entrée aux, pondération A.

Toshiba SA-320L

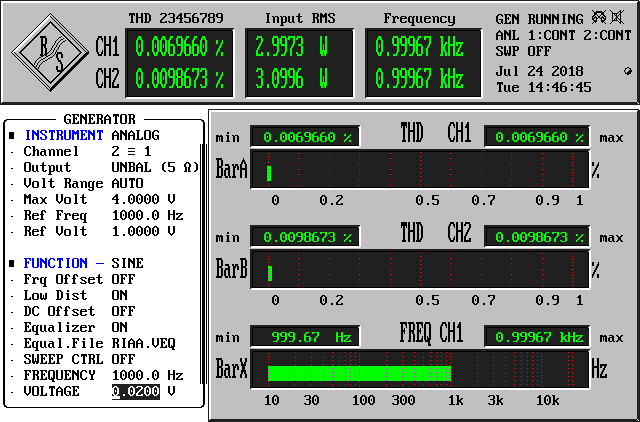

Distorsion relevée à 2x3w sous 8ohms, entrée phono.

Toshiba SA-320L

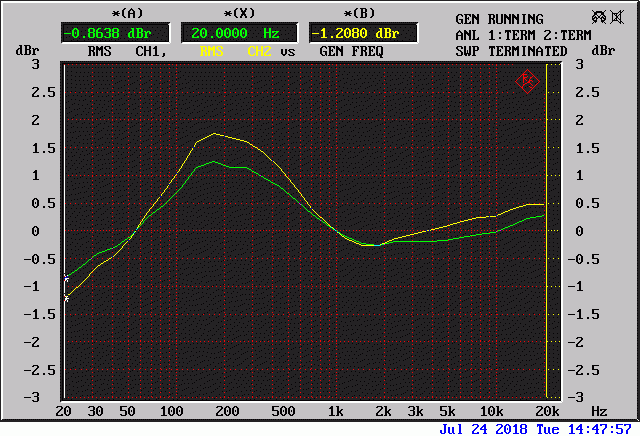

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Toshiba SA-320L

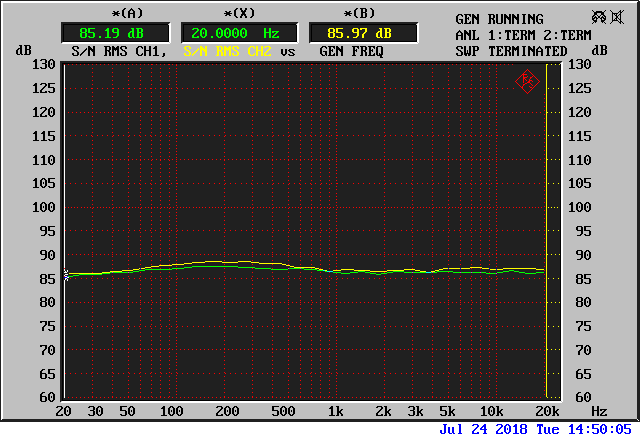

Rapport signal/bruit sous 8 ohms (10w à 1khz), entrée phono, pondération A.

Toshiba SA-320L
Toshiba SA-320L
Toshiba SA-320L
Toshiba SA-320L

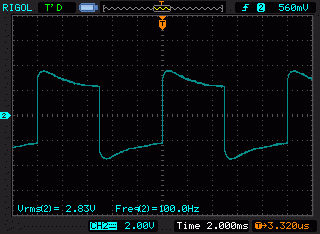

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Toshiba SA-320L
Dans son beau coffret.

Toshiba SA-320L

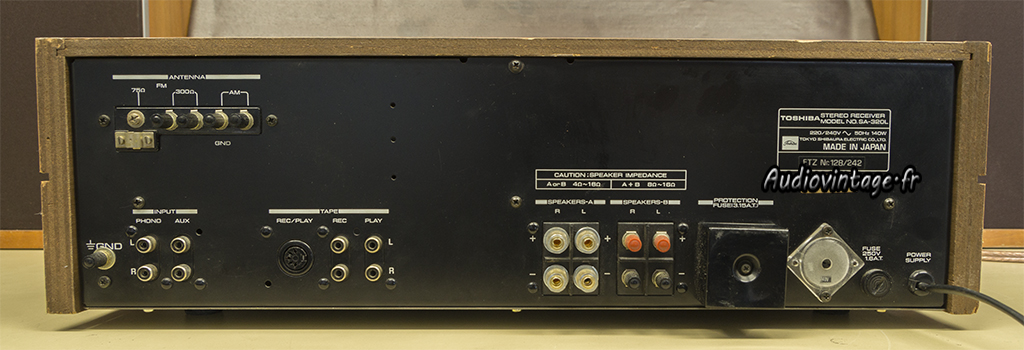

Connectique.
