Un très bel exemplaire de receiver Harman Kardon 730 m’a été déposé pour réparation et révision.

En effet, l’appareil génère des crachotements curieux à gauche, certaines commandes sont très encrassées et provoquent des coupures, le tuner a du mal à passer en stéréo, l’éclairage du bandeau radio est incomplet

Après enquête, ce n’est pas une panne mais deux pannes que je constate sur le canal. L’une sur la section préampli et l’autre sur la section ampli. Dans les deux cas, un transistor est HS.
Certaines références utilisées par HK (sur les sections tonalité, filtre et phono) sont aujourd’hui régulièrement problématiques, il faudra les remplacer.

Harman Kardon 730

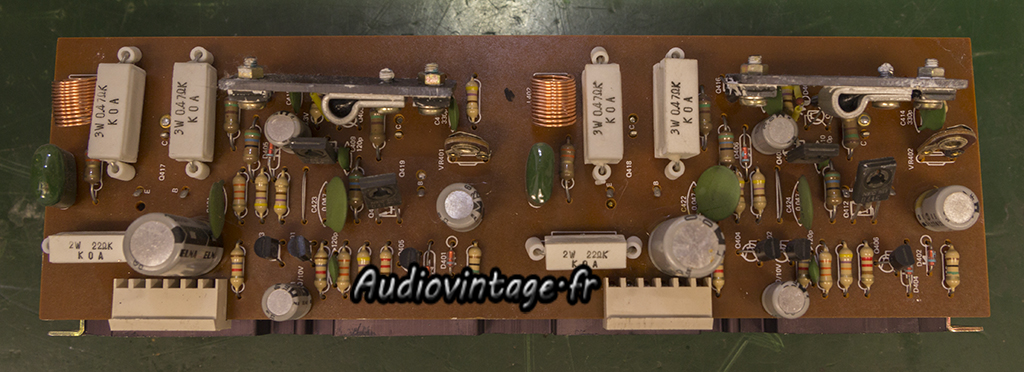

Le circuit driver.

Harman Kardon 730

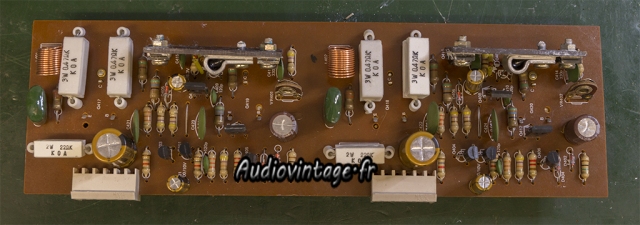

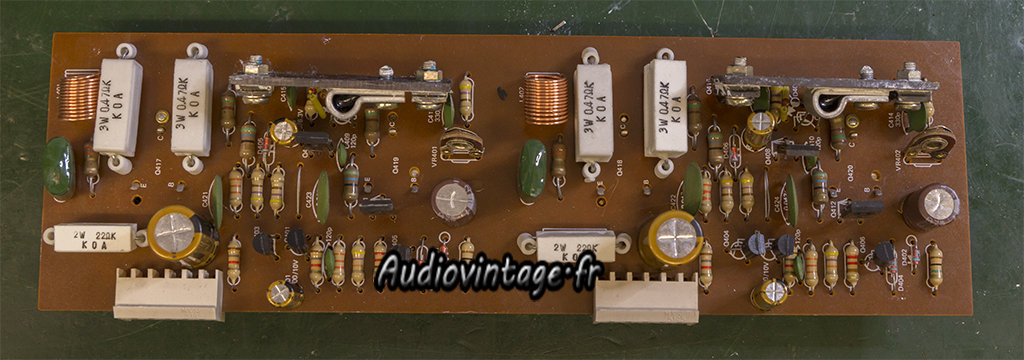

Les condensateurs chimiques (tous bien fatigués…) sont remplacés tout comme certains transistors (dont celui qui est HS à gauche).

Harman Kardon 730

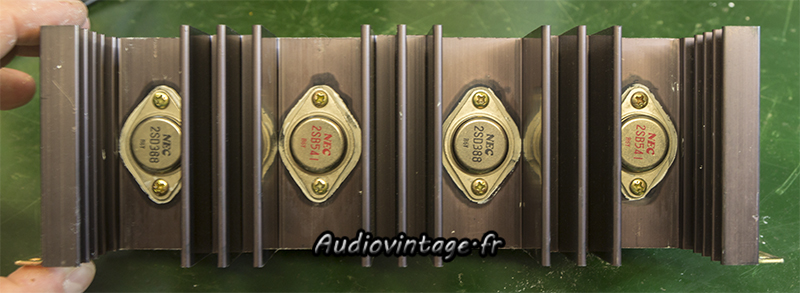

Graisse fraiche et micas d’isolation neufs en place.

Harman Kardon 730

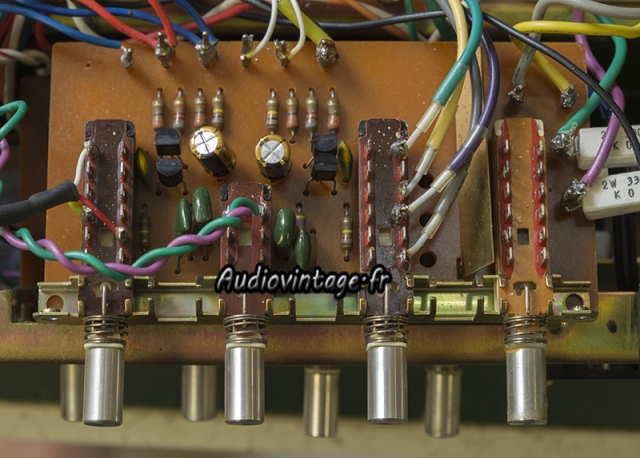

Le circuit de tonalité cachées sous la rampe d’éclairage.

Harman Kardon 730
Comme pour le circuit driver, les condensateurs chimiques sont remplacés. Ici tous les transistors prennent une retraite méritée.

Harman Kardon 730

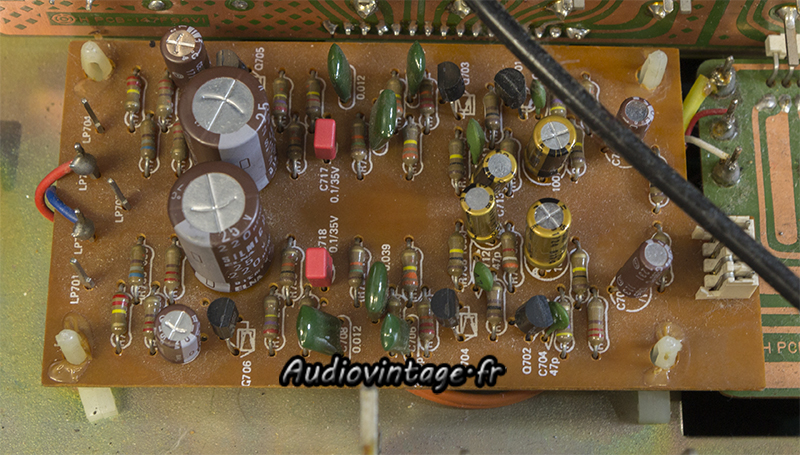

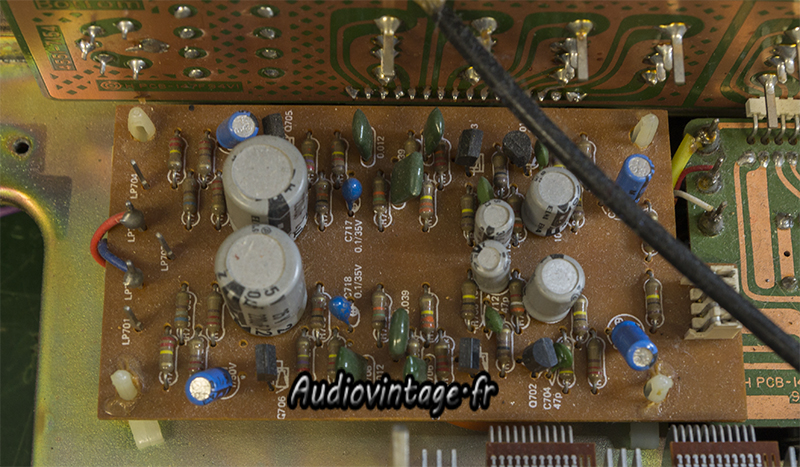

L’étage phono.

Harman Kardon 730
Intervention identique aux précédents circuits.

Harman Kardon 730

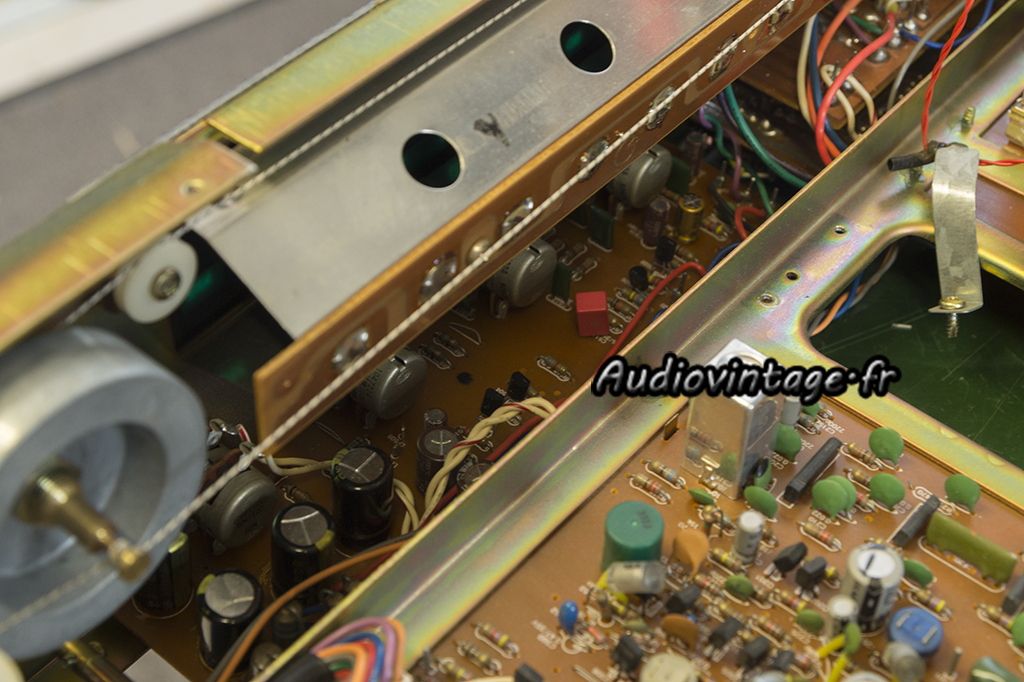

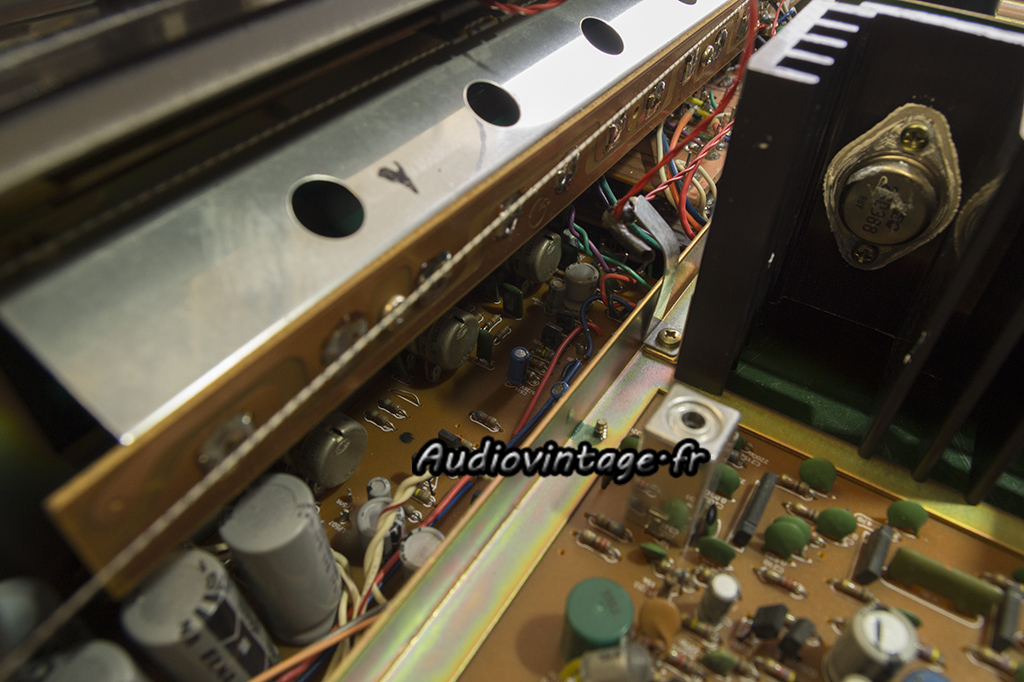

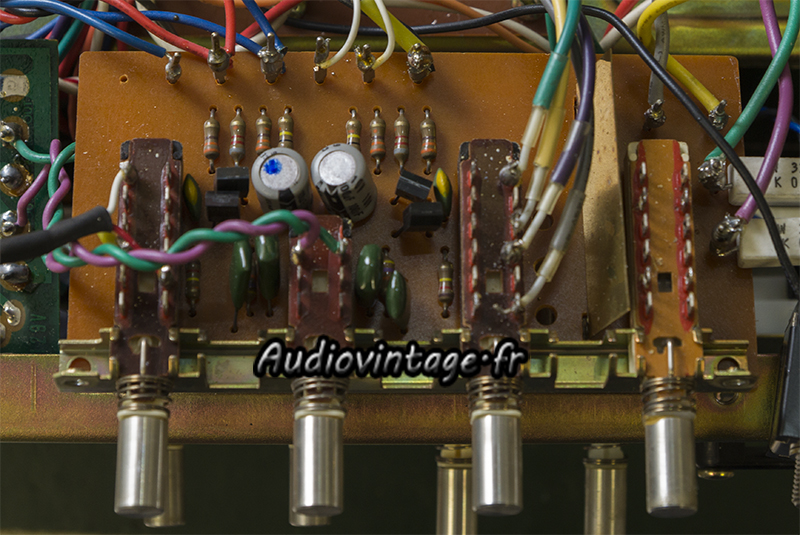

Le circuit mode/control n’est pas des plus simple à extraire. Pour autant, il ne faut pas le laisser de côté, particulièrement à cause des transistors problématiques.

Harman Kardon 730
Transistors et condensateurs neufs.

Harman Kardon 730

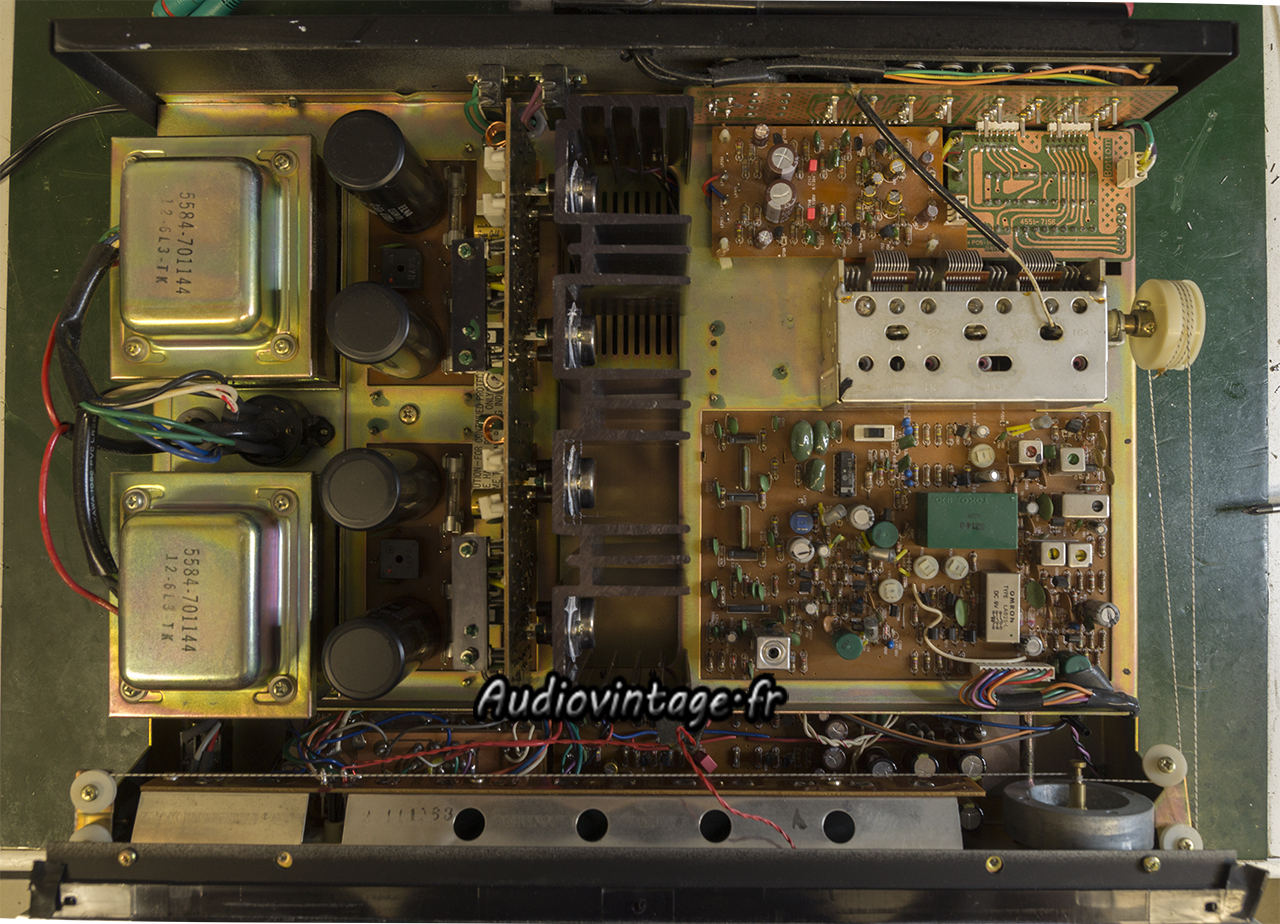

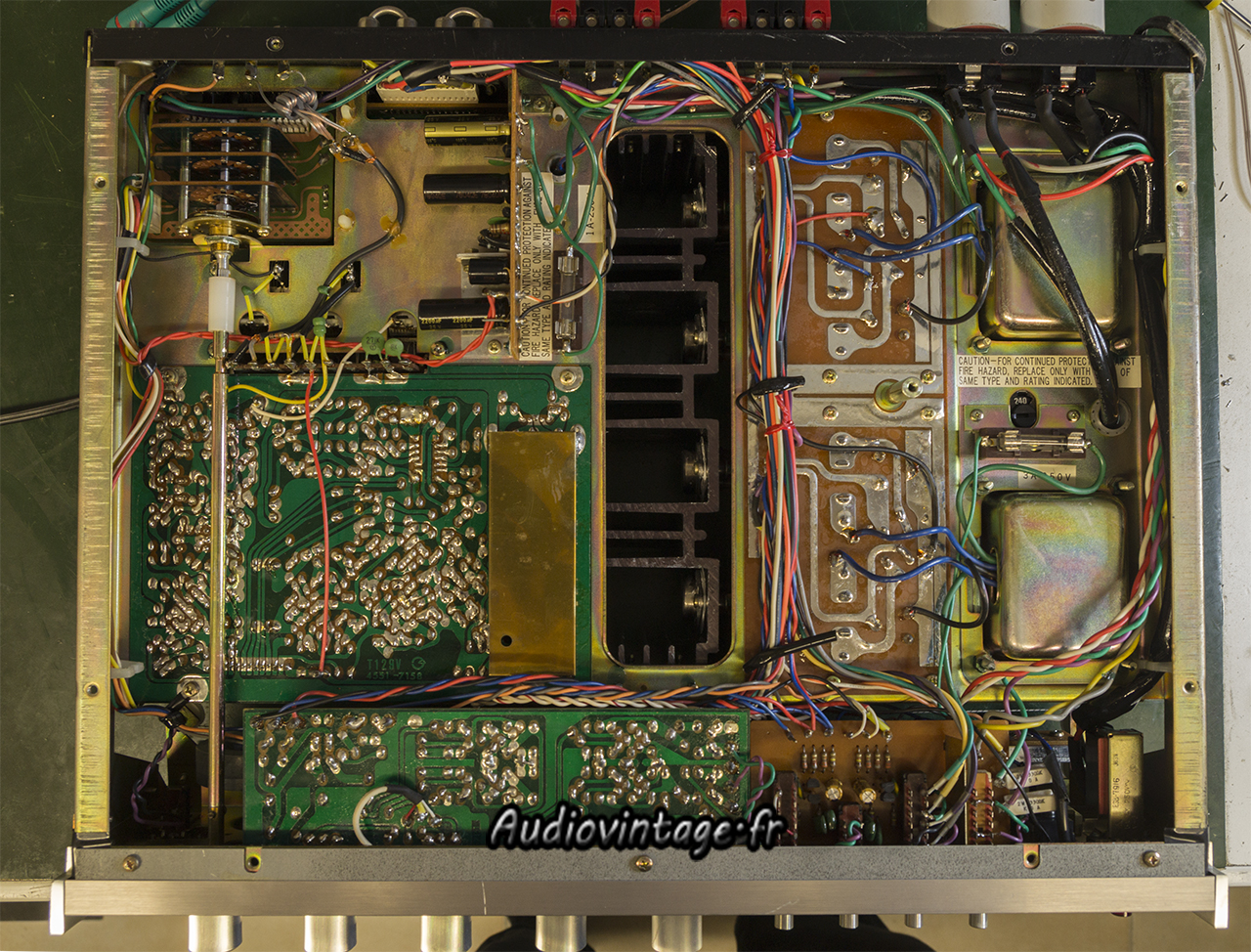

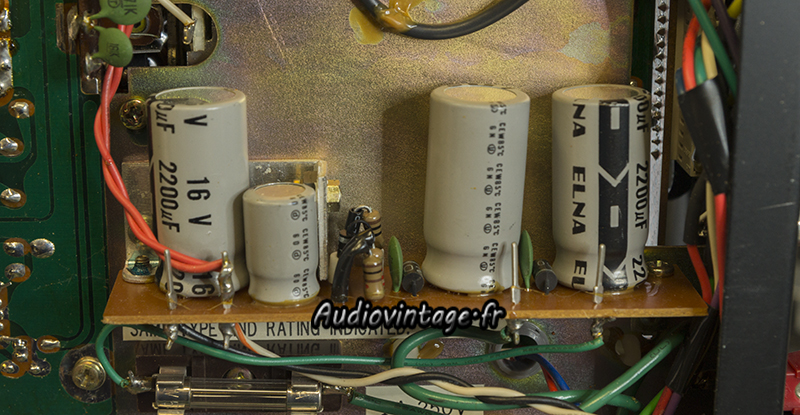

Sous l’appareil, le circuit « sub-rectifier ».

Harman Kardon 730

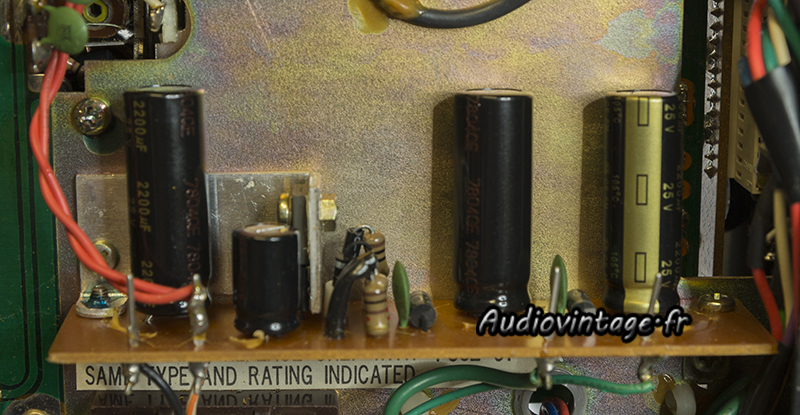

Condensateurs neufs ici aussi.

Harman Kardon 730
Harman Kardon 730
Le courant de repos des transistors est ajusté, l’ampoule défectueuse remplacée, les commandes nettoyées, l’étage MPX du tuner FM réglé. C’est terminé.

Harman Kardon 730

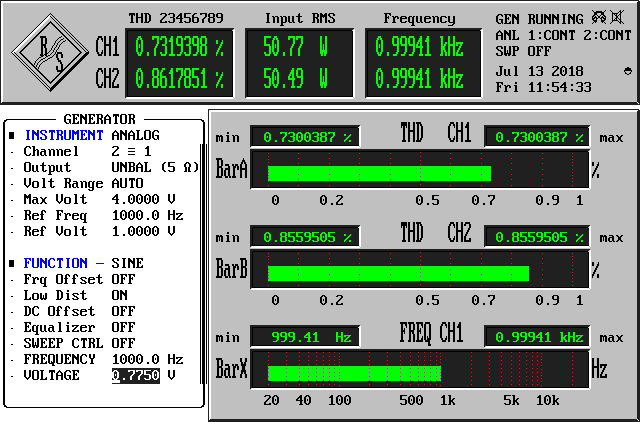

Distorsion relevée à la puissance nominale sous 8 ohms, entrée aux.

Harman Kardon 730
Distorsion relevée à 2x50w sous 8 ohms.

Harman Kardon 730
Réponse en fréquence sous 8 ohms (1w à 1khz), entrée aux.

Harman Kardon 730

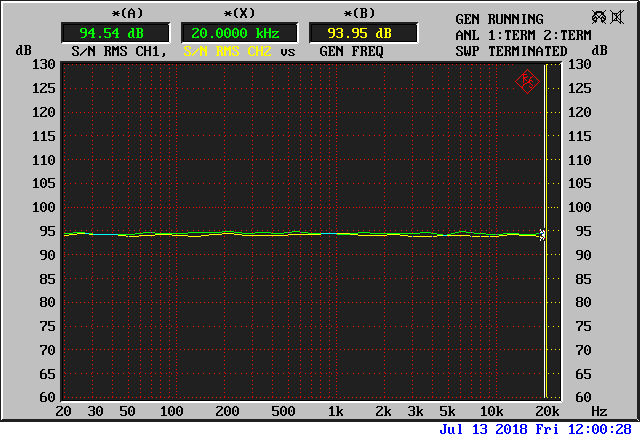

Rapport signal/bruit sous 8 ohms (30w à 1khz), A-weighting, entrée aux.

Harman Kardon 730
Distorsion relevée à 3w en sortie, entrée phono.

Harman Kardon 730

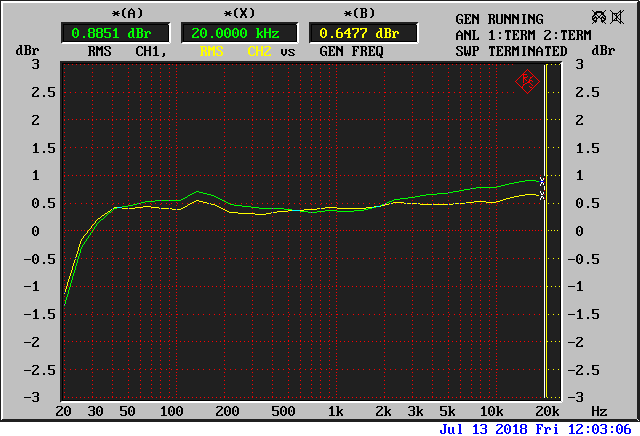

Réponse en fréquence sous 8 ohms (1w à 1khz), entrée phono.

Harman Kardon 730

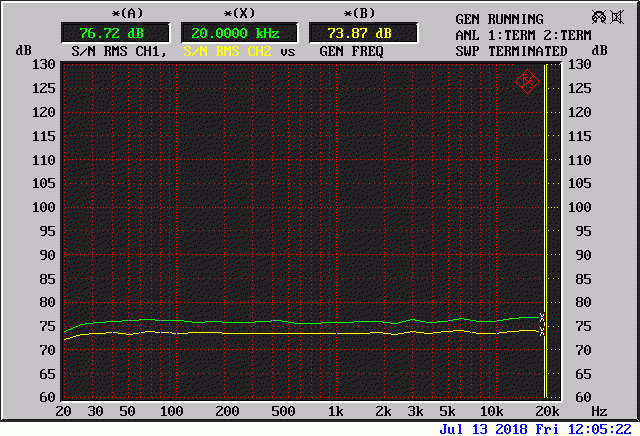

Rapport signal/bruit sous 8 ohms (30w à 1khz), A-weighting, entrée phono.

Harman Kardon 730
Harman Kardon 730
Harman Kardon 730
Harman Kardon 730

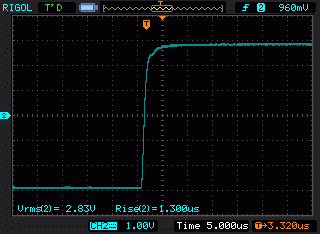

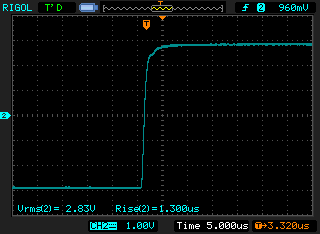

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Harman Kardon 730

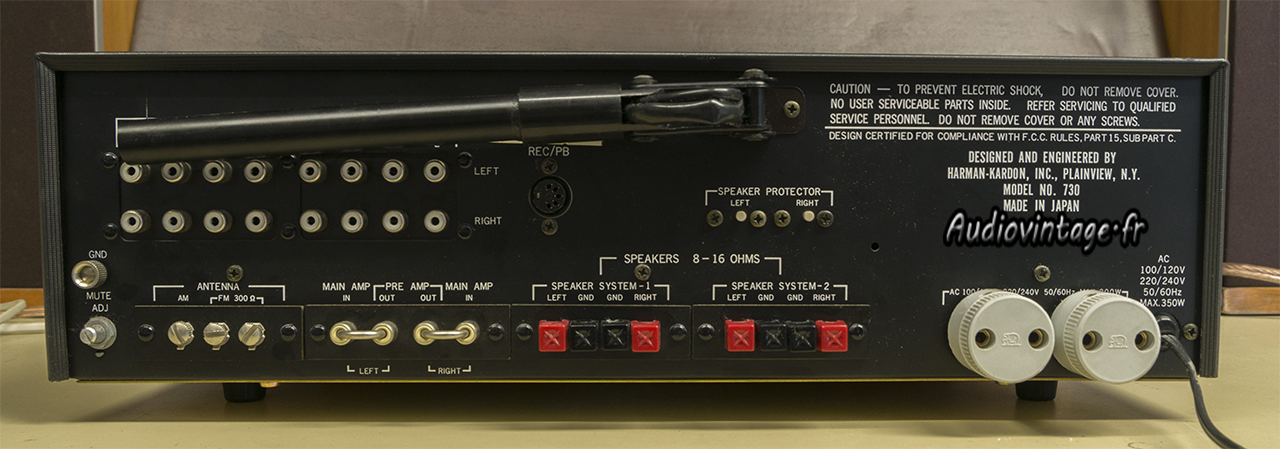

Connectique.
