Esthétiquement dans un état plus que correct, ce gros intégré Sansui avait besoin de nombreux soins…

Sansui AU-9900A
Sansui AU-9900A

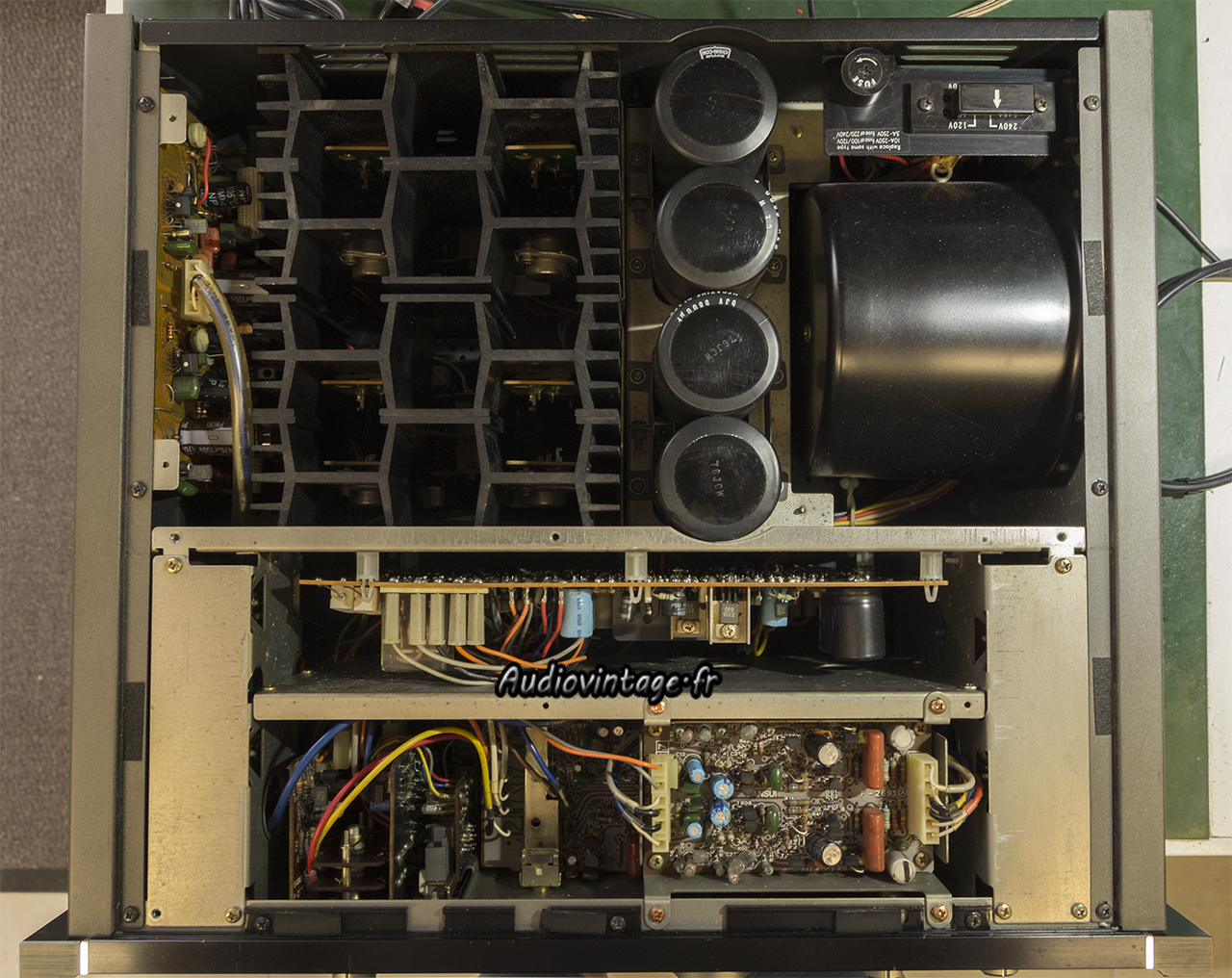

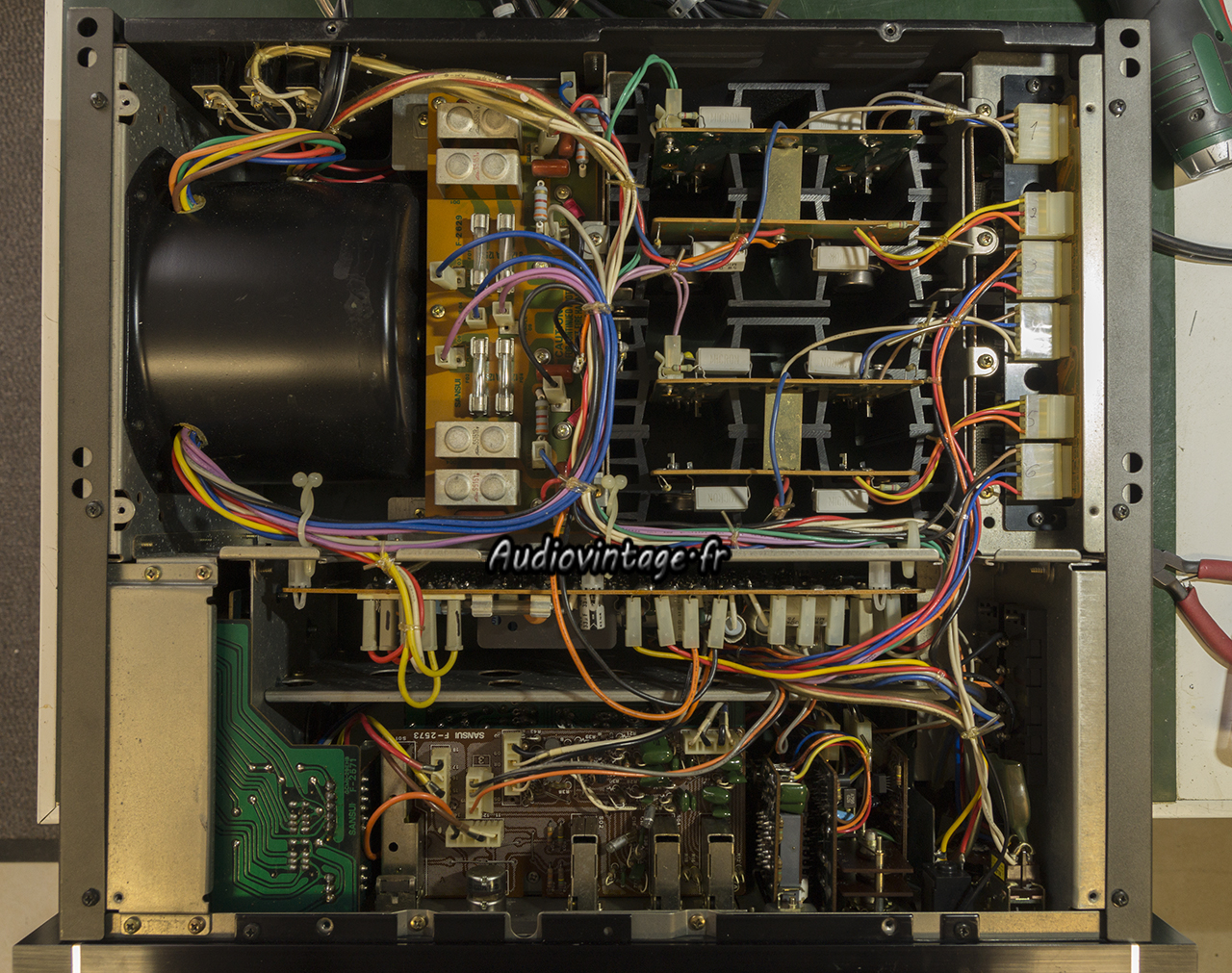

Le nouveau propriétaire me l’a confié pour une révision complète. Il fonctionne, enfin a peu près…
Je note une ou plusieurs interventions passées, certainement assez récentes et manifestement pas terribles.

Sansui AU-9900A

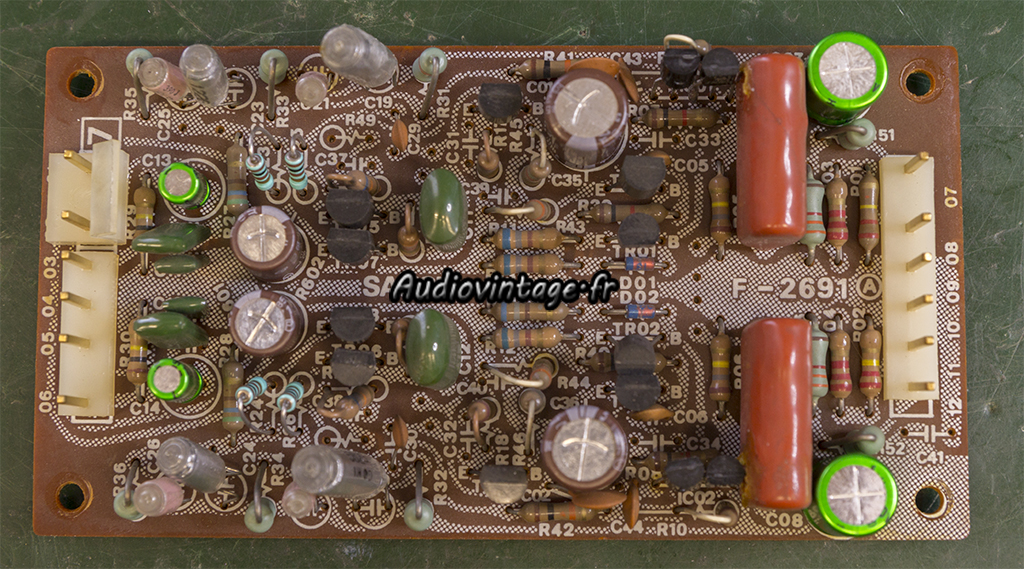

L’étage phono, la section la plus facile à retirer de ce Sansui.

Sansui AU-9900A
Certains transistors sont remplacés, les condensateurs chimiques sont neufs.

Sansui AU-9900A

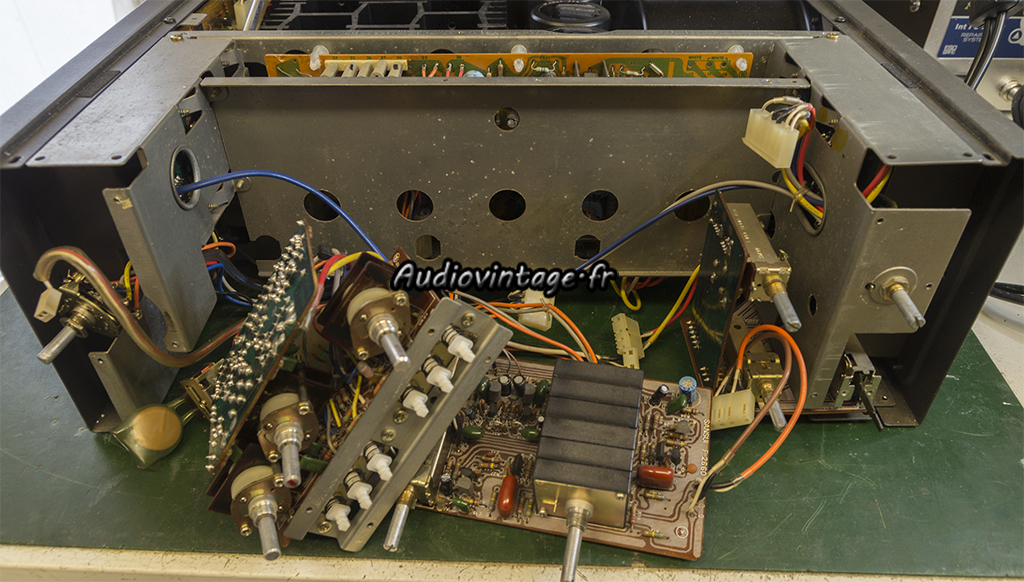

Pour s’occuper de la partie « preamp » de cet appareil, il vaut mieux démonter tout l’avant dès le départ.

Sansui AU-9900A

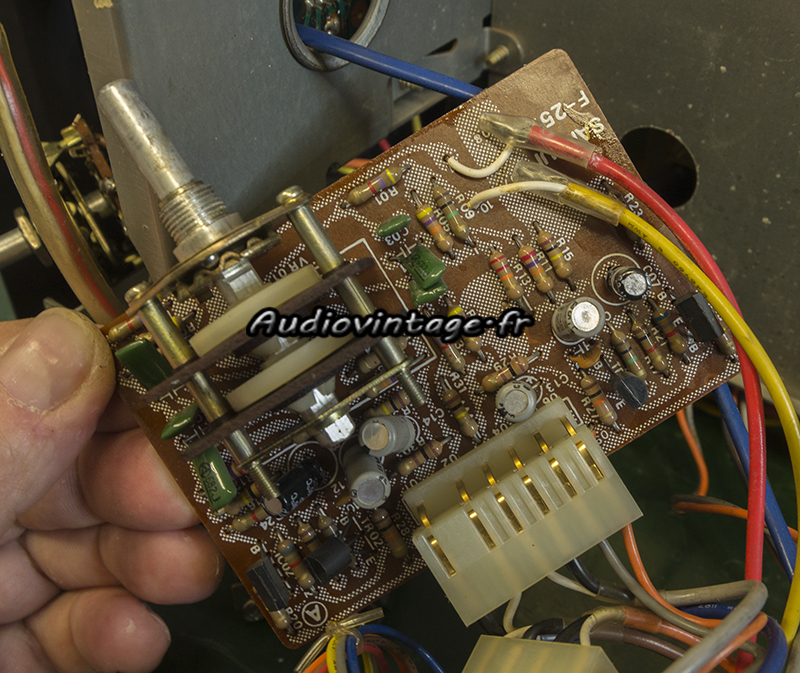

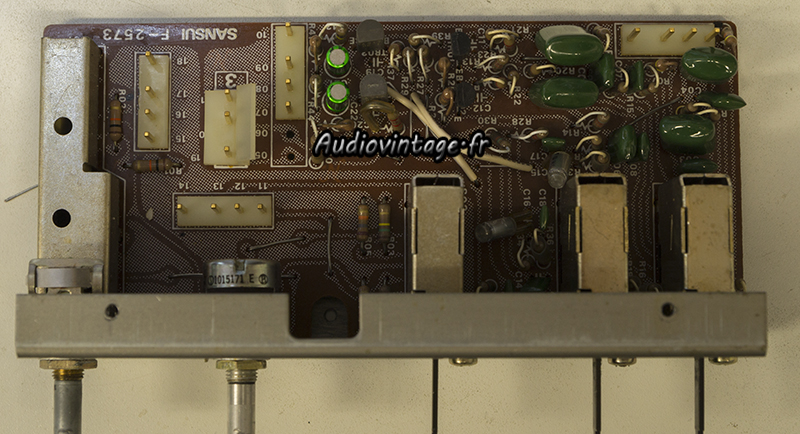

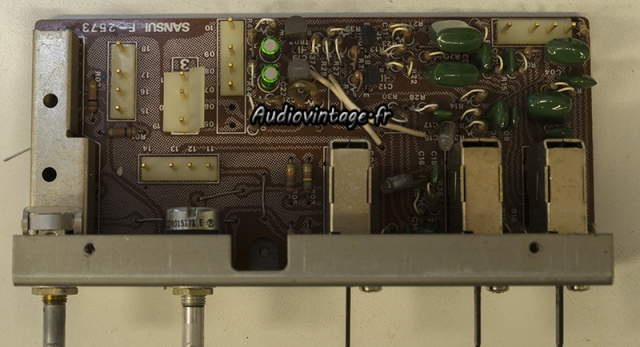

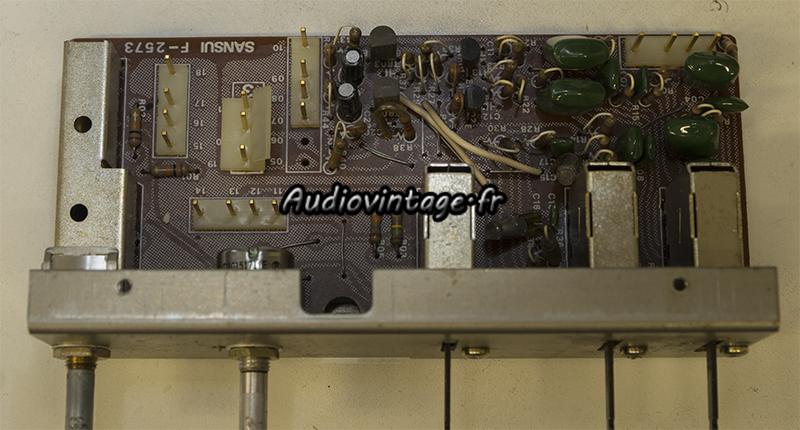

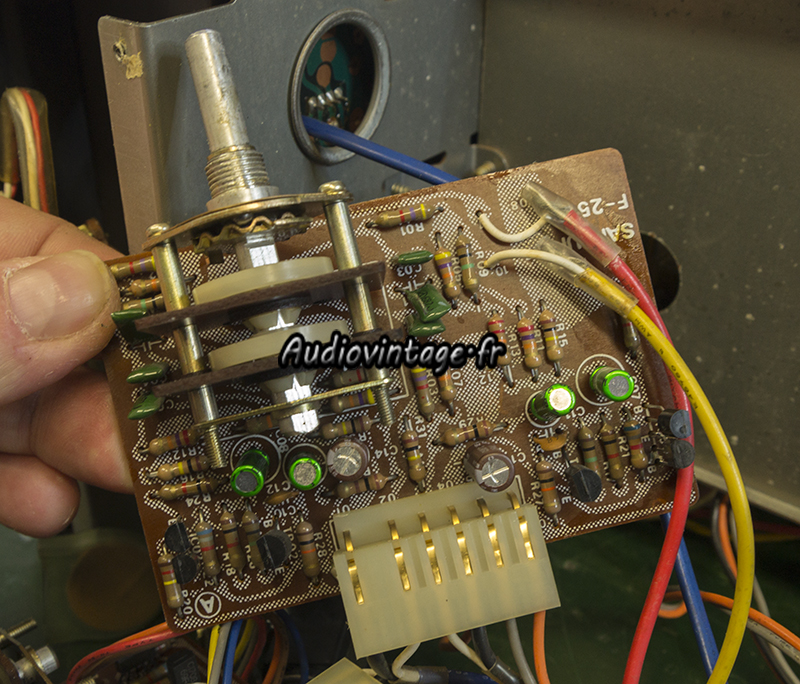

Le circuit de tonalité « médium ». 2 condensateurs chimiques ont déjà été remplacé par des cochonneries.

Sansui AU-9900A
Les doubles transistors sont remplacés, ainsi que les condensateurs chimiques.

Sansui AU-9900A

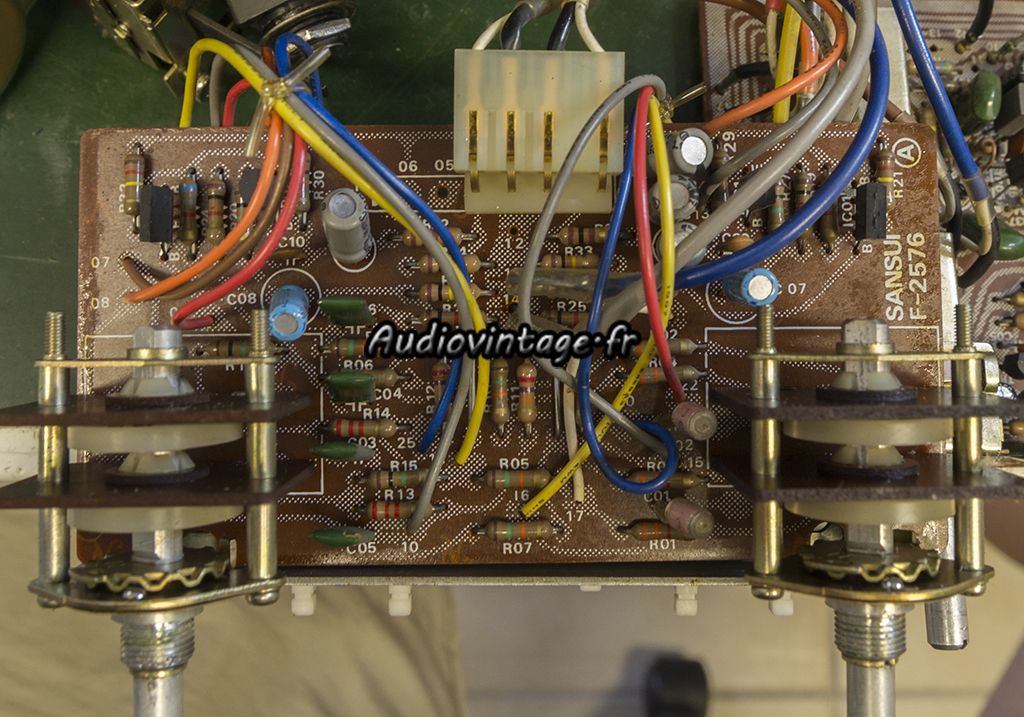

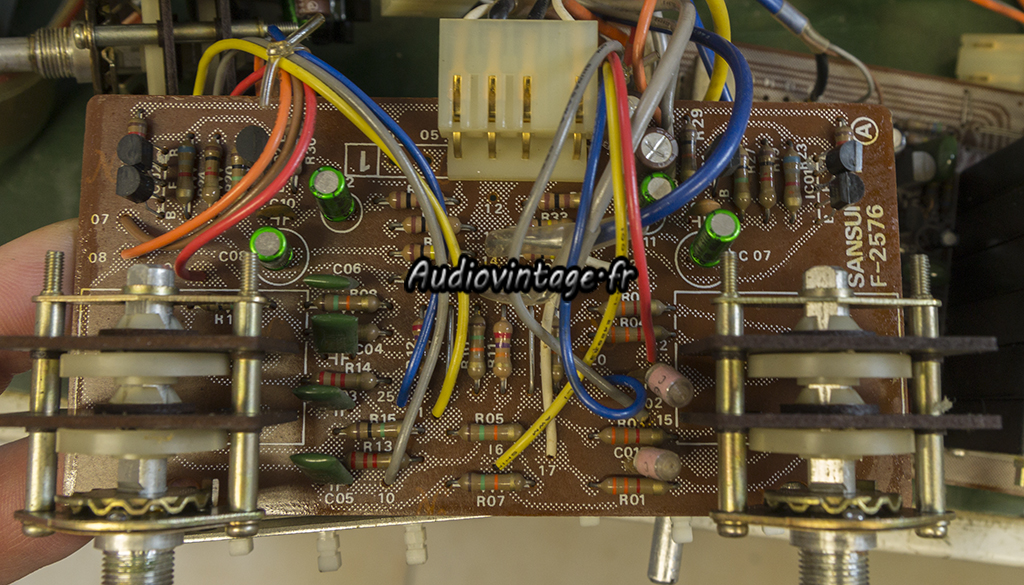

Le circuit de tonalité « basse et aigue ».

Sansui AU-9900A
Ici aussi, les doubles transistors sont remplacés ainsi que les condensateurs chimiques.

Sansui AU-9900A

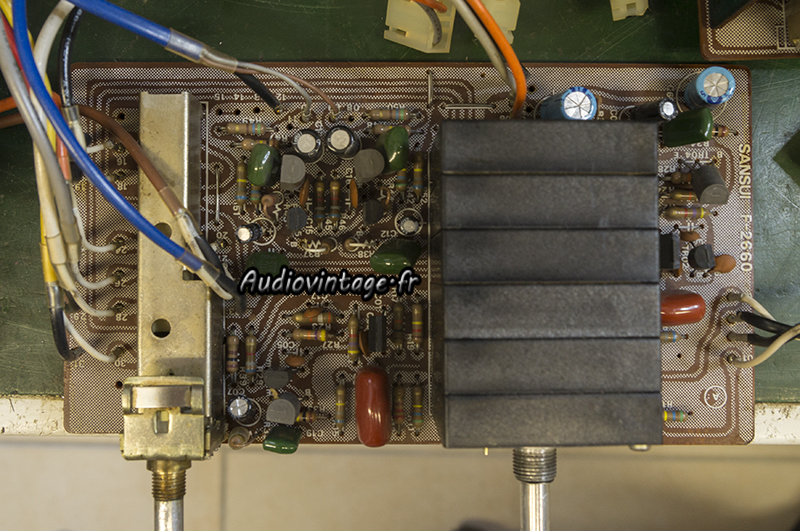

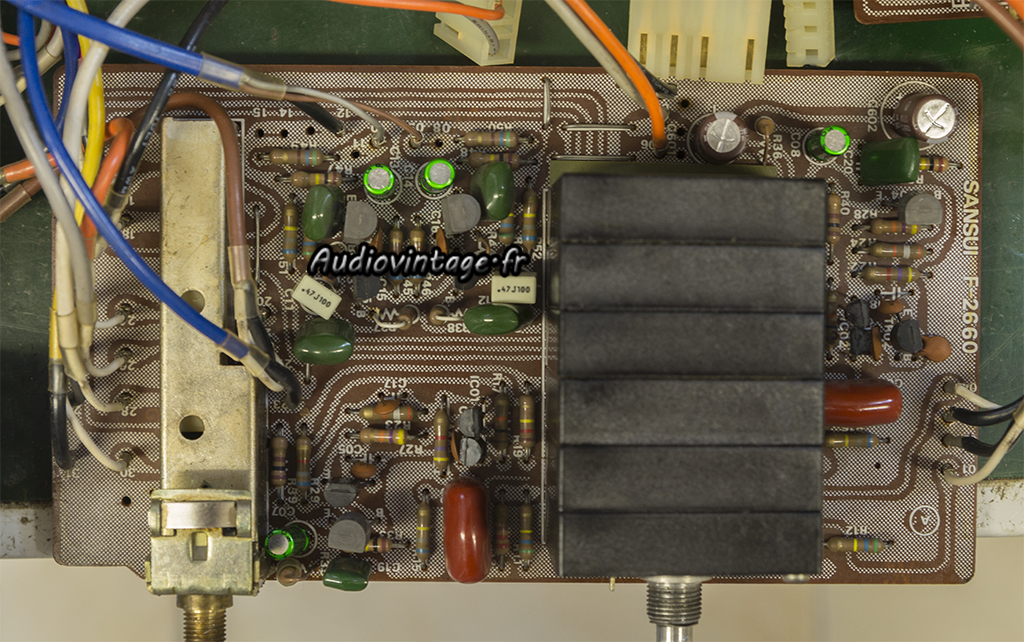

Le circuits « volume ». Comme sur le circuit « médium » quelqu’un a cru bon de monter quelques condensateurs de qualité médiocre.

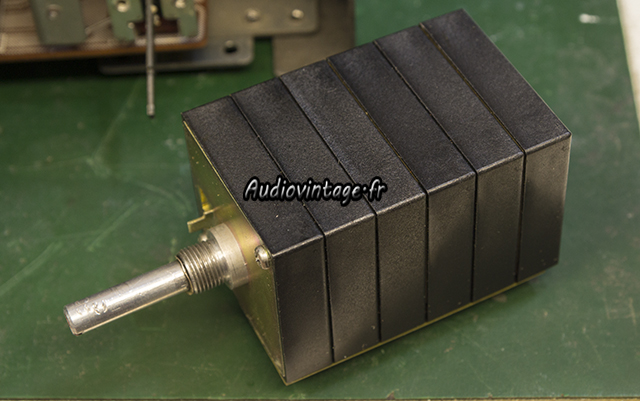

A la vue des soudures dans un état « moyen », le potentiomètre de volume a déjà été démonté.

Sansui AU-9900A

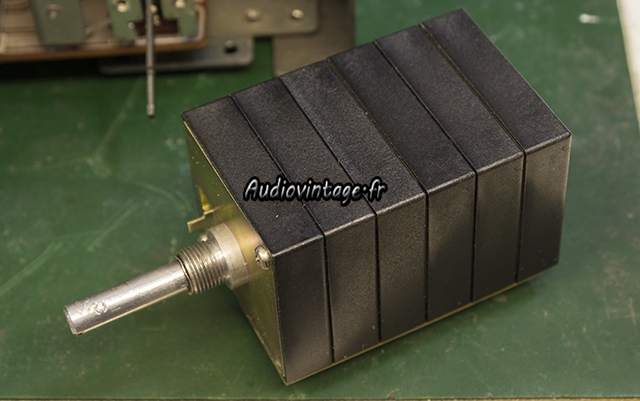

Je le démonte à nouveau afin de refaire « au propre » les soudures. J’en profites pour le nettoyer correctement par les orifices prévus dessous.

Sansui AU-9900A
Le tout est remonté avec quelques transistors neufs et tous les condensateurs chimiques remplacés.

Sansui AU-9900A
Le circuit filtre.

Sansui AU-9900A
Deux petits condensateurs chimiques neufs et c’est tout.

Sansui AU-9900A

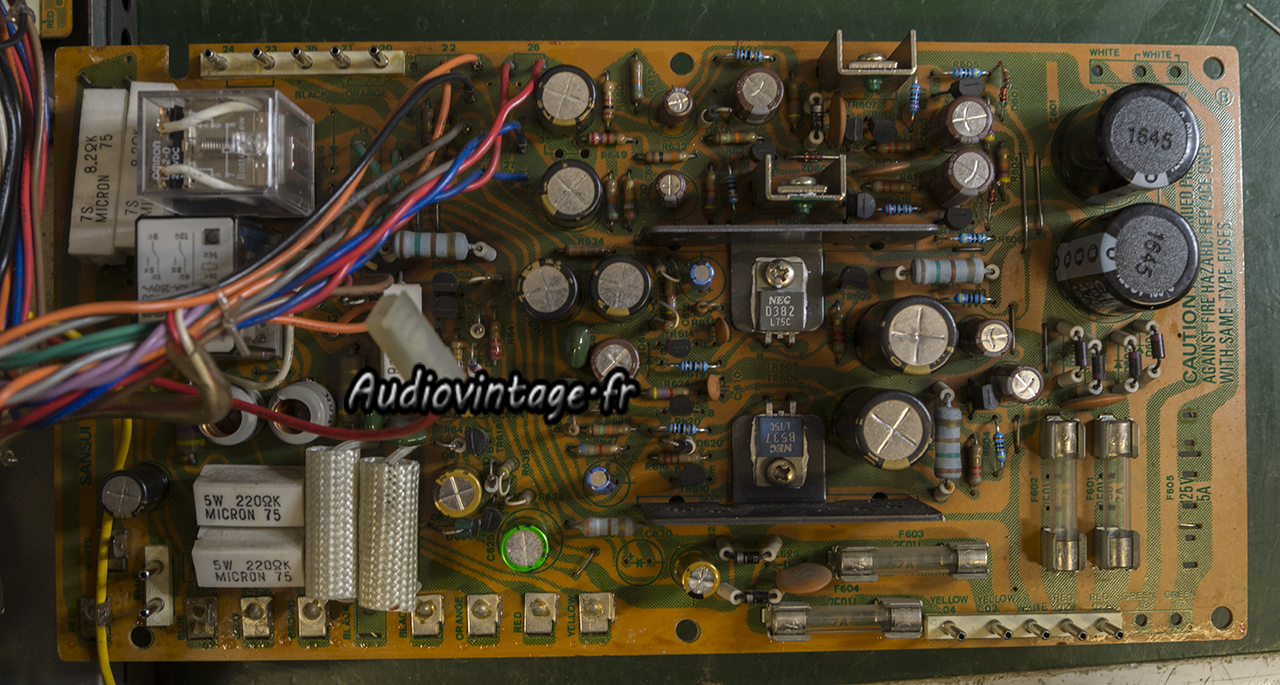

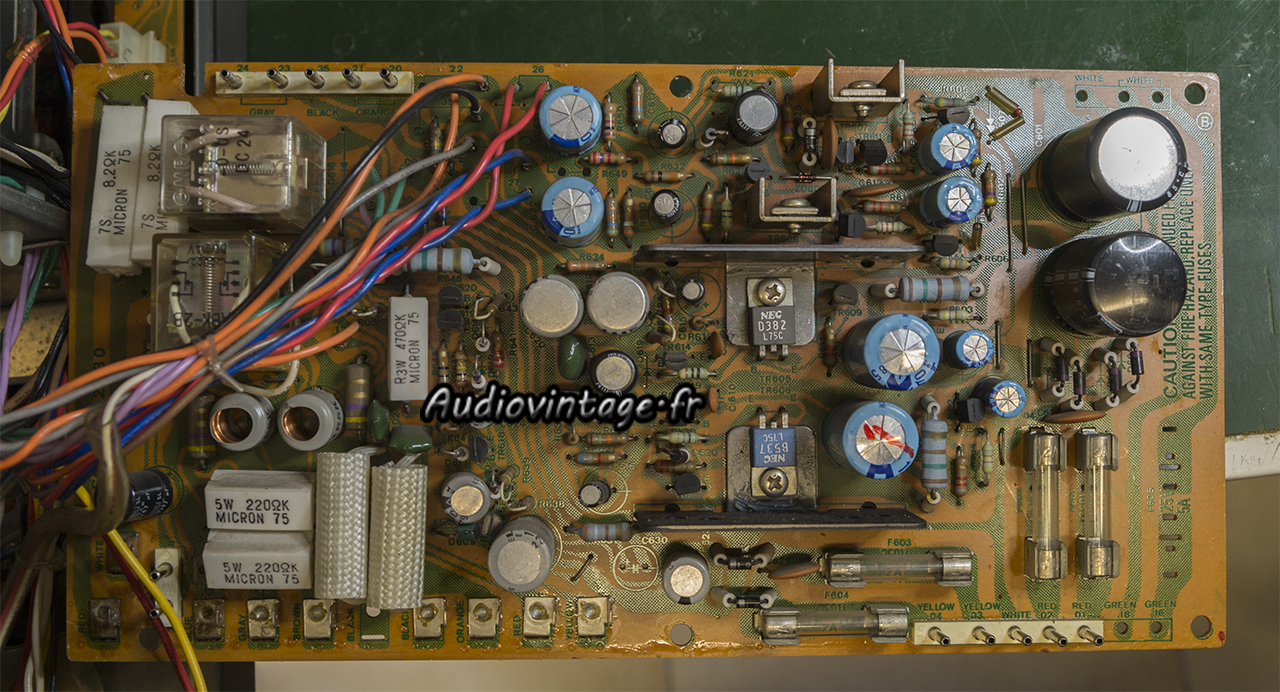

Le circuit d’alimentation.

Sansui AU-9900A
Beaucoup de travail ici. Condensateurs chimiques, diodes, résistances fusibles, graisse sous les transistors, relais…
J’y ajoute un bon paquet de soudures, un intervenant ayant cru bon de rajouter de gros pâtés de soudures sur celles qui lui semblait certainement louches.

Sansui AU-9900A

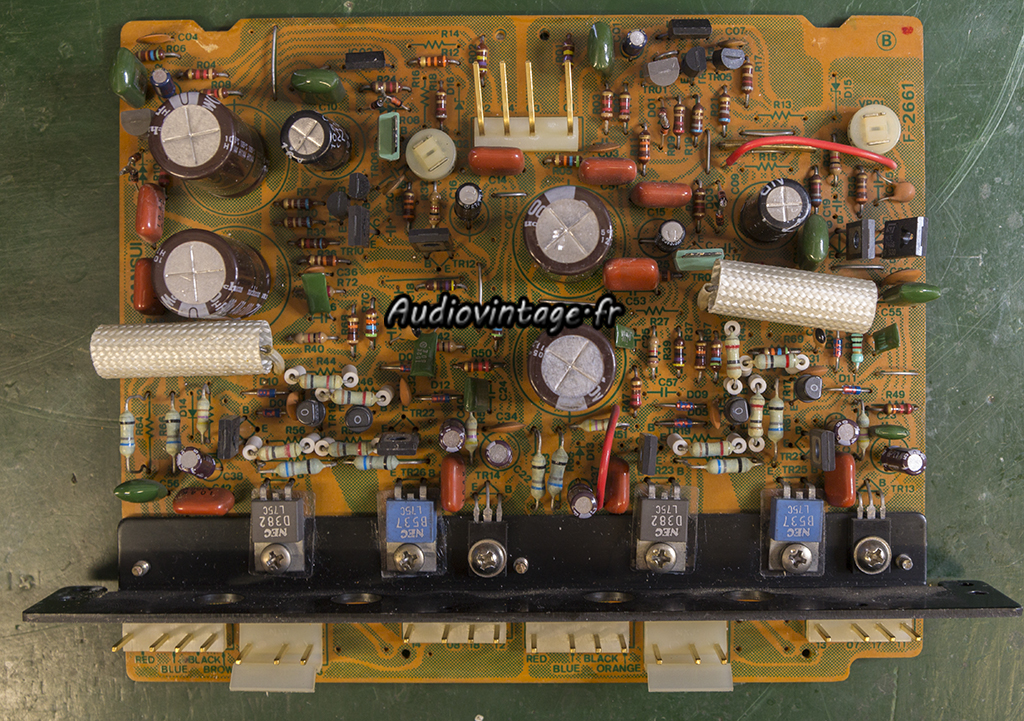

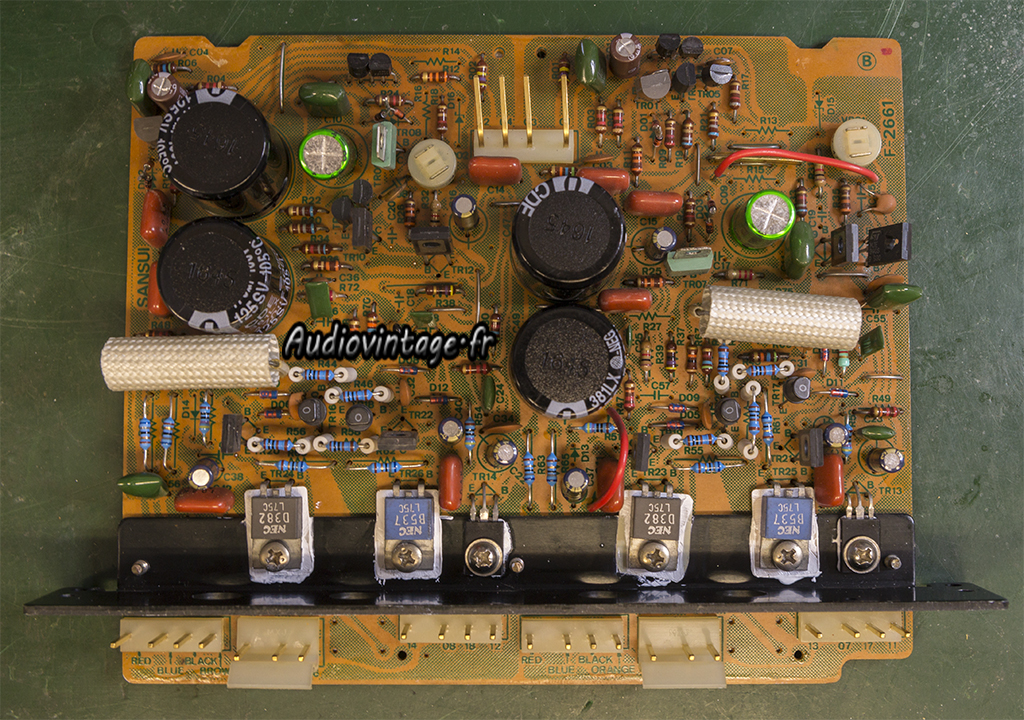

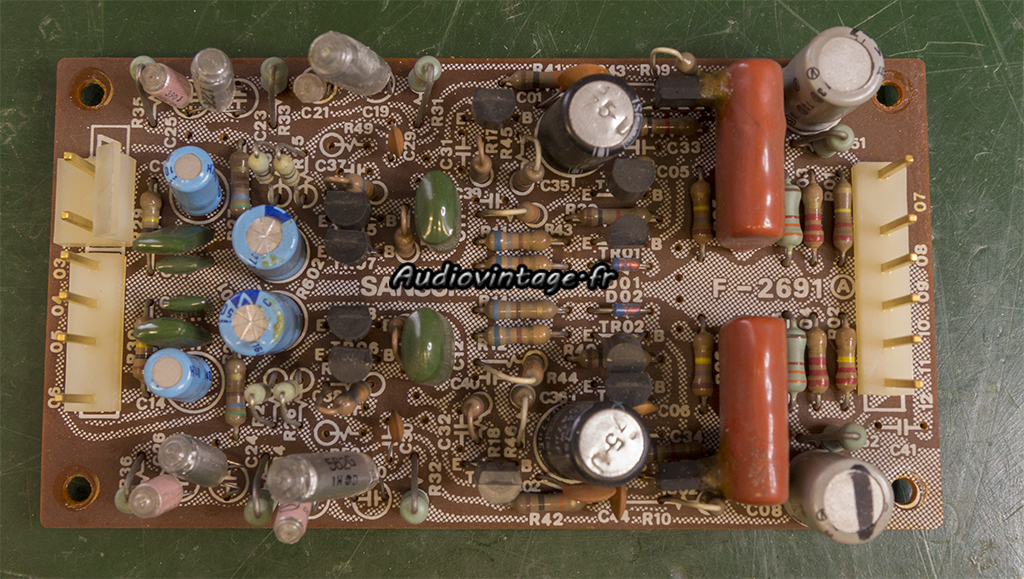

Le circuit driver.
Quelqu’un est déjà passé par là. Condensateurs chimiques trop hauts qui coincent quand on remet le circuit en place, d’autres chimiques n’ont pas les bonnes valeurs.
Des transistors ont été remplacé (heureusement, les références choisies sont correctes, et la provenance établie).

Sansui AU-9900A
Les chimiques sont tous remplacés. Les doubles transistors également.
L’ensemble des résistances fusibles partent à la poubelle (un bon tiers sont coupées).
Graisse fraiche pour tout le monde.

Sansui AU-9900A

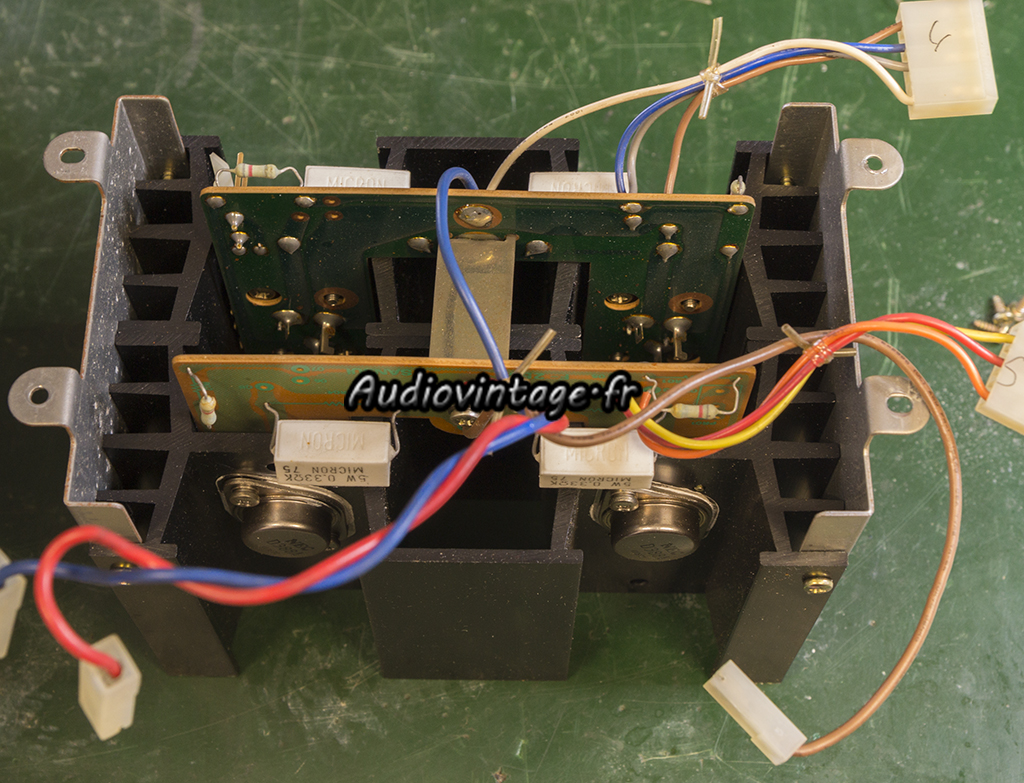

Un des deux ensembles supportant les transistors de puissance d’un canal.

Sansui AU-9900A

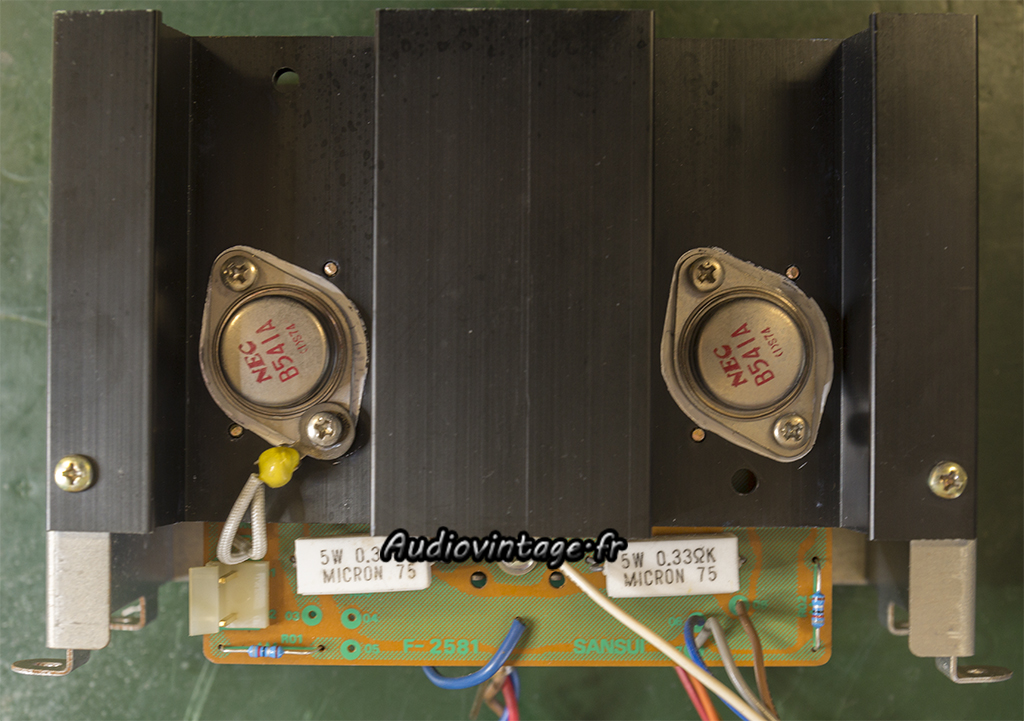

Résistances fusibles replacées, micas d’isolation To3 neufs et graisse fraiche. Les transistors sont passés au traceur de courbe avant remontage.

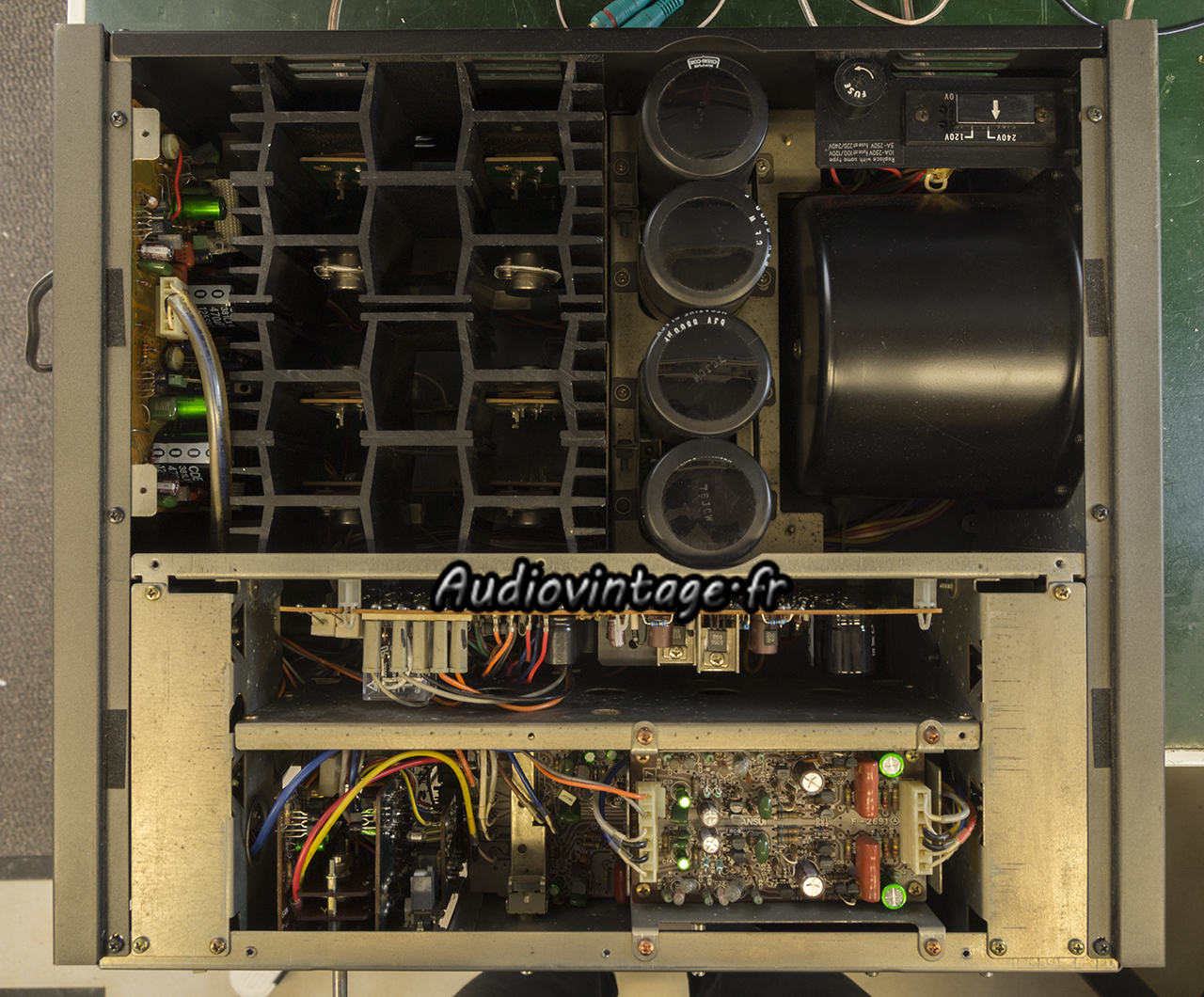

Sansui AU-9900A
Sansui AU-9900A

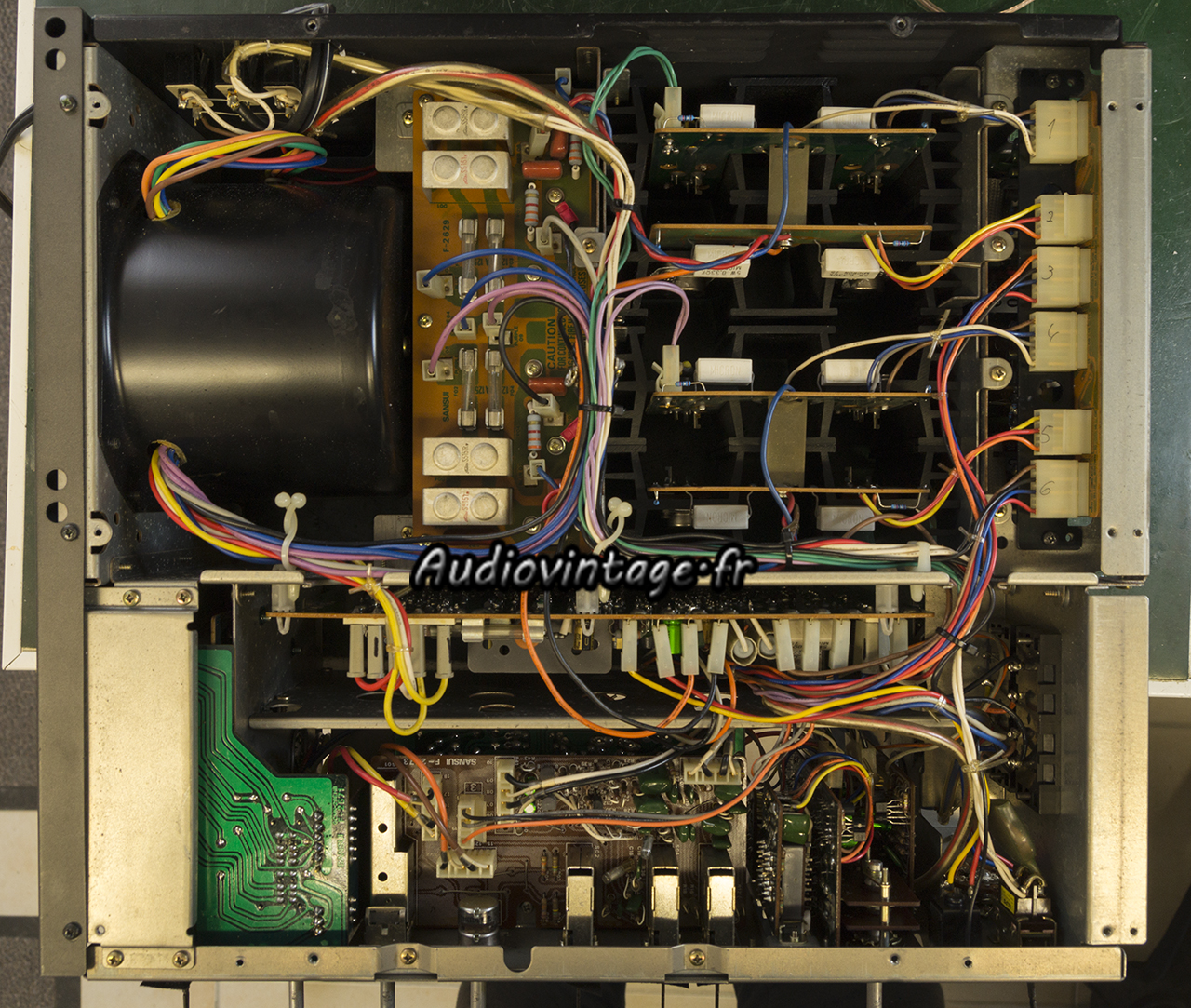

L’appareil est remonté. La mise en route confirme que le courant de repos des transistors de puissance est à 0 sur les deux canaux, encore du bricolage (corrigé par votre serviteur, bien évidemment).

Sansui AU-9900A
Distorsion relevée à la puissance nominale sous 8 ohms, entrée aux.

Sansui AU-9900A

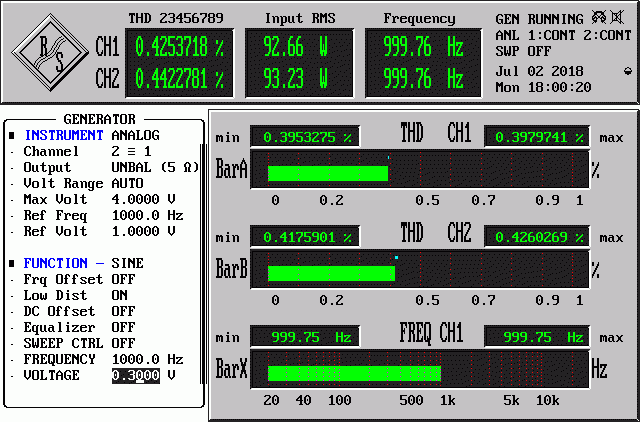

Dans les mêmes conditions, à un peu plus de 90w par canal.

Sansui AU-9900A
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-9900A
Rapport signal/bruit sous 8 ohms (50w à 1khz) entrée Aux. Pondération A.

Sansui AU-9900A

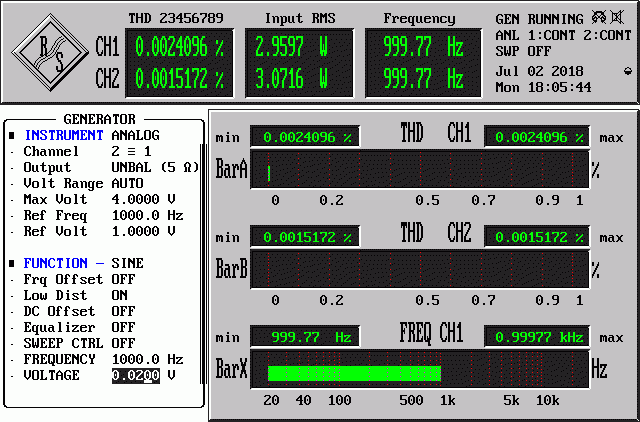

Distorsion relevée à 2×3 watts sous 8 ohms, entrée phono.

Sansui AU-9900A
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-9900A

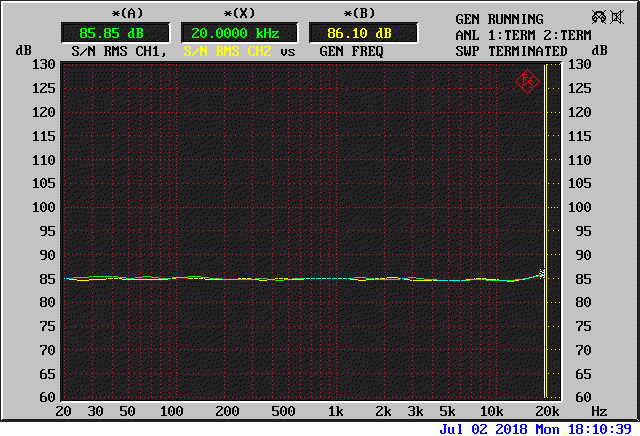

Rapport signal/bruit sous 8 ohms (50w à 1khz) entrée phono. Pondération A.

Sansui AU-9900A
Sansui AU-9900A
Sansui AU-9900A
Sansui AU-9900A

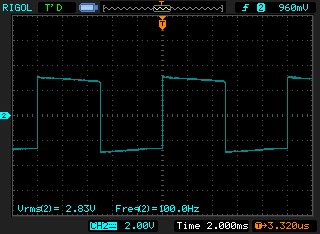

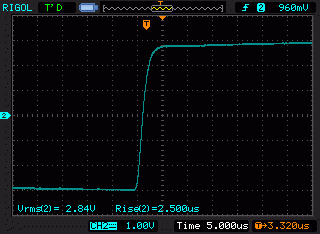

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Sansui AU-9900A
Sansui AU-9900A

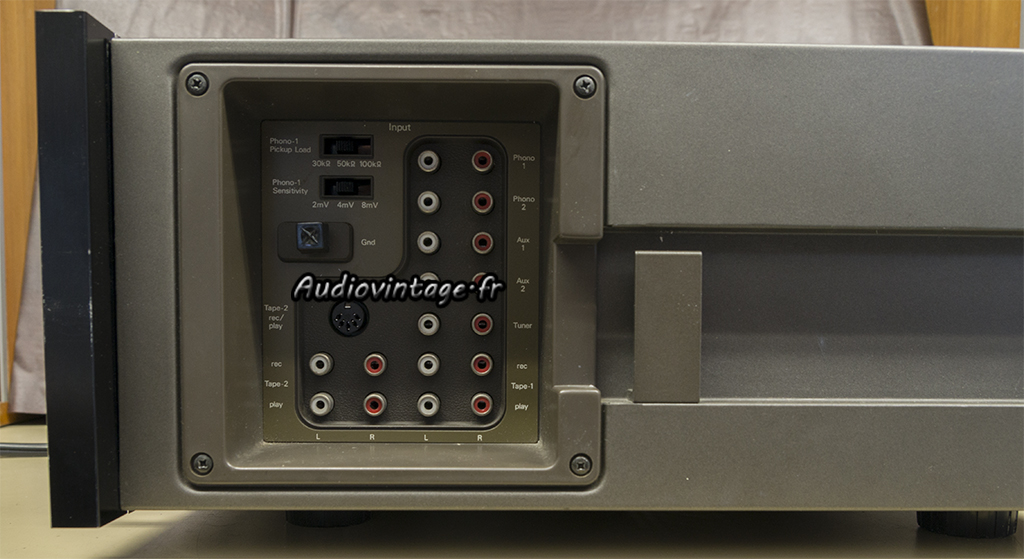

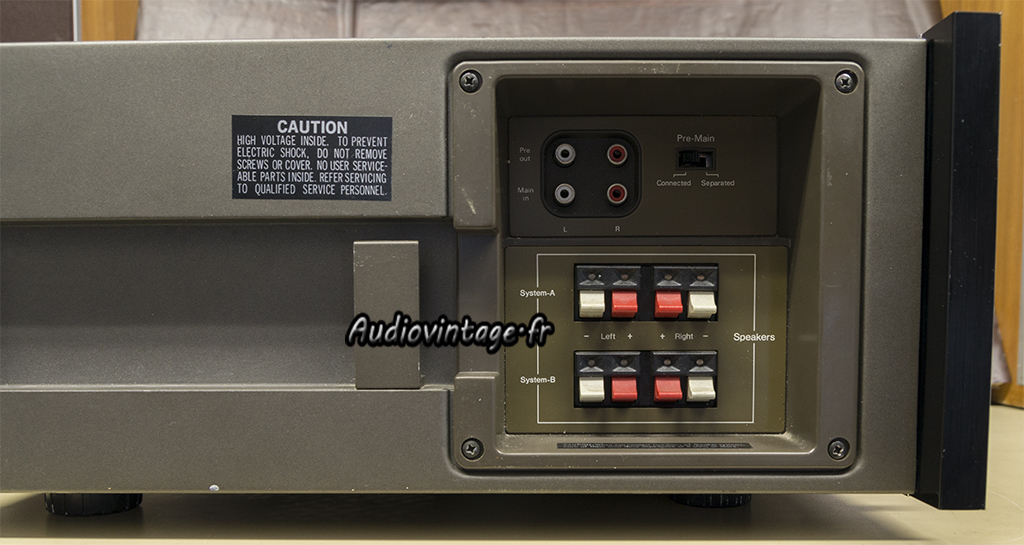

Connectique.

Sansui AU-9900A

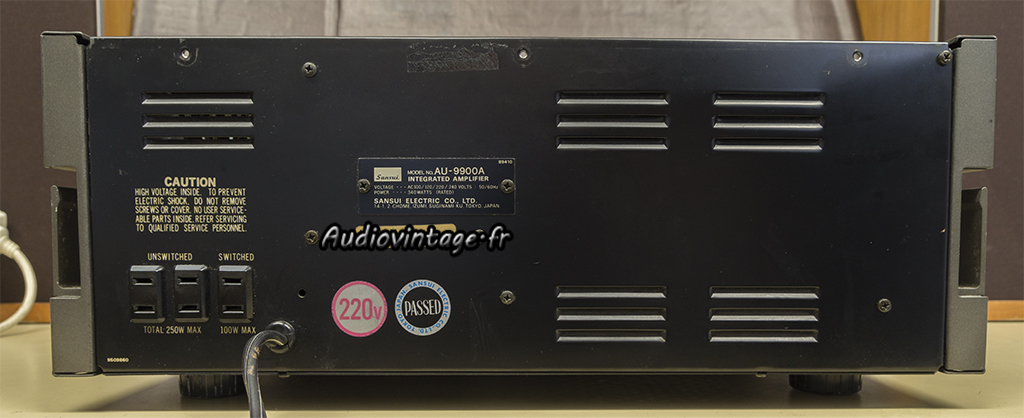

Les fesses de la bête.
