Un énième exemplaire de ce très bon petit intégré Revox A78 MKII.

Revox A78 MKII
Revox A78 MKII

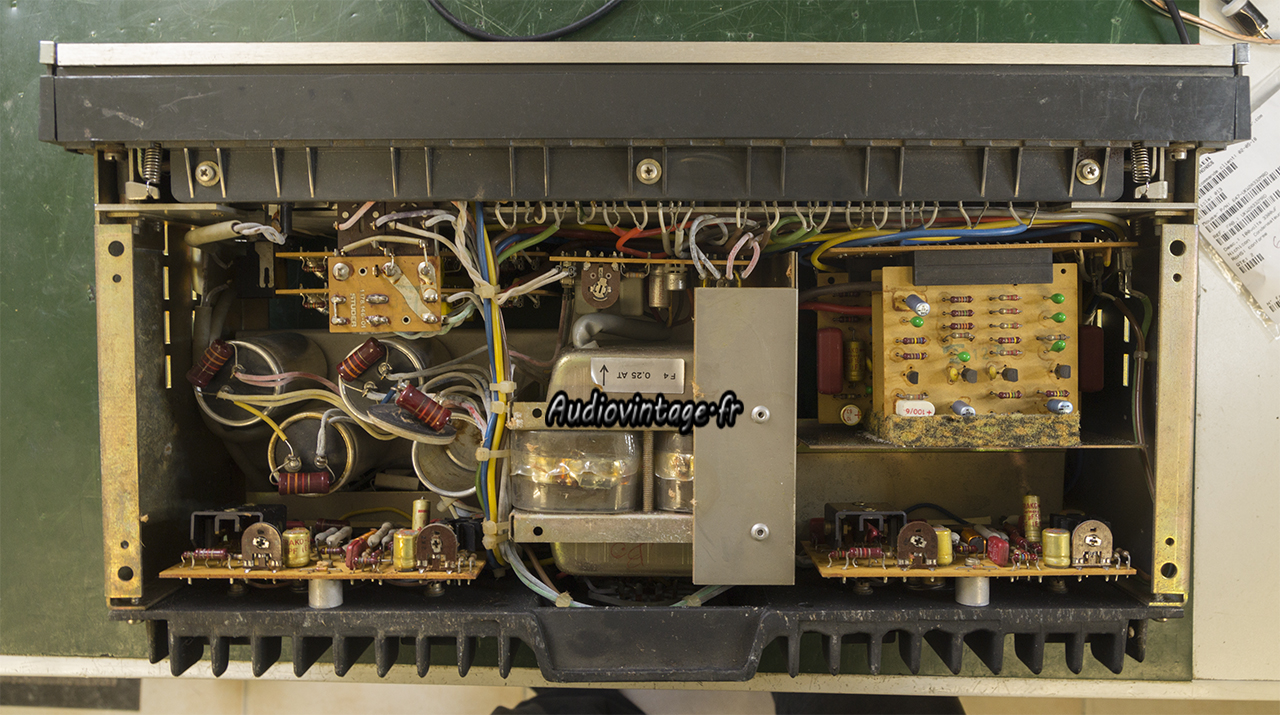

Comme vous pouvez le voir, l’essai avant intervention n’est pas vraiment possible 🙂
Le propriétaire m’a fourni un kit de « recapage » (incomplet et erroné comme souvent) que je vais donc, exceptionnellement, utilisé en partie pour la remise à niveau de la bête.

Revox A78 MKII

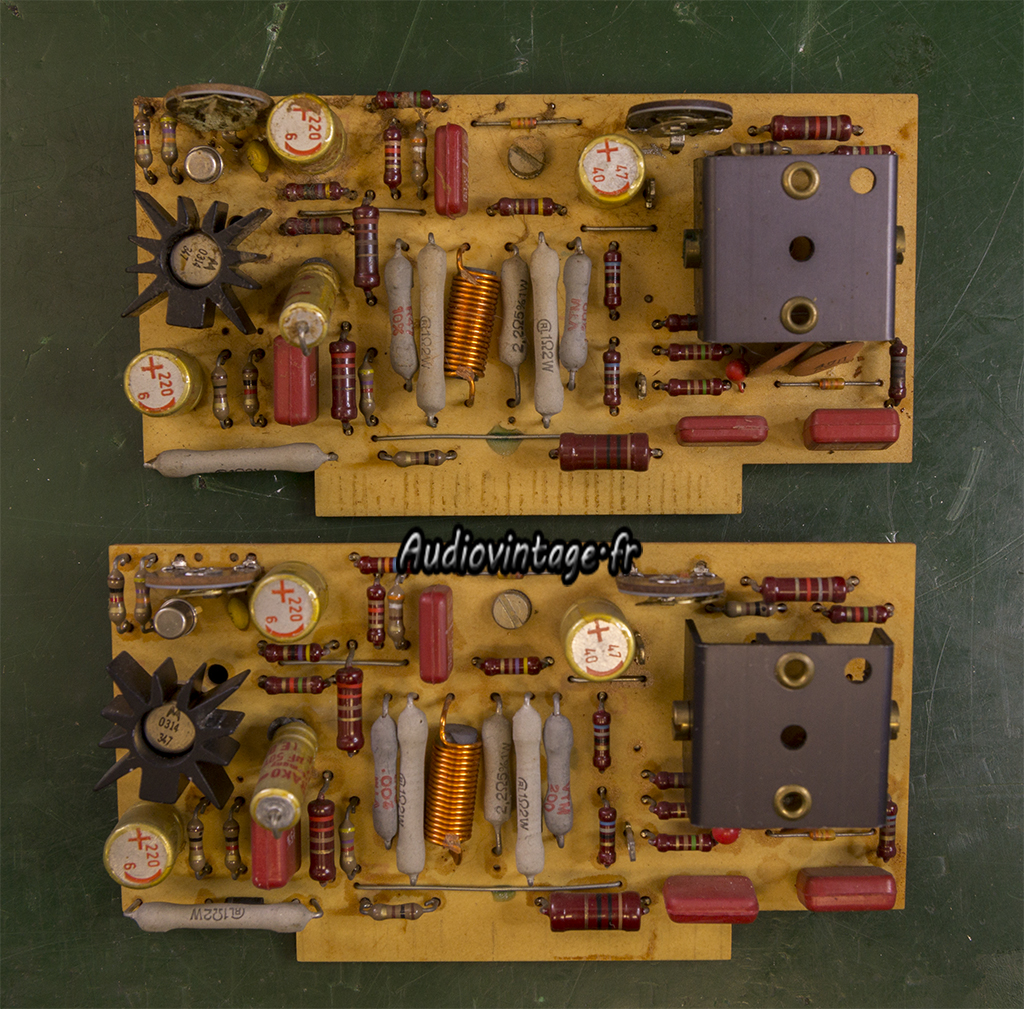

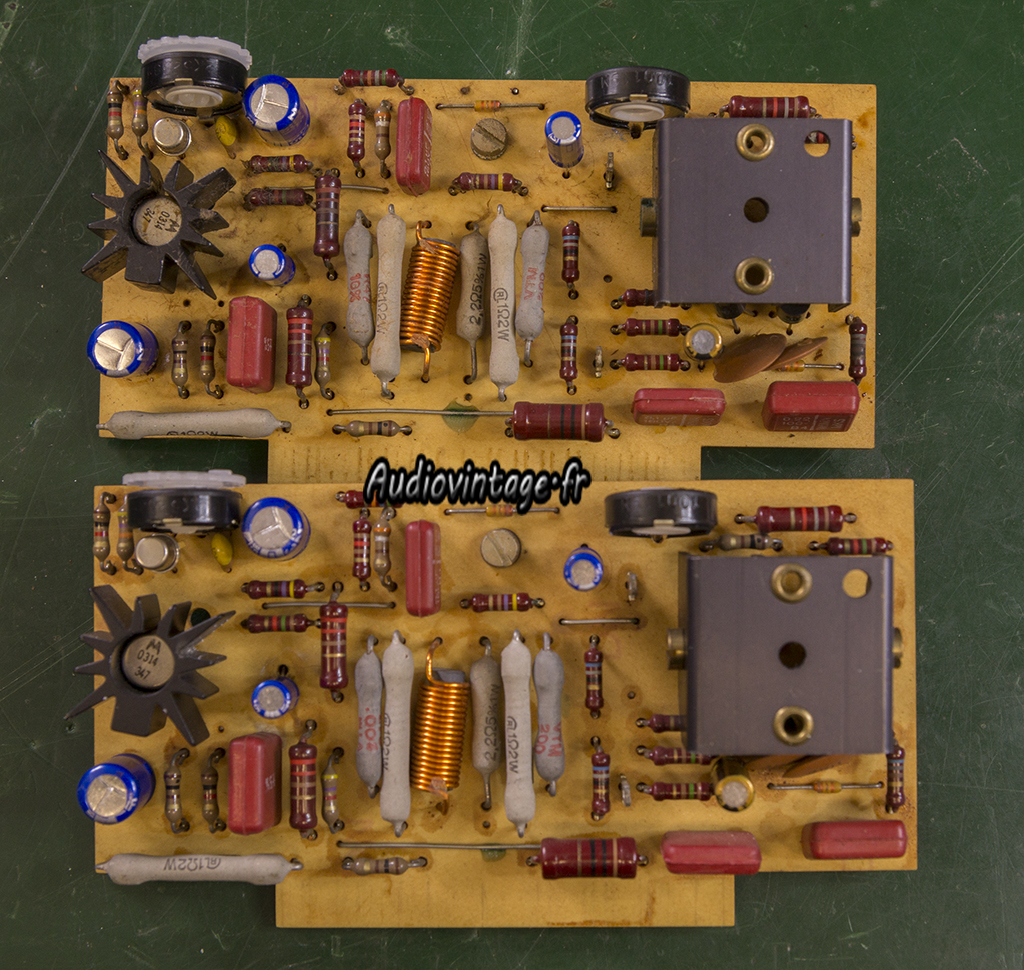

Les deux circuits drivers en mauvais état.

Revox A78 MKII
Condensateurs et résistances ajustables neufs.

Revox A78 MKII

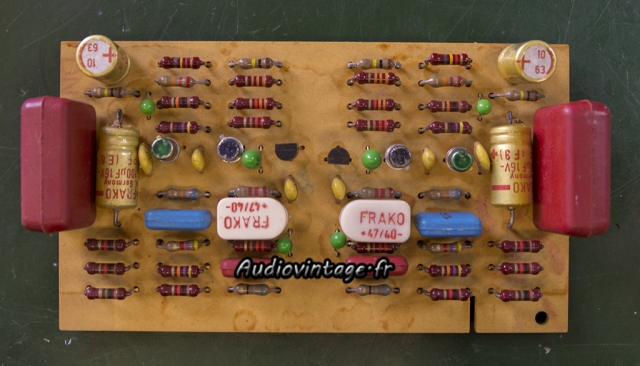

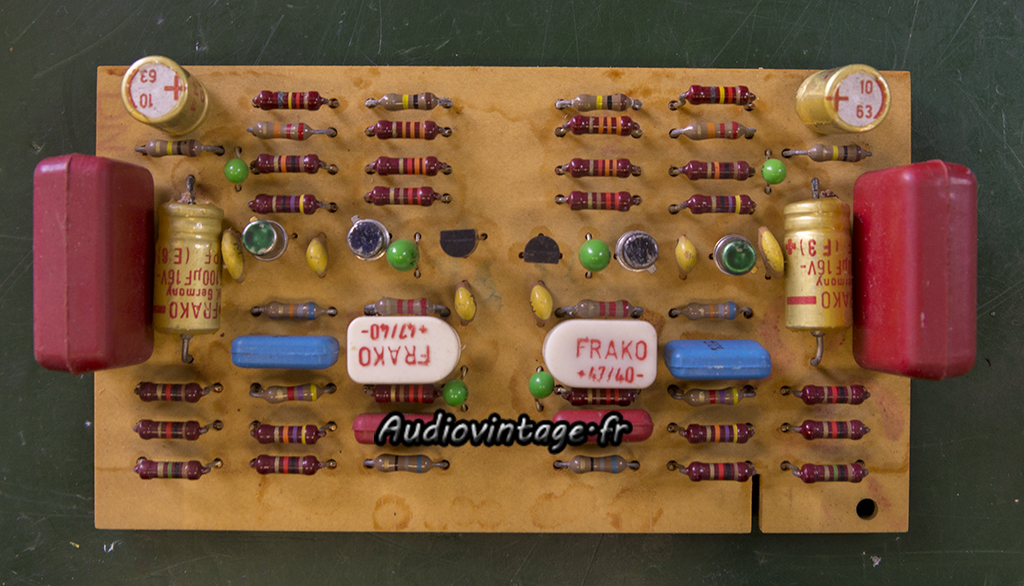

Les deux circuits de tonalité.

Revox A78 MKII

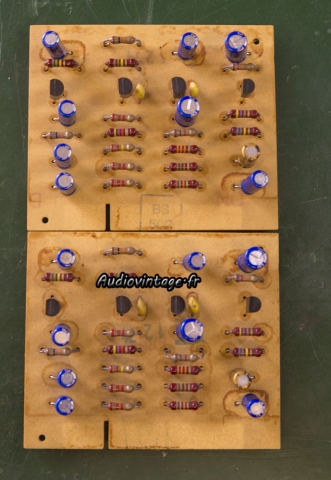

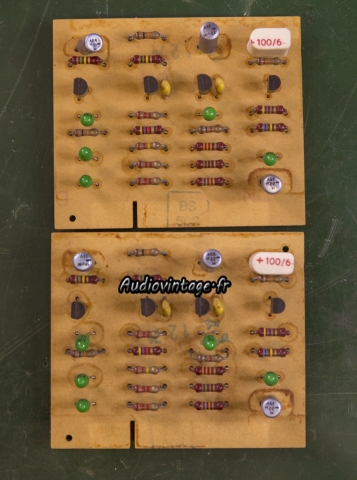

Une fois révisés.

Revox A78 MKII
Étage phono.

Revox A78 MKII

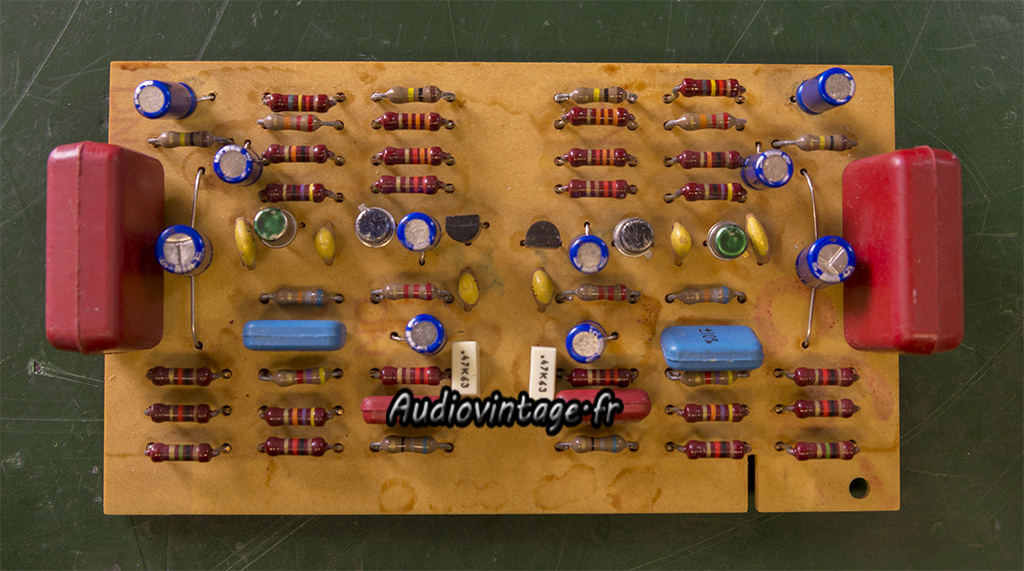

Une fois revu.

Revox A78 MKII

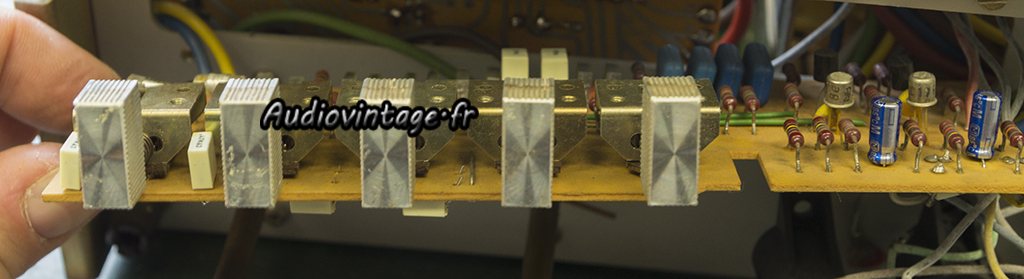

Derrière la façade, il y a aussi du monde.

Revox A78 MKII

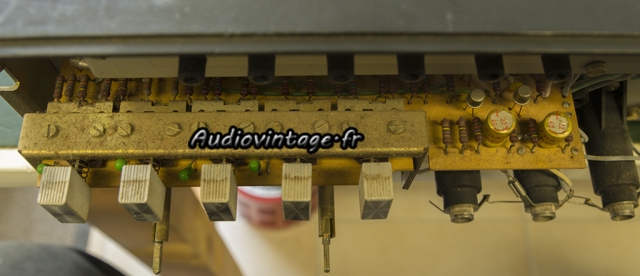

Condensateurs neufs en place.

Revox A78 MKII

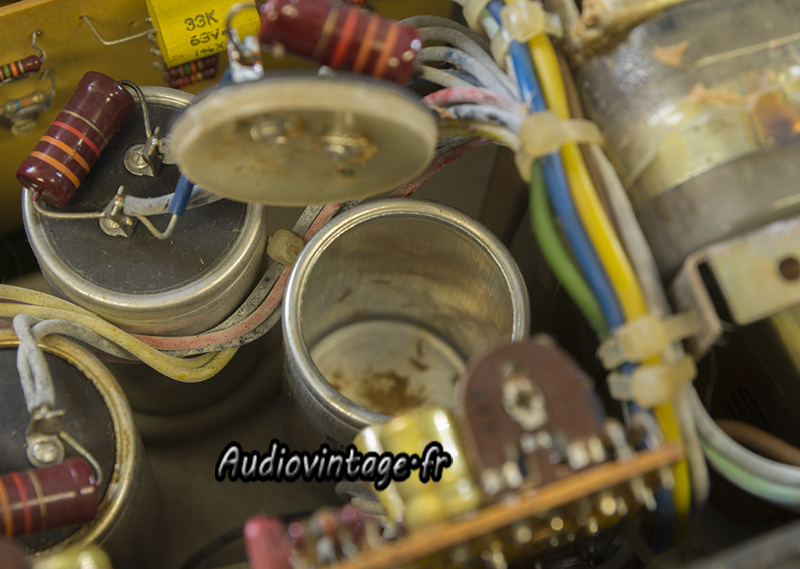

Les deux Frako bien cachés à remplacer également.

Revox A78 MKII
Fait.

Revox A78 MKII

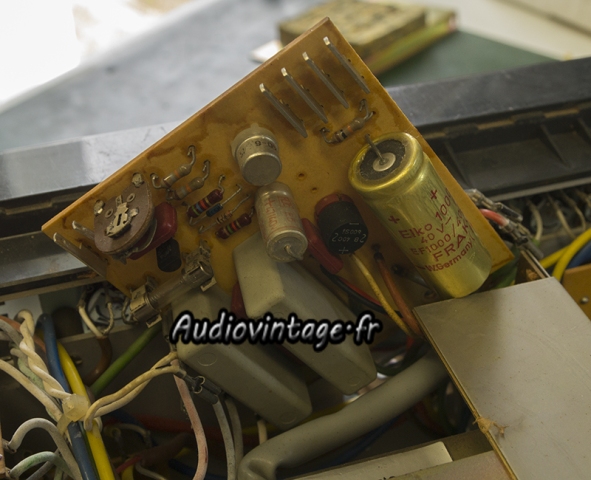

Le circuit d’alimentation à revoir.

Revox A78 MKII

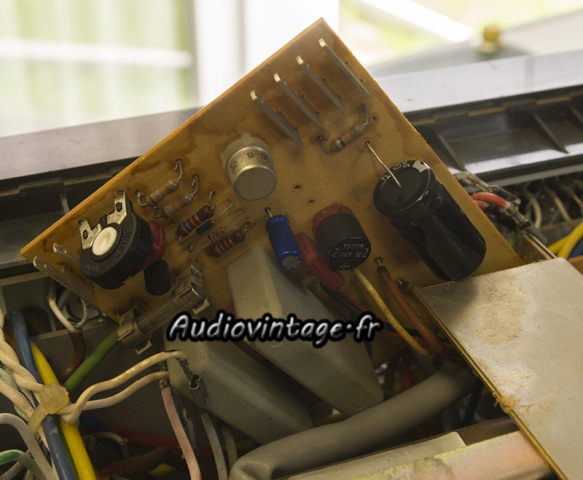

Circuit d’alimentation revu.

Revox A78 MKII
Condensateurs de filtrage neufs en place. L’appareil est réglé (alim, offset,bias) puis passage au banc de mesure.

Revox A78 MKII
Distorsion relevée à la puissance nominale sous 8 ohms, entrée Tuner.

Revox A78 MKII
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée tuner.

Revox A78 MKII

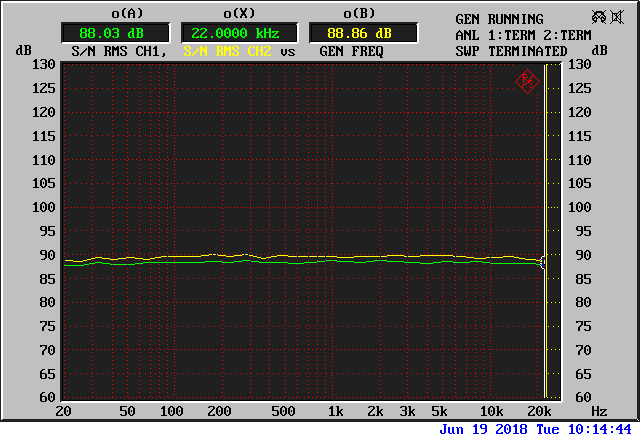

Rapport signal/bruit sous 8 ohms (10w à 1khz) entrée tuner. Pondération A

Revox A78 MKII

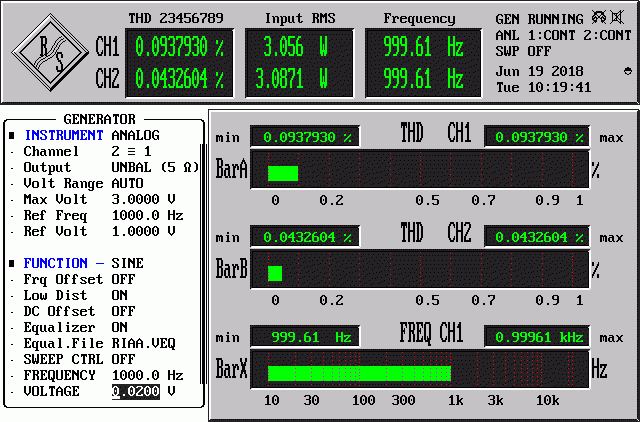

Distorsion relevée à 2×3 watts sous 8 ohms, entrée phono.

Revox A78 MKII

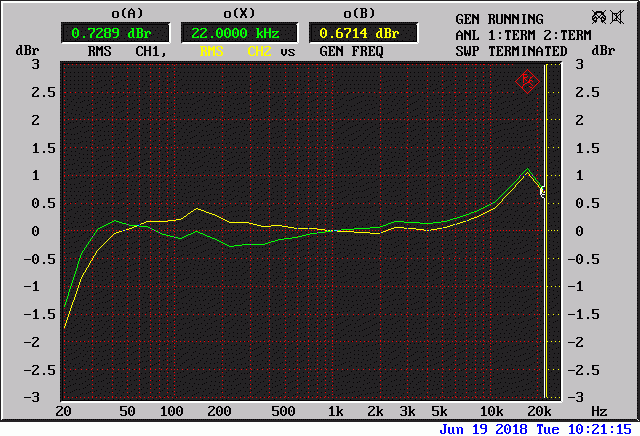

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Revox A78 MKII
Rapport signal/bruit sous 8 ohms (10w à 1khz) entrée phono. Pondération A.

Revox A78 MKII
Revox A78 MKII
Revox A78 MKII
Revox A78 MKII

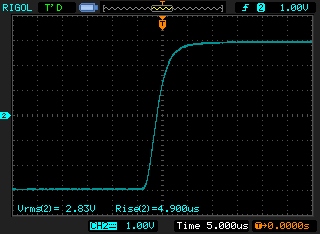

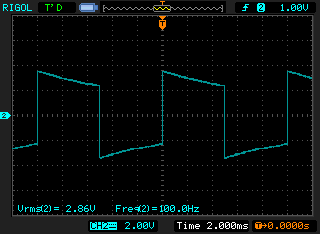

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Revox A78 MKII

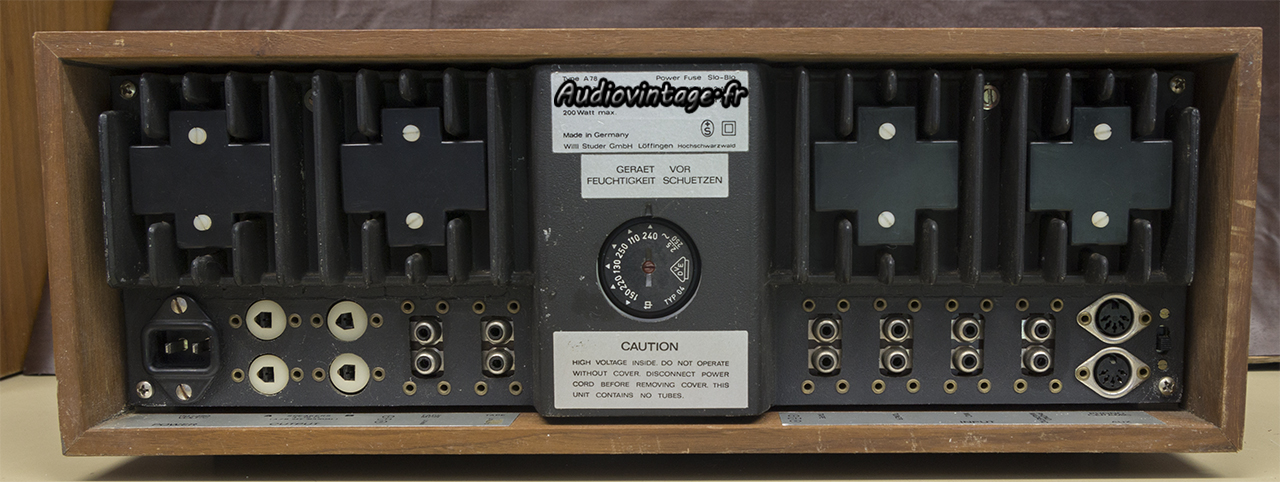

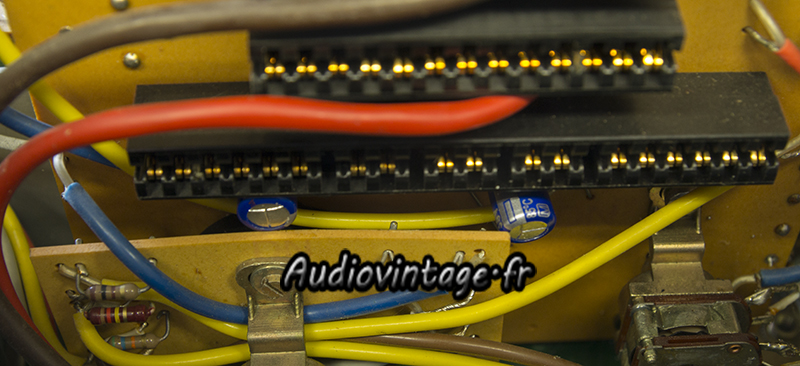

Connectique.
