Bruit bizarre, odeur et fumée, et voici un Sugden A28 en panne.

Sugden A28
Son propriétaire l’a confié à un réparateur qui s’est bien « planté ».
Après avoir remplacé un nombre conséquent de composants (résistances, transistors, diodes), et n’arrivant pas à faire fonctionner l’appareil, celui-ci a été rendu avec une explication que l’on pourrait qualifier de vaseuse concernant la panne…

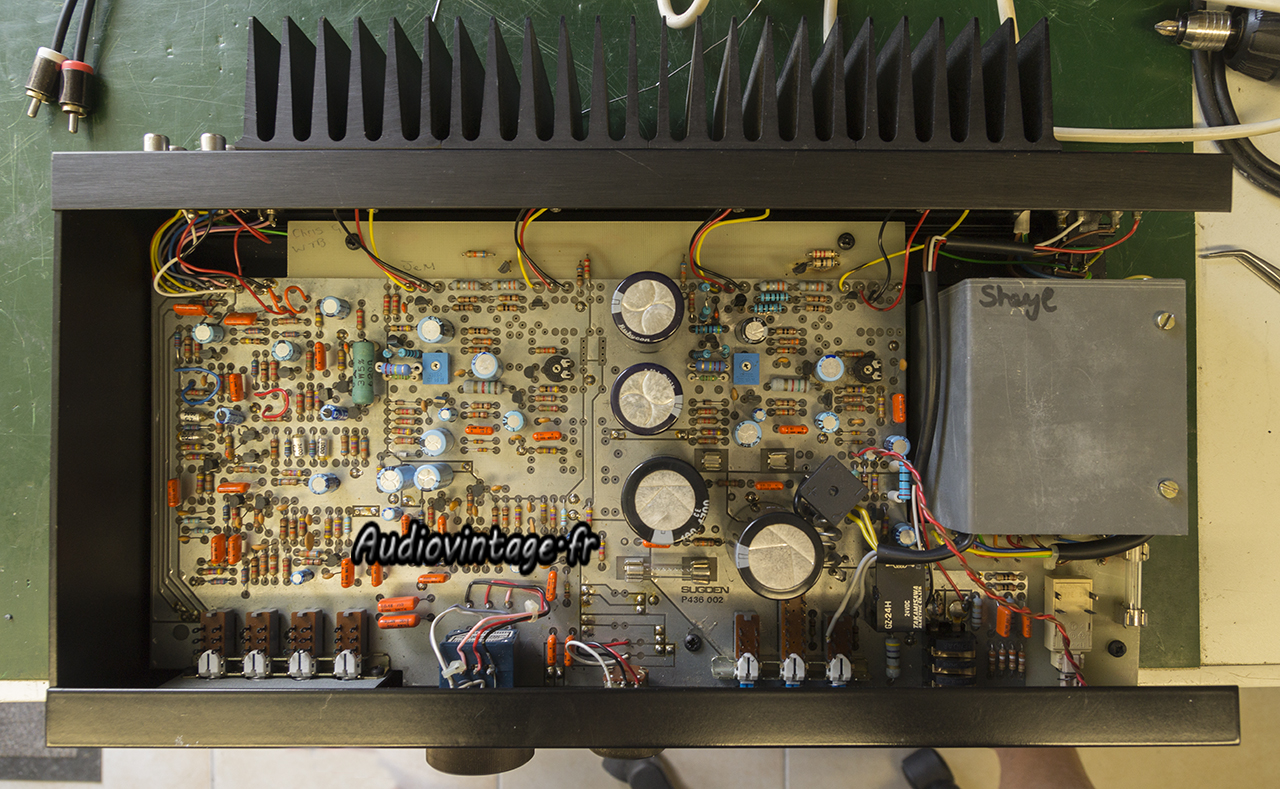

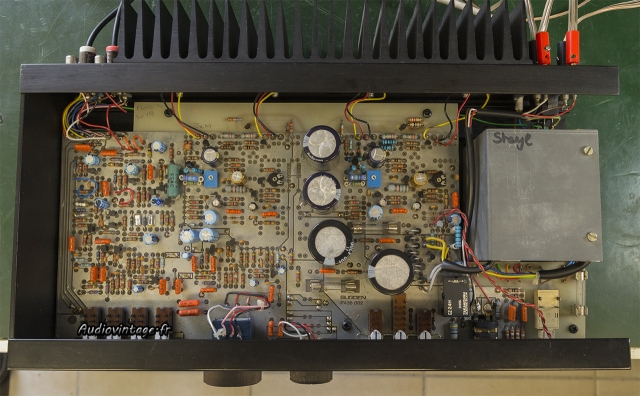

Les pistes du circuit imprimé, fragile par défaut, n’ont pas appréciées la chaleur des composants qui ont brulés ni les assauts de l’intervenant passé derrière.
J’ai dû reprendre de nombreuses soudures, voir les pistes en elles-mêmes.

Le souci principal étant l’utilisation de transistors très probablement contrefaits pour la réparation.
A l’aspect physique « curieux » de ceux-ci s’est ajouté la mesure d’un BC639 n’ayant aucun contact entre ses pattes.
J’ai donc remplacé tous les transistors montés par le précédent intervenant par des modèles de provenance connue et reconnue, ce qui a permis de remettre l’appareil en route.

Sugden A28

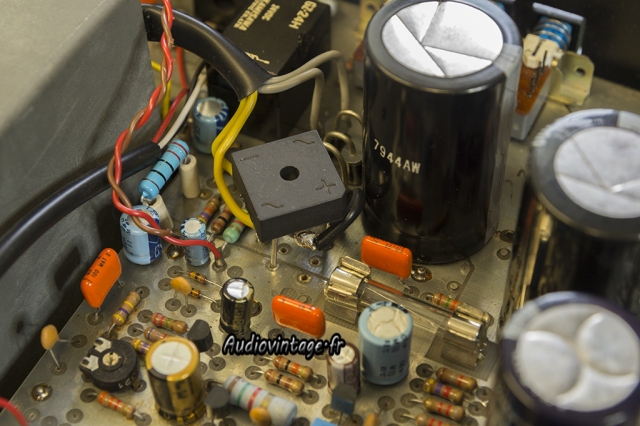

Autre « bidouille » bien moche, le montage d’un pont de diode à la place des 4 diodes de redressement originales.

Sugden A28
Mais tout ceci est de l’histoire ancienne.

Sugden A28

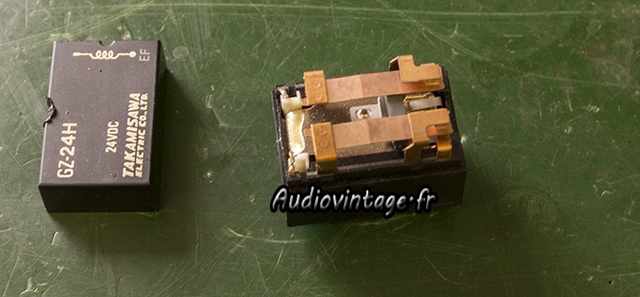

J’ai également démonté le relais de muting pour nettoyage.

Sugden A28
Pour terminer, j’ai remplacé quelques condensateurs chimiques et réglé le courant de repos (200ma, il chauffe bien, classe A glissante), et la symétrie d’écrêtage.

Sugden A28
Distorsion relevée à 2×35 watts sous 8 ohms, entrée aux.

Sugden A28

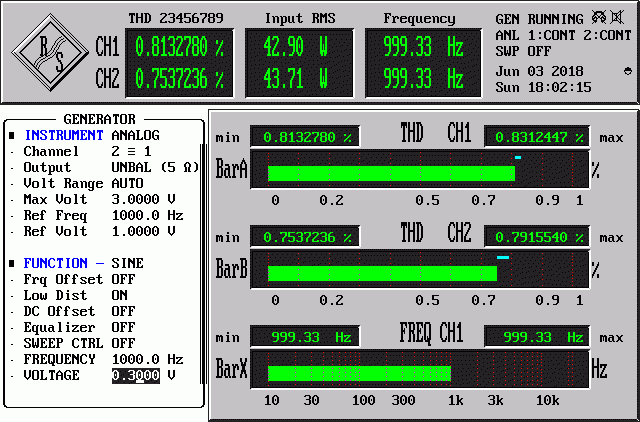

n peu plus de 40 watts par canal avant écrêtage.

Sugden A28
Pour le fun, relevé de la distorsion à 1khz de 0 à 10w sous 8 ohms sur le canal gauche.
En jaune la puissance de sortie (échelle à droite) et en vert la courbe de distorsion (échelle à gauche).

Sugden A28

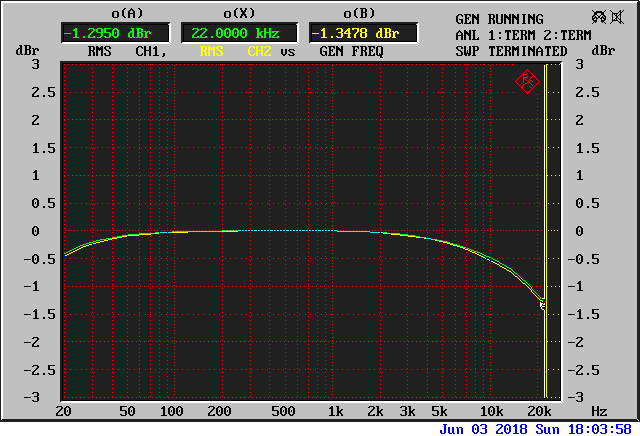

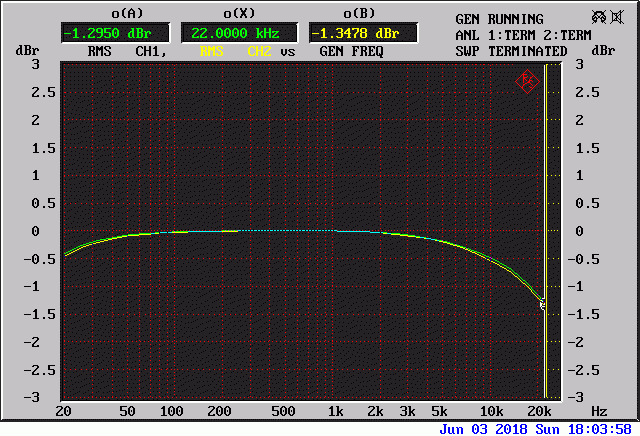

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sugden A28
Rapport signal/bruit sous 8 ohms (10w à 1khz) entrée Aux. Pondération A.

Sugden A28
Distorsion relevée à 2×3 watts sous 8 ohms, entrée phono.

Sugden A28

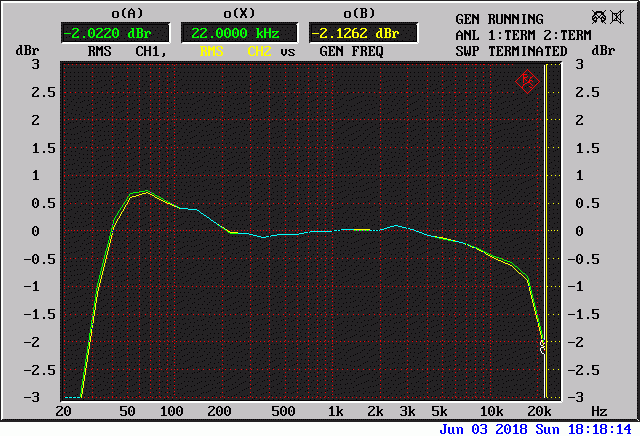

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sugden A28

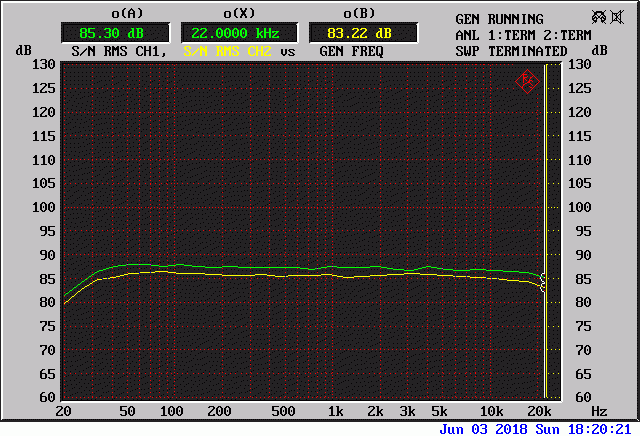

Rapport signal/bruit sous 8 ohms (10w à 1khz) entrée phono. Pondération A.

Sugden A28
Sugden A28
Sugden A28
Sugden A28

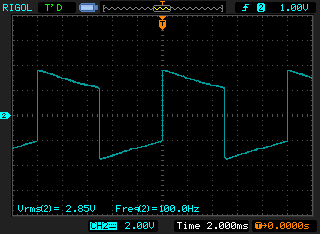

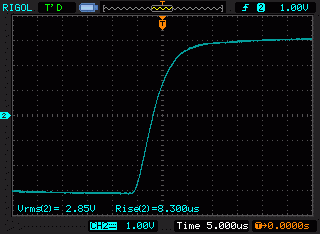

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Sugden A28

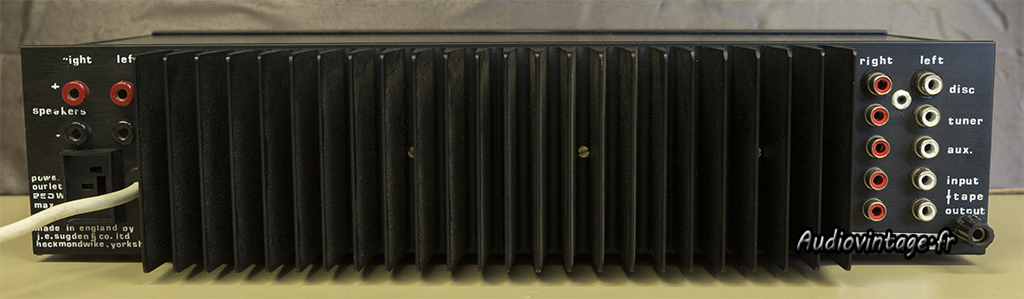

Connectique (avec une prise de masse phono revue).
