Marantz 3250B

Marantz 3250B

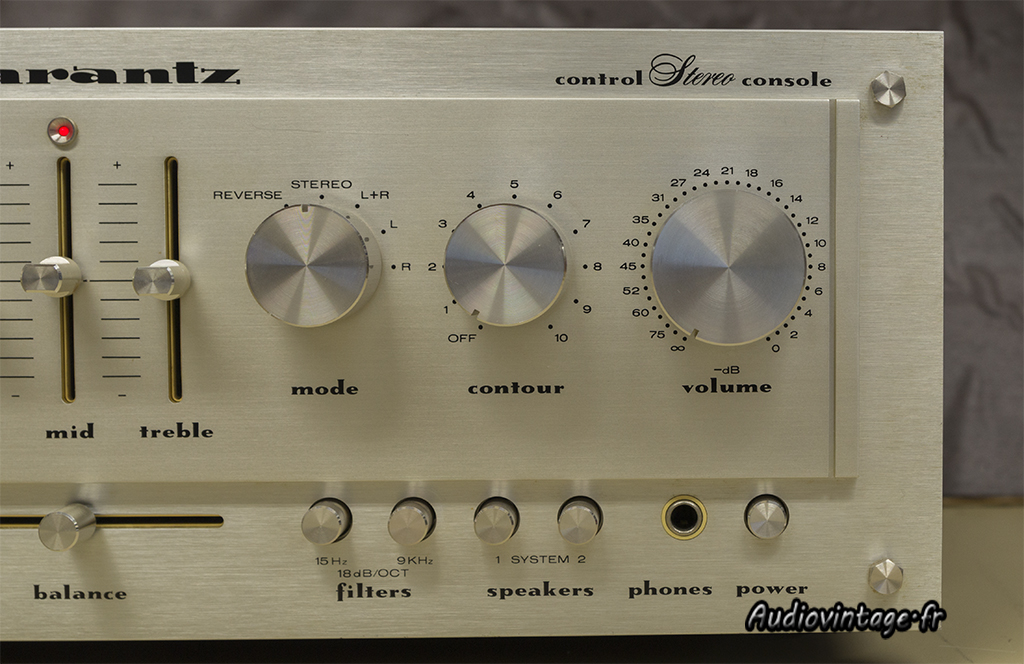

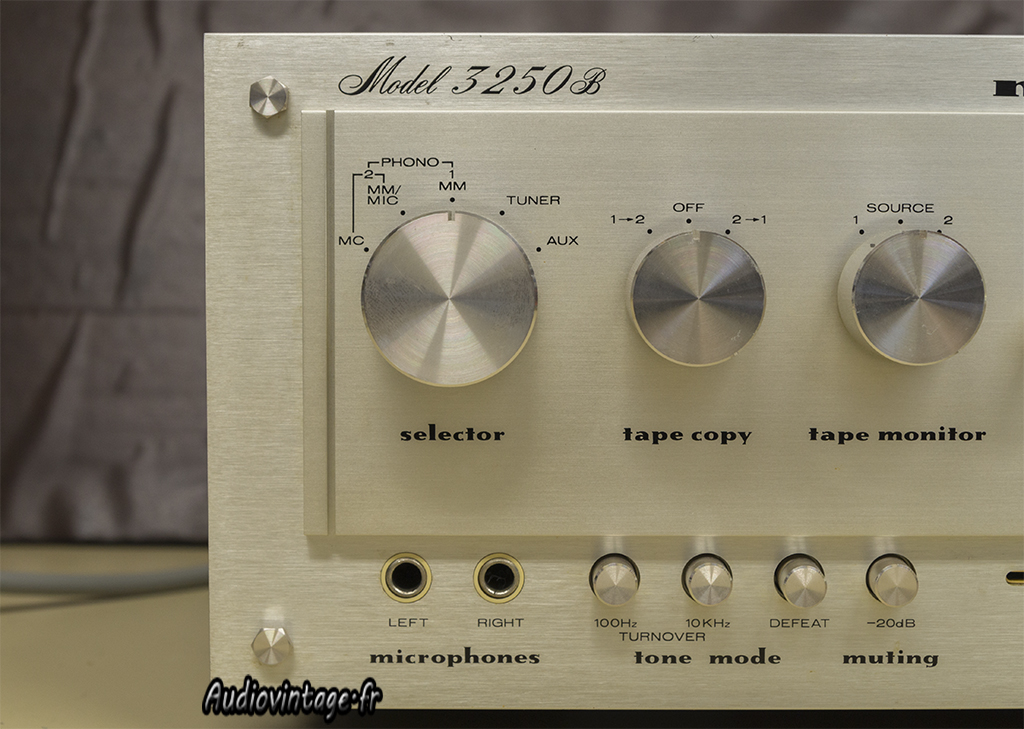

Accompagnant l’amplificateur de puissance 170DC, ce préampli Marantz 3250B est accueilli pour une révision salutaire.

Marantz 3250B
Il fonctionne, mais certaines commandes ont des mauvais contact.
L’étage phono est en panne sur les deux canaux, MC ou MM, panne plutôt commune et connue sur ce modèle.

Marantz 3250B

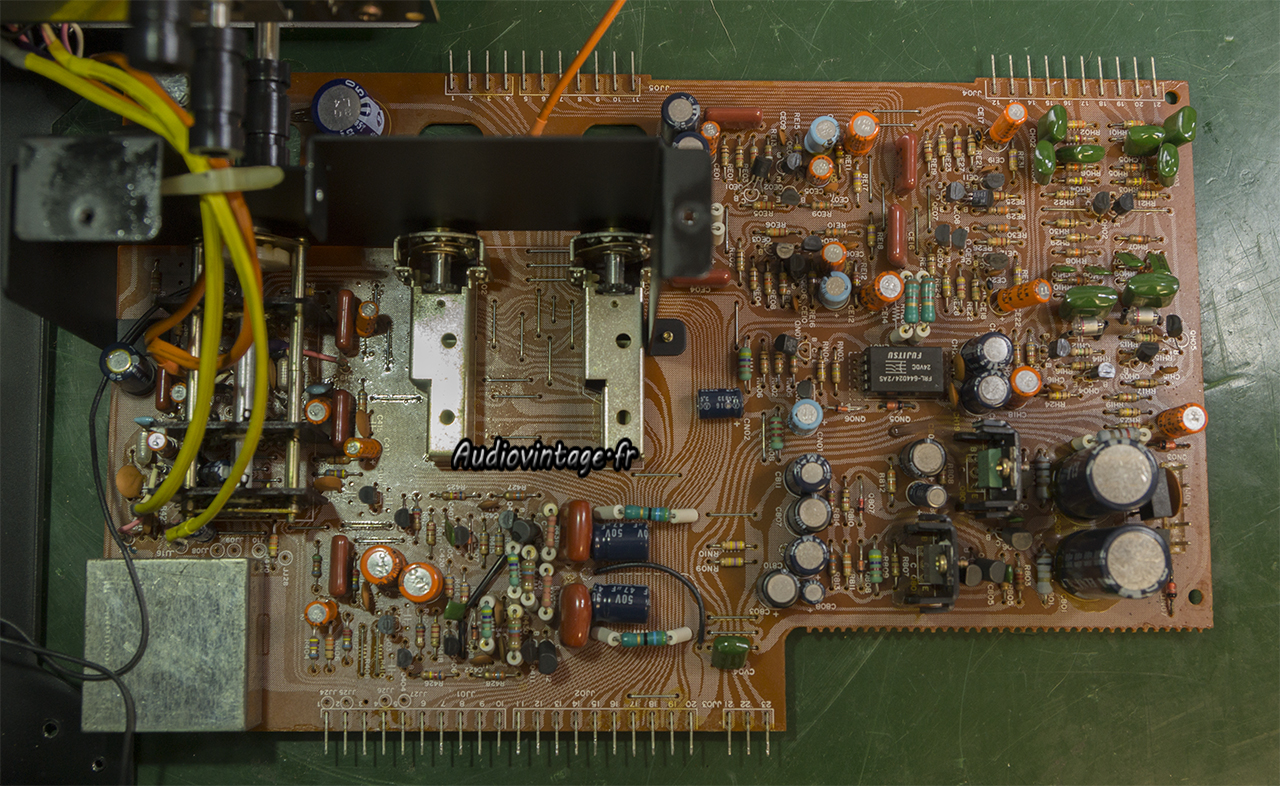

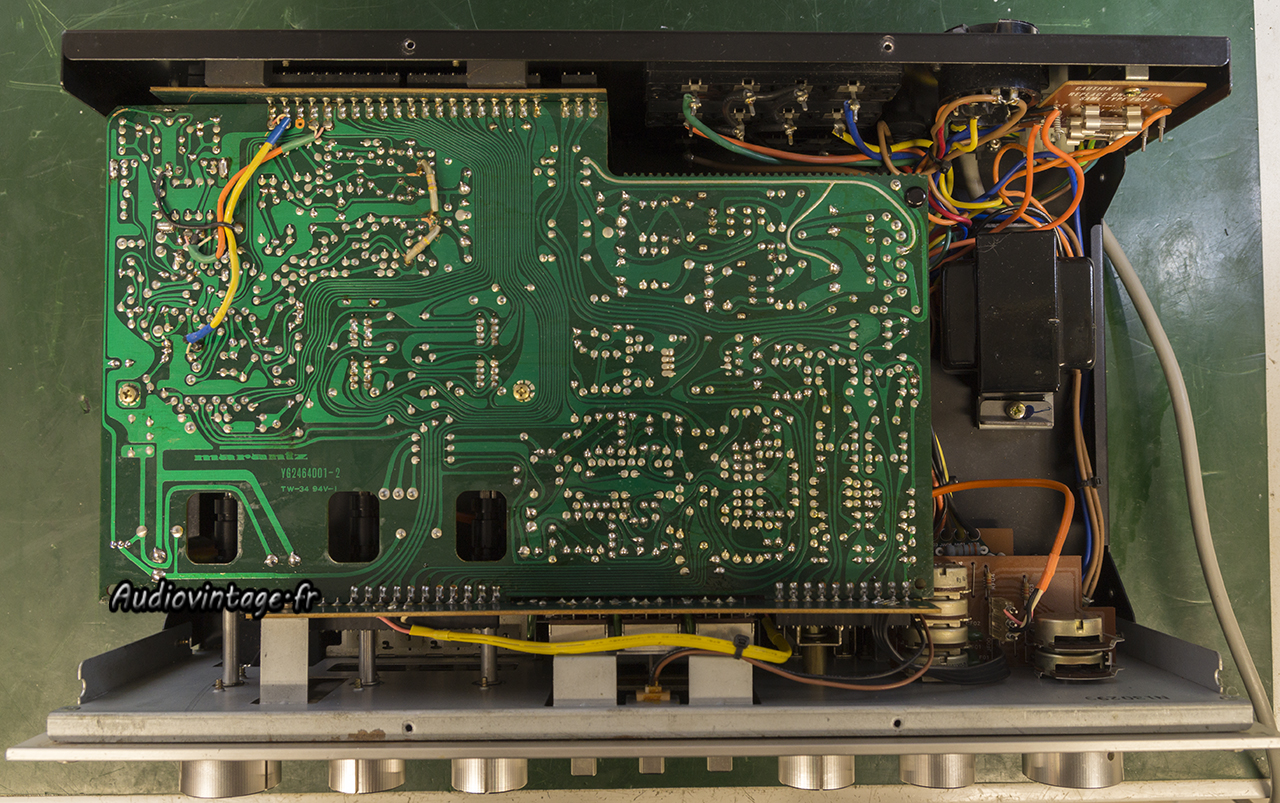

Démontage de la bête, tout se trouve sur un seul et même circuit, ce qui facilite les interventions et ce qui a certainement permis une belle réduction des coûts de fabrication 🙂
Du bon « vieux » transistor bipolaire, pas de circuit intégré et c’est tant mieux !

Marantz 3250B

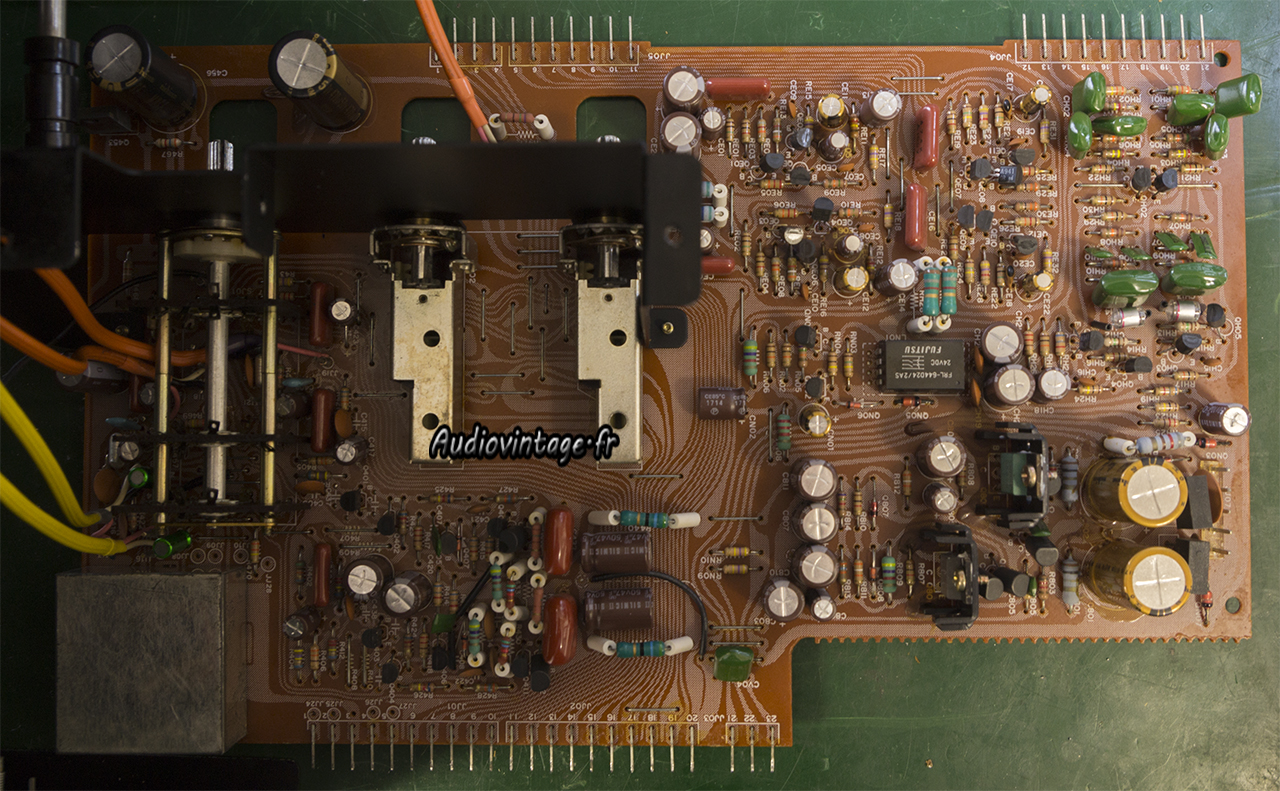

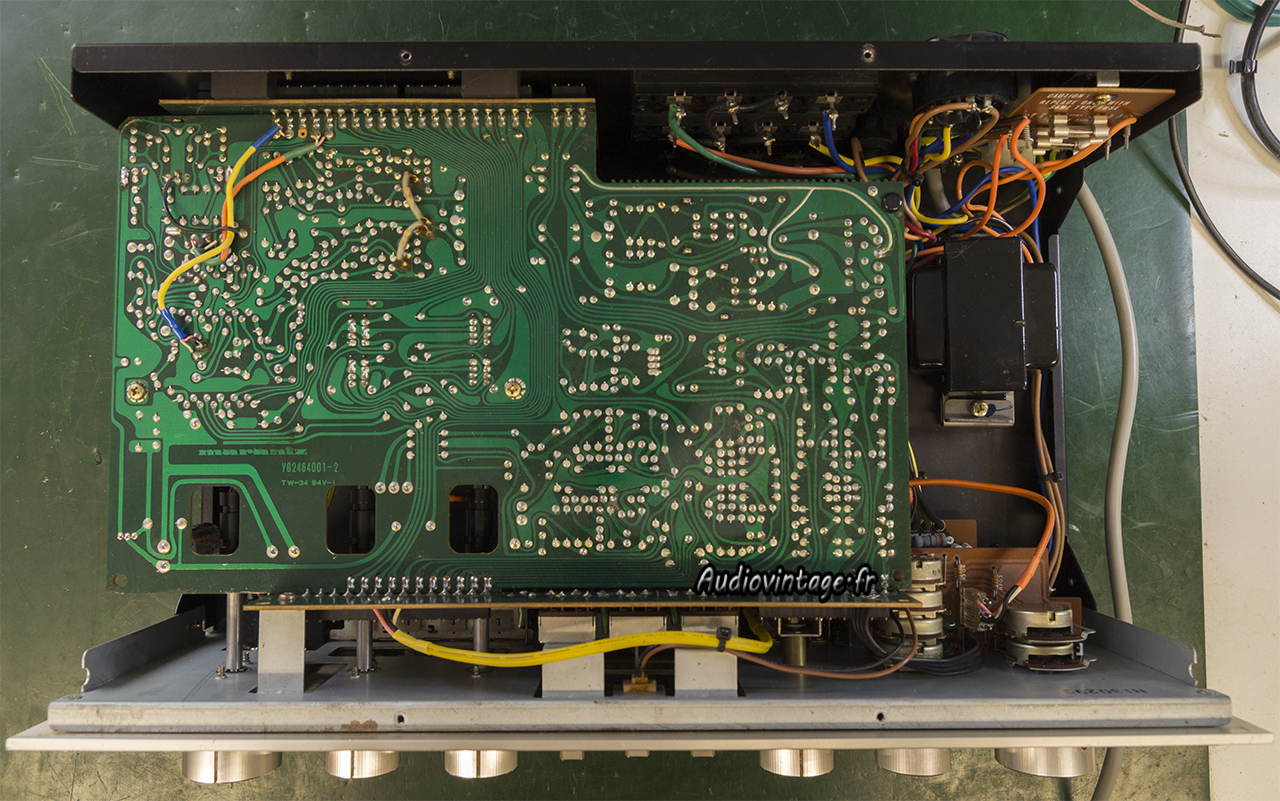

Le même circuit révisé et réparé. Les condensateurs chimiques ont été remplacés. Deux résistances, responsables de la panne de l’étage phono ont été changés.
J’en profite pour nettoyer correctement les sélecteurs, et les broches de connections du circuit.

Marantz 3250B
Le tout est remonté, une dernière vérification sous différents angles avec un éclairage puissant montre que certaines soudures sont en mauvais état. Elles sont refaites avant une dernière vérification pour être sûr de ne pas en avoir oublié.

Marantz 3250B
Distorsion relevée à 1v en sortie, entrée aux 2v.

Marantz 3250B
Même mesure mais à 11v en sortie.

Marantz 3250B
Réponse en fréquence à 1v en sortie, entrée Aux 2v, « defeat » enclenché.

Marantz 3250B

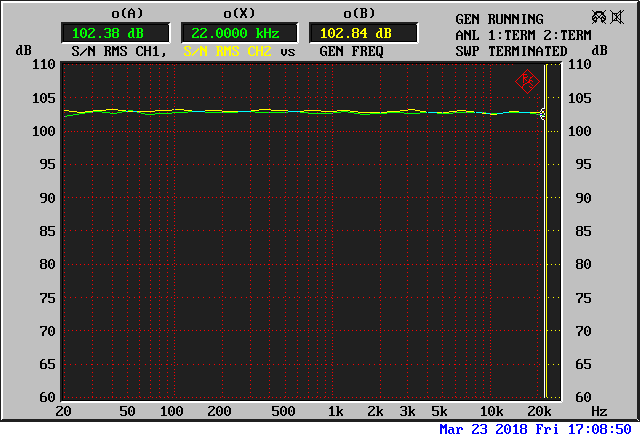

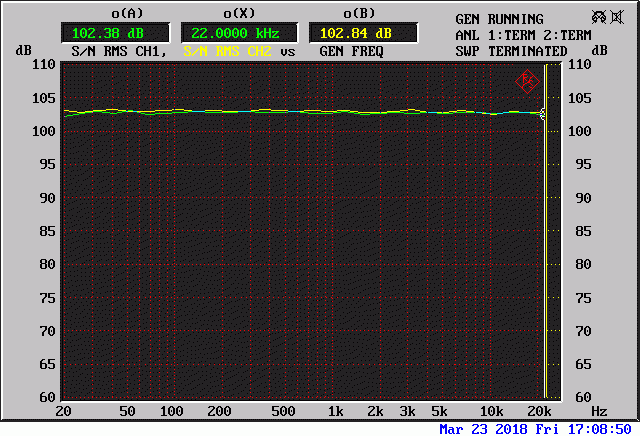

Rapport signal/bruit à 3v en sortie, entrée Aux 2v, A-weighting.

Marantz 3250B
Distorsion relevée à 1v en sortie, entrée phono MM 20mv.

Marantz 3250B
Réponse en fréquence à 1v en sortie, entrée phono MM 20mv, « defeat » enclenché.

Marantz 3250B

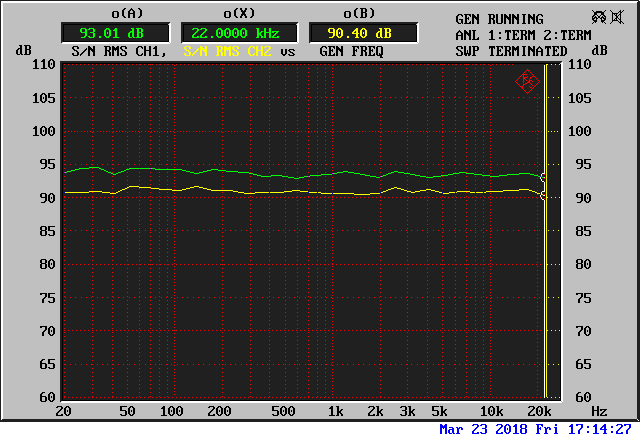

Rapport signal/bruit à 3v en sortie, entrée phono MM 20mv, A-weighting.

Marantz 3250B
Distorsion relevée à 1v en sortie, entrée phono MC 2mv.

Marantz 3250B

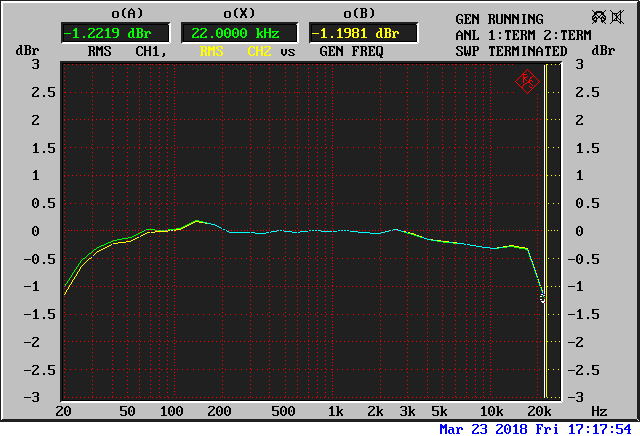

Réponse en fréquence à 1v en sortie, entrée phono MC 2mv, « defeat » enclenché.

Marantz 3250B

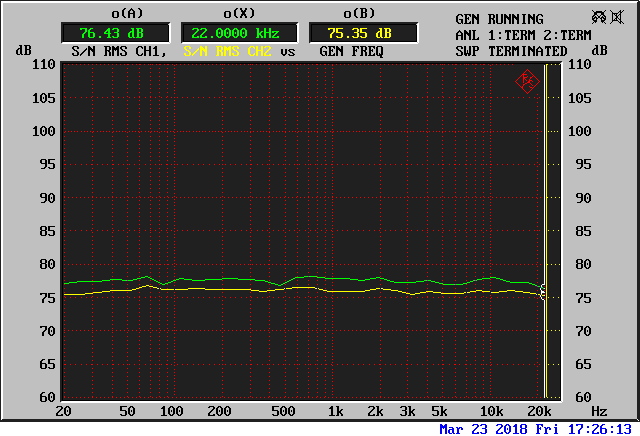

Rapport signal/bruit à 3v en sortie, entrée phono MC 2mv, A-weighting.

Marantz 3250B
Marantz 3250B
Marantz 3250B

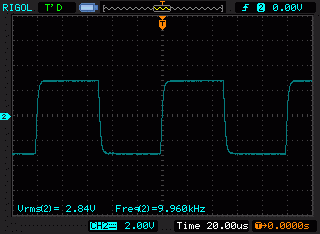

Signal carré à 100hz, 1khz et 10khz.

Marantz 3250B

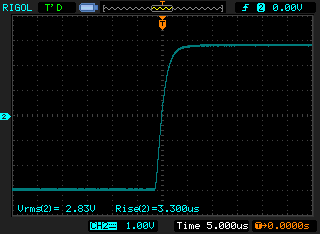

Temps de montée à 10khz.

Marantz 3250B
Marantz 3250B
Détails…

Marantz 3250B

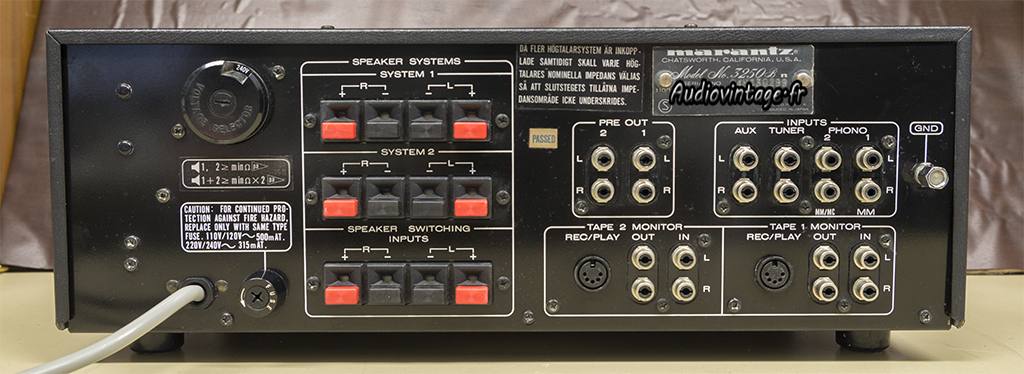

Connectique.
