Du gros, du lourd ! Un superbe exemplaire de Sansui QRX-7500 venu pour révision.

Sansui QRX-7500
Sansui QRX-7500

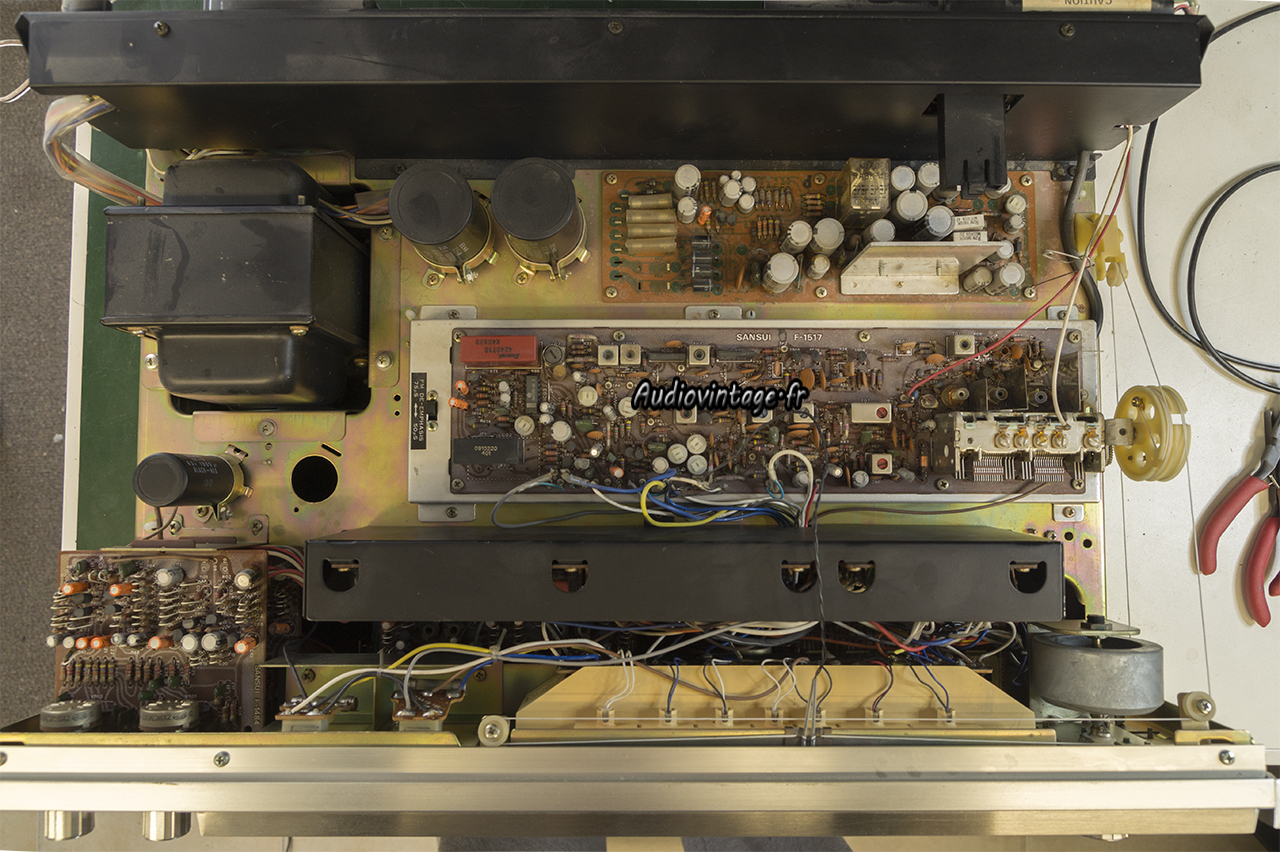

Il est beau, mais souffre de quelques petits soucis.
La façade est curieusement montée, la plupart des boutons frottent dans leur logement, l’aiguille du tuner est fortement décalée et il pourrait également capter un peu mieux, il y de multiples mauvais contacts et le relai montre des signes de fatigue…

Sansui QRX-7500

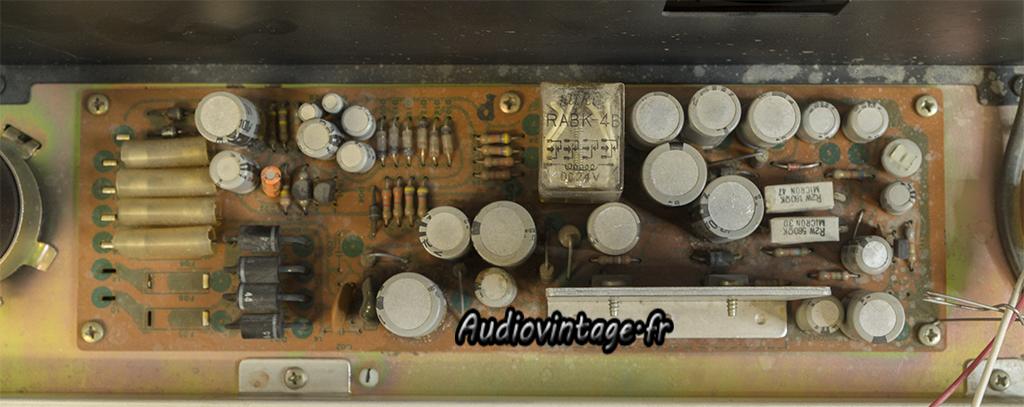

L’alimentation. On ne voit pas très bien mais il y a un peu de cette fichue colle devenue corrosive.

Sansui QRX-7500

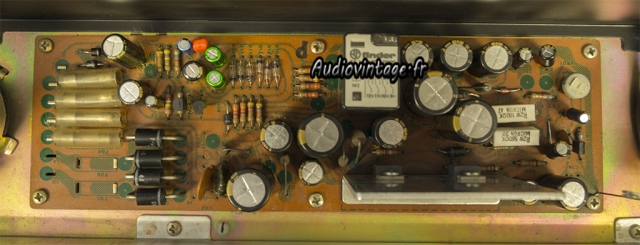

Nettoyage, relai et condensateurs neufs.

Sansui QRX-7500
Sansui QRX-7500

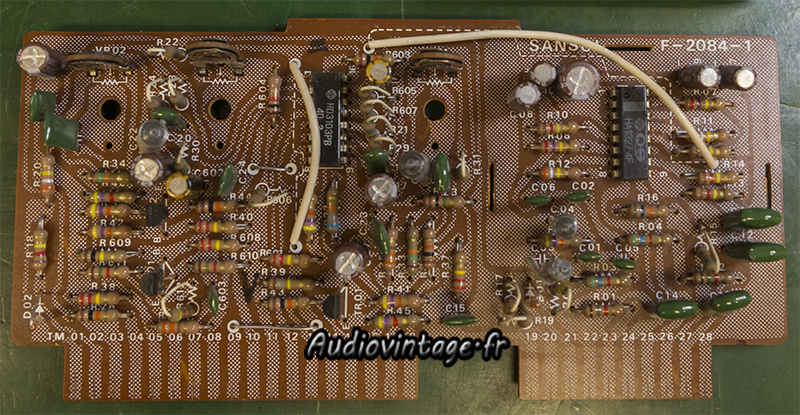

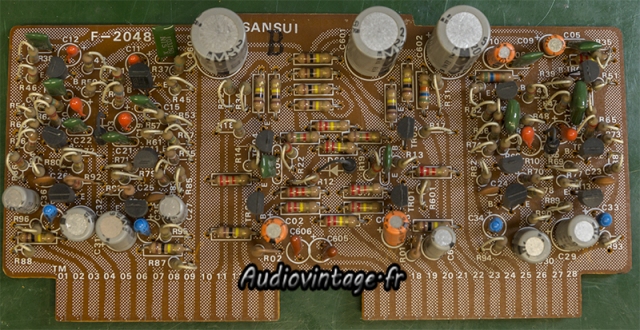

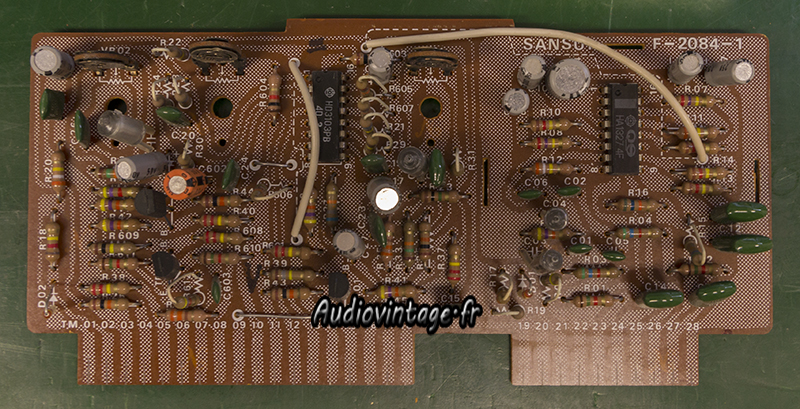

Ces deux circuits forment le circuit de décodage SQ. A noter que tous les QRX-7500 ne sont pas équipés des mêmes circuits.

Sansui QRX-7500
Sansui QRX-7500

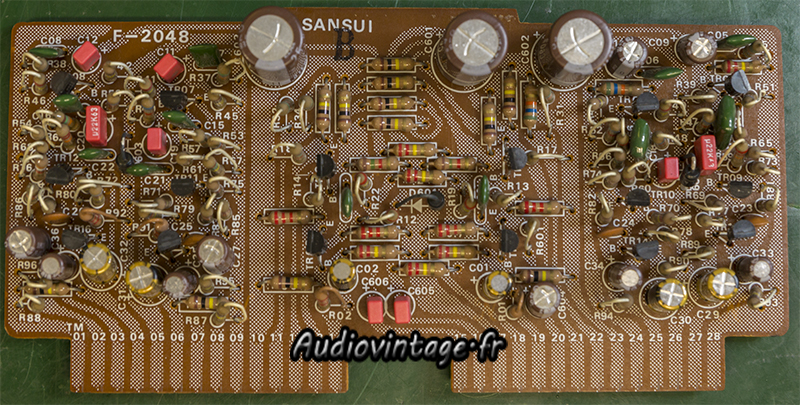

Beaucoup de travail. Nettoyage des ajustables qui étaient oxydés, remplacement des chimiques et des transistors « à problème ».

Sansui QRX-7500

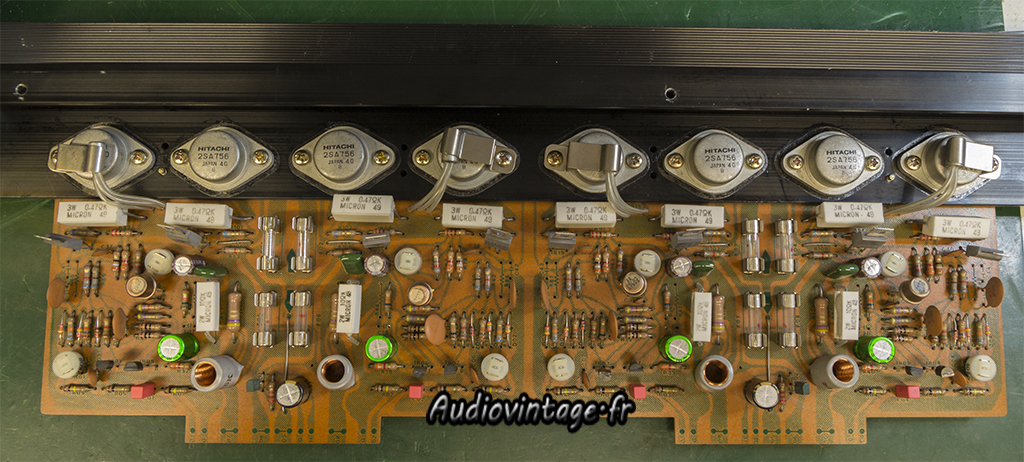

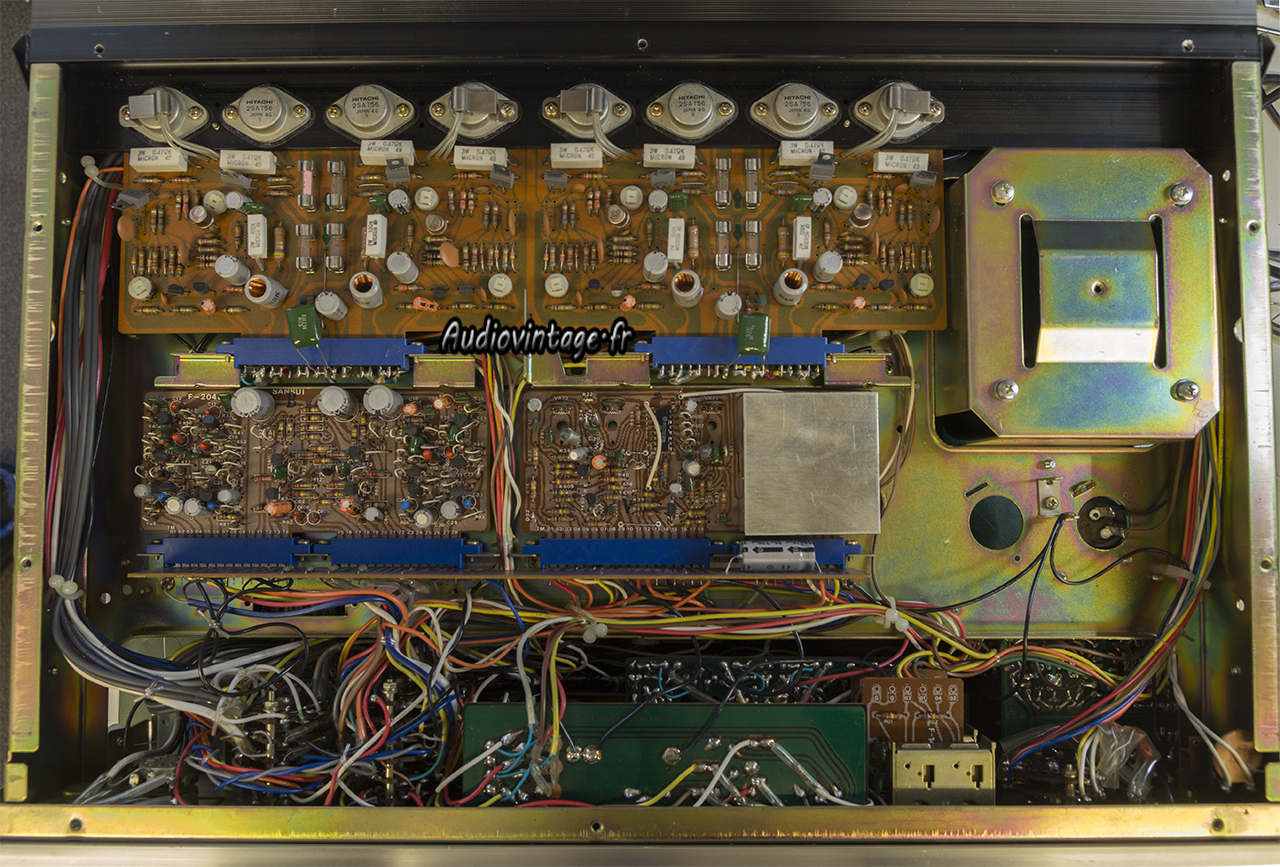

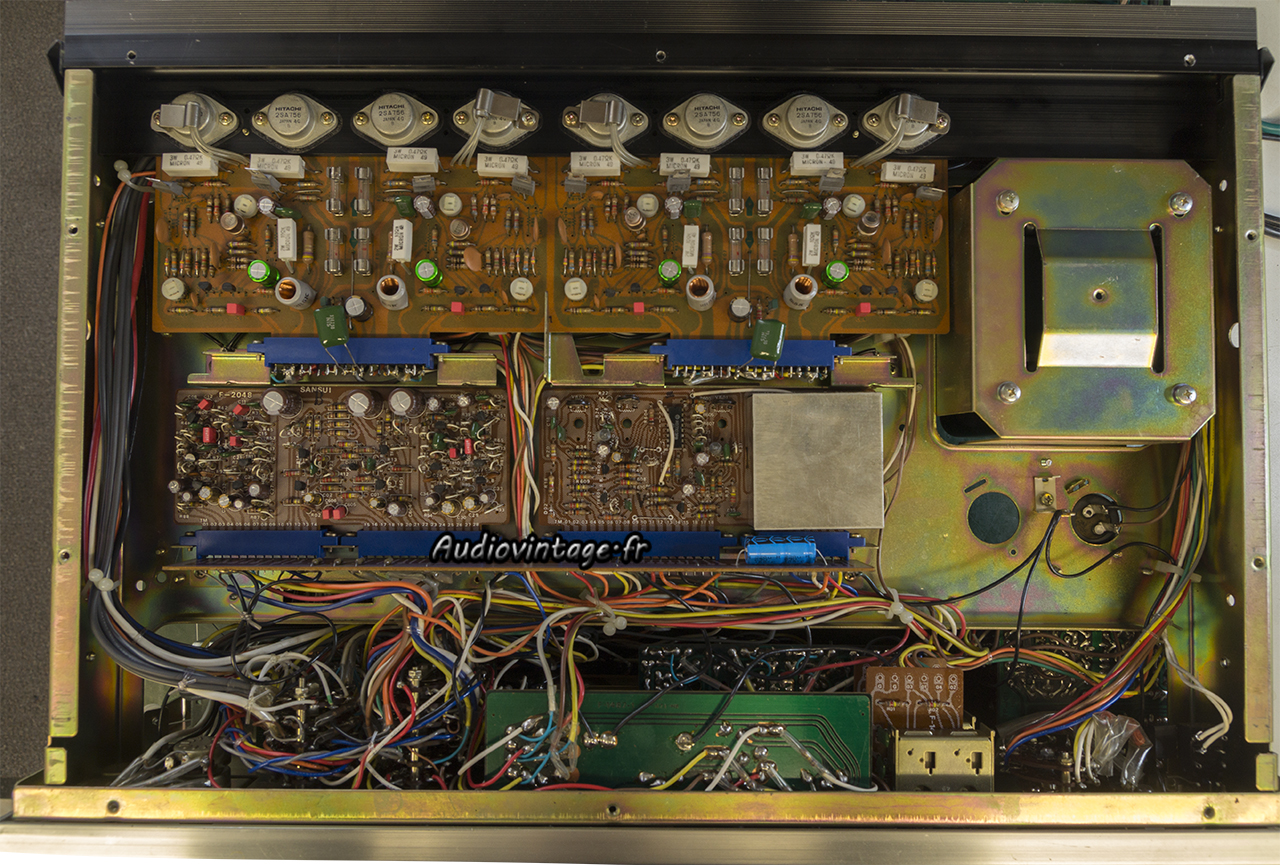

Il y a du monde ici aussi, 4 canaux, ne l’oublions pas.

Sansui QRX-7500

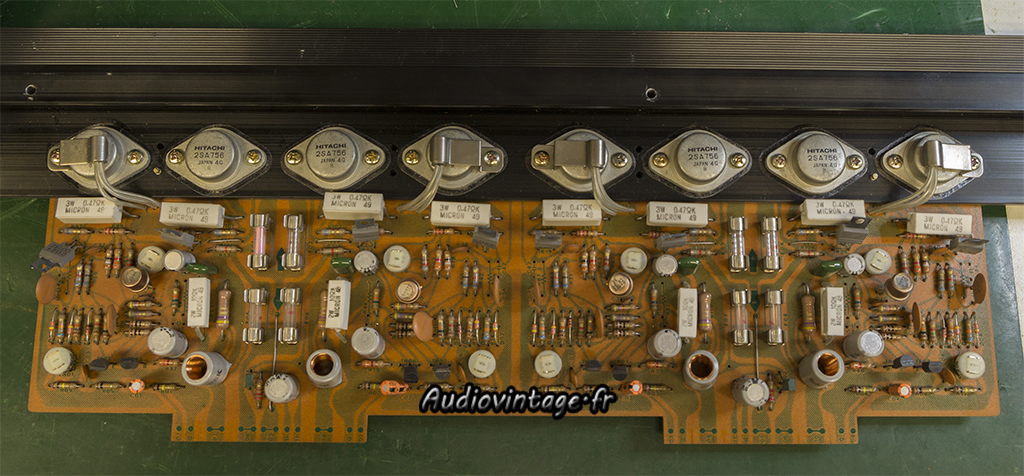

Chimiques et transistors des différentiels d’entrée neufs, un fusible inadéquat est remplacé.

Sansui QRX-7500

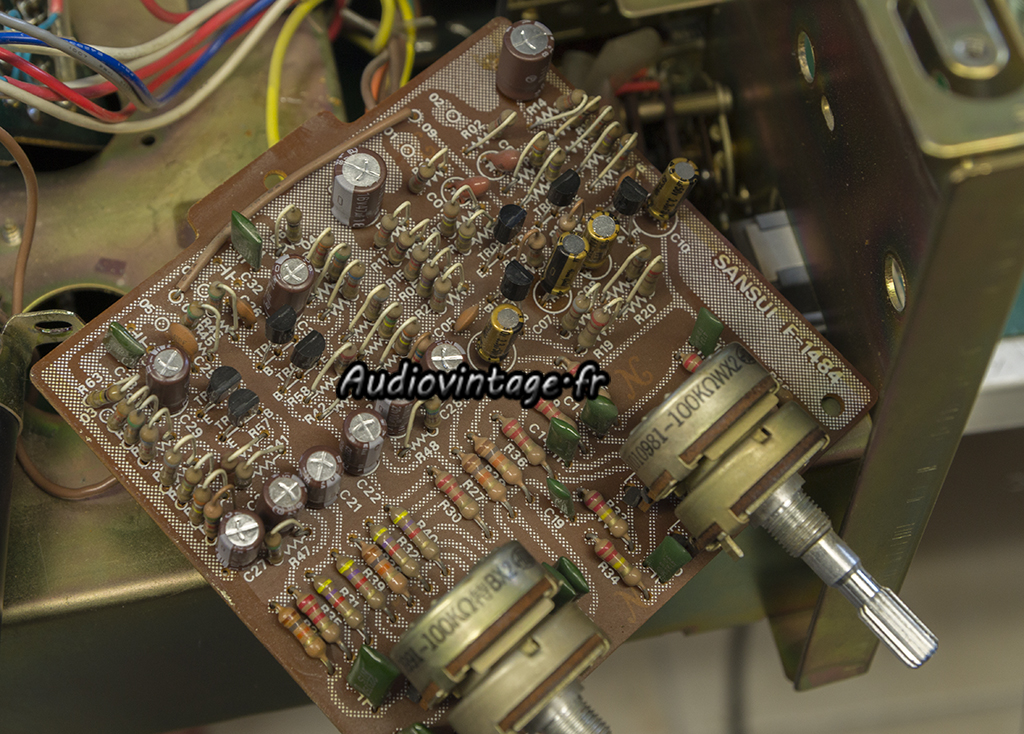

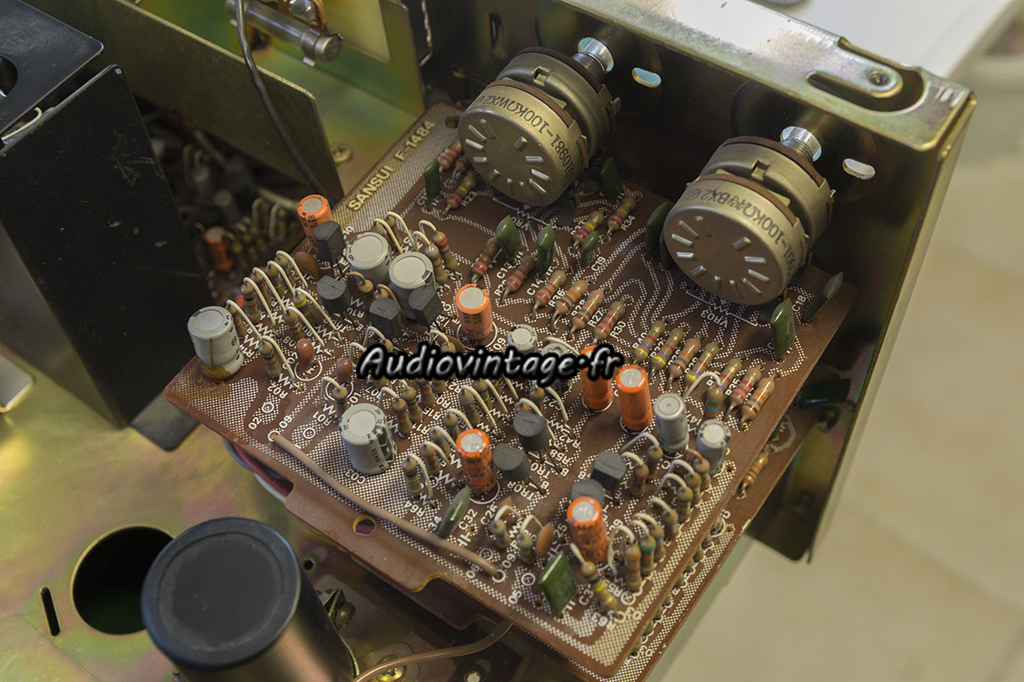

Les circuits de tonalité, receiver quadriphonique donc deux circuits identiques (avant et arrière) l’un au-dessus de l’autre.

Sansui QRX-7500
Condensateurs et transistors remplacés.

Sansui QRX-7500
La « petite » surprise non prévue. Le switch on/off est malade, il crépite à l’allumage. Il est bon pour la poubelle.

Sansui QRX-7500

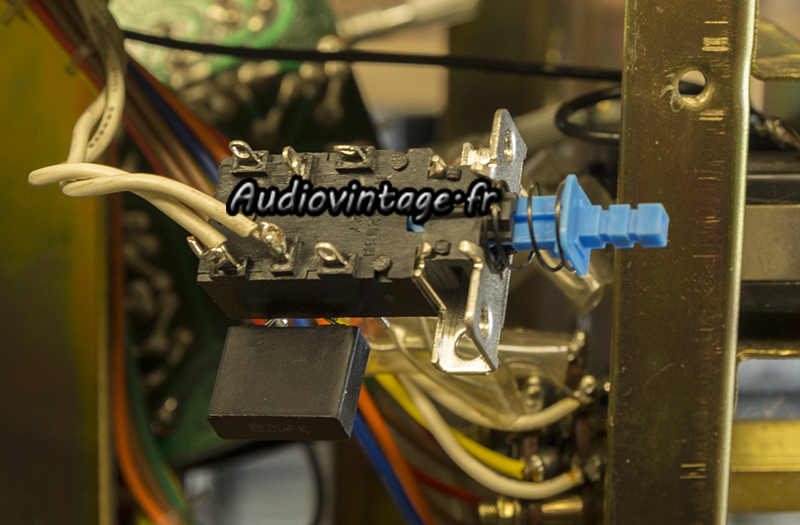

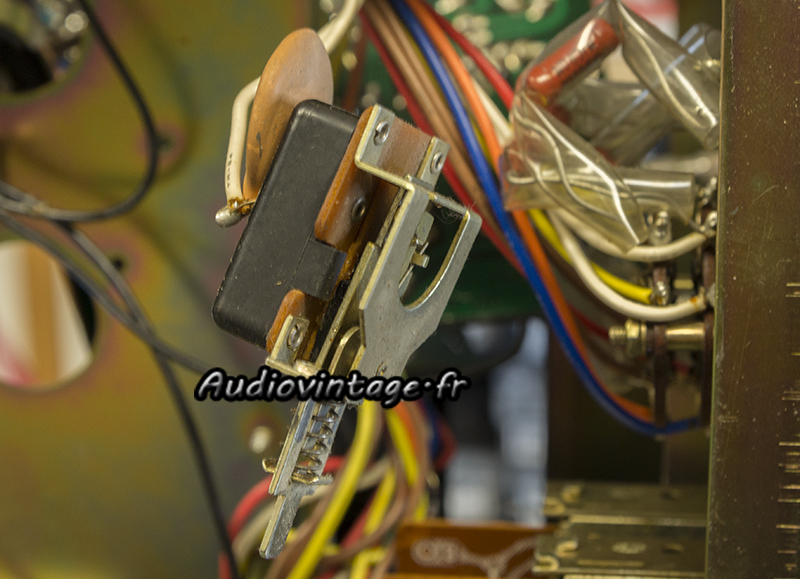

Nouveau switch et son condensateur X2 « spark killer ».

Sansui QRX-7500

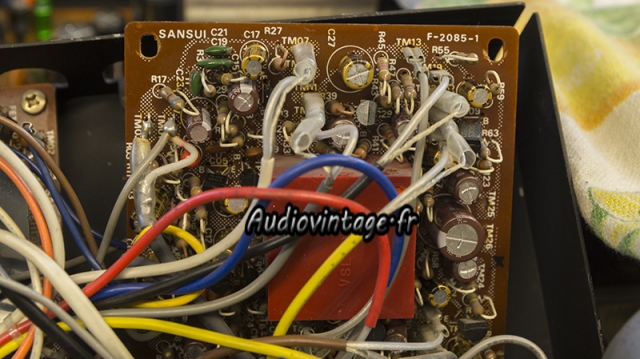

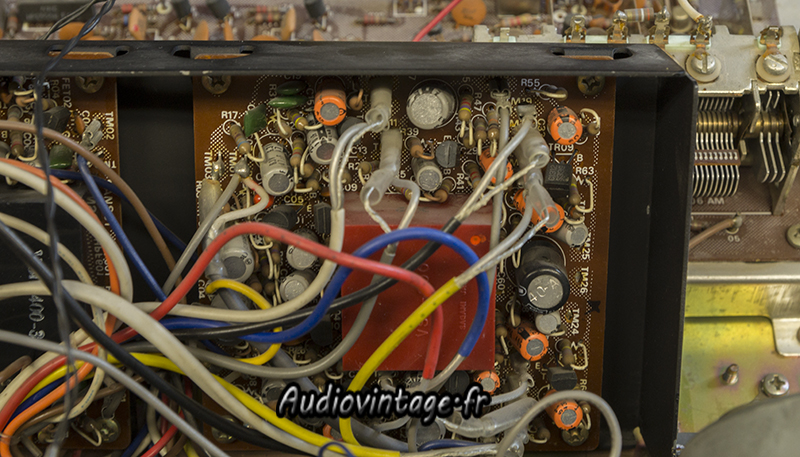

Sur ce petit circuit, on trouve, entre autre, l’étage phono.

Sansui QRX-7500
Qui est donc révisé comme il se doit, transistors et condensateurs neufs.

Sansui QRX-7500
Sansui QRX-7500

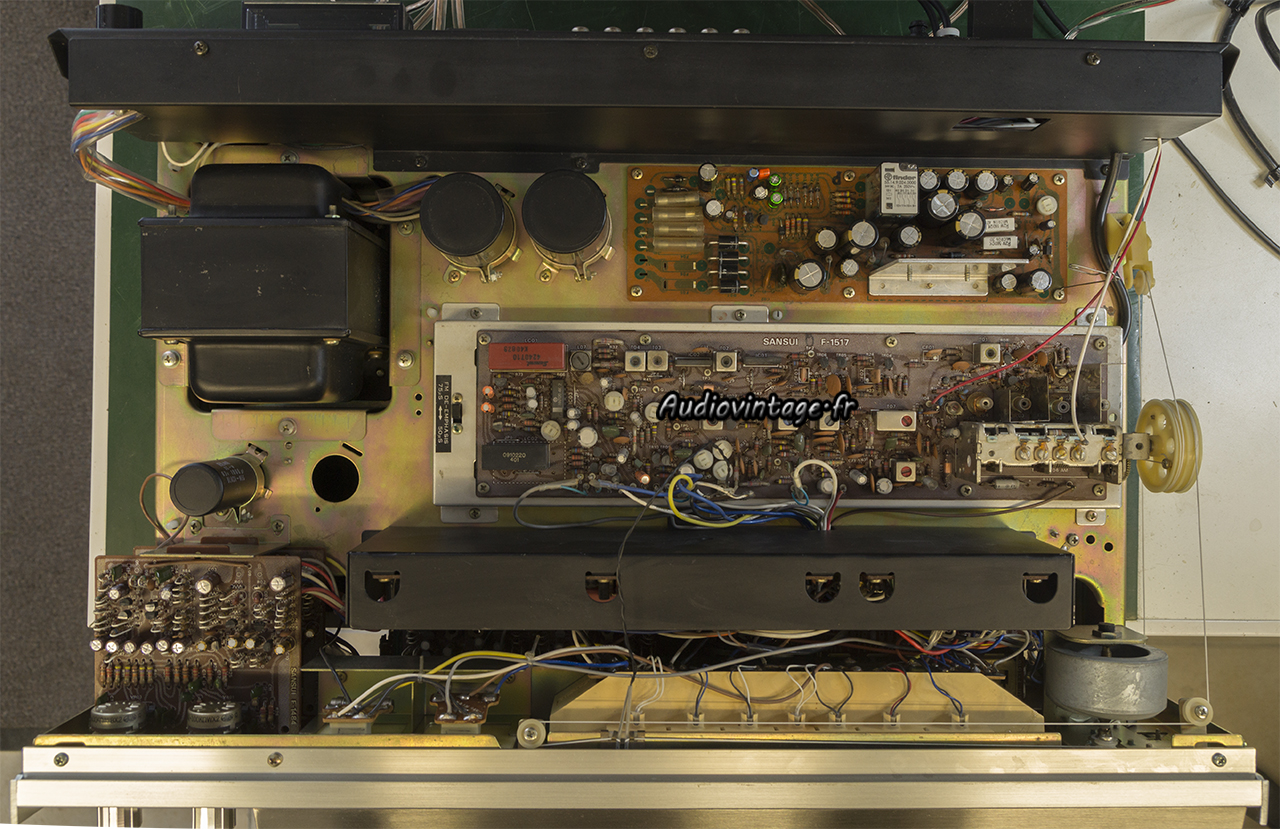

La bête est remontée.

Sansui QRX-7500

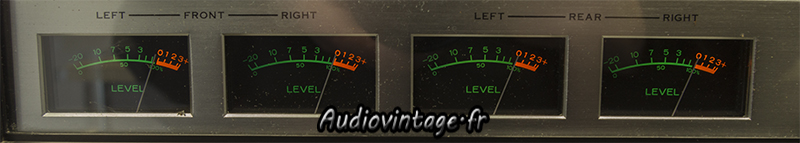

Les vumètres son étalonnés, la section audio est également réglée, je termine par le réalignement partiel du tuner FM.

Sansui QRX-7500
Canaux avant : distorsion à puissance nominale sous 8 ohms.

Sansui QRX-7500
Canaux arrière.

Sansui QRX-7500
Réponse en fréquence à 1w en sortie entrée aux.

Sansui QRX-7500
Distorsion relevée à 3w, entrée phono.

Sansui QRX-7500

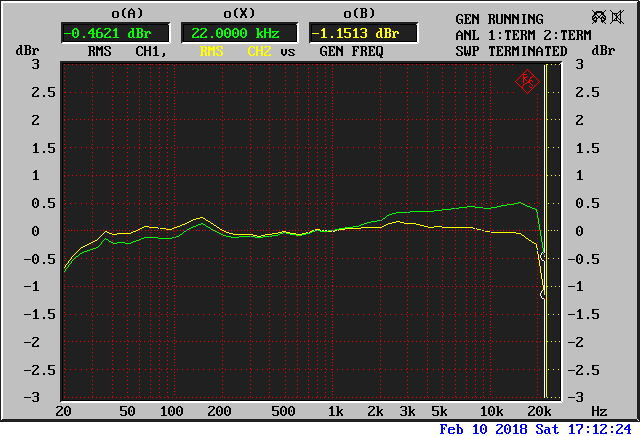

Réponse en fréquence à 1w en sortie, entrée Phono.

Sansui QRX-7500
Sansui QRX-7500
Sansui QRX-7500

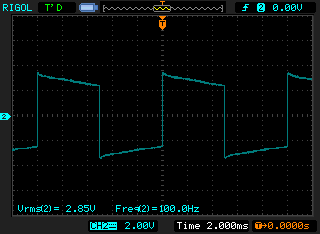

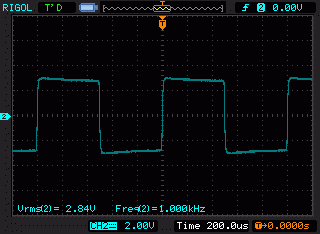

Signal carré à 100hz, 1khz et 10khz.

Sansui QRX-7500

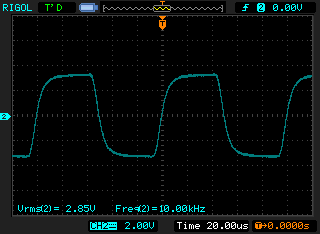

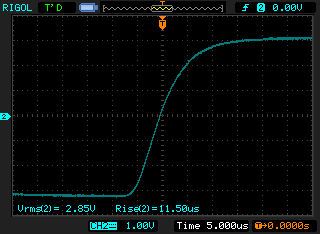

Temps de montée à 10khz.

Sansui QRX-7500

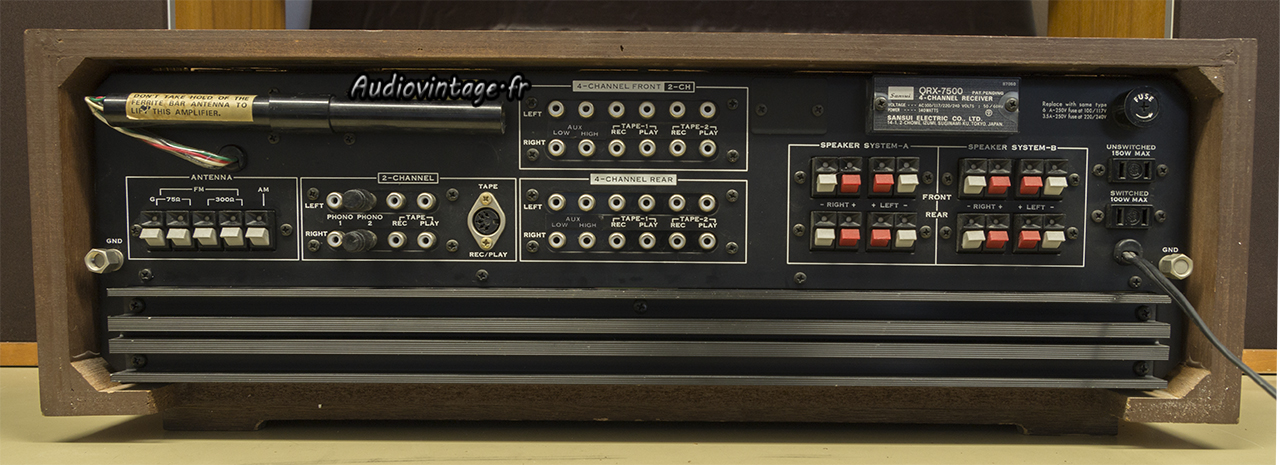

Connectique.

Et si vous faisiez réparer et/ou réviser votre Sansui ?
Audiovintage : réparation et révision de vos appareils !

Cet article a 4 commentaires

  1. Bruno

    Bonjour, avez-vous mesuré le rapports S/B avant et arrière ? Y a-t-il des différences sensibles entre avant et arrière ?

  2. Géry Jacobs

    Une belle révision d’un poids lourd… Il y a dû y avoir du travail.

  3. Avatar photo
    Audiovintage

    Bonjour,
    Le S/B n’a pas été relevé.
    Aujourd’hui, cet appareil n’a pas particulièrement vocation à sortir des canaux arrière identiques aux canaux avant, le QS synthesizer par exemple, crée une ambiance « concert » ou « théâtre » (voir le manuel de l’utilisateur).
    Cordialement.

  4. Avatar photo
    Audiovintage

    En effet, il attend sagement de repartir chez vous 🙂
