Cet amplificateur hybride Luxman LV-103 est arrivé pour une révision salutaire.

Luxman LV-103

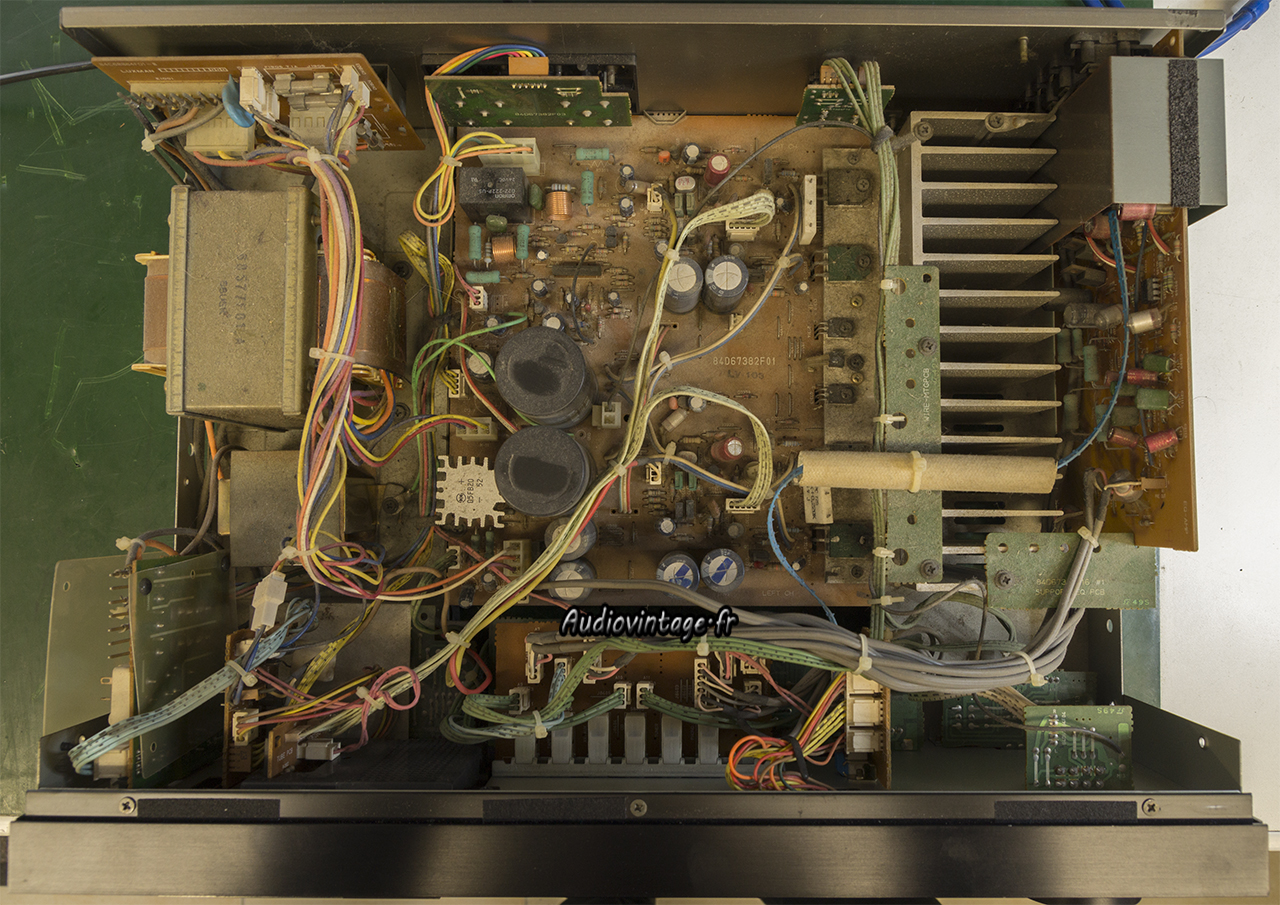

Il fonctionne mais souffre de problèmes de contacts dans les commandes, des habituelles soudures en mauvais état sur ces séries, d’un relai encrassé, de tube usés etc etc…

Luxman LV-103

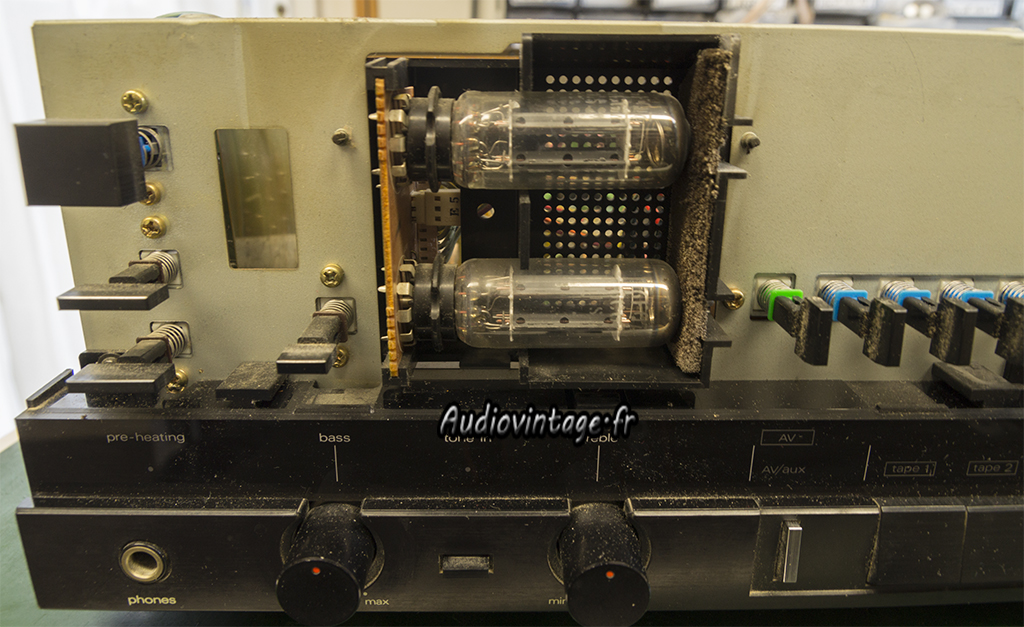

Le démontage de la façade permet d’accéder aux tubes.
Les mesures réalisées sur mon utracer indiquent un courant anodique inférieur à 70% pour les deux tubes. La pente est moins mauvaise mais ce n’est pas brillant dans l’ensemble.

Luxman LV-103

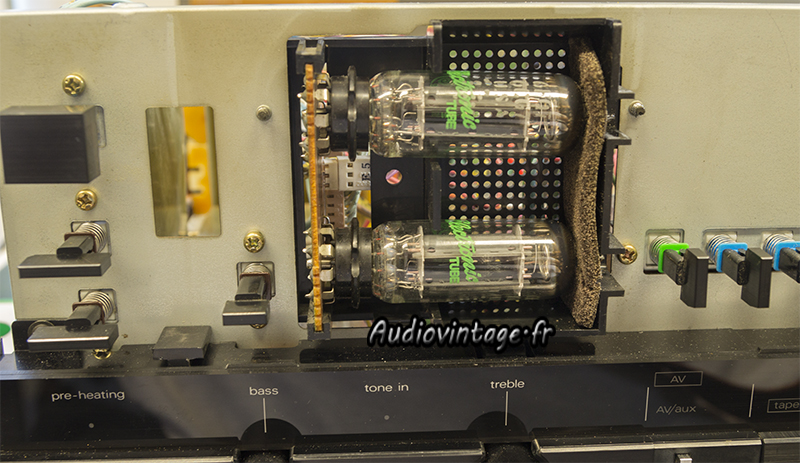

Tubes NOS (et contrôlés comme tels) en place. Soudures refaites sur le circuit de support des tubes.

Luxman LV-103

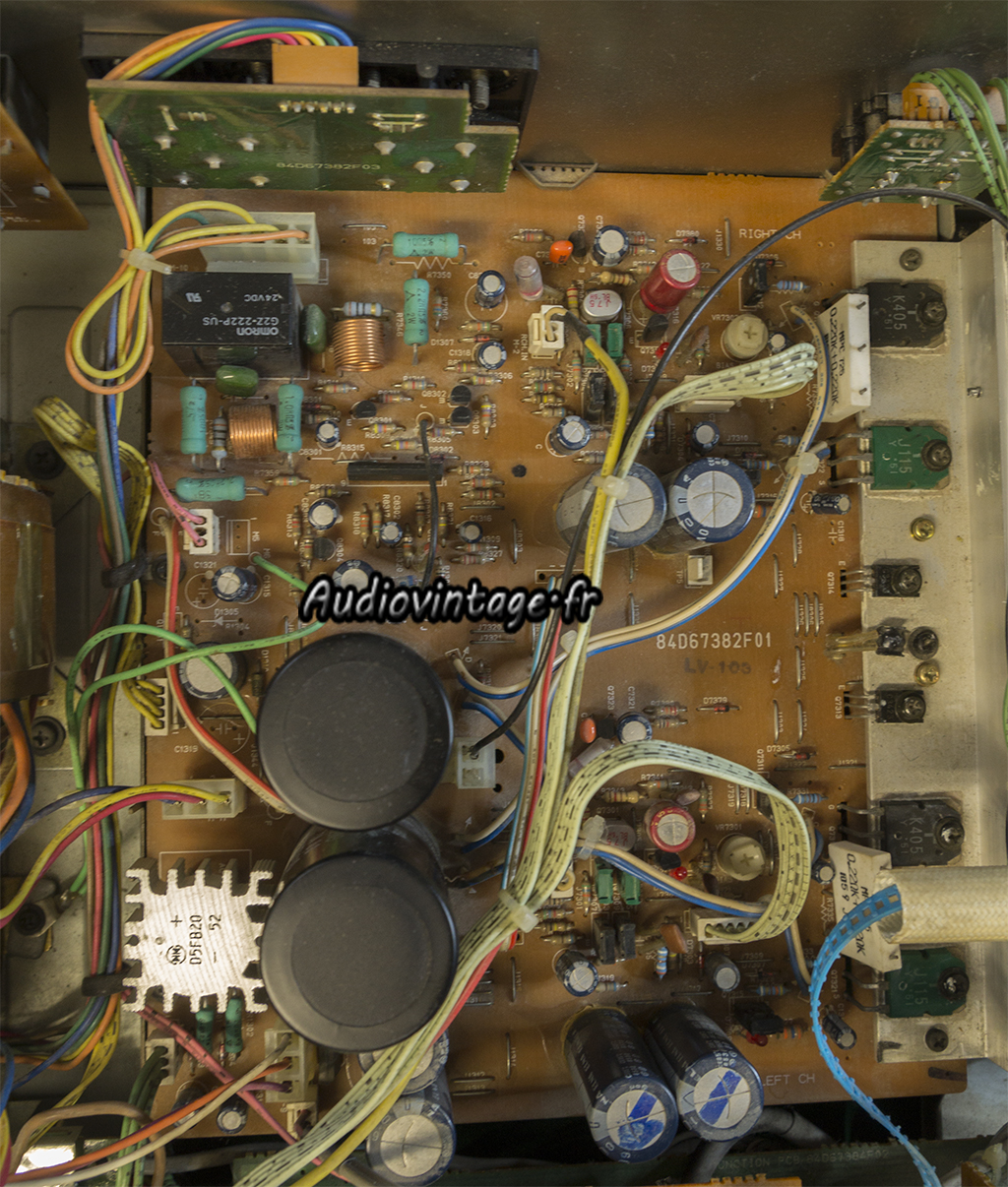

Le circuit principal.

Luxman LV-103

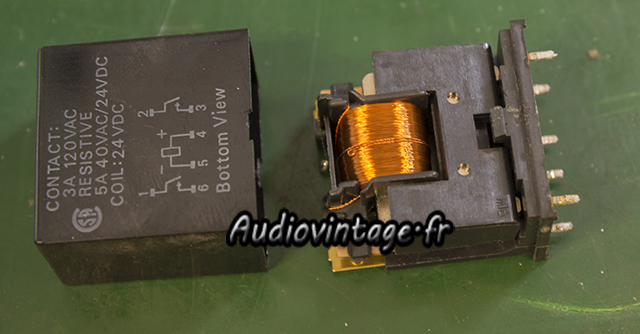

Le relai est démonté et les contacts nettoyés.

Luxman LV-103

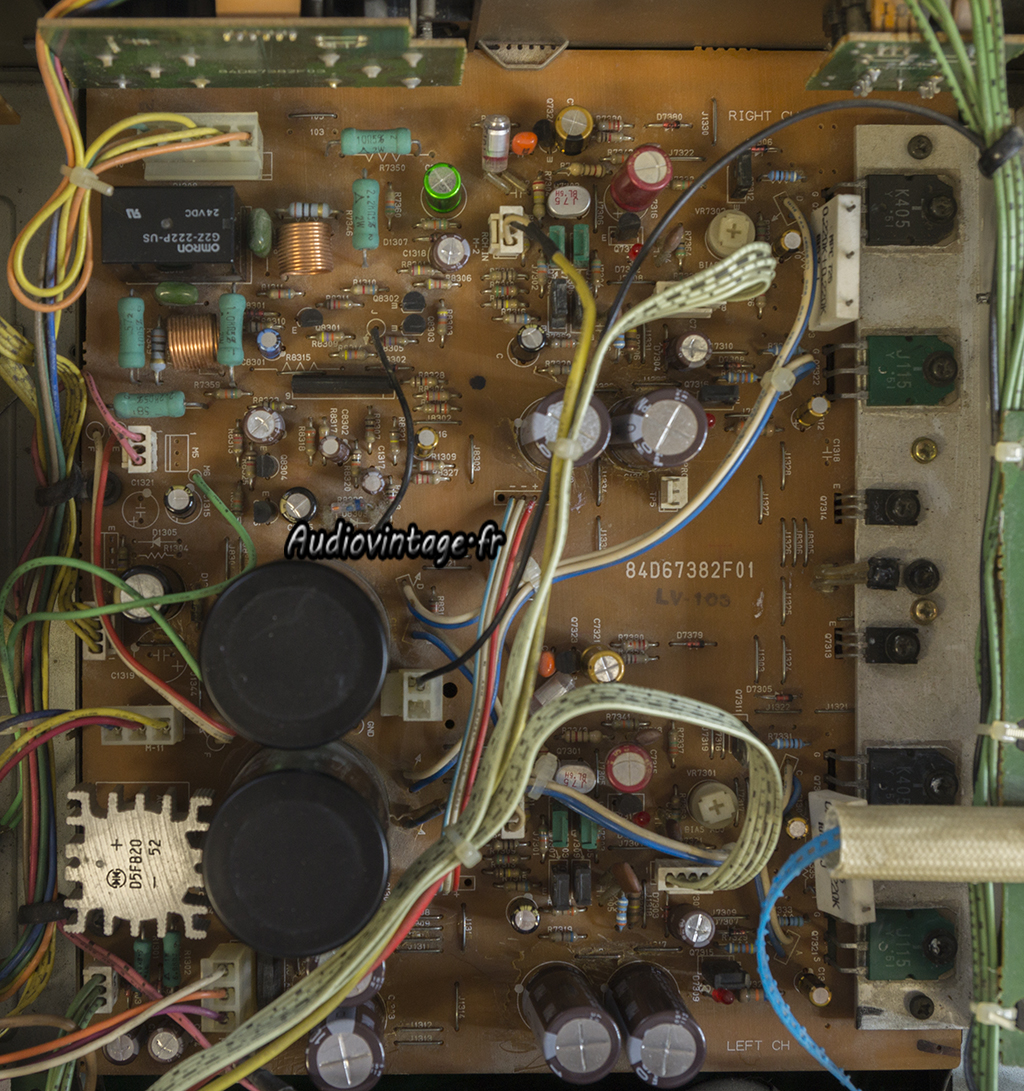

De nombreux condensateurs chimiques sont remplacés, un nombre important de soudures sous ce circuit sont refaites.

Luxman LV-103

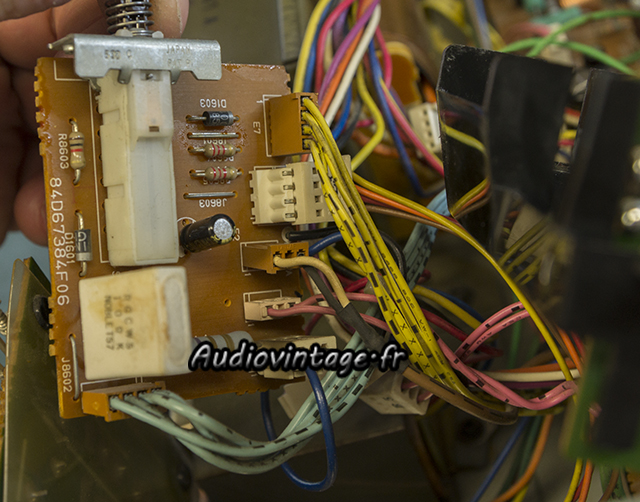

Le circuit de commande de préchauffage des tubes reçoit un condensateur neuf.

Luxman LV-103

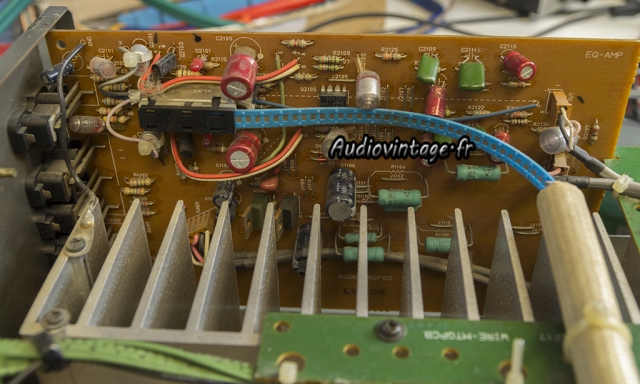

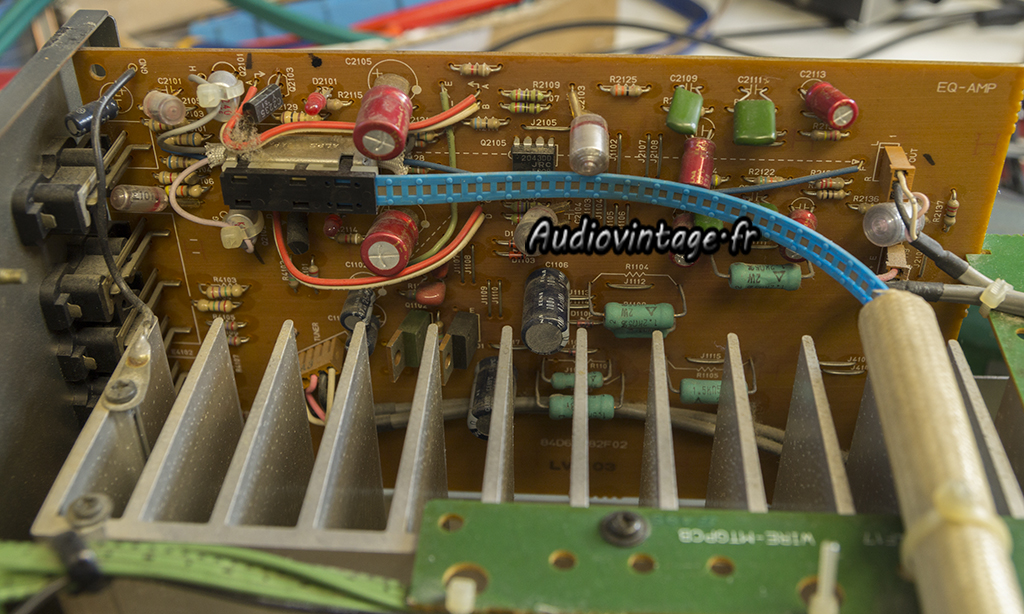

Le circuit phono.

Luxman LV-103

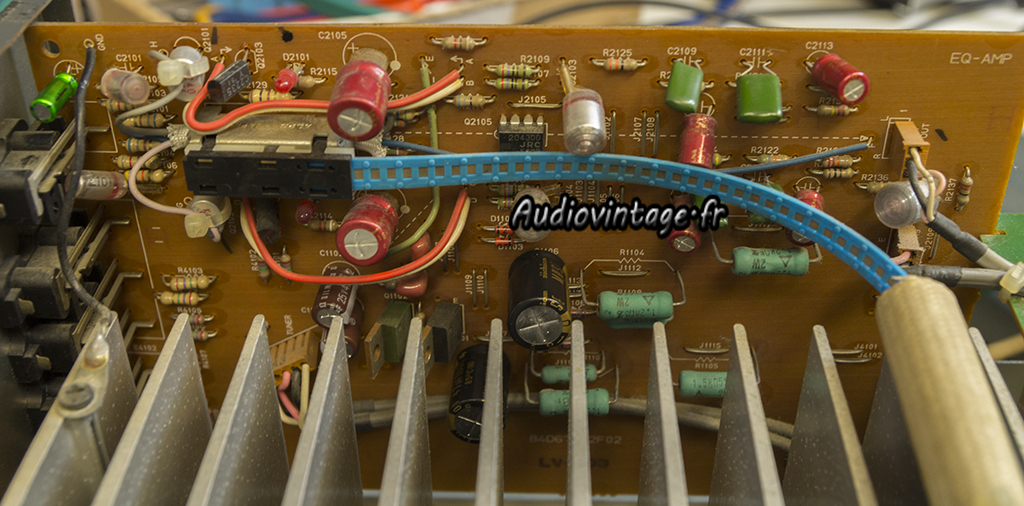

Quelques condensateurs remplacés, et ici aussi de très nombreuses soudures sont refaites.

Luxman LV-103

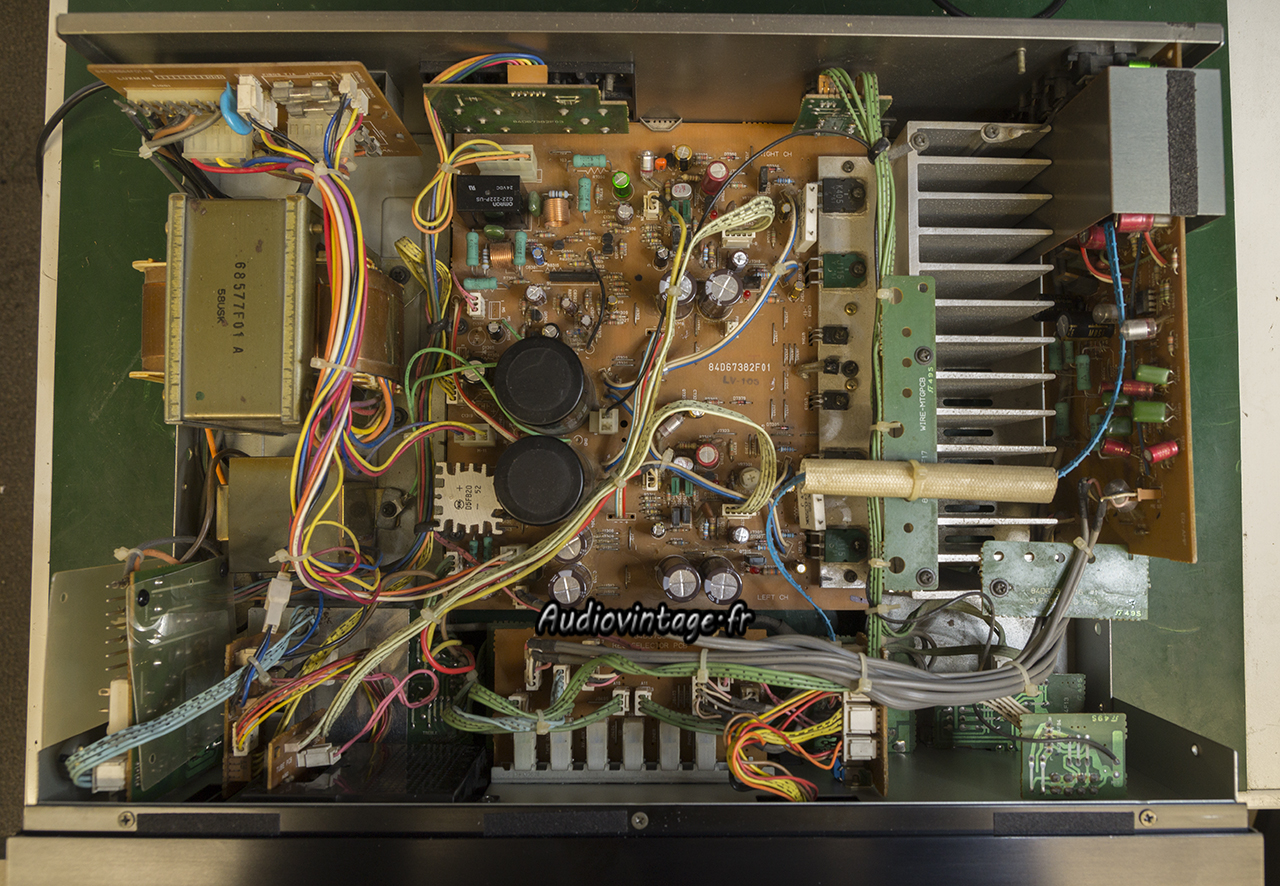

Commandes nettoyées, amplificateur réglé.

Luxman LV-103
Distorsion à puissance nominale sous 8 ohms.

Luxman LV-103

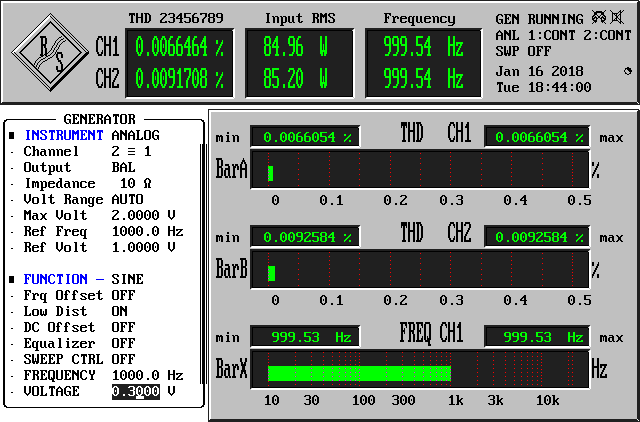

Même chose mais à 2x85watts environ.

Luxman LV-103
Réponse en fréquence à 1w, entrée CD.

Luxman LV-103
Distorsion à 2x3w, entrée Phono MM.

Luxman LV-103
Réponse en fréquence à 1w en sortie, entrée phono MM.

Luxman LV-103
Distorsion à 2x3w, entrée Phono MC.

Luxman LV-103

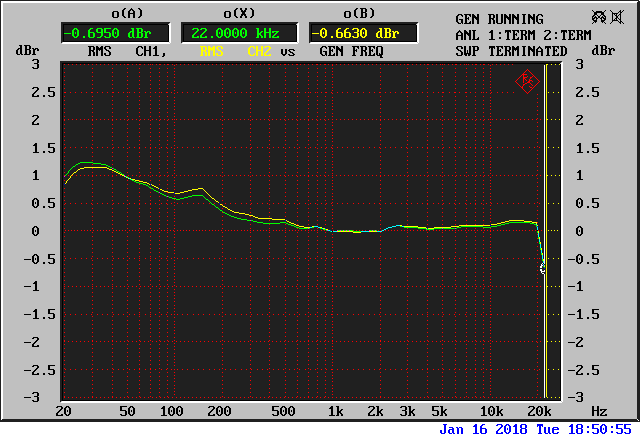

Réponse en fréquence à 1w en sortie, entrée phono MC

Luxman LV-103
Luxman LV-103
Luxman LV-103
Signal carré à 100hz, 1khz et 10khz.

Luxman LV-103
Temps de montée à 10khz.

Luxman LV-103

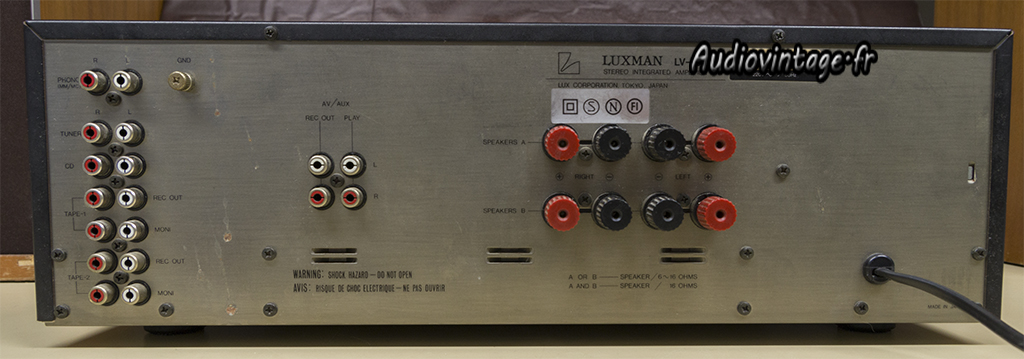

Connectique.
