Aujourd’hui, révision d’un exemplaire du célèbre Nad 3020.

L’appareil est dans son jus et encore fonctionnel.
L’intervention va consister au nettoyage des commandes encrassées, au remplacement des condensateurs chimiques qui ont très mal vieillis dans ces appareils, et à l’observation minutieuse de toutes les soudures et réfection si besoin (et il y en aura besoin).
Sur cet exemplaire, pas de nécessité d’intervenir sur le switch on/off.

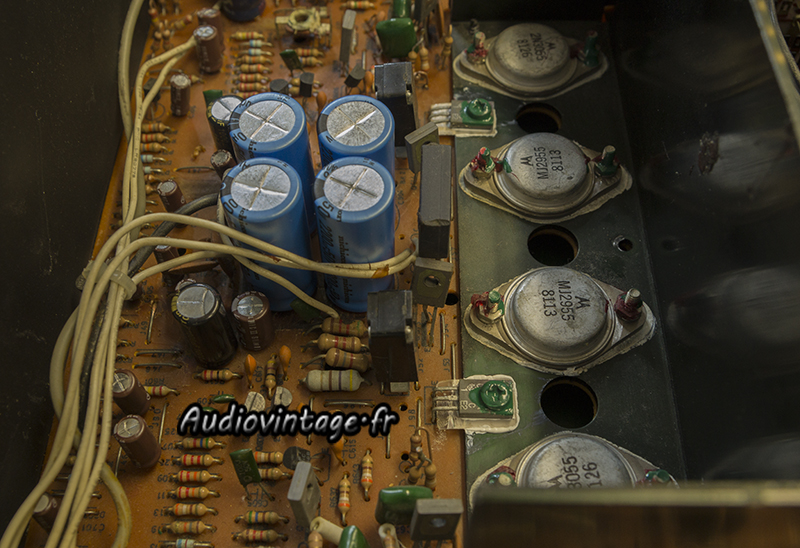

Gros plans sur une partie des condensateurs remplacés.

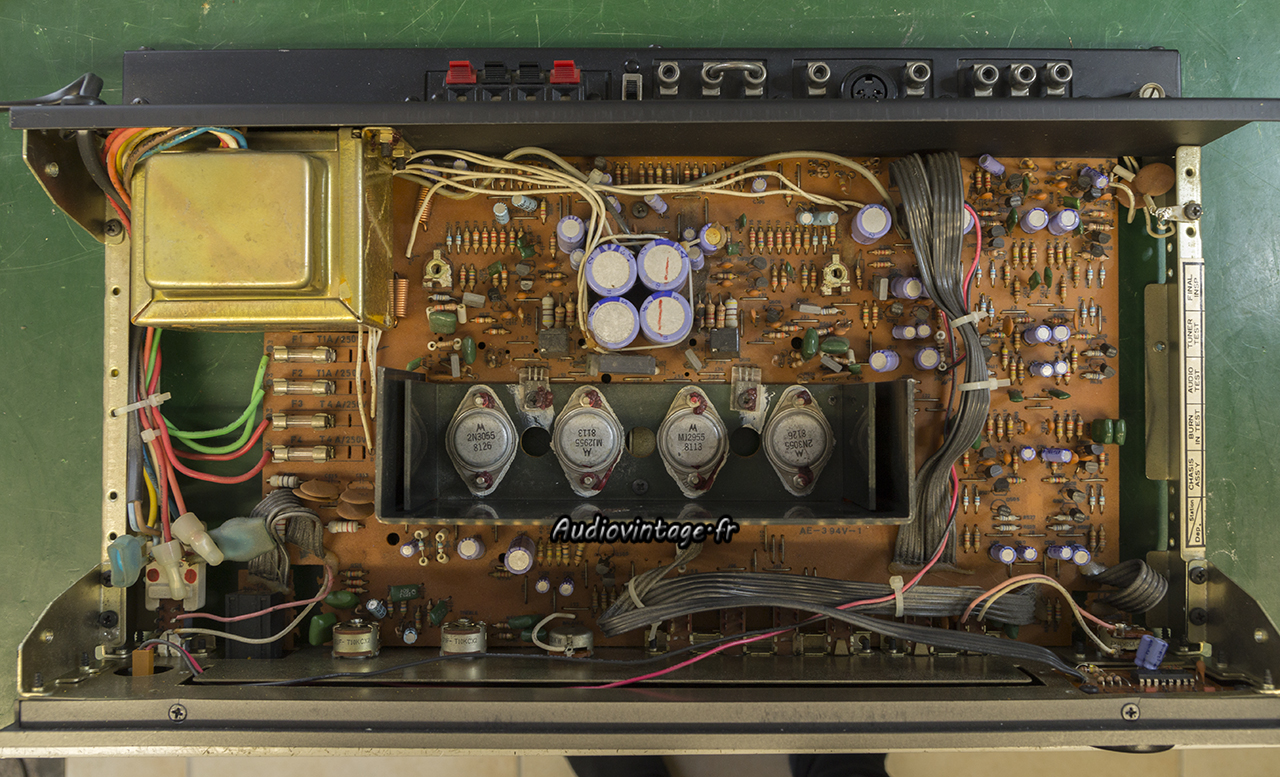

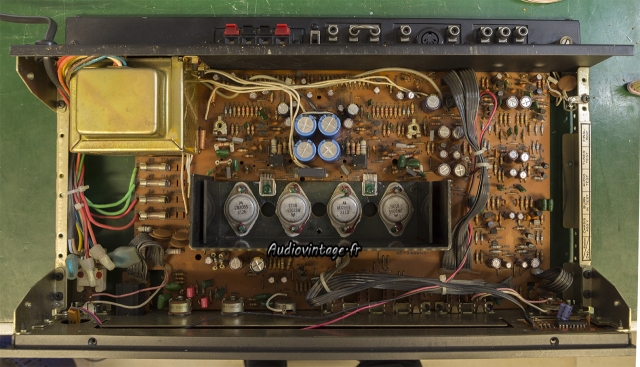

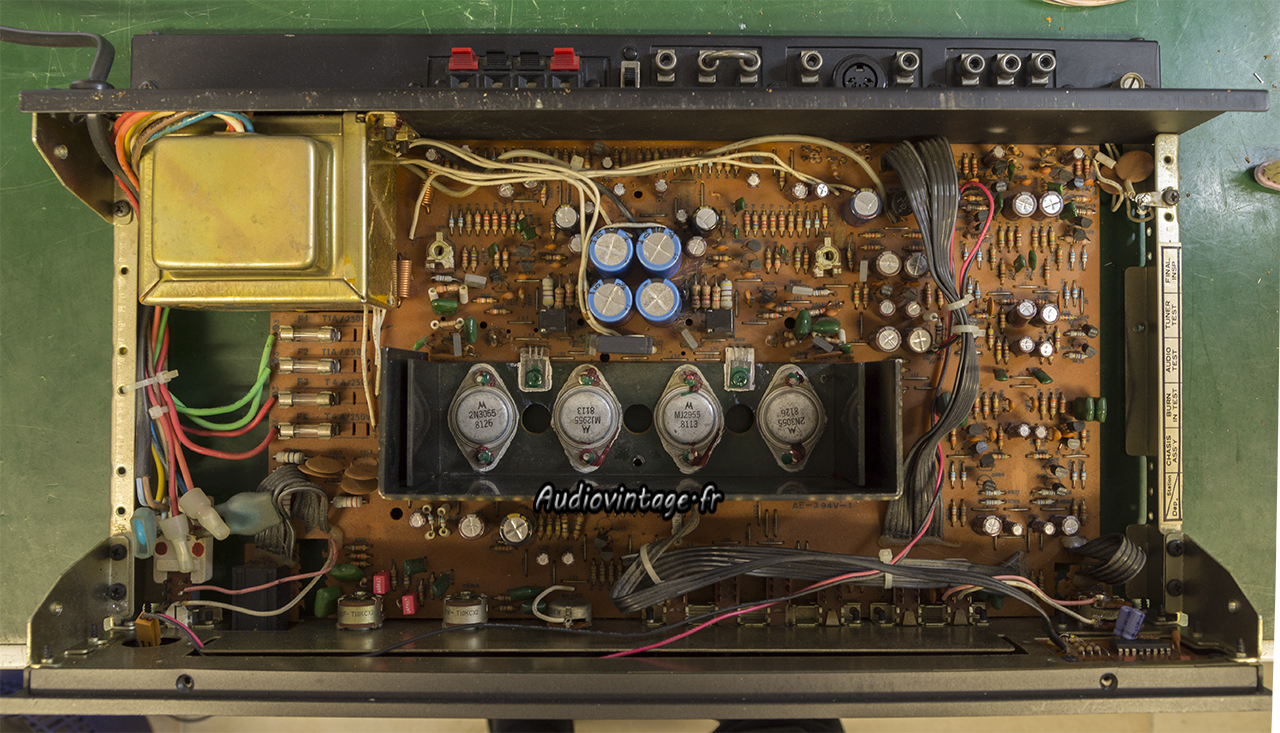

Vue d’ensemble du circuit une fois révisé. L’intervention n’appelle aucune remarque particulière.

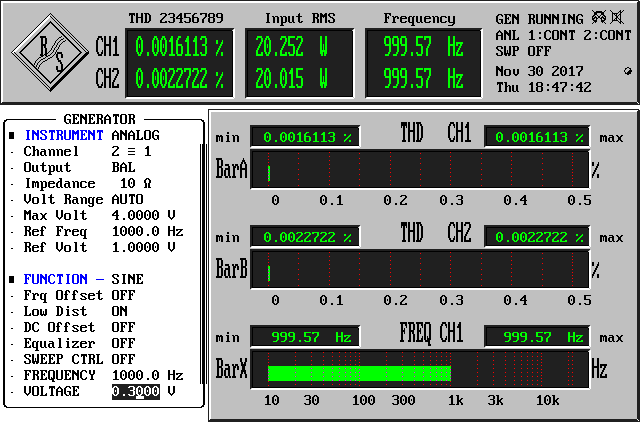

Distorsion relevée à puissance nominale sous 8 ohms.

Réponse en fréquence à 1w, entrée Aux.

Distorsion relevée à 3w en sortie, entrée phono.

Réponse en fréquence à 1w, entrée Phono.

4

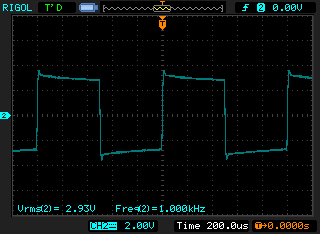

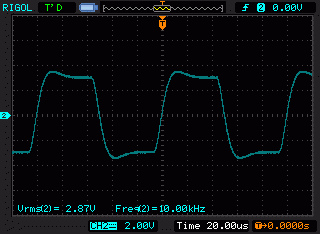

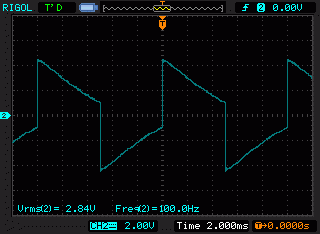

Signal carré à 100hz, 1khz et 10khz.

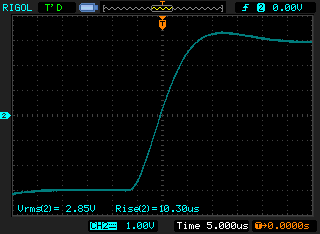

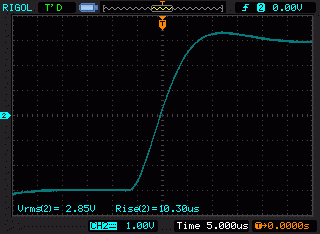

Temps de montée à 10khz.

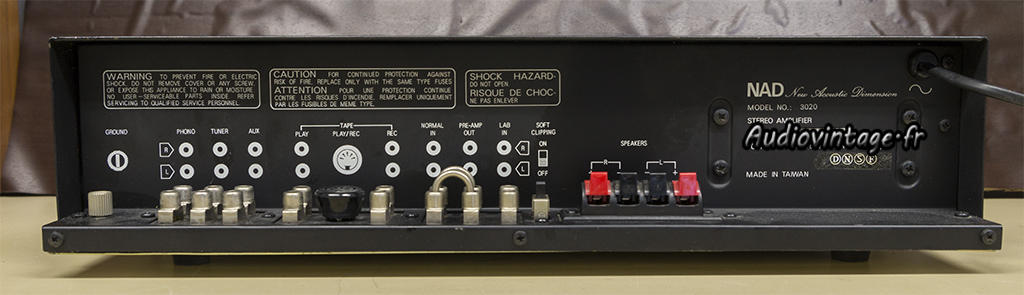

Connectique.
