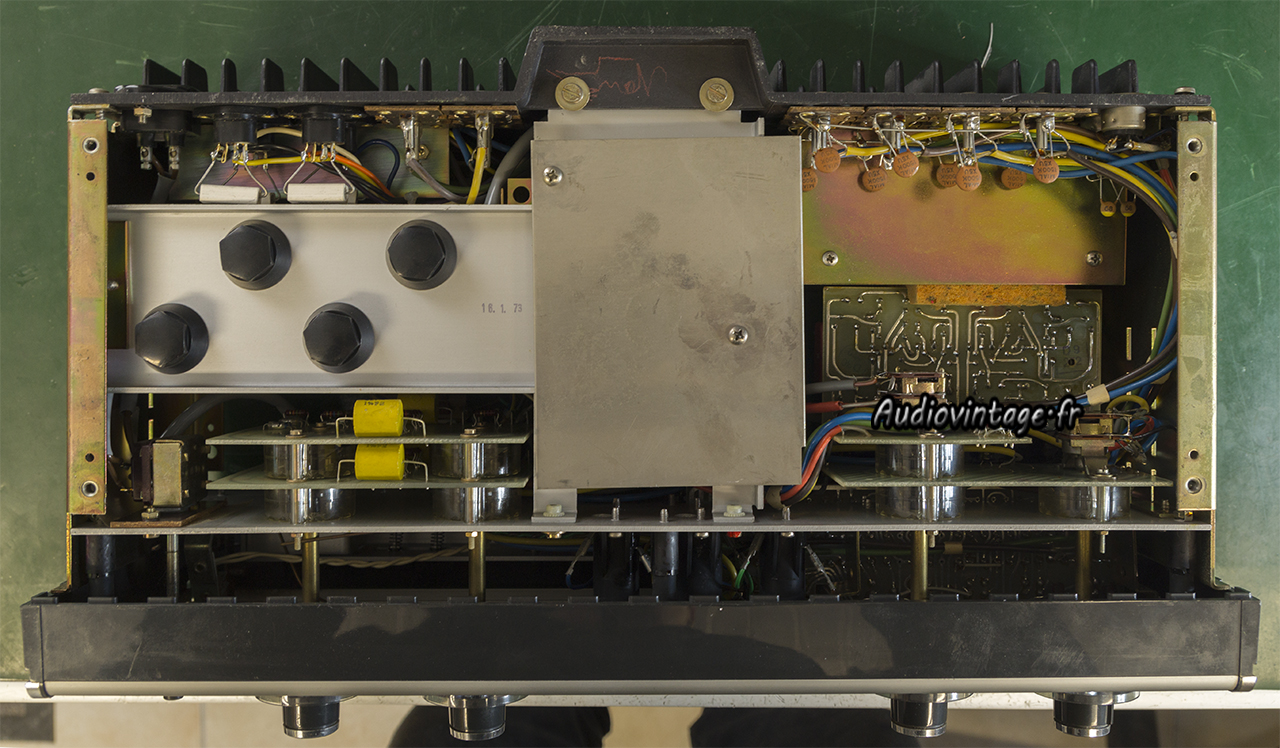

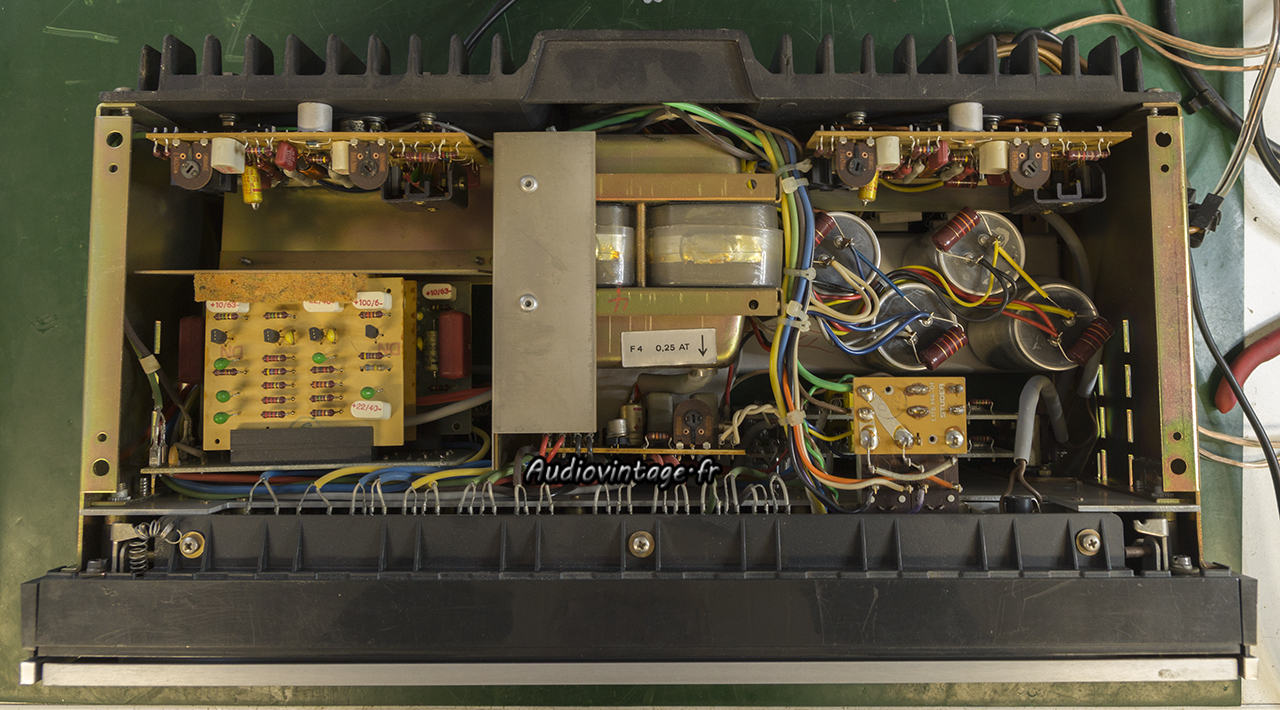

Un superbe exemplaire de Revox A78. Superbe mais en panne !
Le sympathique propriétaire l’a acheté récemment. Le Revox a fonctionné le temps d’un premier essai puis a développé un « buzz » sur les deux canaux quelle que soit l’entrée.
C’est un challenge, le propriétaire est présent dans la région pour quelques jours seulement, l’idéal serait qu’il soit dépanné et révisé avant son départ.
Déposé Vendredi dans l’après-midi, départ prévu mercredi. Chaud !
Les premiers tests montrent un nombre conséquent de petits condensateurs chimiques morts (non mesurables) sur les différents circuits, et ceux qui ne sont pas complètement cuits ont des valeurs fantaisistes….
Les « canettes » de filtrage sont encore bonnes à la mesure, et aucune trace suspecte ne vient contredire leur bon état. Elles ne seront pas remplacées.

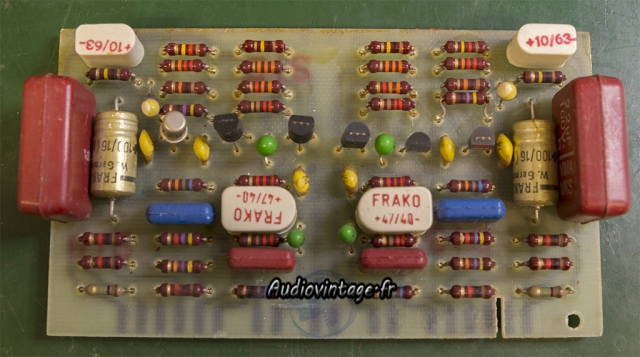

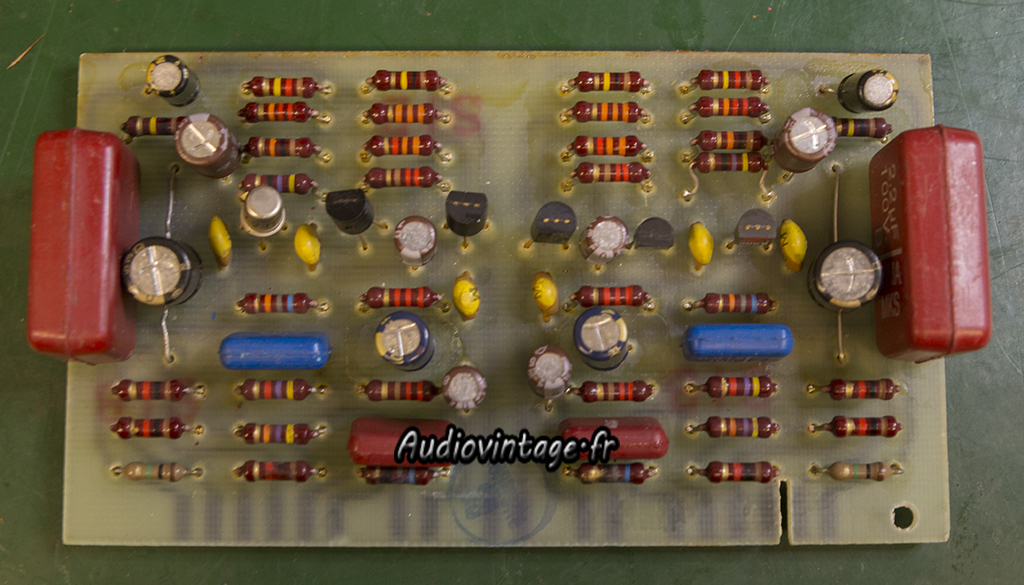

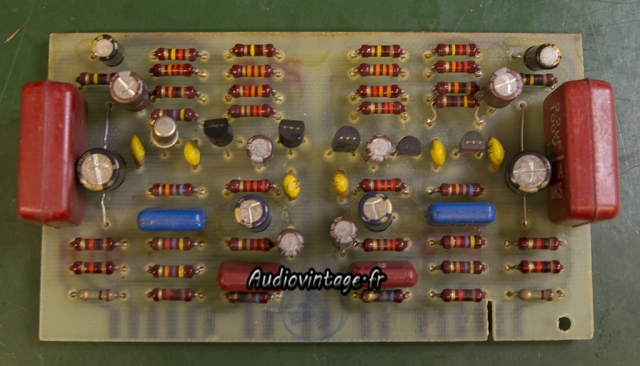

Un des deux circuits de tonalité.
Condensateurs neufs. Le second circuit reçoit les mêmes soins.

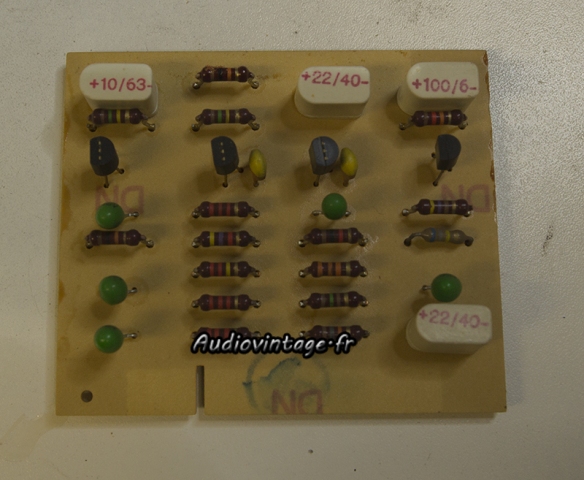

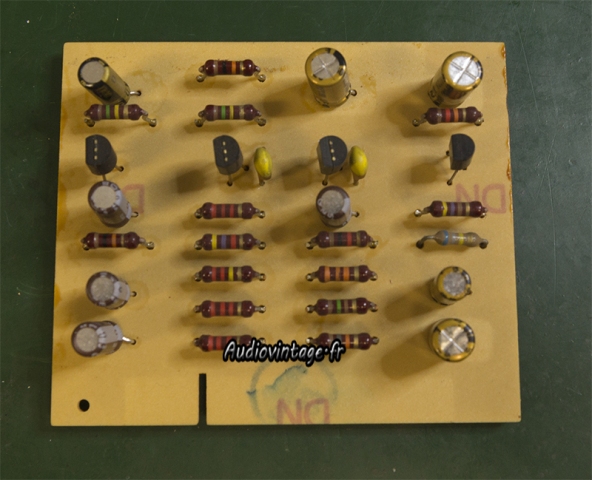

Le circuit d’entrée/phono. On note des différences dans les transistors. Les références montrent une réparation ancienne, je laisse en place et j’aviserais plus tard si c’est à revoir ou pas.
Condensateurs neufs ici aussi.

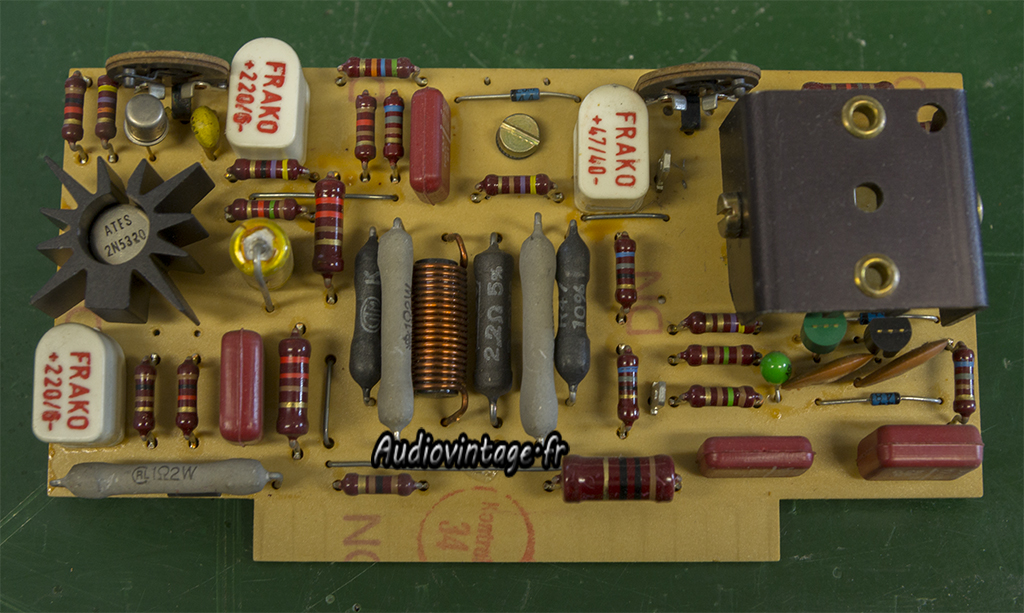

Un des deux circuits « drivers ».
Les condensateurs sont cuits, les résistances ajustables de bias et d’offset sont très oxydées. Il ne faut surtout pas y toucher dans leur état actuel sous peine de créer une grosse panne lors de la manipulation. A remplacer sans se poser de question !
Condensateurs et ajustables neufs. Le deuxième circuit reçoit les mêmes soins.

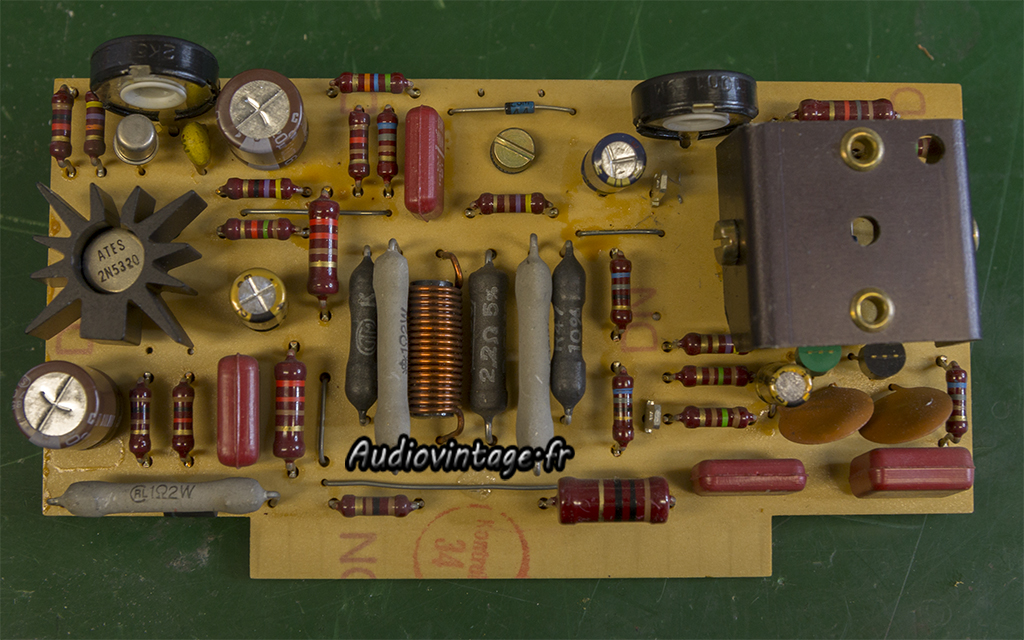

Le circuit d’alimentation. Son retrait demande le démontage de la façade et des prises jacks femelles afin d’accéder au vis.
Condensateurs neufs et ajustable de tension d’alimentation remplacé.

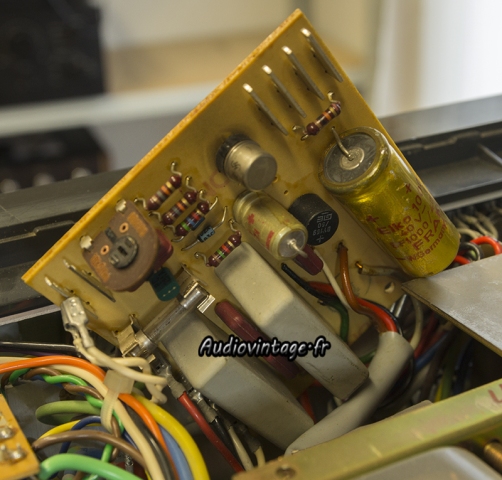

Pas facile ceux-là…
Mais on y arrive quand même !

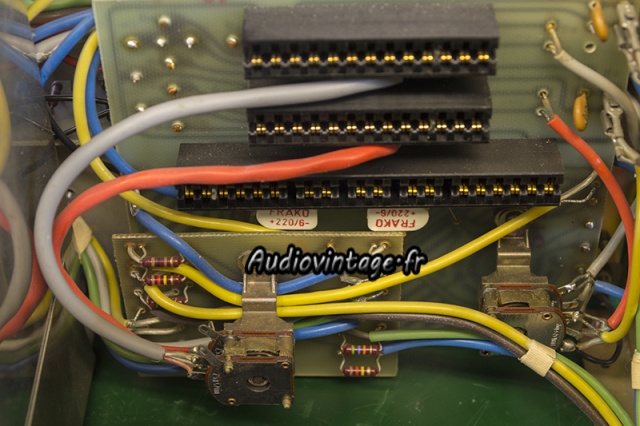

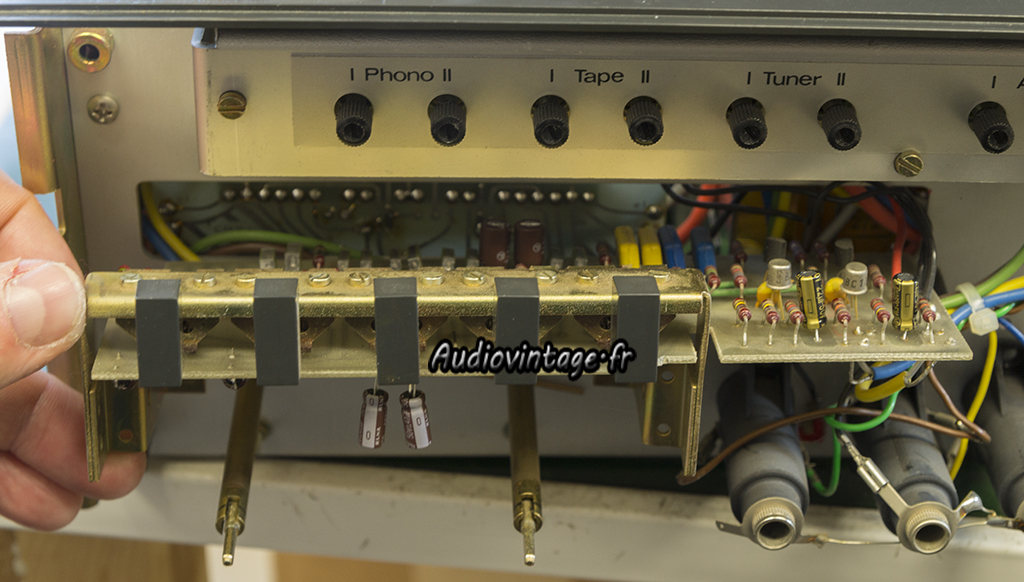

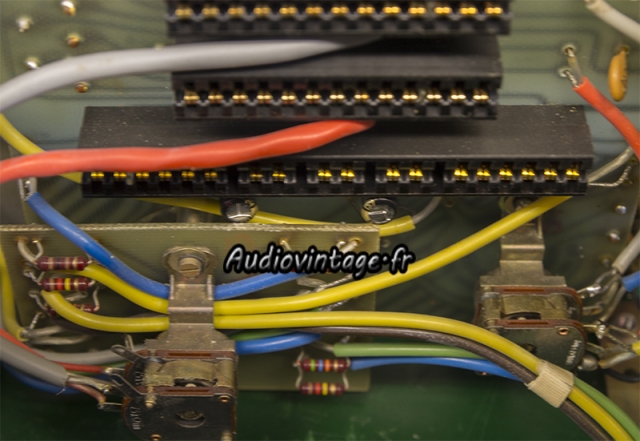

Derrière la façade.

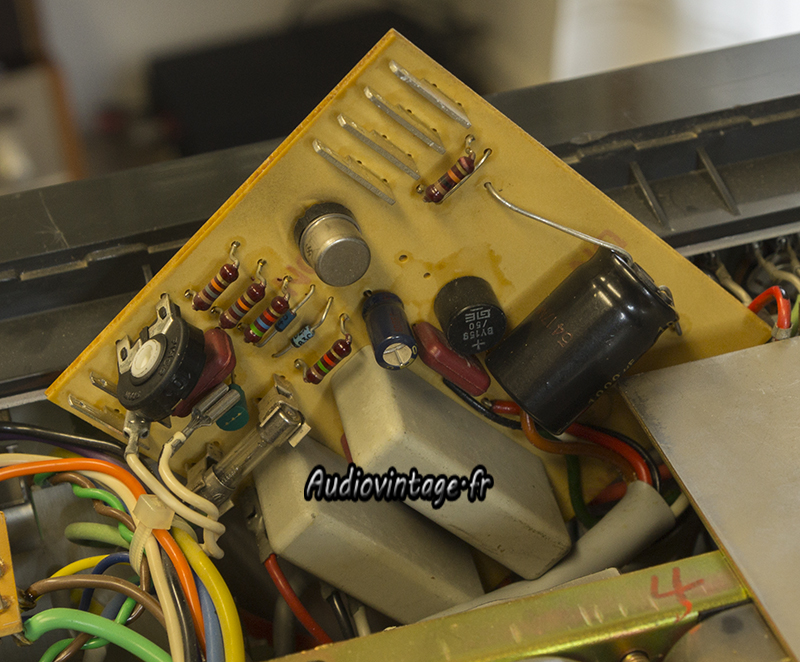

Condensateurs neufs ici aussi.

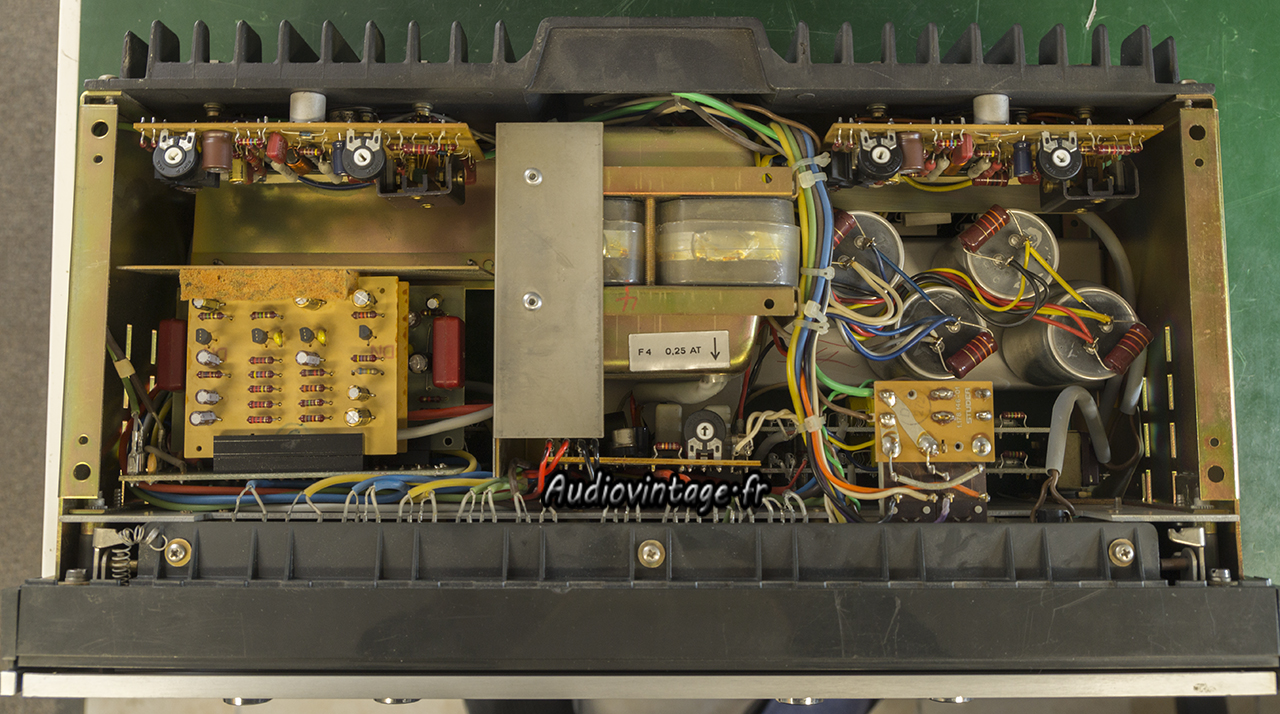

Je remonte le tout et passe au réglage d’alimentation de bias et d’offset.
Passage au banc. Distorsion relevée à la puissance nominale sous 8 ohms, entrée Tuner.
Réponse en fréquence à 1w en sortie, entrée Tuner.

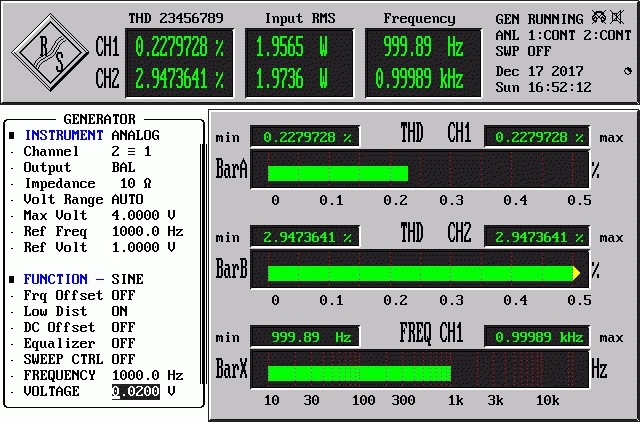

Distorsion en entrée phono.
Aie. Il y a un souci. La distorsion du canal droit est énorme, pour le canal gauche, ce n’est pas terrible non plus.
Je retire le circuit. Les transistors sont tous bons à un simple test « diode ». Pourtant ce sont bien certains d’entre eux qui posent soucis. Je remplace.
Beaucoup mieux non ?

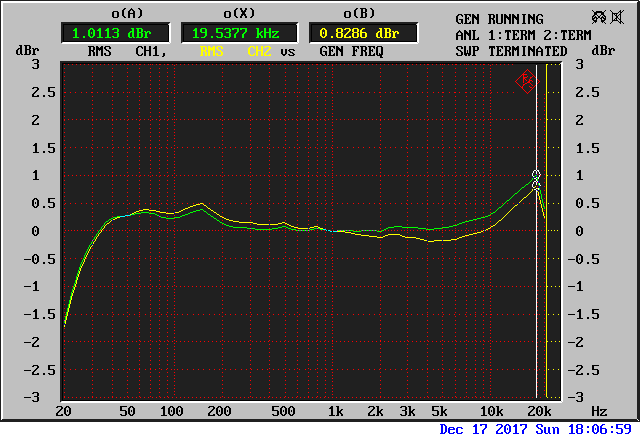

Réponse en fréquence à 1w en sortie, entrée phono.

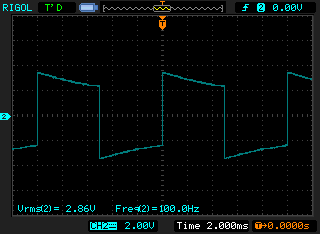

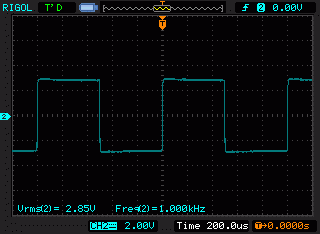

Signal carré à 100hz, 1khz et 10khz.

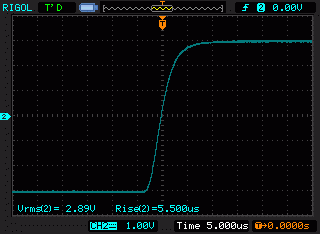

Temps de montée à 10khz.

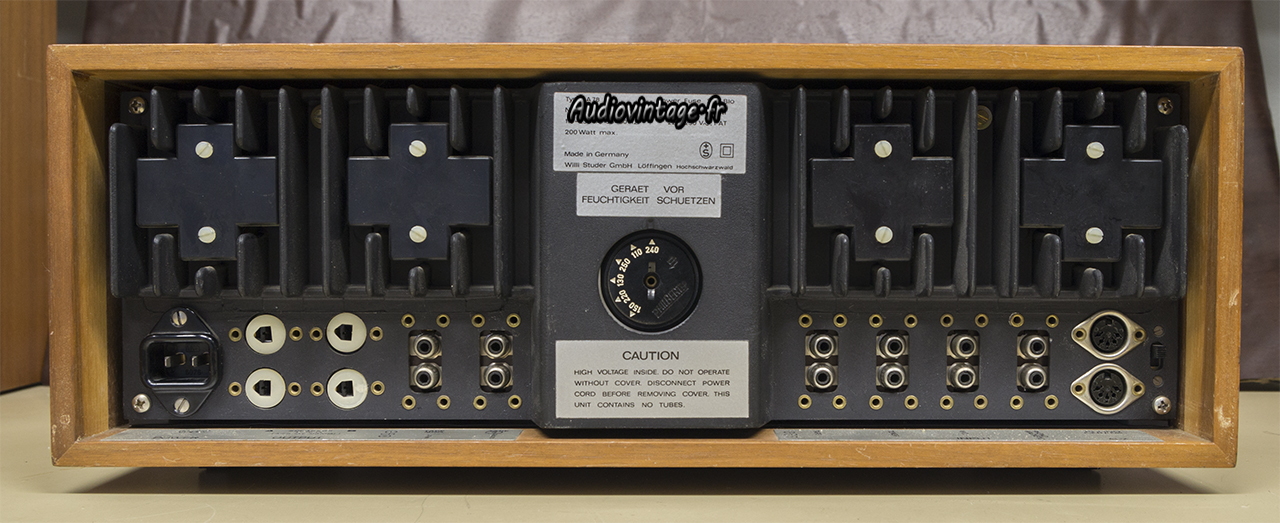

Connectique.
Et si vous faisiez réparer et/ou réviser votre Revox ?
Audiovintage : réparation et révision de vos appareils !
Bonjour,
Premièrement, bravo pour votre site qui est une vrais nime d’informations pour les amoureux de hifi vintage.
Je viens d’acheter ce Revox A78 en bon état mais quelques travaux de restauration sont à prévoir.
J’ai cependant une question au sujet de la face avant.
Pouvez vous me dire comment démonter celle-ci sans casse?
Je vois bien des vis en haut du panneau mais je ne vois pas comment deviser celles du bas?
Avez vous une astuce pour ne pas forcer et casser des pattes de fixation.
Musicalement,
Cyril
Bonjour Cyril,
Je ne me souviens pas de difficulté particulière pour retirer la façade sur cet appareil. Il faut tirer un bon coup dessus pour désengager les clips du bas.
Thierry.
Merci pour l’info c’est retiré sans casse.
J’attends les condensateurs neuf pour la remise en état.
Je cherche également le moyen de convertir l’entrée micro en linge.
Sur le schéma il semble que c’est R118/138 de 1K qui sont ajoutées au circuit en sortie du sélecteur.
il semble pas si simple de l’ajouté sur le PCB du sélecteur.
Je suis preneur si vous avez un truc.
Musicalement
Cyril
Bonjour Cyril, je suis désolé, pratique pas ces modifications.
Bon courage pour la suite.
Thierry.
