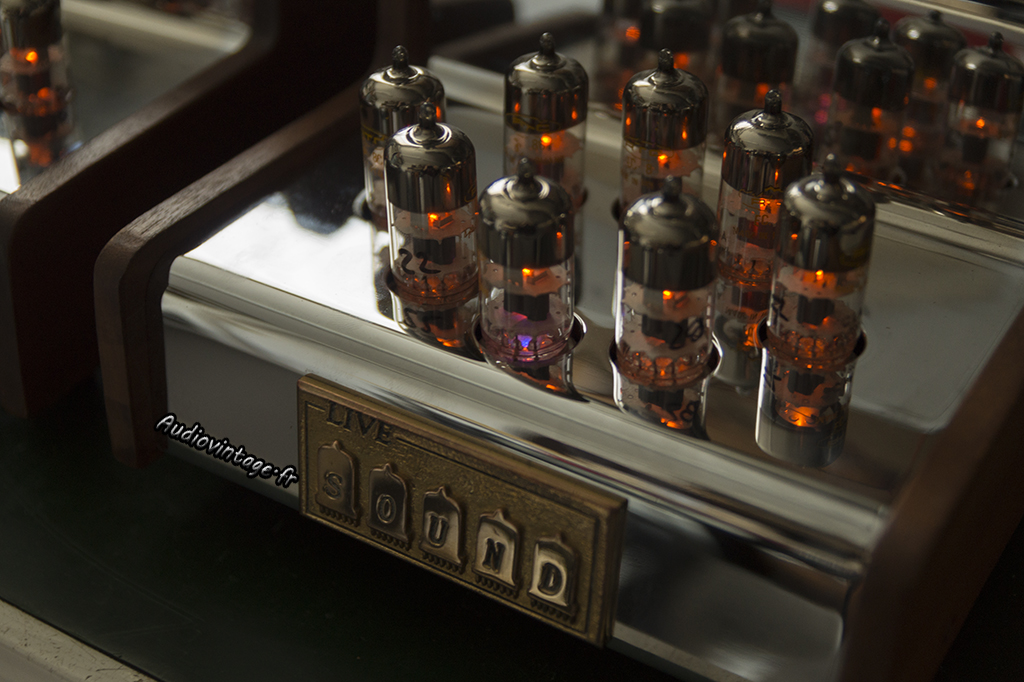

Aujourd’hui, deux blocs mono à tubes peu commun, des Live Sound cristal, équipés de 8 tubes EC86.
L’un est en panne, mais finalement, je vais intervenir sur les deux…

Sur l’un des blocs, un des tubes EC86 rougit quelques secondes après l’allumage, ce n’est pas bon signe pour lui…

Live Sound Cristal

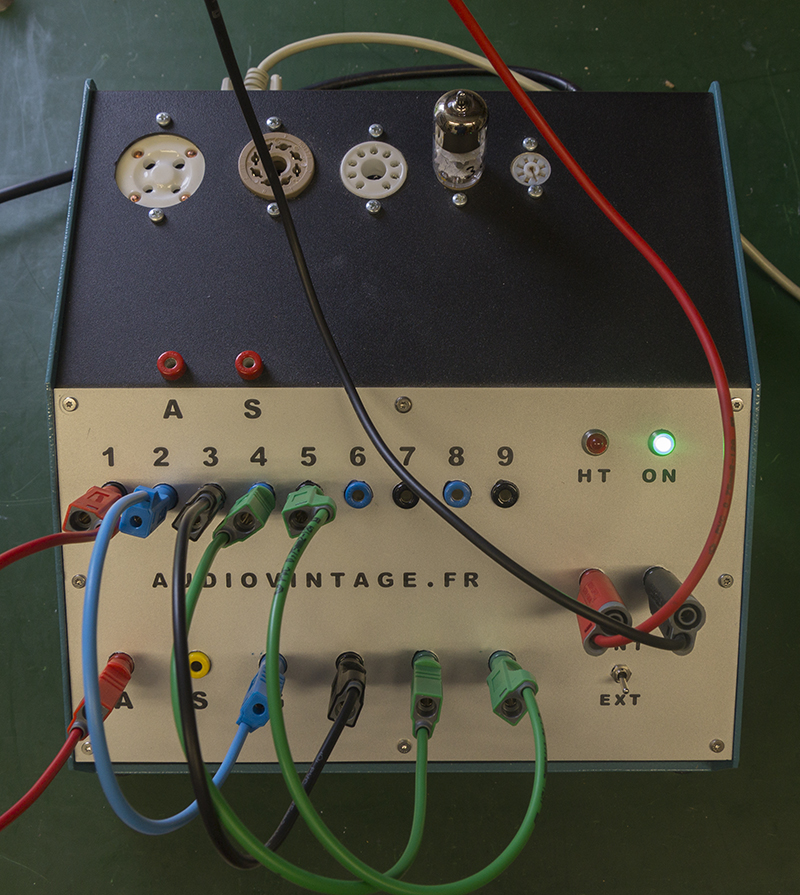

Les amplificateurs m’ayant été confiés avec un nombre conséquent de tubes EC86, je commence donc par testé sur mon lampemètre « Audiovintage » la totalité des tubes. Le propriétaire reçoit par mail un rapport de mesure pour chaque tube.

Live Sound Cristal

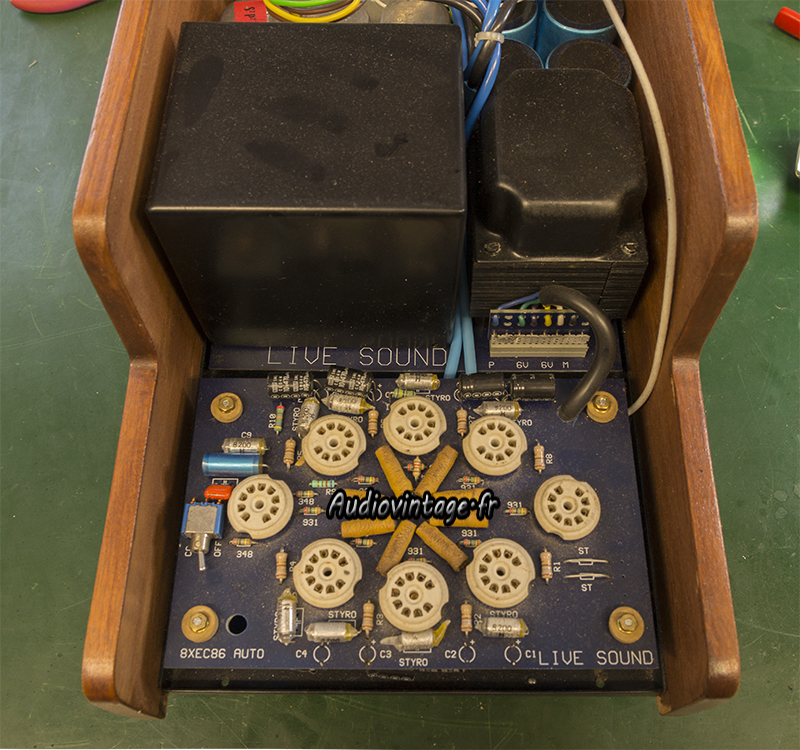

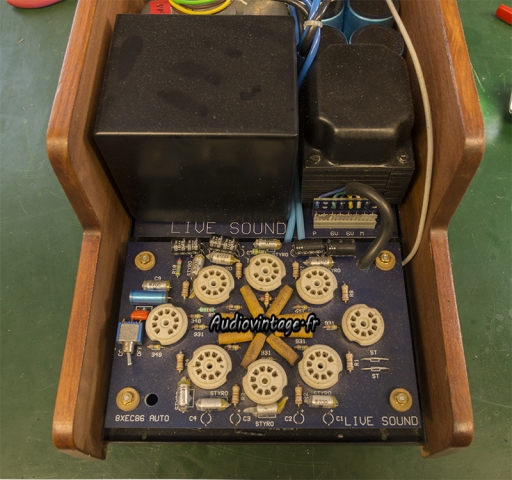

Démontage du premier bloc.
L’interrupteur permet le bypass du condensateur (ou plutôt des condensateurs) en entrée des blocs.

Live Sound Cristal

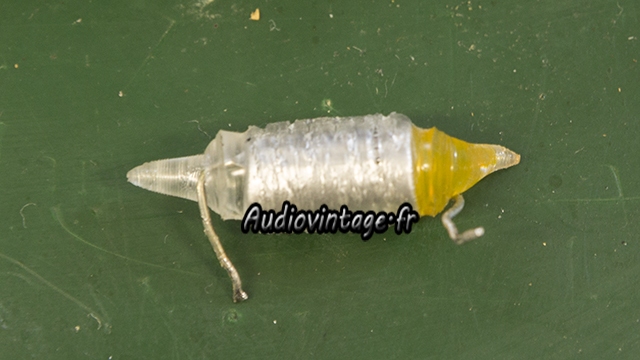

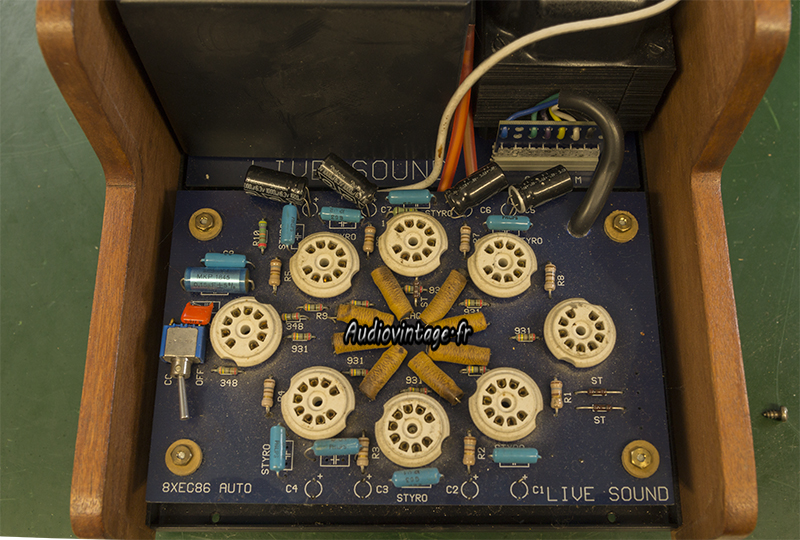

La température est très importante, les condensateurs polystyrène qui accompagnent les condensateurs chimiques de découplage des cathodes ont fondu. L’un d’entre eux, correspondant bien évidemment au tube qui rougeoie est devenu passant, la panne est trouvée.
Il serait intéressant de percer le fond du boitier et la partie inox autour des tubes afin de créer un flux d’air, le tout serait certainement plus fiable à l’usage.

Live Sound Cristal

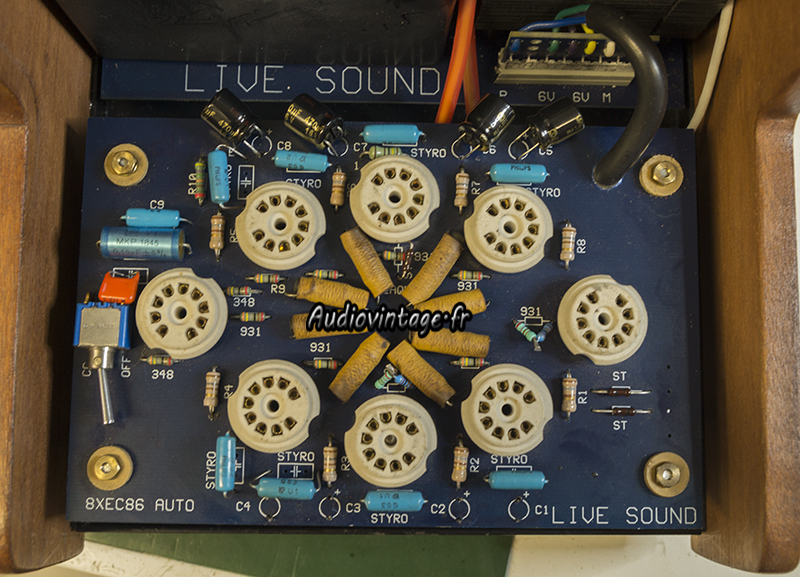

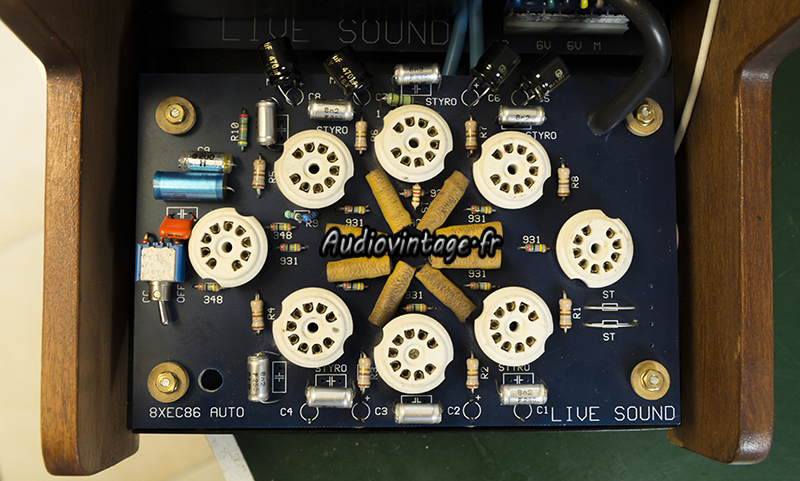

Le second bloc est légèrement différent, il y a certainement eu interventions sur l’un ou l’autre voir les deux blocs.

Live Sound Cristal
Live Sound Cristal
Les deux blocs sont contrôlés, certains chimiques de cathode présentant quelques traces suspectes, ils sont remplacés. Des résistances ayant bien dérivées sont changées également. Les petites leds présentent au centre d’un des tubes sur chaque bloc sont remplacées (l’une était littéralement « cuite »).

Live Sound Cristal

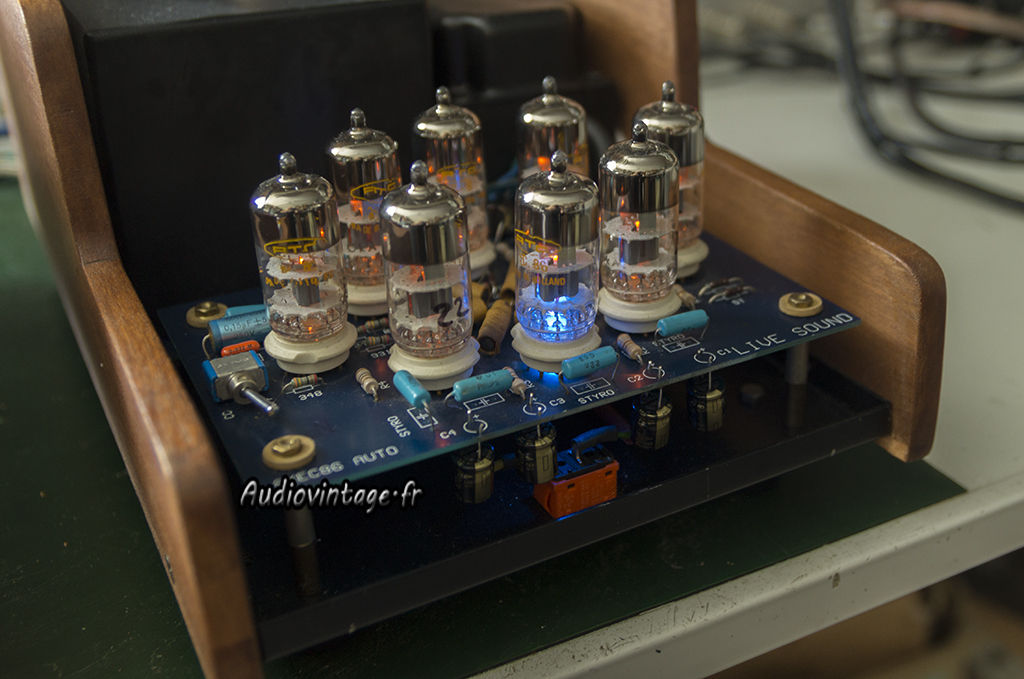

Essai des blocs, les tensions sont contrôlées.

Live Sound Cristal

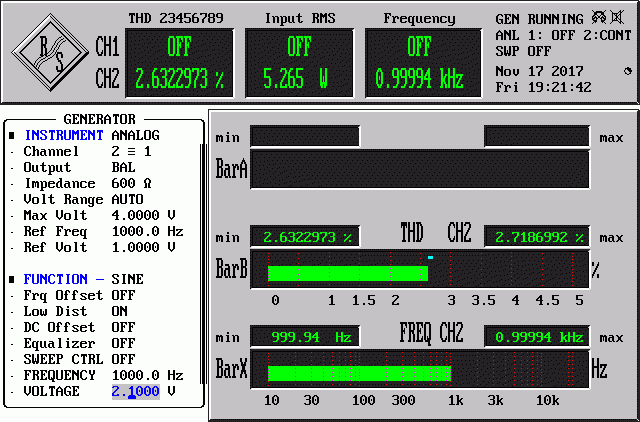

Passage au banc d’un des blocs, distorsion relevée à environ 5 watts sous 8 ohms.

Live Sound Cristal
Réponse en fréquence des deux blocs, à 1w en sortie.
Live Sound Cristal
Live Sound Cristal
Live Sound Cristal

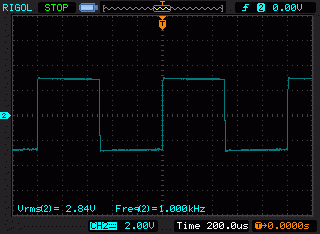

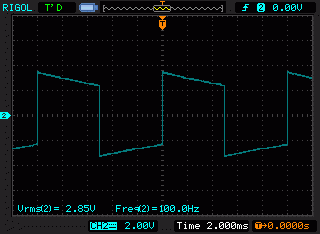

Signal carré à 100hz, 1khz et 10khz.

Live Sound Cristal
Live Sound Cristal

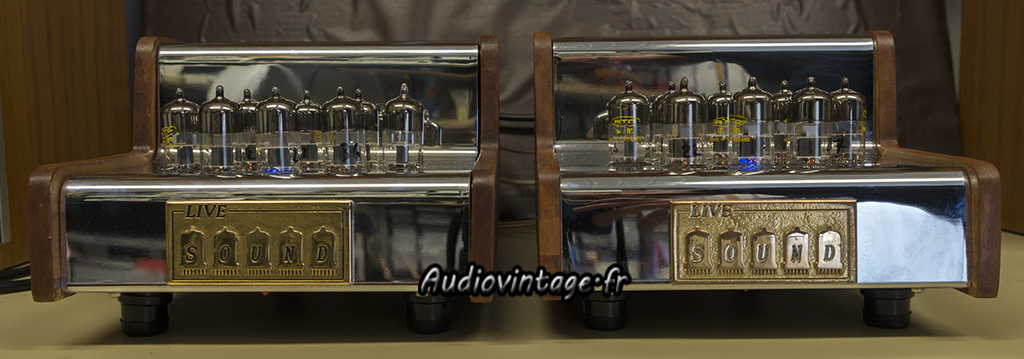

Détails…

Live Sound Cristal

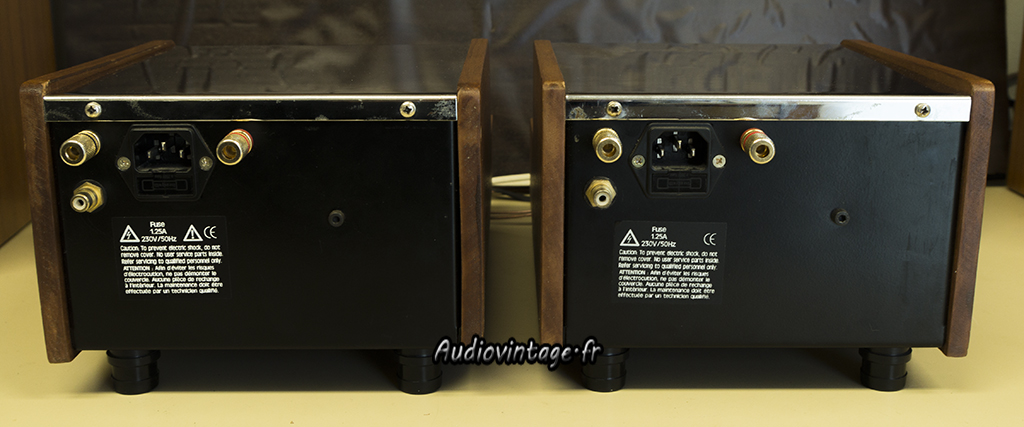

Connectique.
