Les amplificateurs hybrides Luxman sont habituellement appréciés, mais hélas, ils sont aussi habituellement tous « cuits », au sens littéral du terme. Restauration d’un LV-105U.

Luxman LV-105U
Luxman LV-105U
Une chance incroyable, cet exemplaire s’allume encore. Bon, il n’y a pas tout le temps du son en sortie mais au moins, il n’y a pas de panne grave.

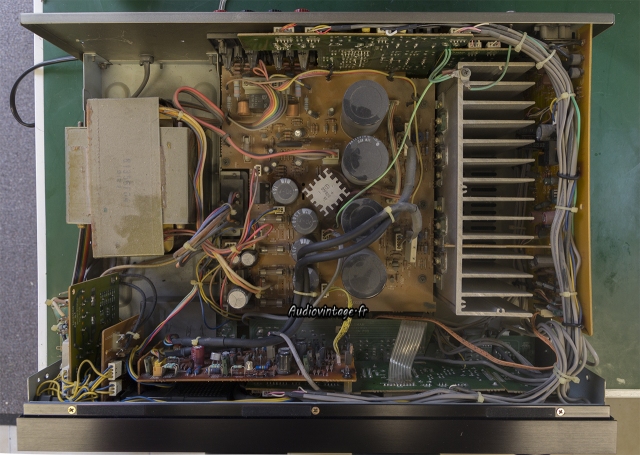

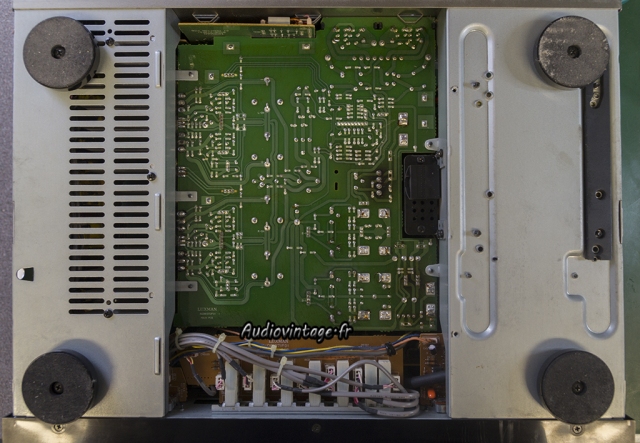

On remarque les traces de chaleur importante sous le circuit principal. Mais le pire n’est pas ici.

Luxman LV-105U

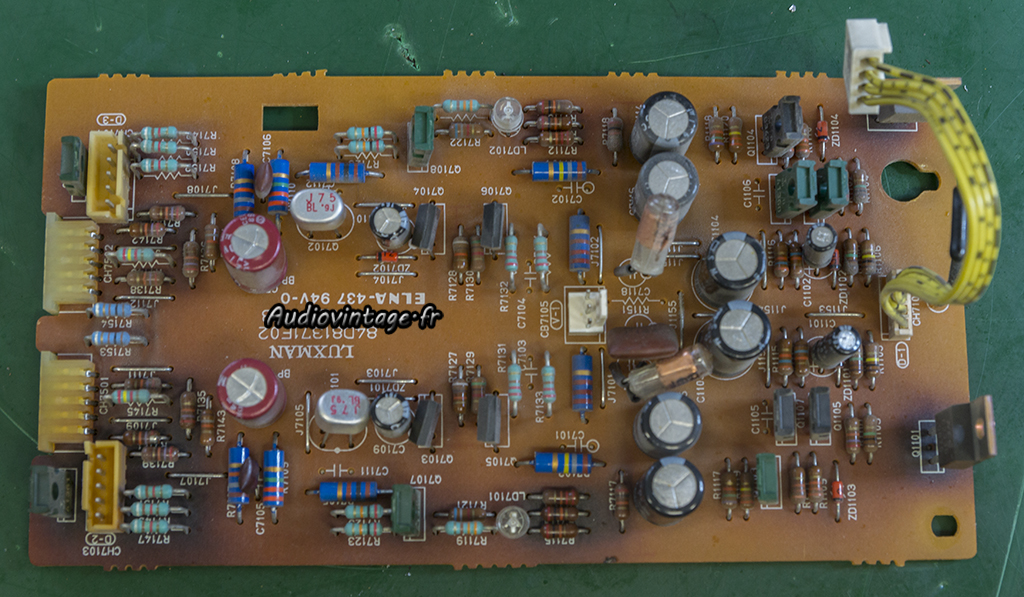

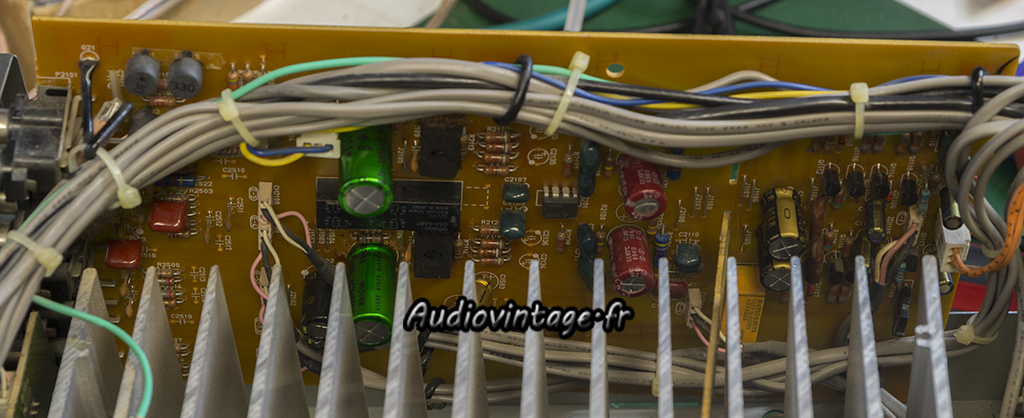

Le circuit « driver ». Ici, il reste 2 condensateurs en parfait état, les deux « elna for audio » d’excellente qualité et qui ne souffrent pas de la température excessive à contrario de tous les autres présents sur ce circuit, bons pour la poubelle.

Luxman LV-105U
Luxman LV-105U

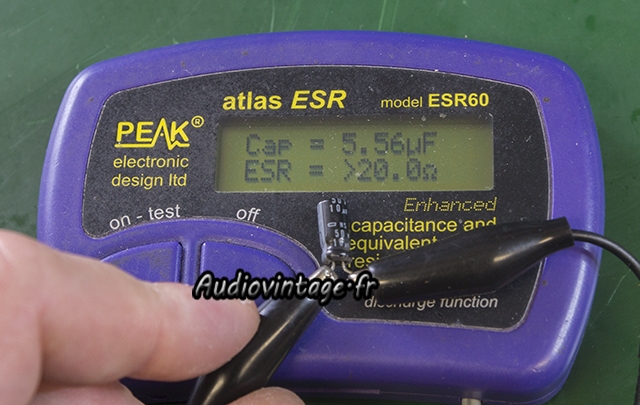

Mesures de deux condensateurs extraits du circuit en question.

Luxman LV-105U

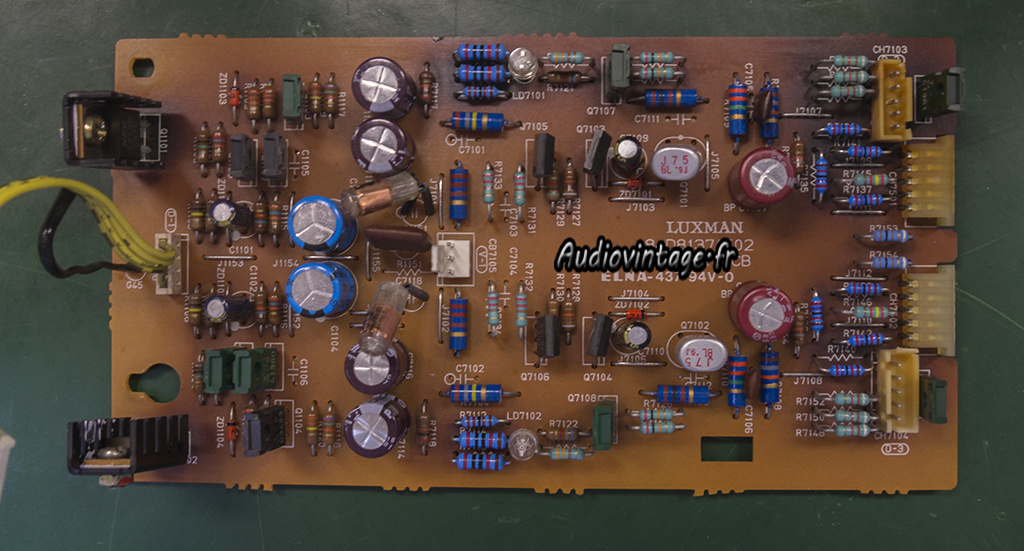

Les condensateurs sont remplacés, 105° obligatoire ici. Les deux transistors reçoivent des radiateurs afin de limiter l’échauffement.
On remarquera également un grand nombre de résistances neuves. Les enveloppes extérieures des originales étaient fragilisées par la chaleur et le montage des nouvelles permet de les écarter du circuit pour un meilleur refroidissement.
Enfin, toutes les soudures sous le circuit sont refaites.

Luxman LV-105U

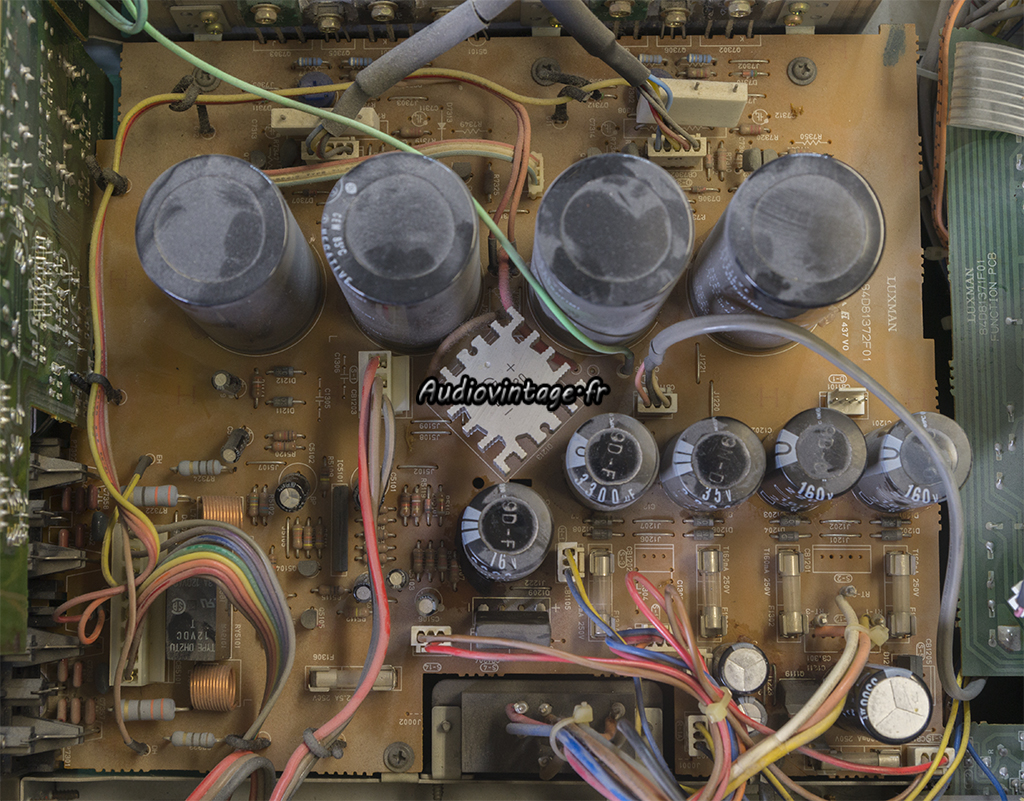

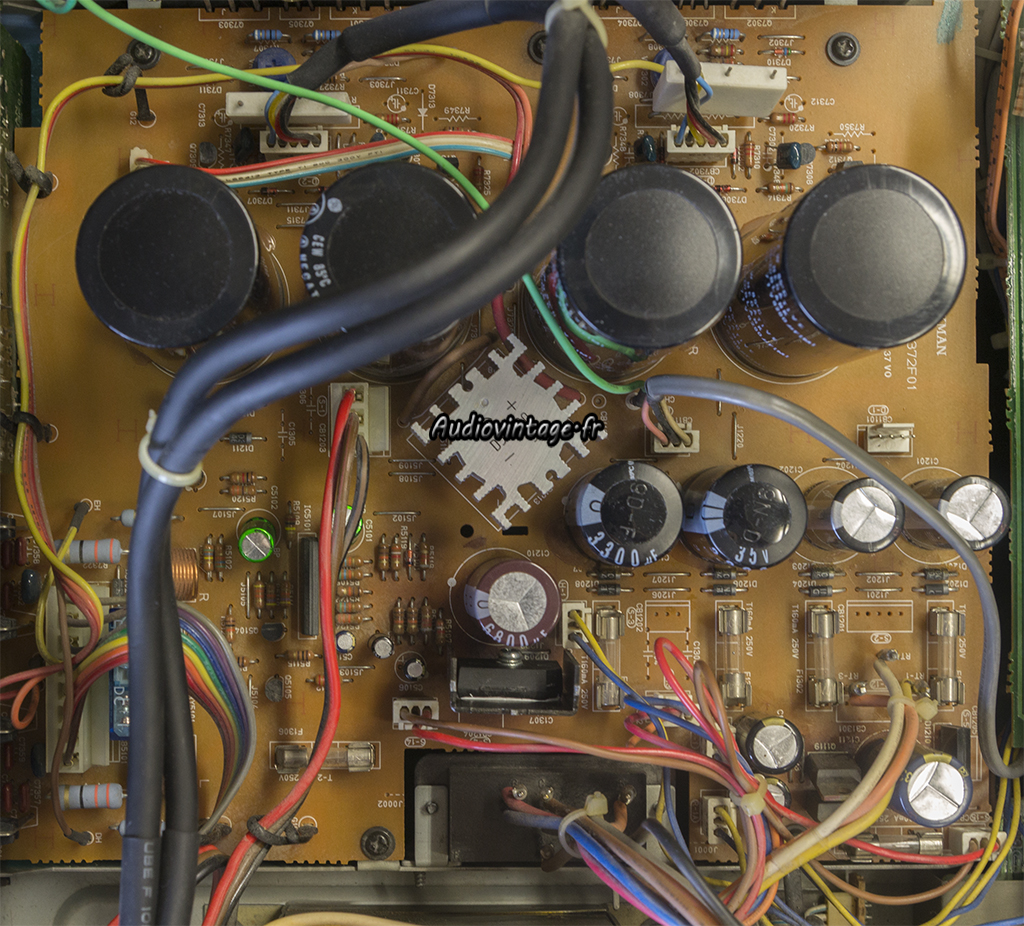

Le circuit principal. Les quatre condensateurs de filtrage sont parfaits à la mesure, ils resteront donc en place.

Luxman LV-105U

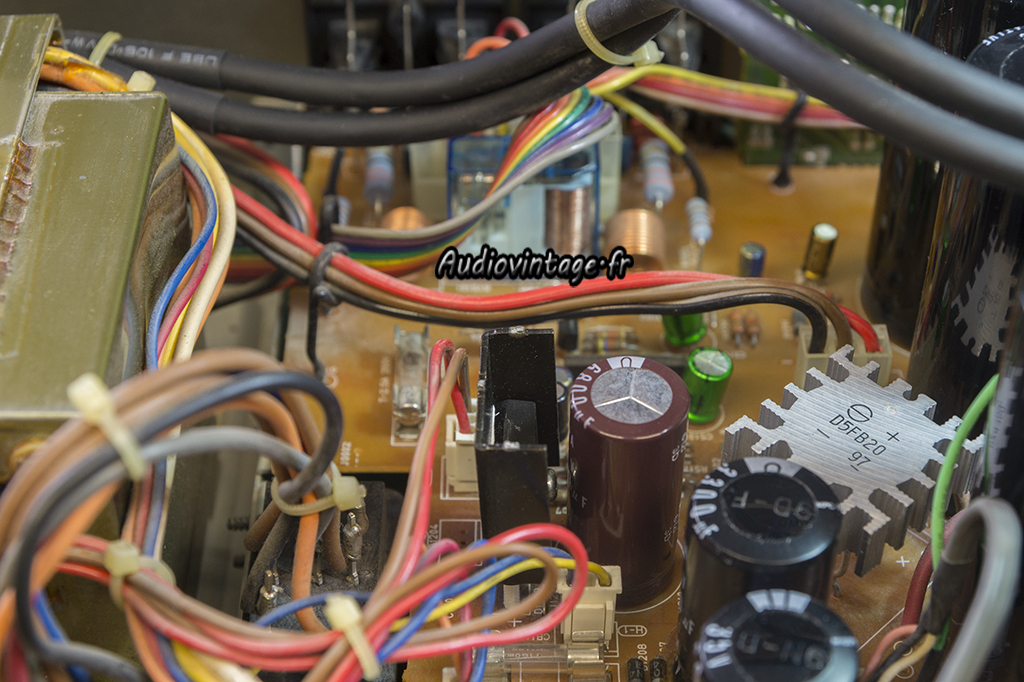

Le pont de diode du chauffage filament des tubes chauffe énormément.

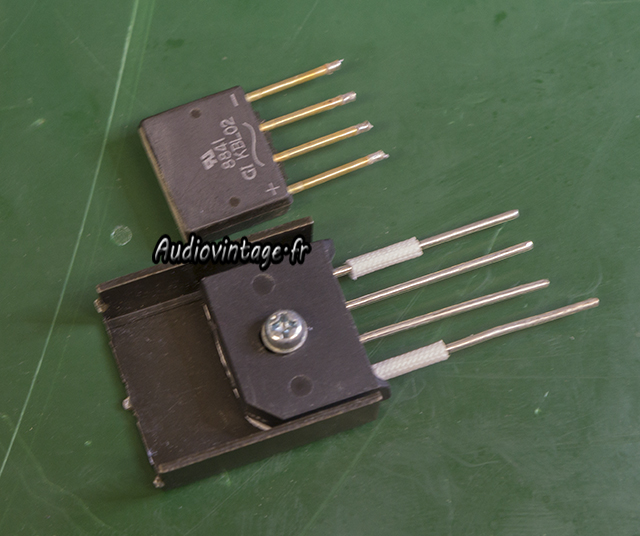

Il va donc être remplacé par un modèle plus costaud lui-même surmonté d’un radiateur.

Luxman LV-105U

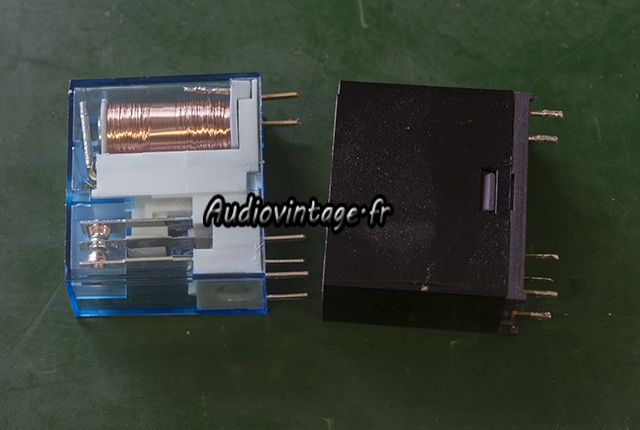

Le relais HP est bien fatigué, il va être changé également.

Luxman LV-105U
Condensateurs neufs, relais et pont de diode en place. Les soudures du circuit sont vérifiées à la loupe et tout ce qui est louche est refait.

Luxman LV-105U

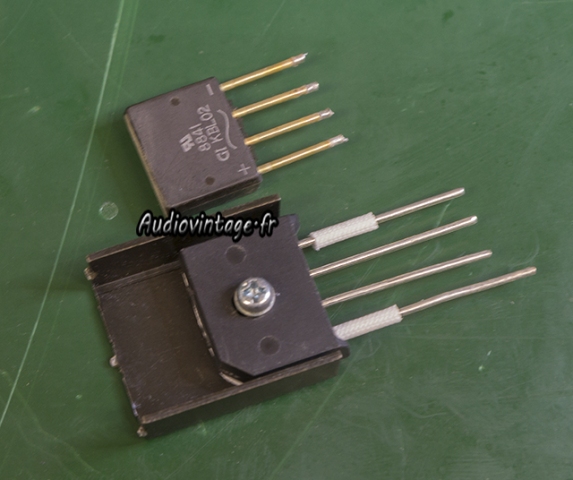

Gros plan sur le nouveau pont de diode en place.

Luxman LV-105U

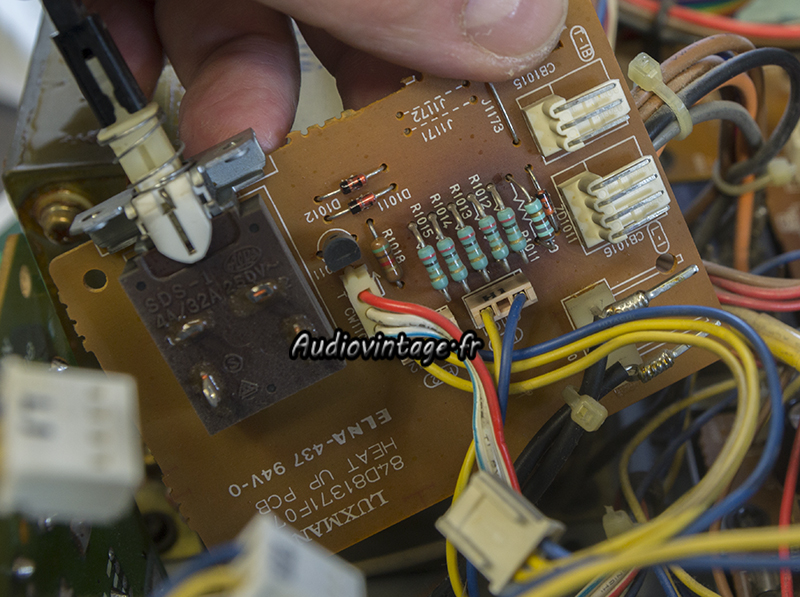

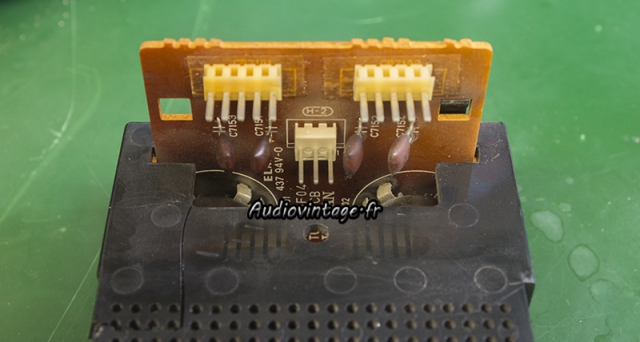

Le circuit qui supporte l’interrupteur de préchauffage des tubes. Une résistance malade a été remplacée, les soudures refaites.

Luxman LV-105U
Le circuit qui supporte les tubes. La température atteinte ici est énorme, la décoloration du circuit en est la preuve.

Luxman LV-105U

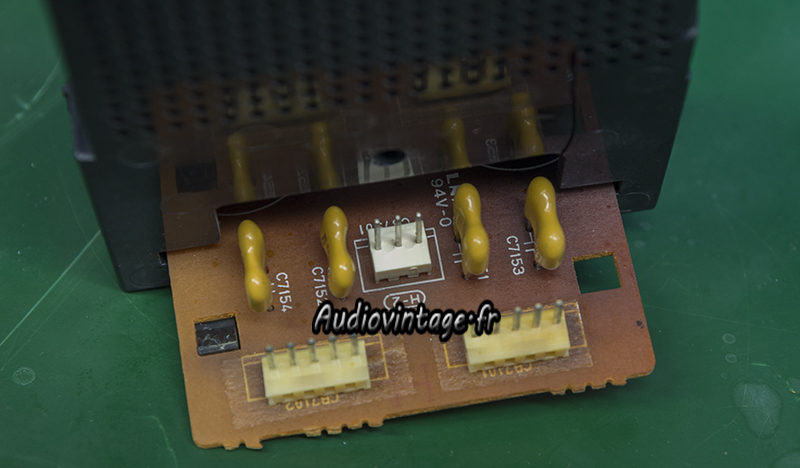

Les condensateurs micas sont remplacés par sécurité. La totalité des soudures sont refaites.

Luxman LV-105U

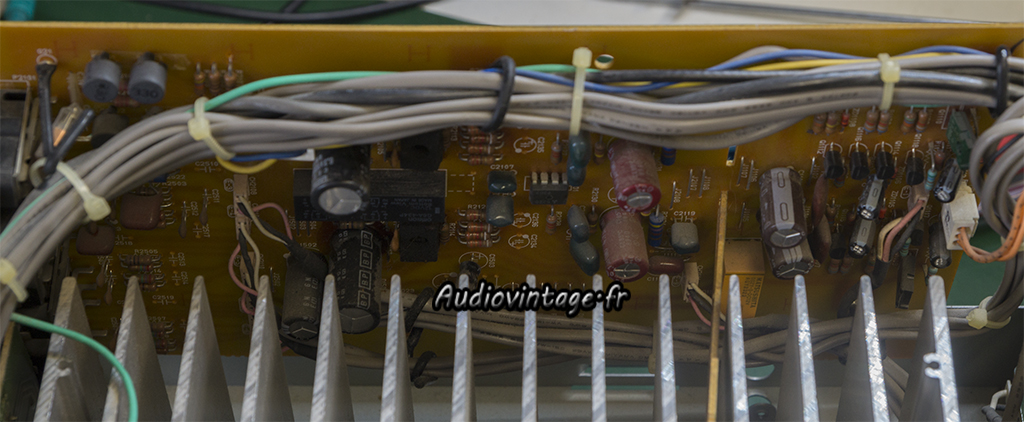

Le circuit phono derrière le radiateur.

Luxman LV-105U
Quelques condensateurs neufs et reprises de soudures.

Luxman LV-105U
Les soudures de l’ensemble des circuits sont vérifiées une nouvelle fois, l’appareil est ensuite réglé et il passe au banc de mesure.

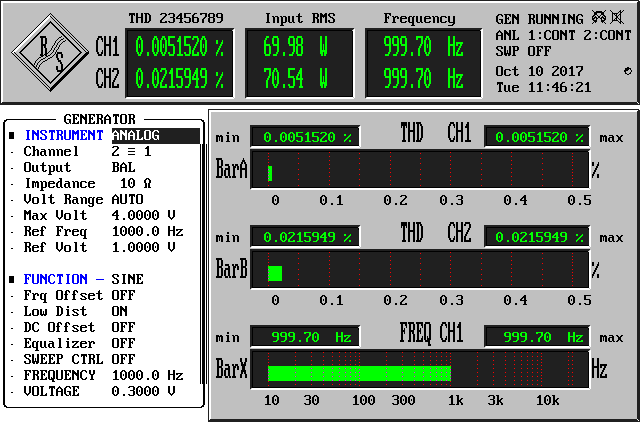

Distorsion relevée à puissance nominale sous 8 ohms, entrée CD.

Luxman LV-105U

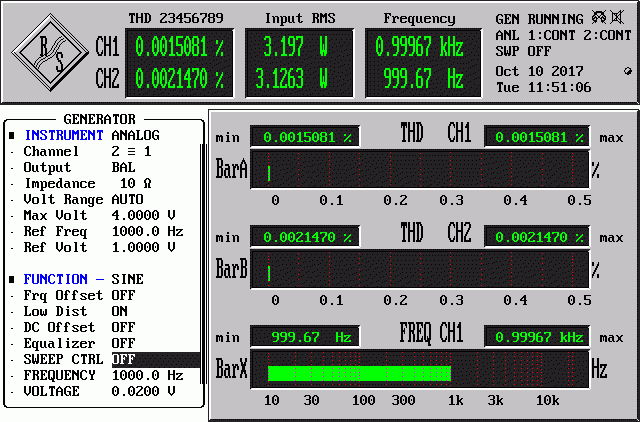

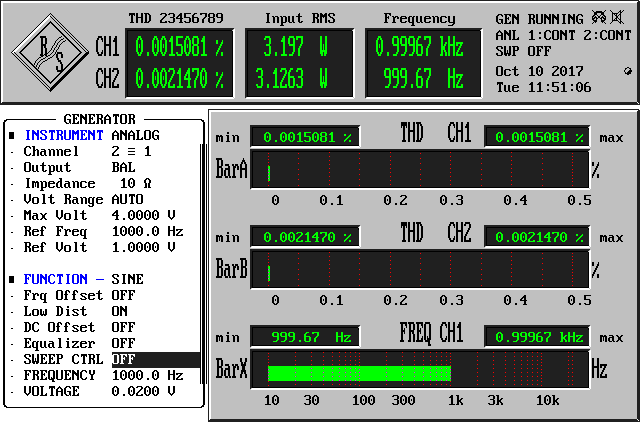

Distorsion relevée à 3w en sortie, entrée phono MM.

Luxman LV-105U

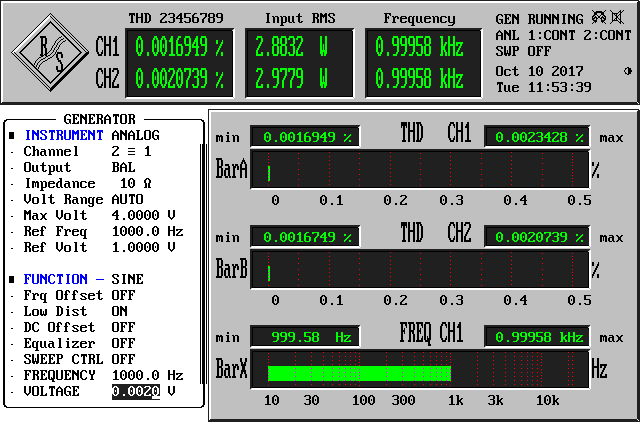

Distorsion relevée à 3w en sortie, entrée phono MC.

Luxman LV-105U
Réponse en fréquence entrée CD, sortie 1w.

Luxman LV-105U
Réponse en fréquence entrée phono MM, sortie 1w.

Luxman LV-105U
Réponse en fréquence entrée phono MC, sortie 1w.

Luxman LV-105U
Luxman LV-105U
Luxman LV-105U
Signal carré à 100hz, 1khz et 10khz.

Luxman LV-105U
Temps de montée à 10khz.

Luxman LV-105U

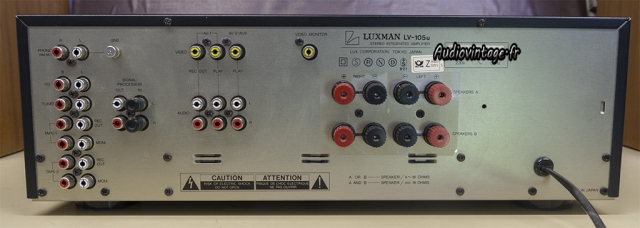

Connectique.
