Aujourd’hui, remise en route d’un appareil qui fait partie des amplificateurs emblématiques (et parfaitement justifié) de la marque Marantz, le Model 15.

Le Model 15 est un assemblage de deux Model 14, ou si vous préférez, en divisant 15 par deux on se retrouve avec 2 x 14 🙂
Et si on multiplie 14 x 2 et qu’on ajoute 15, on obtient 43, presque 42 !
Les lecteurs assidus du « Guide du routard galactique » seront peut-être les seuls à pardonner mon délire…

Marantz Model 15
Marantz Model 15
Bref, l’exemplaire présenté ici, importé fraichement de sa patrie d’origine nécessite une visite pour le passer en 240v et vérifier son bon fonctionnement après quasiment 50 ans d’existence.
Il s’agit d’un bloc des premières séries, caractérisées par l’absence de relais (généralement sources de divers problèmes).

Marantz Model 15
Démontage de la façade.
Les quatre ampoules issues du monde de l’automobile sont bien visibles. Leur filament est une pièce maitresse du système de protection de cet appareil.

Marantz Model 15
Les transistors, commandés sur cahier des charges par Marantz chez Motorola, reçoivent de la graisse fraiche te pour certains d’entre eux des micas neufs.

Marantz Model 15
Sur sur ce circuit, dans chaque bloc et après contrôle, décision est prise de remplacer les quatre condensateurs axiaux Sprague 30D.

DSC08508
Ils sont remplacés par des condensateurs axiaux Sprague 30D, les mêmes donc, dont la production a été relancée il y a quelques années.
On aperçoit la résistance ajustable bobinée de réglage d’offset à gauche. Pour le bias, il faut passer par le trou situé sous le condensateur axial le plus bas.

Marantz Model 15
Après nettoyage et contrôle.
Oui, je vous le confirme, les gros condensateurs présents depuis quasiment 50 ans dans ces deux blocs restent en place. Les mesures sont équivalentes voir supérieures à des condensateurs neufs de bonne qualité.

Marantz Model 15
Chaque bloc est correctement réglé puis réassemblés ensembles.

Marantz Model 15
Il est donné par Marantz pour 2×60 watts sous 8 ohms, à 0.1% de dht maximum.

Marantz Model 15
La réponse en fréquence à 1w en sortie, sous 8 ohms, les deux canaux en fonction.

Marantz Model 15
Marantz Model 15
Marantz Model 15

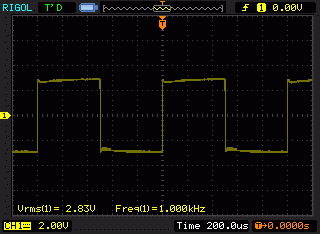

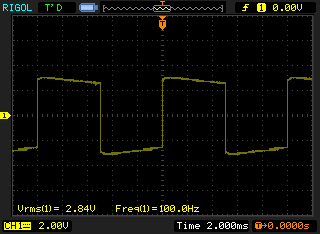

Signal carré à 100hz, 1khz et 10khz.

Marantz Model 15

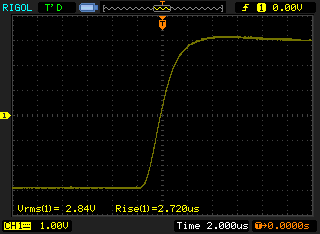

Temps de montée à 10khz.

Marantz Model 15

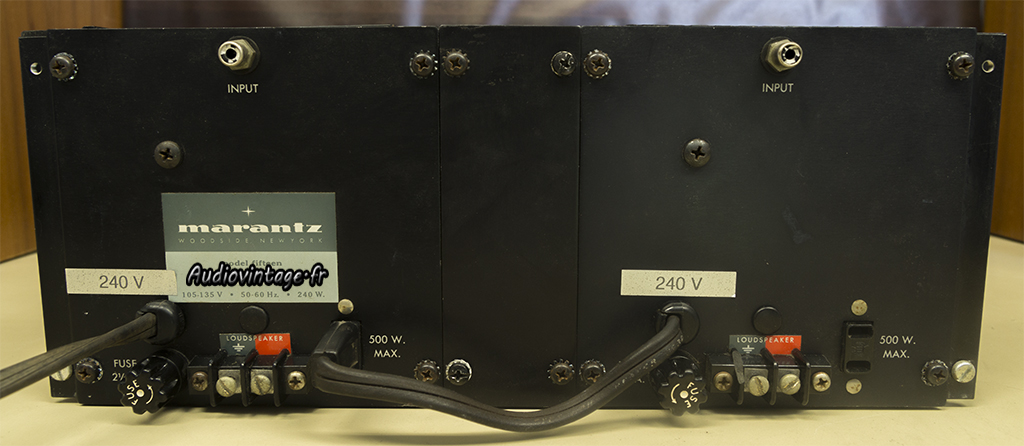

Connectique.

Marantz Model 15
Pour le plaisir…
