Un gros chantier, pour un Sansui qui le mérite.

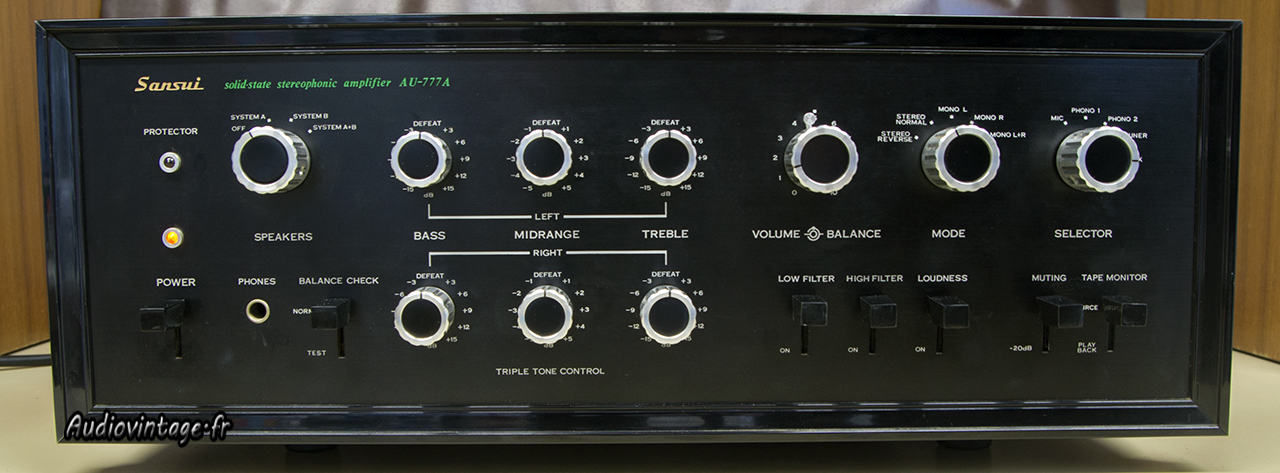

Sansui AU-777A
Sansui AU-777A
Son propriétaire l’ayant fait venir d’Australie (quand on aime 🙂 )rechignait à le faire réviser. La sonorité lui convenait parfaitement et l’appareil fonctionnait très bien…enfin au début.
Il a rapidement eu quelques petits soucis de mise en protection à faible puissance, et puis un jour, un fusible a sauté. Le nouveau mis en place ne bronche pas mais le Sansui ne donne plus aucun son.

Pour faciliter et fluidifier la lecture de cet article, je vous parlerais des diverses « trouvailles » (dans le désordre) en vous présentant la révision. Les pannes ont toutes été identifiées et réglées avant celle-ci. C’est une obligation !

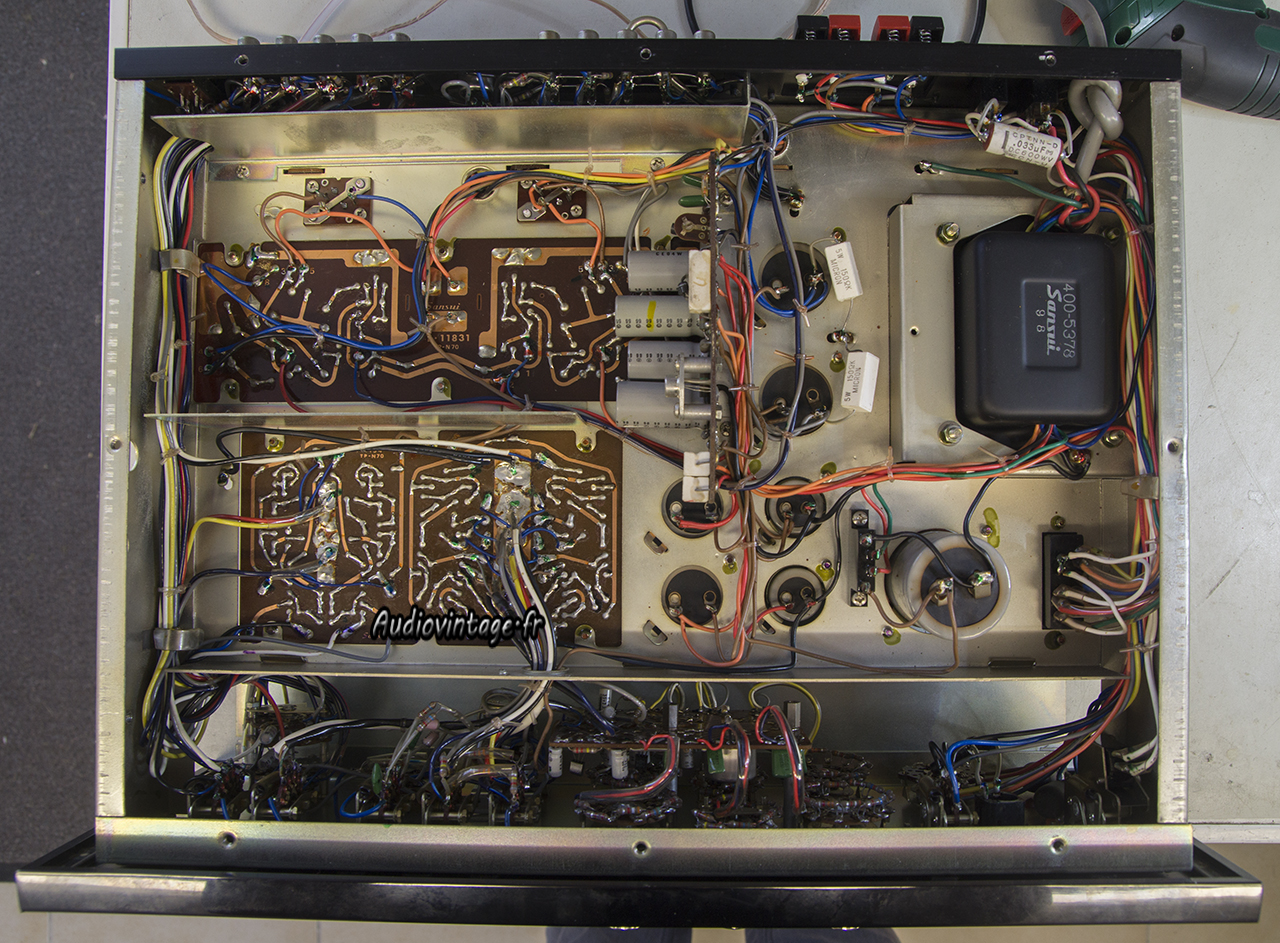

Sansui AU-777A

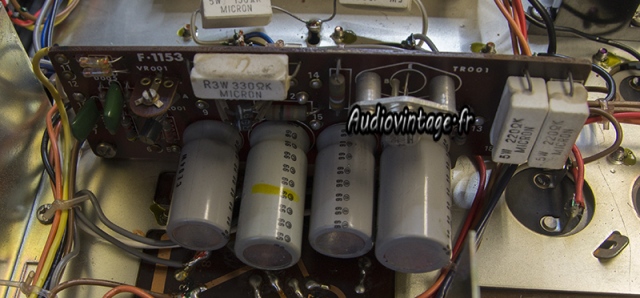

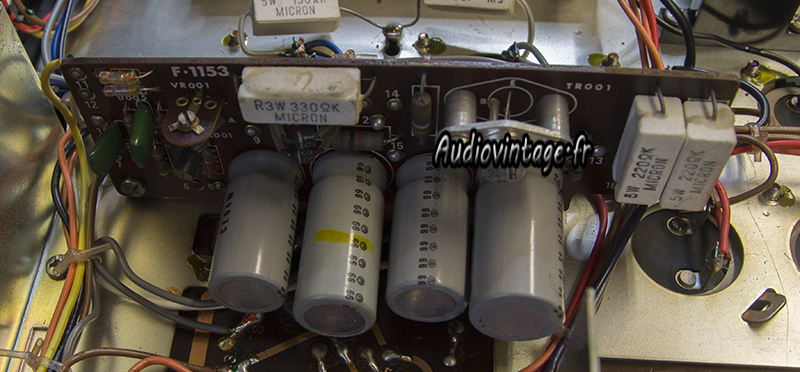

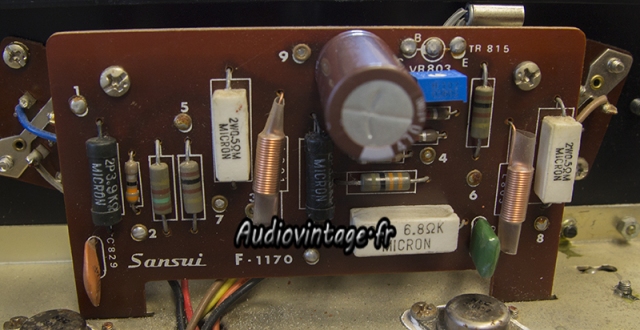

Le circuit « power and protector ».

Sansui AU-777A
Ce circuit reçoit des condensateurs neufs. A gauche l’ajustable de protection. Celui-ci était la cause de la mise en protection régulière que le propriétaire rencontrait à faible puissance.
Mais si l’appareil ne fonctionne plus du tout, c’est à cause de la mort de l’ampoule incandescente « protector » en façade.

Sansui AU-777A

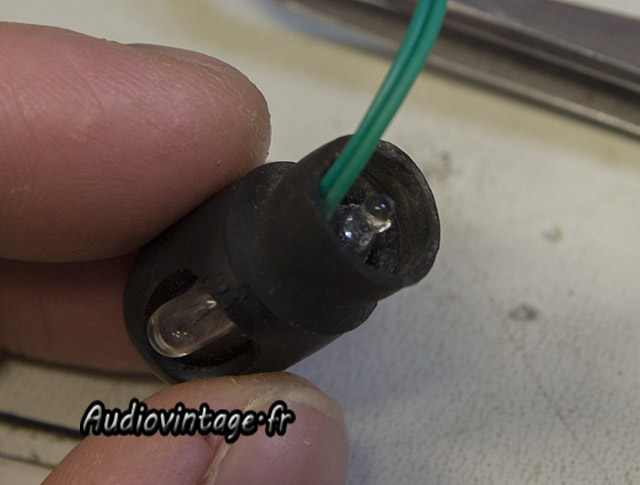

Curieux bricolage !
Et oui, cette ampoule fait partie du système, ce n’est pas juste un « voyant ». Ayant été remplacée par n’importe quoi par un précédent intervenant, elle a grillé rapidement lors de ses allumages intempestifs (tension inadéquate).
Tordu non ?
Mais ce n’est pas tout…

Sansui AU-777A

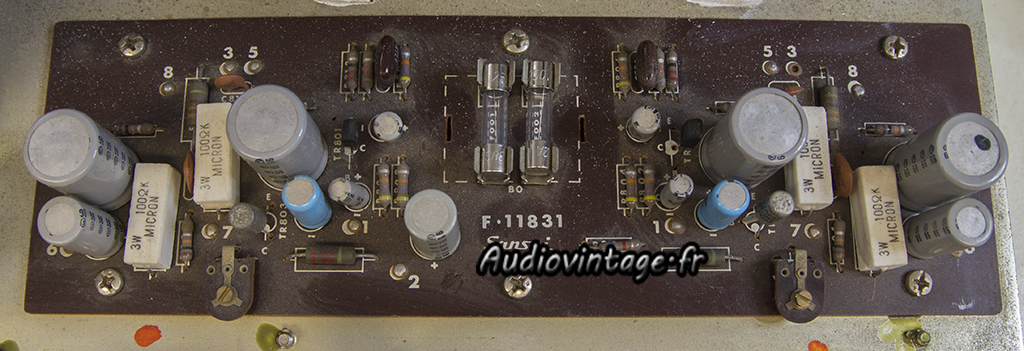

Le « driver amp block », commun aux deux canaux.
Sur la photo, j’ai déjà remplacé les deux fusibles. Il y avait un souci ici aussi, l’oxydation des supports de fusibles et des deux fusibles entrainaient un fonctionnement très….”particulier”.

Sansui AU-777A
Condensateurs, ajustables ainsi que deux transistors sont remplacés.

Sansui AU-777A

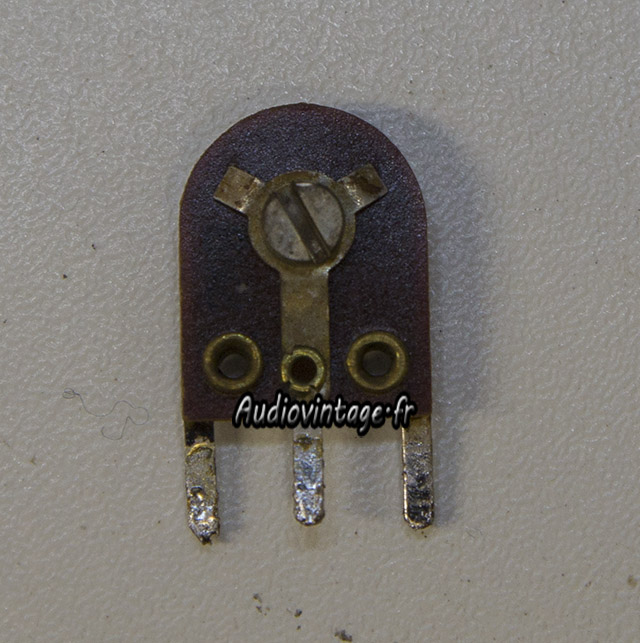

L’ajustable de bias du canal droit. Son état déplorable rendait impossible tout réglage et surtout, la valeur changeait au moindre regard, le canal en question étant très, ou plutôt TROP fortement biasé. Les Transistors (tous testés hors circuit sur traceur de courbe) ont eu chaud.

Sansui AU-777A
Le circuit révisé.

Sansui AU-777A

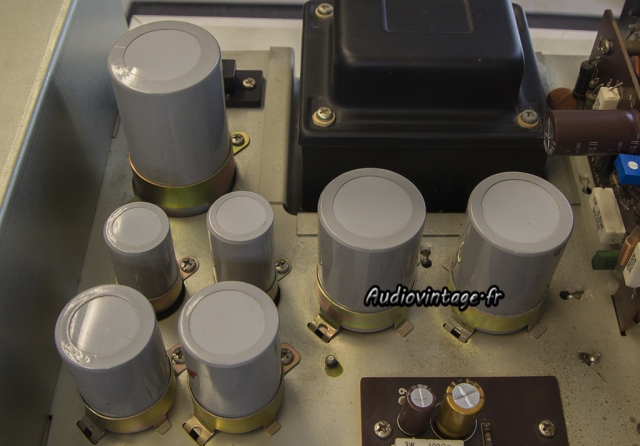

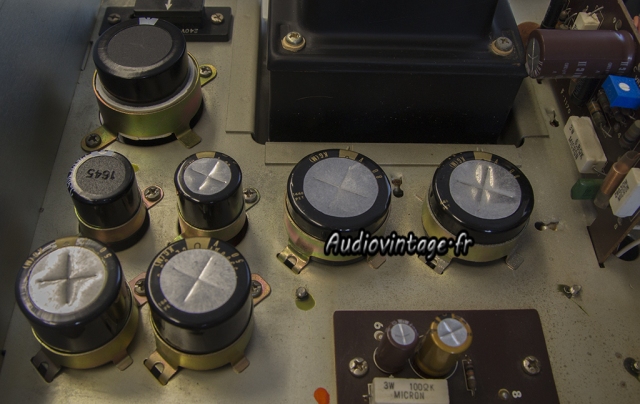

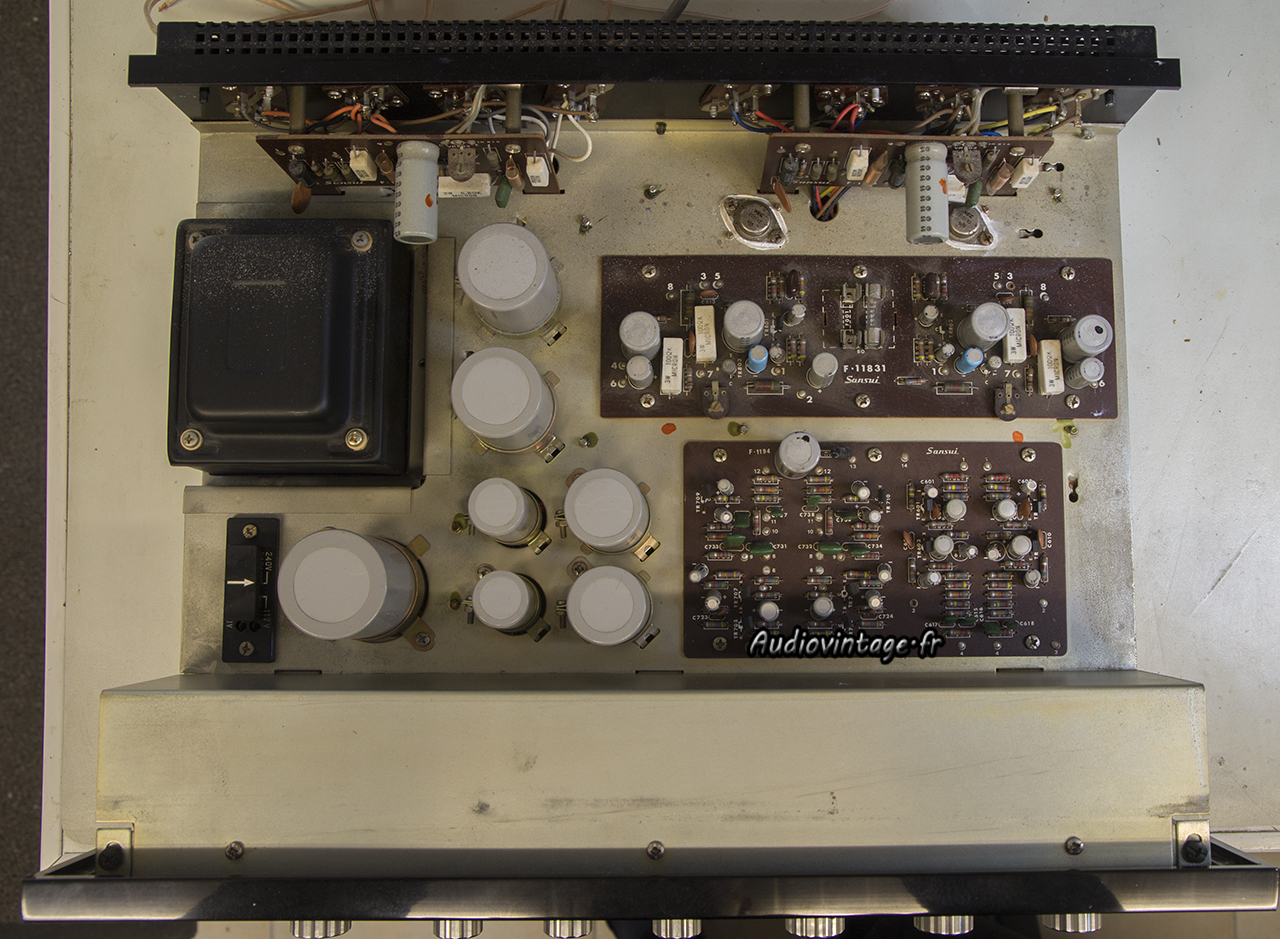

L’ensemble des canettes, celles qui font que le cout de révision d’un appareil de ce type n’est pas anecdotique quand on souhaite monter des remplaçantes de qualité.

Sansui AU-777A
Condensateurs neufs en place.

Sansui AU-777A

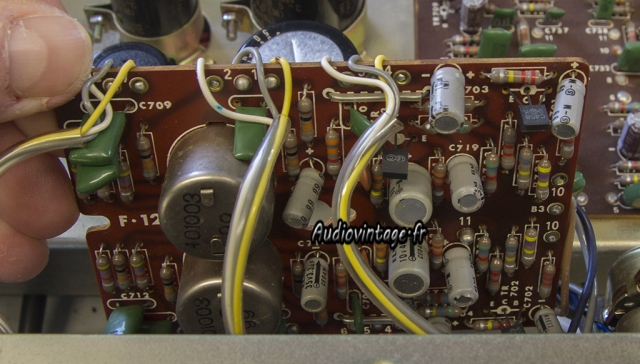

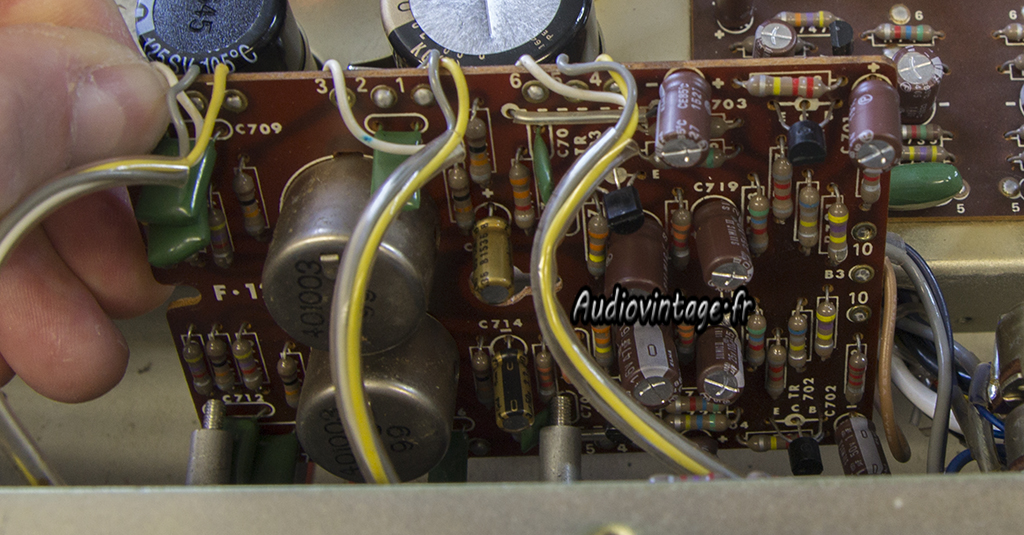

L’étage phono.

Sansui AU-777A
Condensateurs et transistors neufs en place.

Sansui AU-777A

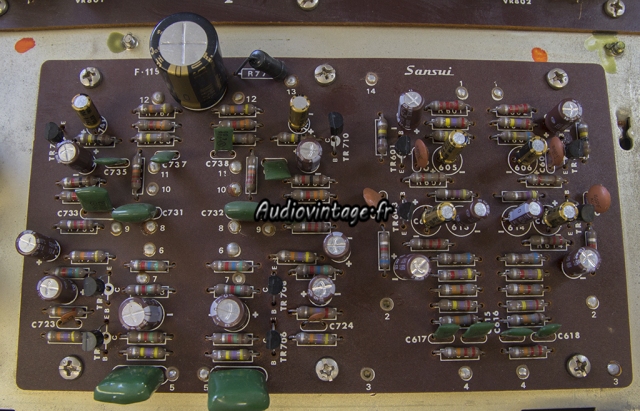

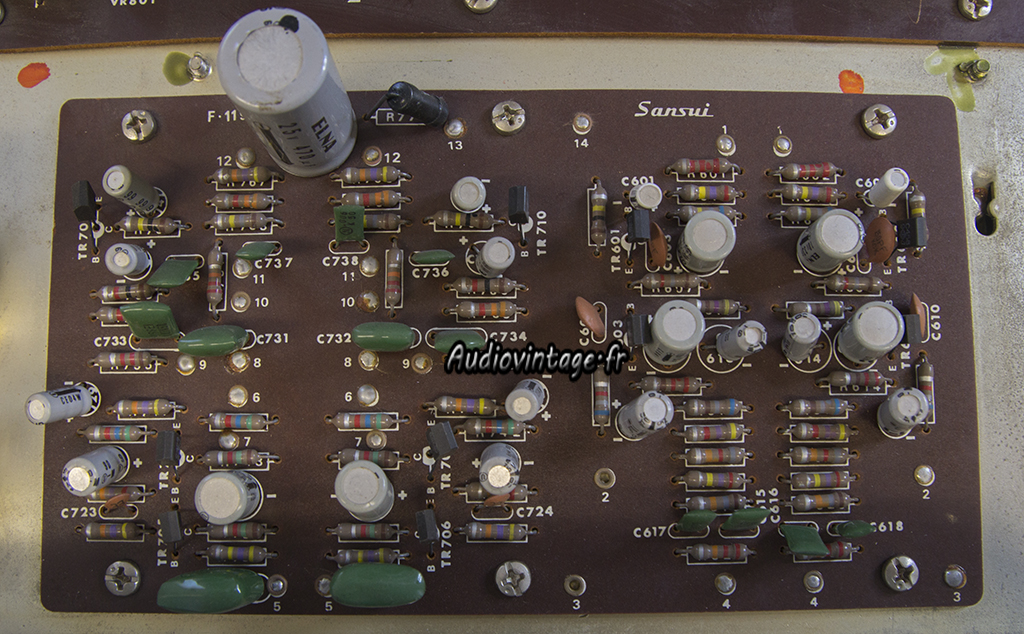

Le circuit de tonalité/filtre.

Sansui AU-777A

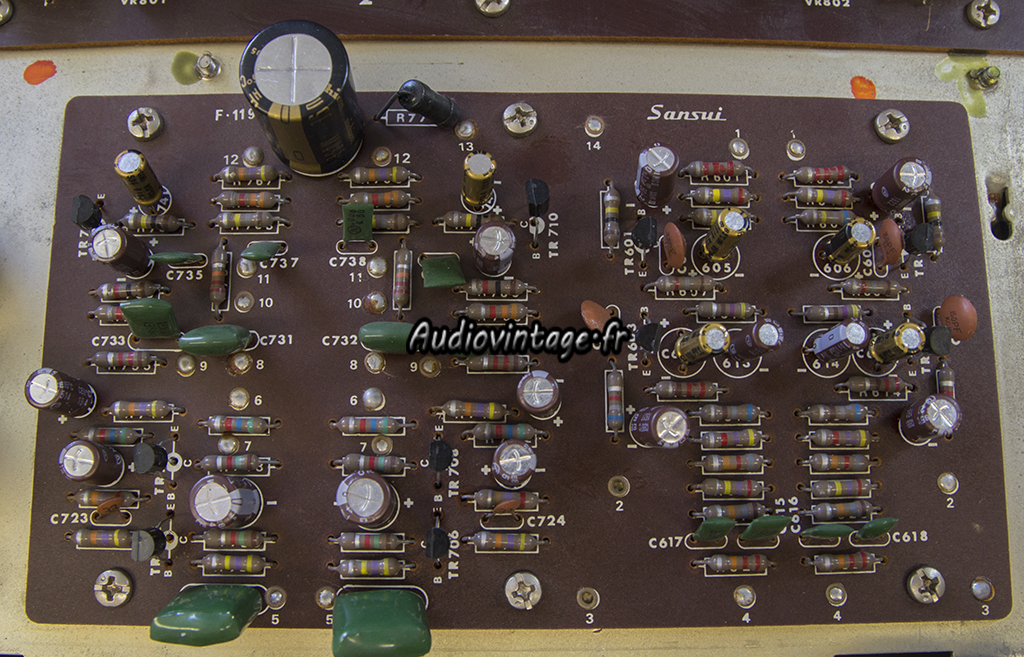

Reçoit lui aussi des condensateurs et des transistors neufs

Sansui AU-777A
Sansui AU-777A

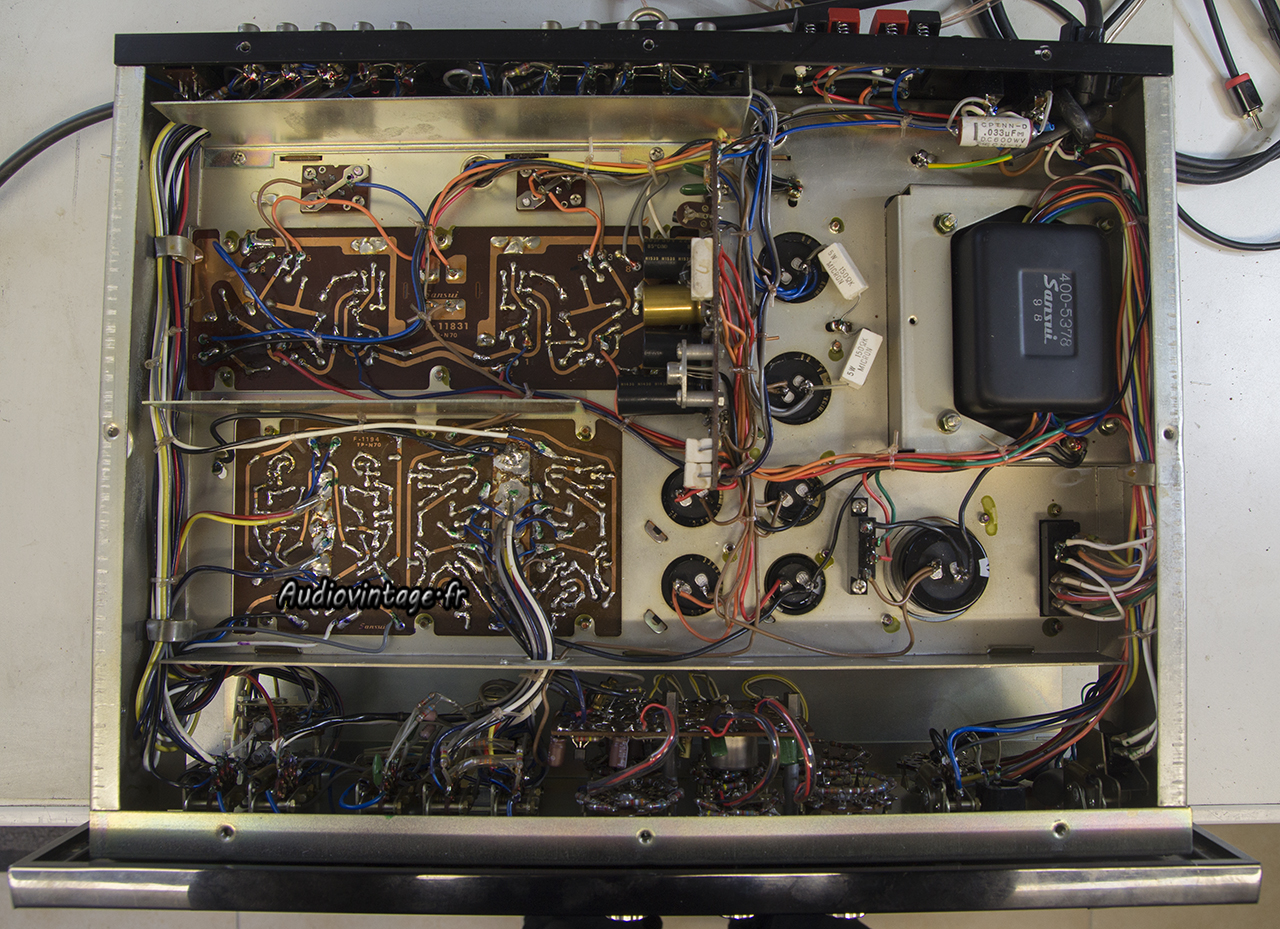

Terminé.

Sansui AU-777A
Passage au banc. Distorsion mesurée à 1khz, entrée aux à puissance nominale sous 8ohms.

Sansui AU-777A
Rapport entre distorsion et puissance de sortie, à 1khz, entrée Aux (potentiomètre de volume à fond) sur le canal gauche (les deux canaux en charge)
A gauche, le taux de distorsion (courbe verte). Dessous, le niveau d’entrée sur l’ampli. A droite la puissance mesurée sous 8 ohms (courbe jaune).

Sansui AU-777A

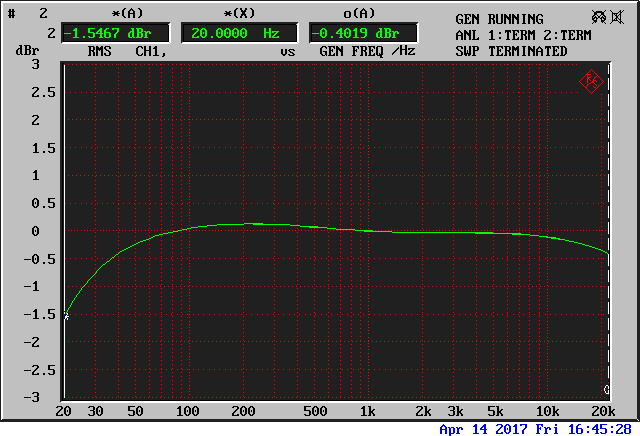

Réponse en fréquence à 1watt en sortie du canal gauche, de 20Hz à 20khz.

Sansui AU-777A
Sansui AU-777A
Sansui AU-777A

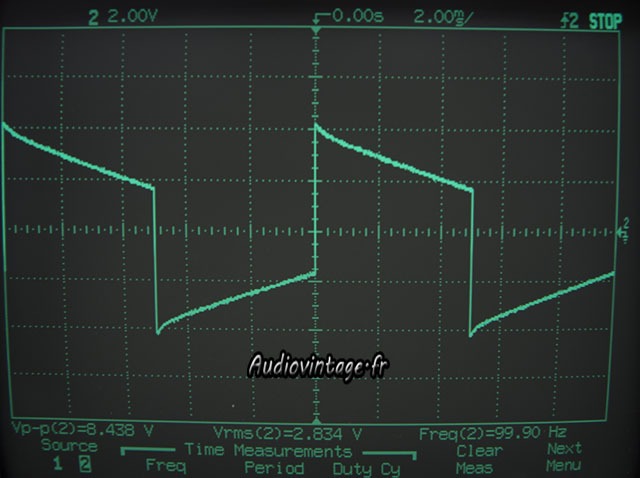

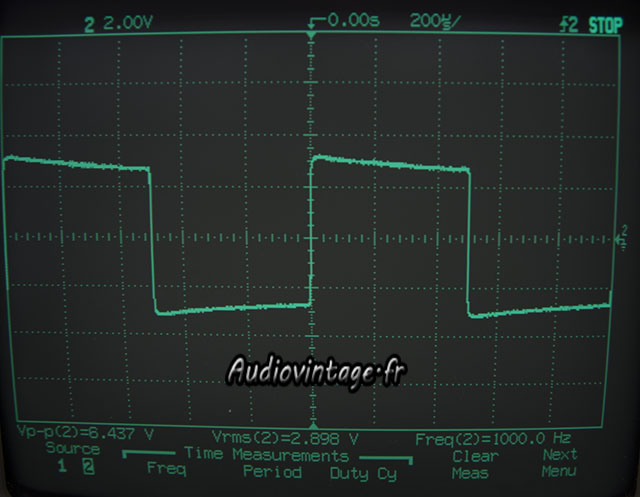

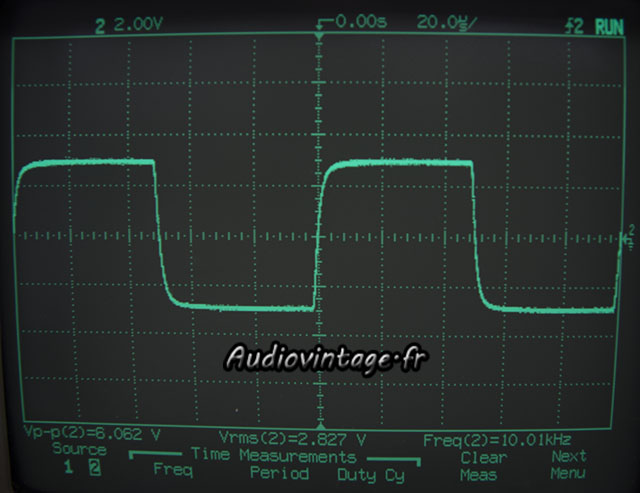

Signal carré à 100hz, 1khz et 10khz.

Sansui AU-777A

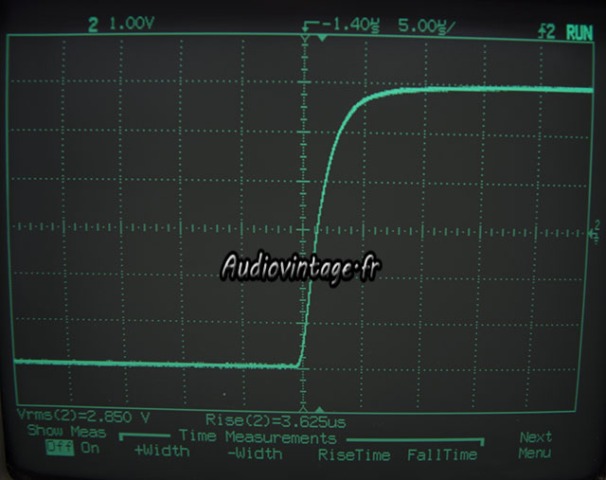

Temps de monte à 10khz.

Sansui AU-777A

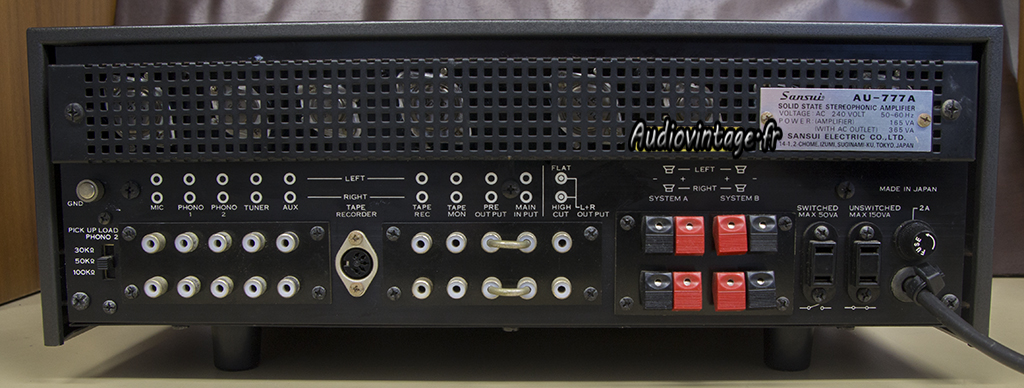

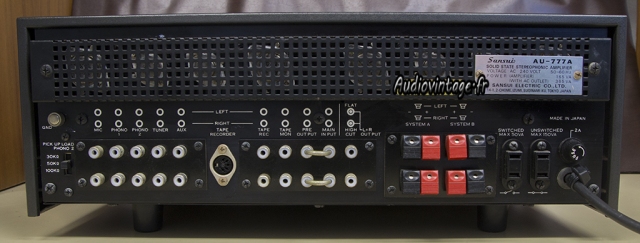

Connectique.
