Le propriétaire de cet appareil l’avait confié à un réparateur car il chauffait beaucoup d’un côté et crachotait.
Le technicien n’a rien fait et lui a rendu un appareil qui est tombé en panne après sa récupération.

Pioneer SX-1500TD
Pioneer SX-1500TD

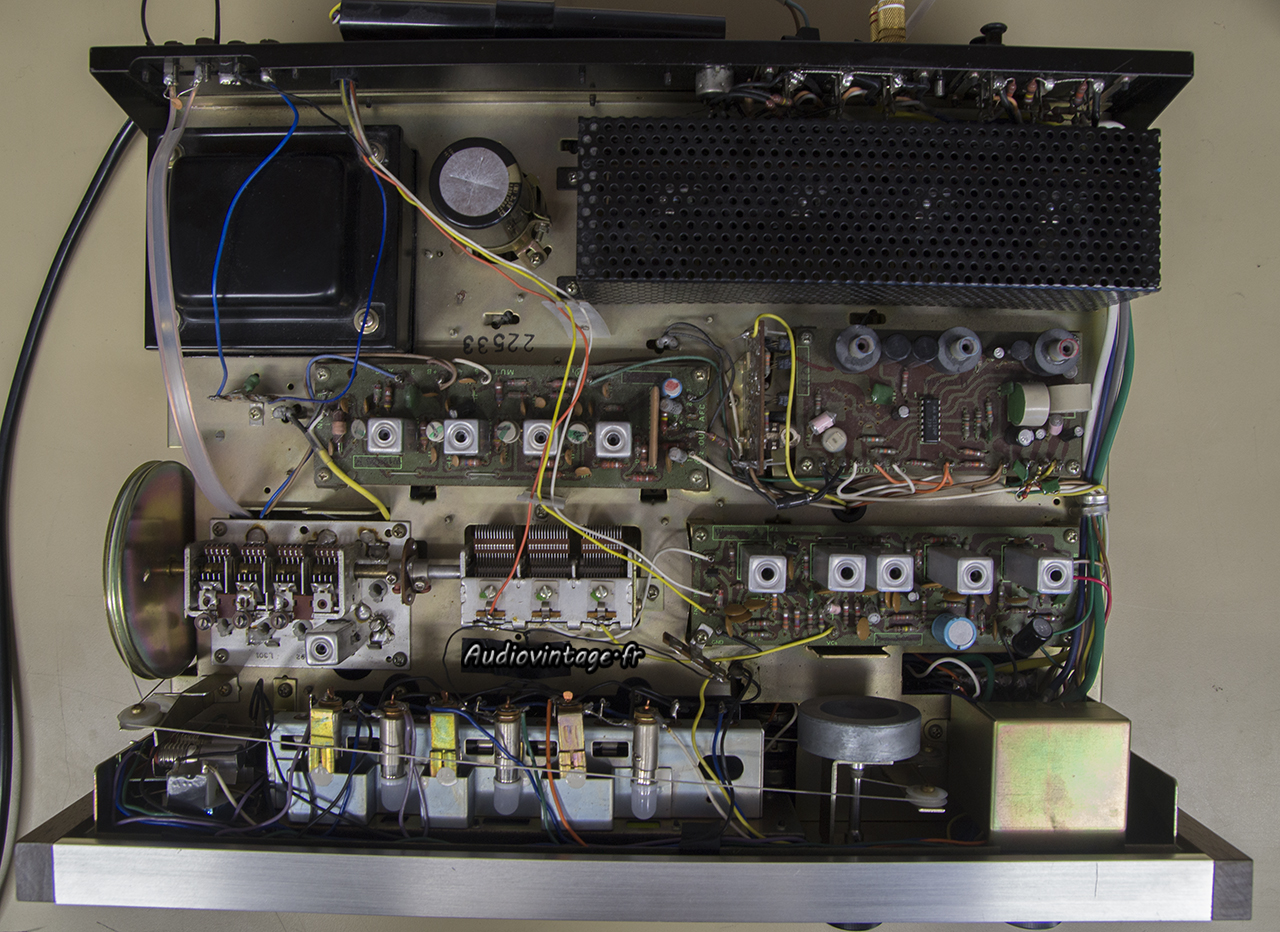

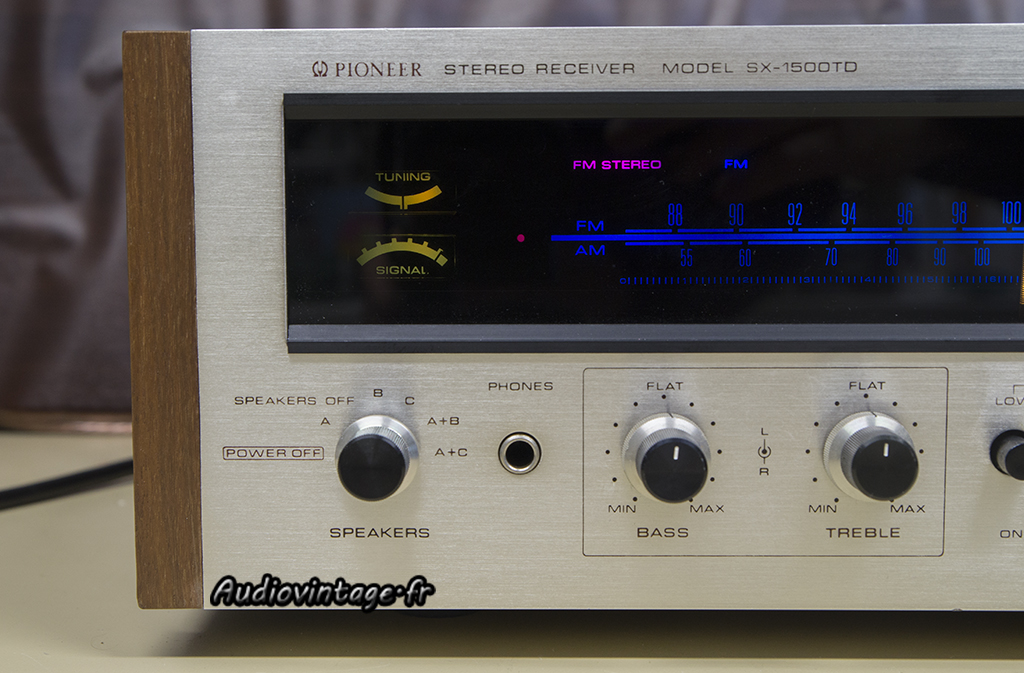

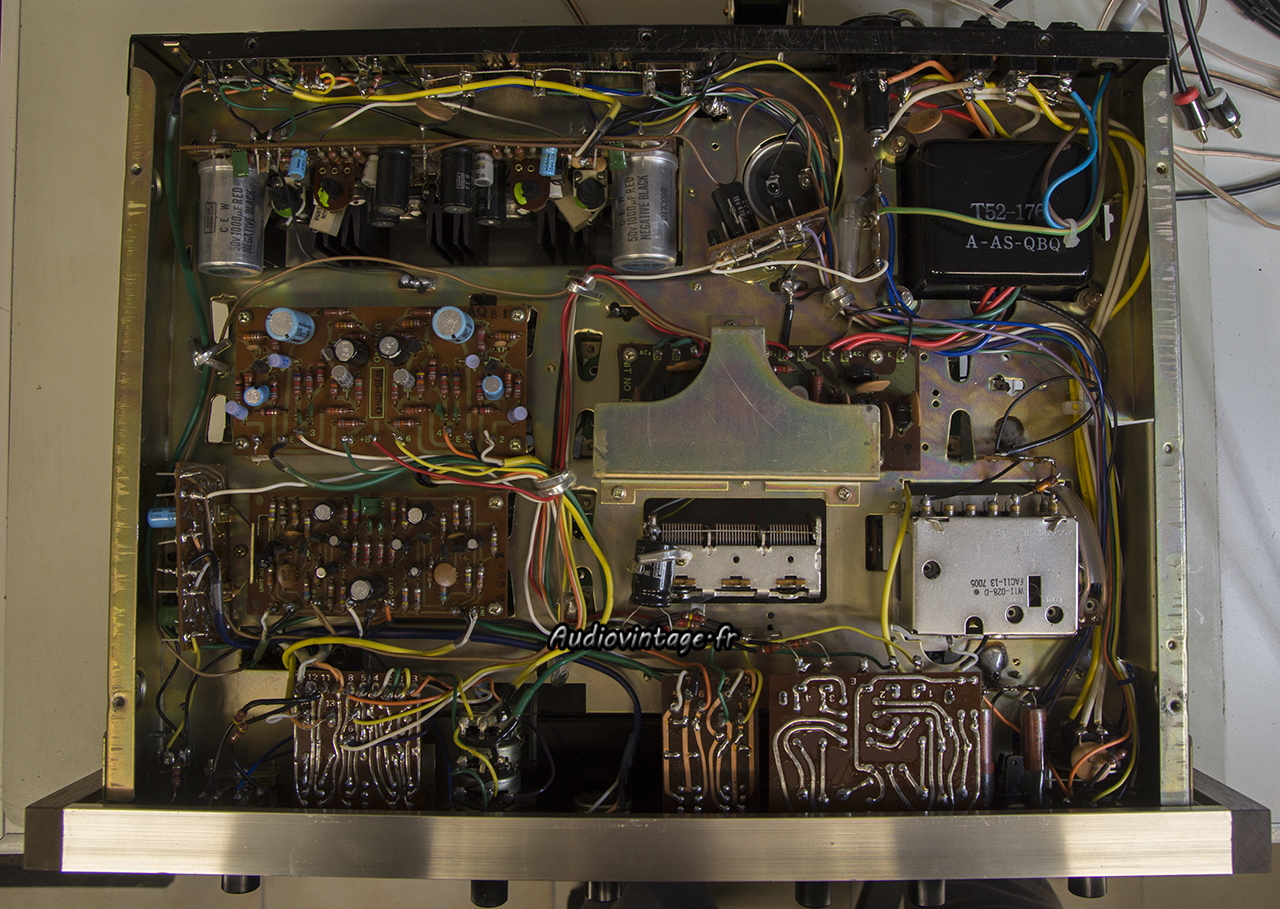

Il est quasiment dans son jus, à part l’éclairage, désormais à led, installé par le propriétaire.
Le fusible de protection claque à l’allumage sur un canal. Et pour cause, au moins un transistor de puissance est HS.

Pioneer SX-1500TD

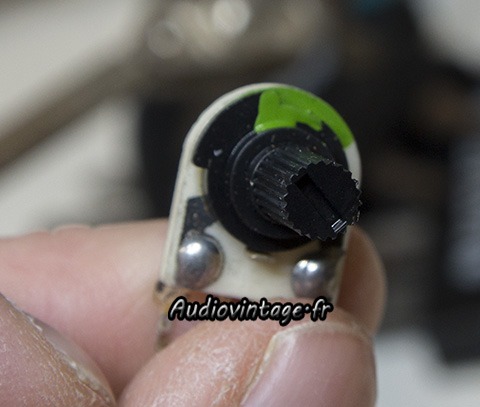

Pourquoi ? Tout simplement pour cause d’ajustable de bias défectueux. Dommage que le précédent réparateur n’ait pas pris le temps de chercher un minimum, cette panne aurait pu être évitée.

Pioneer SX-1500TD
Pioneer SX-1500TD
Pioneer SX-1500TD

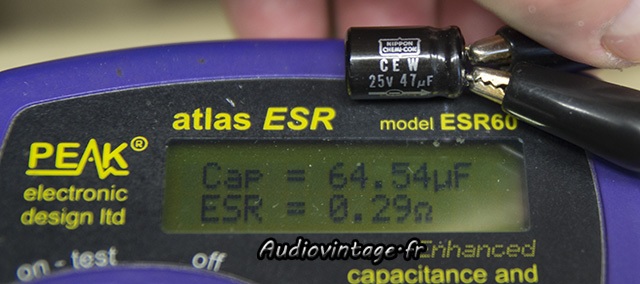

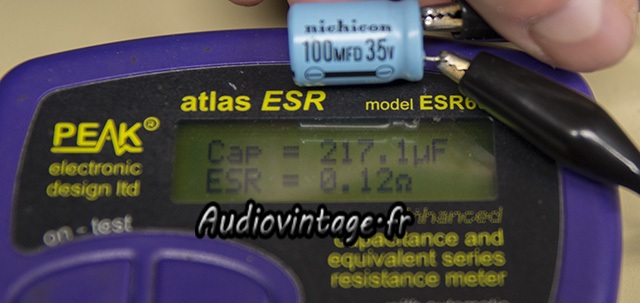

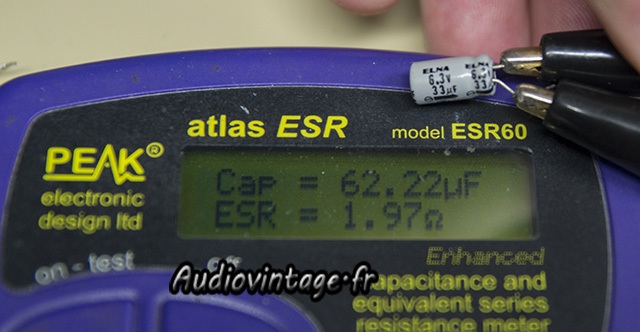

De par l’âge respectable de ce receiver et des mesures réalisées au hasard sur les condensateurs chimiques, il va avoir droit à une révision salutaire en plus de la réparation obligatoire.

Pioneer SX-1500TD

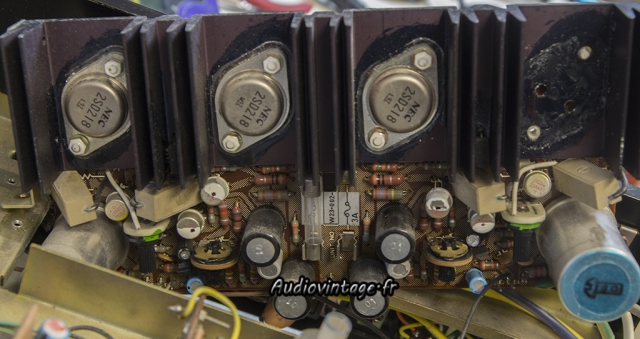

Le circuit d’amplification. Le transistor de puissance manquant est celui qui est claqué. Le transistor à côté de lui donne des valeurs étranges et sur plusieurs mesures d’affilées, il est parfois identifié comme un darlington.
On peut aussi voir les trimmers de bias et de point milieu.

Pioneer SX-1500TD

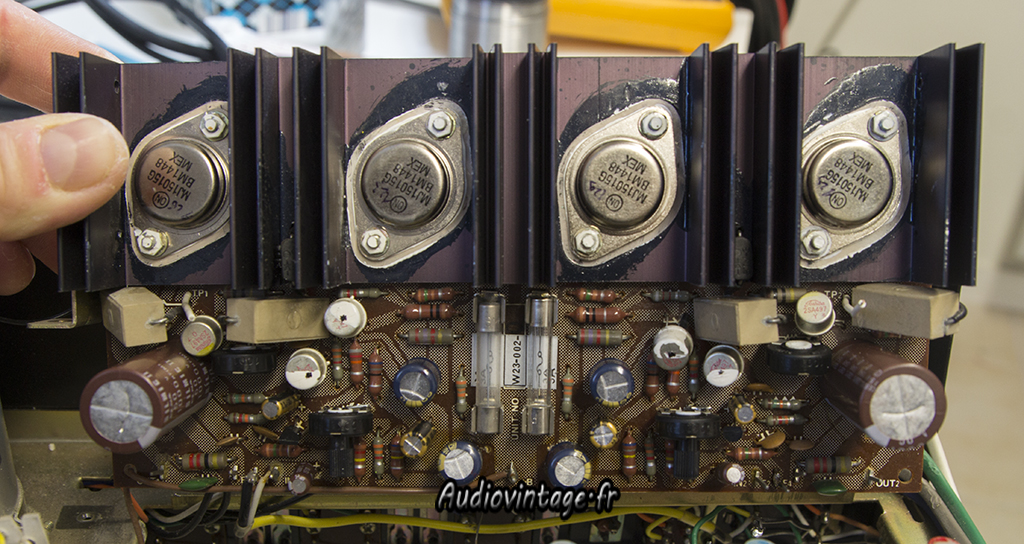

Le circuit réparé et révisé. Nouveaux transistors en place. Les 2sc458 ont aussi été remplacés. Ajustables et condensateurs chimiques neufs également.

Pioneer SX-1500TD

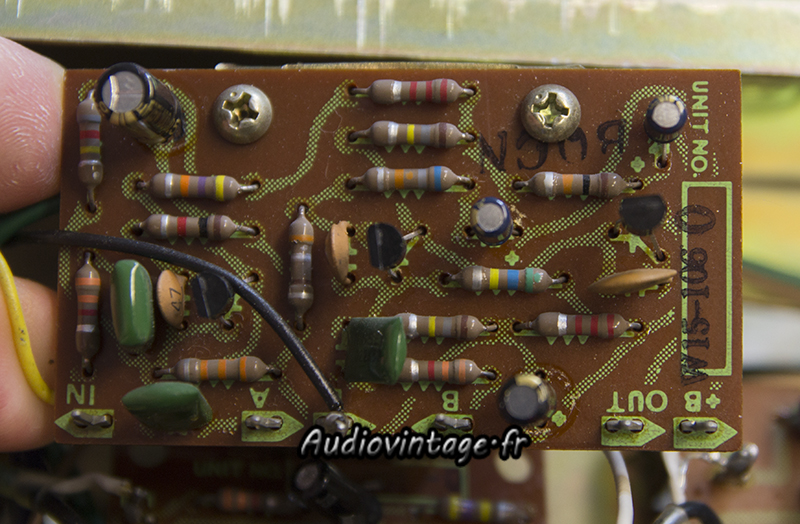

Même s’il est peu utilisé aujourd’hui, le circuit micro revendique son droit à la révision !

Pioneer SX-1500TD

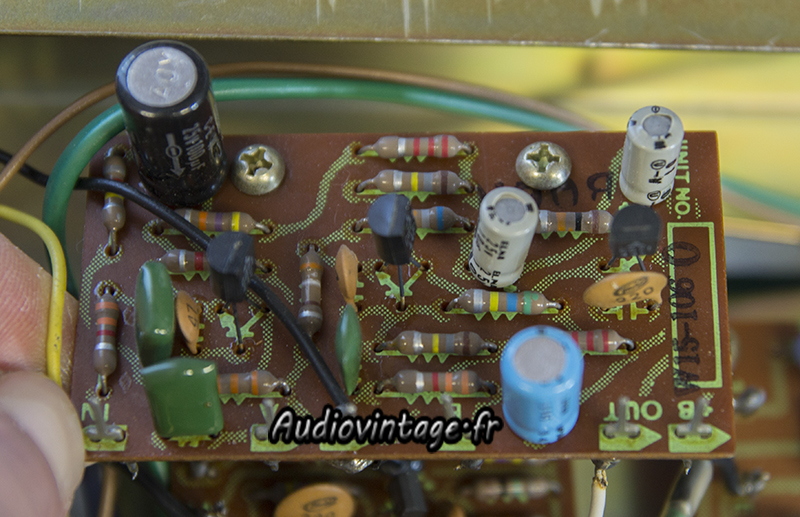

Et c’est fait.

Pioneer SX-1500TD

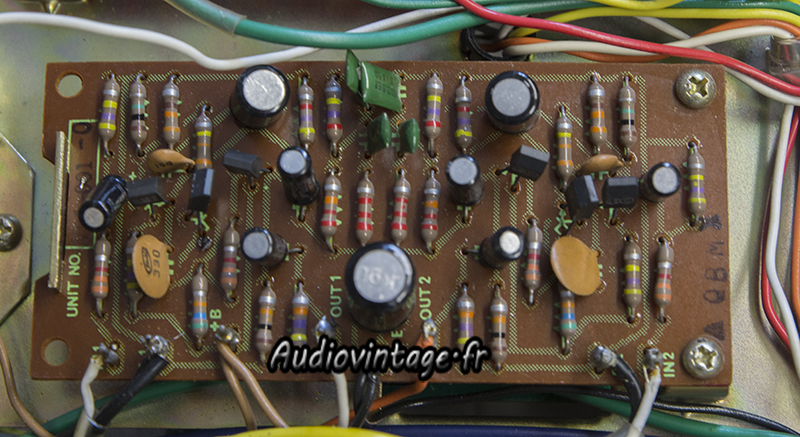

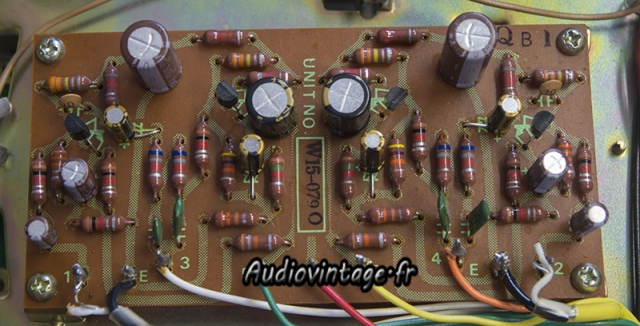

Le circuit de tonalité.

Pioneer SX-1500TD

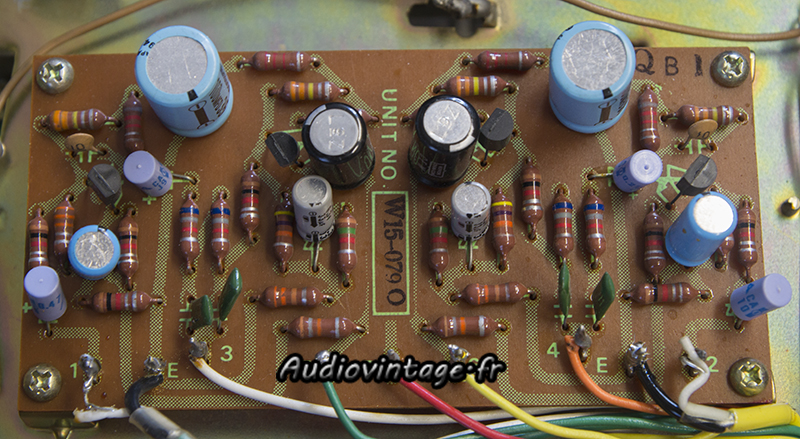

Les condensateurs chimiques sont remplacés, tout comme les vieux transistors hitachi bruyants…

Pioneer SX-1500TD

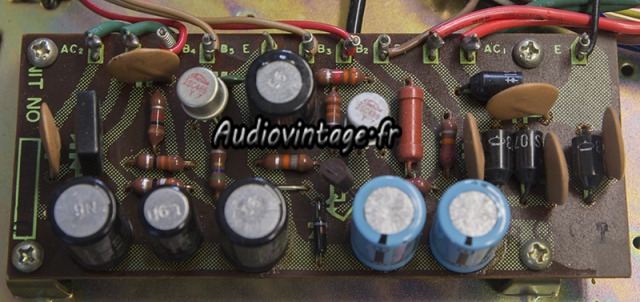

Le circuit rectifier.

Pioneer SX-1500TD

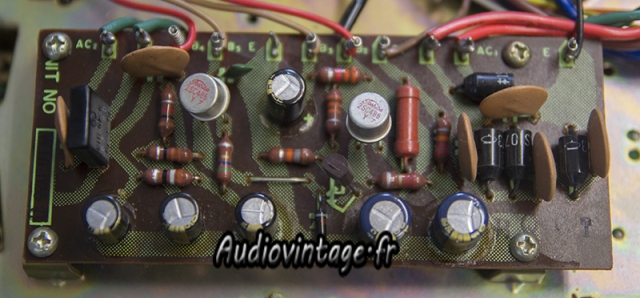

Revu.

Pioneer SX-1500TD

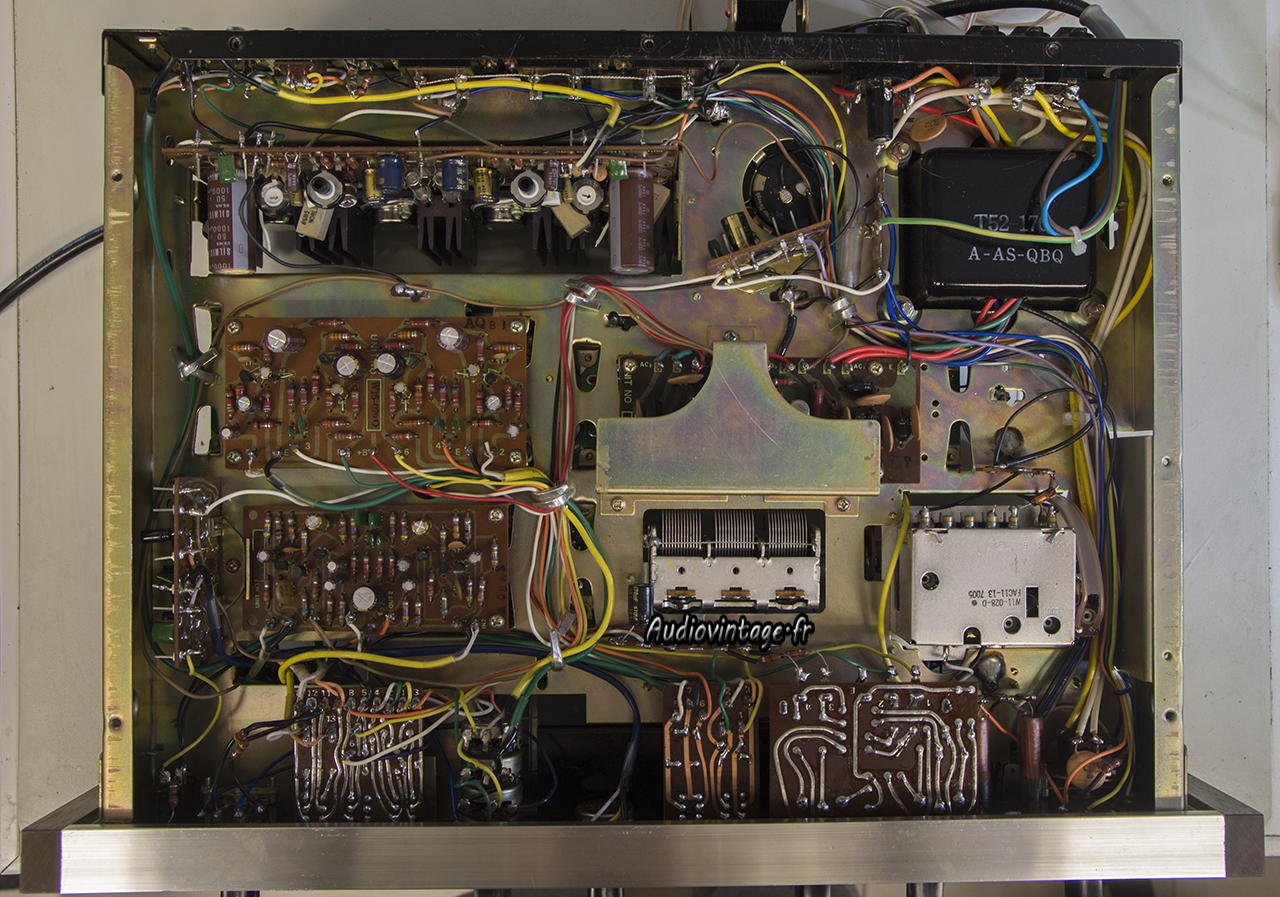

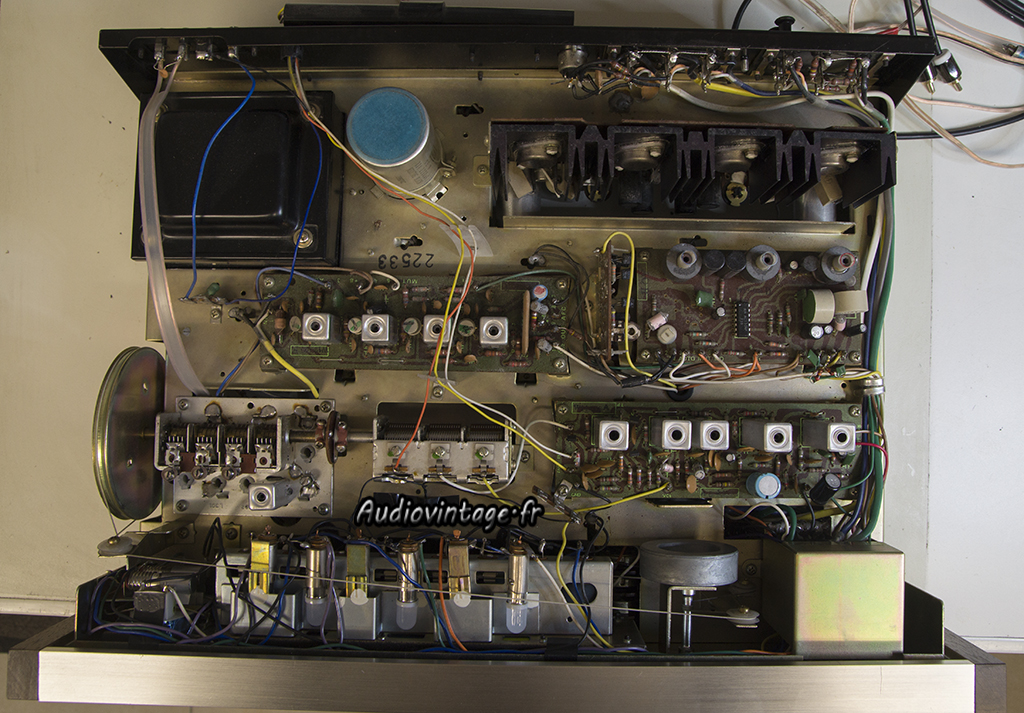

L’étage phono ou j’ai oublié de prendre une photo après intervention. Condensateurs et transistors neufs. Ce circuit est visible sur la photo « générale » du dessous de l’appareil.

Pioneer SX-1500TD

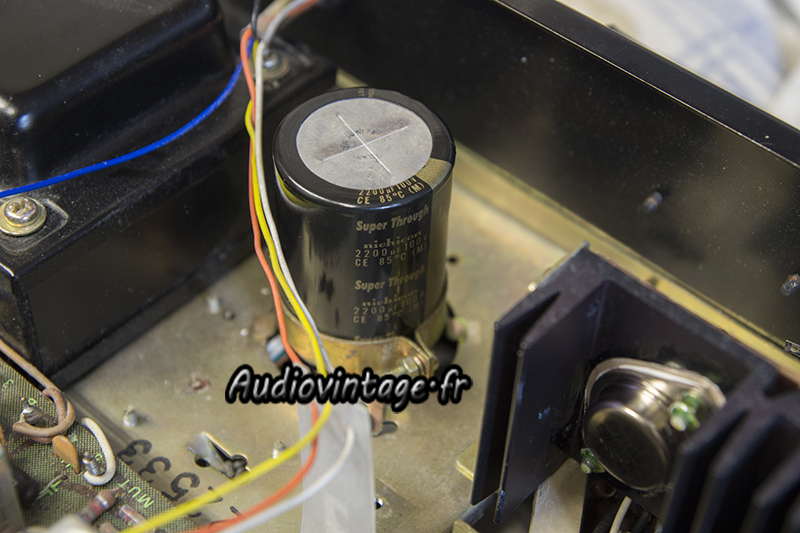

Filtrage neuf de qualité.

Pioneer SX-1500TD
Pioneer SX-1500TD
Terminé.

Pioneer SX-1500TD

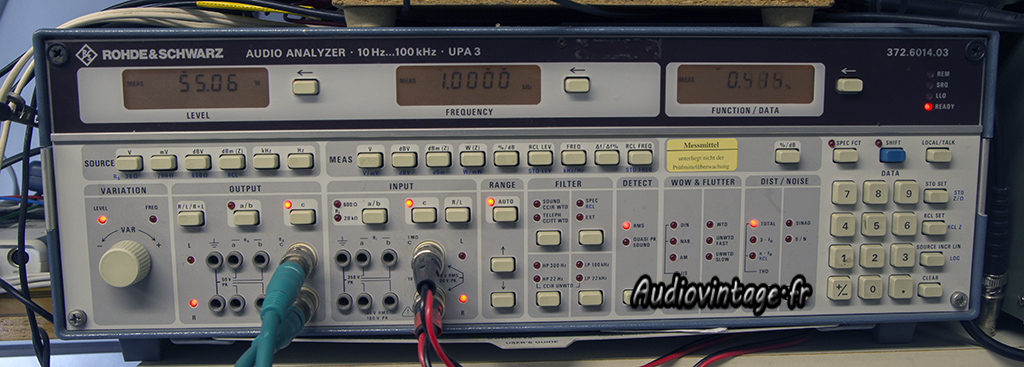

Réglages puis passage au banc.

Pioneer SX-1500TD
Pioneer SX-1500TD
Pioneer SX-1500TD

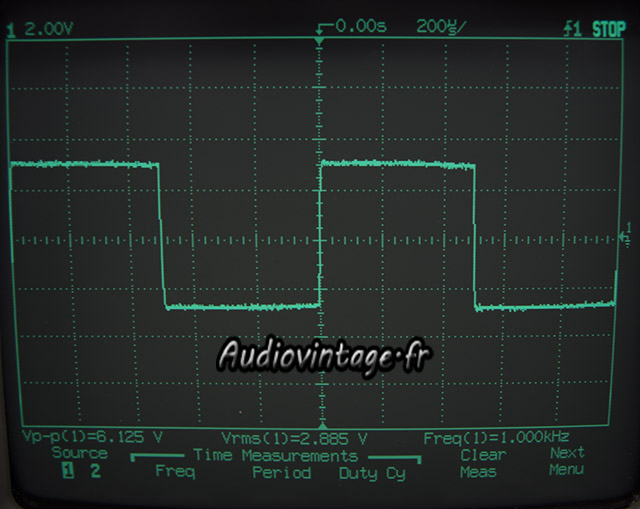

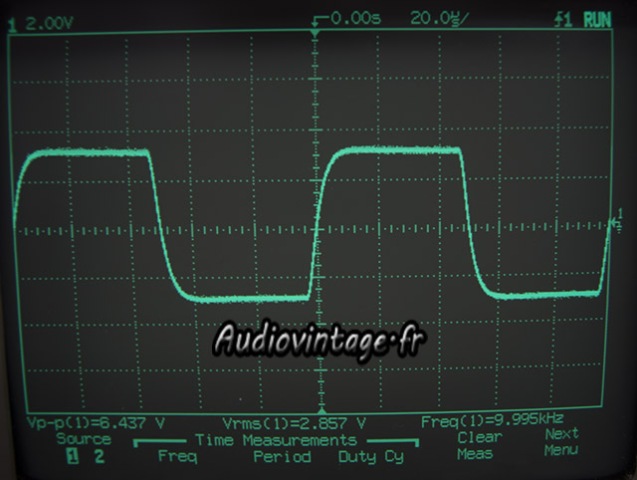

Signal carré à 100hz, 1khz et 10khz.

Pioneer SX-1500TD

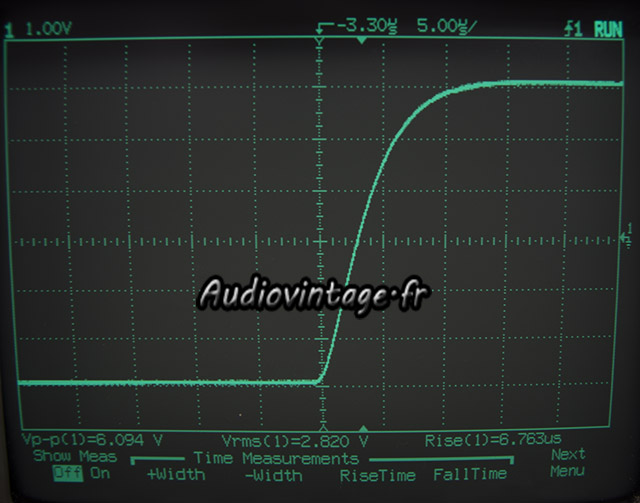

Temps de montée à 10khz.

Pioneer SX-1500TD
Pioneer SX-1500TD

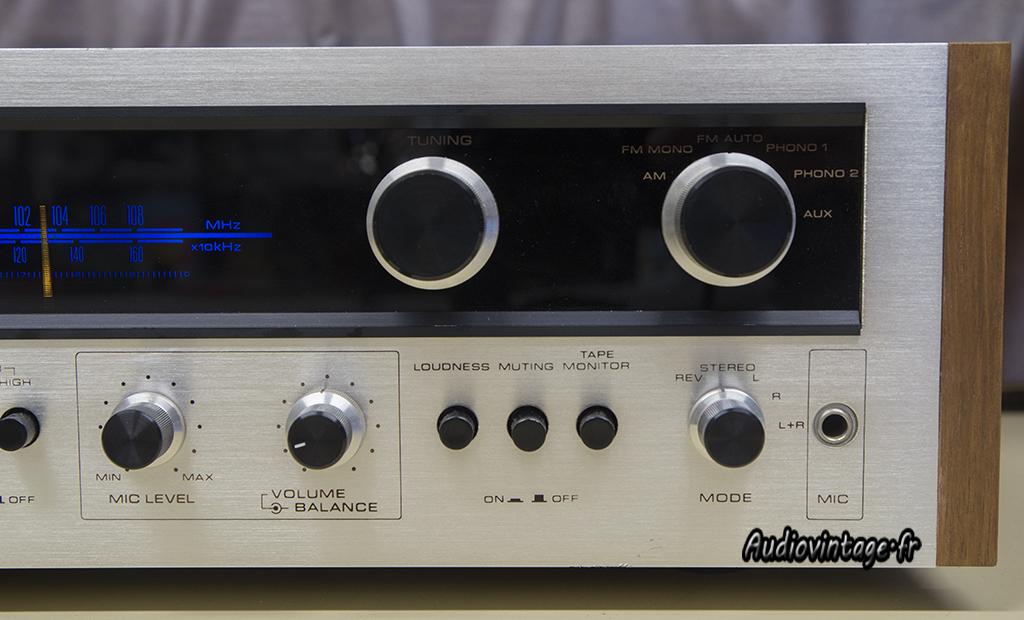

Détails.

Pioneer SX-1500TD

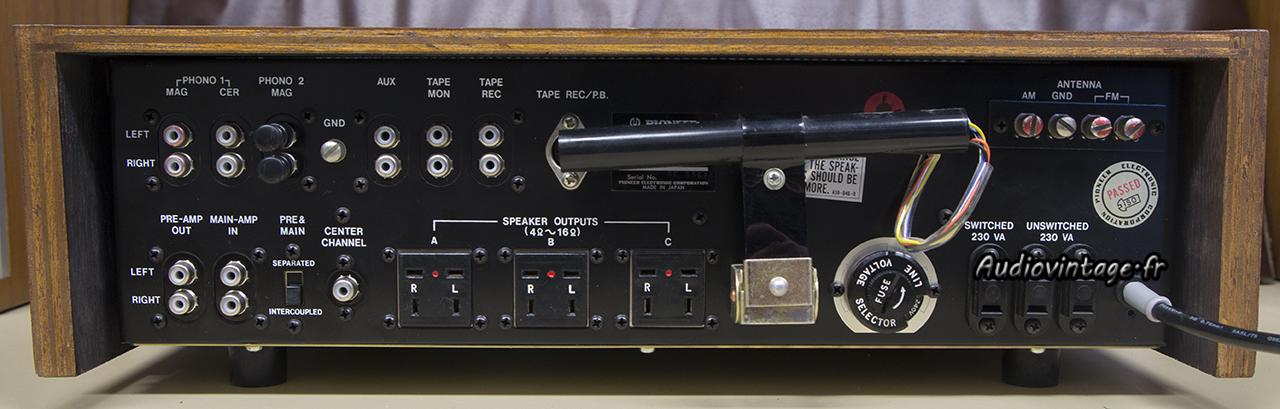

Connectique.

Et si vous faisiez réparer et/ou réviser votre Pioneer ?
Audiovintage : réparation et révision de vos appareils !

Cet article a 2 commentaires

  1. thierry

    bonjour
    tout d’abord merci pour votre super site
    je suis en plaine restauration d’un Pioneer sx 1500td et j’aurais voulu connaitre la valeur de la tension du bias
    j’aurais voulu également savoir si les tensions se prennent bien entre le petit fil (qui est repiqué d’une des grosse résistance blanche) et la mase
    cordialement

  2. Avatar photo
    Audiovintage

    Bonjour, les tensions en millivolts dont on peut déduire le courant de repos en milliampères, se prennent sur les résistances d’émetteurs. Sur cet appareil, je crois me souvenir l’avoir régaler au distorsiomètre, vous pouvez choisir une valeur « commune » pour ce type d’appareil, en général 20ma, et vérifier ensuite la température en fonctionnement.
