Ce petit Scott a besoin de quelques soins. Il m’a été déposé en main propre par son propriétaire.

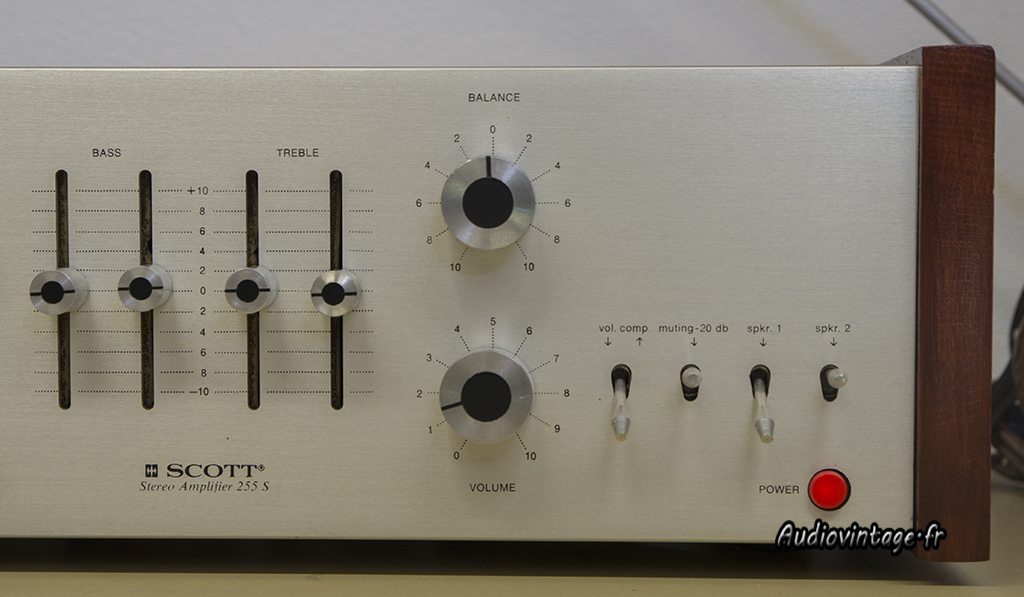

Scott 255 S
L’appareil a déjà eu droit à une ou plusieurs interventions dans son passé.
Les condensateurs « canettes » ont été remplacés, certains transistors et résistances également.
Pour autant il est aujourd’hui en panne, un canal est muet.

La panne (enfin, une des deux pannes, mais nous verrons cela plus tard…) est rapidement trouvée,
Un fil coupé à sa jonction avec le circuit imprimé principal. Le canal disparu revient à la vie.

Scott 255 S
Scott 255 S

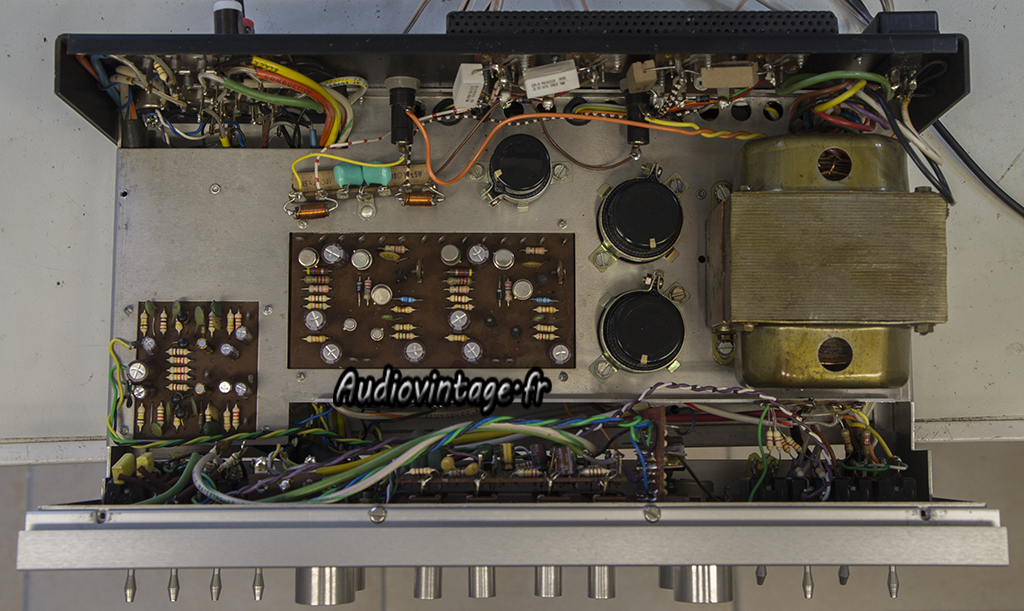

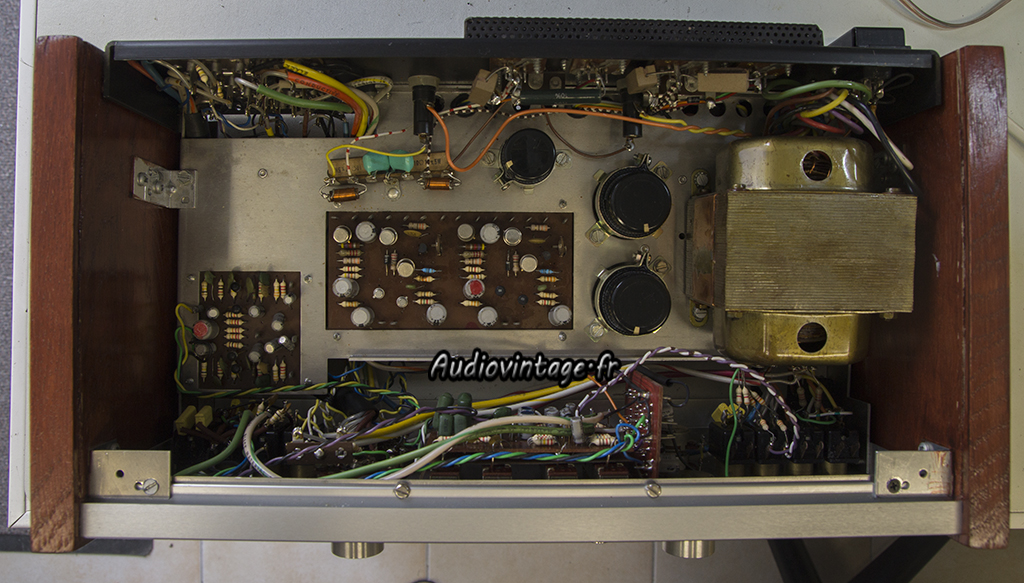

En accord avec le propriétaire, je termine le « recapage » commencé par le précédent intervenant.

Scott 255 S

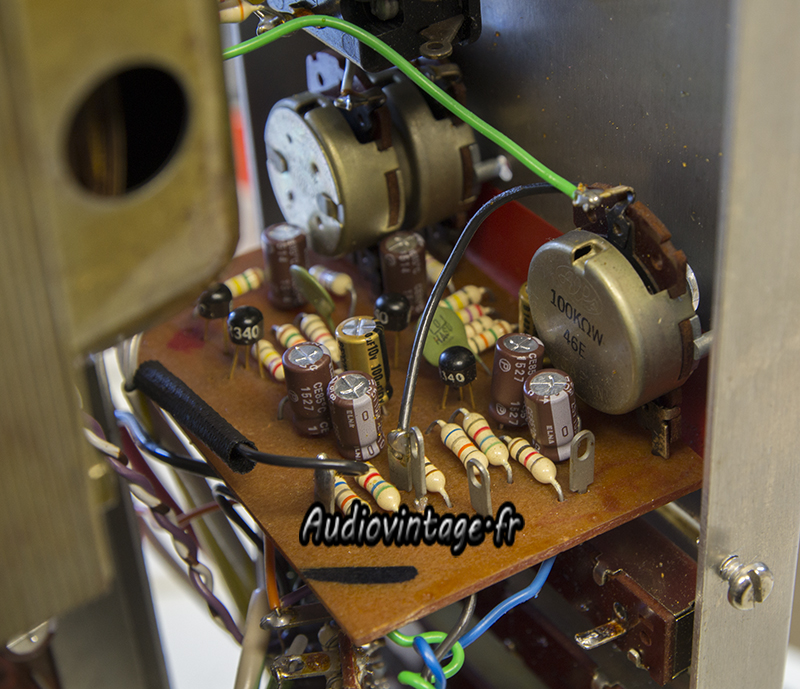

La révision « semble terminée. La totalité des condensateurs chimiques sont désormais remplacés, une des deux résistances émettrices avait également été changée par un modèle différent et dont la valeur était erronée.
Deux résistances neuves sont donc montées sur le canal concerné.

Malheureusement, il y a un souci. Impossible d’ajuster le bias sur le canal droit, il reste à 0. Curieusement, les deux ajustables ont été trouvés en position 0, comme si le précédent intervenant avait bien vu le problème, mais ne l’avait pas résolu et avait pris l’initiative de mettre les deux ajustables dans une position identique = bidouille honteuse !

Scott 255 S
Les deux ajustables étaient bien fatigués, ils sont remplacés. Le défaut de bias du canal droit est lié à un transistor HS.

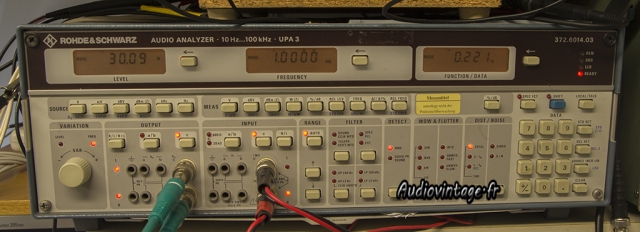

Son remplacement règle définitivement le souci, l’appareil passe ensuite au banc de mesure.

Scott 255 S
Scott 255 S
Scott 255 S

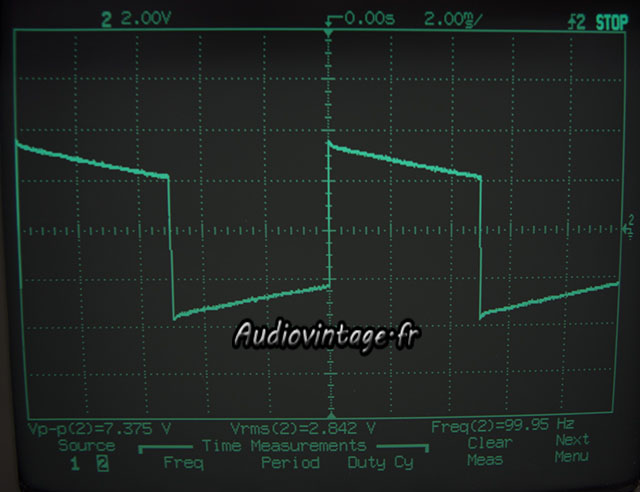

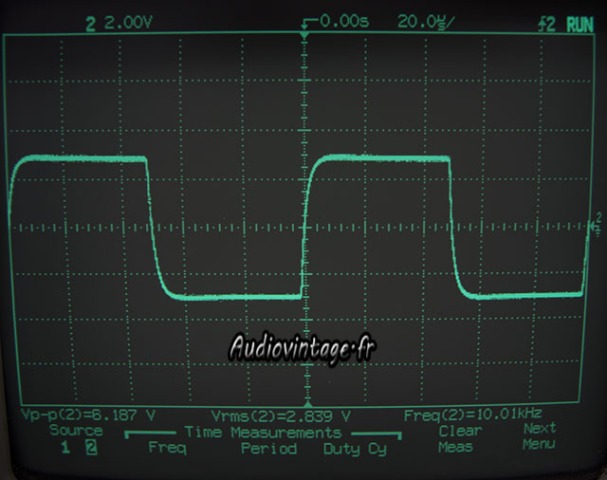

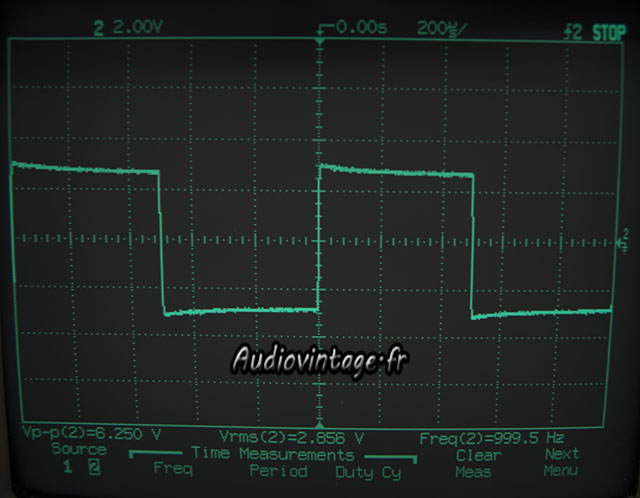

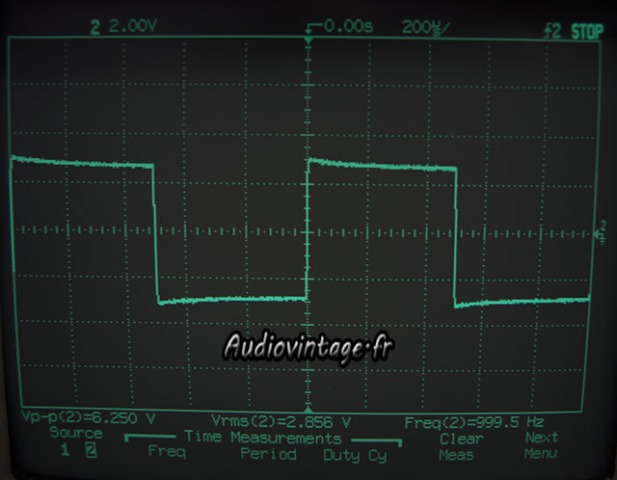

Signal carré à 100hz, 1khz et 10khz.

Scott 255 S

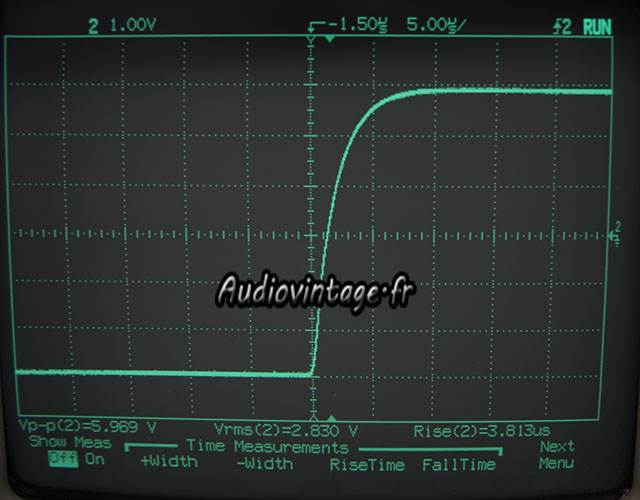

Temps de montée à 10khz.

Scott 255 S
Scott 255 S

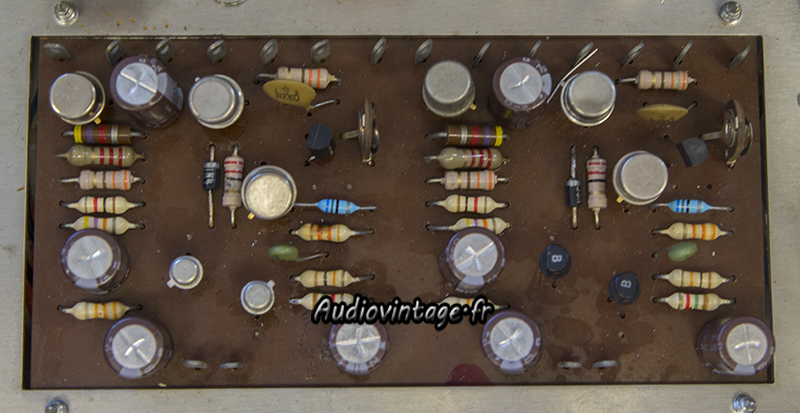

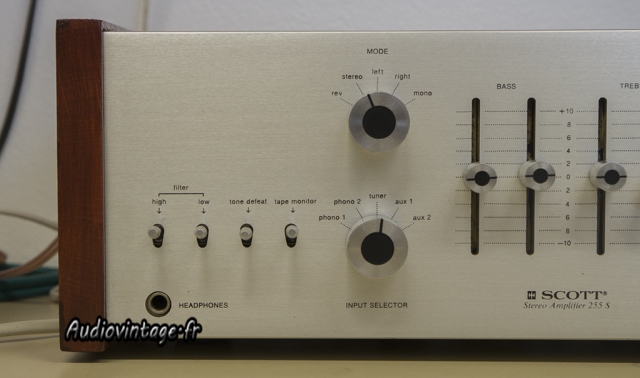

Détails.

Scott 255 S

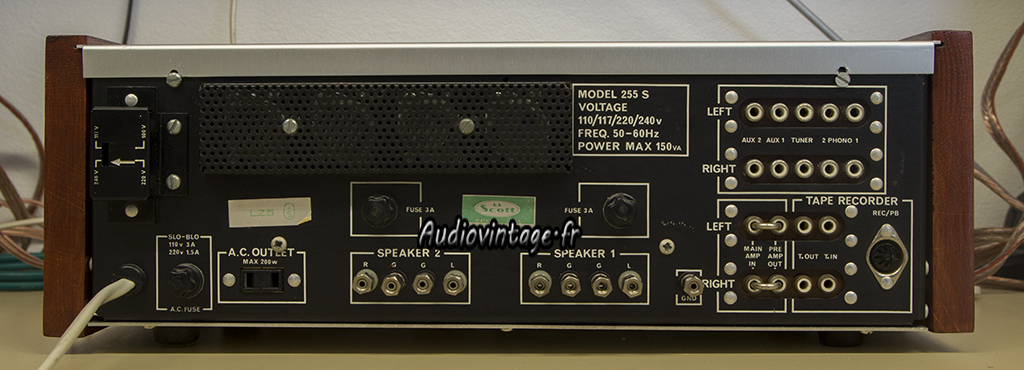

Connectique.
