Onkyo P-3890

Onkyo P-3890

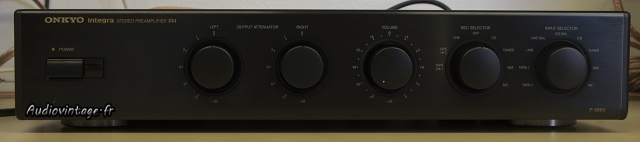

Ce préampli accompagnait les deux blocs Onkyo M-5890 que j’ai présenté ici.
Ce P-3890 est en panne sur les entrées phono, MC et MM. Le propriétaire se plaint aussi du sélecteur de source ayant tendance à changer tout seul l’entrée.
Pour finir, une révision en bon et due forme va être réalisée.

Onkyo P-3890

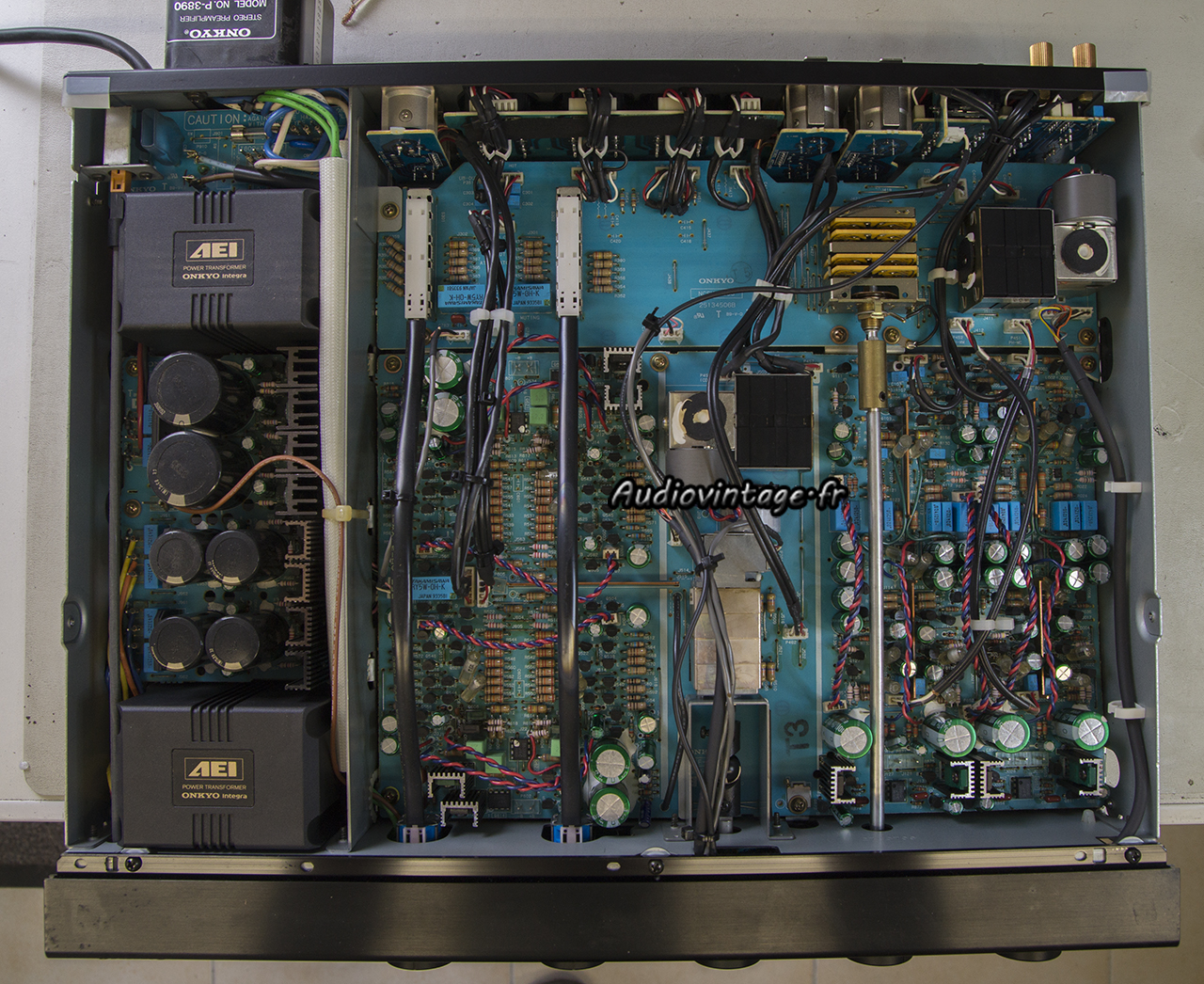

Ouverture de l’appareil. Il semble en bon état. Les entrées haut-niveau fonctionnent et je ne note pas de souci avec le sélecteur.

Onkyo P-3890

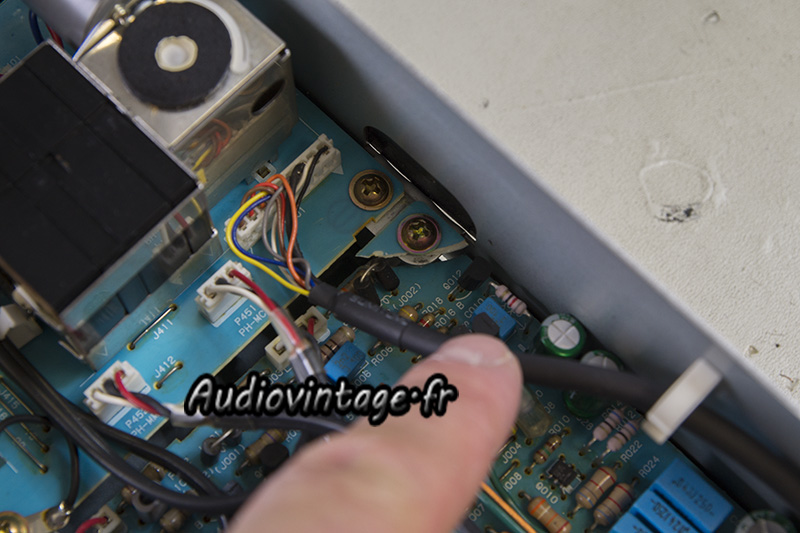

Aie, un souci, et pas un petit, car la face « soudure » du circuit se retrouve à quelques millimètres seulement d’une barre de renfort métallique. Il est tout à fait possible qu’un « contact » ai eu lieu à un moment ou à un autre…

Onkyo P-3890

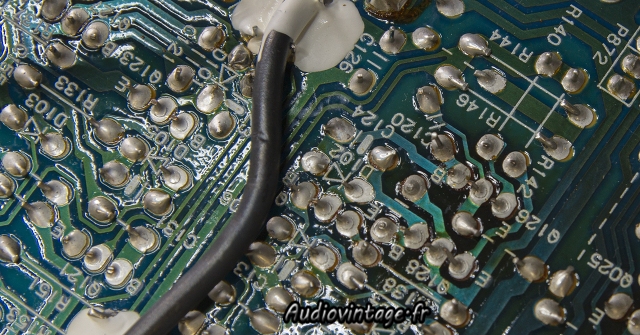

Si vous regardez attentivement, vous verrez un nombre important de soudures « limites ».
A reprendre avant la panne.

Onkyo P-3890

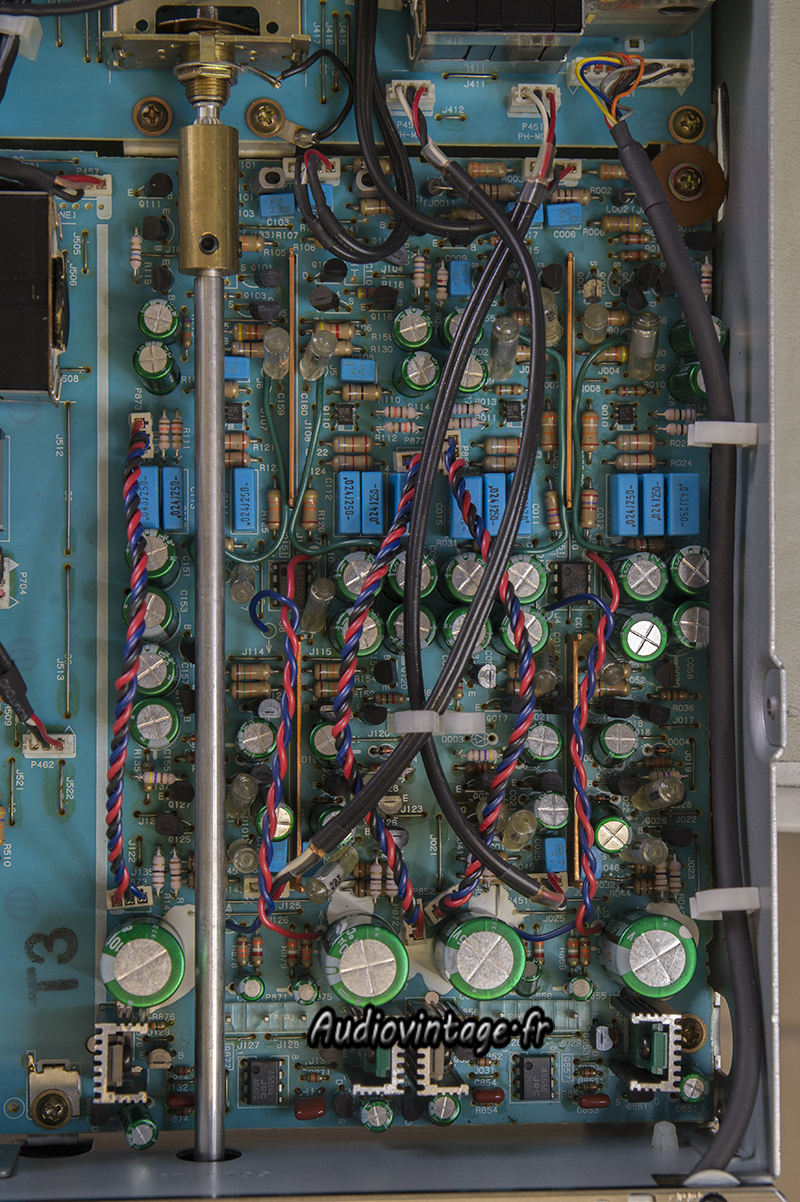

Voici les étages phono MM et MC. Les pannes sont identifiées sur les deux canaux, des transistors, des diodes et des condensateurs polystyrènes doivent être remplacés.

Onkyo P-3890

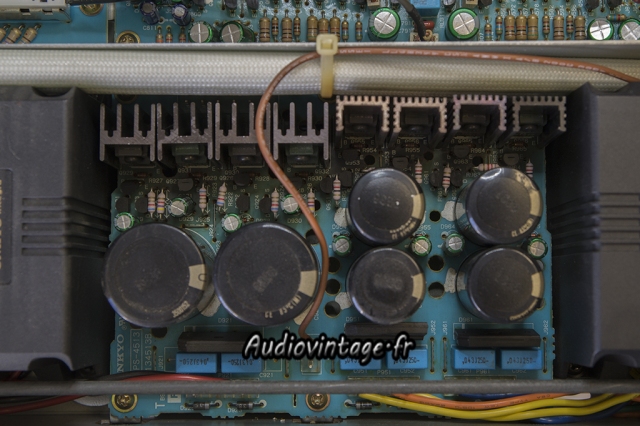

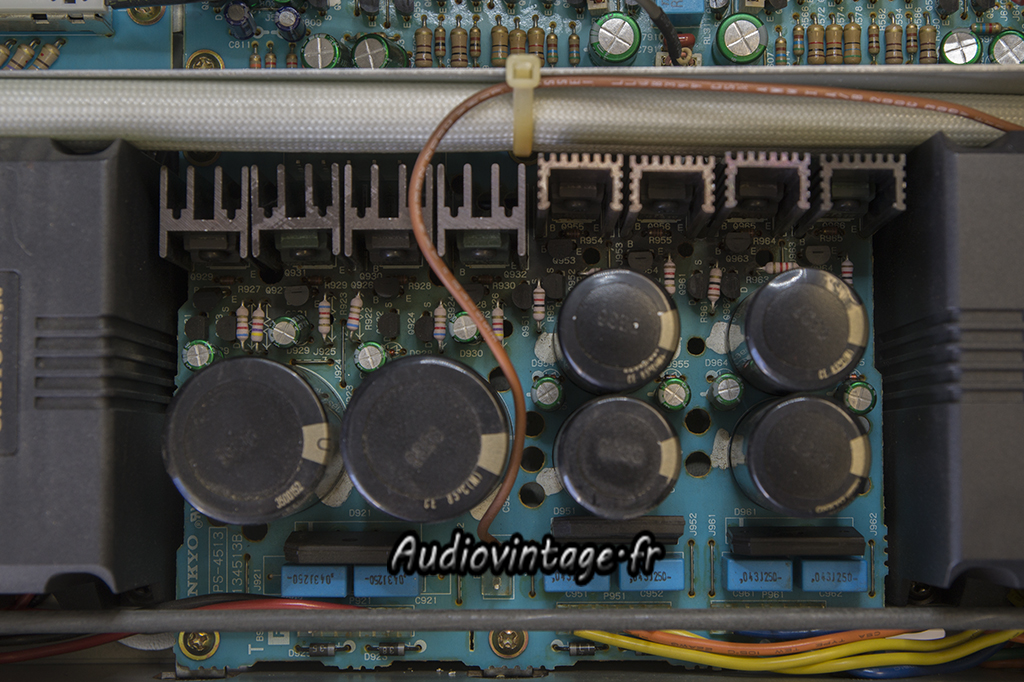

La section alimentation. Les condensateurs chimiques sont tous très fatigués, et particulièrement les nichicon muse soumis à une température importante depuis longtemps…

Onkyo P-3890

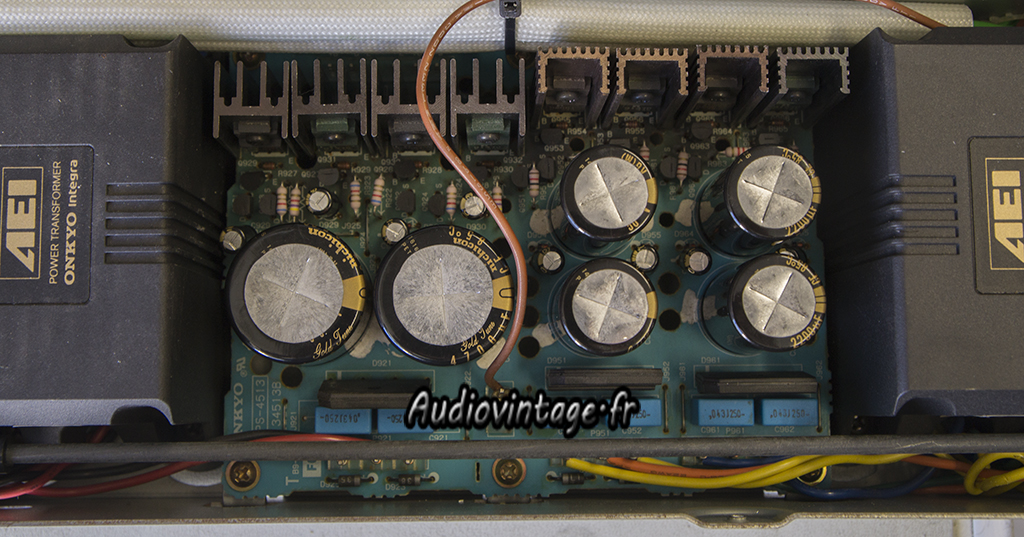

La section alimentation est donc complètement révisée. De nombreuses soudures sont également refaites.

Onkyo P-3890

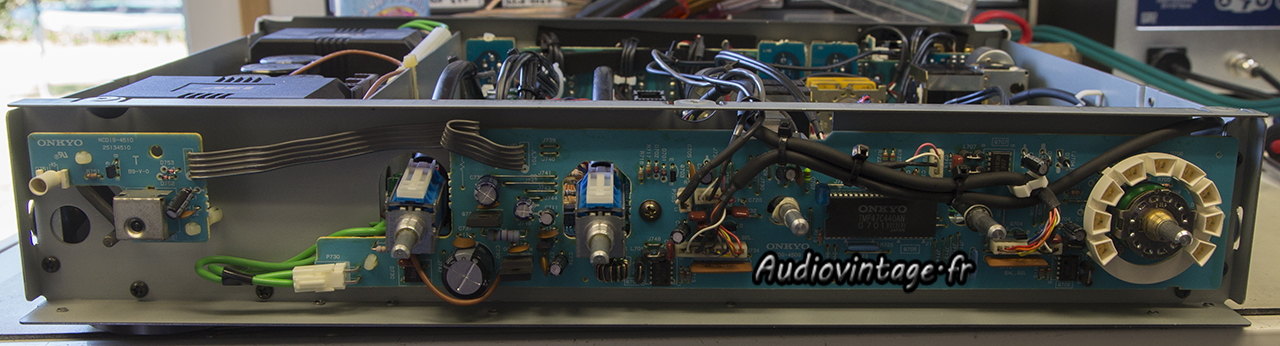

Démontage de la façade.

Onkyo P-3890
Onkyo P-3890

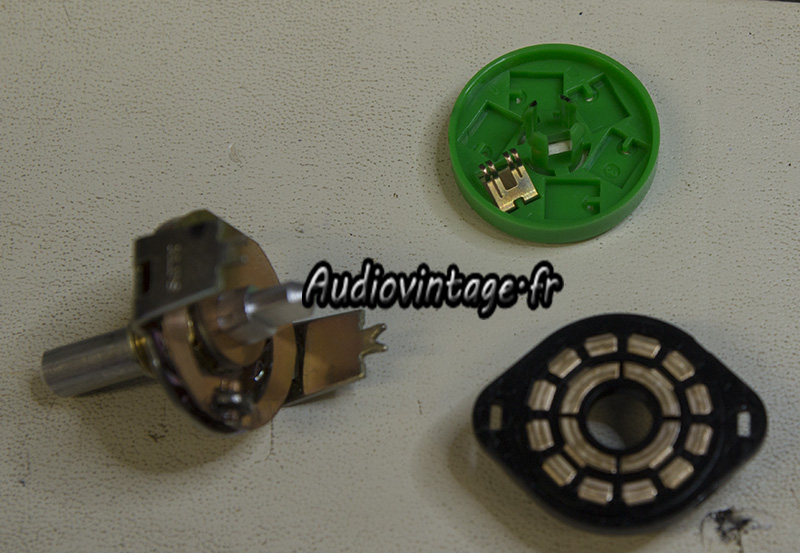

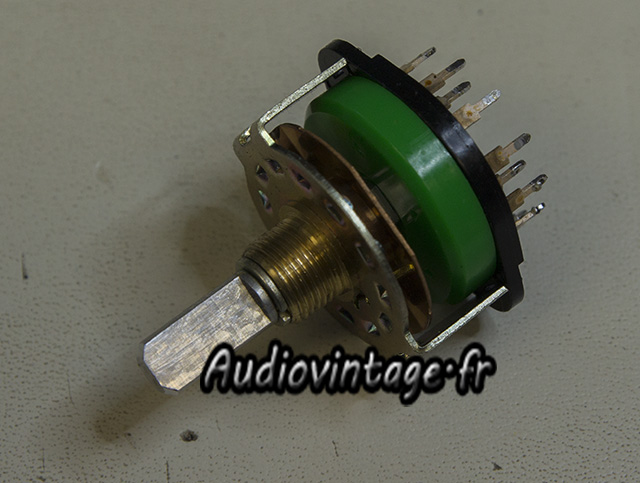

Démontage du sélecteur puis ouverture pour nettoyage.

Onkyo P-3890

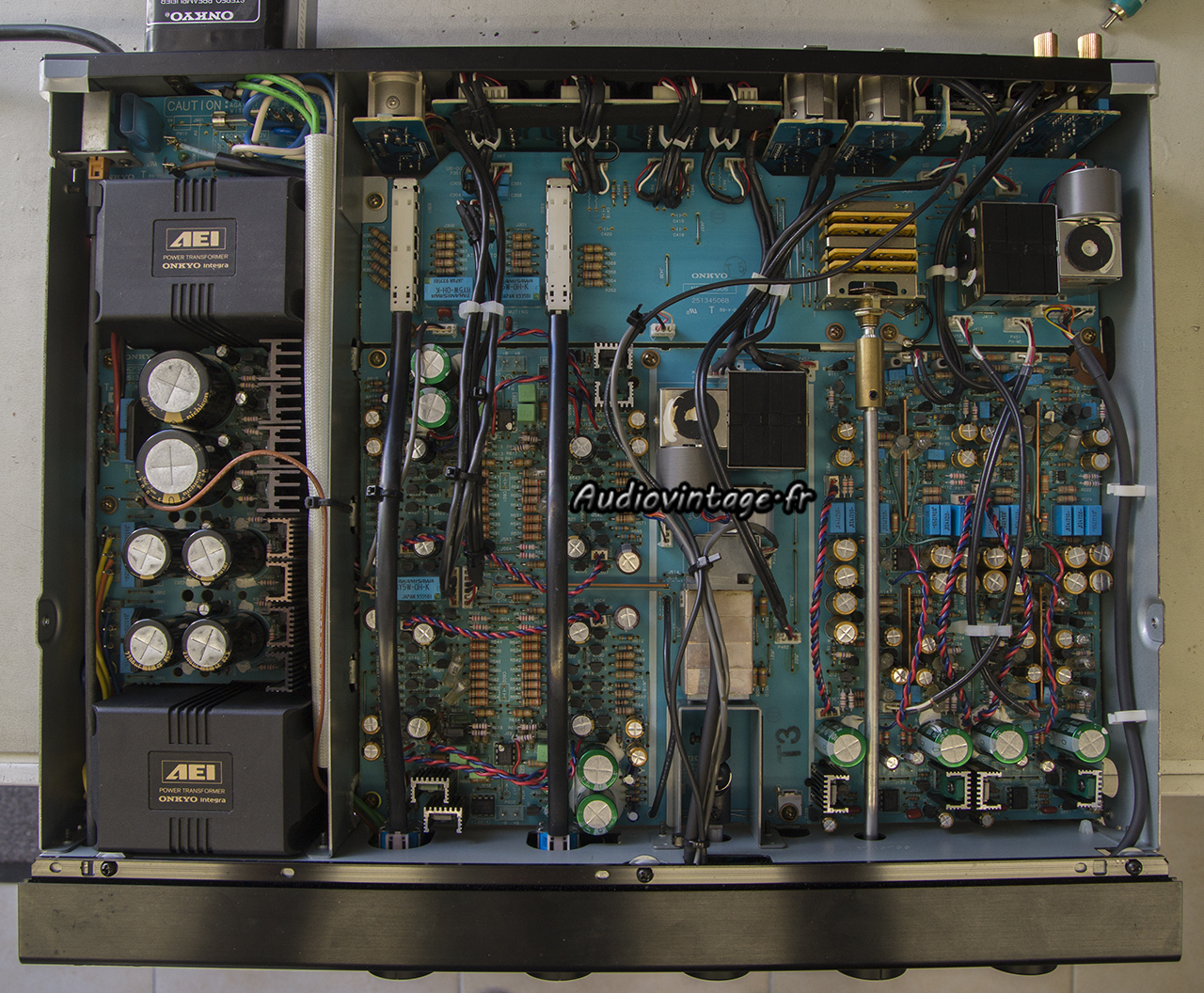

Vu d’ensemble après la réparation de étages phono et la révision de l’ensemble de l’appareil.

Onkyo P-3890

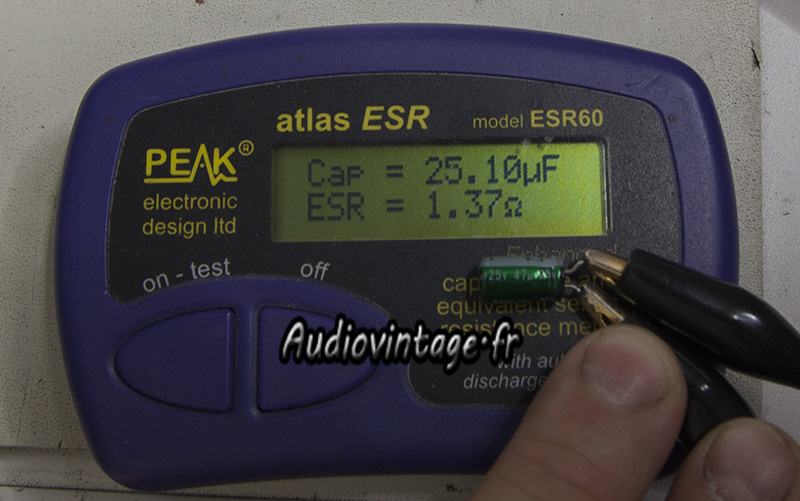

Beaucoup de condensateurs Nichicon Muse ont été remplacés car passablement usés.

Onkyo P-3890

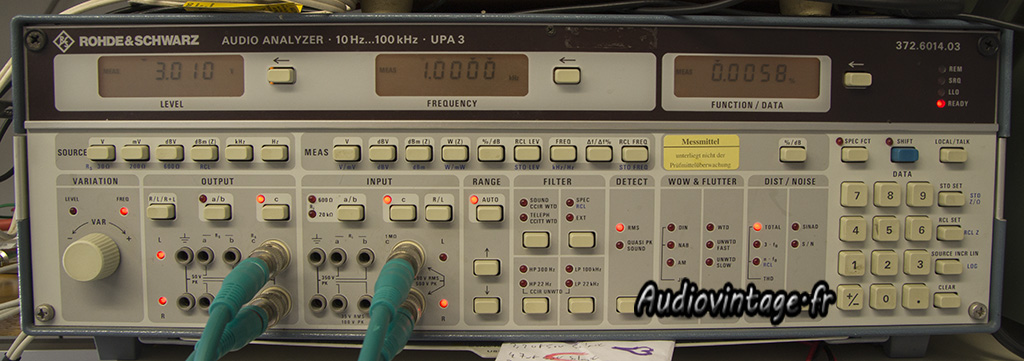

Passage au banc, ici le R&S n’est pas assez performant pour la mesure.

Onkyo P-3890
Onkyo P-3890
Onkyo P-3890

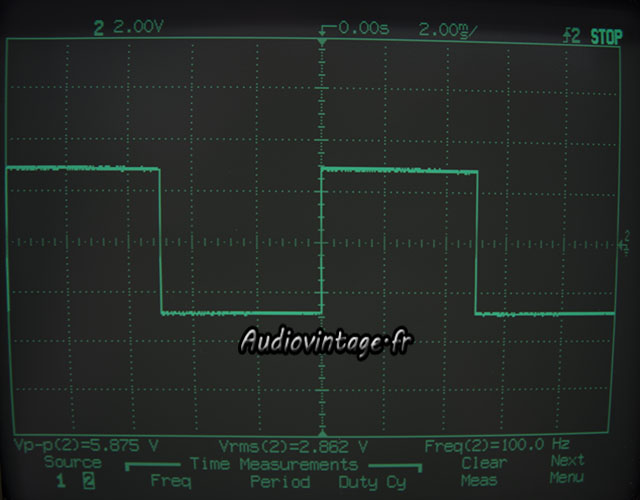

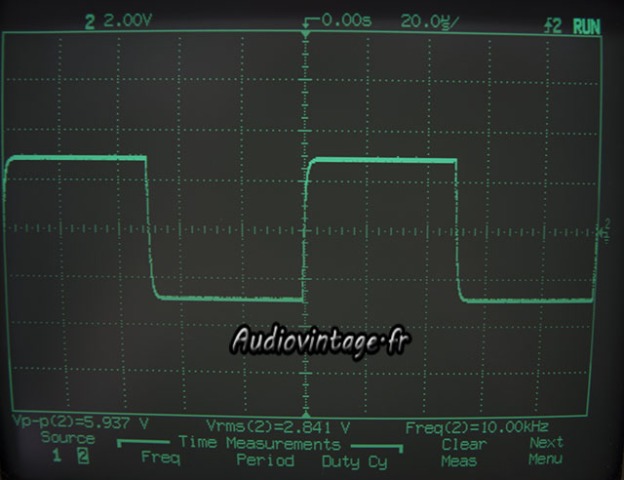

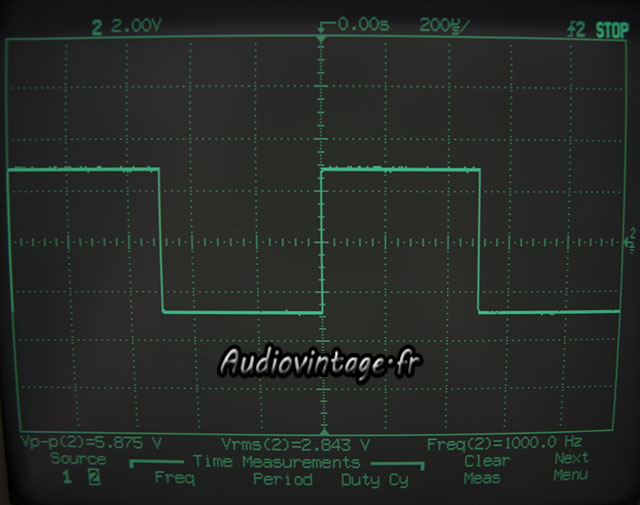

Signal carré à 100hz, 1khz et 10khz.

Onkyo P-3890

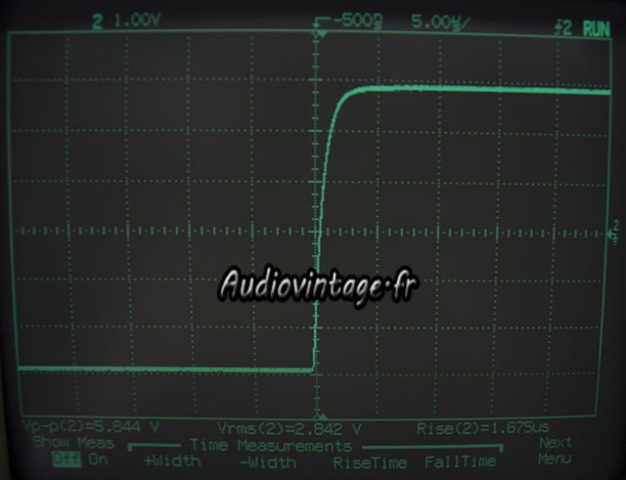

Temps de montée à 10khz.

Onkyo P-3890
