Revox A78 MKII

Revox A78 MKII
Remisé depuis fort longtemps, son propriétaire s’est décidé à lui donner une nouvelle vie en me le confiant.

Revox A78 MKII
Revox A78 MKII
Après quelques errements de ma part suite à un fusible HS non visible à l’œil nu, il apparait que ce Revox est vraiment en panne. La mort d’un condensateur chimique sur chacune des cartes de tonalité met l’alimentation 24 volts en défaut. Le témoin de mise en route est HS également (je précise que toutes les photos en tête de mes articles présentent toujours l’appareil une fois révisé et nettoyé).

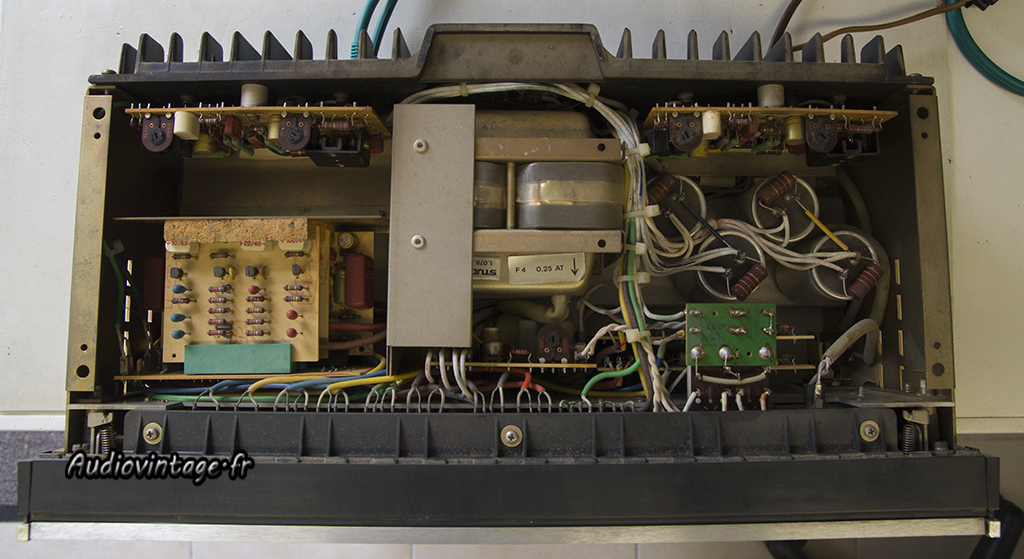

L’appareil est dans son jus, il va être totalement révisé.

Revox A78 MKII
L’alimentation dans son état d’origine.

Revox A78 MKII
Elle est entièrement revue.

Revox A78 MKII

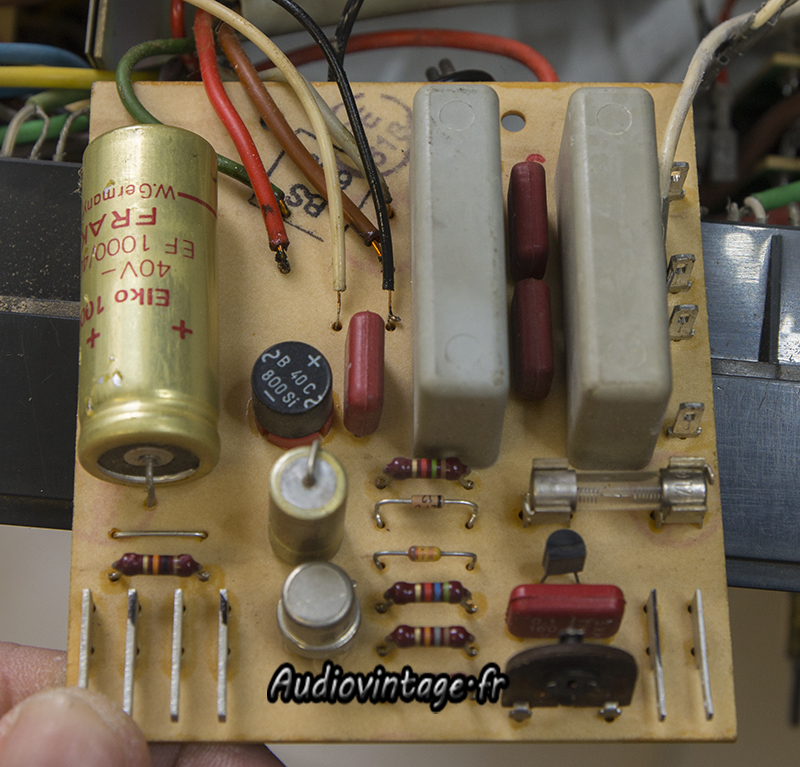

Une des cartes drivers. Le petit « bidule » à gauche est une partie d’un des ajustables qui s’est cassé sans même le toucher lors du retrait du circuit.

Revox A78 MKII

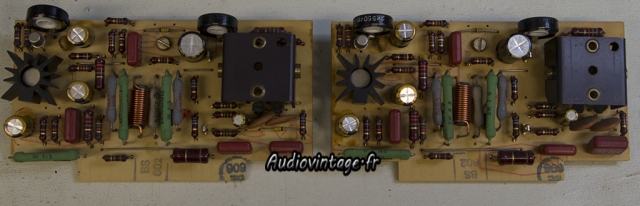

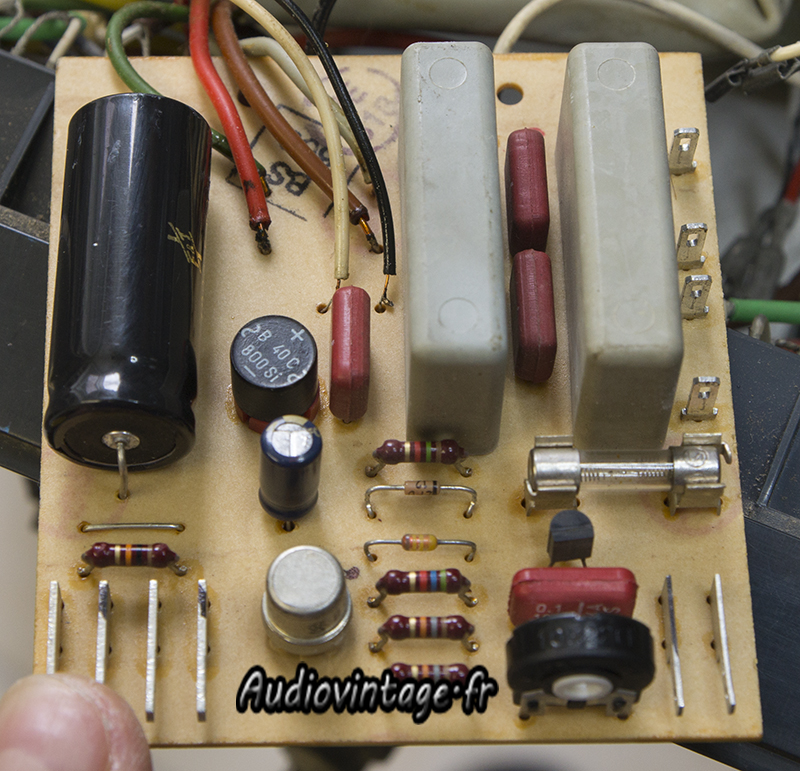

Les deux cartes drivers révisées.

Revox A78 MKII

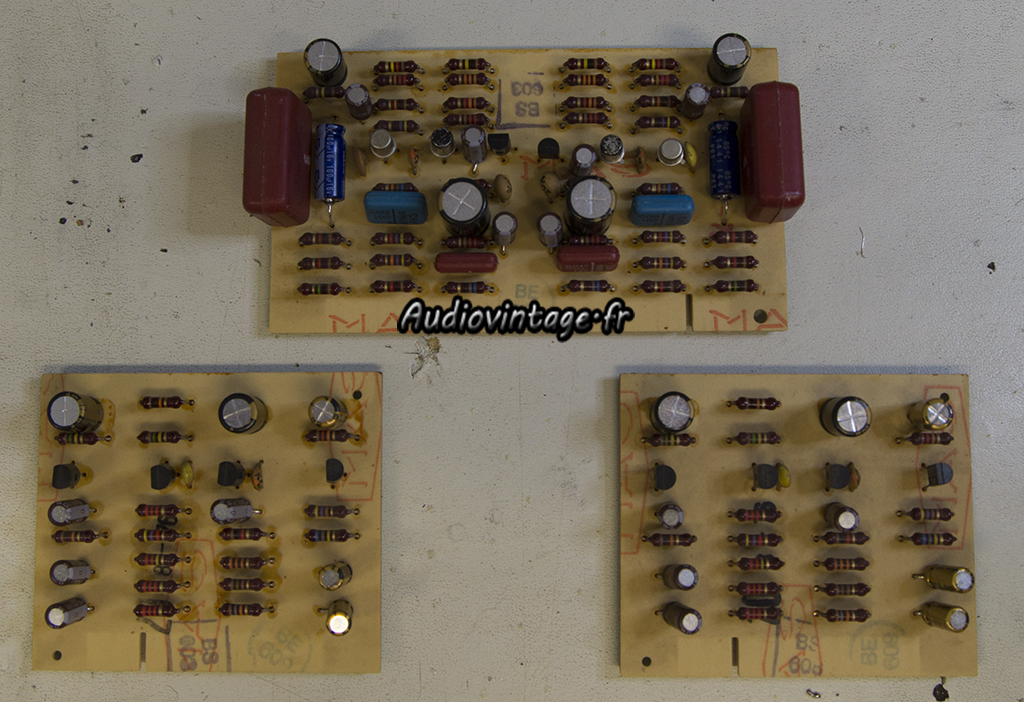

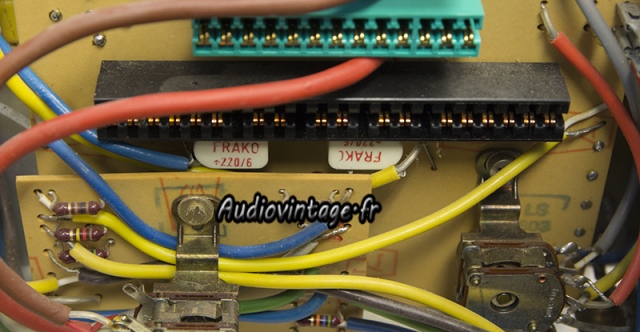

Les deux cartes de tonalités et les Frako complètement morts.

Revox A78 MKII
Les circuits tonalité et phono révisés.

Revox A78 MKII

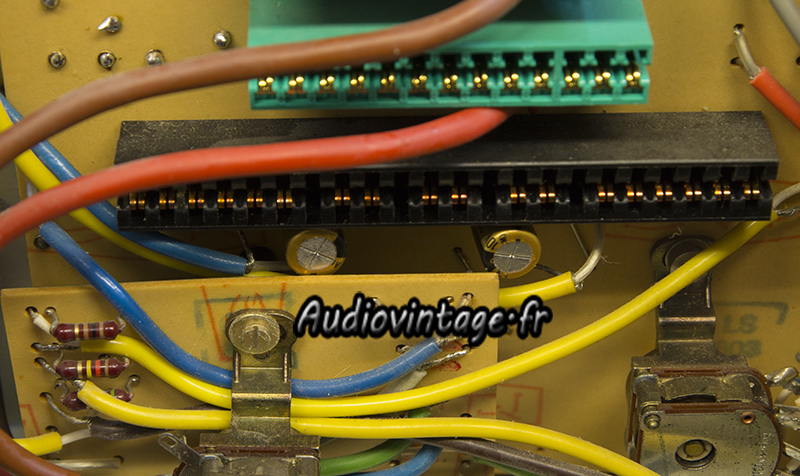

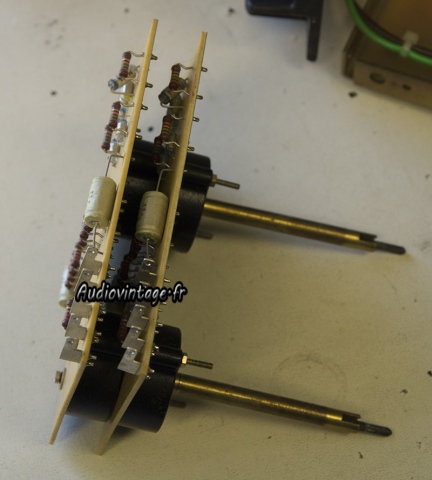

Deux capas très mal placées.

Revox A78 MKII
Mais qu’il faut remplacer.

Revox A78 MKII

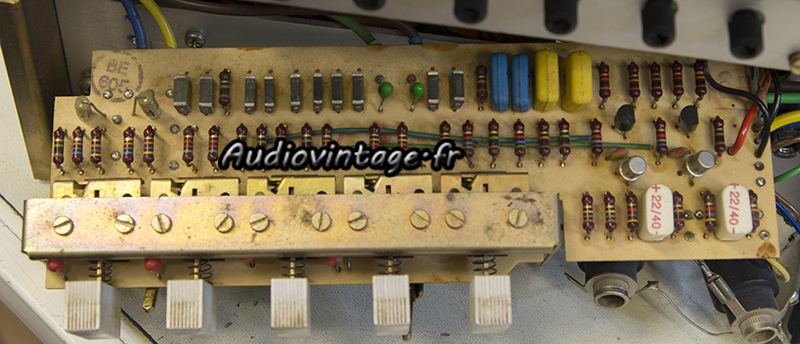

Derrière la façade, du boulot ici aussi.

Revox A78 MKII
Condensateurs neufs en place. Les petits tantales planqués au niveau des sélecteurs sont remplacés par des Elna Silmic 2 couchés sur le circuit imprimé.

Après la traditionnelle séance de réglage de l’alimentation du bias et de l’offset, je procède habituellement à une écoute d’une petite heure avant de passer aux mesures.
Je m’aperçois rapidement que je suis passé à côté d’un défaut qui va me demander de démonter une bonne partie de l’appareil : l’usage des correcteurs de tonalité provoque des déplacements importants des haut-parleurs de mes enceintes de test.
Il est habituel, appareil froid, d’avoir du bruit dans les commutateurs, mais ici, même à chaud, la manipulation de ces commandes est problématique.

Revox A78 MKII

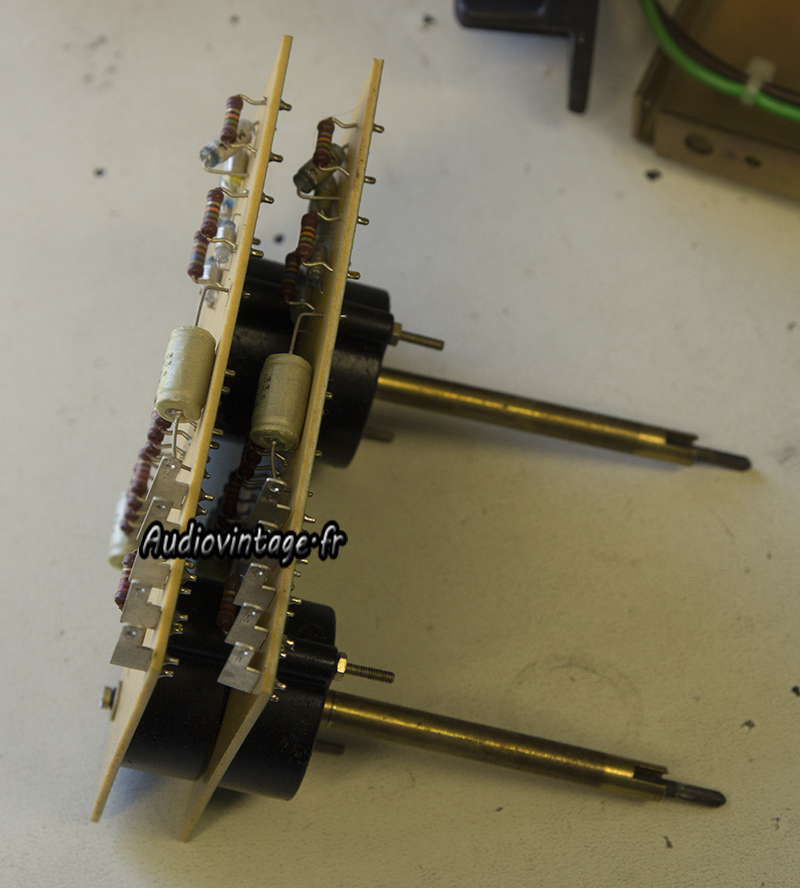

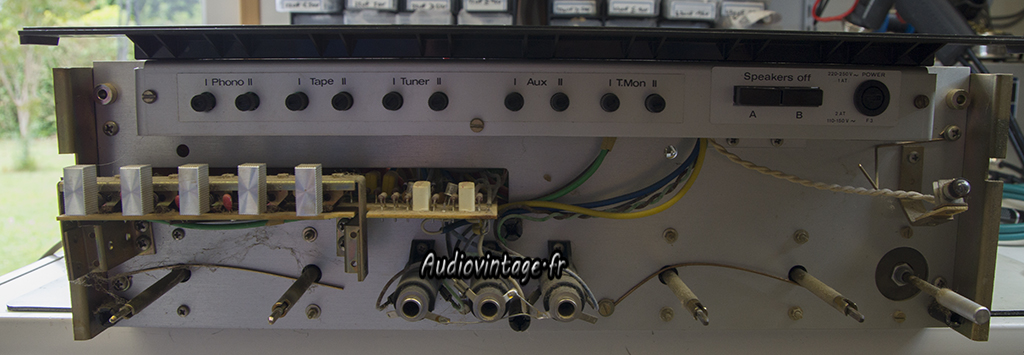

Démontage de l’ensemble de l’alimentation, du panneau arrière de l’appareil et autres joyeusetés pour accéder à ce double circuit de commande.

Revox A78 MKII
Démontage.

Revox A78 MKII

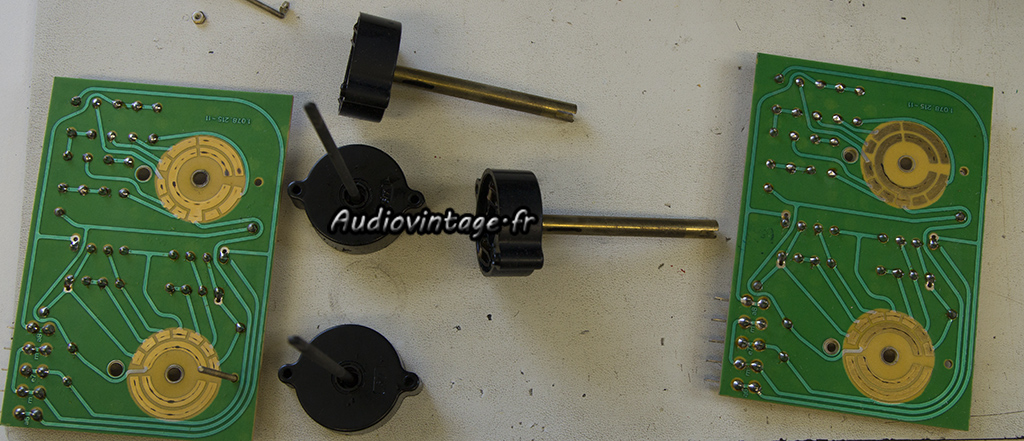

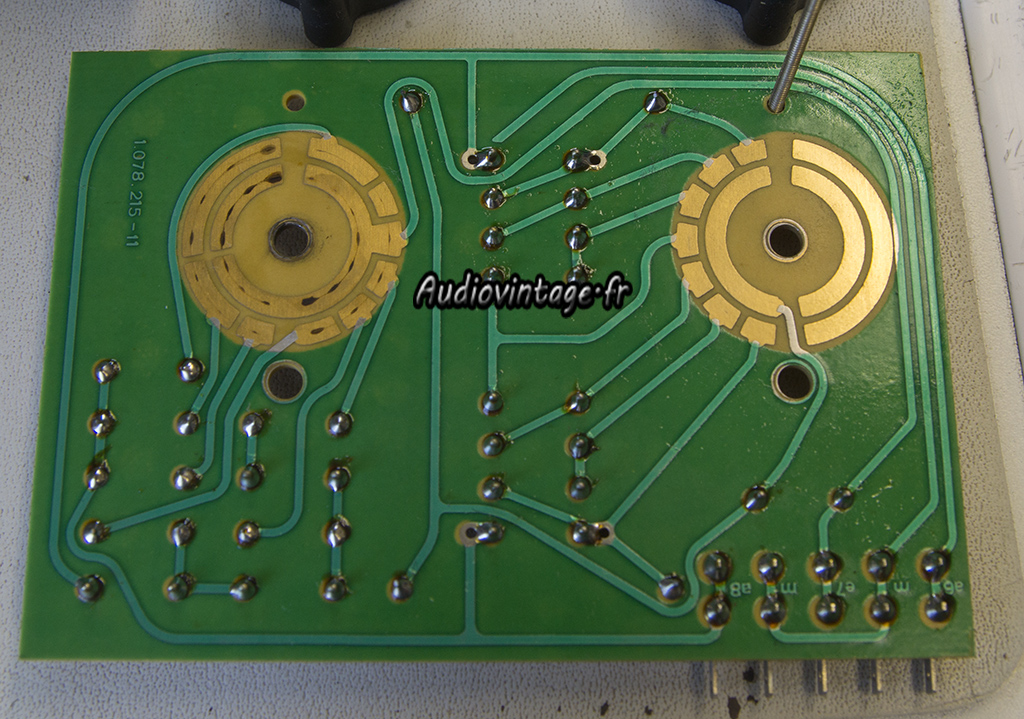

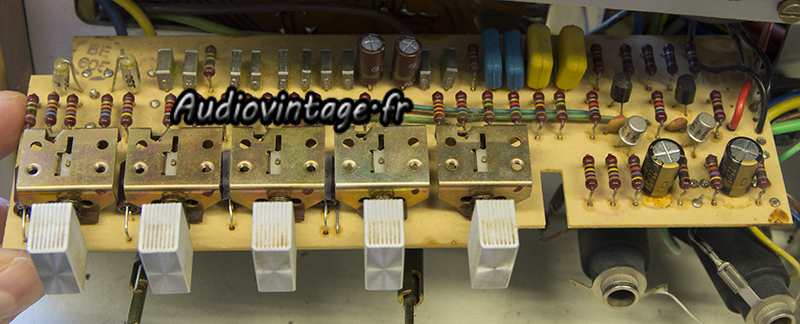

A droite, nettoyage effectué. A gauche, état d’origine expliquant les soucis rencontrés. Vous pouvez utiliser ce que vous voulez comme nettoyant en bombe ou pas, cela ne sert à rien.
Dans ce cas de figure, il n’y a qu’un démontage complet comme celui-ci, suivi d’un nettoyage mécanique pour venir à bout de ces mauvais contacts.

Revox A78 MKII

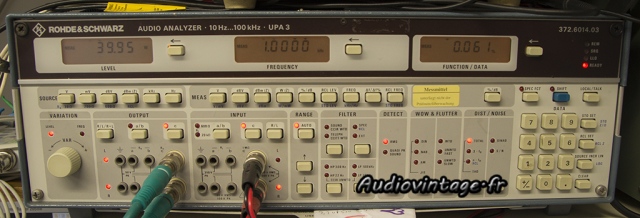

Remontage, petite écoute pour vérifier que tout fonctionne bien désormais, puis passage au banc.

Revox A78 MKII
A l’écrêtage.

Revox A78 MKII
Revox A78 MKII
Revox A78 MKII

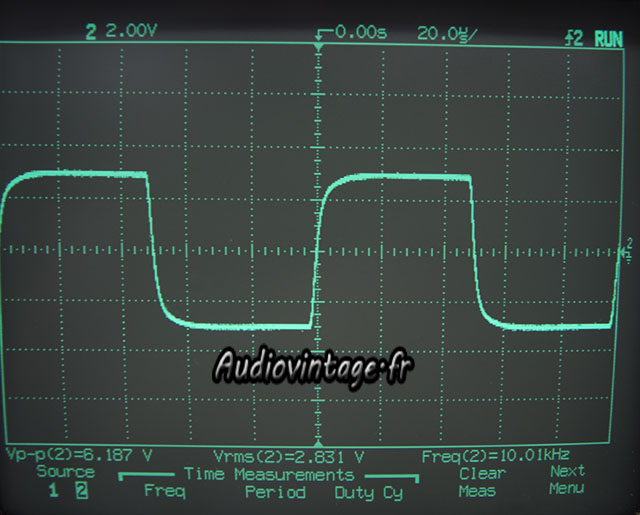

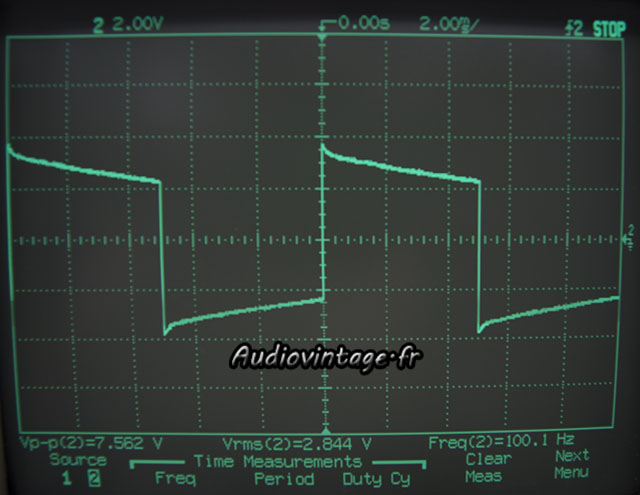

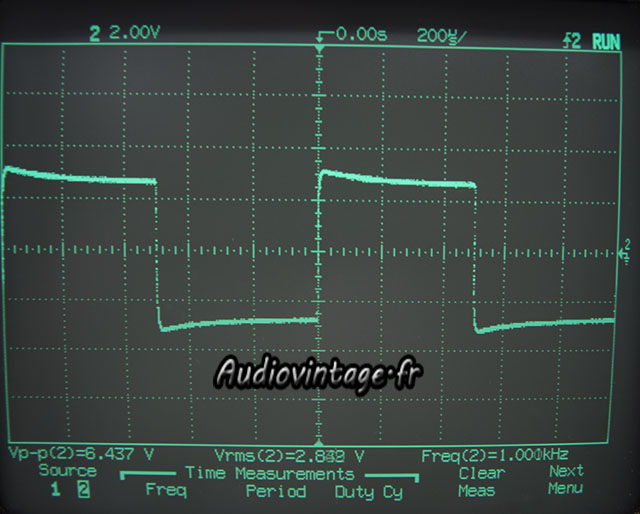

Signal carré à 100hz, 1khz et 10khz.

Revox A78 MKII

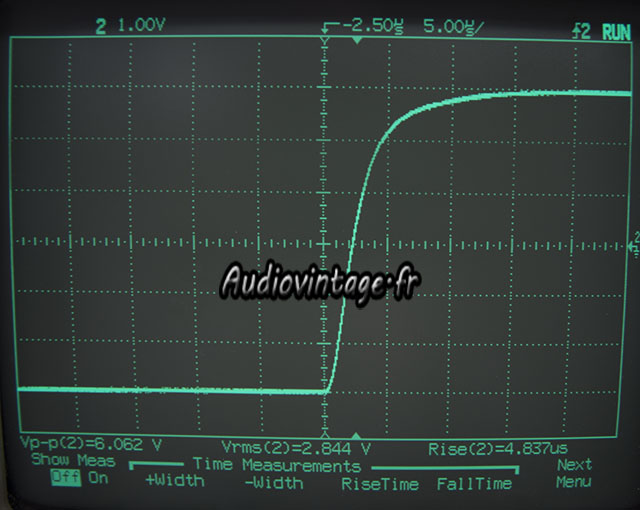

Temps de montée à 10khz.

Revox A78 MKII

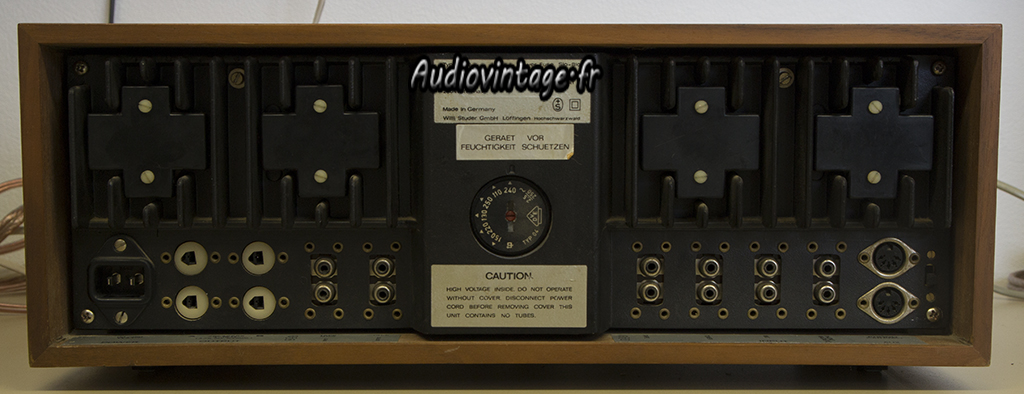

Connectique.
