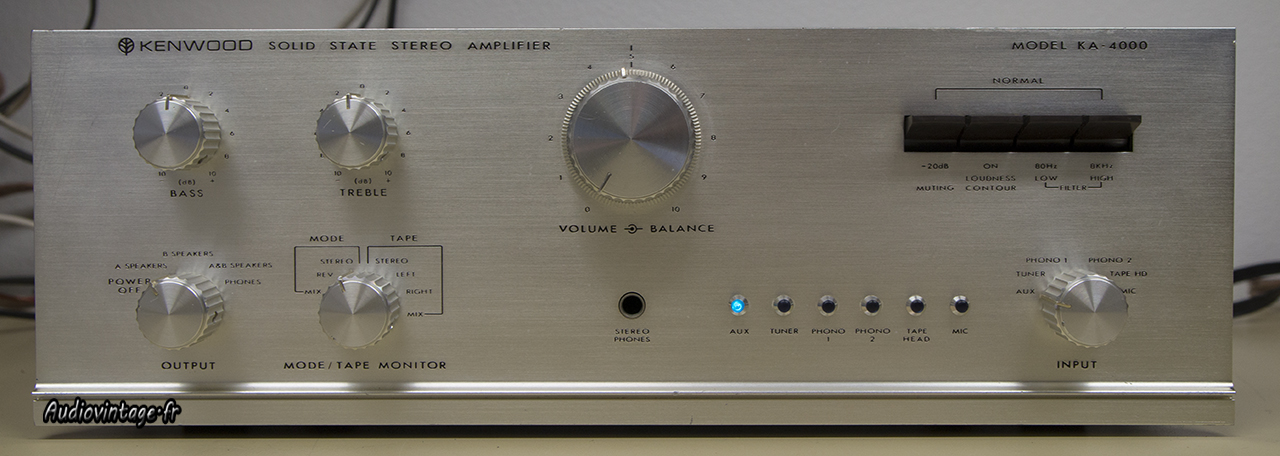

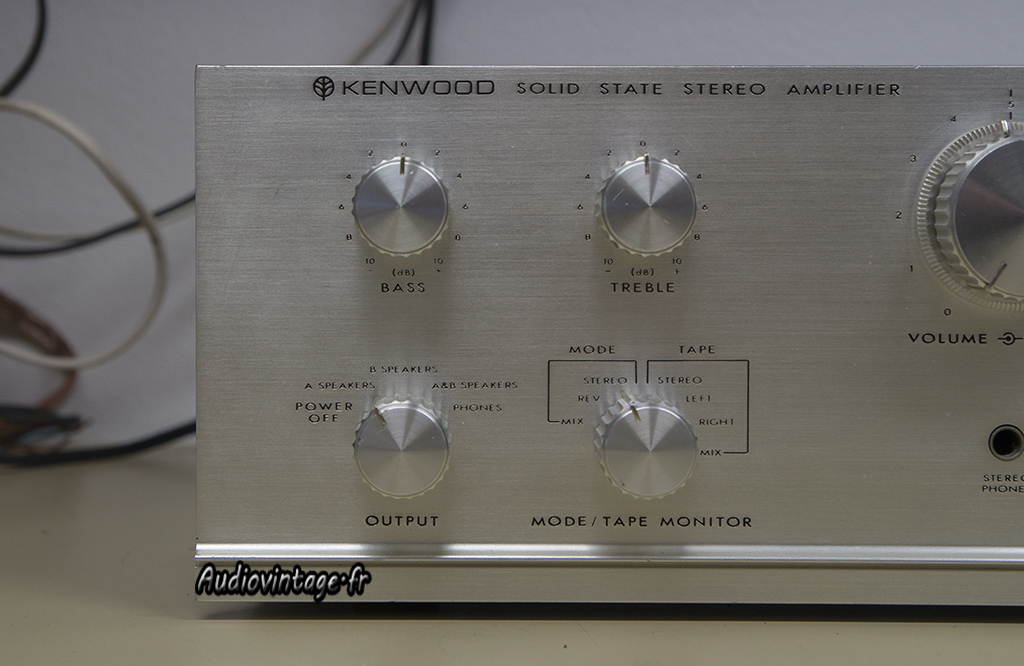

Un petit intégré qui ne paie pas de mine, mais qui n’a rien à envier à certains autres intégrés très recherchés actuellement…
Venu pour une réparation et une révision complète.

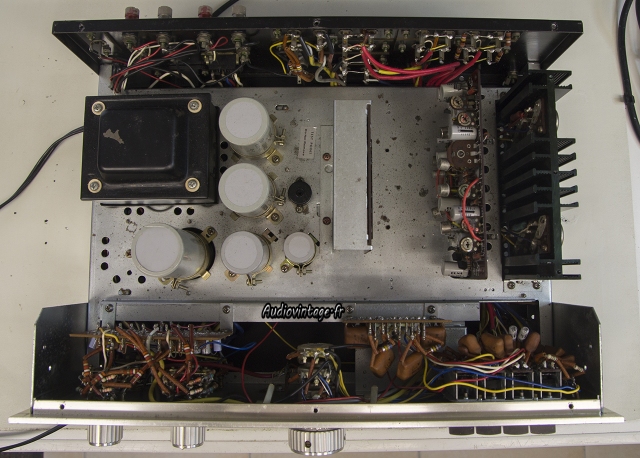

L’appareil fonctionne, mais les deux boomers de mes enceintes de test font des bonds à intervalle régulier. Il a déjà subit une ou plusieurs interventions anciennes, il manque les ponts amplis/préampli à l’arrière et la plaque de support de la carte driver. Cette dernière sera re-fabriqué par son propriétaire.

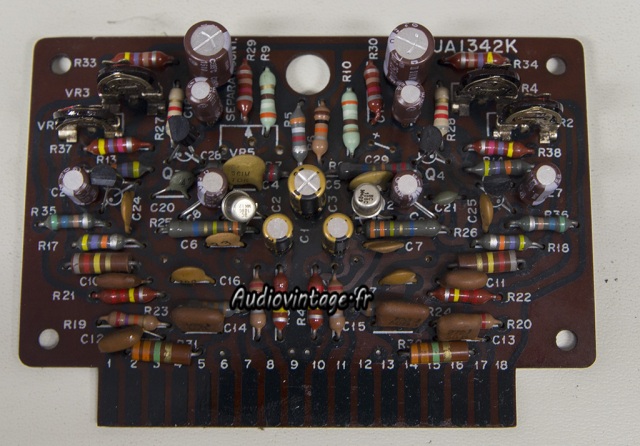

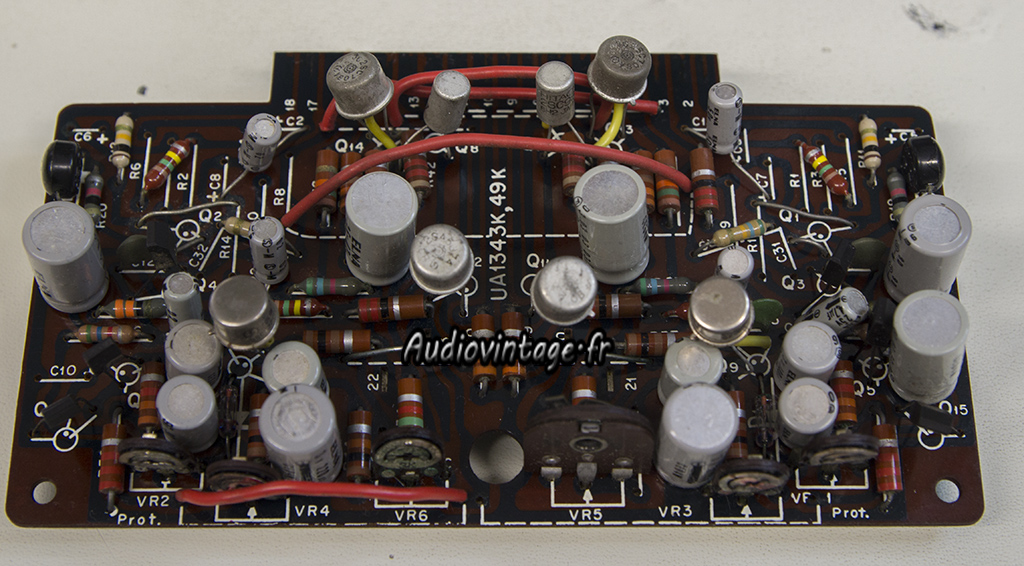

La carte driver. 6 trimmers de réglages dont certains ont déjà été remplacés mais qui sont comme les autres en triste état. Présence également de 6 transistors 2sc458, dont au moins deux sont morts.

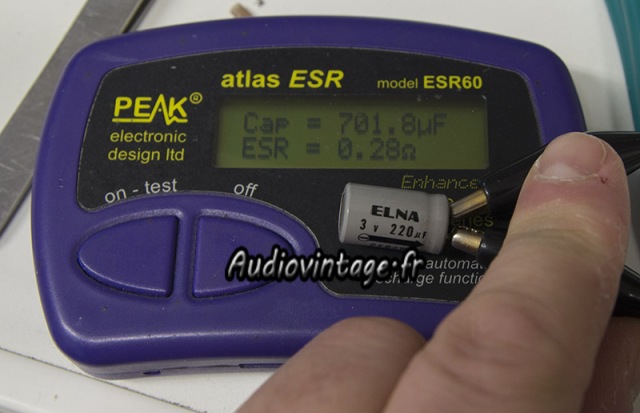

Les condensateurs sont complètement cuits. Quasiment un record avec plus de trois fois la capacité prévue.

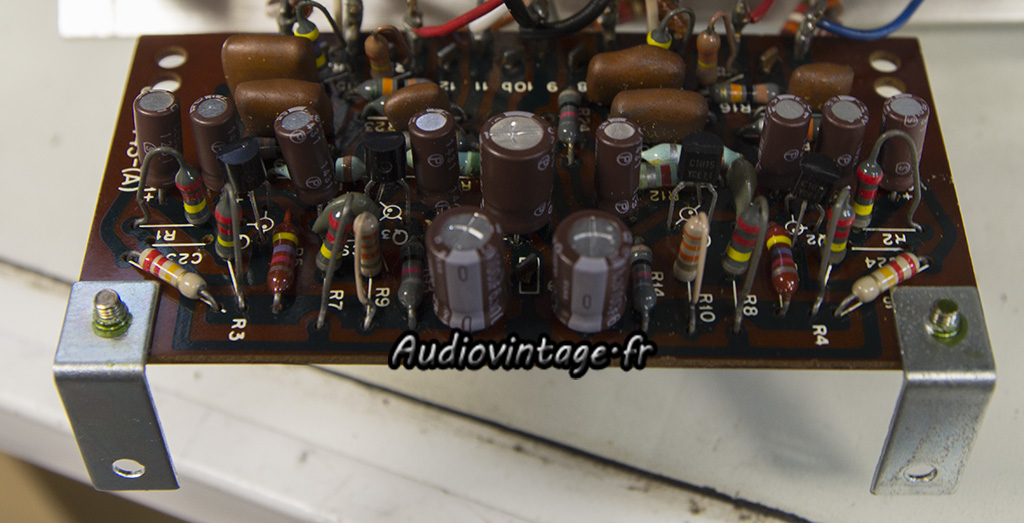

Condensateurs remplacés. Les remplaçants des 2SC458 sont en place.
Les trimmers neufs sont posés. Trois pas canal : bias, point milieu et protection.

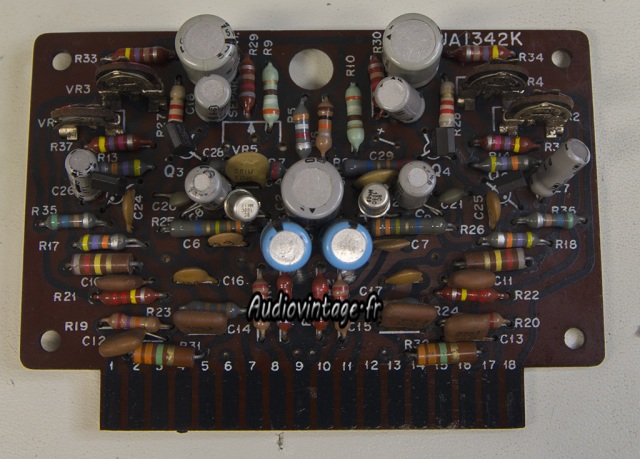

La section phono. Ici aussi des 2sc458…
Et bien voila, je l’ai mon record, quasiment cinq fois la capacité initiale !

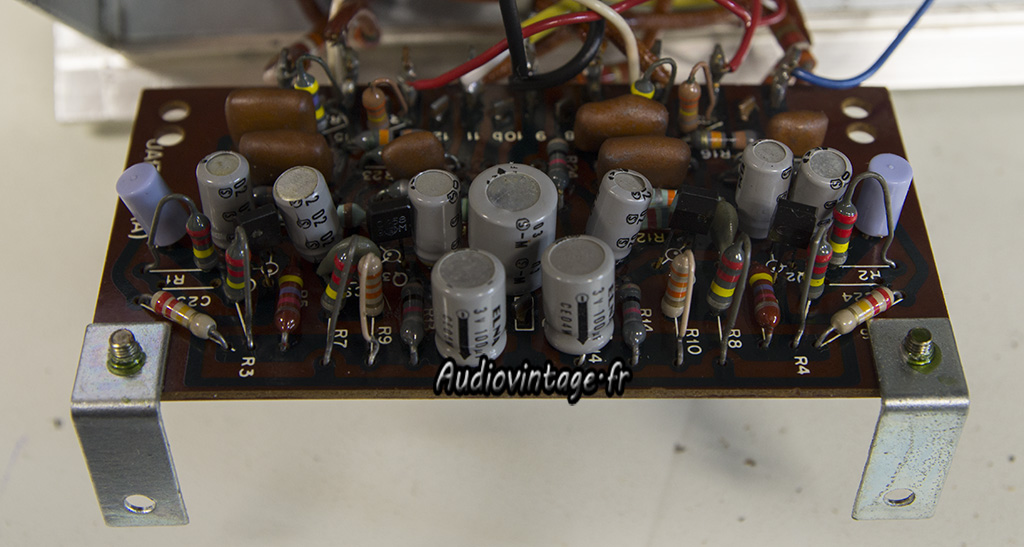

Condensateurs et transistors neufs en place.

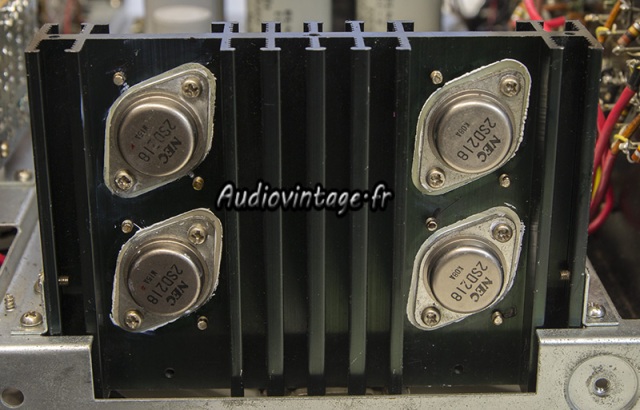

Les transistors de puissances, un canal a déjà subit un remplacement par le passé.
Graisse et micas neufs pour tout le monde.
Les « canettes ». Du bon Elna oui, mais du bon Elna bien usé !

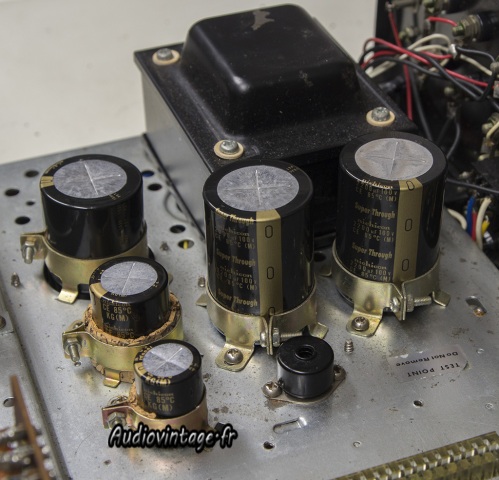

Nichicon « powered ».
Le petit « bitoniau » noir est un bouchon avec des contacts. Son retrait permet d’insérer les ampèremètres nécessaires aux réglages du bias de chaque canal.

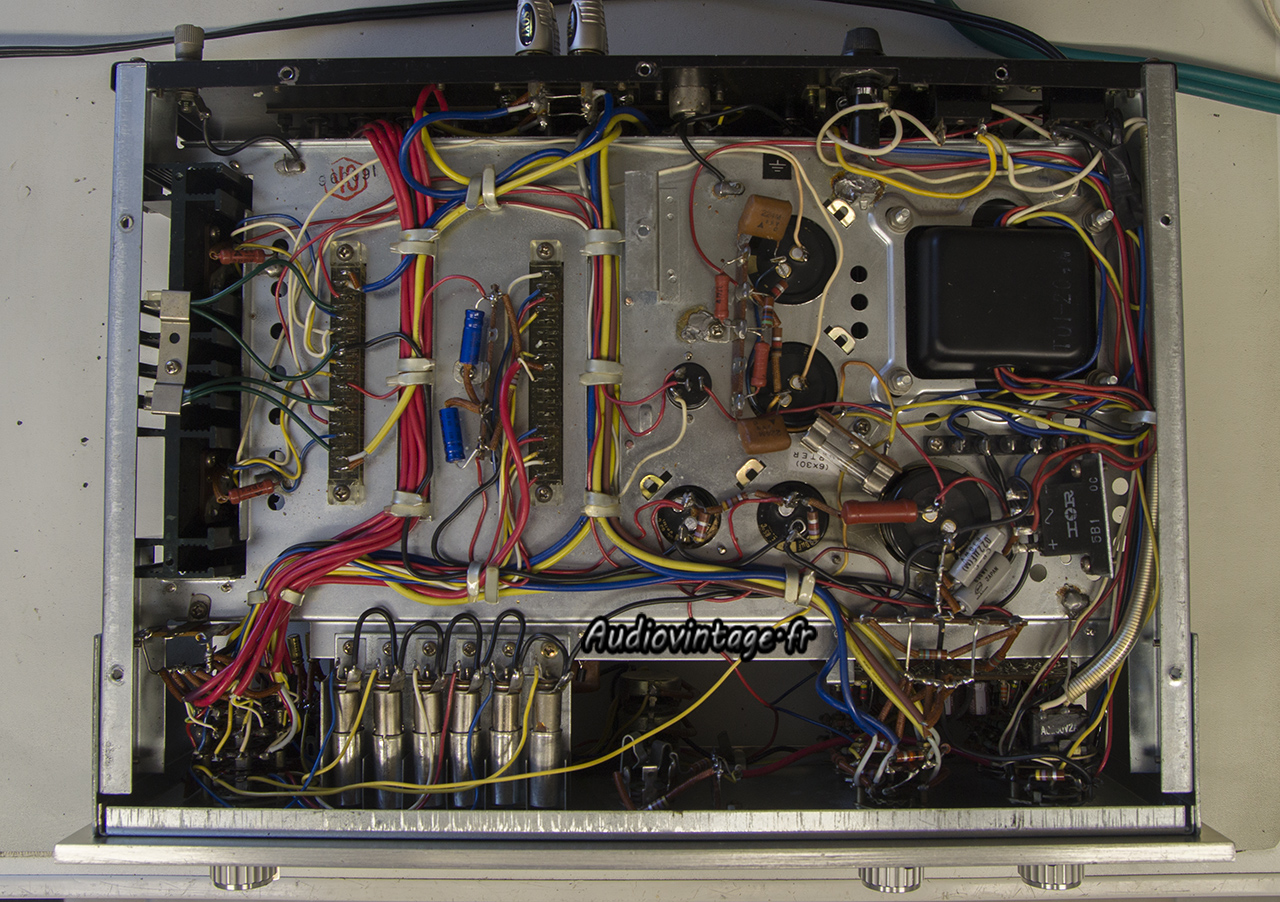

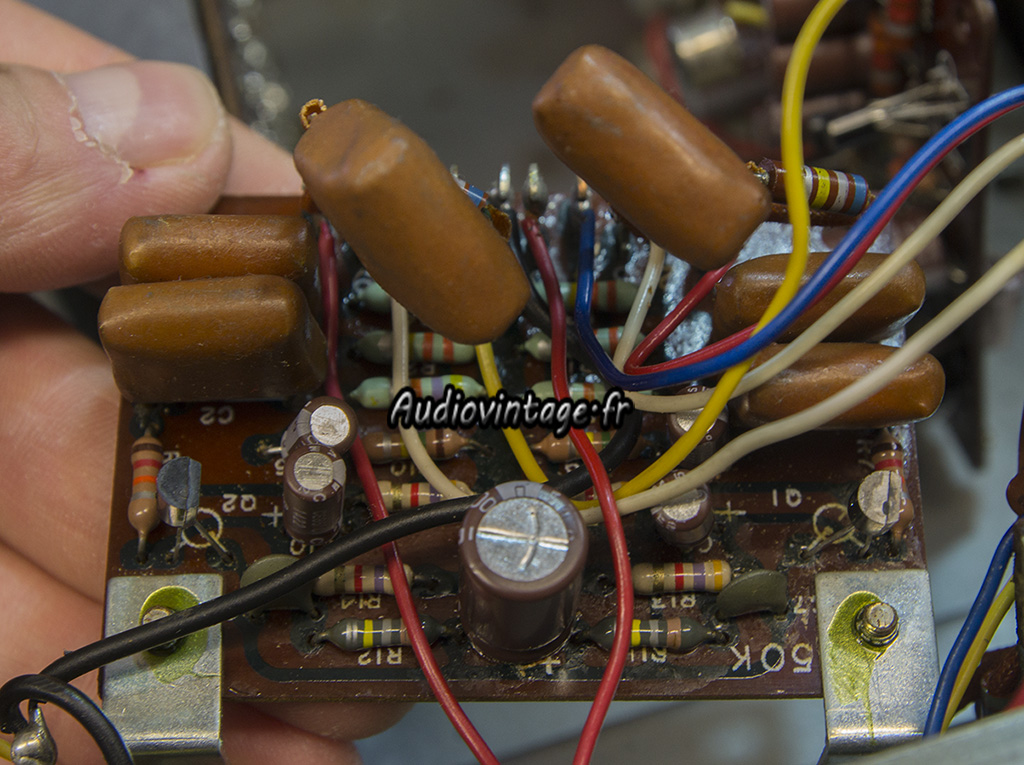

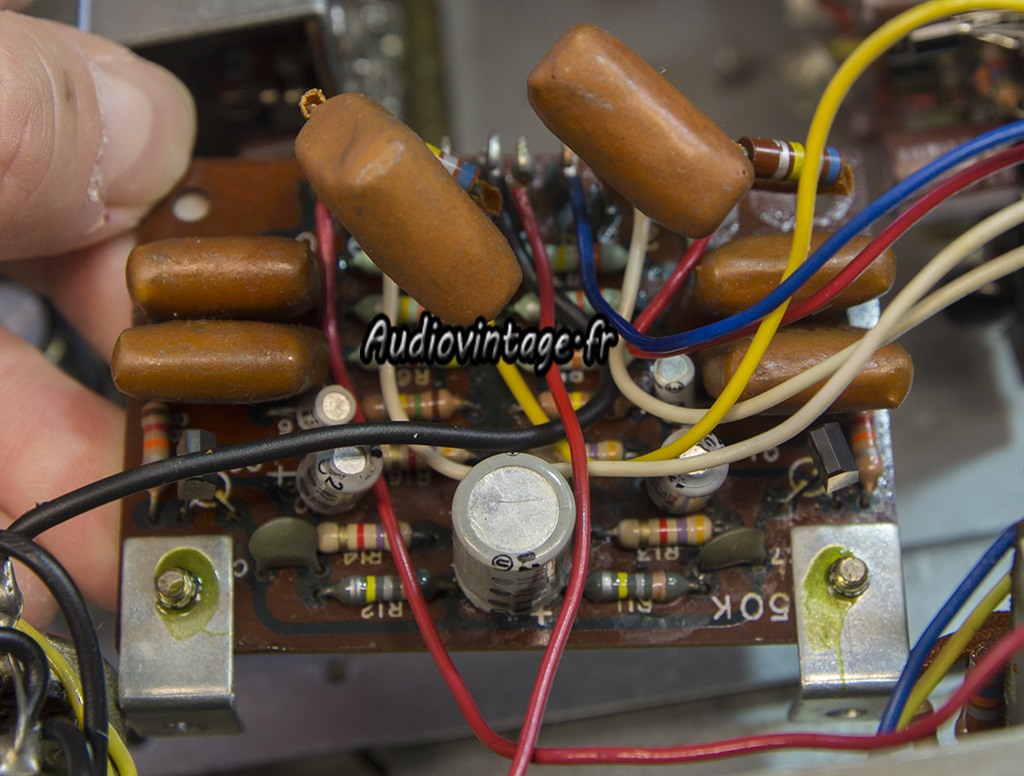

La partie « pas drôle » ; Il faut dessouder du fil et ne rien casser en retournant la section tonalité pour sa remise en état.
Condensateurs et 2sc458 (encore eux !) remplacés.
La section filtre.
Vous noterez tout à fait à droite les clefs « ouvertes ». Cela signifie un encrassement rapide mais aussi un nettoyage simplifié (fait sur cette photo).
Section filtre revue. Comme d’habitude : condensateurs chimiques et 2sc458.
Fabrication de deux liaisons ampli/préampli.

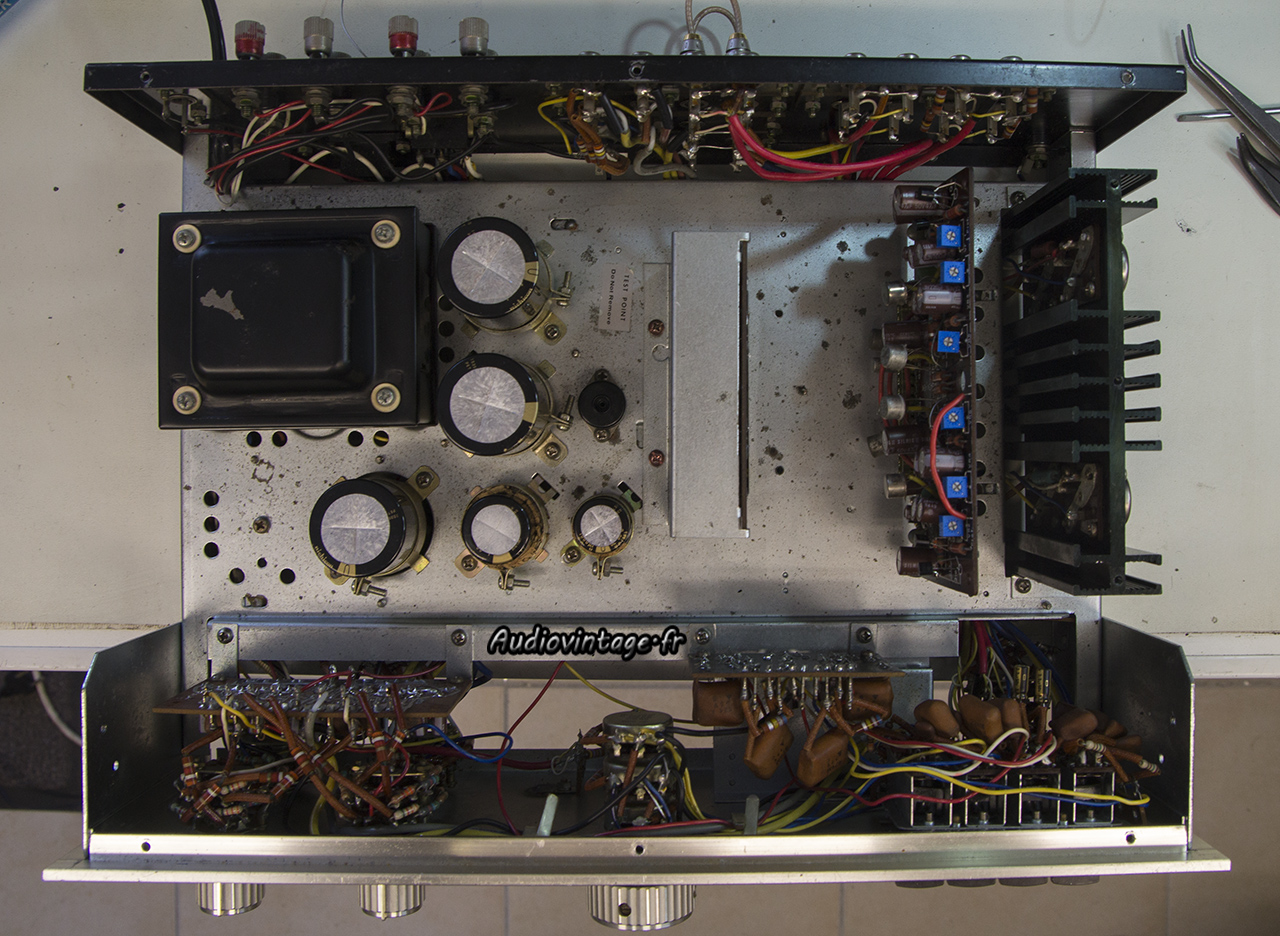

Terminé.

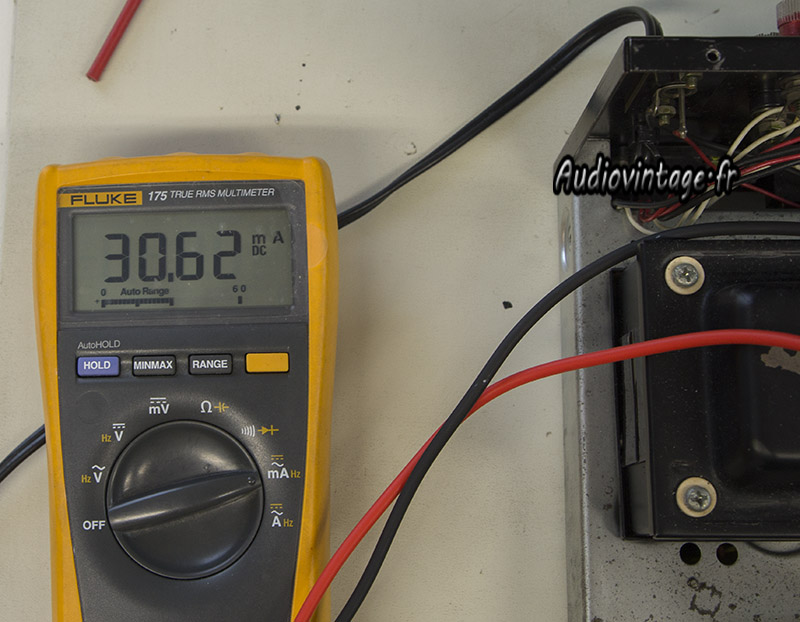

Réglage du bias sur un canal.
Les réglages de point milieu et de protection sont réalisés à l’aide du générateur faible distorsion, du distorsiomètre et de l’oscilloscope.

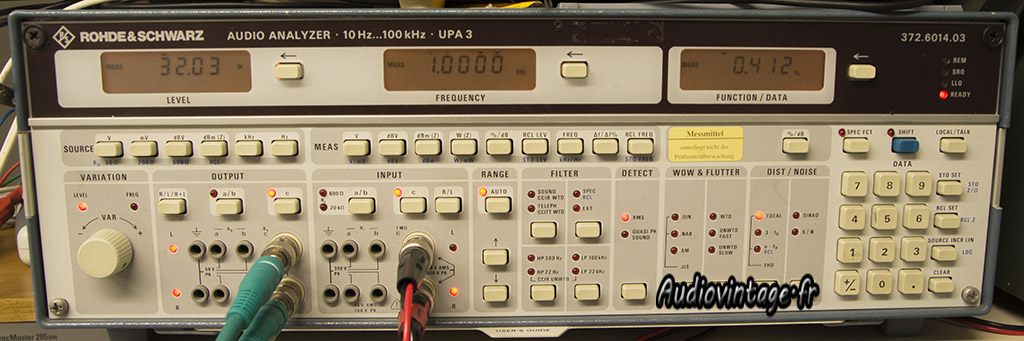

Passage au banc de test qui réunit à lui tout seul générateur BF et distorsiomètre.

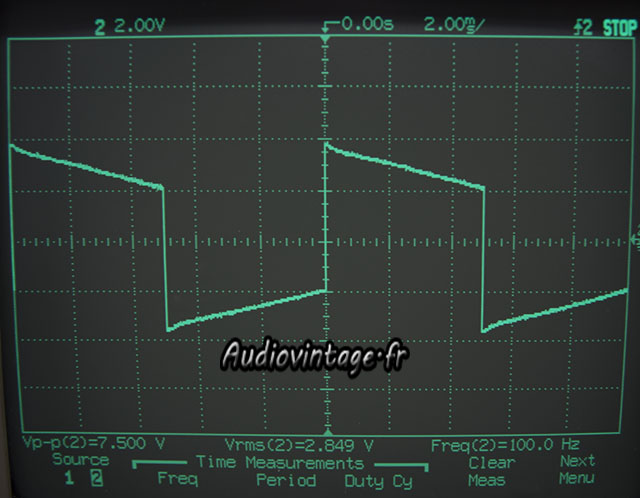

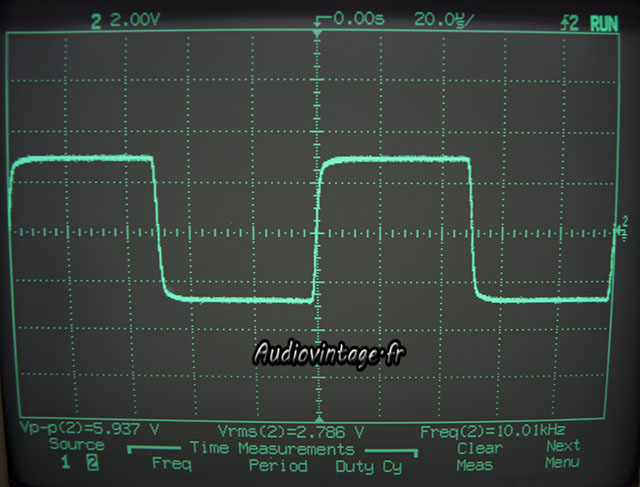

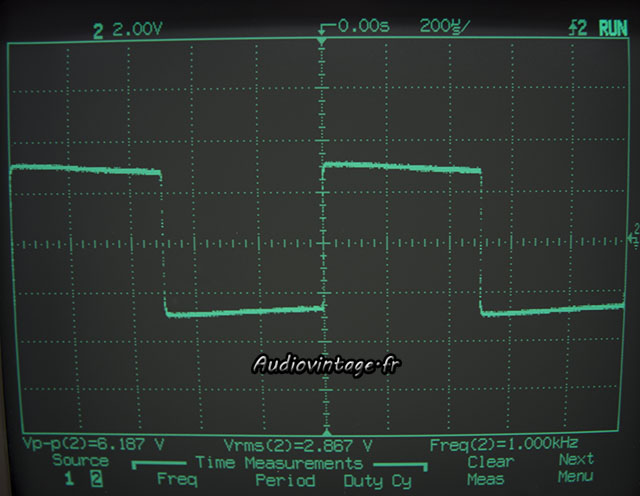

Signal carré à 100hz, 1khz et 10khz.
Temps de montée à 10khz.

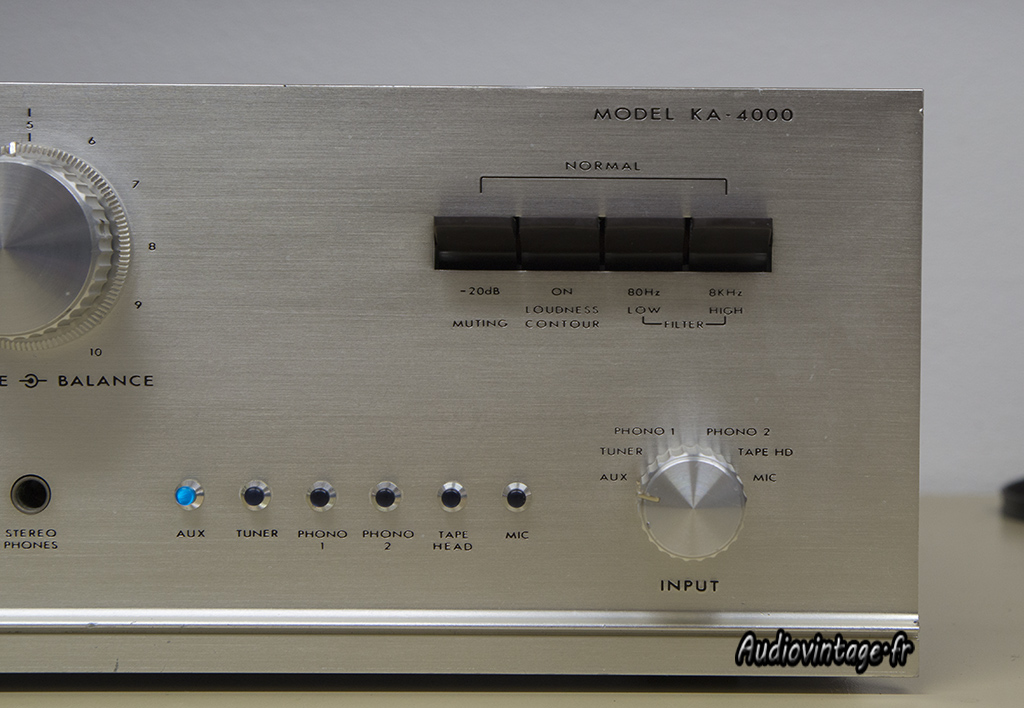

Détails.

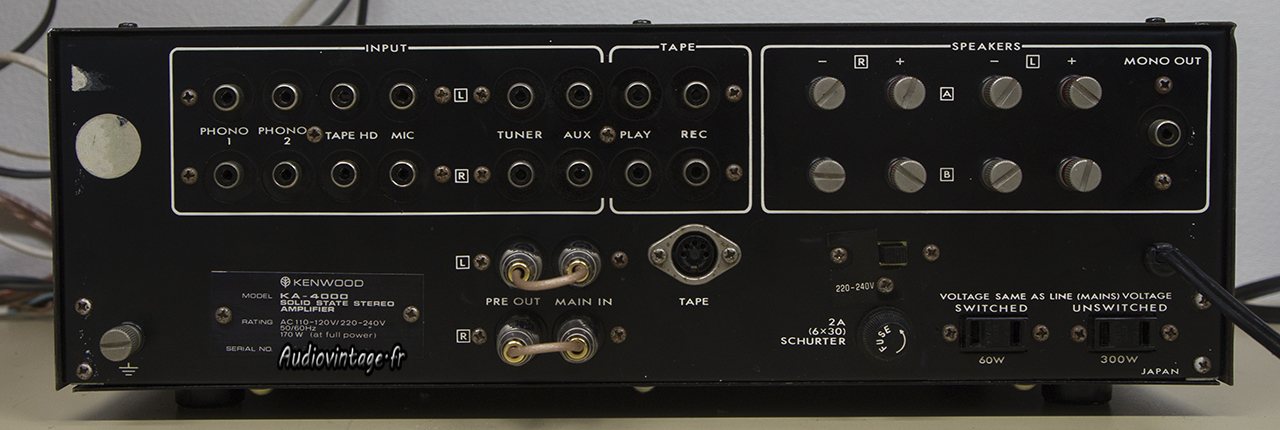

Connectique.
