Marantz 2225

Marantz 2225

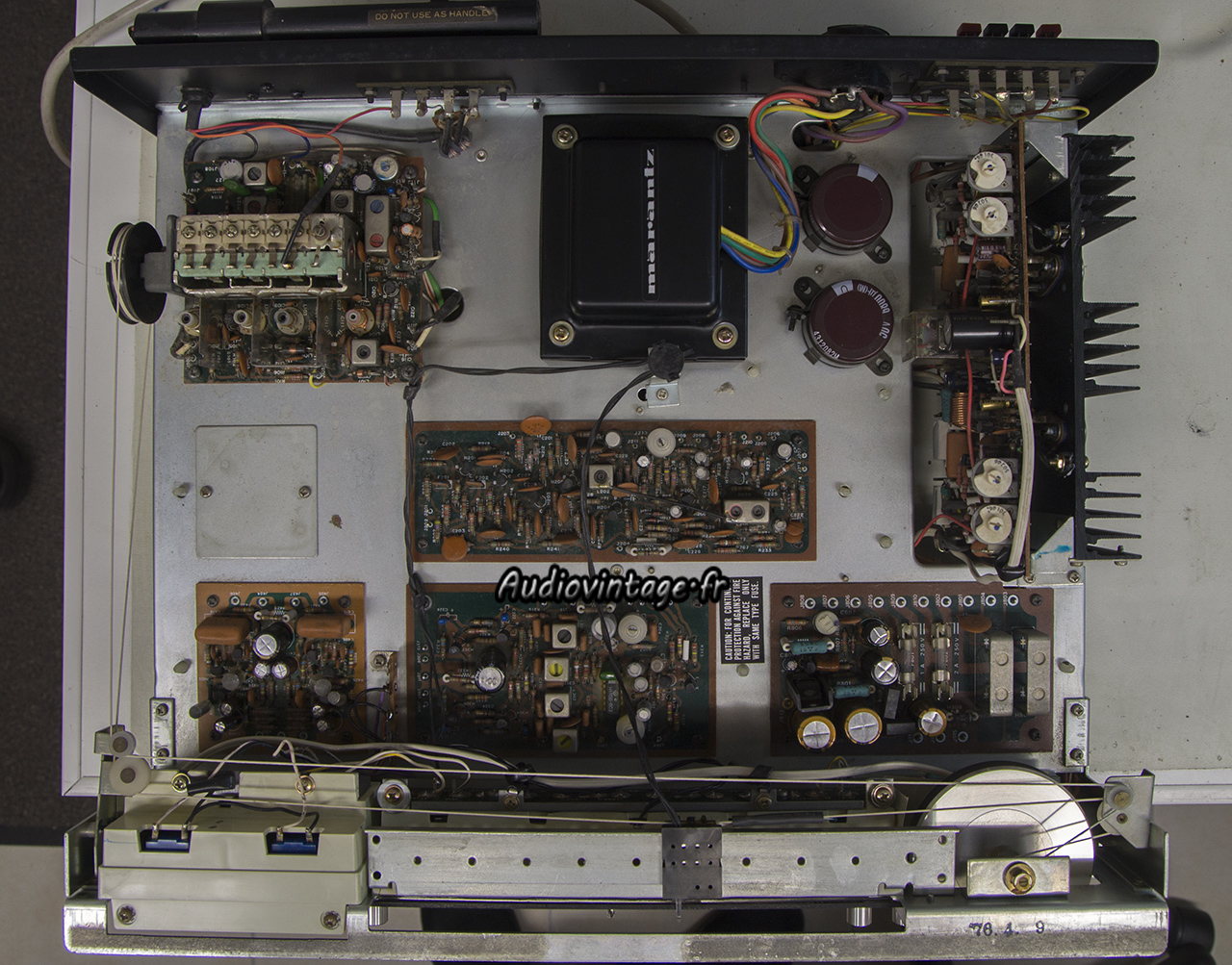

Le précieux à été déposé par son seul et unique propriétaire depuis sa sortie d’usine.
Une petite révision ?

Marantz 2225

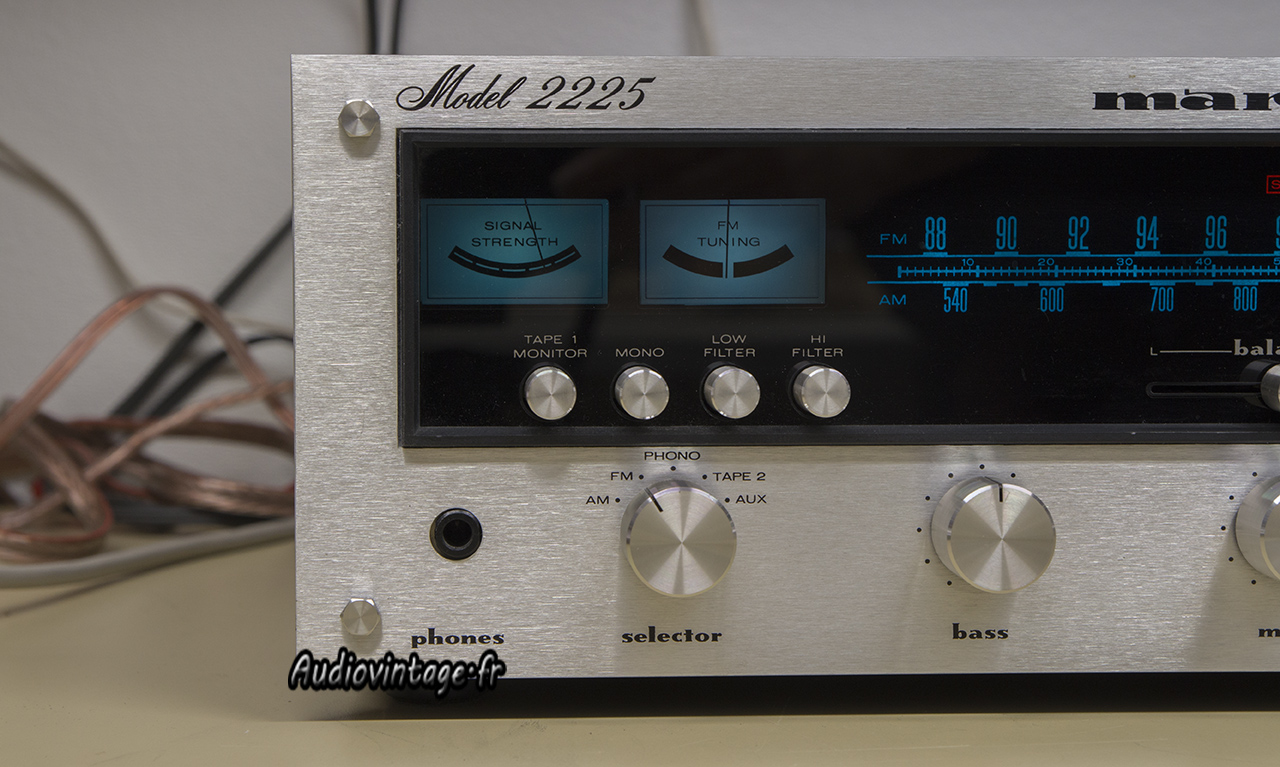

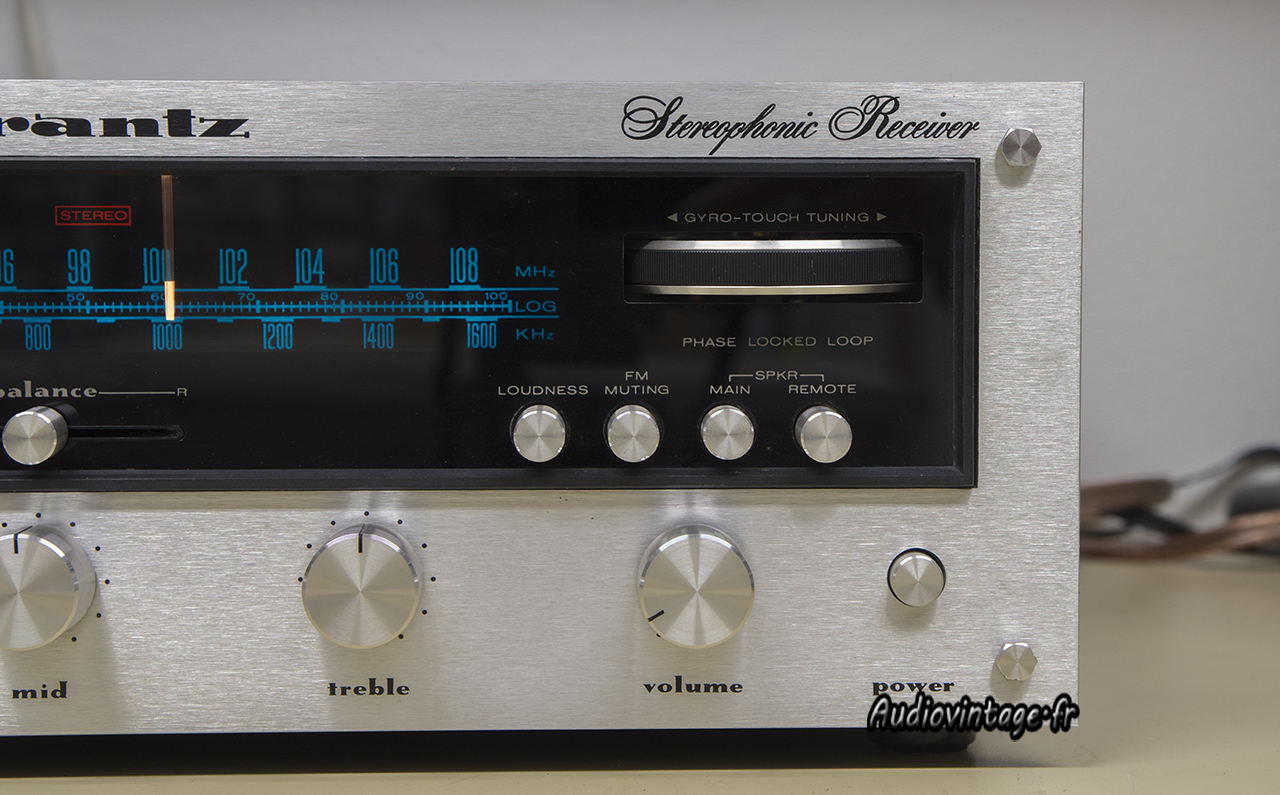

Un appareil en excellent état, pas une rayure, pas un choc, cela fait plaisir de voir des appareils en si bel état !
Un peu de « crachouille » dans les commandes, des loupiotes HS, voila ce que je devais trouver.
Mais j’ai trouvé autre chose : il ne captait que quelques stations en FM, et aucune en stéréo, un bon réalignement de tuner à prévoir !

Marantz 2225
Et du côté des condensateurs chimiques ?

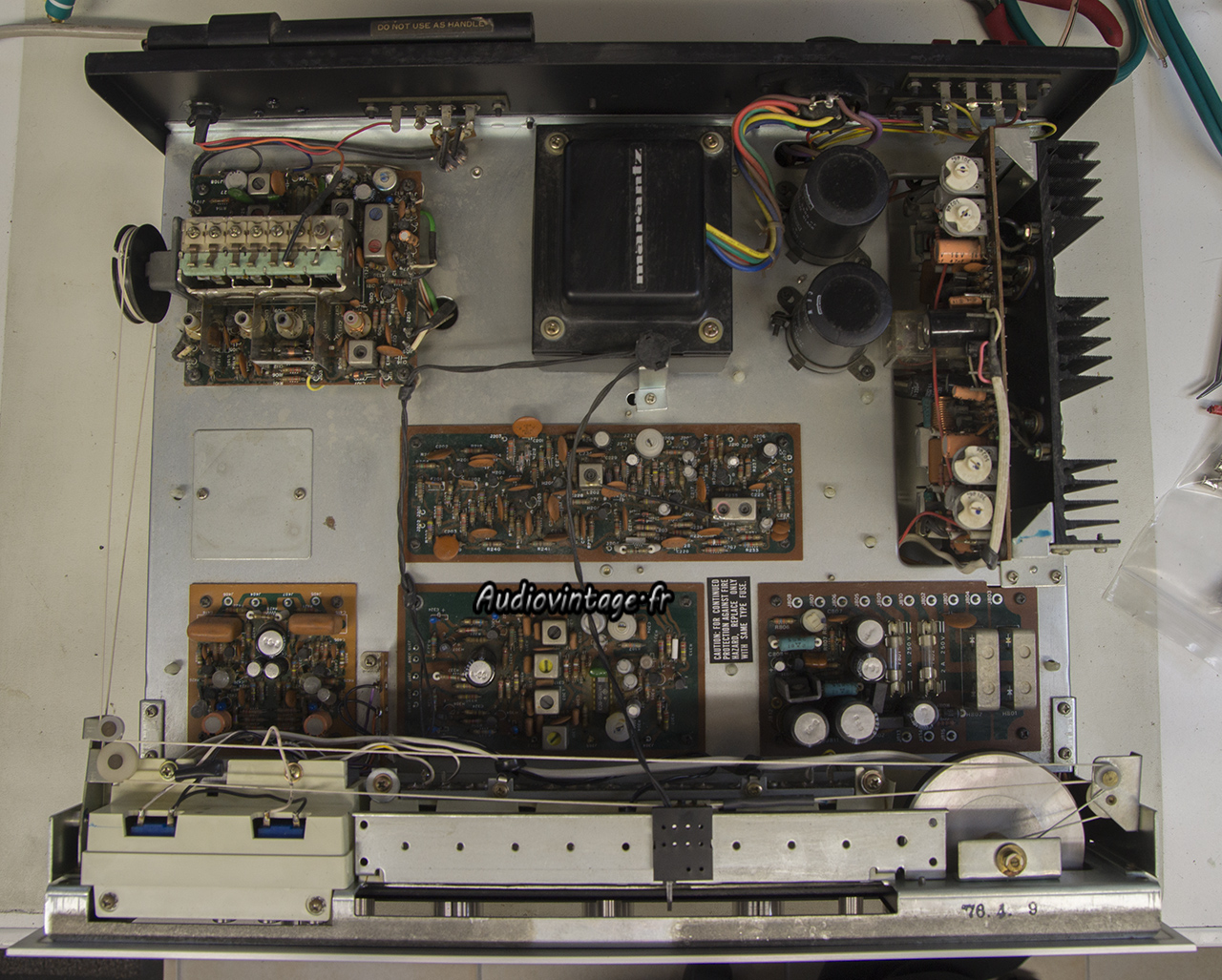

Les capas de filtrage de 6800uf ne sont plus très fraiches, elles seront remplacées, tout comme celles présentes sur les sections alimentation, tonalité, filtre, phono et étage d’amplification final.

Marantz 2225
Je commence par le tuner. Les ampoules navettes sont remplacées y compris celles qui fonctionnent encore par des modèles corrects en tension et intensité. La loupiotte « stéréo » est également remplacée par un modèle identique à l’originale.
Le tuner est ensuite aligné à l’aide principalement de mon fidèle et robuste générateur FM Stéréo Panasonic VP8194A.

Marantz 2225

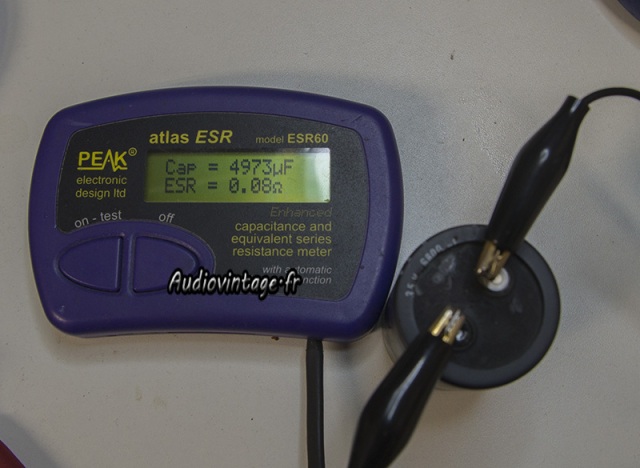

Les deux condensateurs de filtrage prennent leur retraite.

Marantz 2225

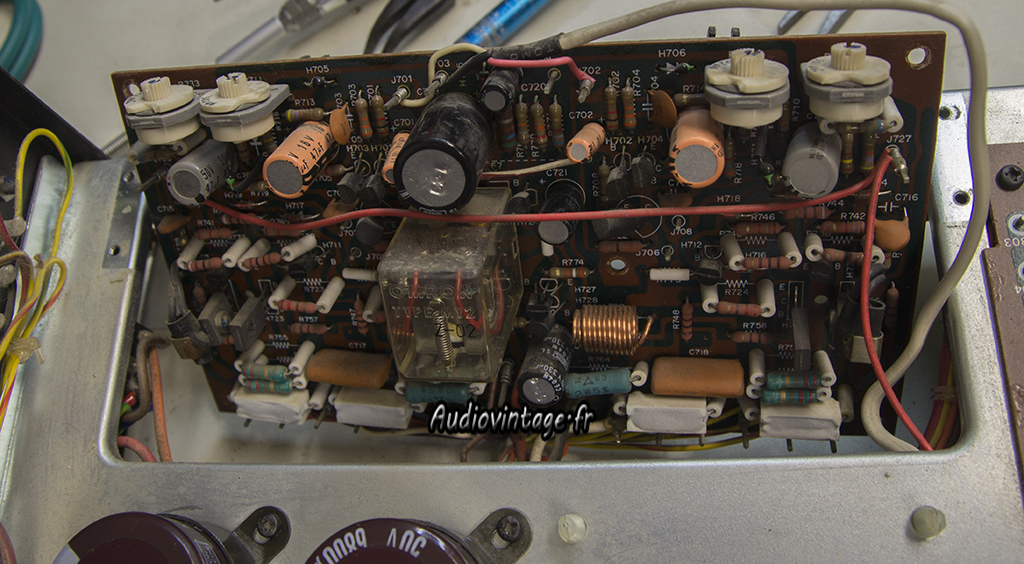

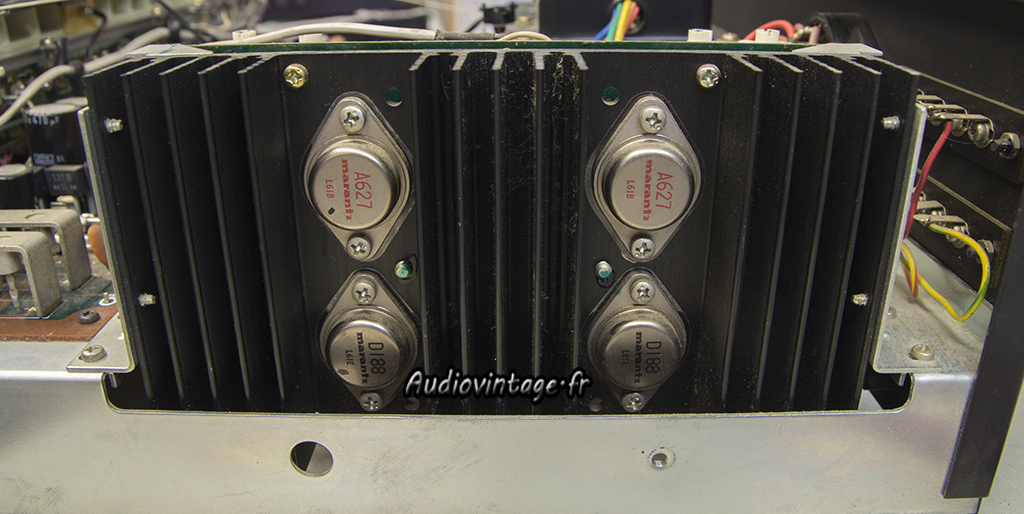

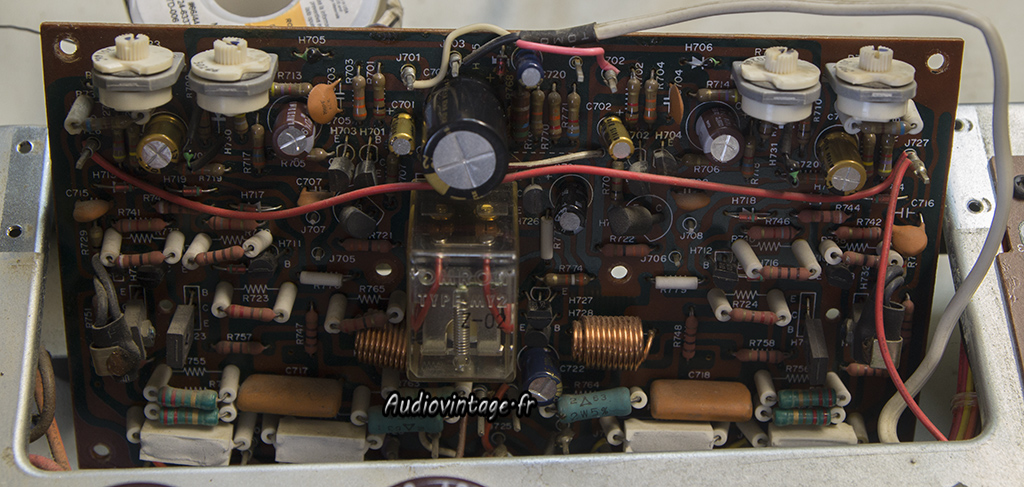

Pour accéder à la carte « driver », les transistors de puissance vont être démontés. Ils recevront de la graisse fraiche lors du remontage.

Marantz 2225
Démontage en cours.

Marantz 2225
Le relai est démonté ; Les contacts étant en très bon état et non « marqués » ils sont nettoyés et le relai retrouve sa place.

Marantz 2225

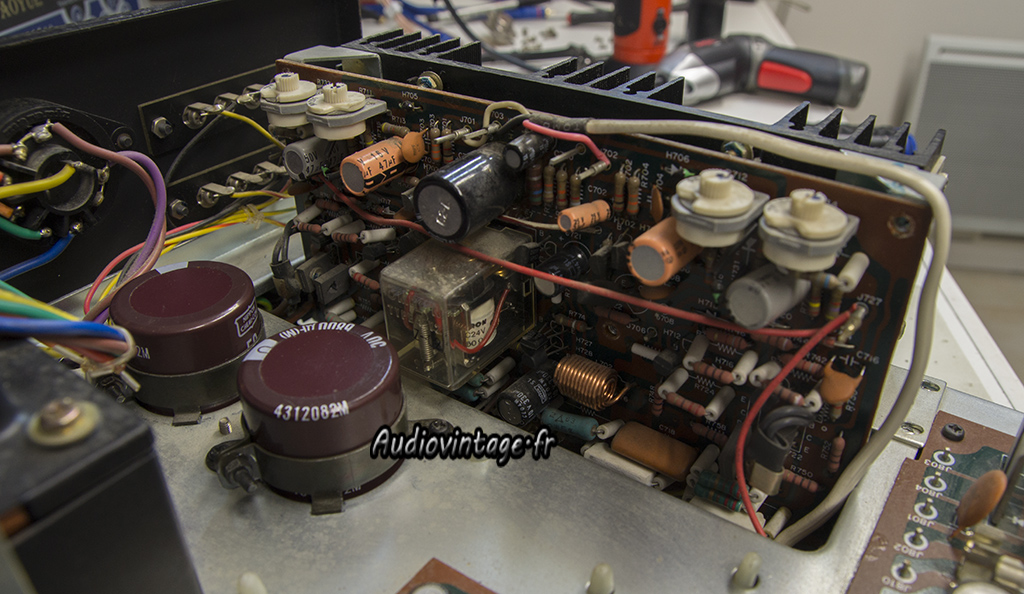

Les condensateurs neufs sont en place.

Marantz 2225

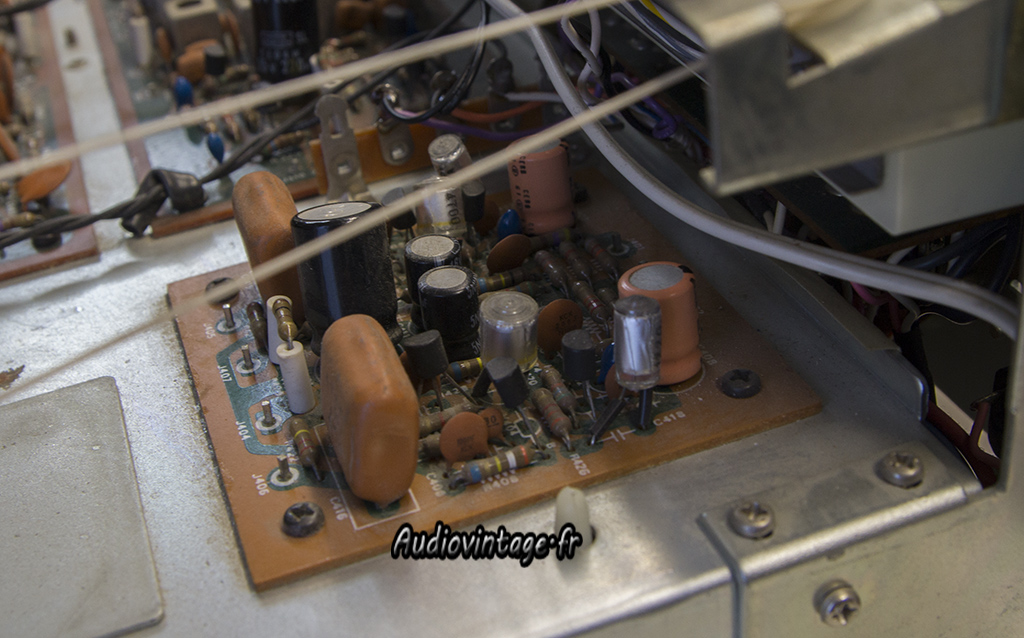

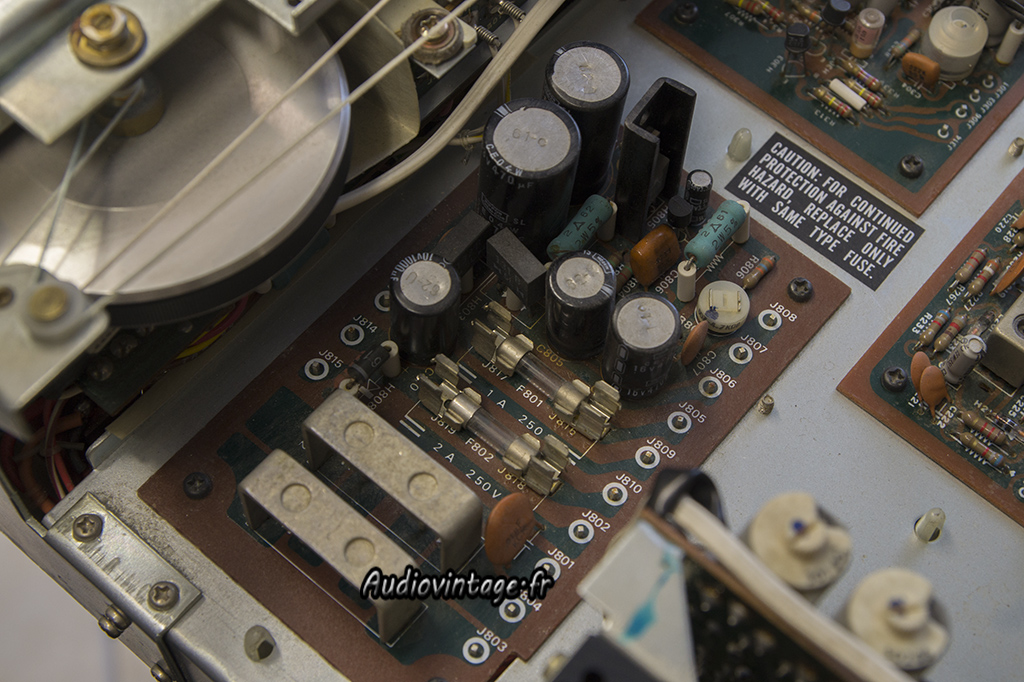

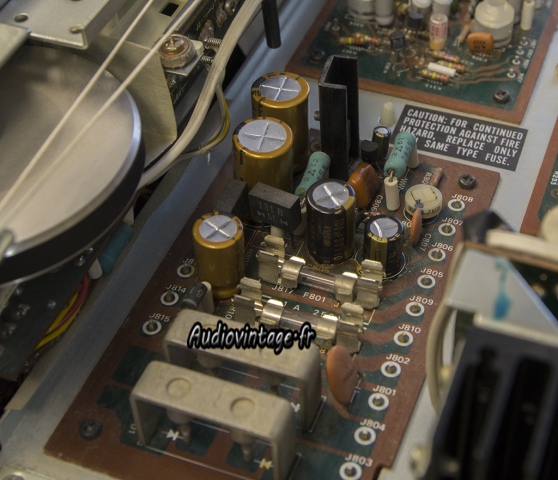

La section alim.

Marantz 2225
Refaite.

Marantz 2225

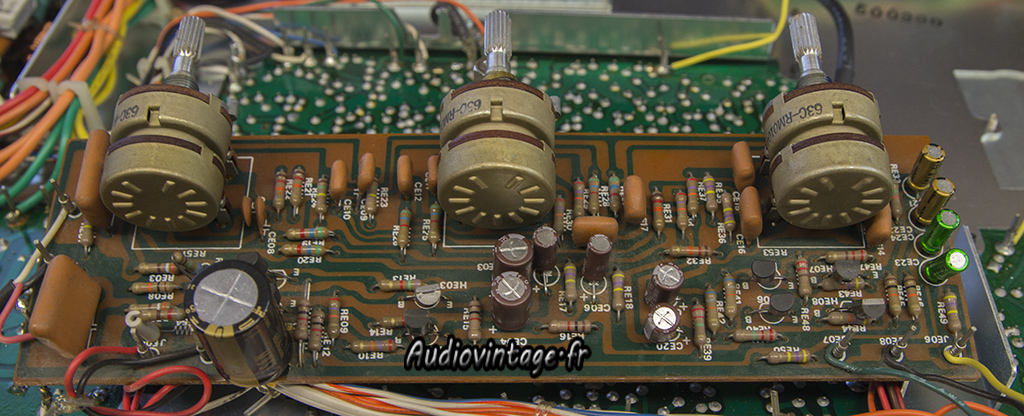

Section tonalité et filtre.

Marantz 2225
Révisée également.

Marantz 2225
Section phono

Marantz 2225
Revue.

Marantz 2225

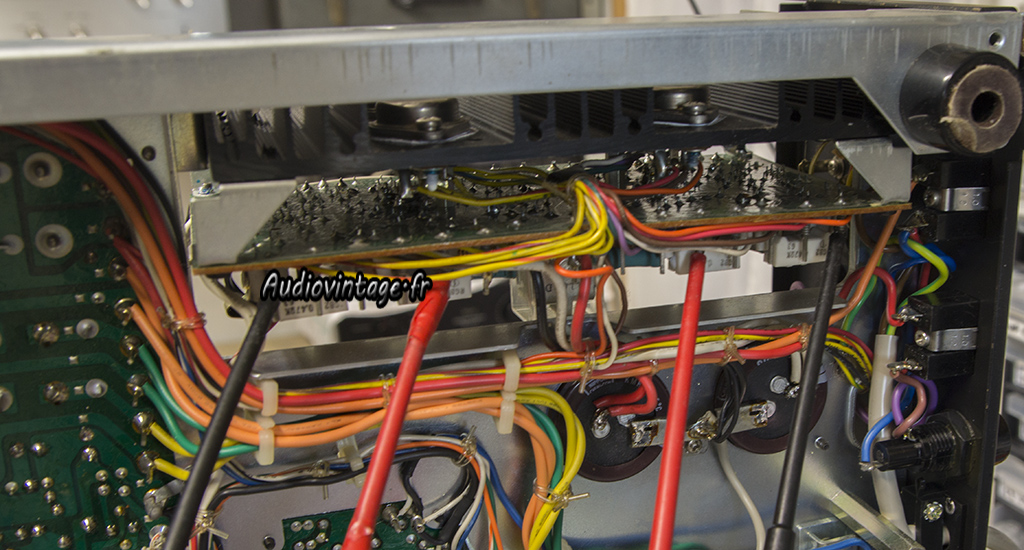

Réglage du bias

Marantz 2225

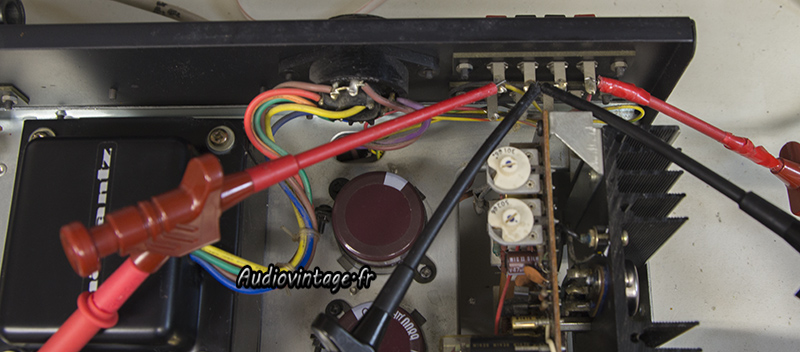

Et de l’offset.

Marantz 2225

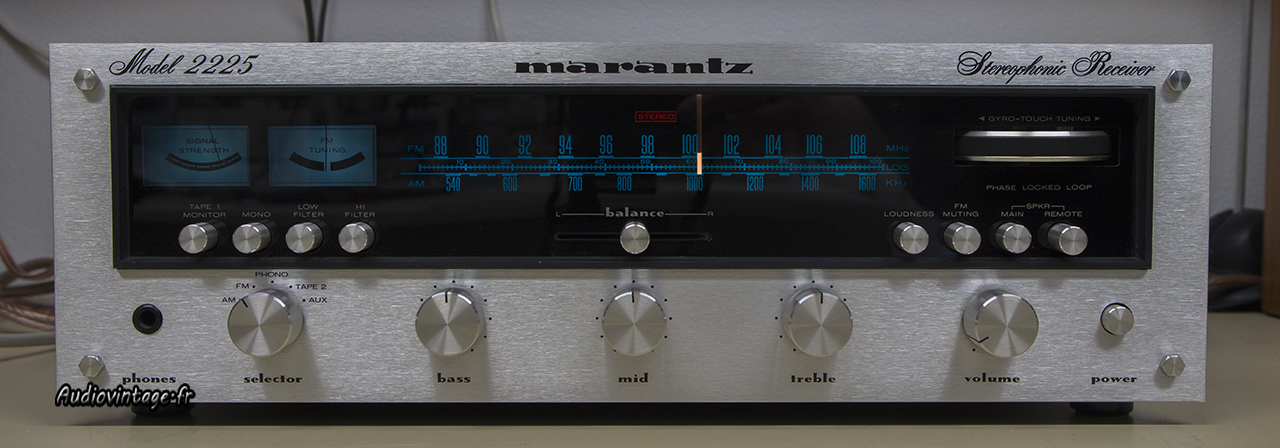

Terminé !

Marantz 2225
Marantz 2225

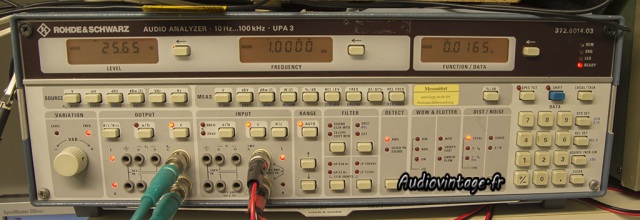

Passage au banc de test

Marantz 2225
Marantz 2225
Marantz 2225

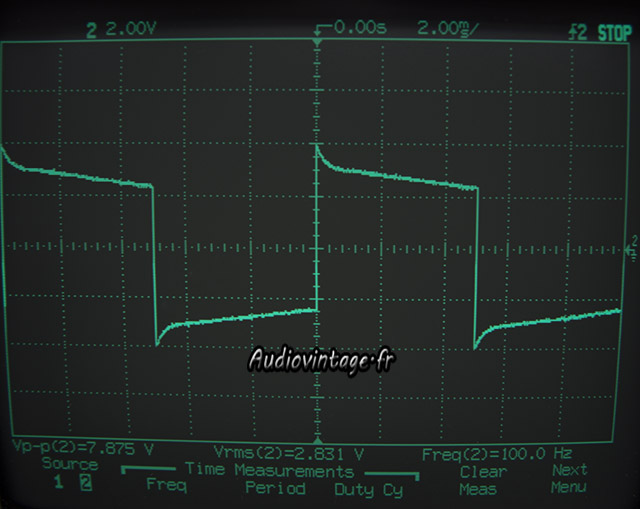

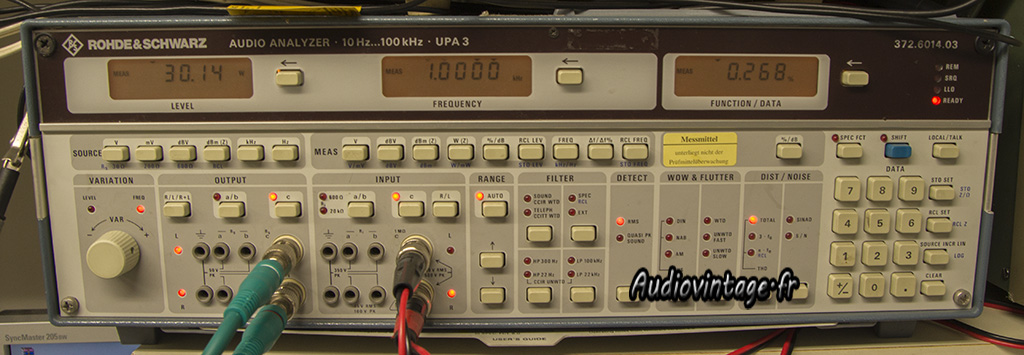

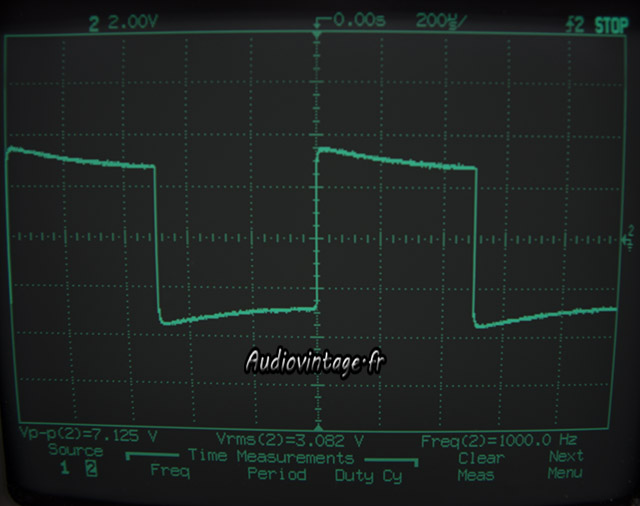

Mesures sur signal carré à 100hz, 1khz et 10khz.

Marantz 2225

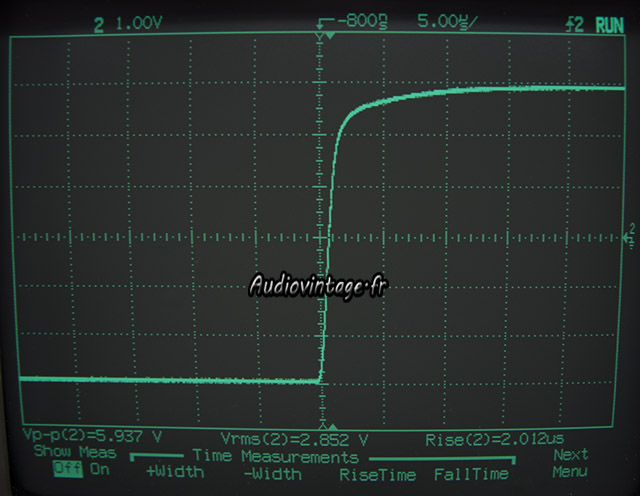

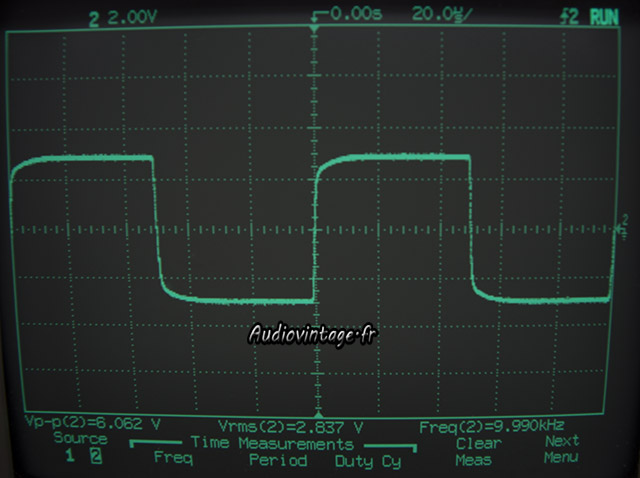

Temps de montée à 10khz.

Marantz 2225
Détails.

Marantz 2225

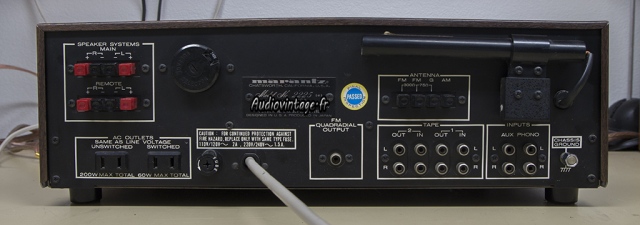

Connectique.
