Du gros et lourd Sansui en révision.

Sansui 9090DB
L’appareil est encore fonctionnel. Il ne semble souffrir que de quelques soucis de contacts demandant de jouer avec le sélecteur « dolby » pour retrouver un canal qui disparait régulièrement.
Sur le 9090DB, il serait illusoire de penser qu’un coup de bombe contact suffit à résoudre ce genre de souci. Non, malheureusement.
Le gros point faible de cet appareil est sa section « dolby ».
En effet, Sansui utilise ici un circuit imprimé double face et les points de soudures qui font liaisons entre les deux côtés lâchent les uns après les autres, occasionnant divers « bugs », que vous utilisiez ou non cette fonction aujourd’hui peu utile pour la plupart des utilisateurs.
Pour arranger le tout, sur les premières séries de 9090DB, le constructeur à utilisé une nappe de connexion extrêmement fragile partant de ce circuit imprimé. Cette nappe est à remplacer si vous tomber sur un exemplaire qui l’utilise.
Fort heureusement, sur le modèle présenté ici, nous avons droit à une nappe de bonne qualité souple, qui ne « casse » pas.
Nous verrons plus loin les autres difficultés liées à cette « fameuse » section Dolby.

Sansui 9090DB
Sansui 9090DB
Démontage de la section tuner.

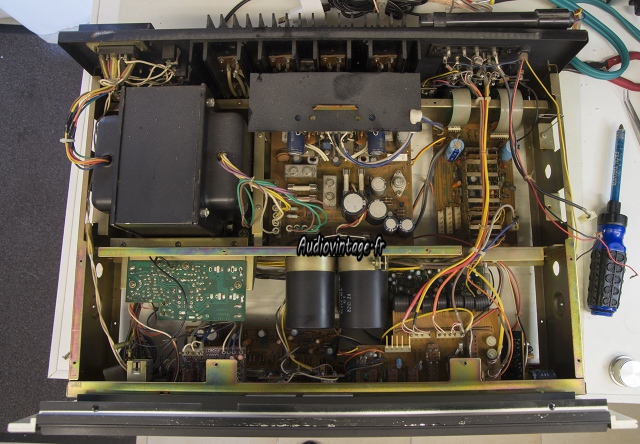

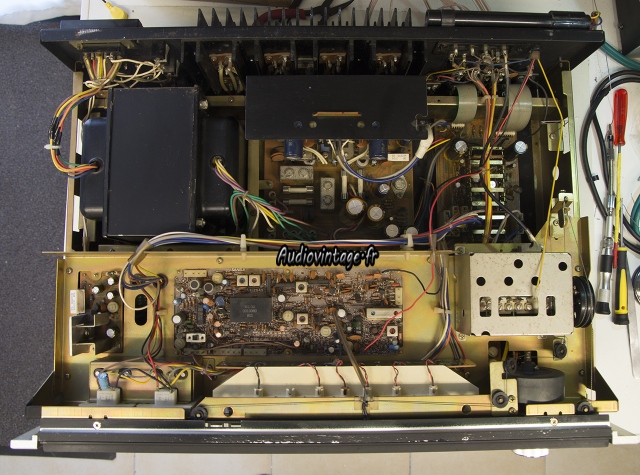

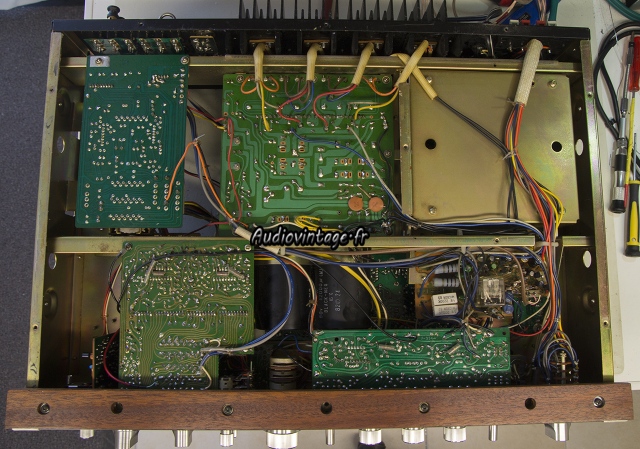

Le gros Sansui est quasiment dans son jus.

Sansui 9090DB

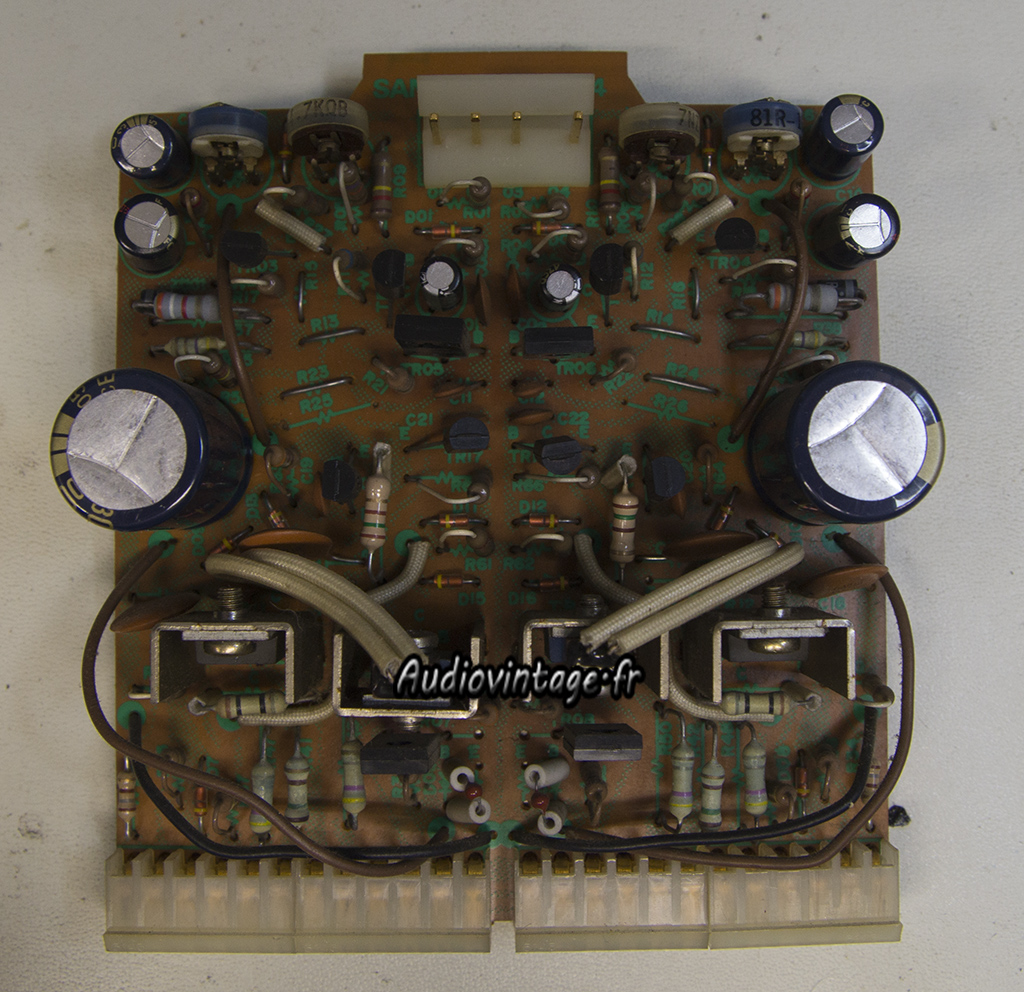

Il a subit une petite intervention sur la carte « driver », le travail est propre, il sera uniquement complété.

Sansui 9090DB
Résistances fusibles et VD1212 remplacées.

Sansui 9090DB

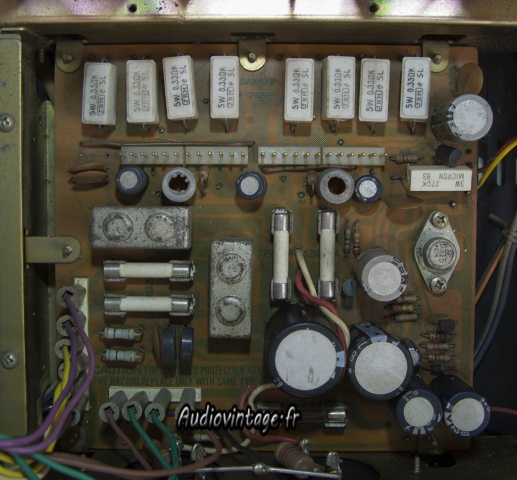

La section « power supply ».

Sansui 9090DB
Qui reçoit des condensateurs chimiques frais.

Sansui 9090DB

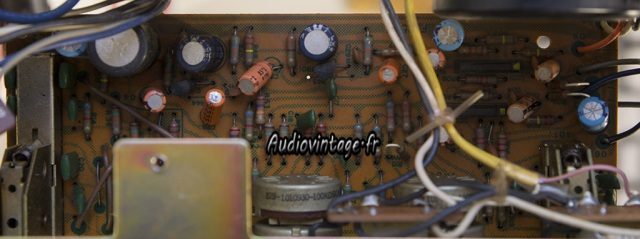

La section phono.

Sansui 9090DB
Intervention identique avec la mise en place de condensateurs neufs.

Sansui 9090DB

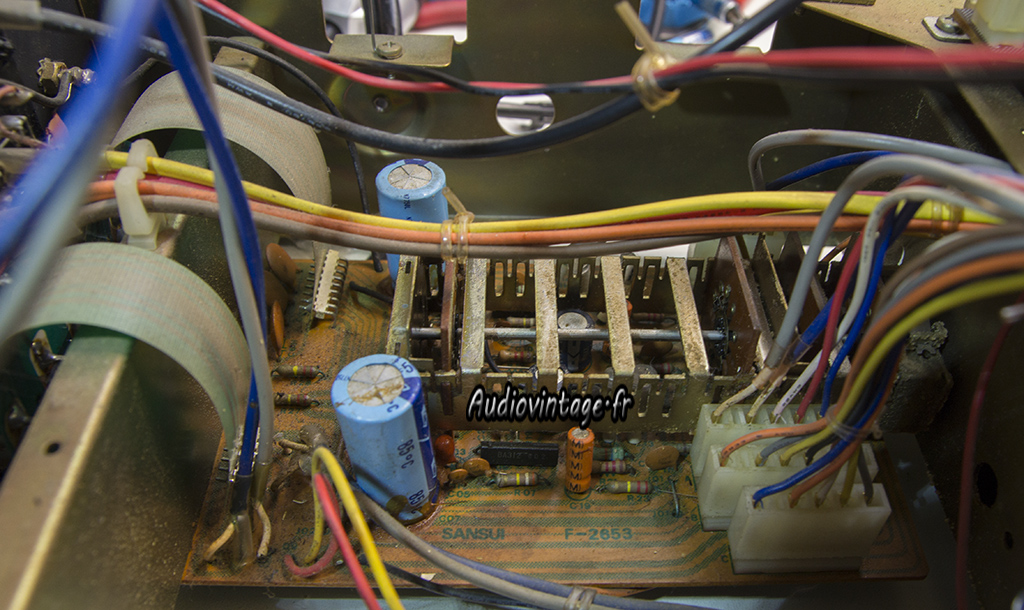

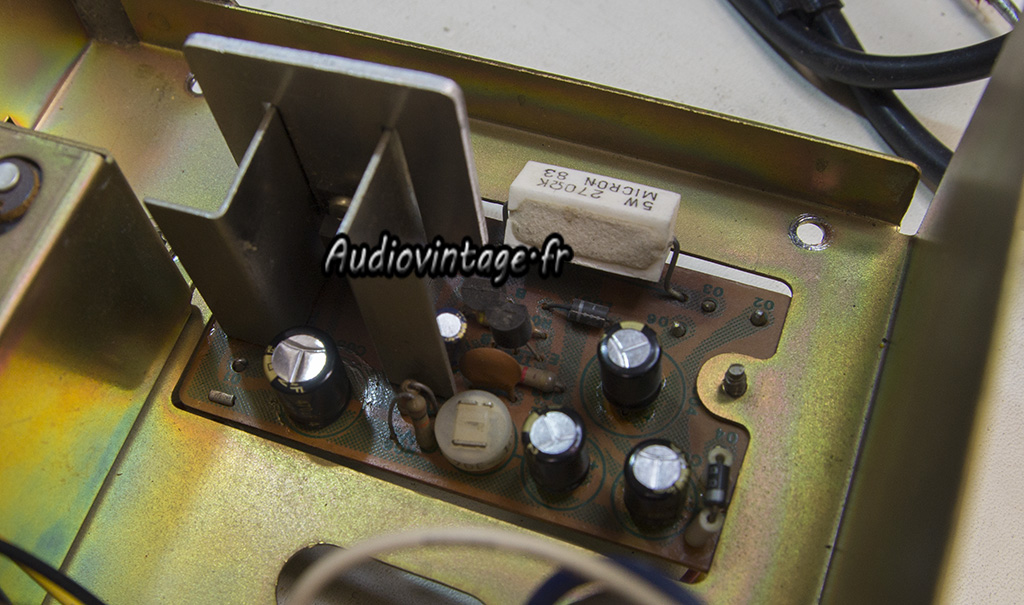

L’alimentation « RF ».

Sansui 9090DB

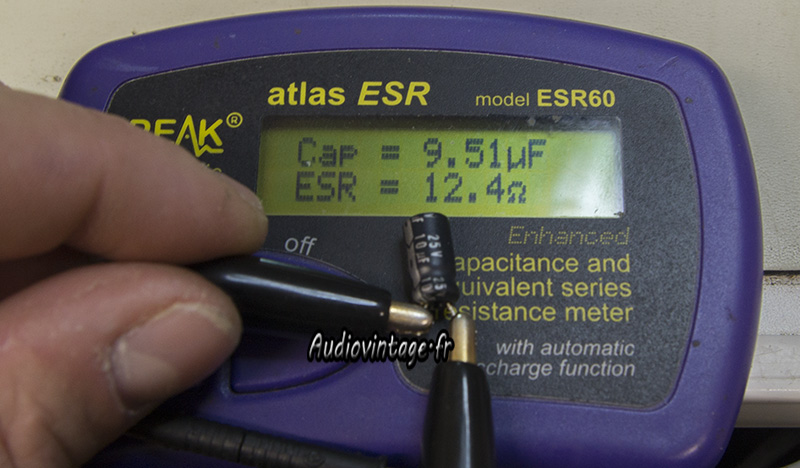

Ici ça chauffe dur, ce condensateur n’en peut plus !

Sansui 9090DB
Condensateurs 105° en place, et réfection de la plupart des soudures qui étaient en très mauvais état.

Sansui 9090DB

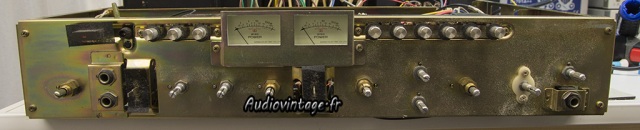

Démontage de la façade. Beaucoup moins impressionnant tout nu 🙂

Sansui 9090DB

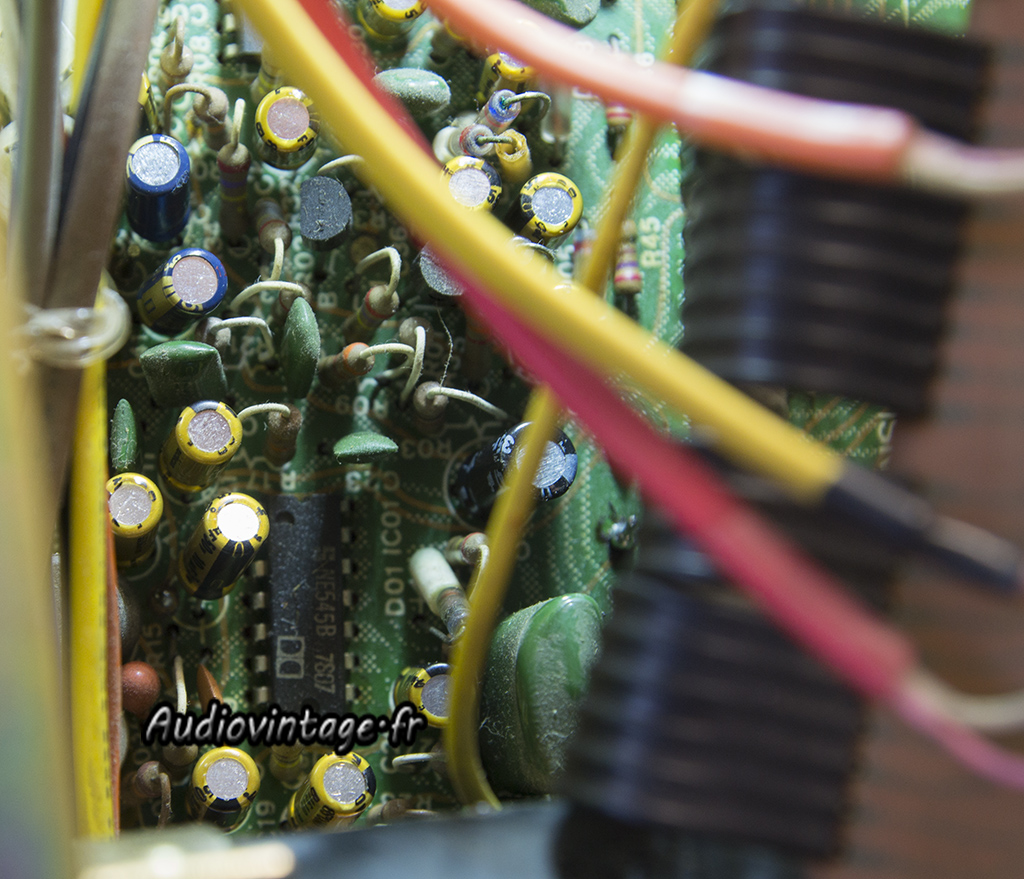

Voici le circuit imprimé double face supportant la section dolby.
L’accessibilité est limitée. A noter la nappe noire qui ne pose pas de souci sur la droite. Derrière elle, les circuits intégrés dolby et une palanquée de condensateurs chimiques à remplacer.

Sansui 9090DB

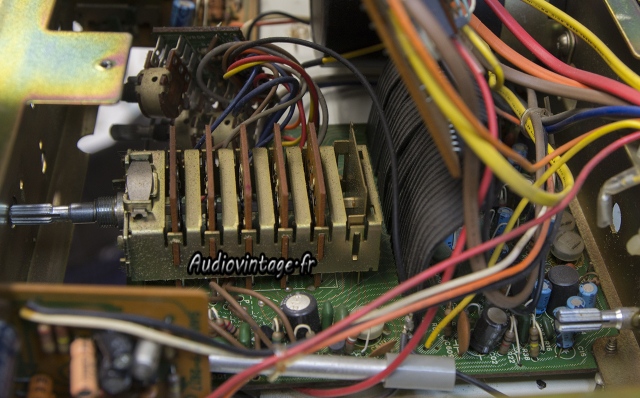

Commençons par dessouder les quelques soixante points de soudure du sélecteur.
Celui-ci sera nettoyé correctement avant son remontage, bien plus tard…

Sansui 9090DB

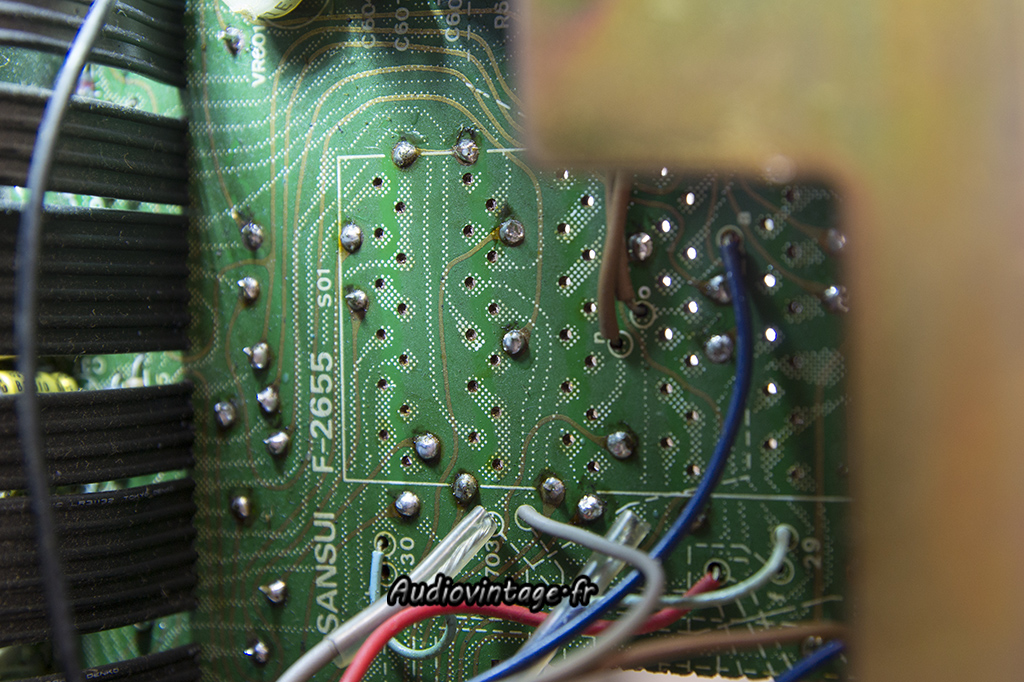

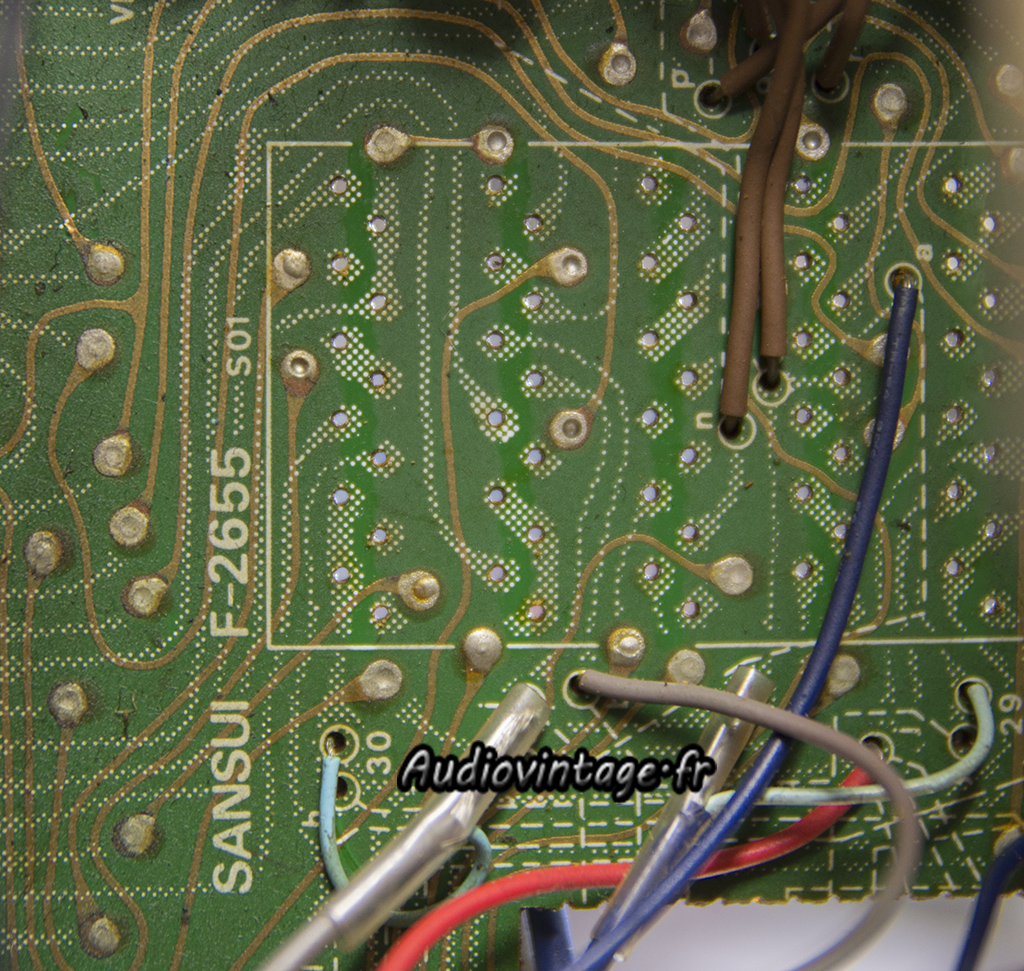

Voici le circuit imprimé. Comme on peut le voir, de multiples points de soudures (une bonne soixantaine) lient les pistes des deux côtés. TOUS ces points de soudures sont à reprendre, il ne faut surtout pas en oublier un (loi de Murphy) et si vous voulez être définitivement tranquille, il ne faut pas se limiter à refaire ces soudures, mais il faut les renforcer en passant des pattes de composants dans les trous avant d’apposer la soudure (voir les articles sur les Sansui AU-20000 pour plus de clarté).

Sansui 9090DB
Voila ce que ça donne. Le démontage du sélecteur est obligatoire pour intervenir.
Il y en a aussi au niveau des composants montés derrière la nappe, encore une fois, il ne faut pas en oublier un seul !

Sansui 9090DB
Une bonne vingtaine de condensateurs neufs en place.
L’intervention sur la section dolby est un vrai calvaire, ne vous lancez pas la dedans sans être sur de pouvoir aller jusqu’au bout !

Sansui 9090DB

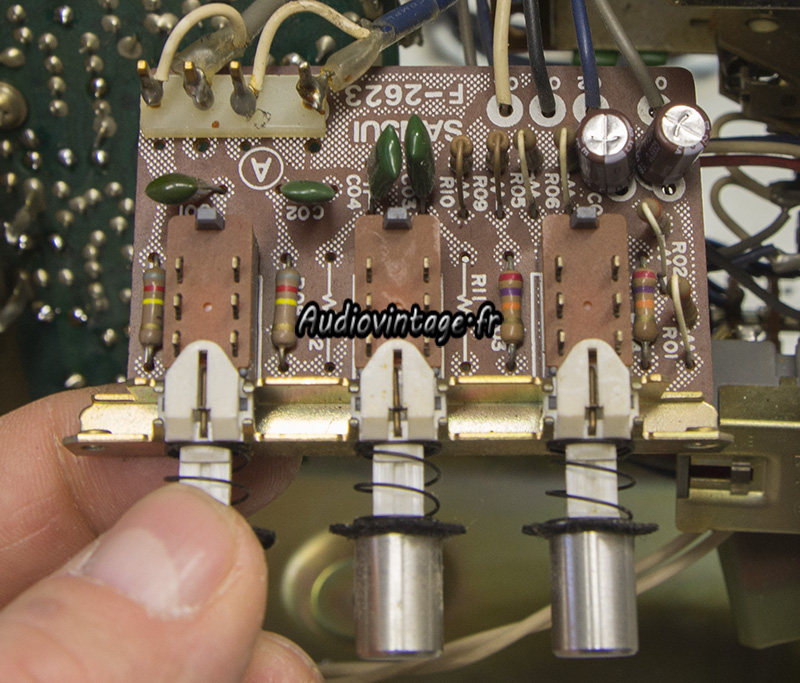

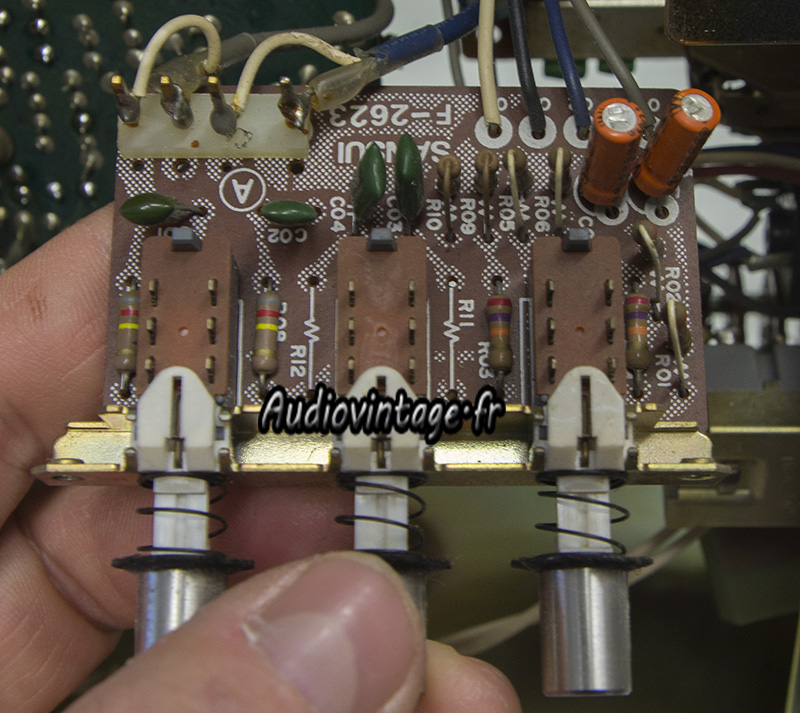

La section « push switch ».

Sansui 9090DB
Et son unique et nouveau condensateur en place.

Sansui 9090DB

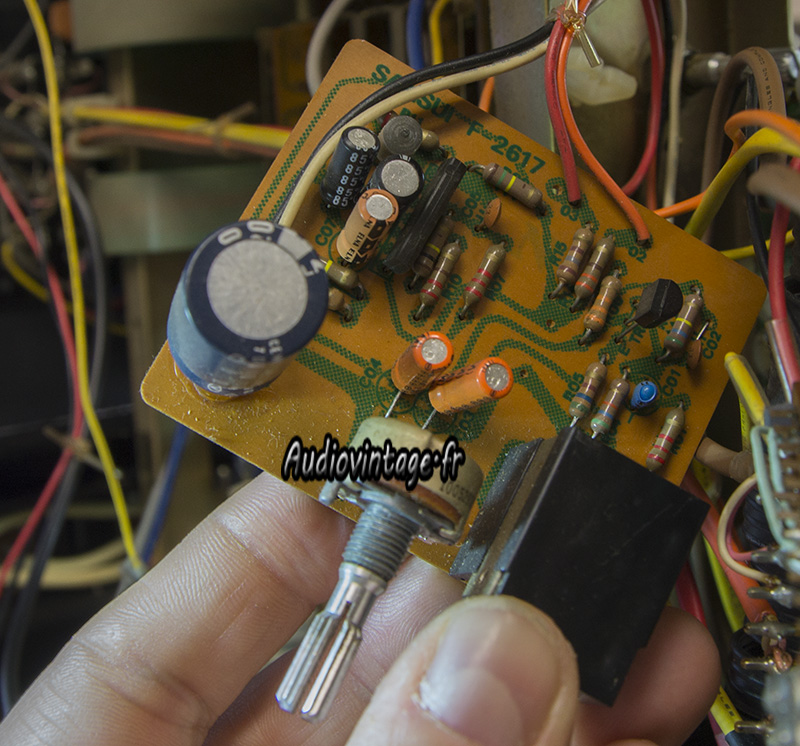

La section « micro » n’est pas loin.

Sansui 9090DB

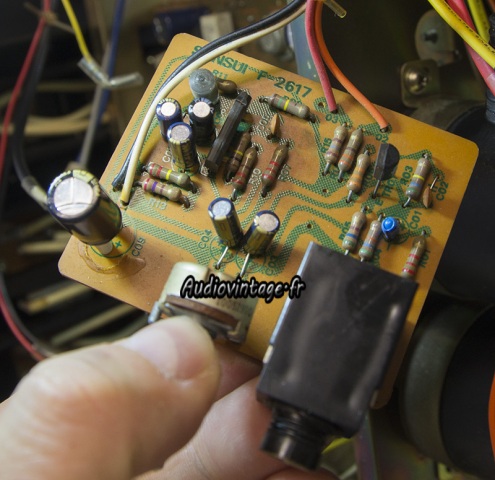

Autant s’en occuper également.

Sansui 9090DB

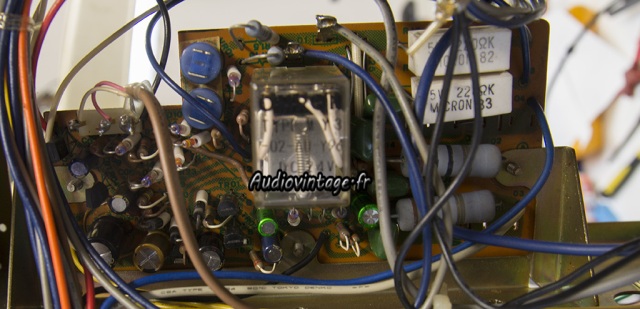

Passons à la section « protection ».

Sansui 9090DB

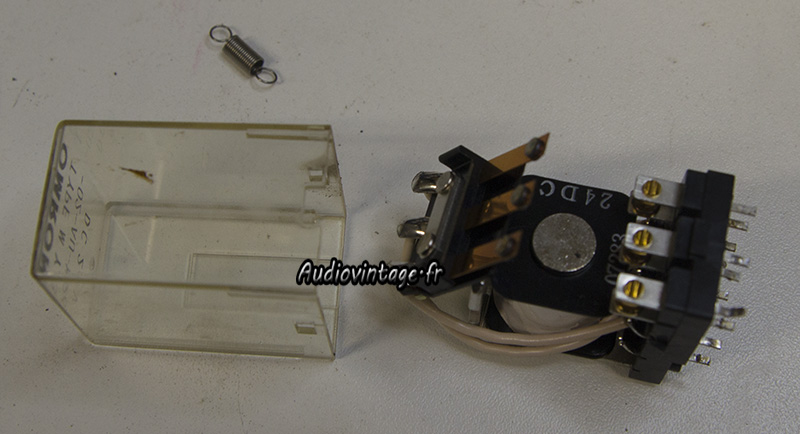

Le relai à trois contacts est nettoyé puis remonté.

Sansui 9090DB
Et comme d’habitude, condensateurs neufs en place.

Sansui 9090DB

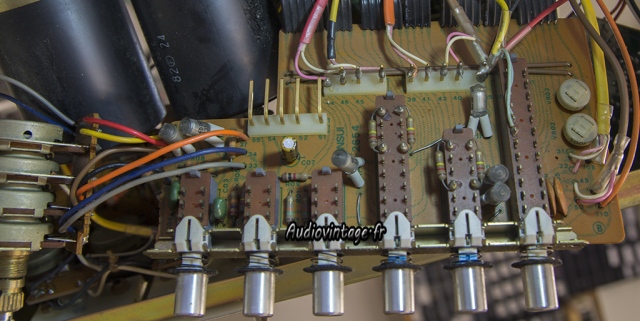

La section « filtre »

Sansui 9090DB
Et ses condensateurs remplacés.

Sansui 9090DB

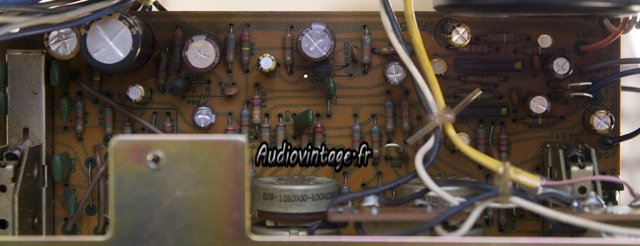

Section tonalité ;

Sansui 9090DB
Revue également.

Sansui 9090DB

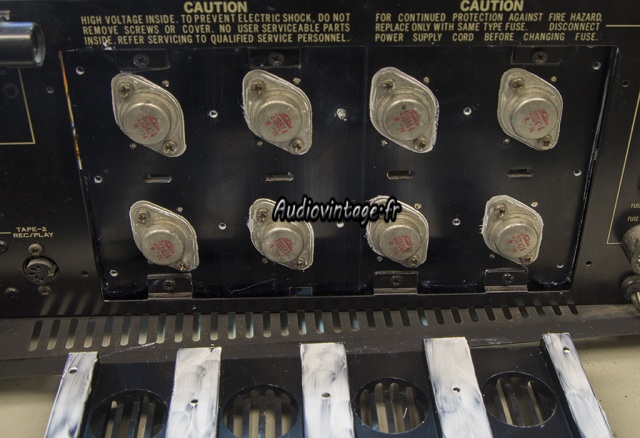

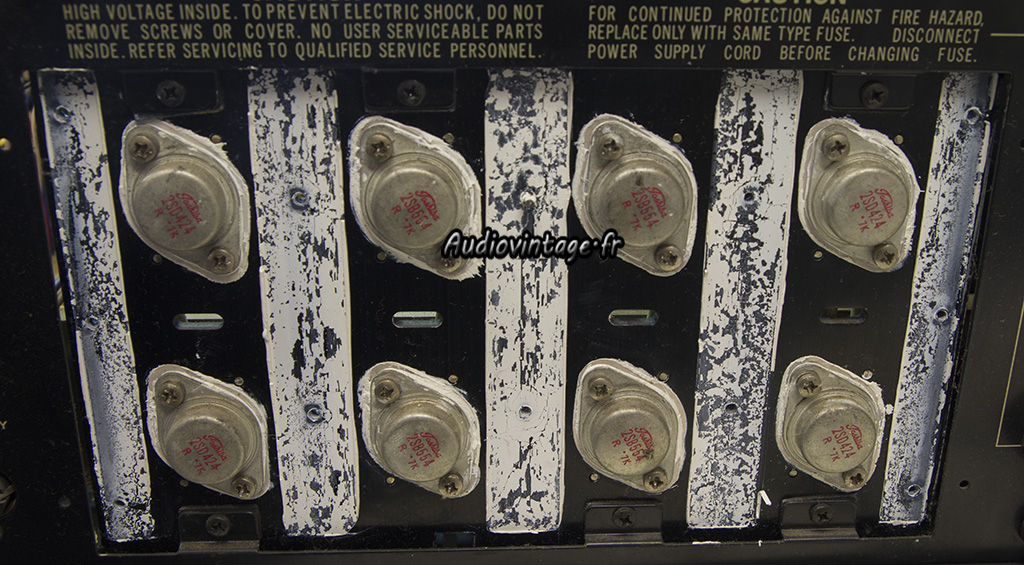

Les transistors de puissance.
Sur ces séries, la graisse thermique est généralement bien sèche.

Sansui 9090DB
On remplace !

Sansui 9090DB
Sansui 9090DB
Terminé !

Sansui 9090DB
Réglage de l’offset.

Sansui 9090DB
Puis du bias.

Sansui 9090DB

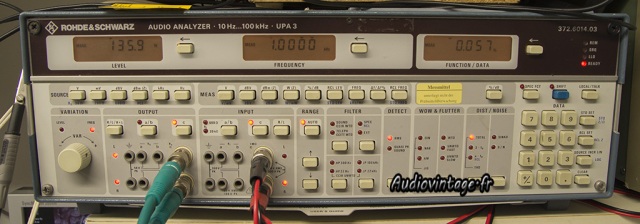

Et passage au banc de test. Specs au dessus des données du constructeur.

Sansui 9090DB
Sansui 9090DB
Sansui 9090DB
Mesure sur signal carré à 100hz, 1khz et 10khz.

Sansui 9090DB

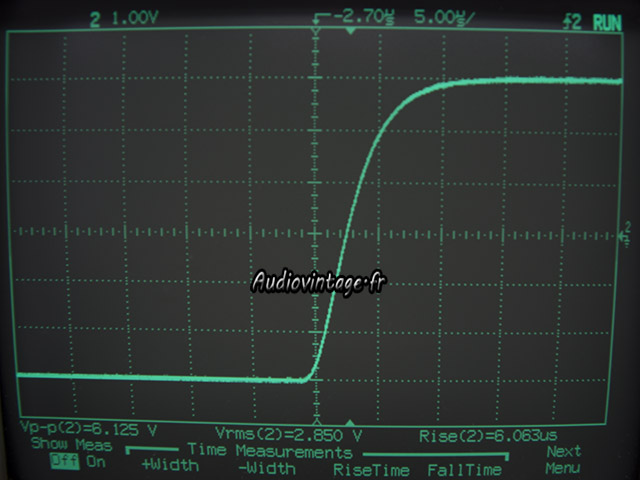

Temps de montée à 10khz.

Sansui 9090DB
Sansui 9090DB
Sansui 9090DB
Sansui 9090DB

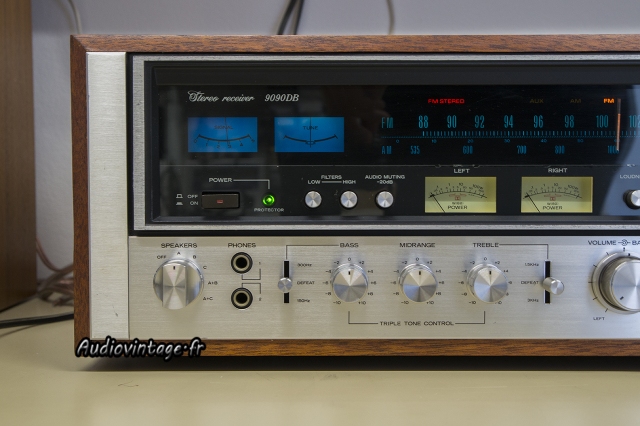

Le monstre.

Sansui 9090DB

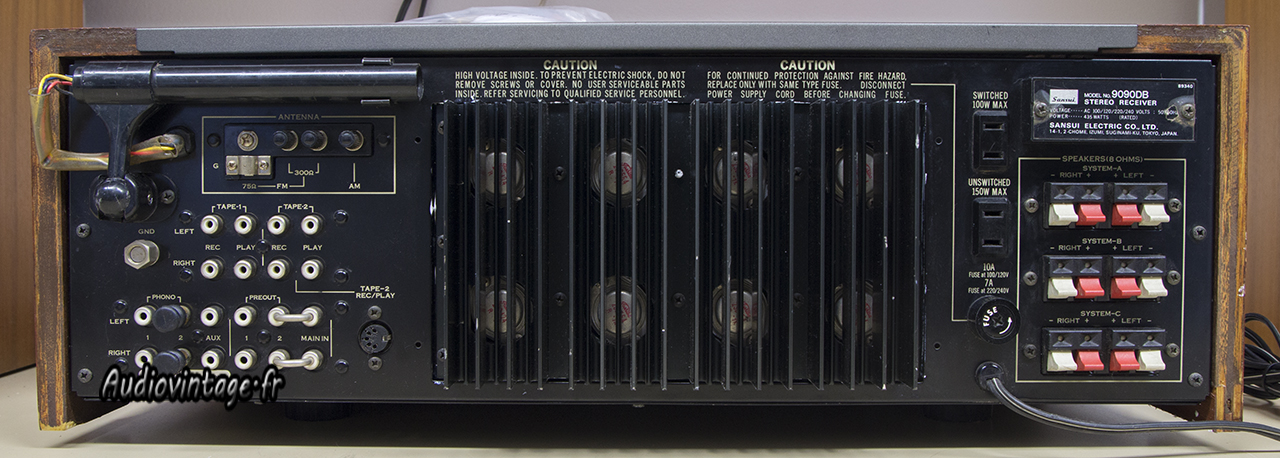

Connectique.
