Ce gros Revox est venu se refaire une santé à l’atelier.

Revox B-740
Déposé en main propre par son propriétaire, cet exemplaire est encore fonctionnel. Plus d’éclairage des vumètres, quelques mauvais contacts sur le switch HP en façade, rien de grave en apparence.
L’intérieur est poussiéreux, mais il semble sain, et sans « bidouilles ».

Revox B-740

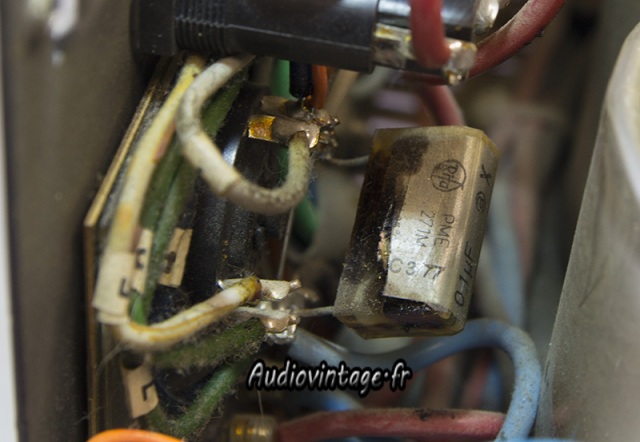

Première constatation, le condensateur Rifa X sur l’entrée secteur est fidèle à sa réputation : il est mort.
Il sera donc remplacé par un condensateur X2, prévu lui aussi pour être connecté sur la tension secteur.

Revox B-740

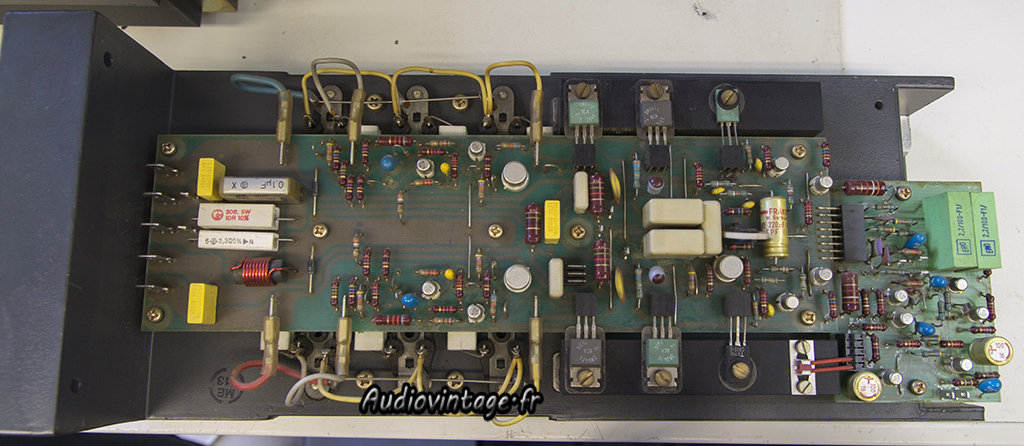

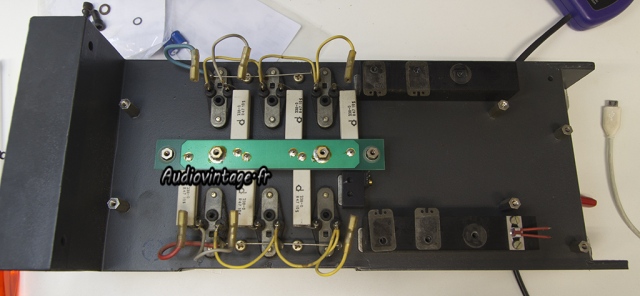

Un des canaux d’amplification.

Revox B-740
Revox B-740

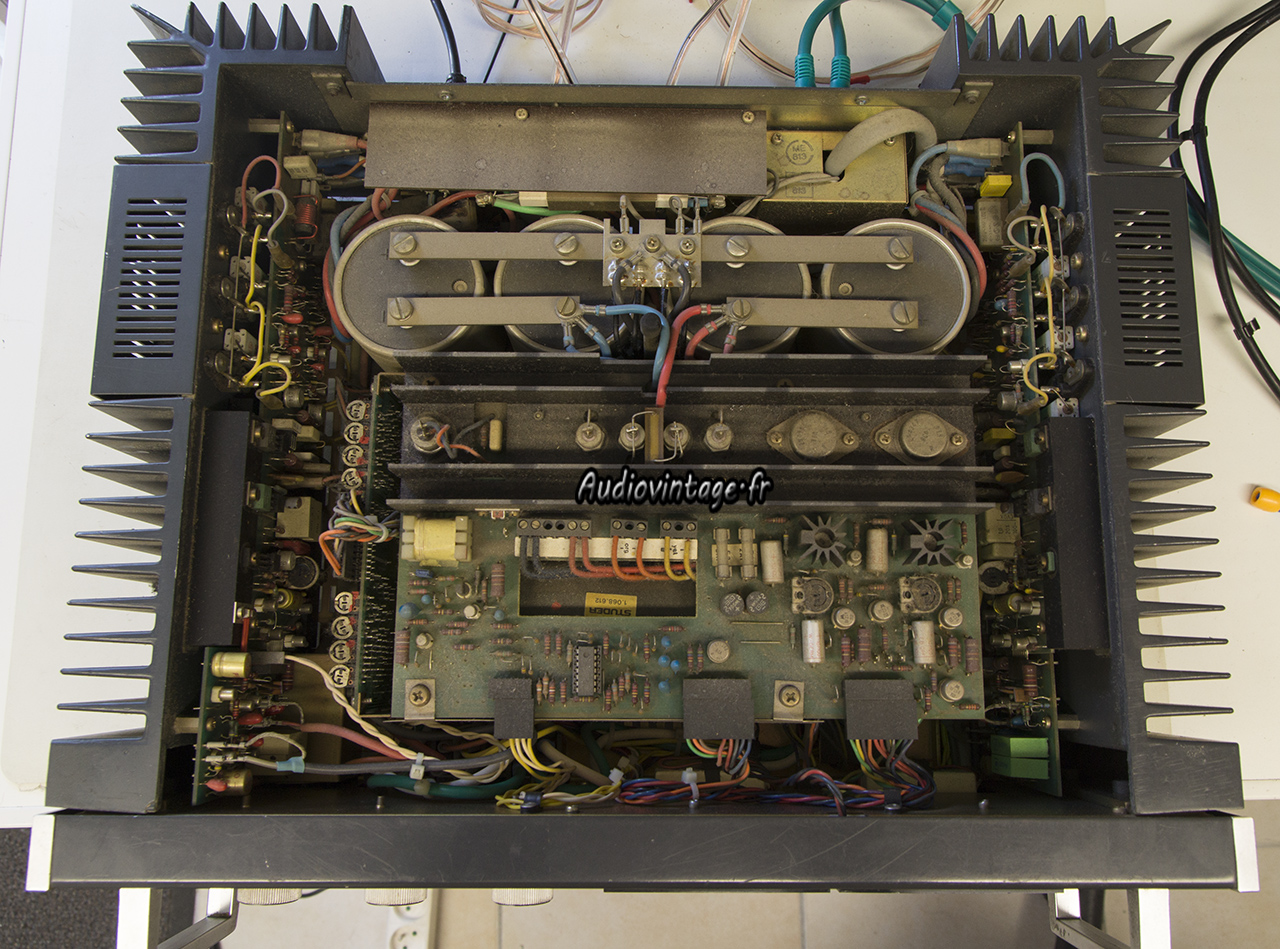

Démontage.

Revox B-740
Revox B-740

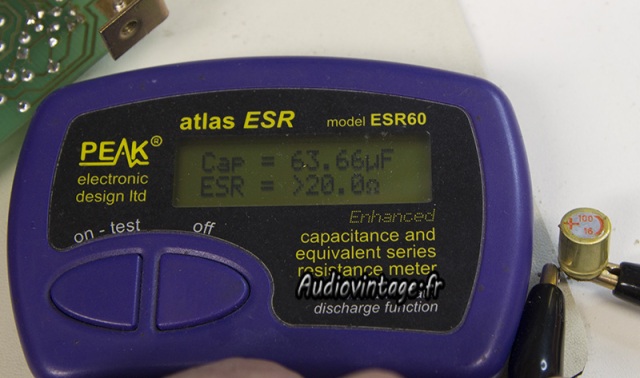

Les condensateurs chimiques (entre autre les tristement célèbres Frako) sont remplacés. Le Rifa X également. De la graisse thermique neuve prends place.
Et surtout, le trimmer de réglage de bias, très oxydé, est changé.
Le second canal reçoit les mêmes soins.

Revox B-740

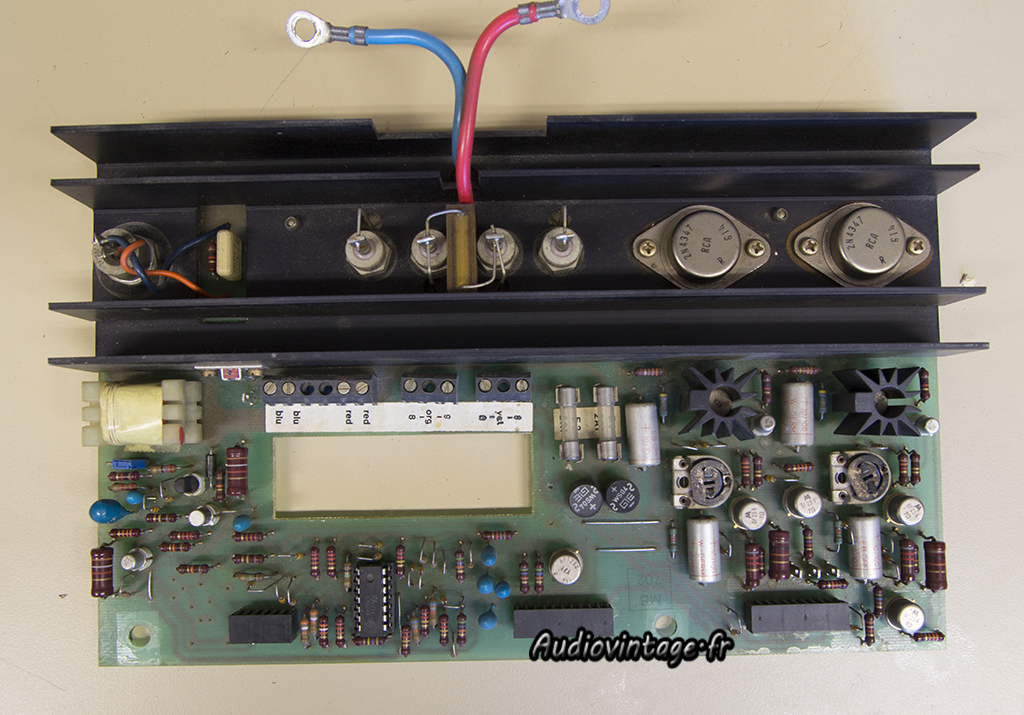

La section « alimentation » démontée.

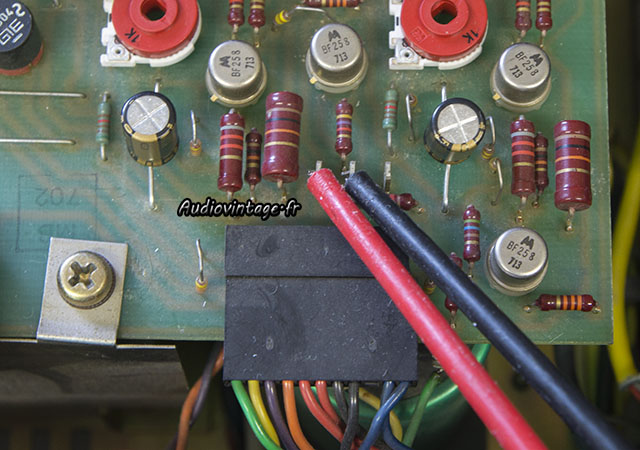

On visualise les deux trimmers de réglage des tensions positive et négative de l’alimentation.
L’un des deux s’est cassé alors que je l’auscultais délicatement.
Ces trimmers doivent obligatoirement être remplacés sur ces appareils. A défaut, je déconseille toute manipulation de ceux-ci si vous ne les remplacez pas (ce qui n’est absolument pas une bonne idée).

Revox B-740

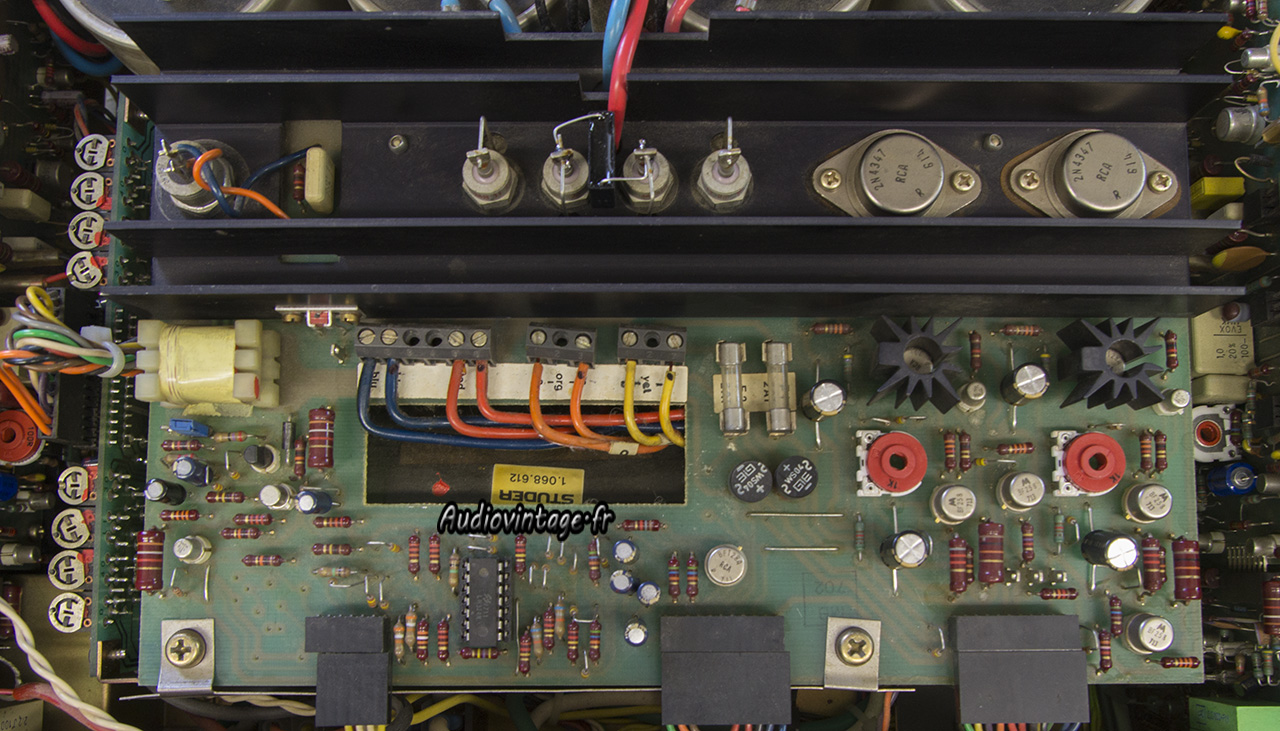

Alimentation refaite ; Nouveaux condensateurs chimique, Rifa X remplacé, trimmers Cermet 1 watt en place.

Revox B-740

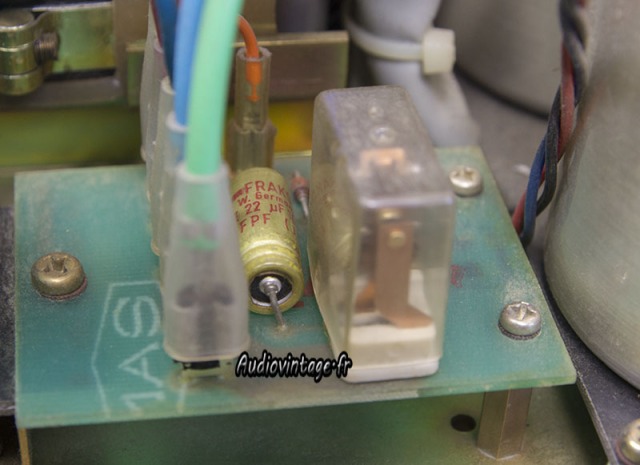

N’oublions pas le petit frako caché sous l’alimentation..

Revox B-740
Fait.

Revox B-740

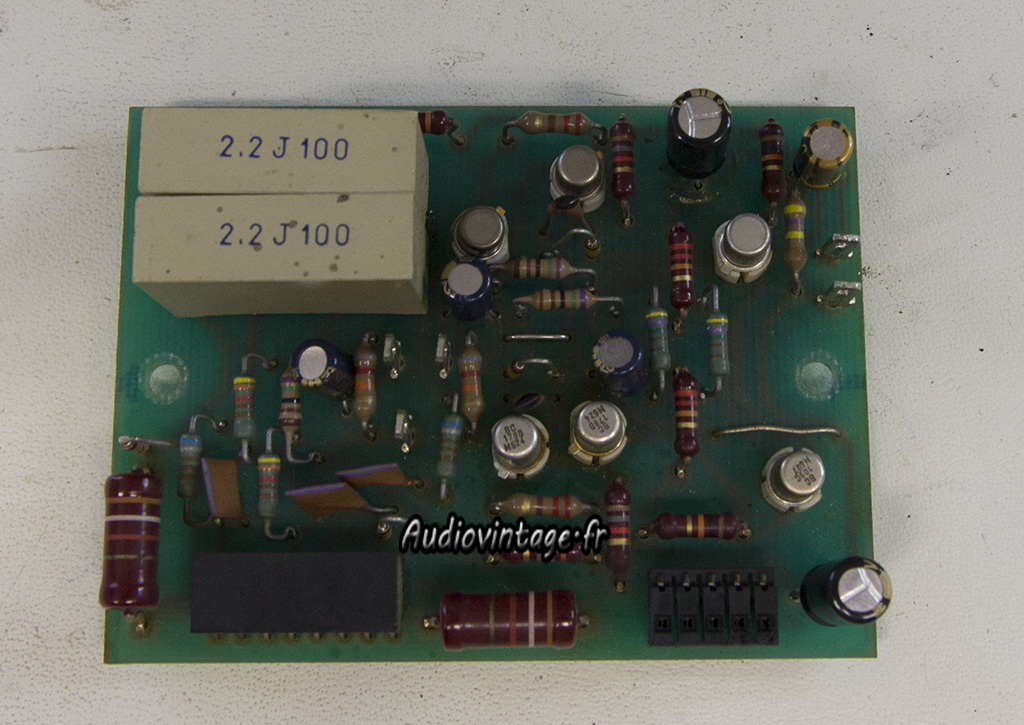

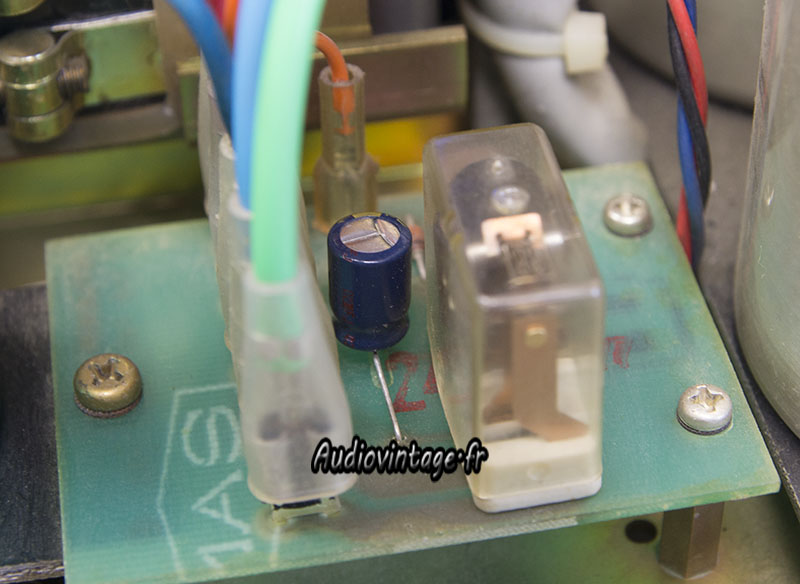

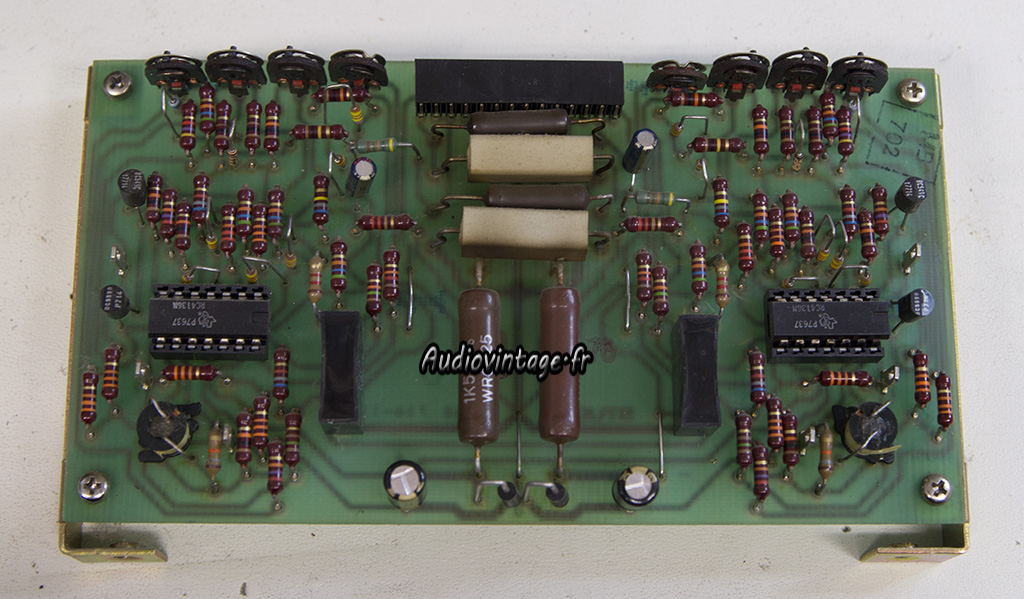

La carte de gestion des vumètres.

Revox B-740
Un frako complètement cuit.

Revox B-740
Section révisée.

Revox B-740

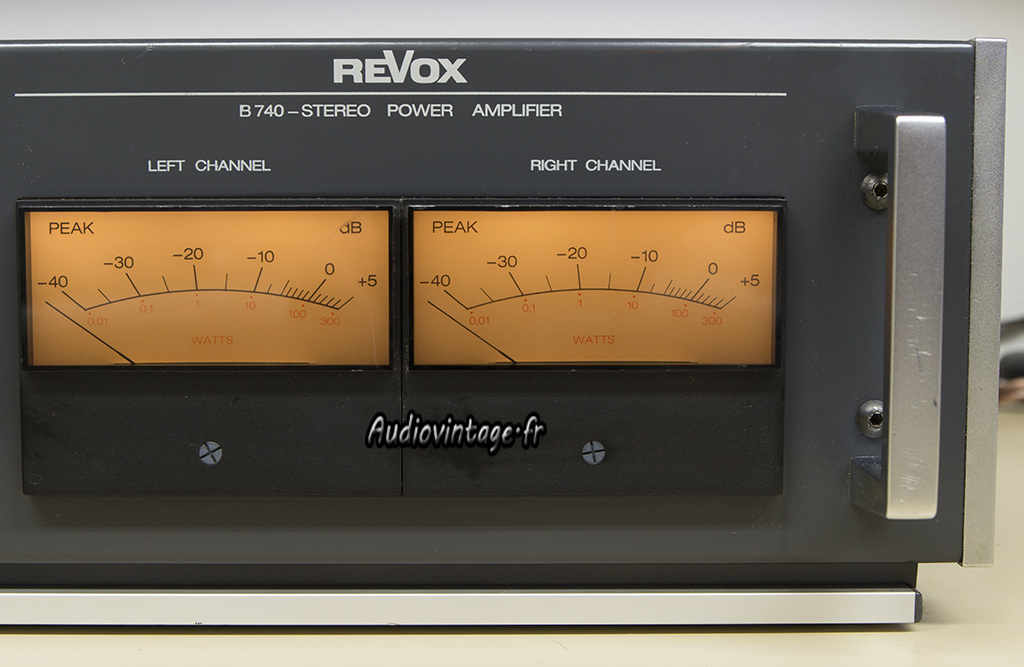

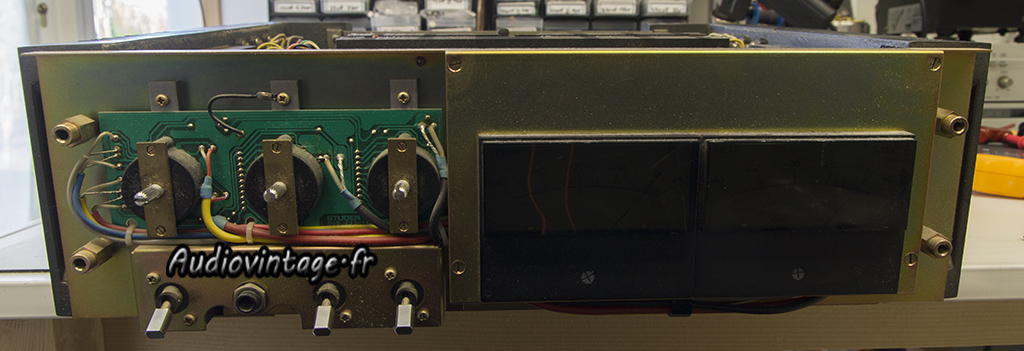

Démontage de la façade pour remplacer les quatre ampoules situées derrière les vumètres.

Le redémarrage de l’amplificateur ne s’est pas très bien passé : la gaine d’un câble abimée, un contact inopportun avec le châssis, et un peu de fumée signalant qu’il va falloir ré-intervenir…
Cela arrive malheureusement, mais quelques transistors neufs plus loin, le monstre se réveille !

Revox B-740
Réglage de la tension positive de l’alimentation (puis ensuite négative).

Revox B-740
Contrôle puis réglage du bias.

Revox B-740

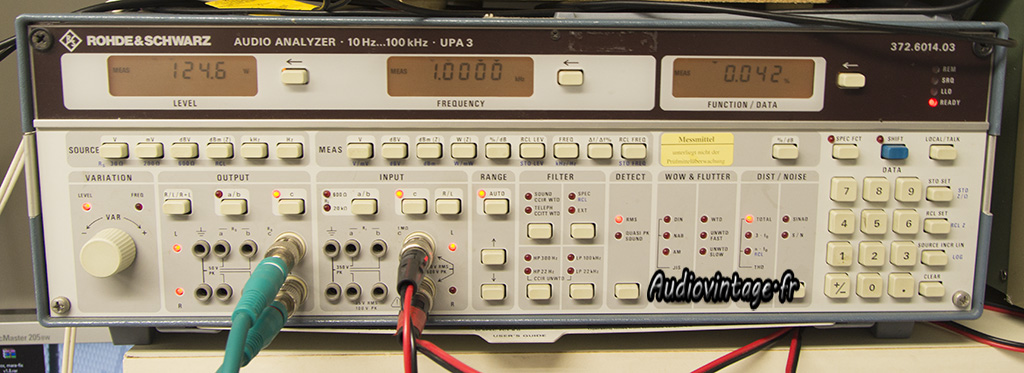

Passage au banc de test. Distorsion affichée plus faible que celle annoncée par Revox à puissance nominale.

Revox B-740
Revox B-740
Revox B-740

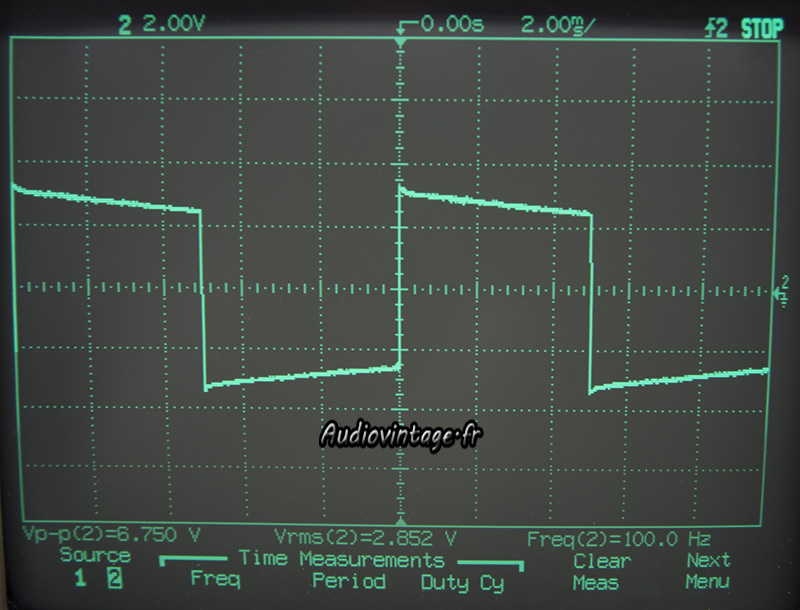

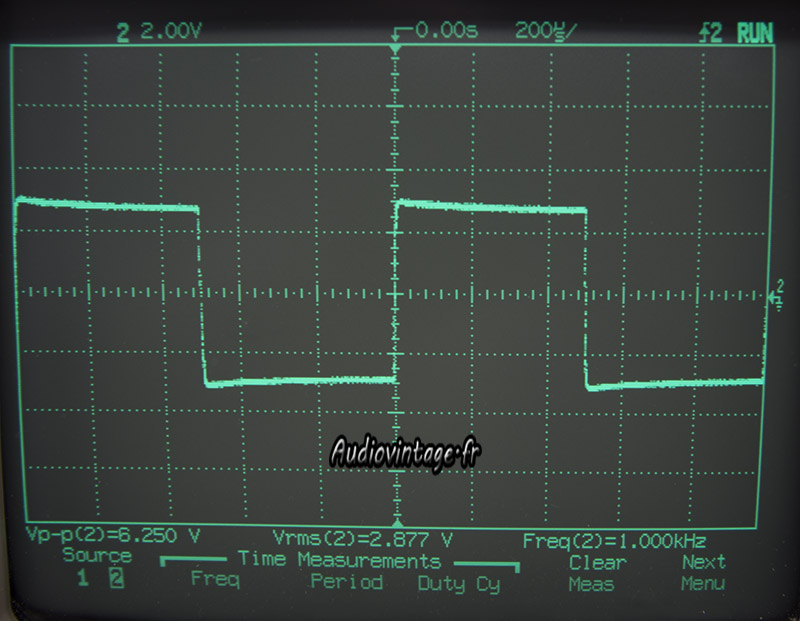

Quelques mesures sur signaux carré à 100hz, 1khz et 10khz (à 1 watt)

Revox B-740

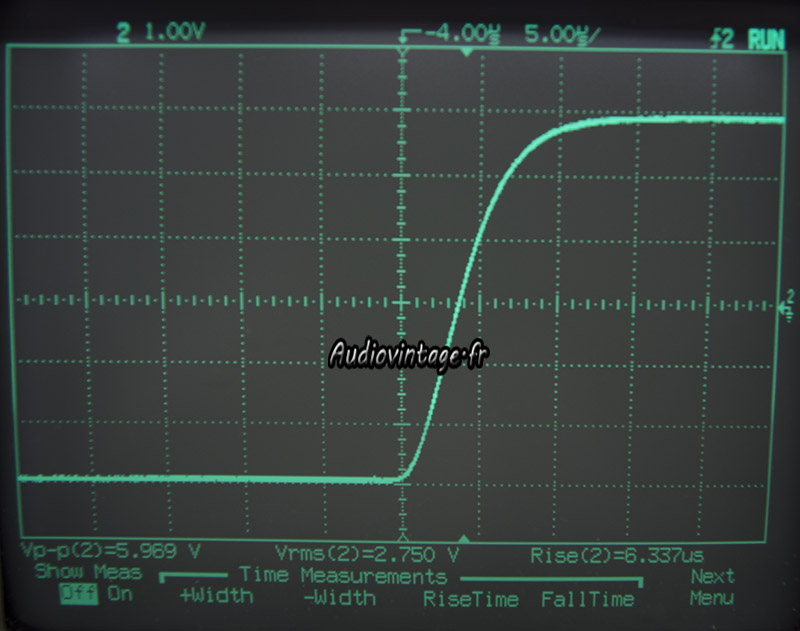

Temps de montée à 10khz, toujours à 1 watt.

Revox B-740
Revox B-740
Détails.

Revox B-740

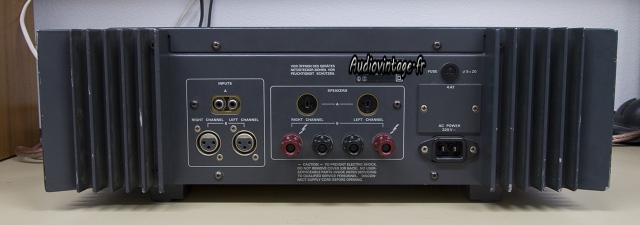

Connectique.
