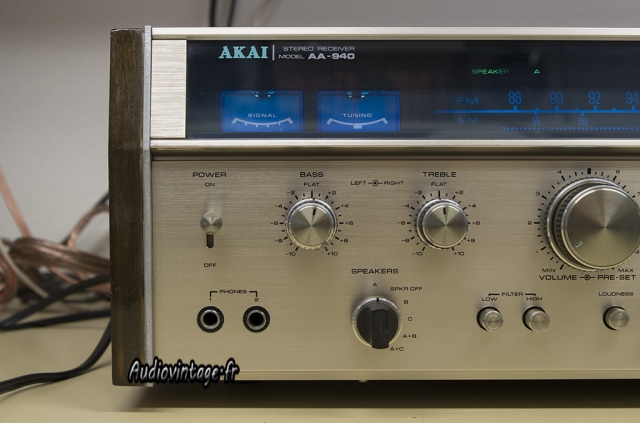

Akai AA-940

Akai AA-940
Révision « habituelle » pour ce receiver.

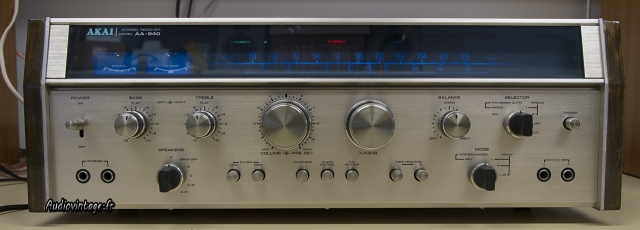

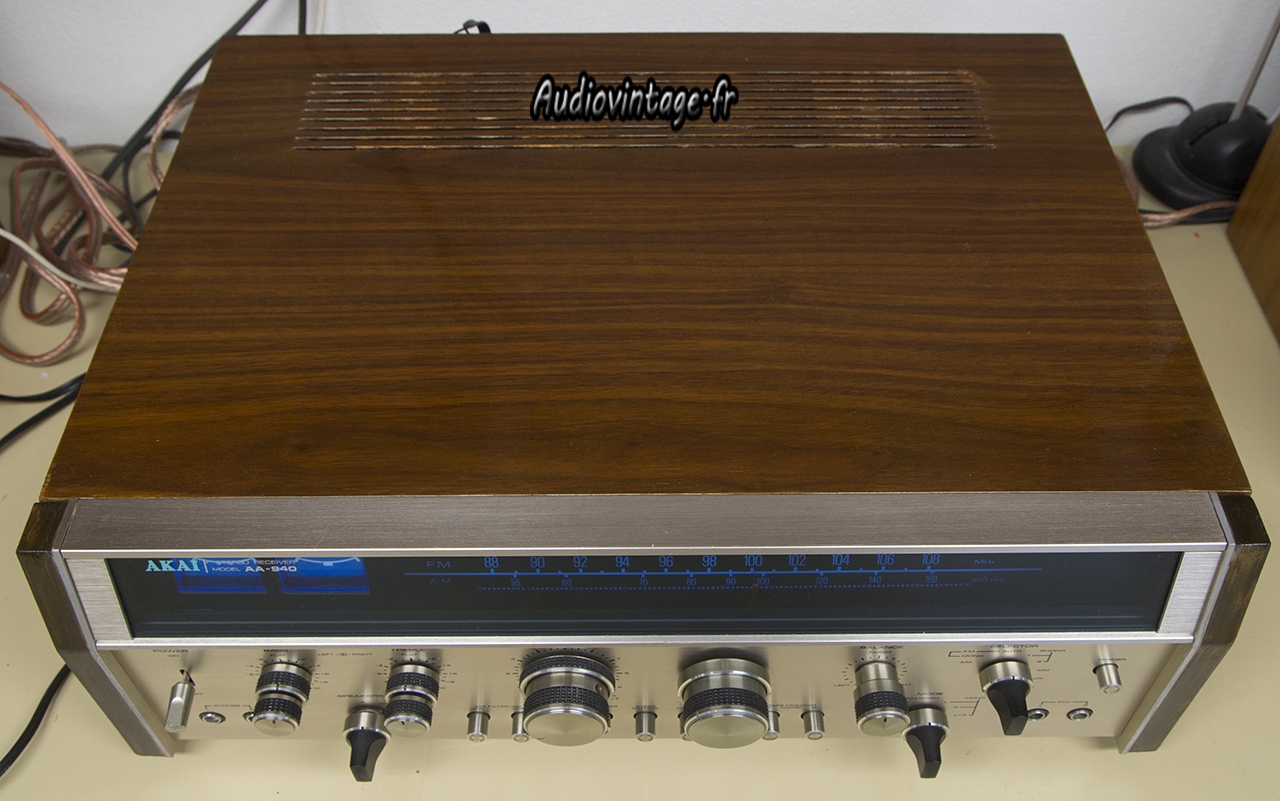

C’est un beau morceau. Cet exemplaire est en bel état de conservation et dans son jus.
Le propriétaire actuel à constaté deux soucis. L’éclairage défaillant du bandeau tuner et un ploc important dans une enceinte lors de l’activation du filtre « low ».

L’intervention consistera en la révision de l’alimentation, de la section amplification, protection, phono, tonalité et filtre. On laisse de côté la partie tuner qui fonctionne honorablement.

Akai AA-940

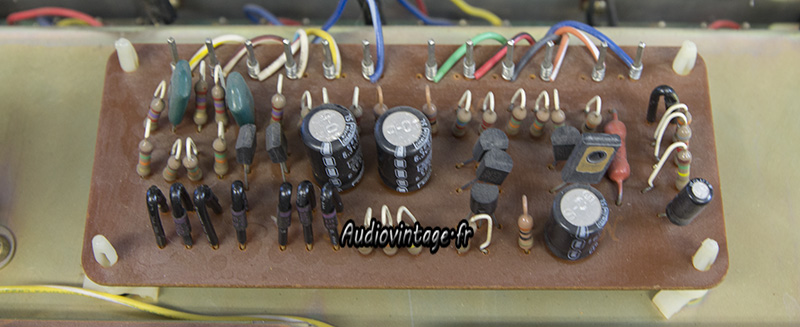

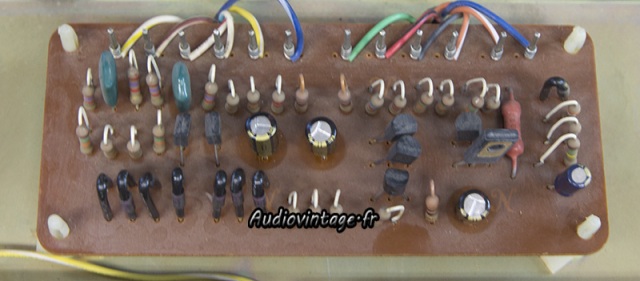

La section « protection ».

Akai AA-940
Qui reçoit son lot de condensateurs neufs.

Akai AA-940
Akai AA-940

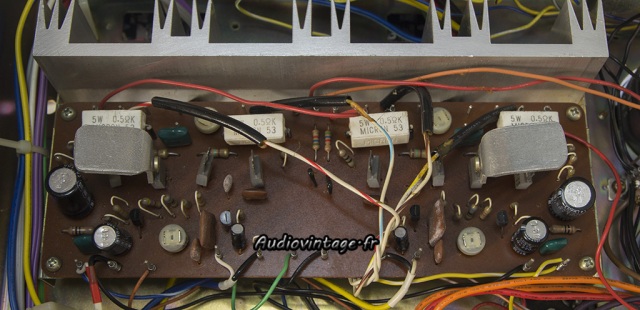

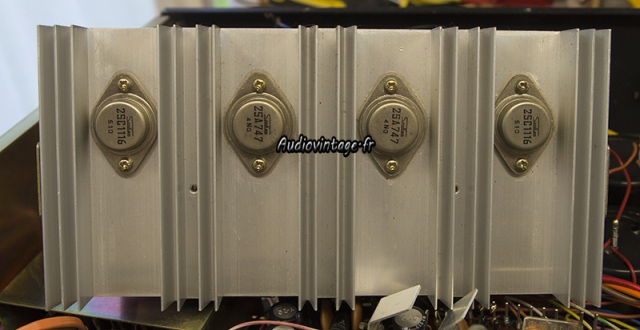

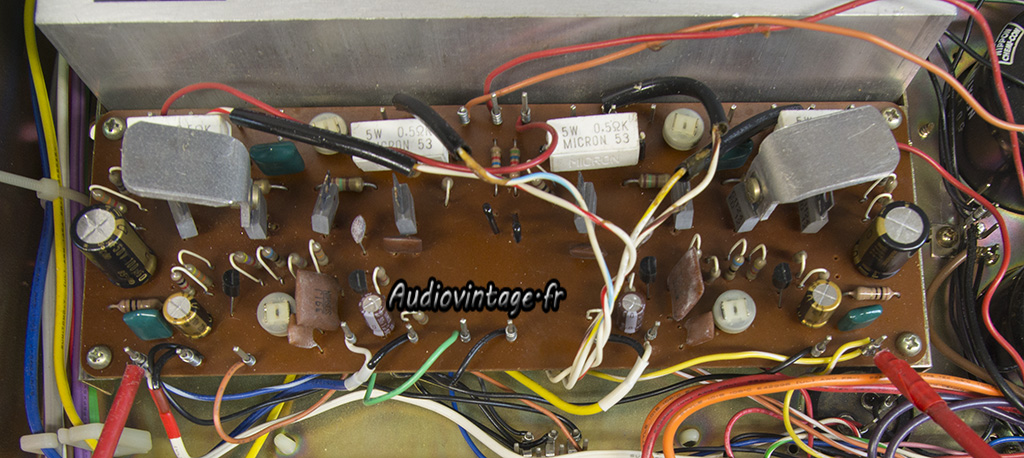

La section amplification

Akai AA-940

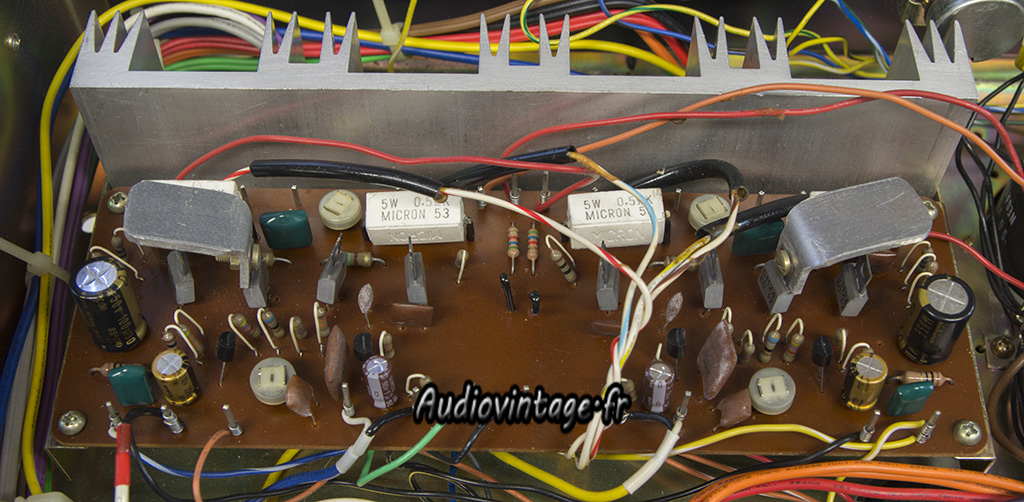

Révisée.

Akai AA-940

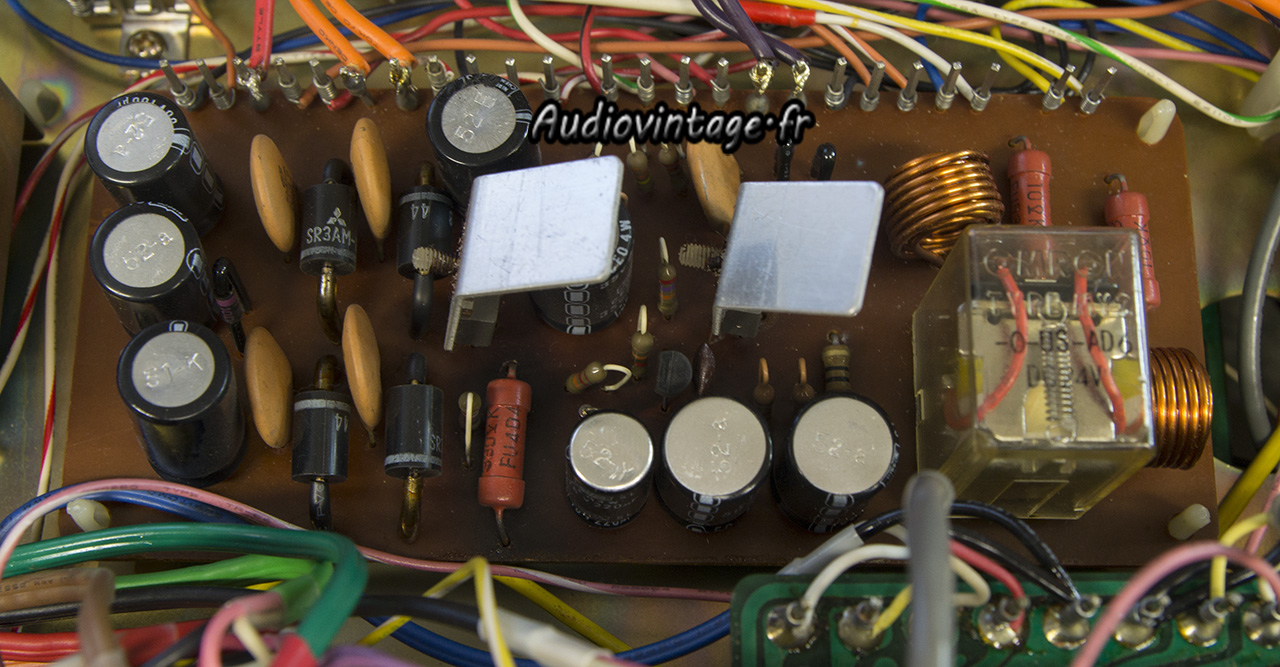

L’alimentation.
Vous noterez les traces noires sur le circuit, traces situées sous la grosse résistance rouge, dont les soudures sont d’ailleurs en train de lâcher.
Le condensateur chimique à droite de cette résistance est mort, il en répond plus à la mesure.

Akai AA-940

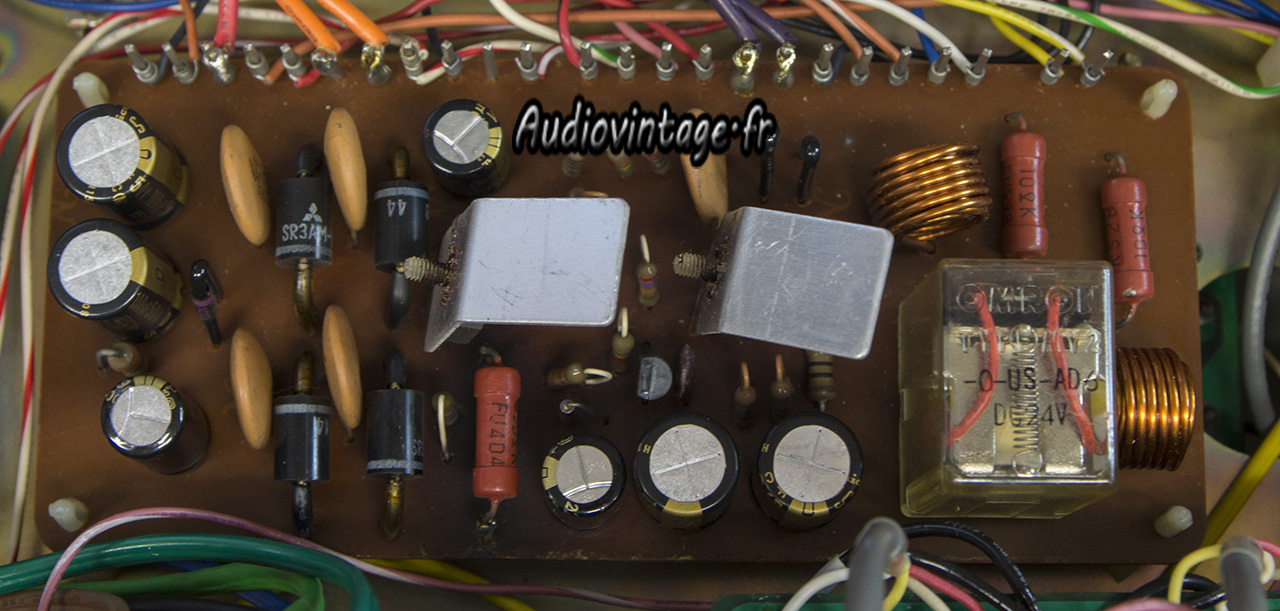

Alimentation revue. Les condensateurs chimiques sont neufs, 105° pour ceux qui sont soumis à une température élevée. La résistance à été remontée pour l’éloigner du circuit imprimé. Les soudures en mauvais état sont refaites. Le relai à été démonté et les contacts nettoyés.

Akai AA-940

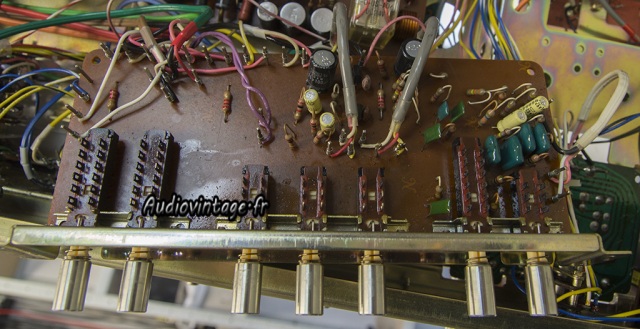

La section phono et ses 6 transistors 2sc458.

Akai AA-940

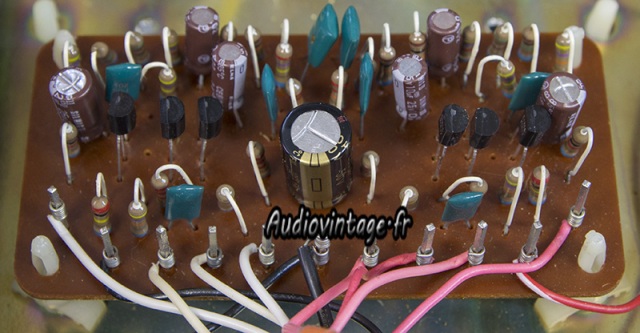

Section phono révisée, les 2sc458 sont remplacés, condensateurs neufs en place.

Akai AA-940

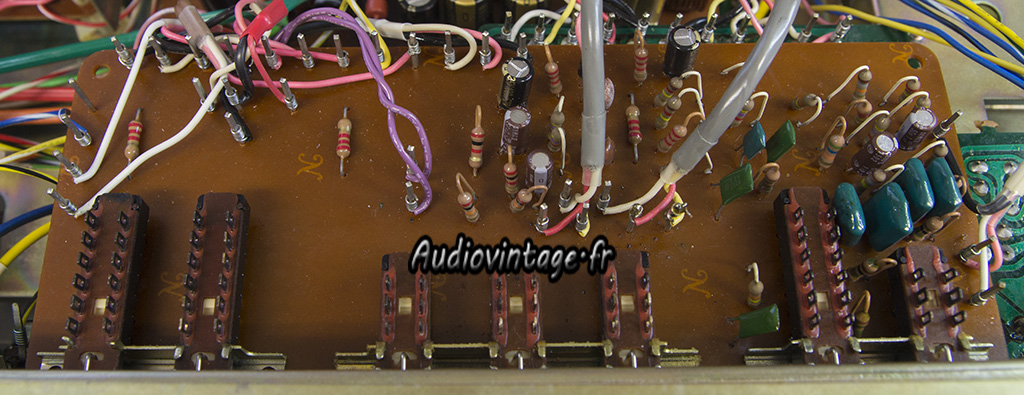

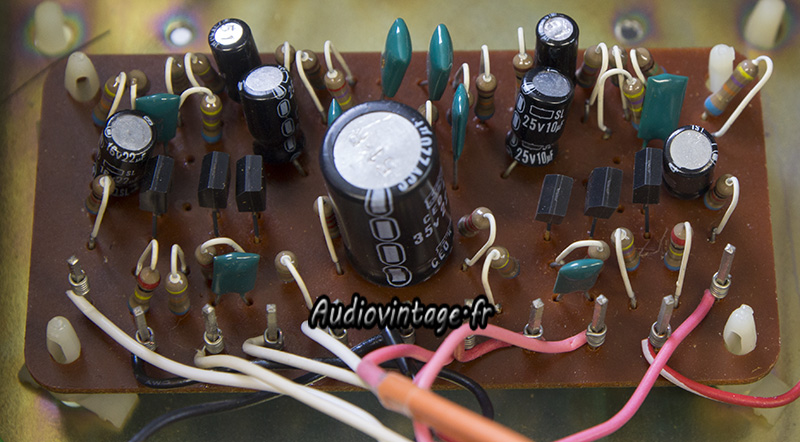

La section filtre.
Un des condensateurs chimique jaunâtre de droite est responsable du « ploc » lors de l’utilisation du filtre « low ».

Akai AA-940
Section filtre révisée. Condensateurs chimiques neufs, et les deux 2sc458 présents ici ont été remplacés.

Akai AA-940

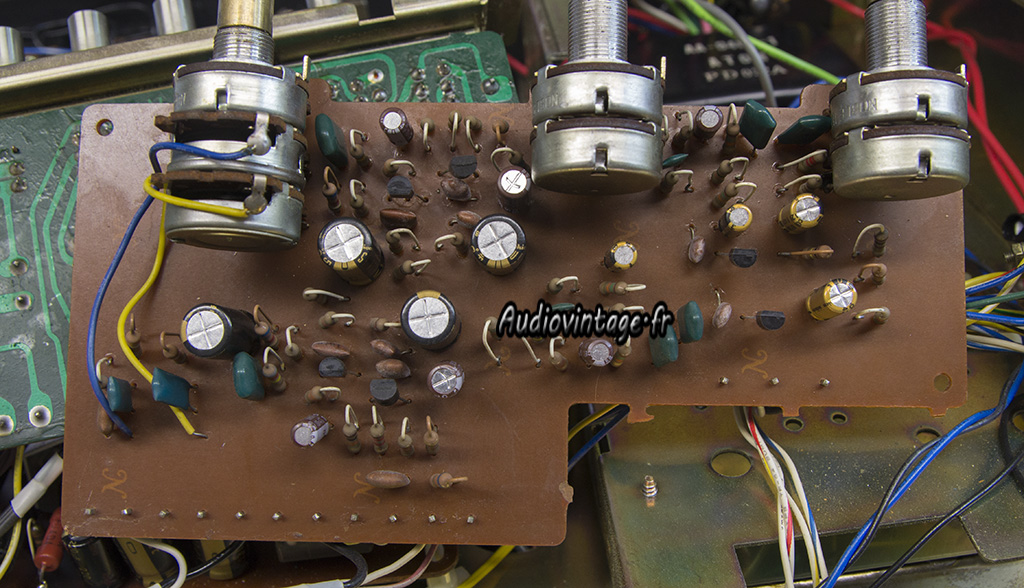

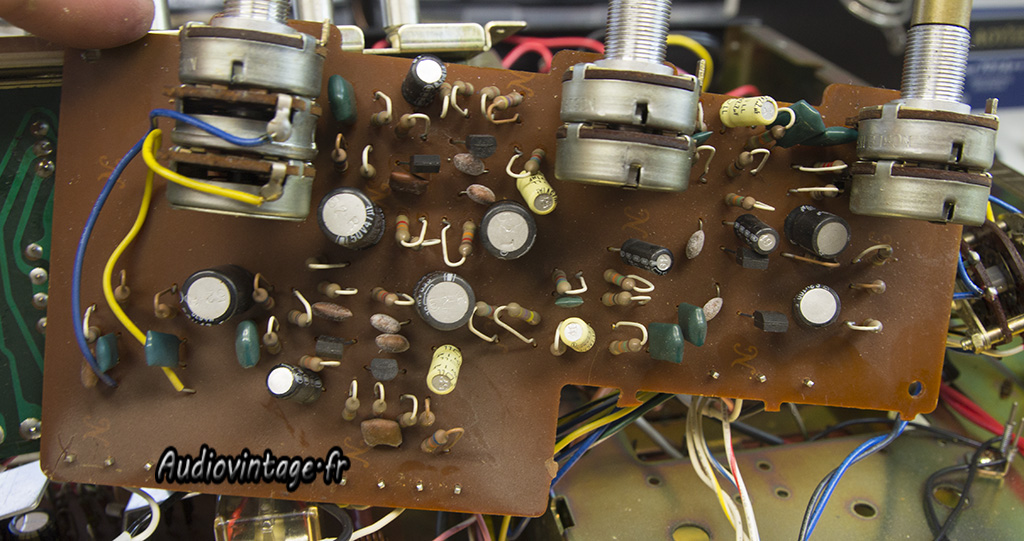

Section tonalité.

Akai AA-940
Nouveaux condensateurs chimiques et les autre 2sc458 sont remplacés également.

Akai AA-940
Le plus simple pour remplacer les ampoules du bandeau radio est de passé par la façade.
Admirez, le système complexe de la ficelle du tuner.

Akai AA-940

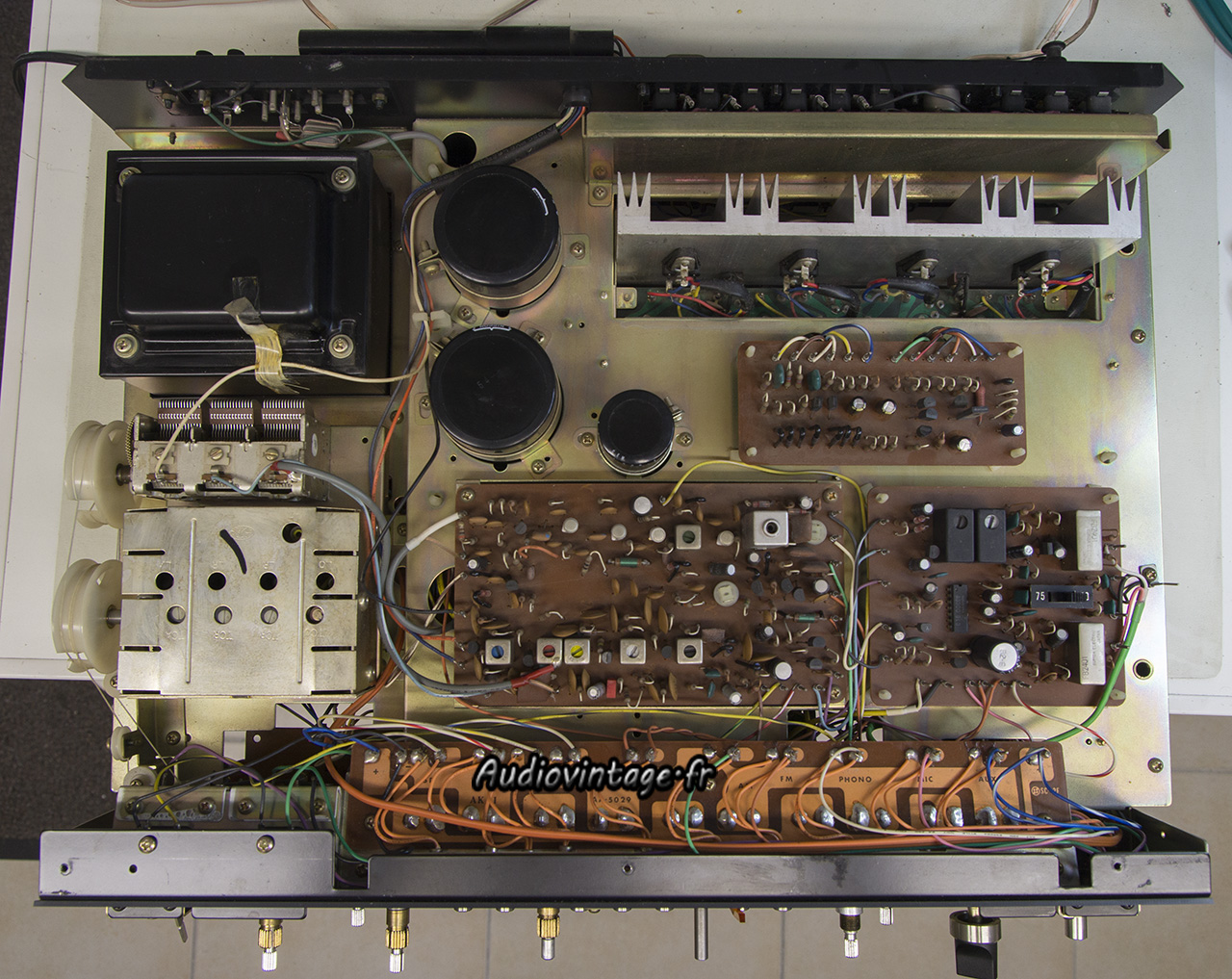

Un peu de câblage au dessus…

Akai AA-940

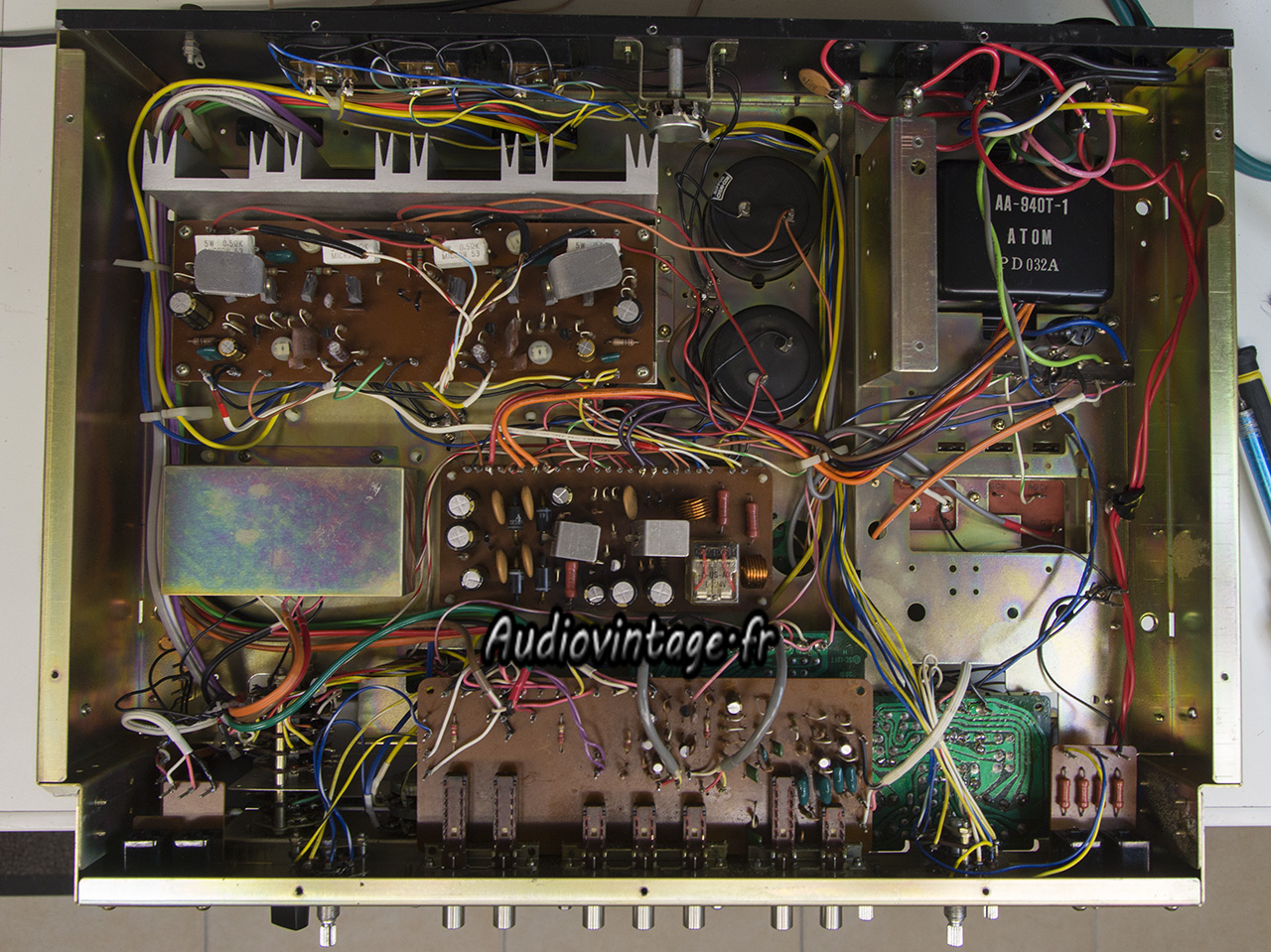

Et un beau bazar dessous…

Akai AA-940

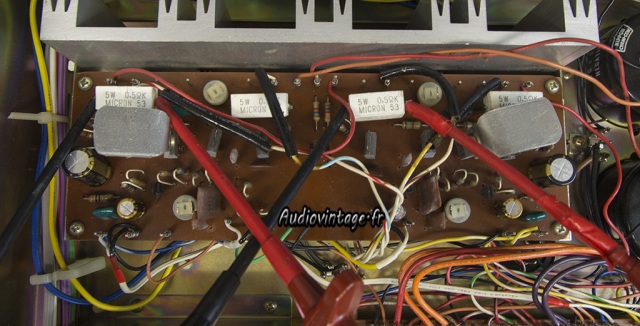

Réglage du bias.

Akai AA-940
Puis réglage de l’offset.

Akai AA-940

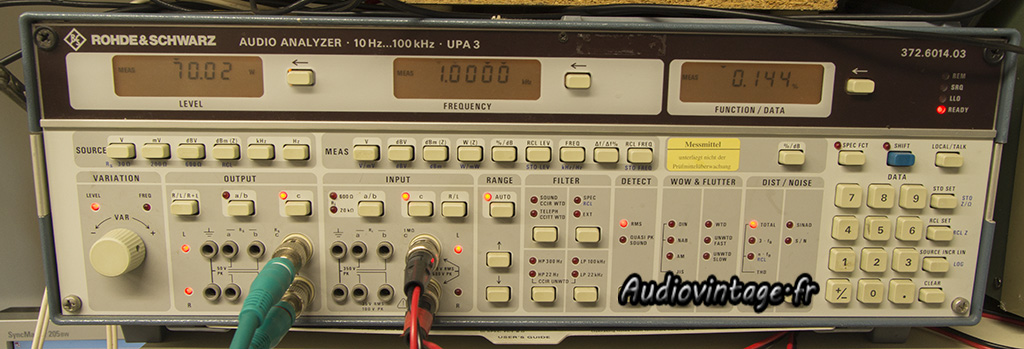

Mesure de puissance et de distorsion sous 8 ohms.

Akai AA-940
Akai AA-940
Akai AA-940

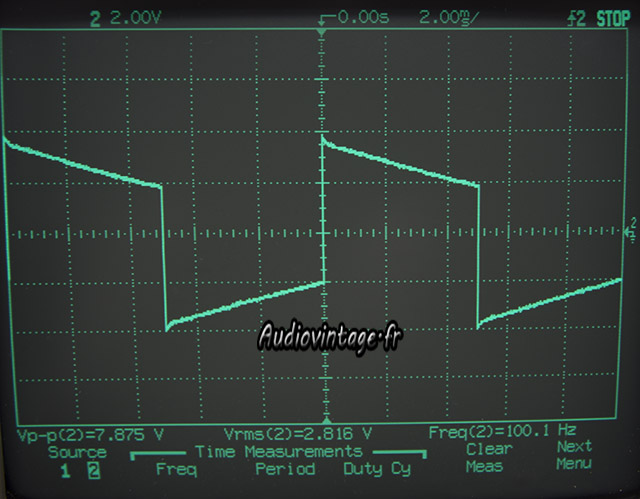

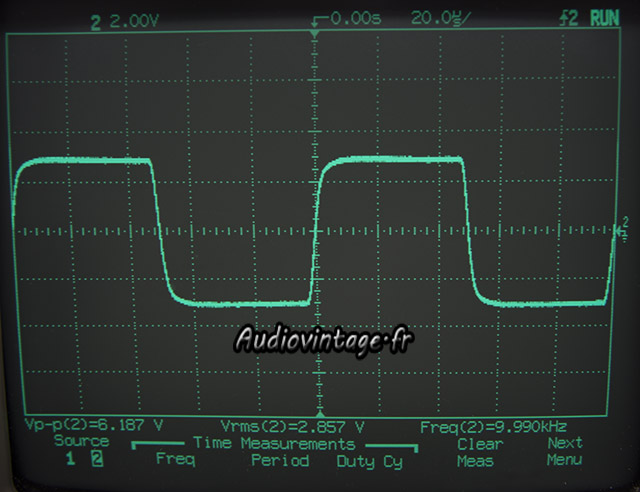

Mesures de signaux carrés à 100hz, 1khz et 10khz.

Akai AA-940
Temps de montée à 10khz.

Akai AA-940
Akai AA-940
Akai AA-940

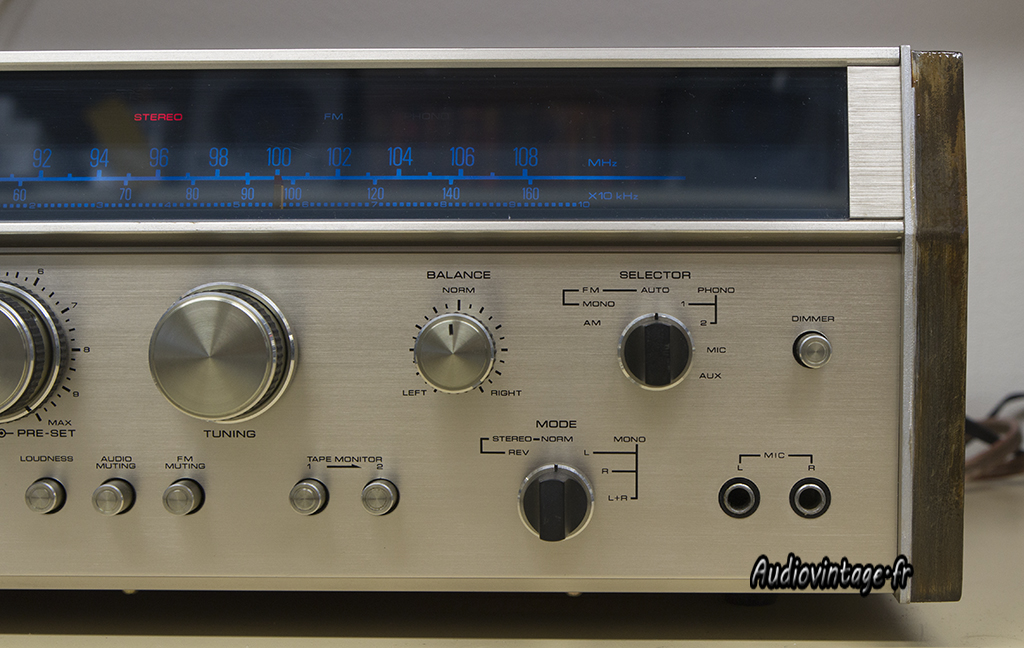

Détails.

Akai AA-940

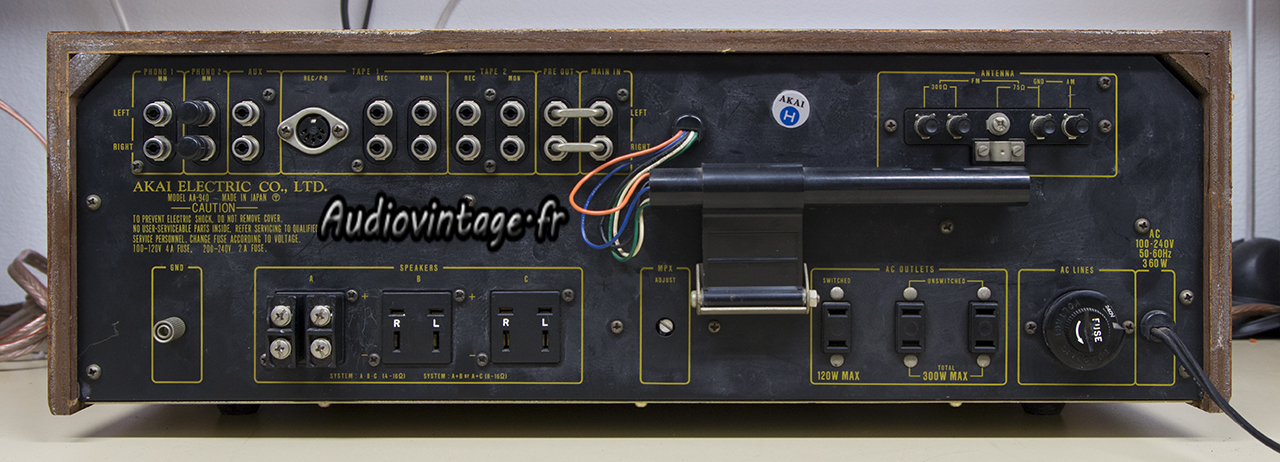

Connectique.

Audiovintage : réparation et révision de vos appareils !

Cet article a 4 commentaires

  1. troy

    Bonjour,

    pouvez vous me dire à quoi sert de relier “main in” sur “pre out” ?

    merci 🙂

  2. Audiovintage

    Bonjour, cela sert à relier la section préampli à la section ampli.
    Ces connectiques permettent donc d’utiliser la section ampli avec un autre préampli ou inversement, d’utiliser uniquement la partie préampli et tuner de cet appareil et de la connecter à un ampli de puissance.
    Cordialement, Thierry.

  3. troy

    Merci Thierry,

    pensez vous que je puisse dédoubler les sorties “pre out” avec un cable Y ou autre et ainsi pouvoir brancher un caisson actif (RCA L/R) ?
    Cordialement,

    Troy

  4. Audiovintage

    Cela me semble être une mauvaise idée, et dans le cas présent, ce n’est absolument pas prévu pour cet usage.
