Suite à la révision d’un de ses « nombreux » Luxman L-10, le propriétaire de ces intégrés m’a confié la révision de ce préampli C-12.

Luxman C-12
L’appareil est en panne. Il n’y a qu’un gros ronflement en sortie, quelle que soit l’entrée sélectionnée.
Ce préampli chauffe beaucoup au niveau de son alimentation, et le bruit constaté me fait tout de suite penser à un souci à ce niveau.

Luxman C-12

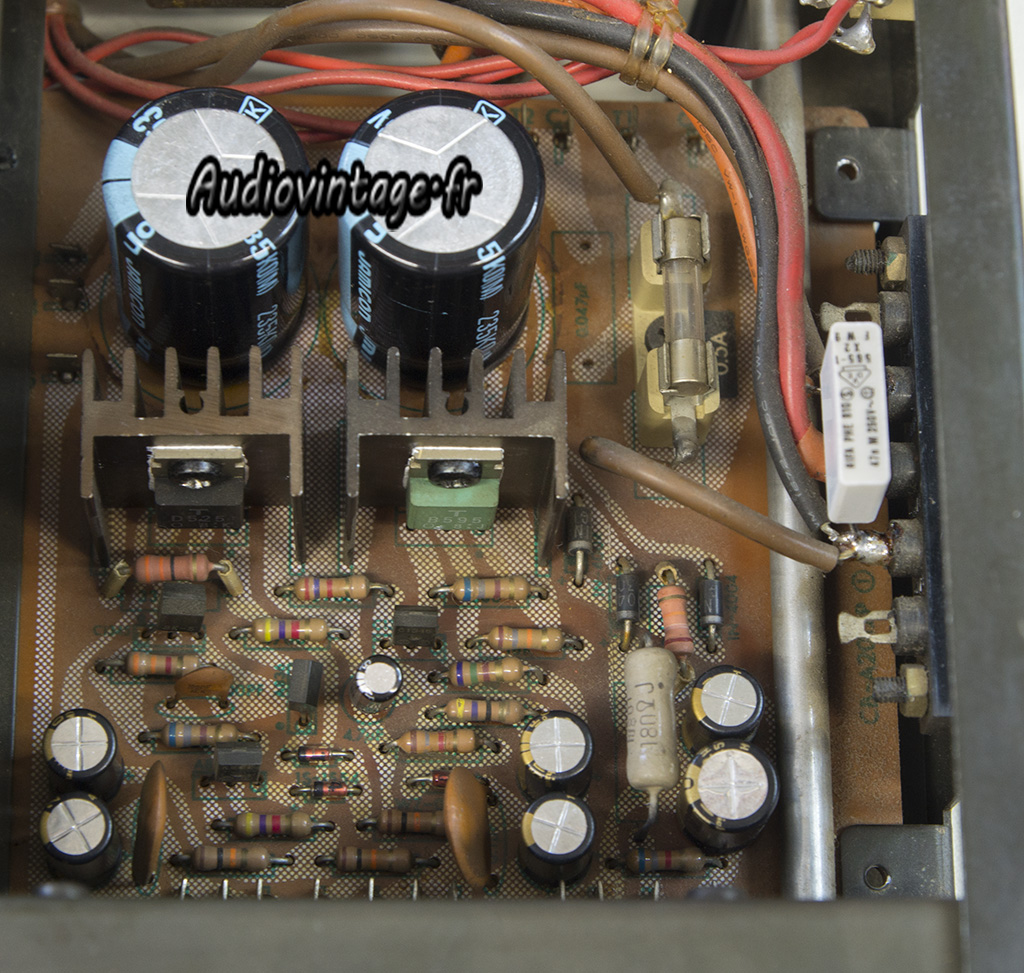

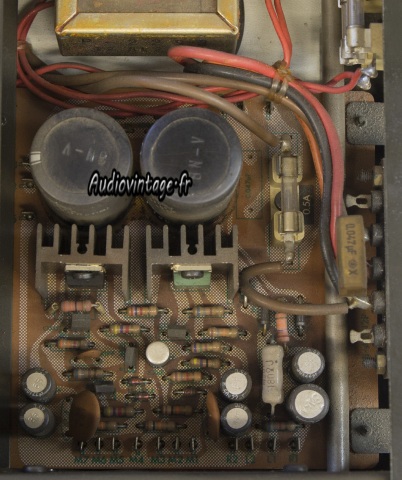

La section alimentation dans son jus.

Luxman C-12

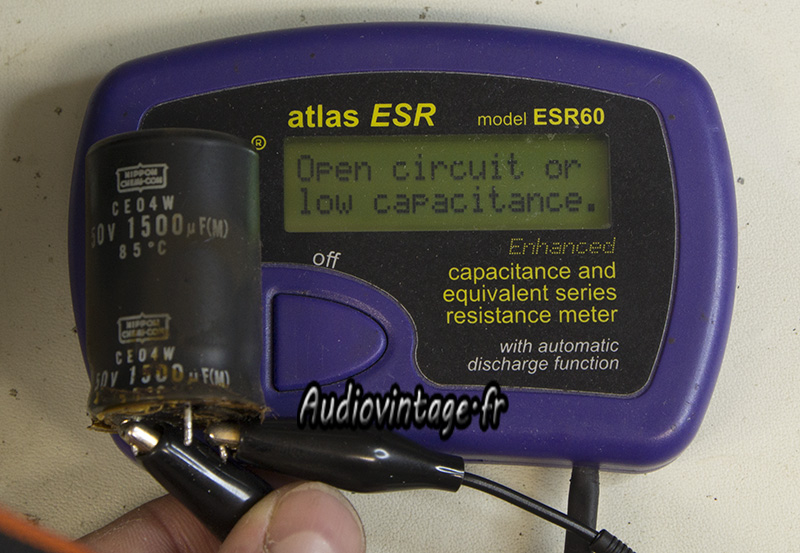

Un des condensateurs de filtrage ne répond plus du tout. Il est responsable de ce ronflement.

Luxman C-12

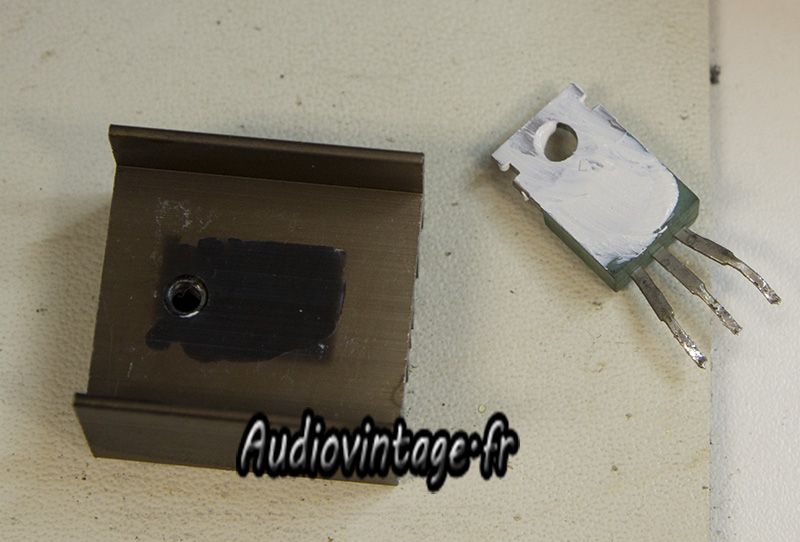

Vu la température atteinte la graisse thermique sous les régulateurs n’était plus que poussière.
Remplacement obligatoire.

Luxman C-12
La totalité des condensateurs sont remplacés ici.
On peut aussi voir que le rifa X a été changé.
Pour terminer, le préampli est passé en 240v au lieu du 220v original.

Luxman C-12

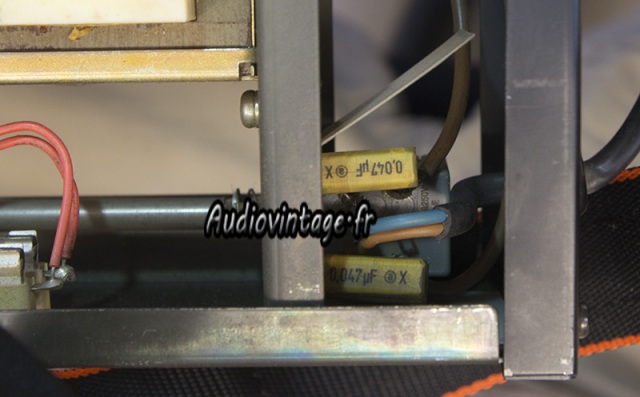

Les deux autres condensateurs X présents sur l’interrupteur on/of seront également remplacés.

Luxman C-12

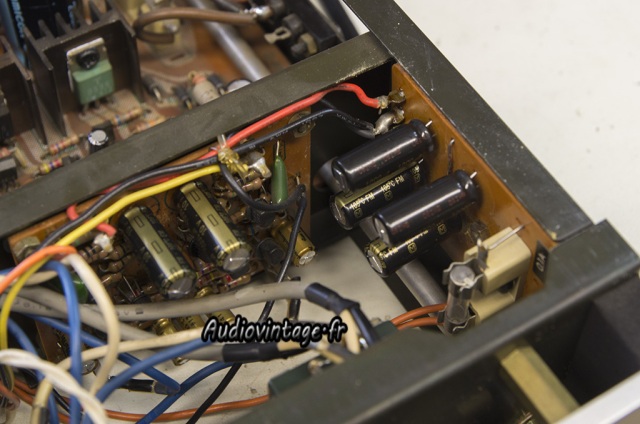

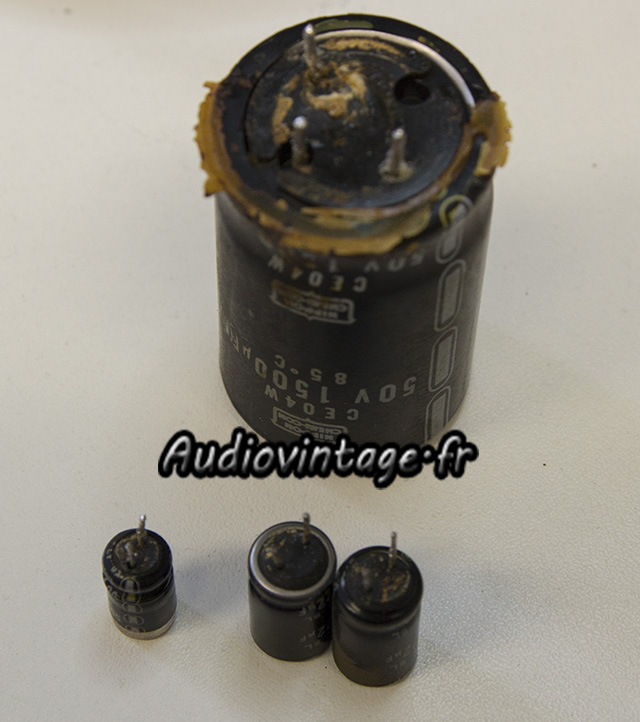

Les quatre condensateurs présents ici étaient sur la section alimentation. Aucun d’entre eux ne répond à la mesure !

Luxman C-12
Les autres sections se voient aussi pourvues de condensateurs neufs.

Luxman C-12

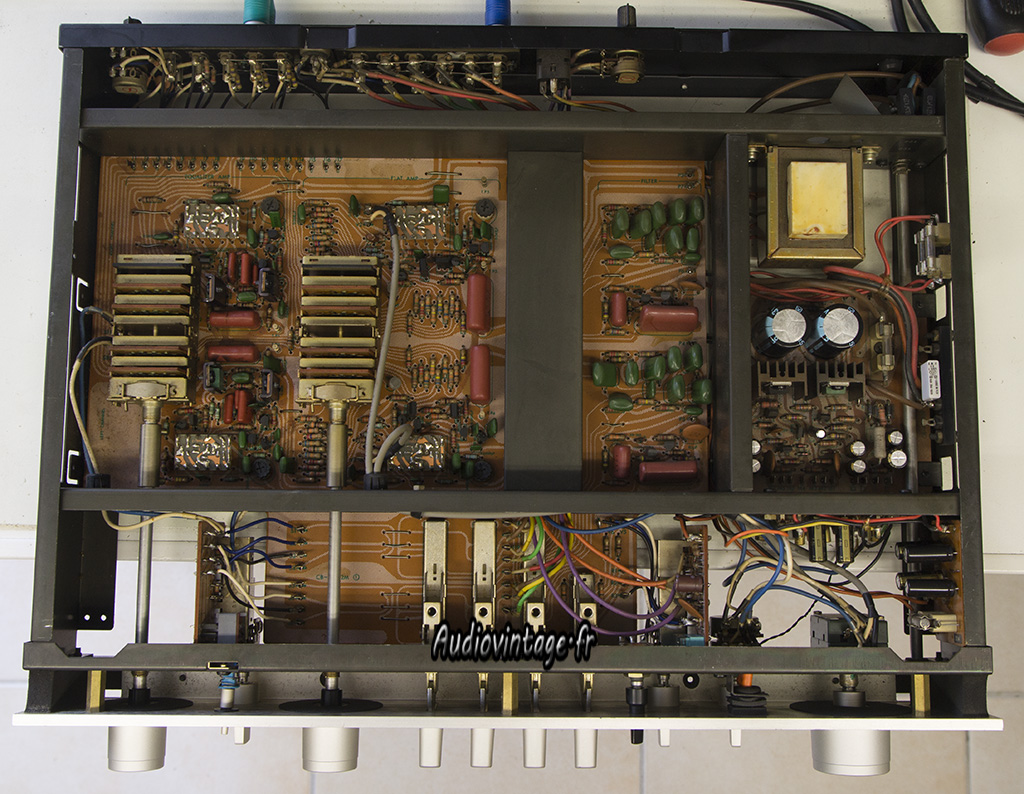

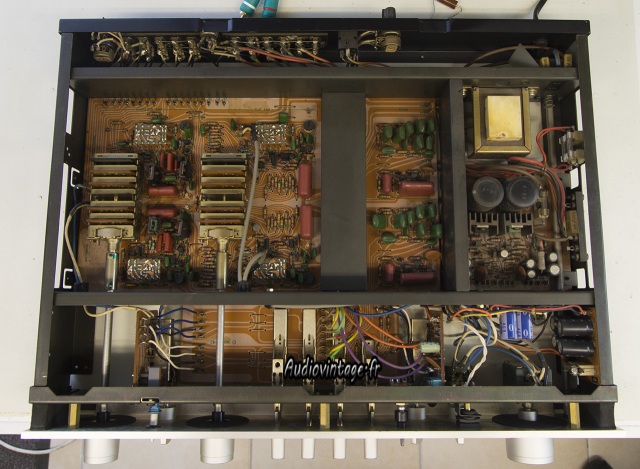

Une vue d’ensemble. Les transistors montés sur radiateurs reçoivent tous de la graisse fraiche.
Les modules DML Luxman ne sont pas les premières versions propices à panne. Ici, tout va bien.

Luxman C-12

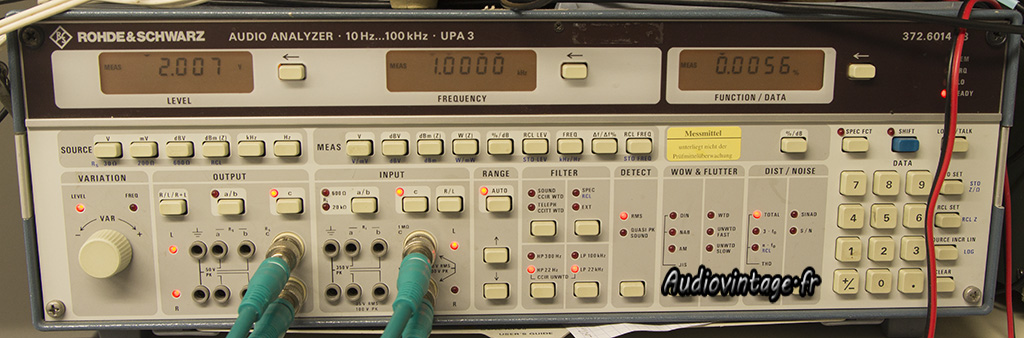

Passage au banc de test pour vérification des performances.

Luxman C-12
Luxman C-12
Luxman C-12

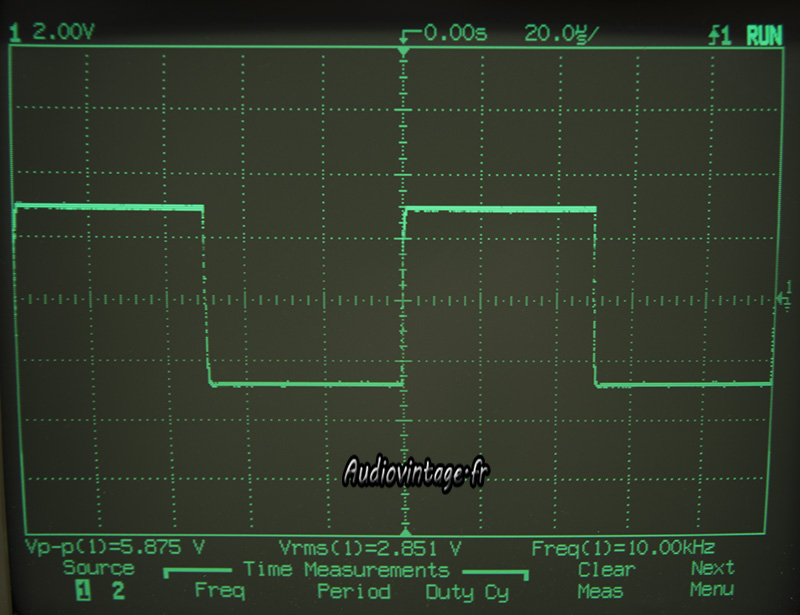

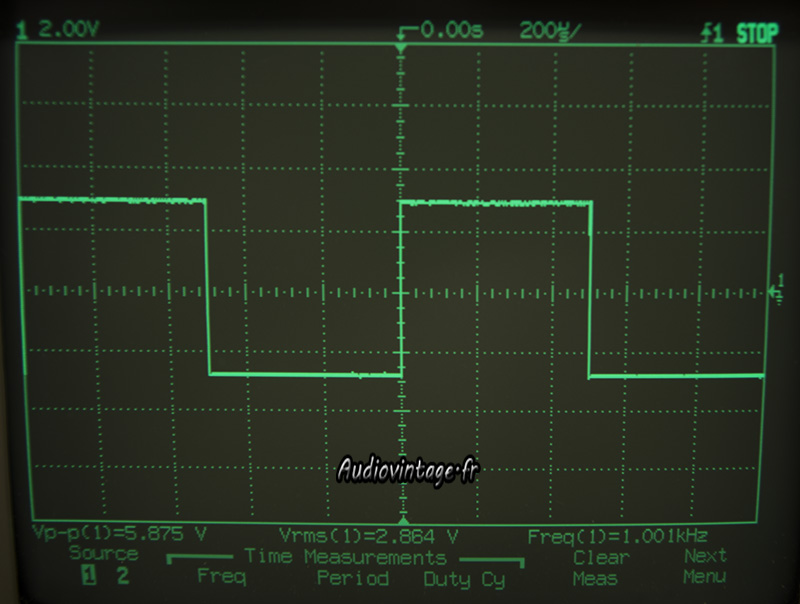

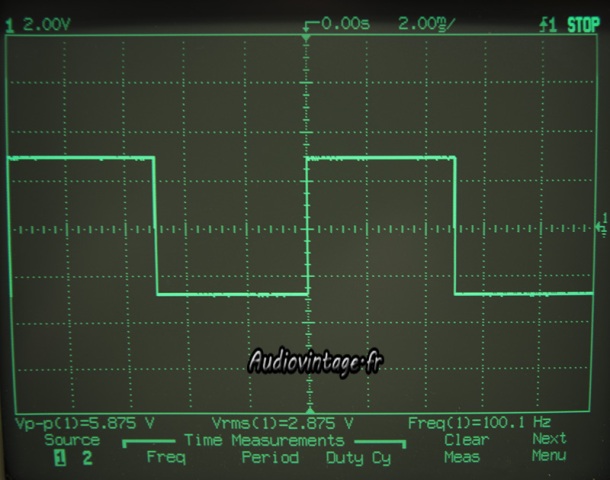

Mesures sur signaux carrés à 100hz,1khz et 10khz.

Luxman C-12

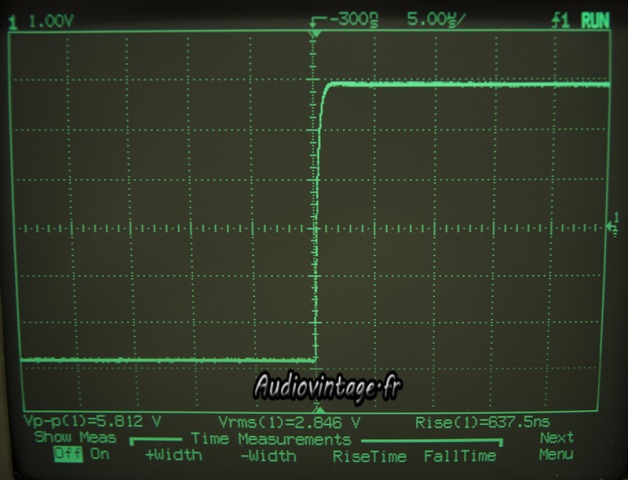

Temps de montée à 10khz.

Luxman C-12
Luxman C-12

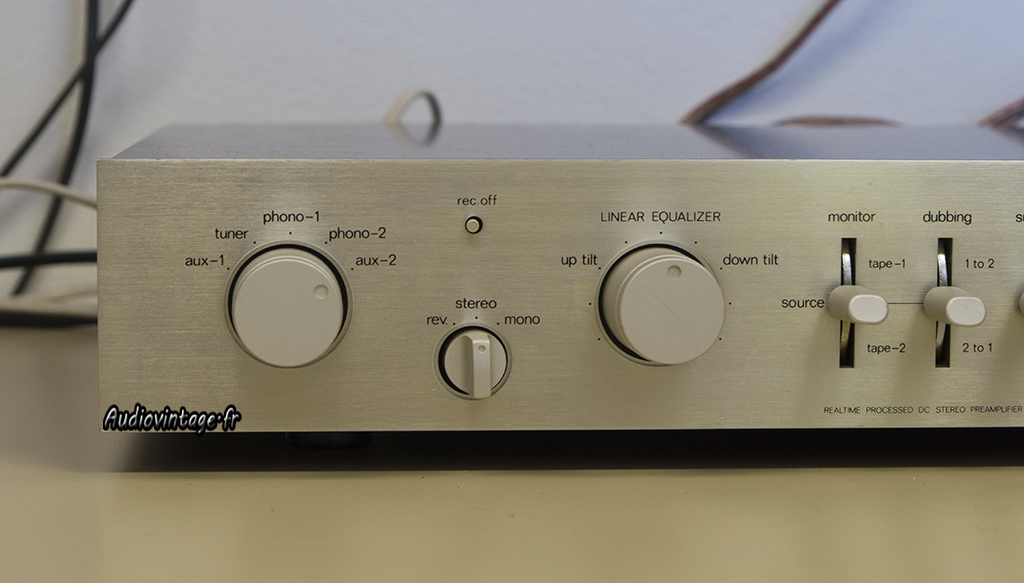

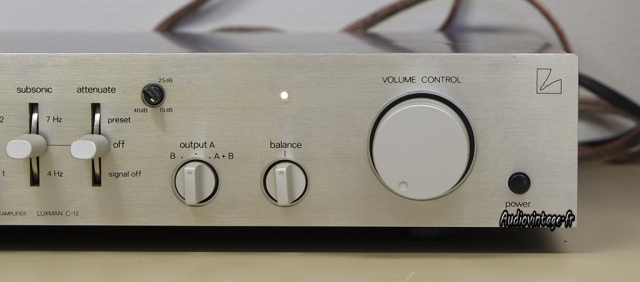

Détails…

Luxman C-12

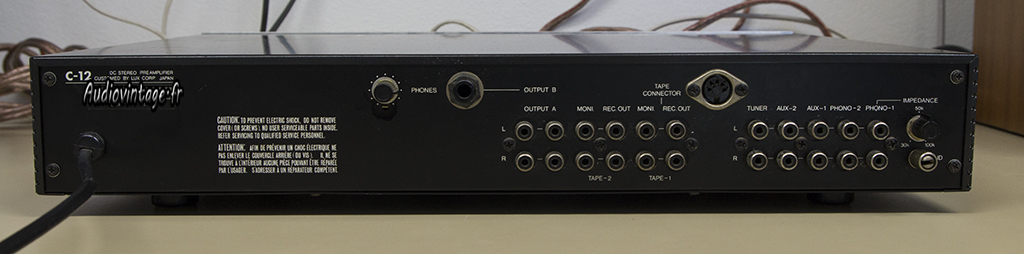

Connectique.

Audiovintage : réparation et révision de vos appareils !

2 réflexions au sujet de « Luxman C-12 »

  1. VDL Mac

    Bonjour
    J’ai le Luxman L-10
    Complètement muet Apparemment la platine alimentation est en panne merci de m’aider
    VDL

  2. Audiovintage Auteur de l’article

    Bonjour, il faut commencer par prendre les tensions d’alim. Attention, ce n’est absolument pas un appareil simple, que ce soit dans l’accessibilité ou les circuits. Fortement déconseillé aux débutants !
    Je peux le prendre en charge si besoin. Contactez moi par mail le cas échéant. Cordialement.
