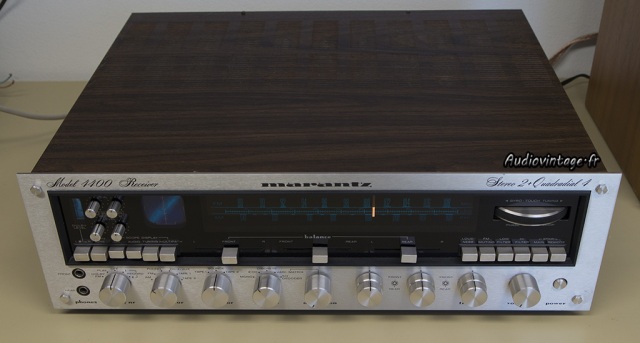

Un achat récent, et son nouveau propriétaire me l’a déposé pour réparation et une révision dans les règles.

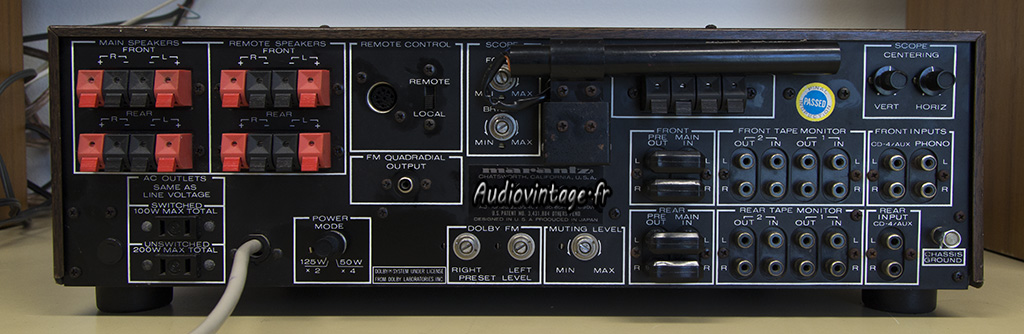

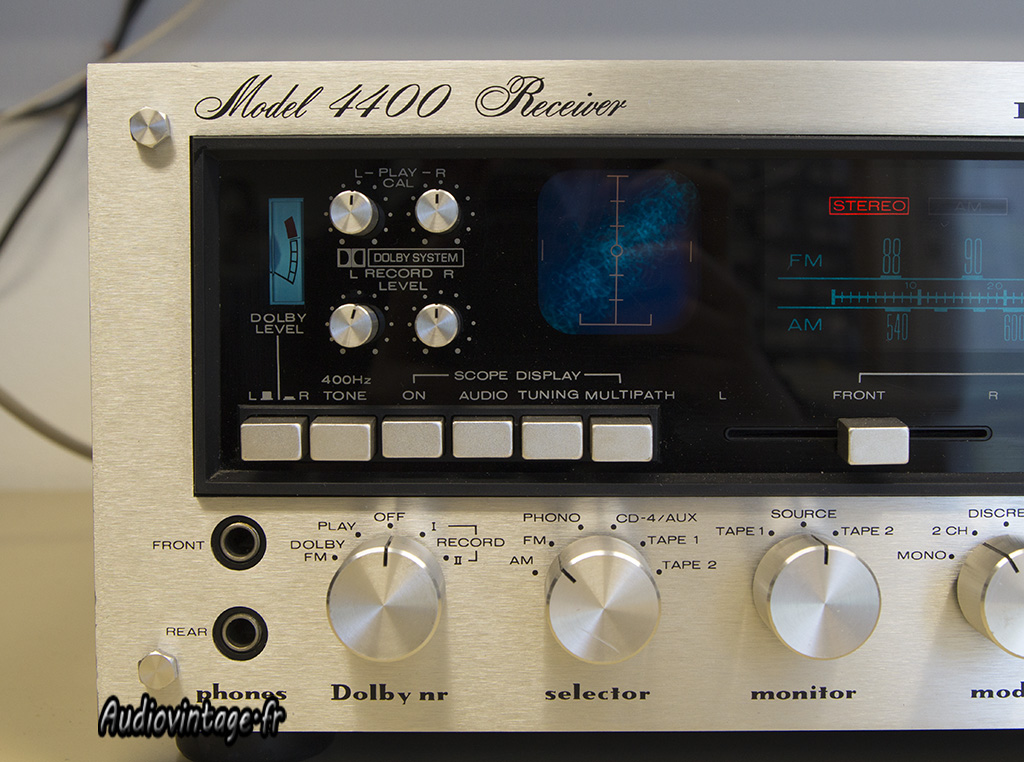

Marantz 4400

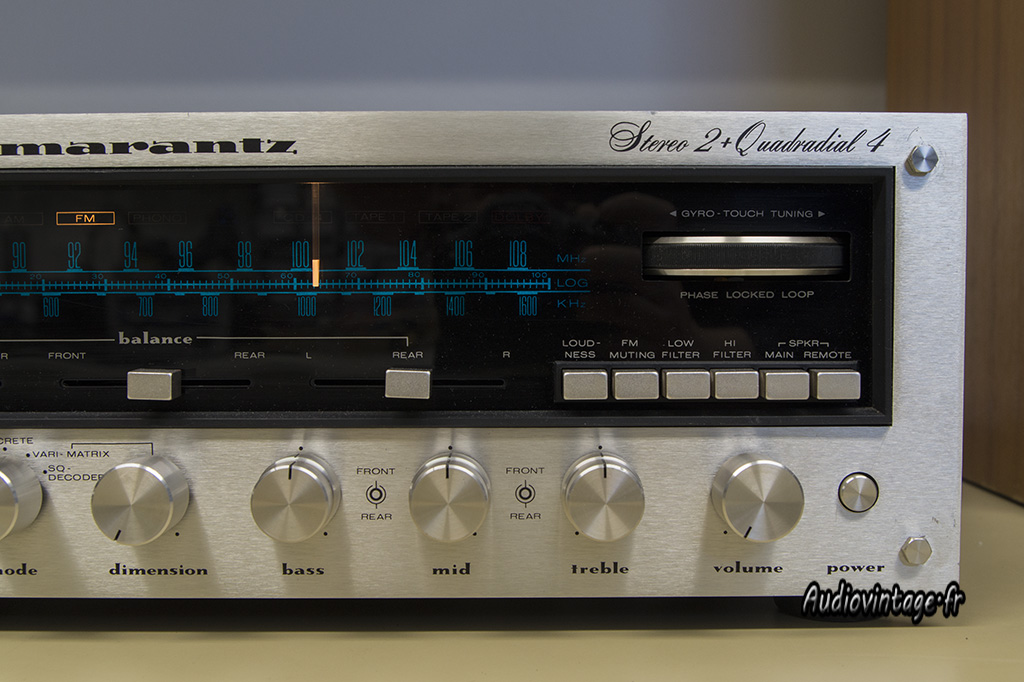

Marantz 4400

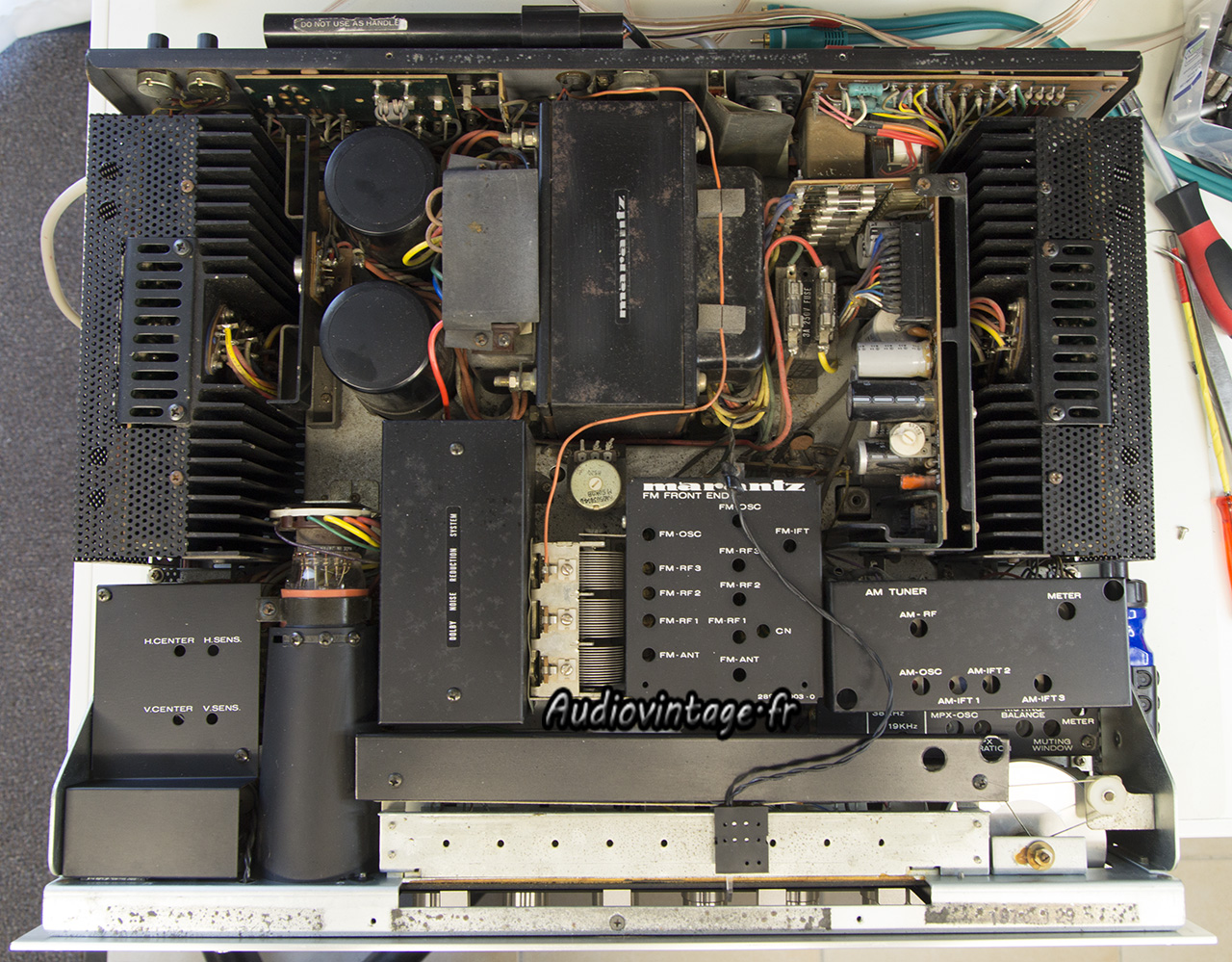

Le 4400 est une usine, à gaz, des cartes dans tous les sens, rentrées au chausse pieds dans un châssis taille « standard », du bonheur en perspective pour le réparateur 🙂

Il est donc arrivé avec un oscilloscope aveugle, un témoin stéréo HS et quelques mauvais contacts dans les commandes en façade.

Se contenter de réparer les soucis constatés sans réviser l’appareil est une erreur si l’on souhaite l’utiliser en confiance et éviter des pannes possiblement importantes.

Marantz 4400
Marantz 4400

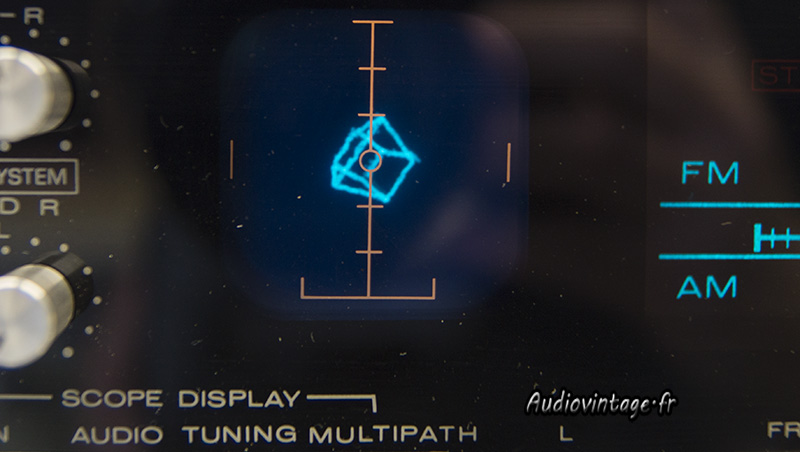

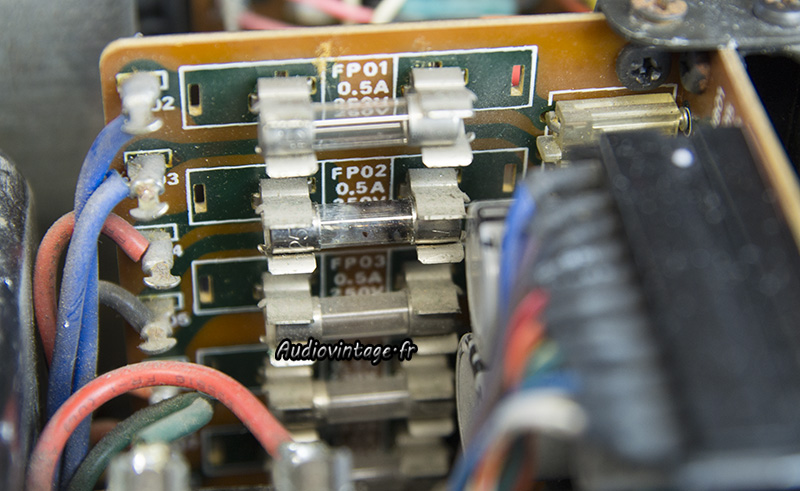

L’oscilloscope est donc en panne, son fusible est claqué et son remplaçant claque aussitôt à la mise en route du Marantz, en plus de la fumée qui apparait sur la carte d’alimentation.

Marantz 4400

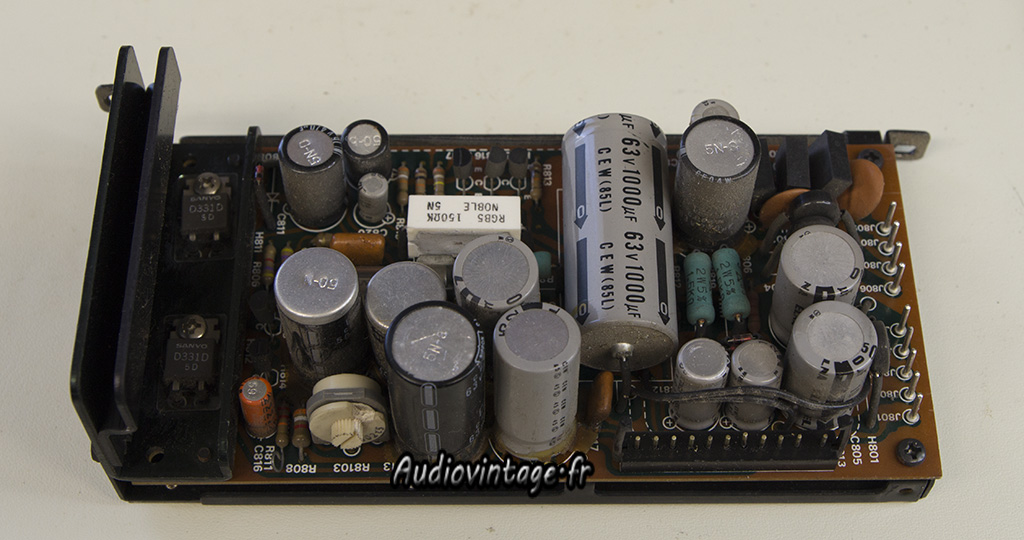

Démontage de la carte d’alim. Habituellement problématique sur ces appareils.

Marantz 4400

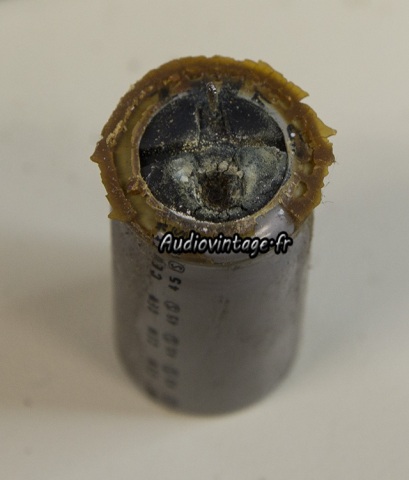

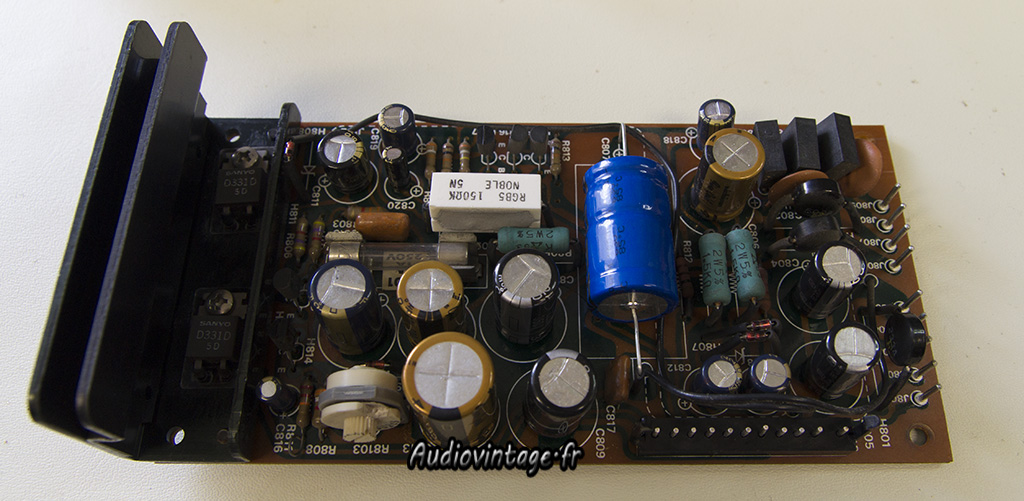

Ici les condensateurs haute-tension sont complètements mort, c’est le moins que l’on puisse dire…
Le remplacement de la totalité des condensateurs présents sur la carte, et reprise de certaines soudures sont des interventions obligatoires.

Marantz 4400

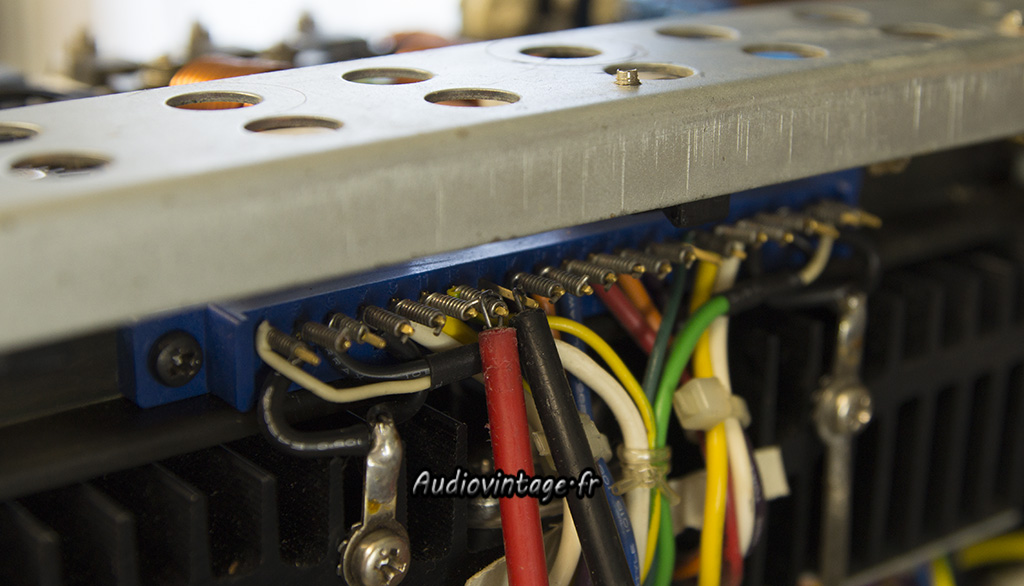

Mais ce n’est pas tout, il faut absolument dessouder le connecteur principal.

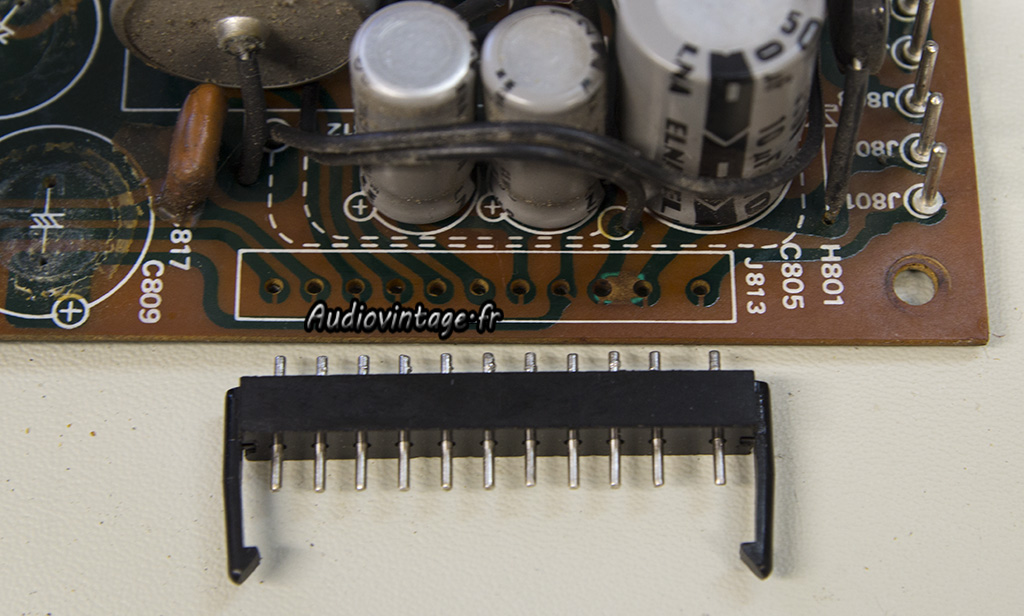

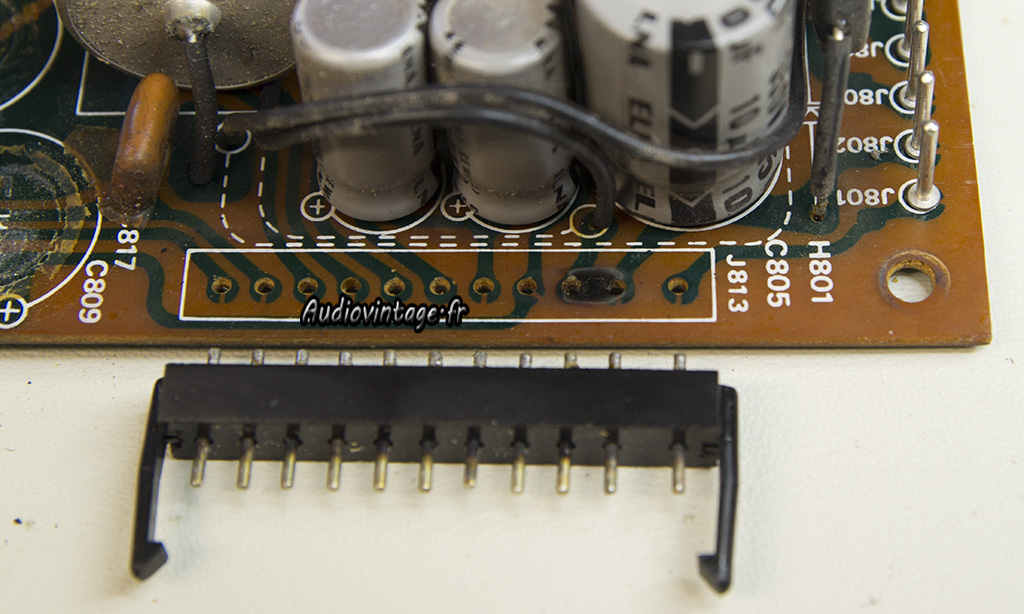

Dessous, complètement caché, on peut voir une « amorce » entre deux pistes dont l’une d’elle véhicule une haute tension. Il faut nettoyer tout ça car sinon, le redémarrage risque d’être « particulier ».

Marantz 4400
C’est désormais propre.

Marantz 4400
Section révisée.

Marantz 4400
Après la révision de l’alimentation, l’oscilloscope est de nouveau fonctionnel.

Marantz 4400

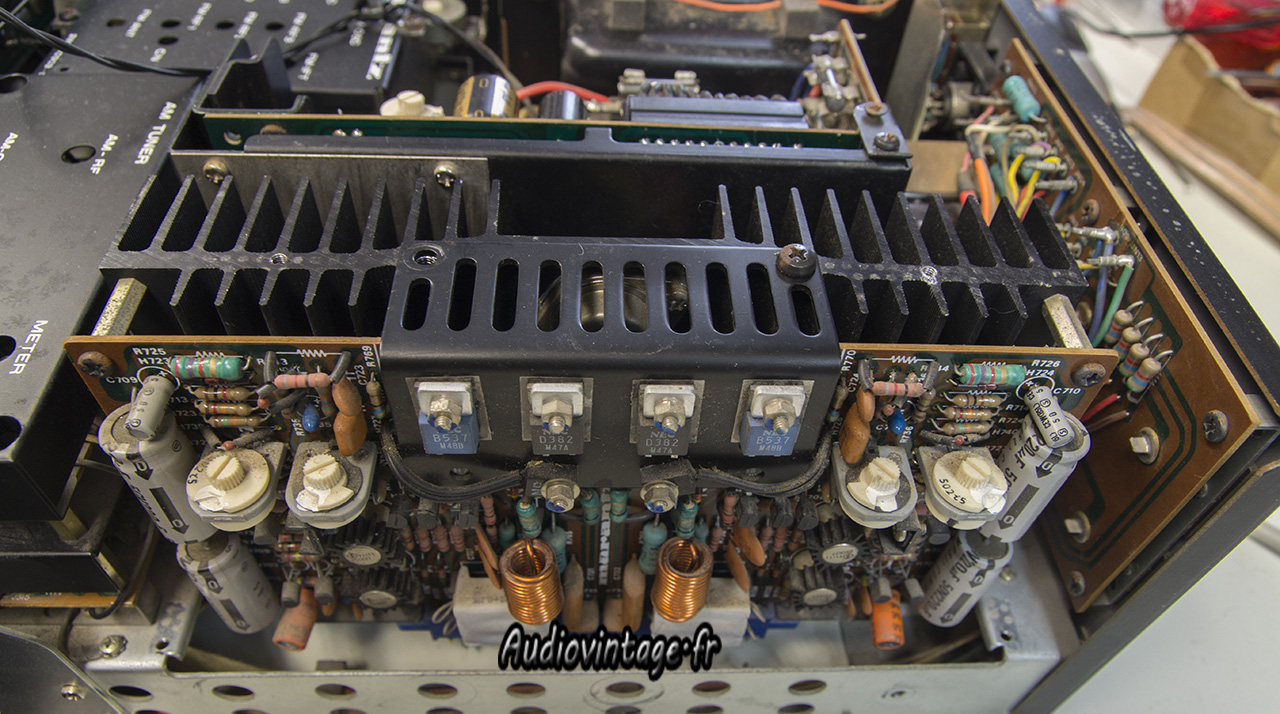

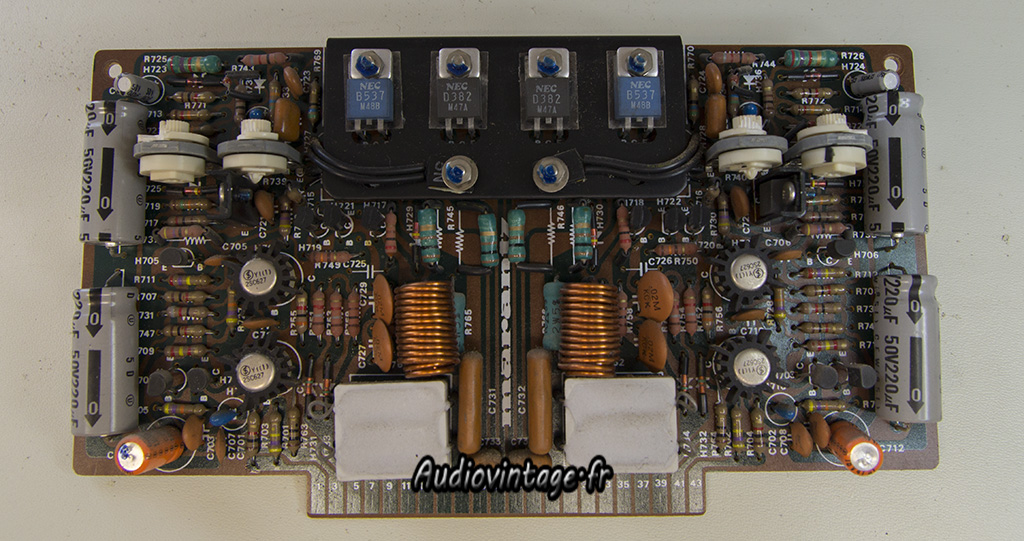

Je passe ensuite à une des deux cartes supportant chacune deux canaux d’amplification.

Marantz 4400
La carte est retirée du châssis.

Marantz 4400

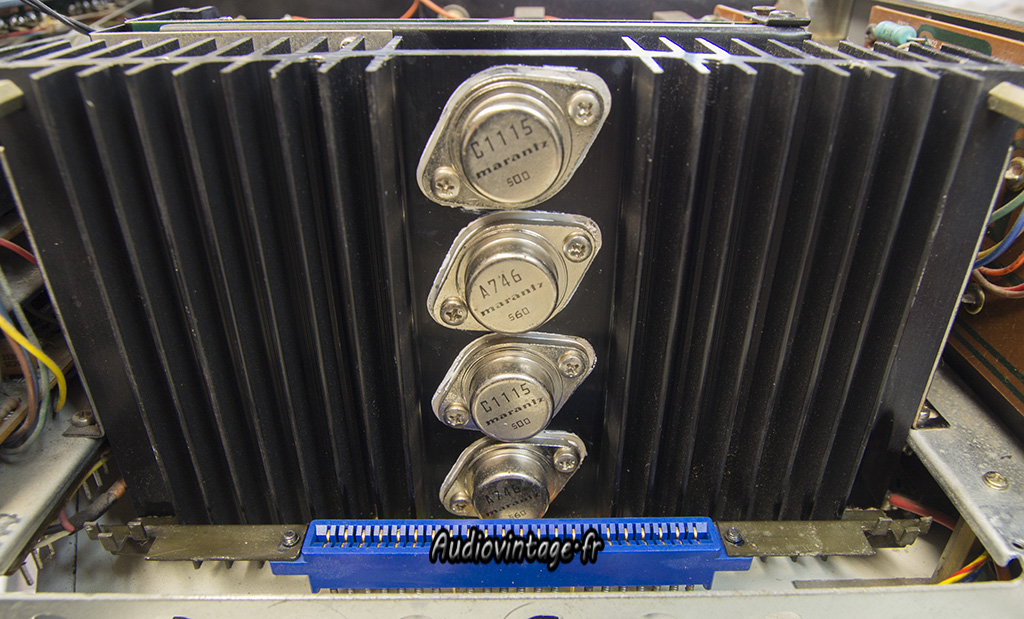

J’en profite pour remplacer la vieille graisse thermique.

Marantz 4400

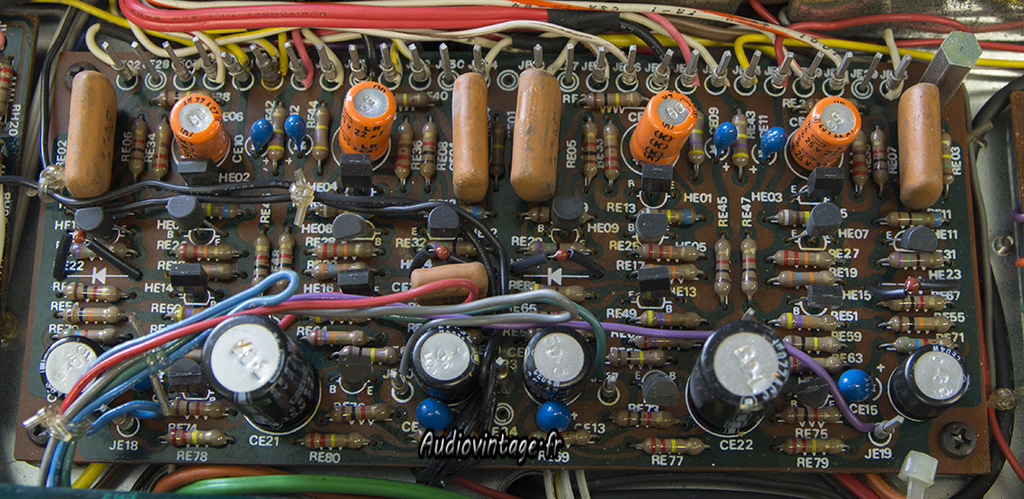

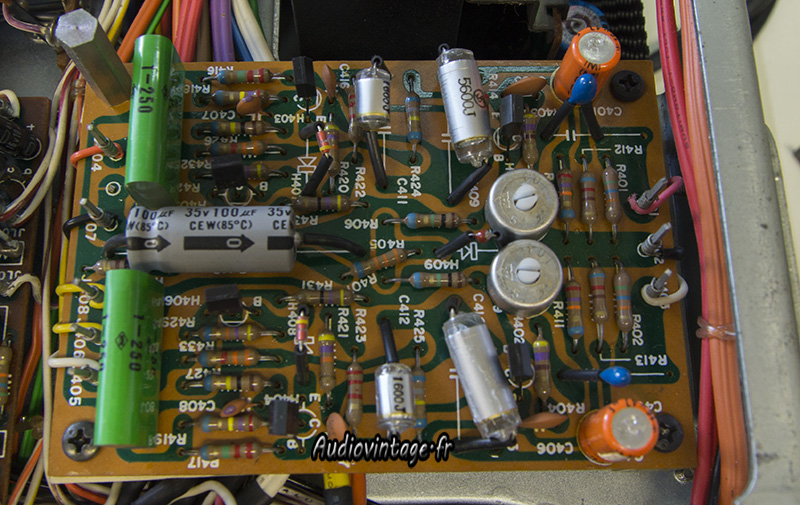

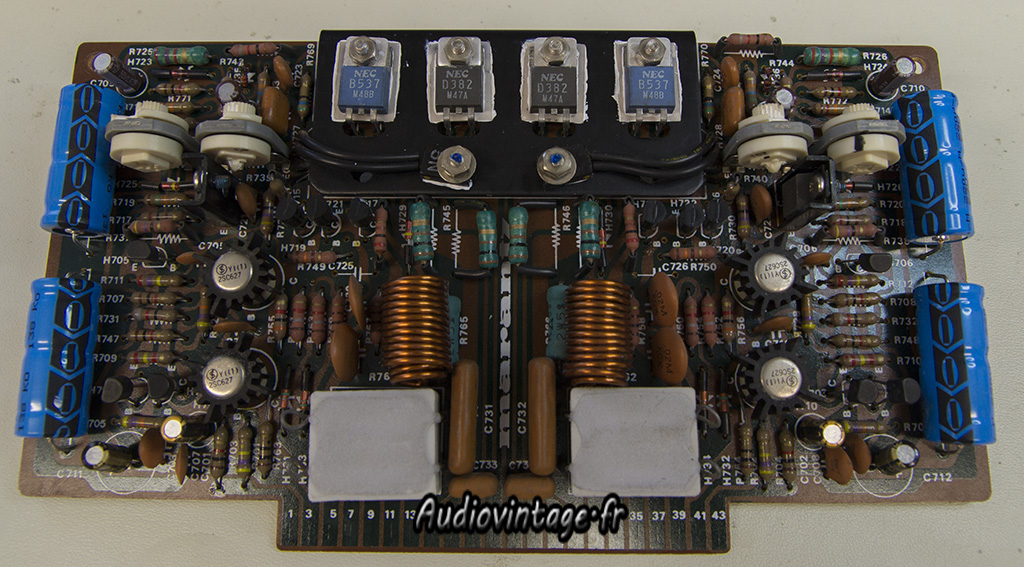

Remplacement de la totalité des condensateurs (y compris tantales), remplacement des vd1212, vérification des trimmers de réglage de bias et d’offset, nouvelle graisse thermique.
Et même chose pour l’autre carte.

Marantz 4400

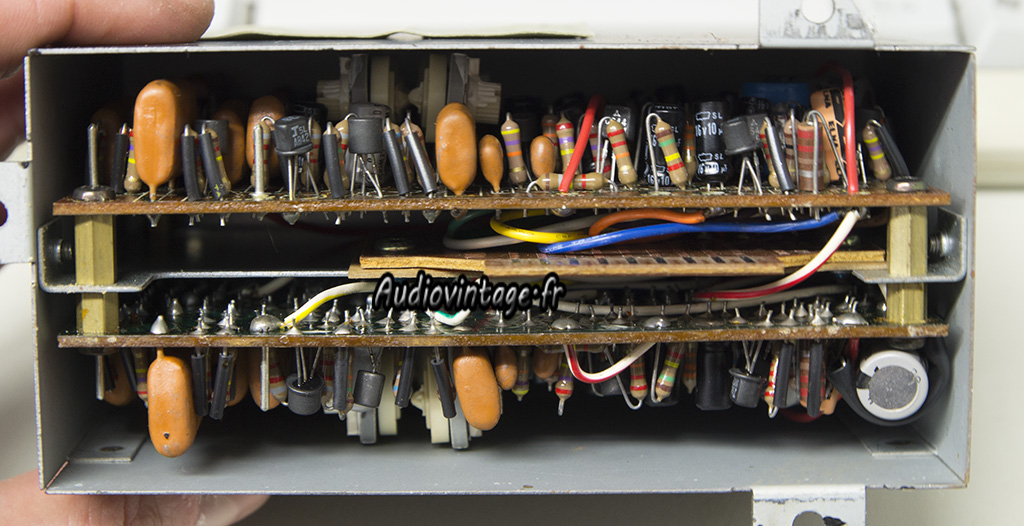

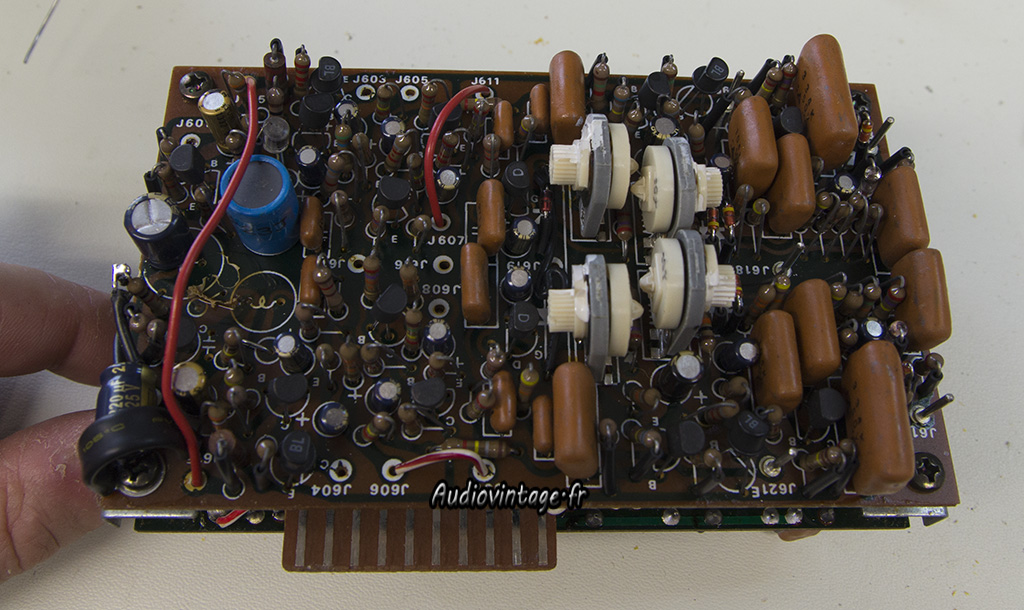

Le « sandwich » dolby.

Marantz 4400
Une des deux cartes dolby révisée.

Marantz 4400

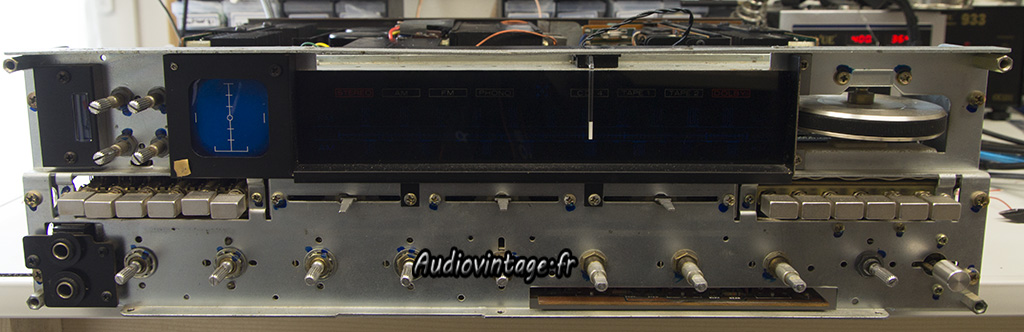

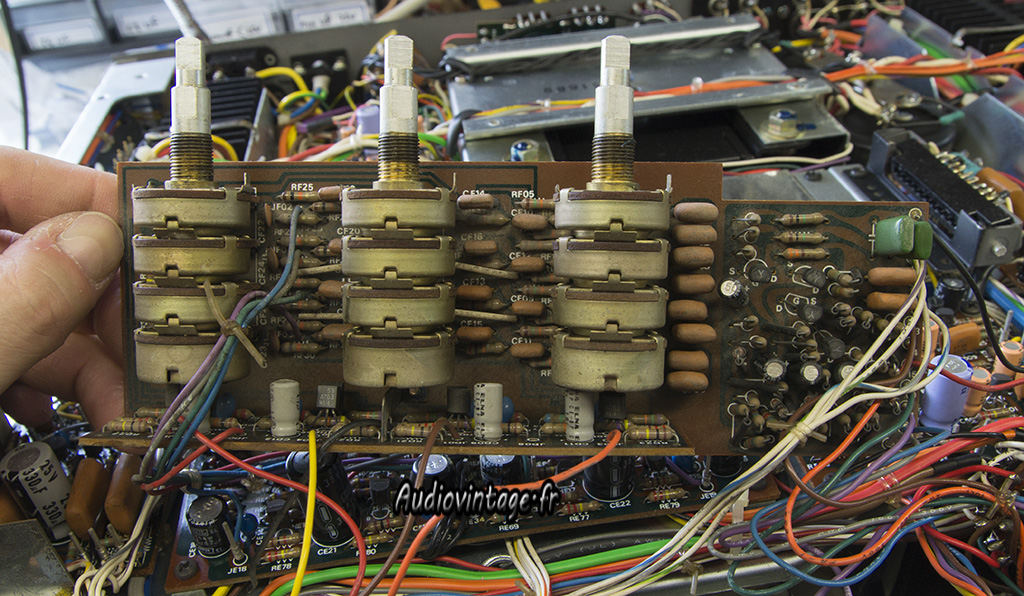

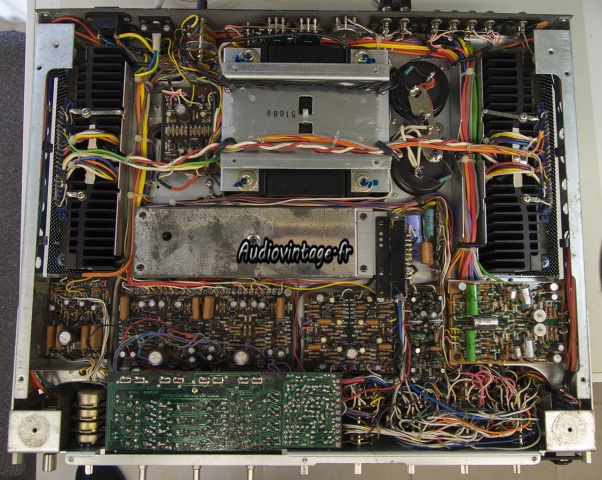

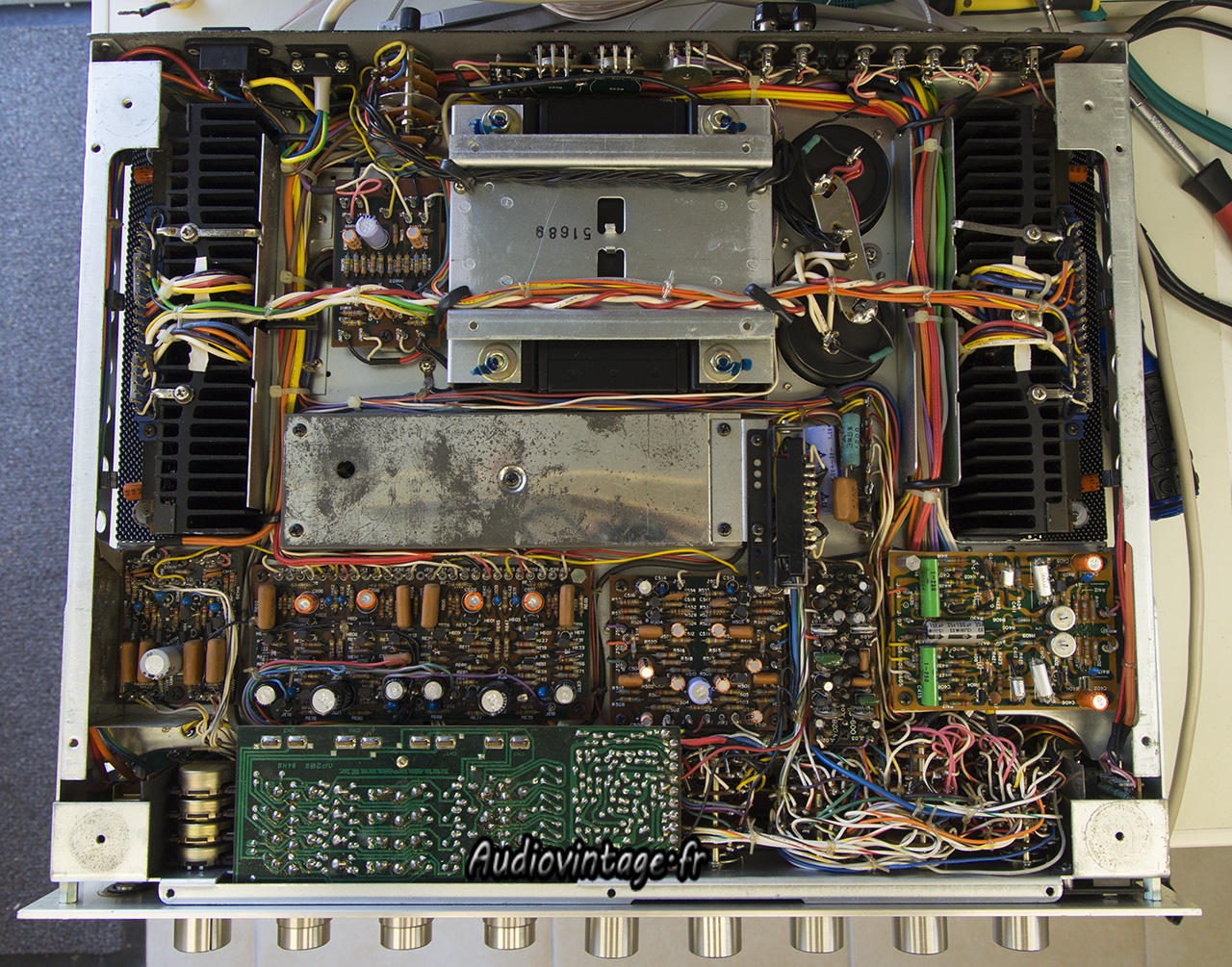

La façade est enlevée pour accéder plus facilement aux diverses et nombreuses cartes présentes sous l’appareil.

Marantz 4400
Marantz 4400
Marantz 4400
Marantz 4400
Marantz 4400
Marantz 4400
Marantz 4400
Marantz 4400
Marantz 4400
Marantz 4400

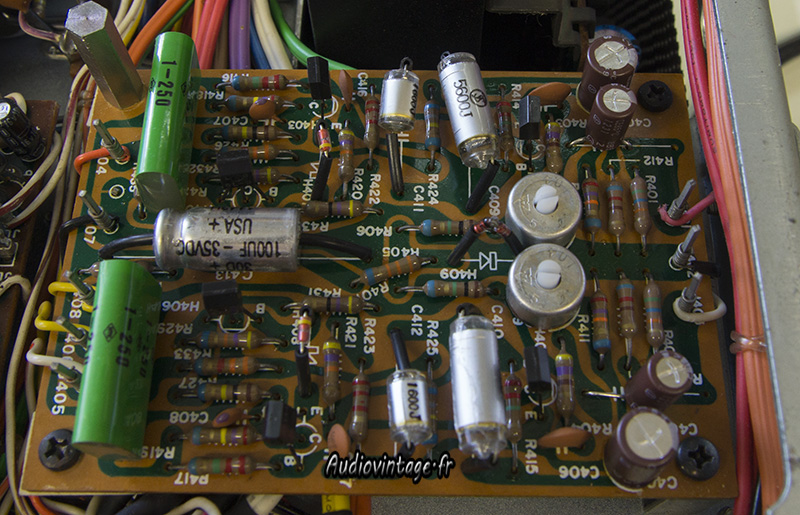

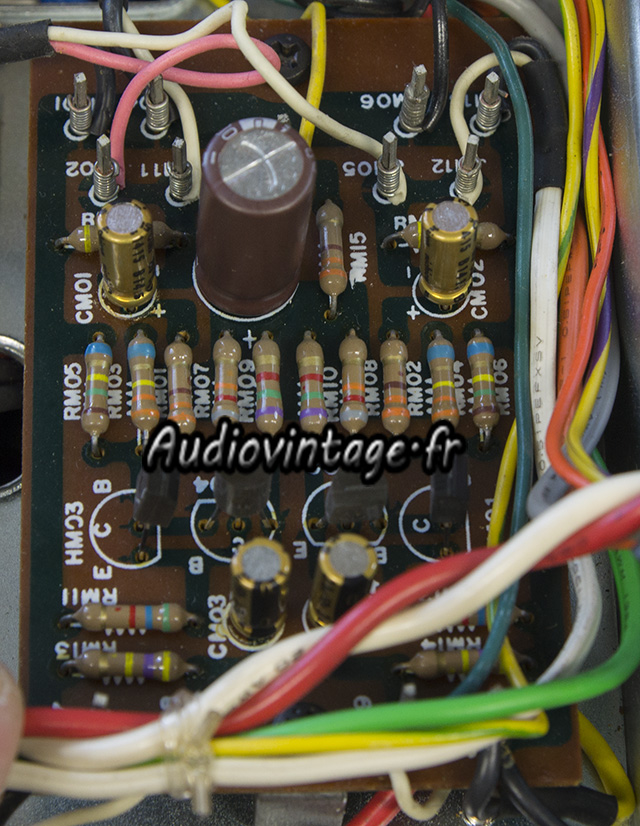

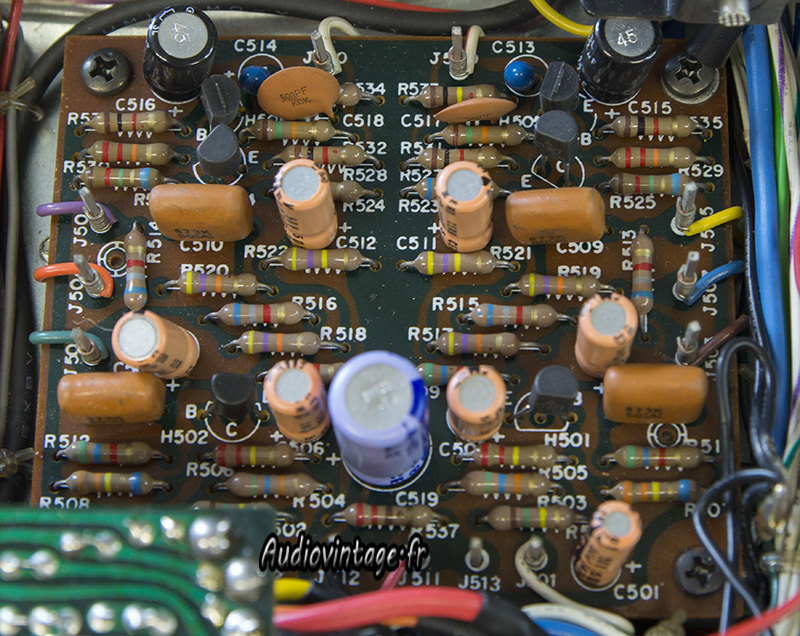

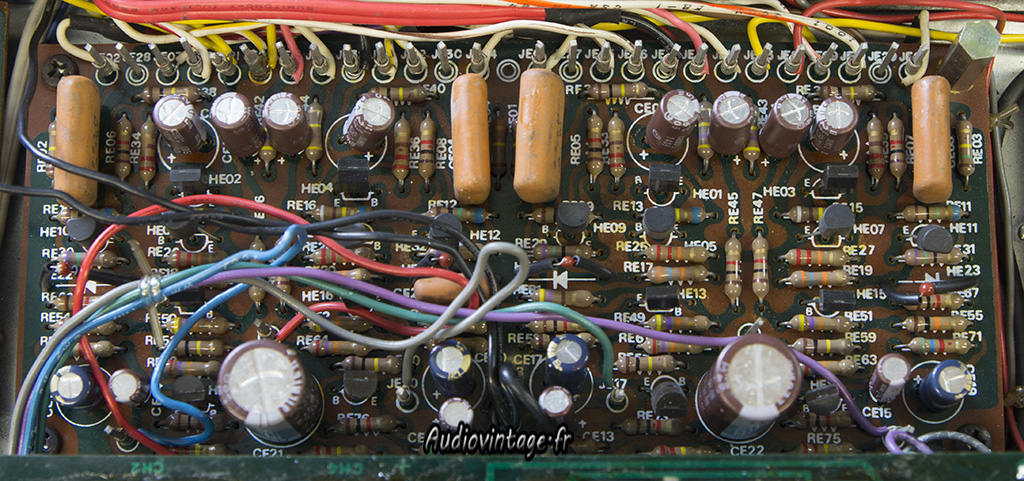

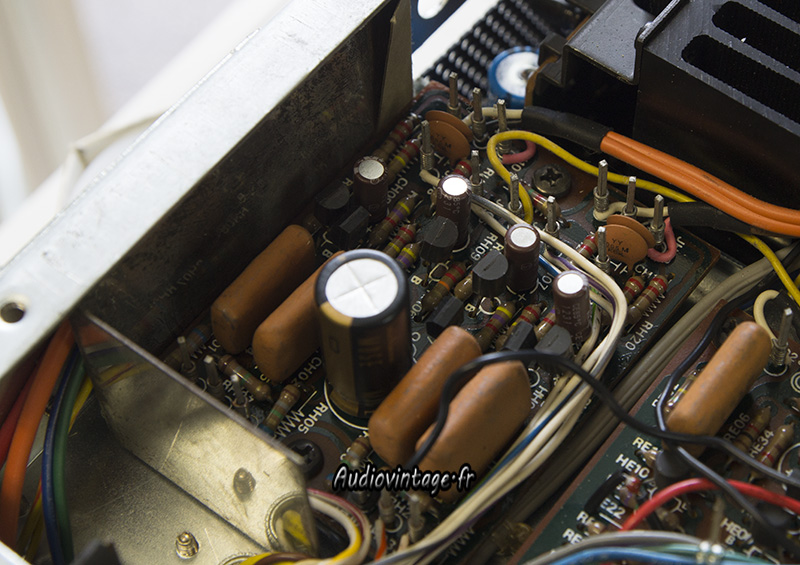

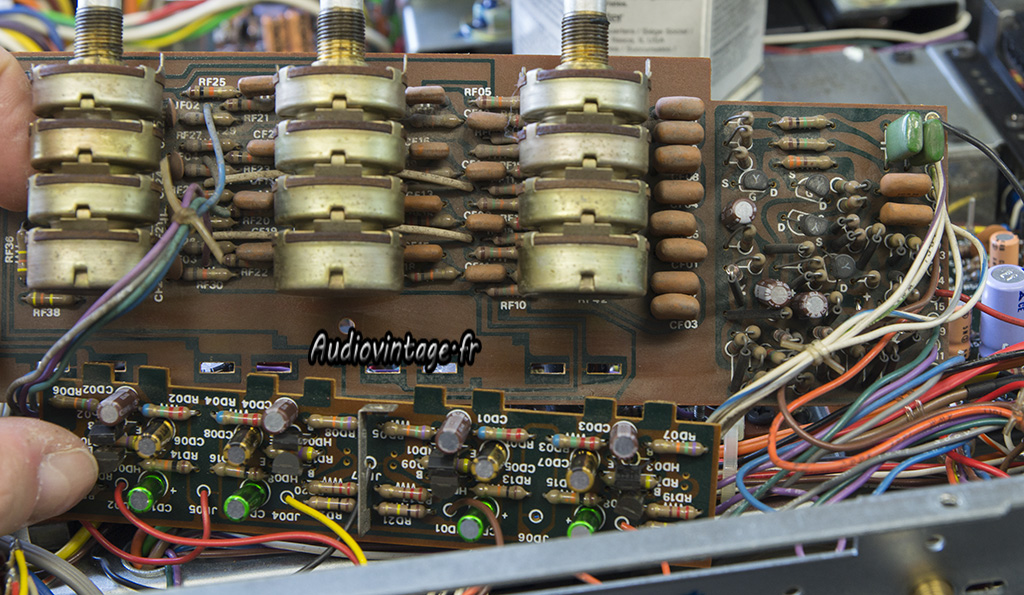

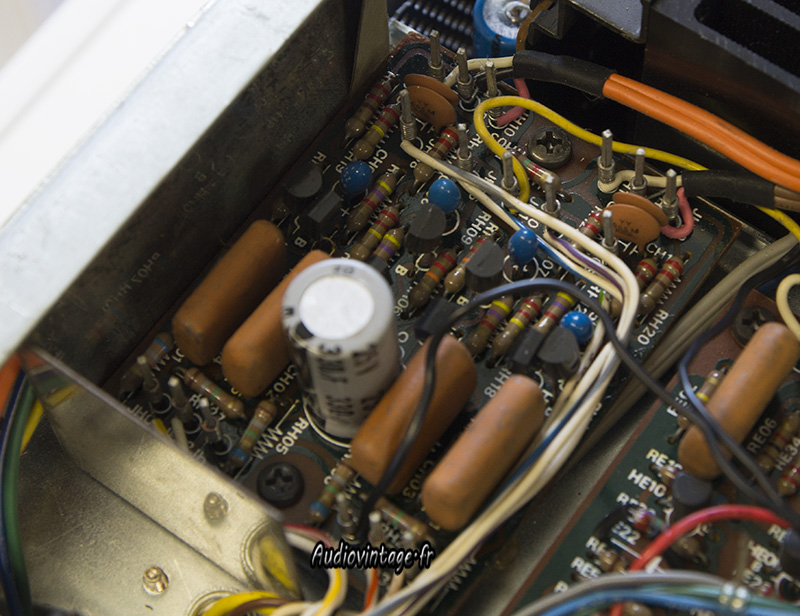

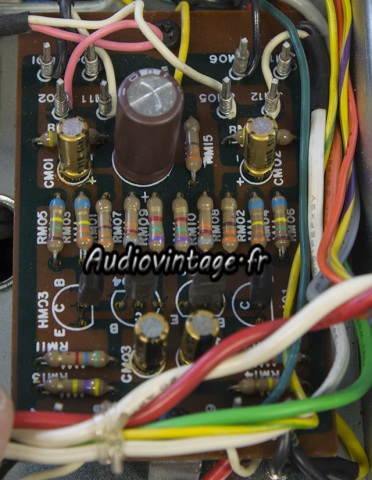

Dans le désordre, révision des sections “phase convertor”, filtre, buffer et préampli, “vari-matrix”.

Marantz 4400

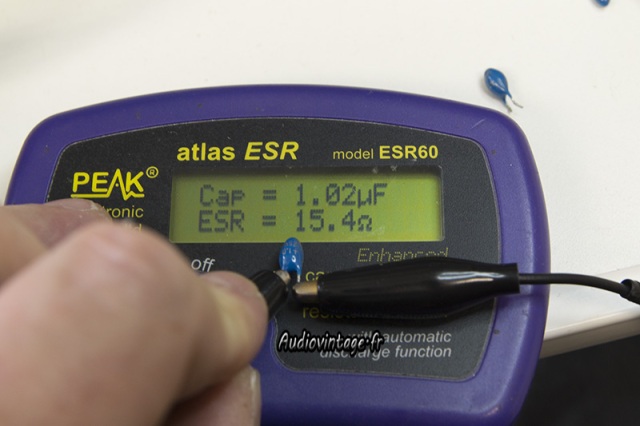

État d’un des condensateurs tantale présents sur ces cartes, les autres sont à peine en meilleur état…

Marantz 4400

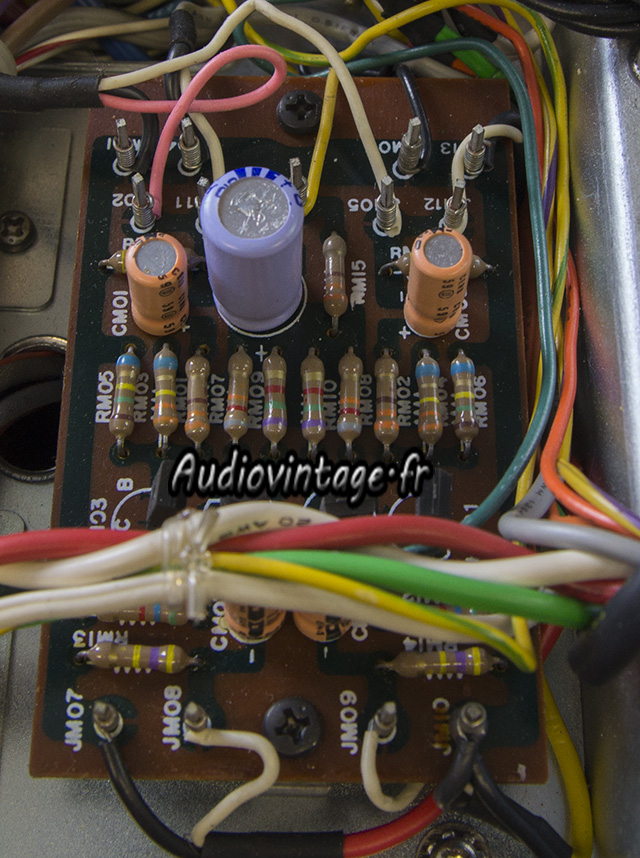

L’étage phono avant révision.

Marantz 4400

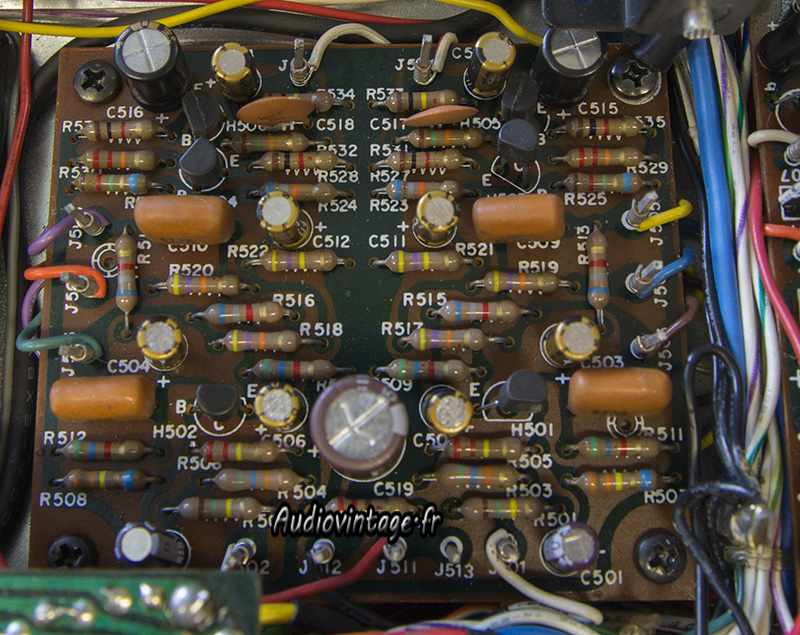

Et après révision.

Marantz 4400
Terminé, il faut passer aux réglages.

Marantz 4400
Marantz 4400
Réglage de l’offset et du bias pour un des quatre canaux.

Marantz 4400

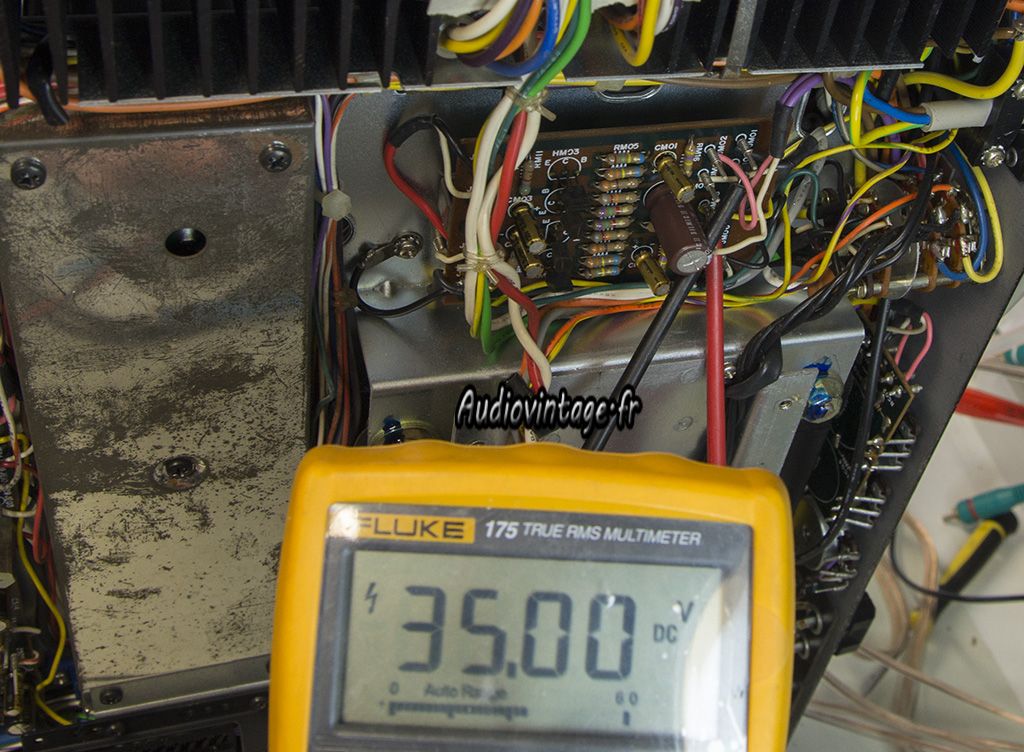

Contrôle et réglage du 35v.

Marantz 4400

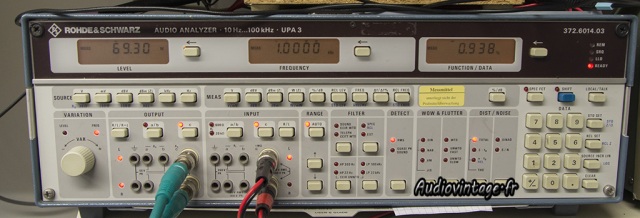

Passage au banc de test en mode quadri (mais deux canaux en charge).

Marantz 4400
Marantz 4400
Marantz 4400

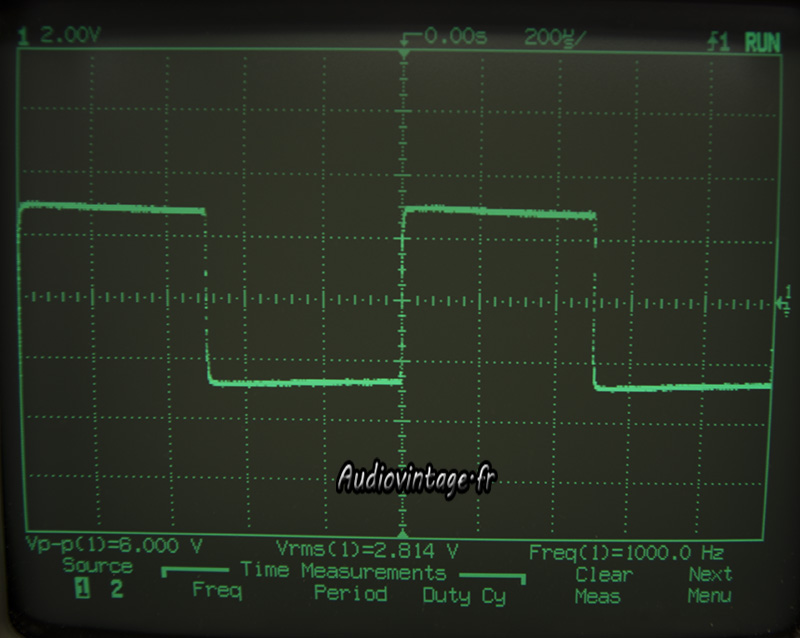

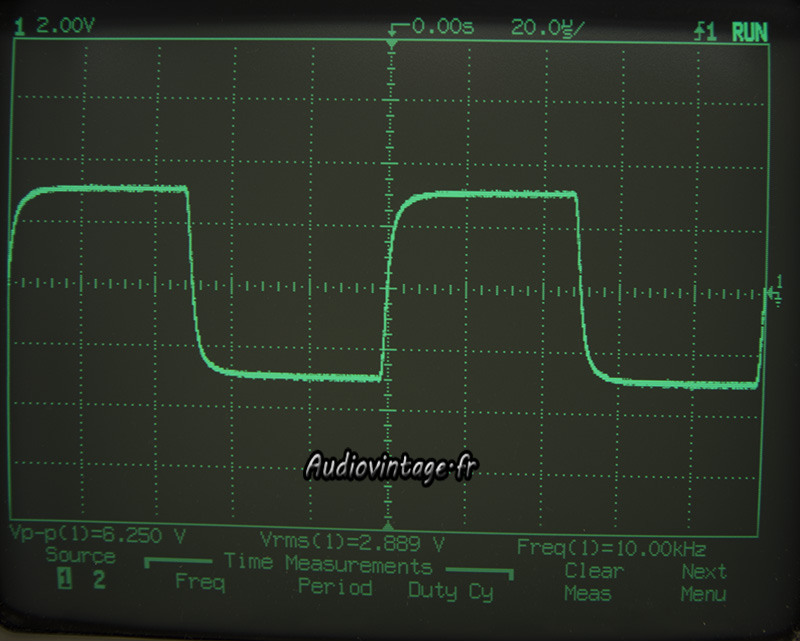

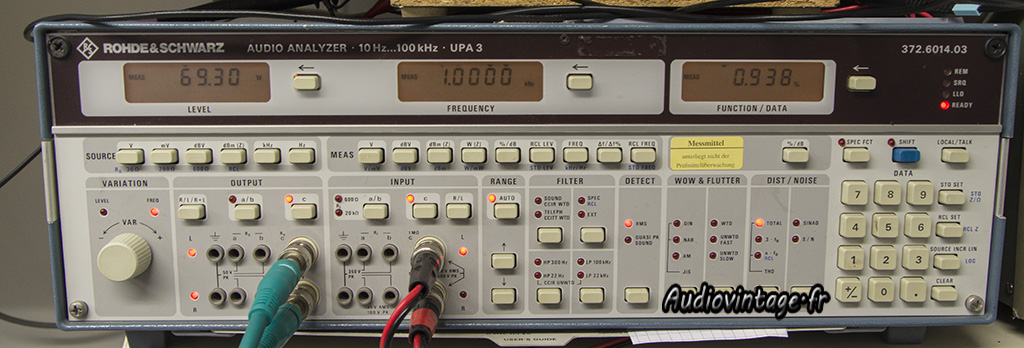

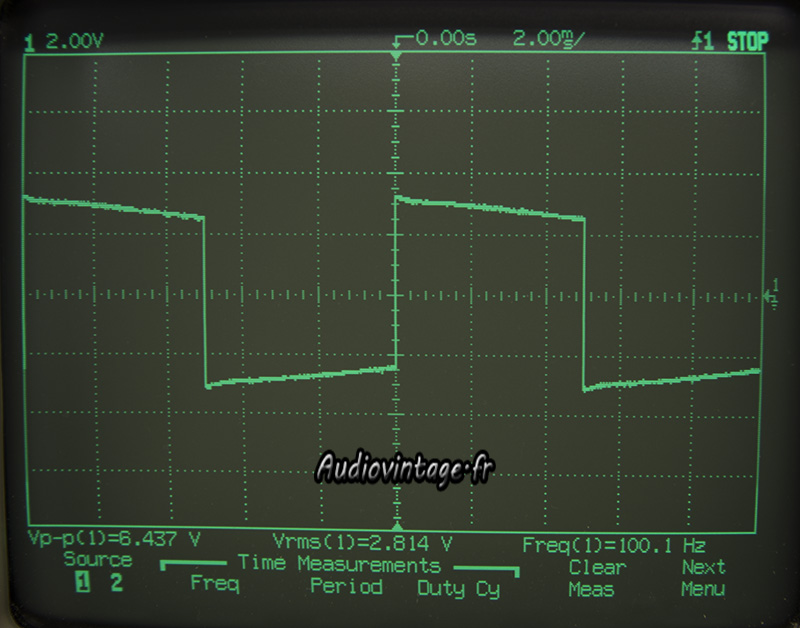

Quelques mesures sur signal carré 100hz, 1khz, 10khz.

Marantz 4400

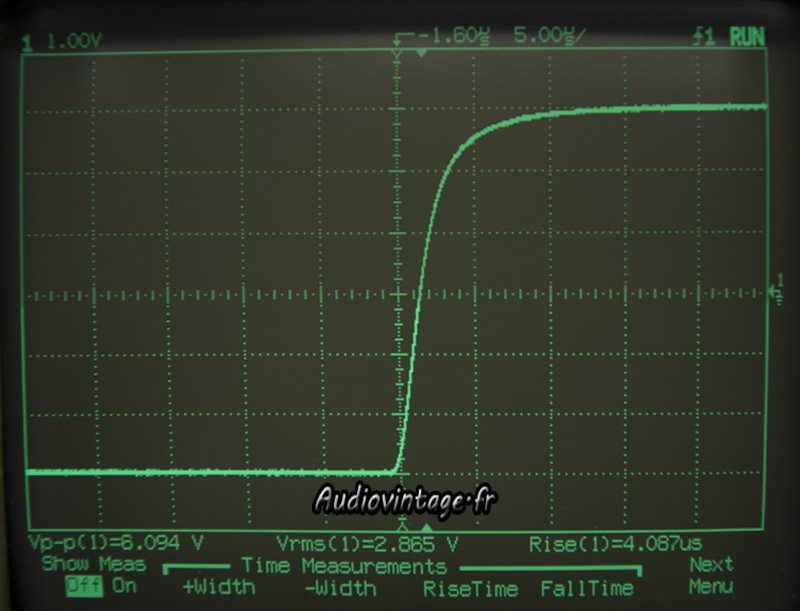

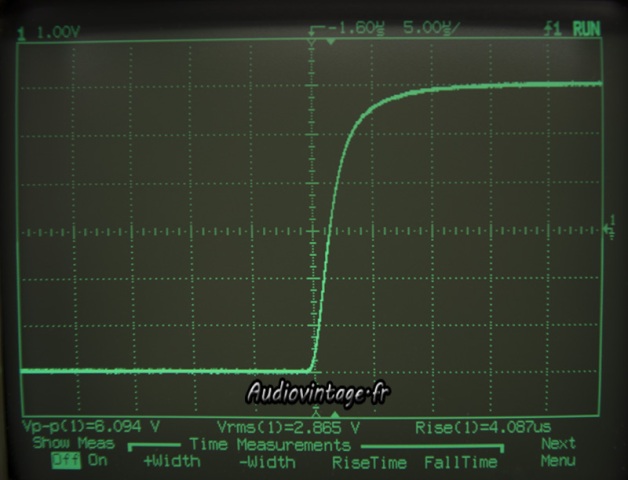

Temps de montée à 10khz.

Marantz 4400
Marantz 4400
Marantz 4400
Détails…

Marantz 4400

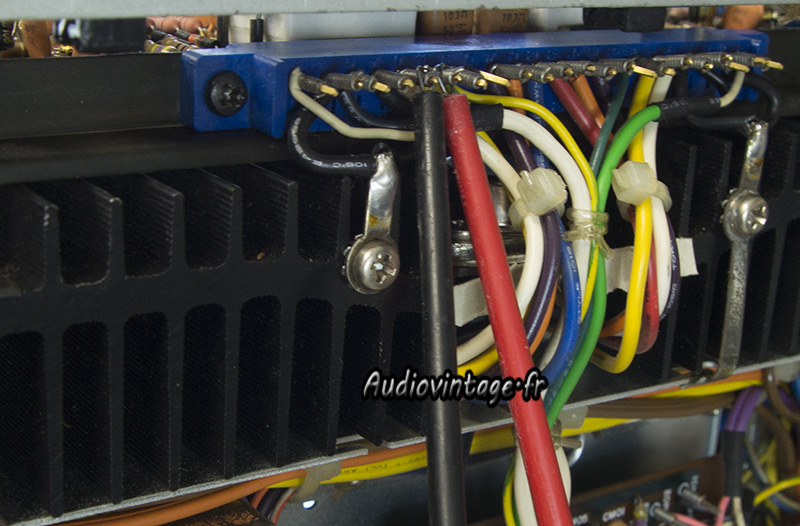

Connectique.
