Technics SU-3500

Technics SU-3500

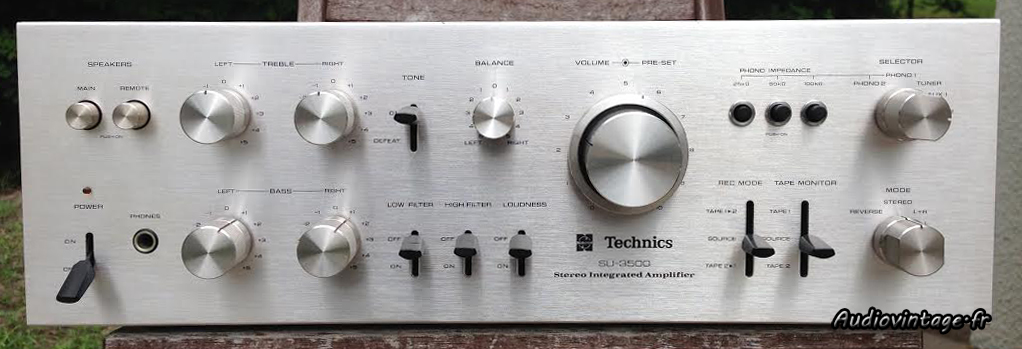

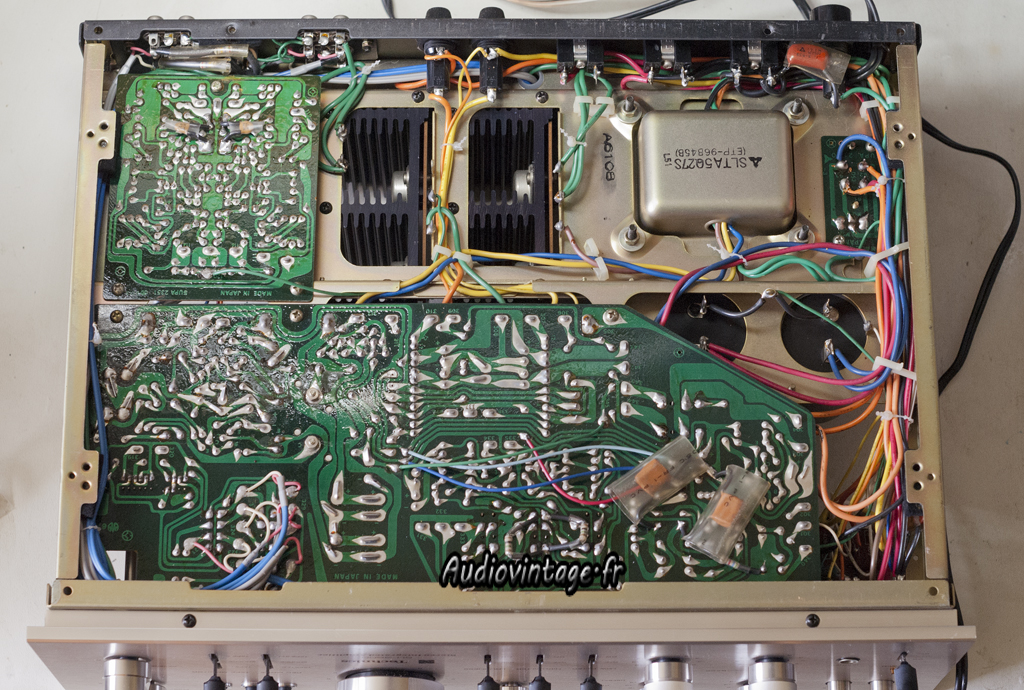

Opération « recapage » obligatoire pour ce bel exemplaire.

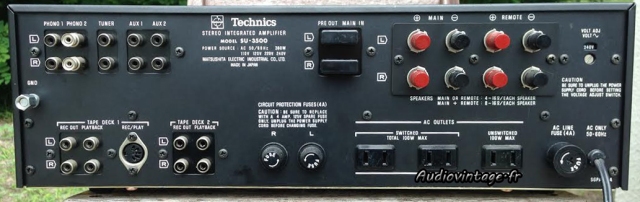

Technics SU-3500

Technics SU-3500

Technics SU-3500

Technics SU-3500

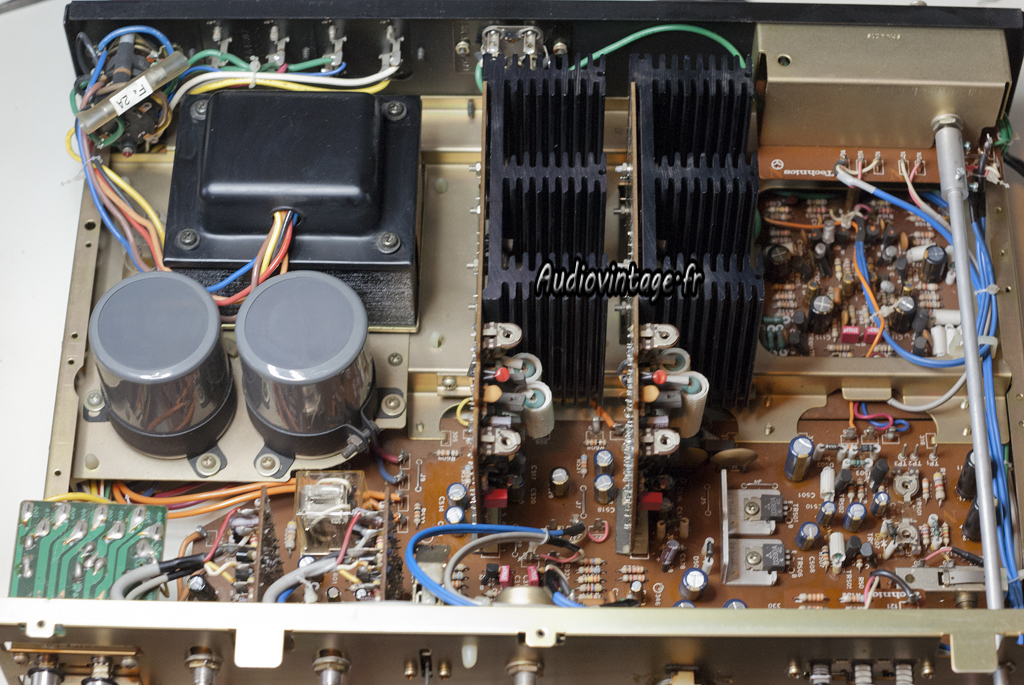

Bien rempli, câblage propre et les modules d’amplifications sont enfichables, sympa.

Technics SU-3500

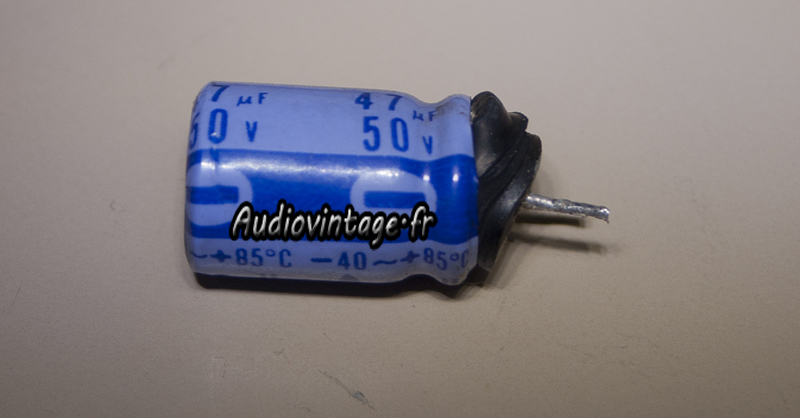

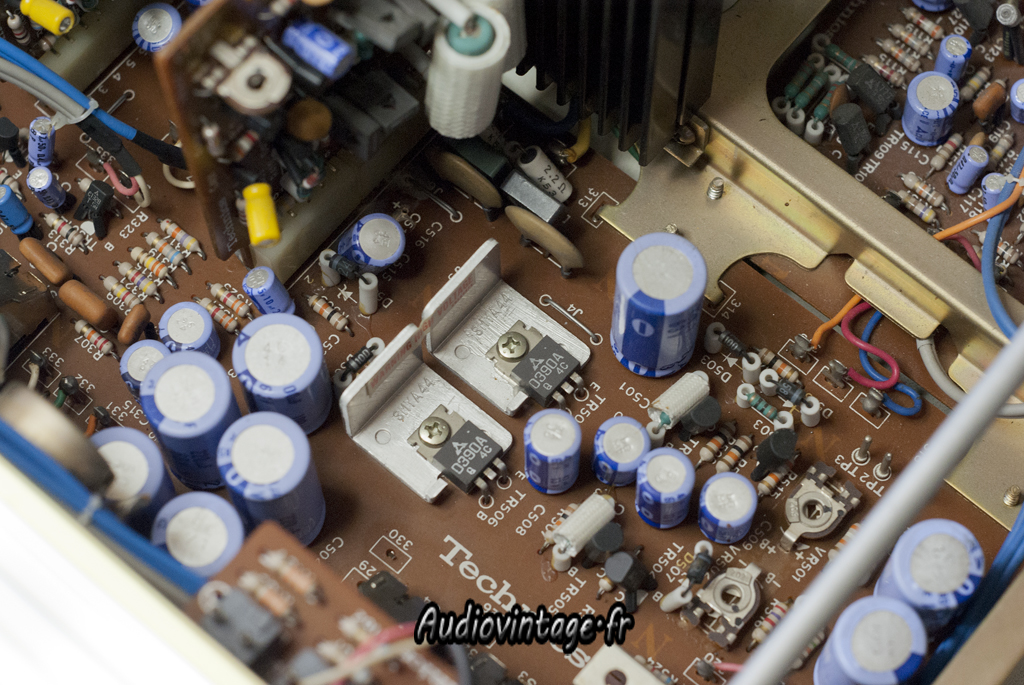

Comme on peut le voir ici, ce condensateur est complètement mort. Et ce n’est pas le seul à être dans cet état.

Technics SU-3500
La révision consiste donc entre autre au remplacement de l’intégralité des condensateurs chimiques présent dans l’appareil.

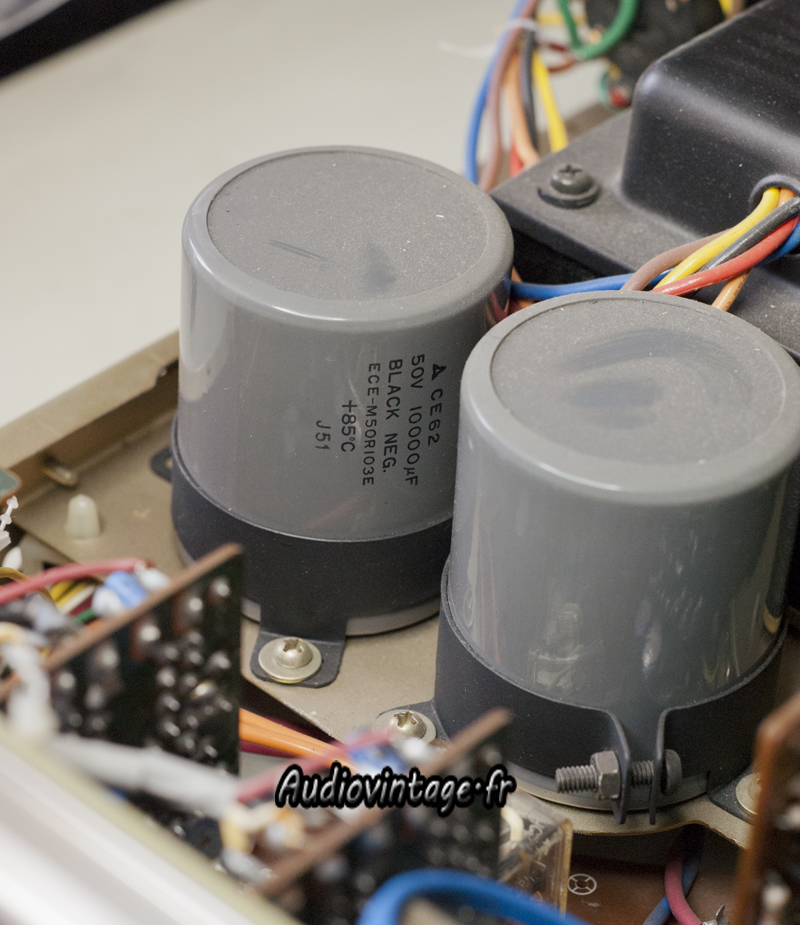

Les deux « canettes » de filtrage d’alimentation seront les seuls chimiques originaux à rester, les mesures n’appelant aucune critique.

Technics SU-3500

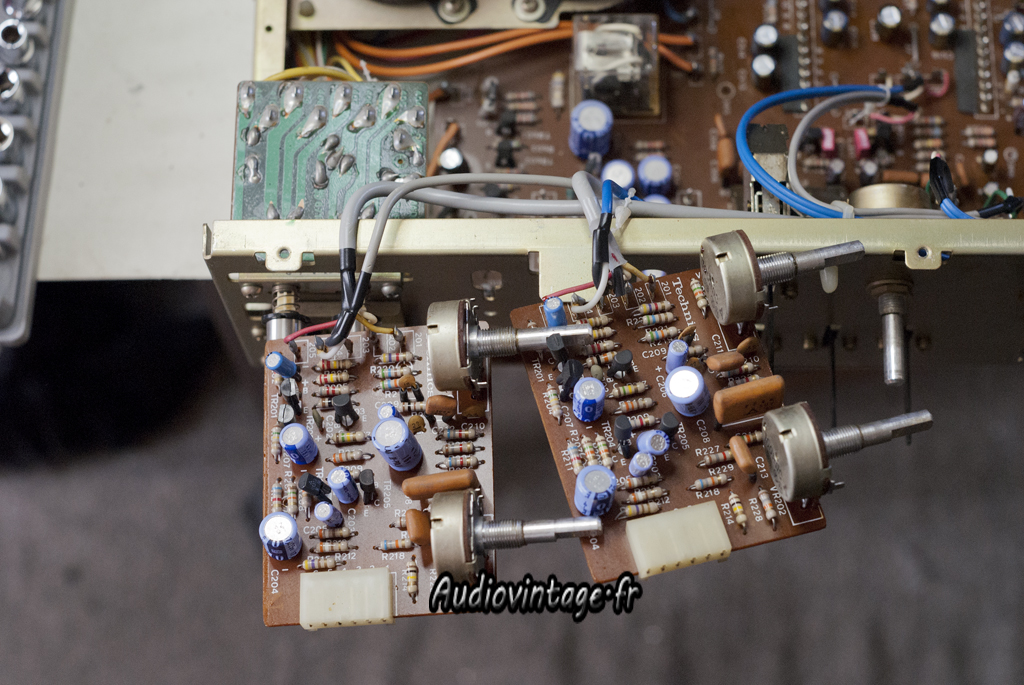

Les cartes de tonalité doivent être retirées pour procéder au remplacement des condensateurs.

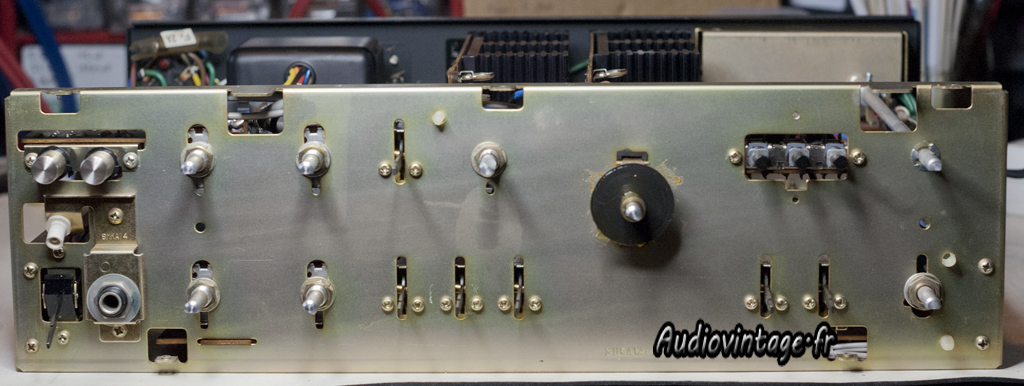

Il faut donc commencer par retirer la façade.

Technics SU-3500

Technics SU-3500

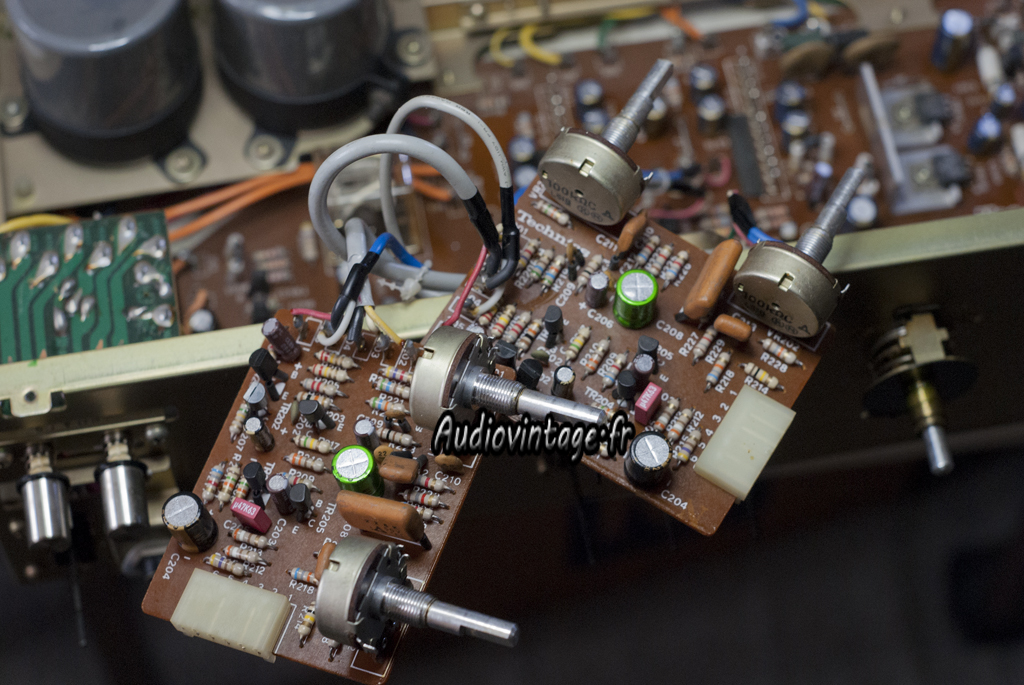

Et les cartes sont désormais bien accessibles.

Technics SU-3500
Révision effectuée.

Technics SU-3500

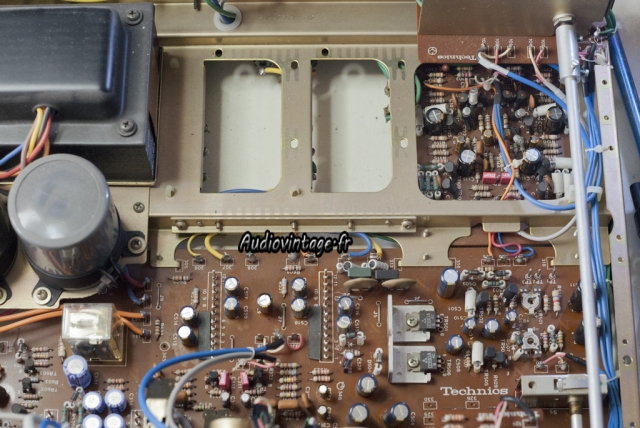

La partie phono bien planquée au fond à droite.

Technics SU-3500

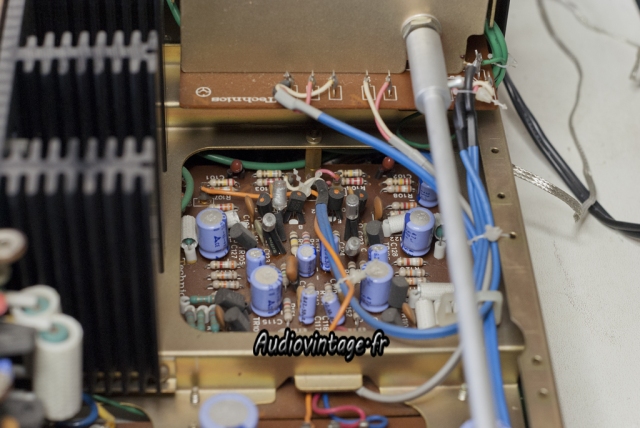

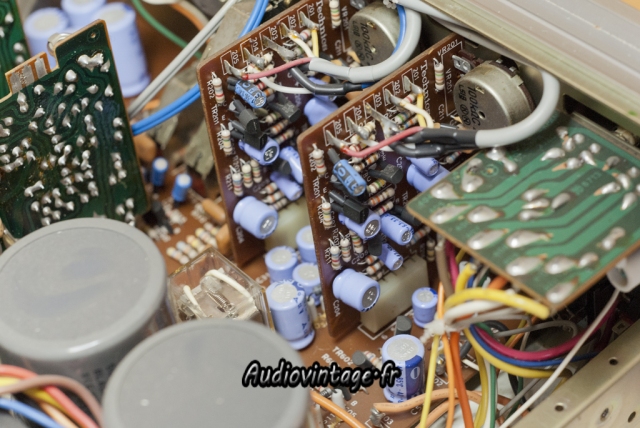

Phono révisée. Les modules d’amplifications ont été retirés et une partie de la carte principale à déjà subit un « recapage » en règle.

Technics SU-3500

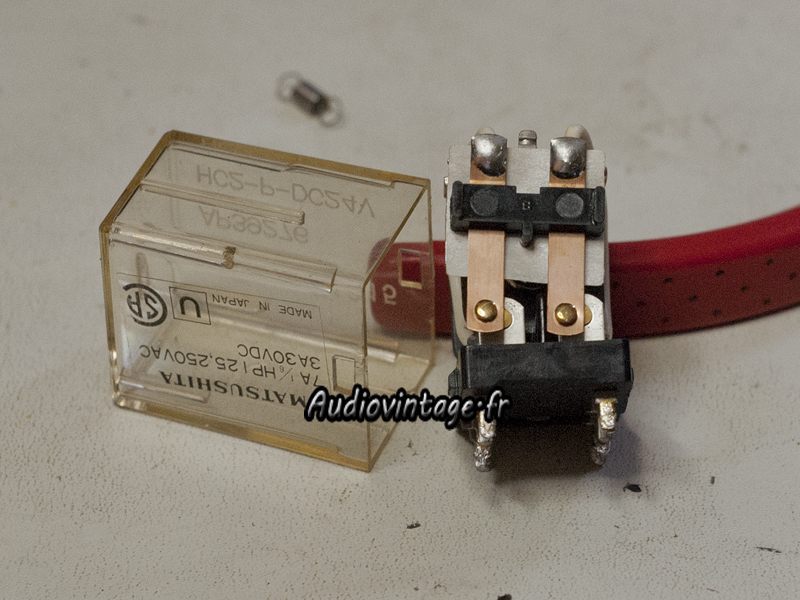

Le relais est démonté et ses contacts nettoyés.

Technics SU-3500

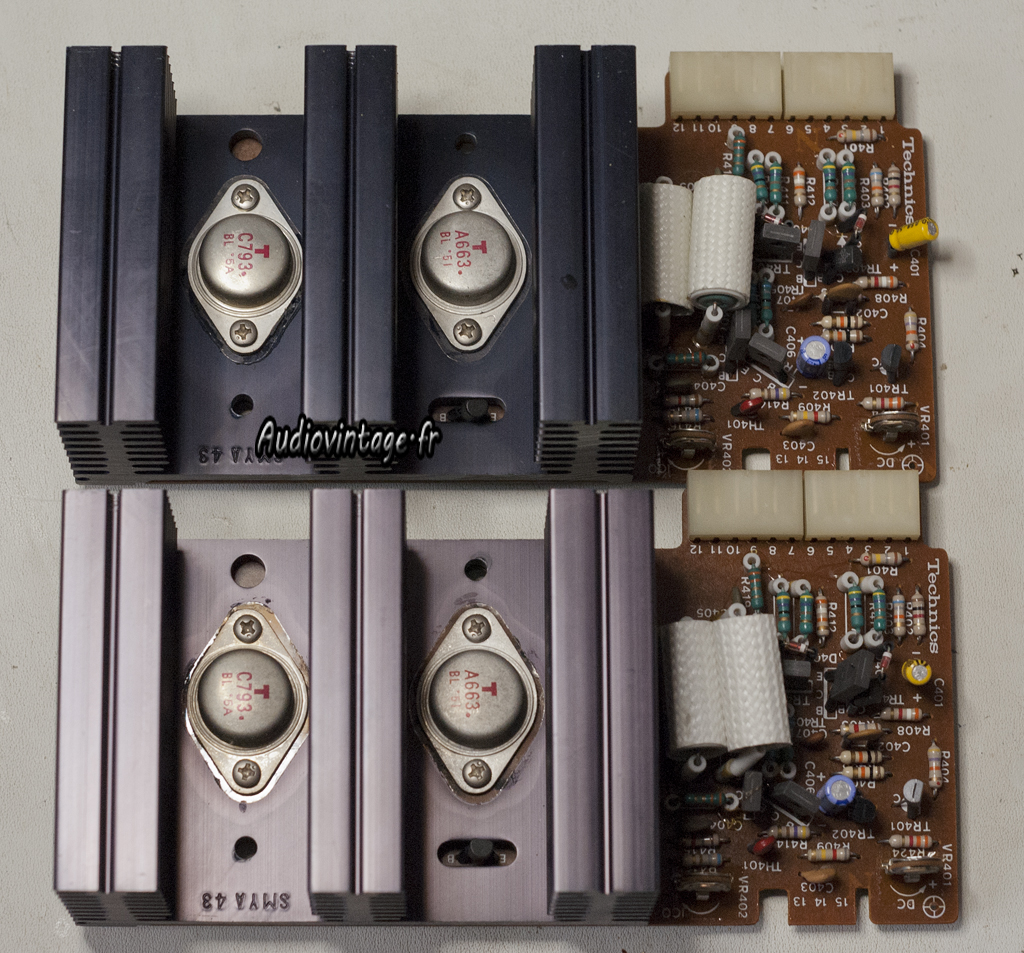

Les cartes d’amplifications.

Technics SU-3500

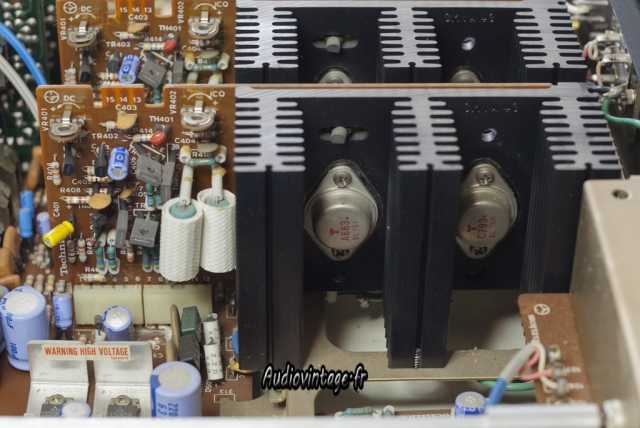

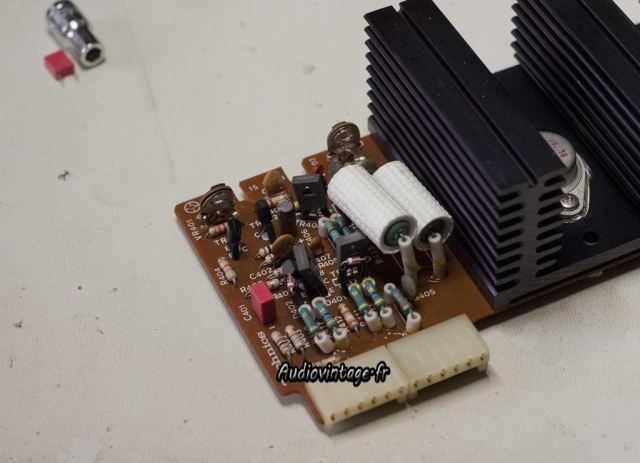

Un des deux modules révisés. Nouvelle graisse thermique sous les transistors de puissance.

Technics SU-3500
L’appareil est terminé. Les tensions d’alimentation sont ajustées tout comme l’offset et le bais, selon les données du manuel de service.
Il passe ensuite au banc de mesure UPA3 : 2×44 watts sous 8ohms, les deux canaux en charge, à 1khz, entrée aux1, à 0.06% de dht.
