McIntosh C504

McIntosh C504
Oui bon d’accord, balafré comme il est c’est moins joli c’est sur, mais sa propriétaire actuelle souhaitait qu’il soit révisé pour se faire une idée précise des qualités de l’appareil et qui sait, peut être, faire le nécessaire en ce qui concerne la façade.

McIntosh C504

McIntosh C504

McIntosh C504

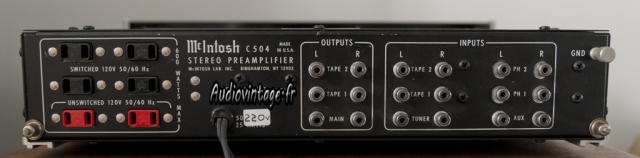

Arrivé fonctionnel, dans son jus, jamais bidouillé.
L’intervention se résume donc à un « recapage » en règle.

McIntosh C504

McIntosh C504

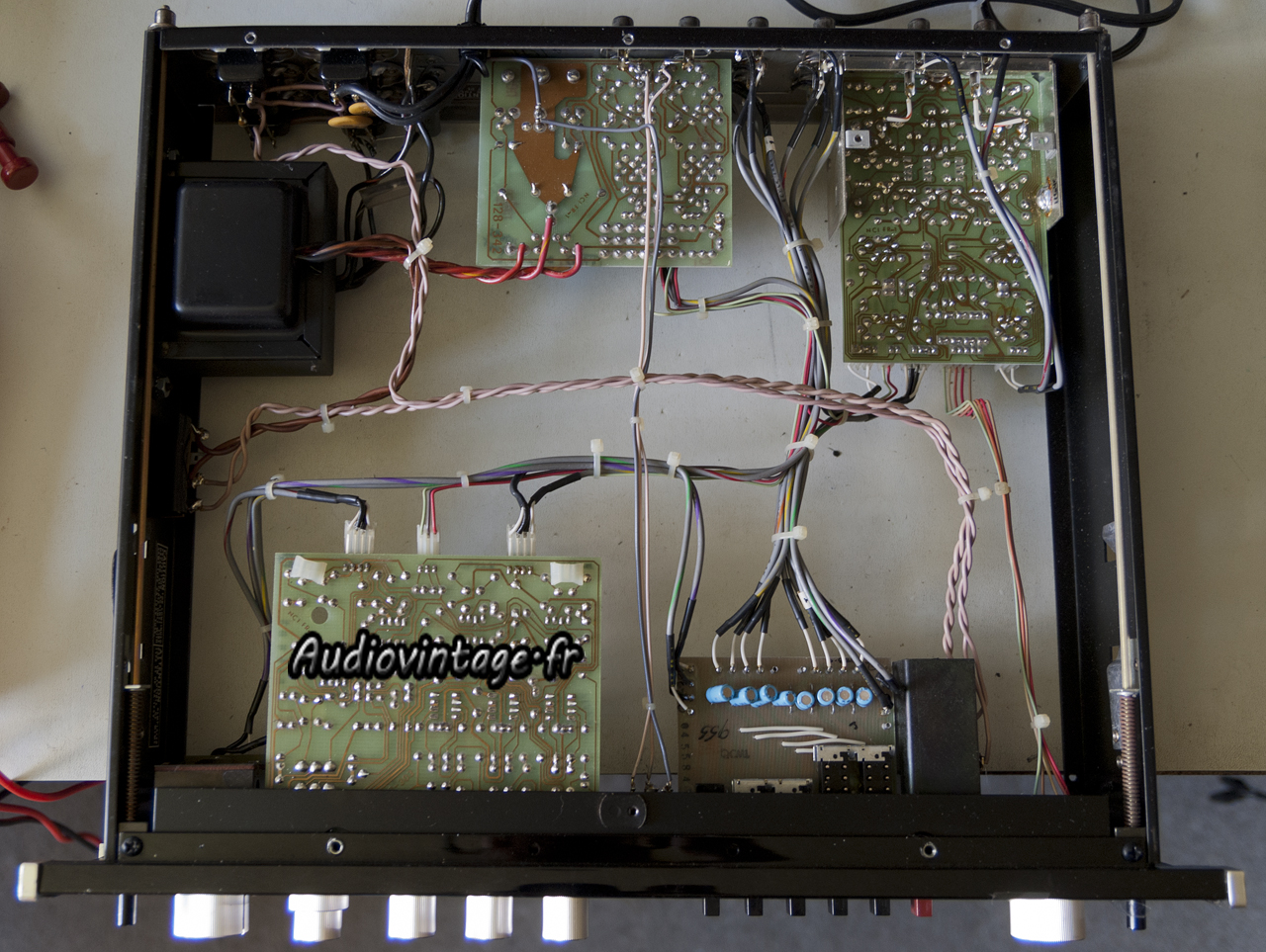

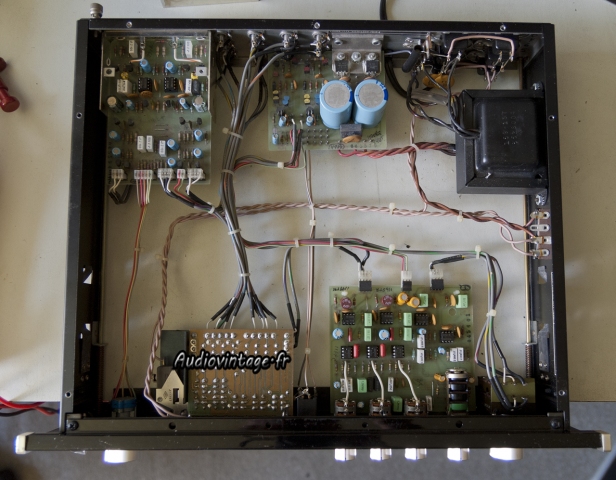

Pas grand-chose à l’intérieur, une fois les capots démontés, la structure restante est bien souple, attention lors des manipulations.

McIntosh C504

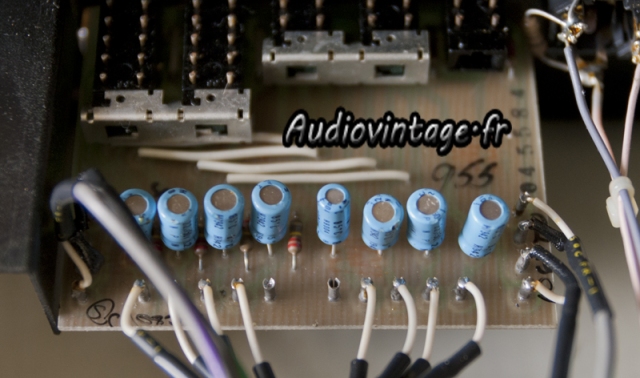

On commence par la carte « Tape switching and mode selector ».

McIntosh C504
Terminée.

McIntosh C504
McIntosh C504

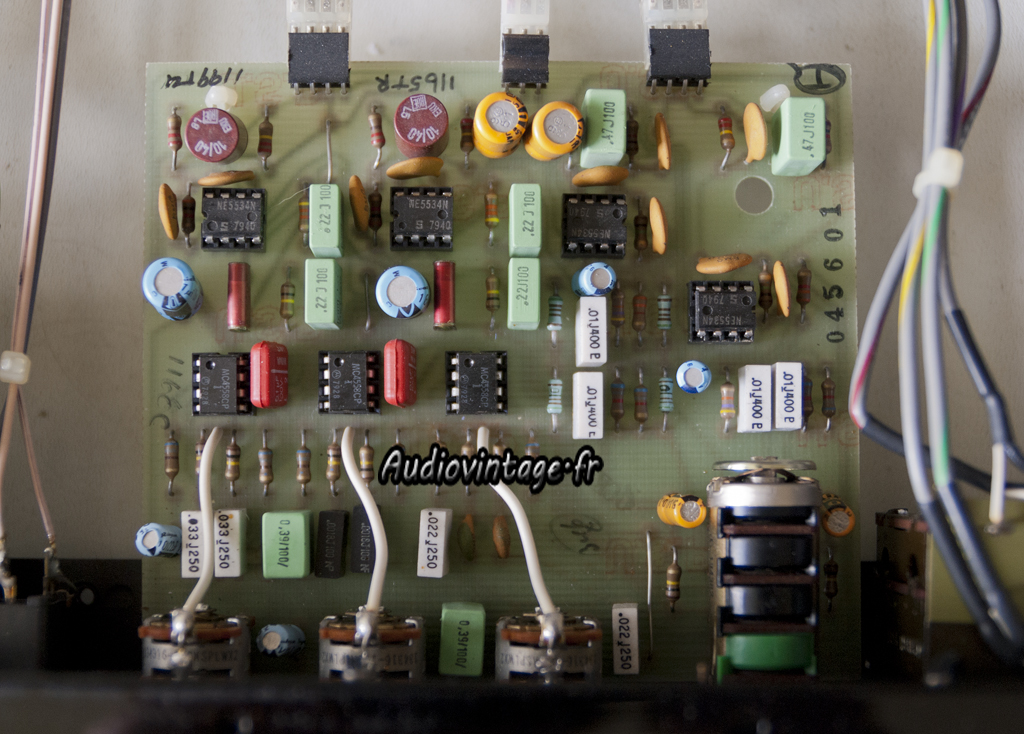

Ensuite, on saute à la carte « Equalizer Frequency ».

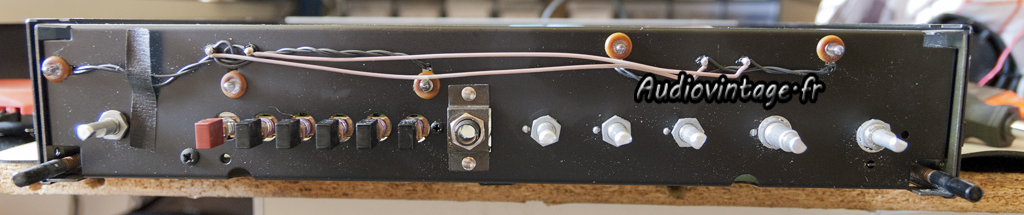

Afin d’accéder à un condensateur chimique placé juste derrière la façade, il faut procéder au démontage de celle-ci.
Ensuite on dévisse les écrous positionnés sur les potentiomètres et on peut extraire la carte.

McIntosh C504
Révisée.

McIntosh C504

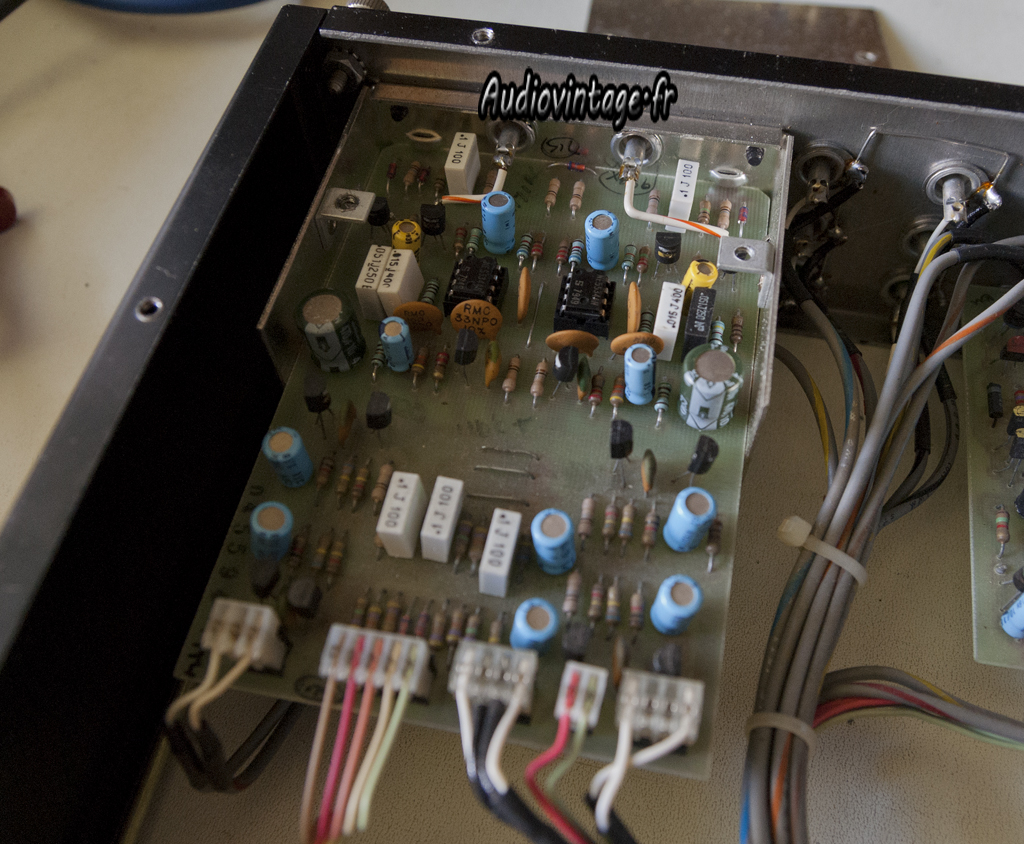

Un petit tour sur la carte « phono », deux blindages doivent être dévissés.

McIntosh C504
Finie.

SONY DSC
McIntosh C504

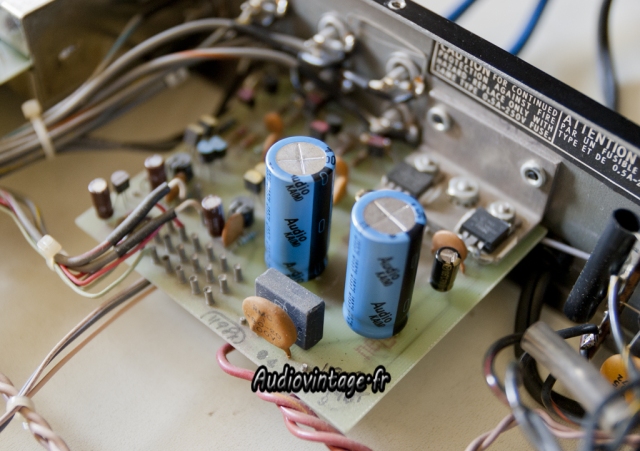

La carte d’alimentation. Les deux 3300uf 35v étaient encore frais à la mesure, j’ai néanmoins préféré les remplacer.

McIntosh C504
McIntosh C504

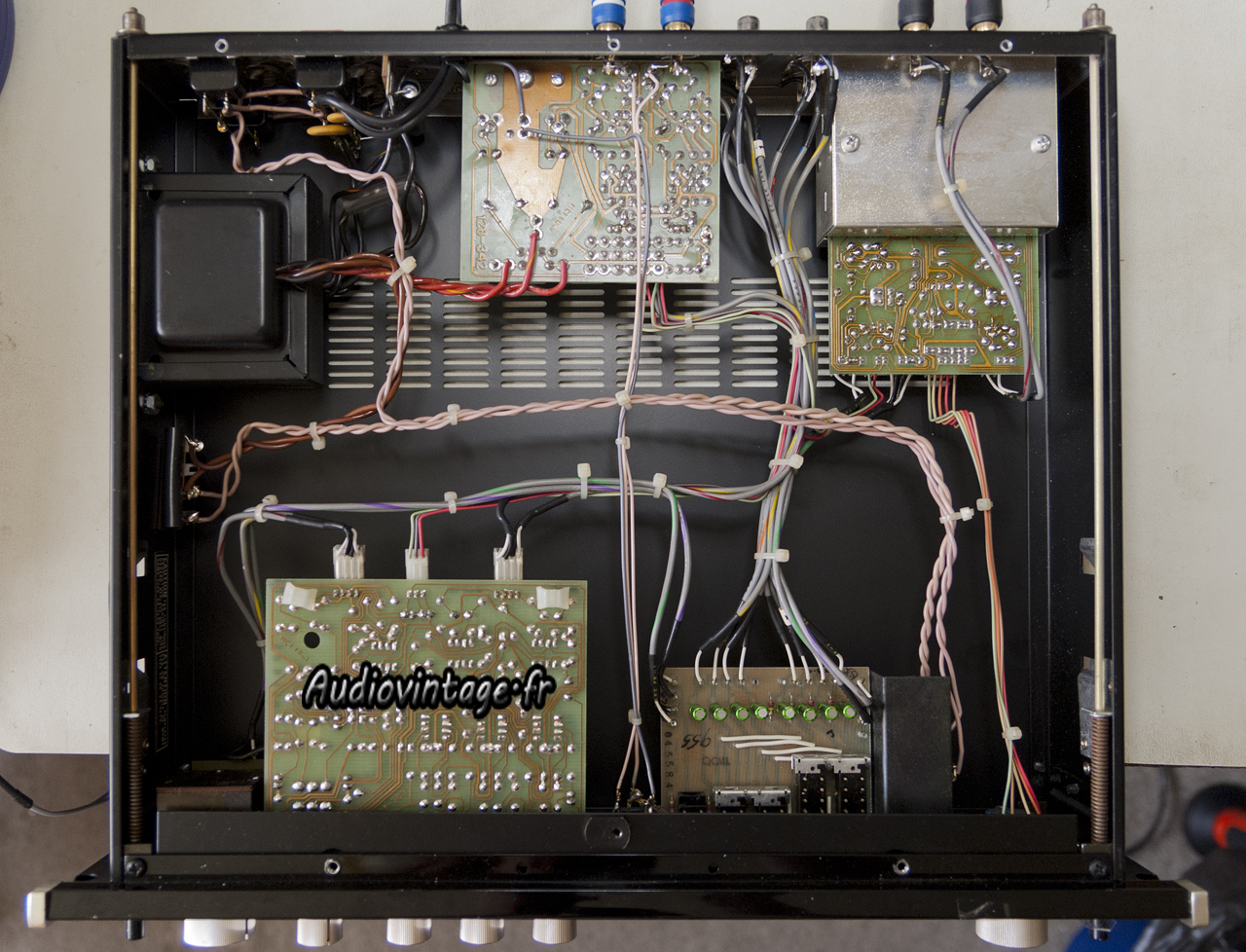

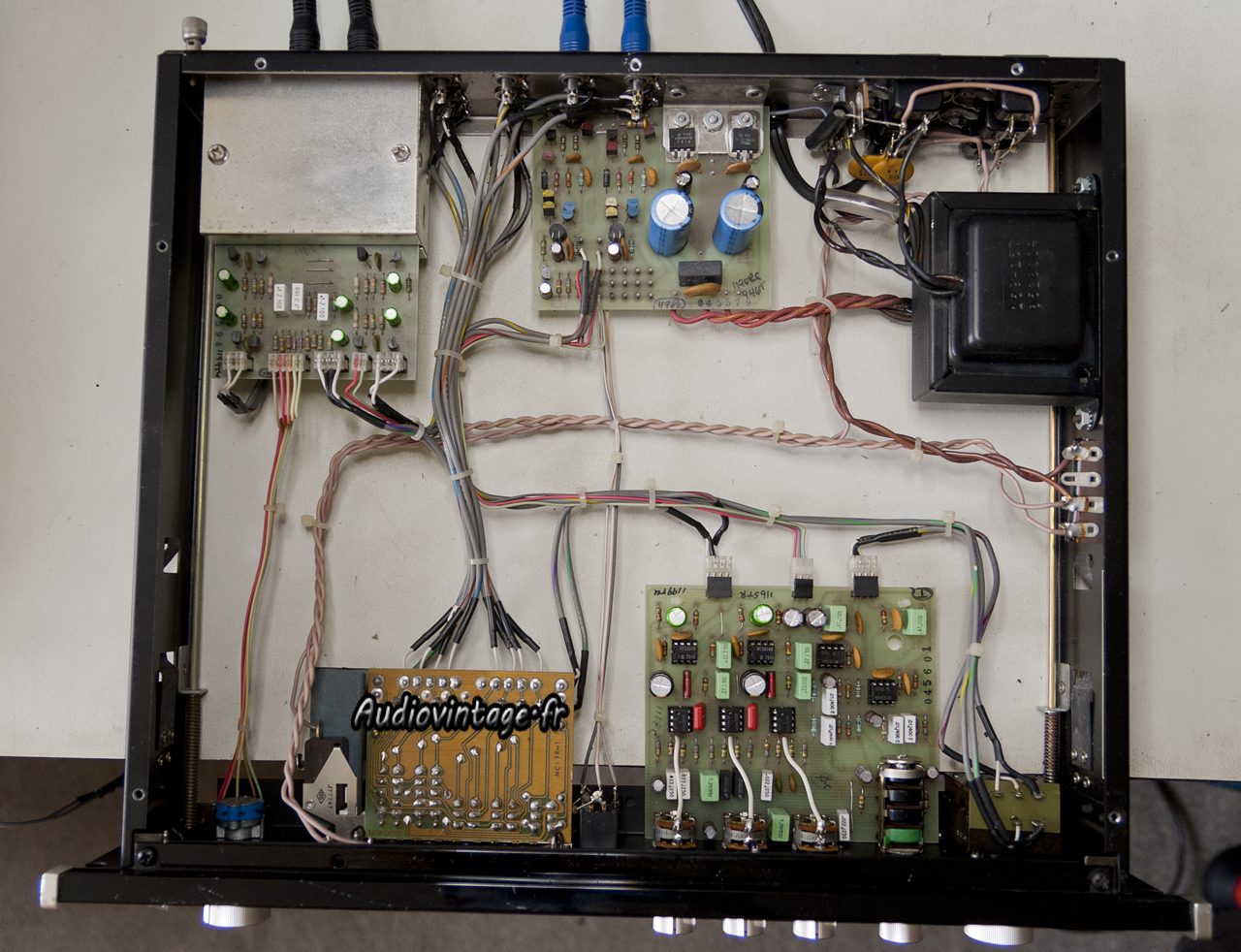

Terminé !

McIntosh C504
Sympa, on a les données techniques sur le capot !

McIntosh C504
McIntosh C504

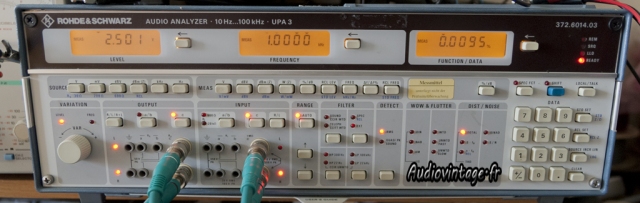

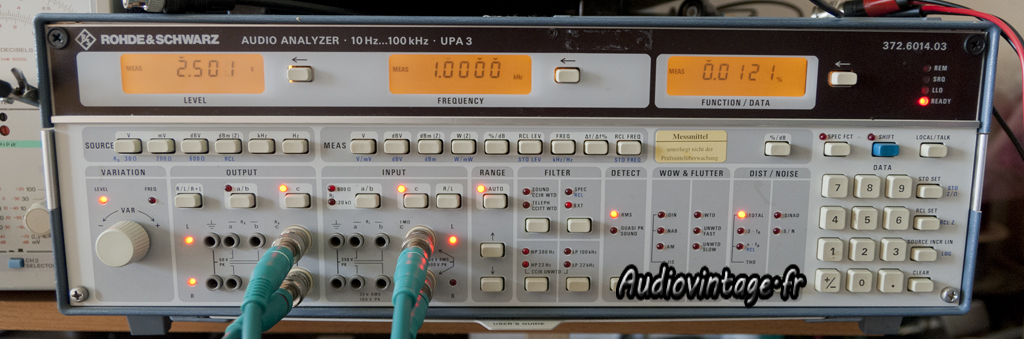

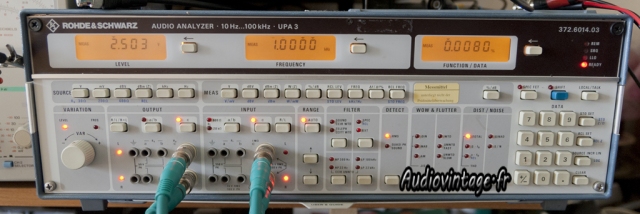

Passage au banc, sur l’entrée Aux. Sortie à 2.5v, distorsion bien inférieure au « maximum autorisé » par McIntosh.

McIntosh C504
McIntosh C504

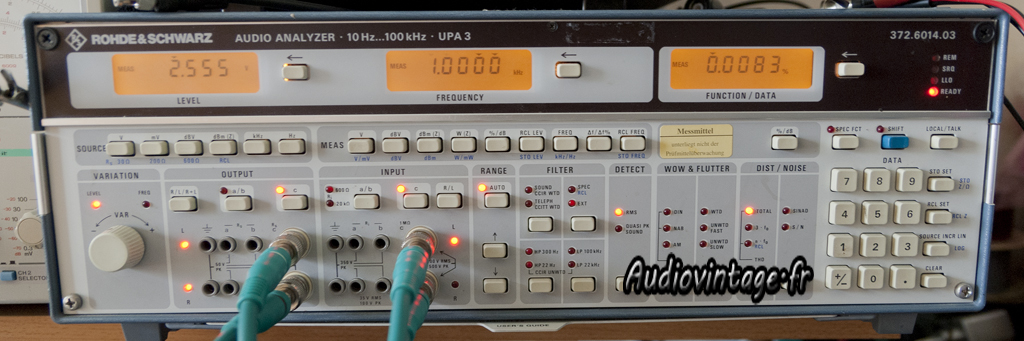

Même mesure sur les entrées phono. Ici aussi les résultats sont bons.

McIntosh C504

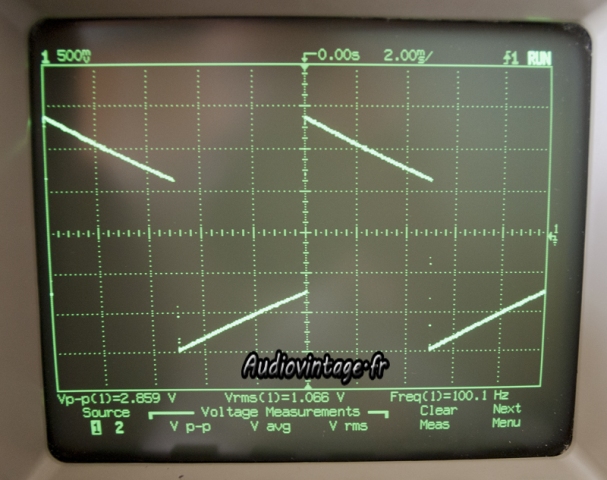

Mesure sur signal carré à 100hz, 1volt rms en sortie

McIntosh C504

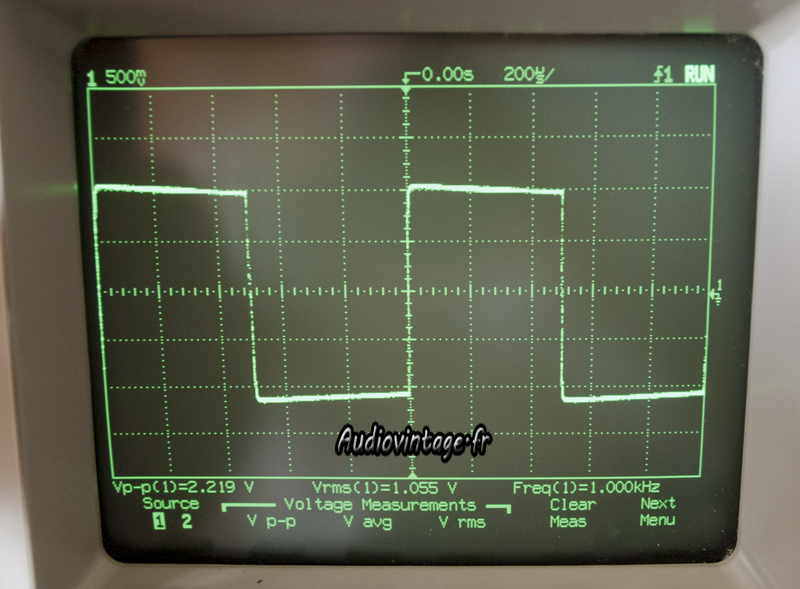

Même chose mais à 1khz.

McIntosh C504

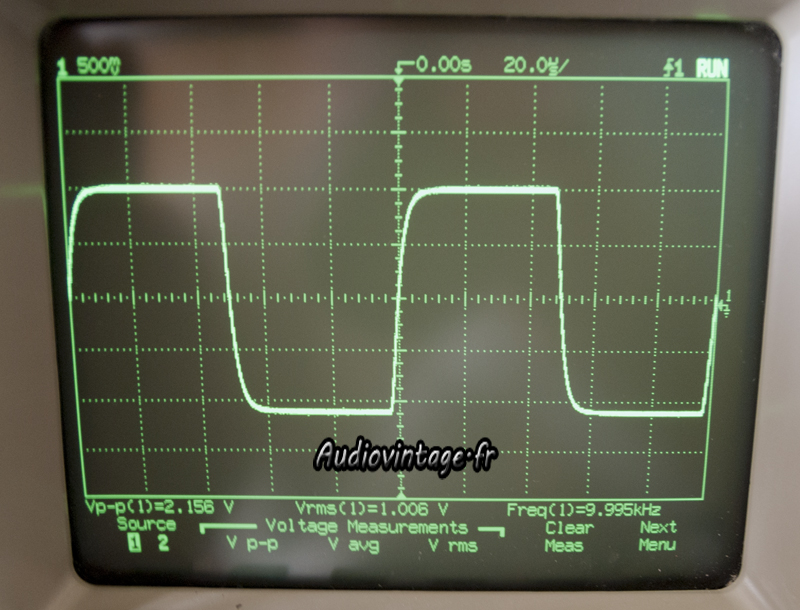

Et à 10 khz.

McIntosh C504
Pour terminer, temps de montée à 10khz.
