Cinemeccanica C/60

[Unic]

Bonjour à tous !

Je me permet de vous présenter mon prochain projet de restauration.
Comme d'habitude, je développerai l'avancement dans ce sujet.

Un petit détour en Saône et Loire m'a permis de d'acheter 4 amplificateurs ; 2 pour un ami, 2 pour moi.
Nous allons les restaurer ensemble (même si je pense que je ferai l'essentiel du boulot).

Il s'agit de 4 amplificateurs qui étaient utilisés dans un cinéma à Rotterdam en Hollande.
Lors du renouvellement des équipement, l'ancien propriétaire a eu la bonne idée d'en récupérer 4, pour qu'ils ne partent pas à la benne, ce qui fut la destinée de ceux qu'il n'a pas pas pu emporter .

Cet aimable monsieur nous a donc apporté en France et conservé pendant plus de 20 ans, 4 amplificateurs de référence Cinemeccanica C/60, qu'il n'a jamais remis en route !
je l'en remercie et lui souhaite bonne continuation dans sa nouvelle destination, l'Espagne.

Ce sont des push-pull de EL34, avec deux 12Au7 en entrée.
Les caractéristiques seront détaillées plus bas.

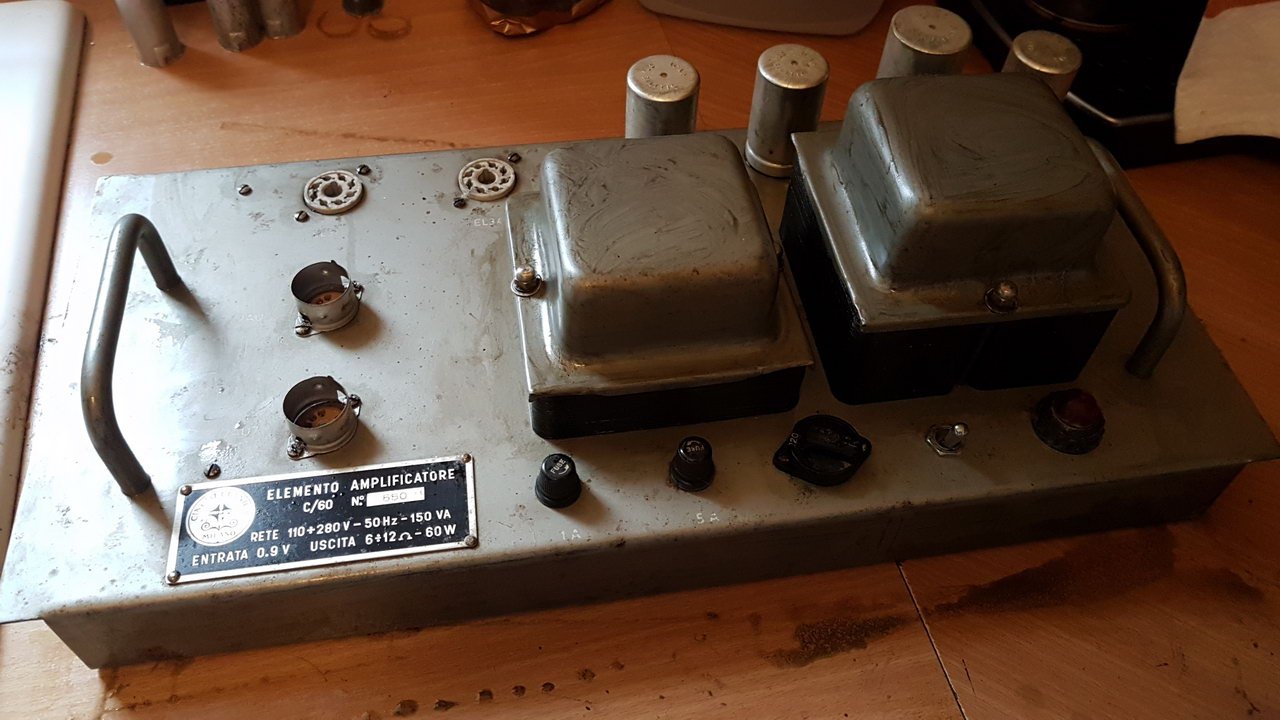

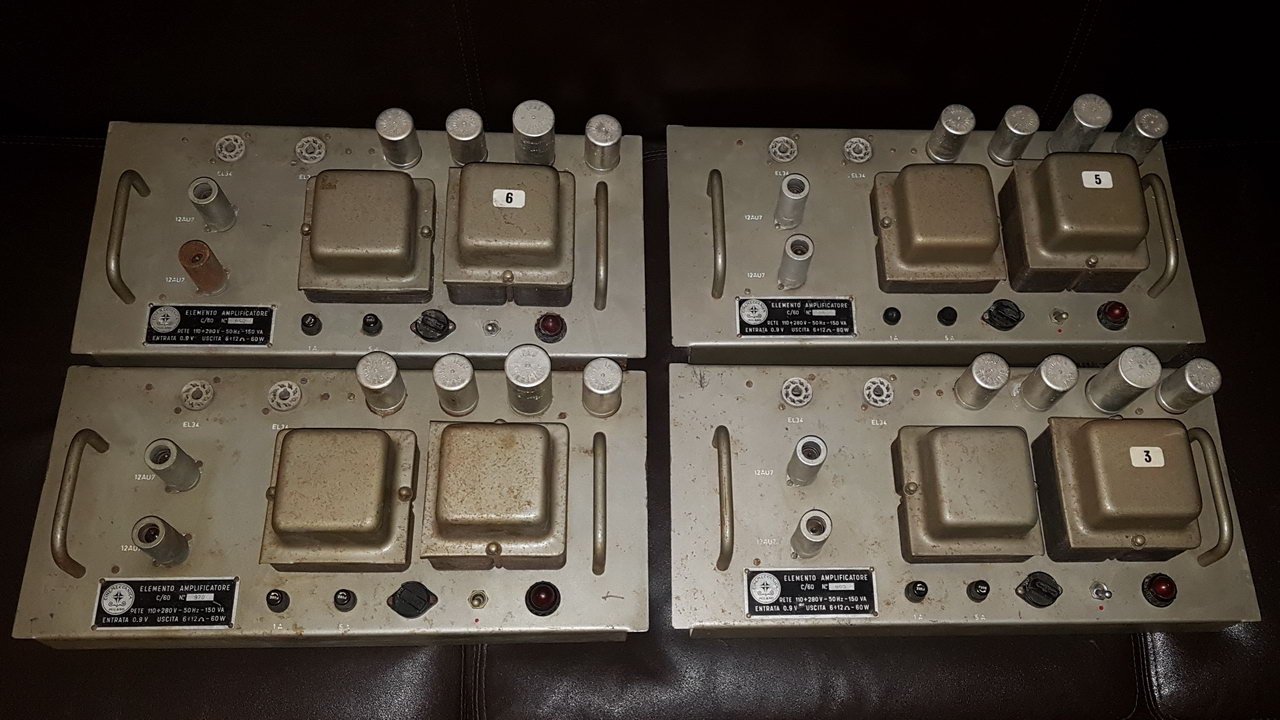

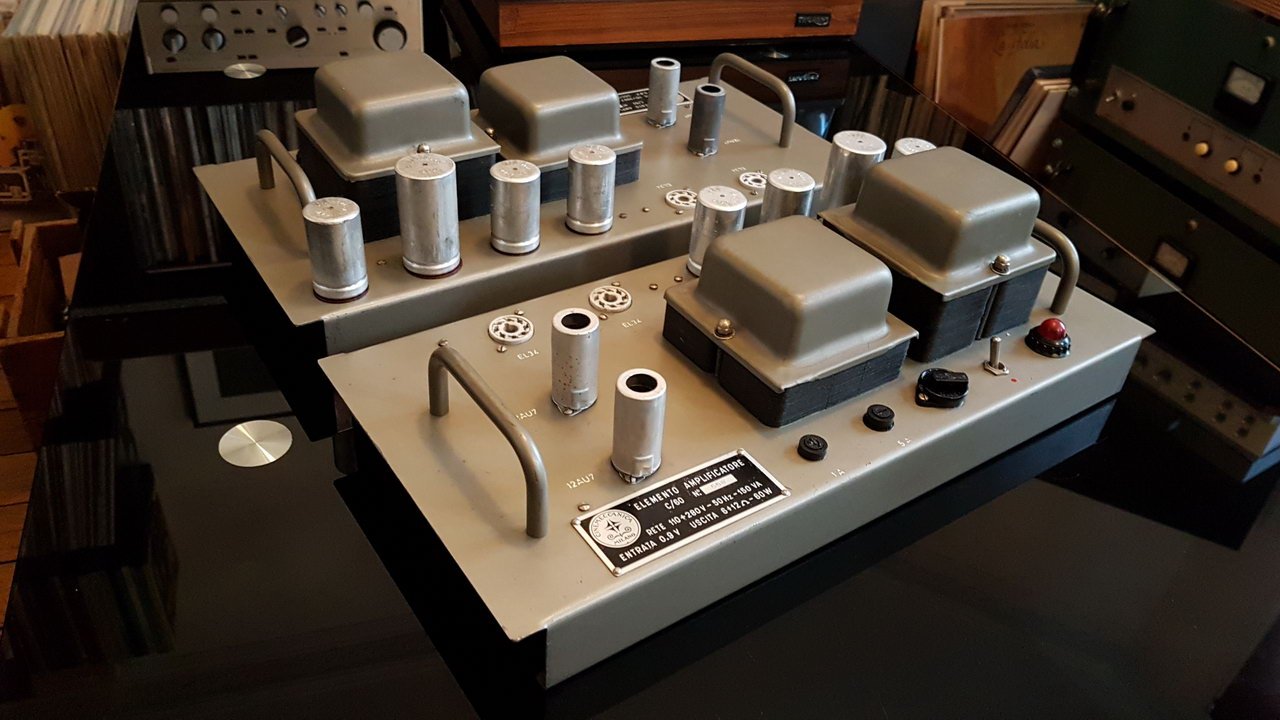

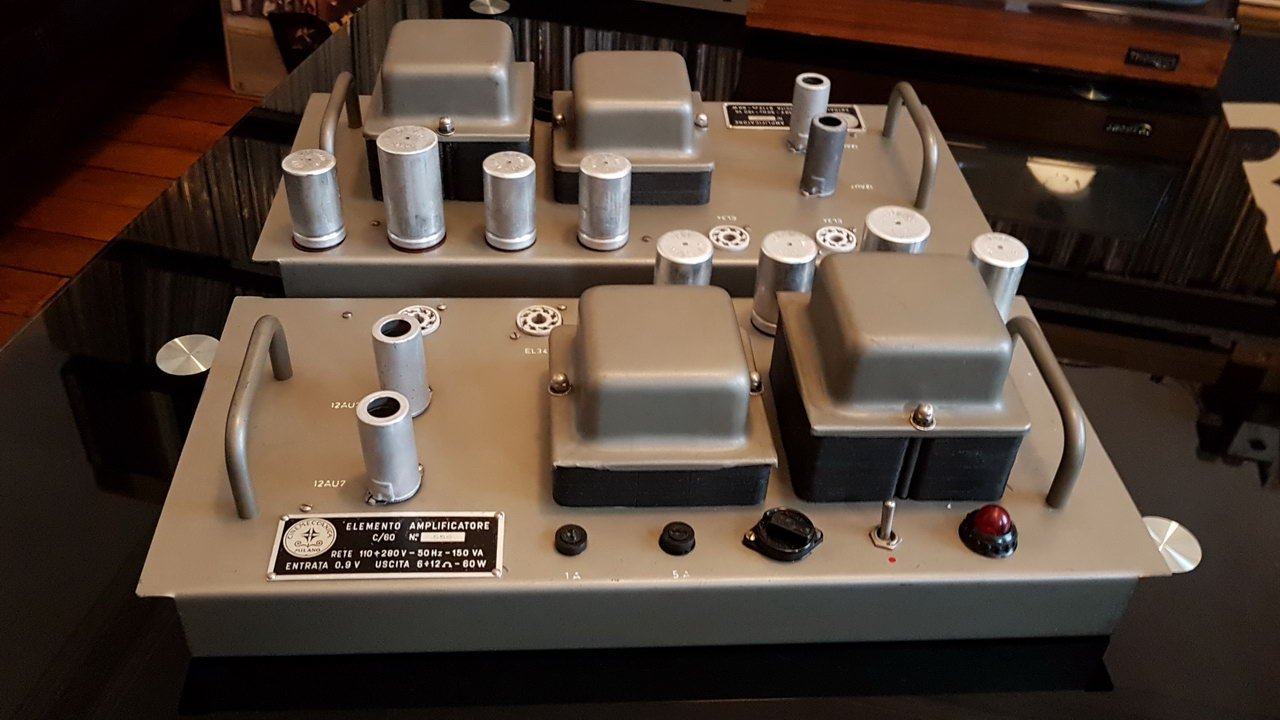

Voici les photos à leur arrivée chez moi.
.








[Unic]

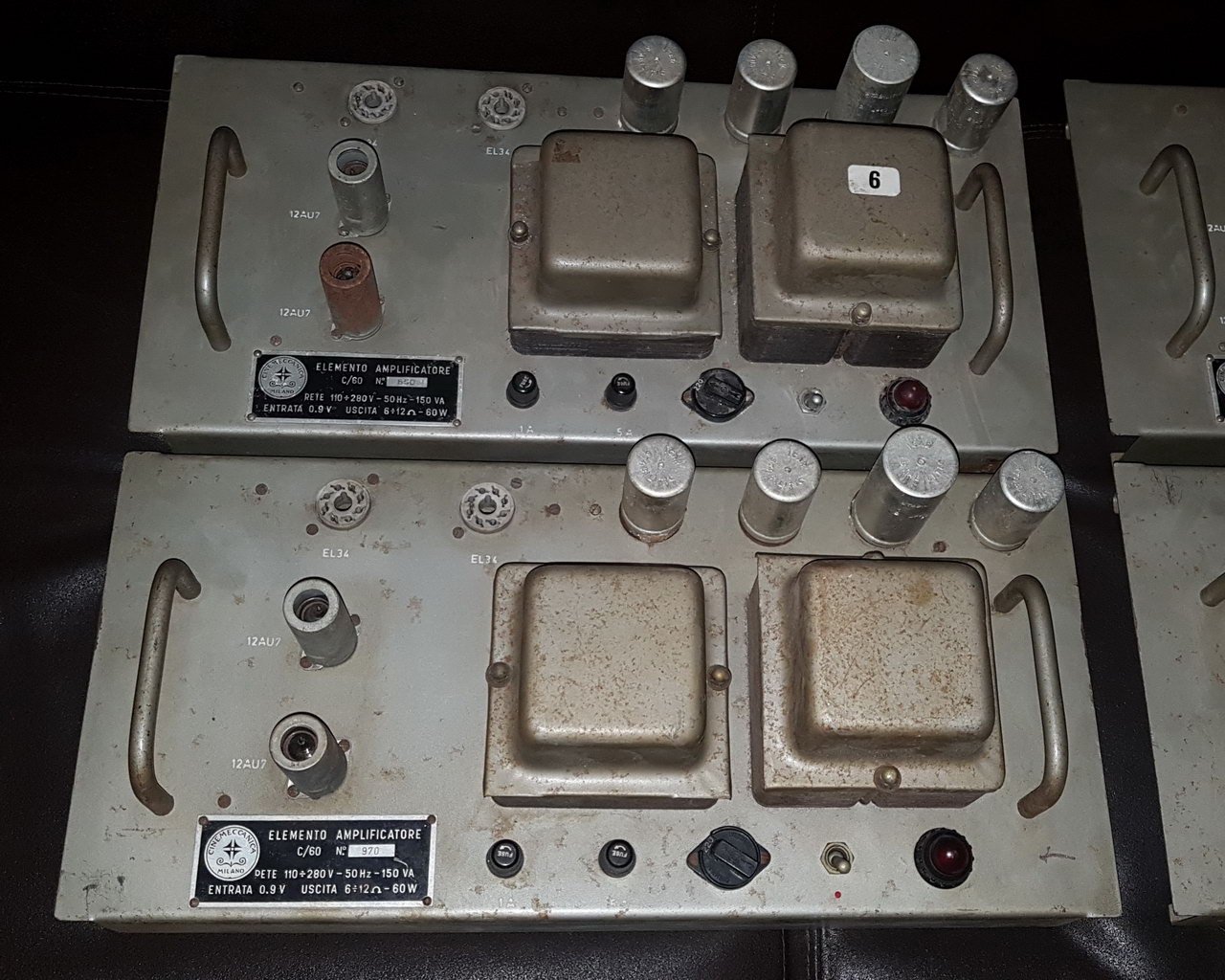

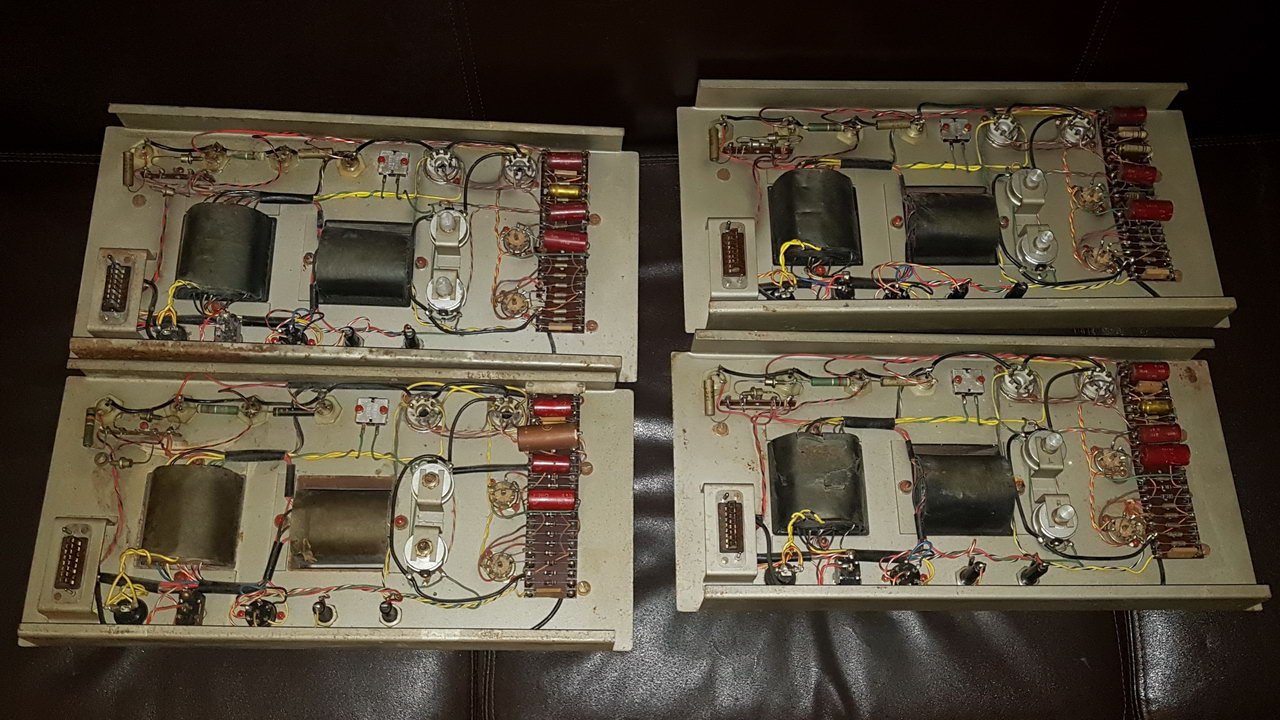

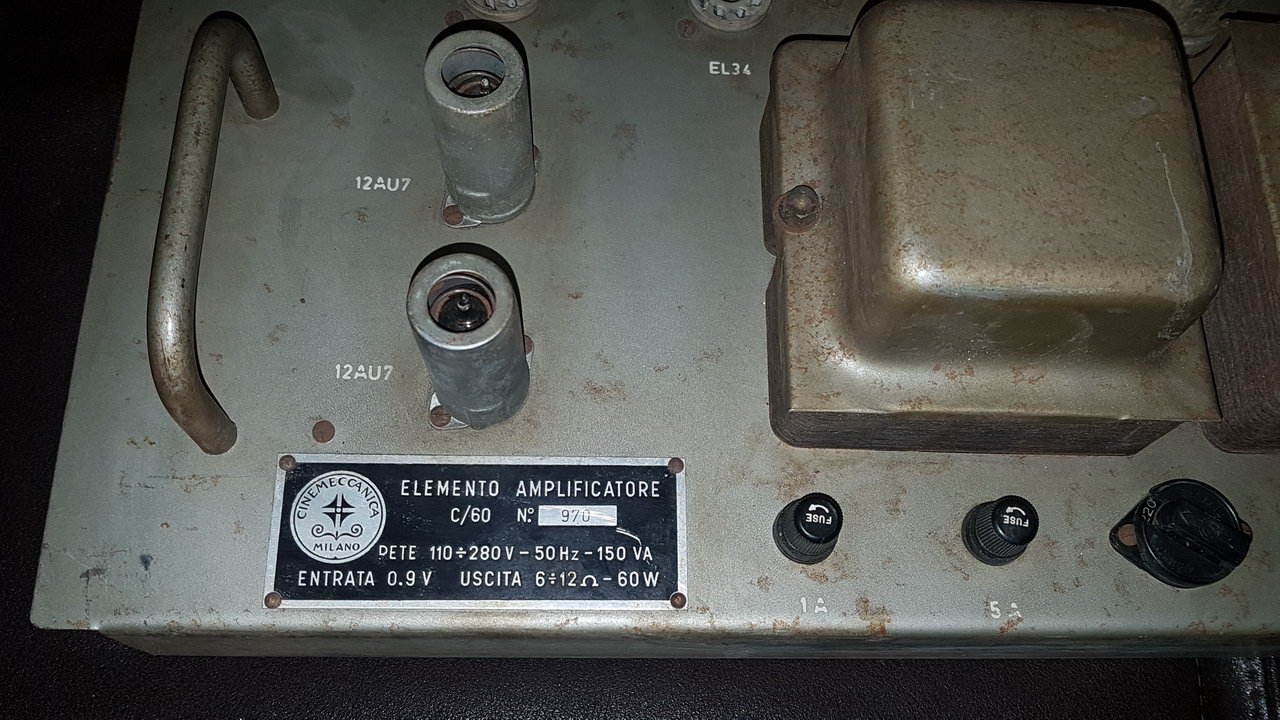

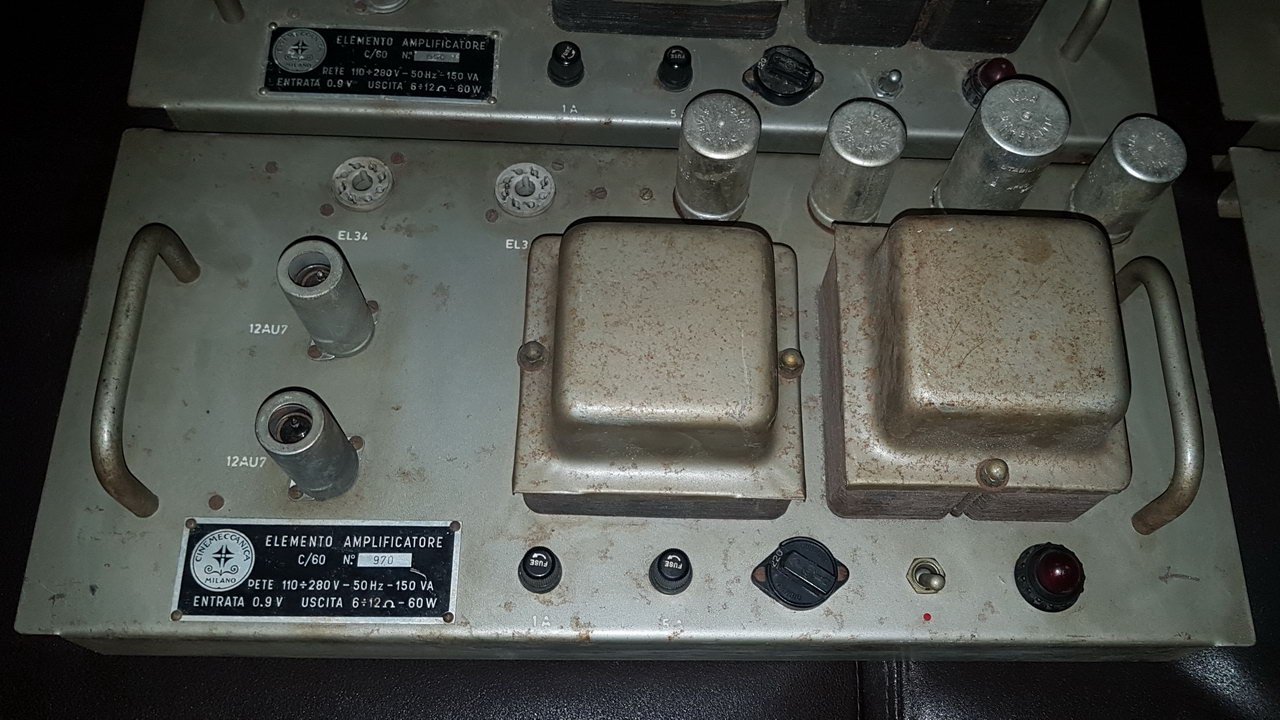

Comme vous pouvez le constater, ils ont quasi dans leur jus.
Poussière, piquage et rouille incluse.

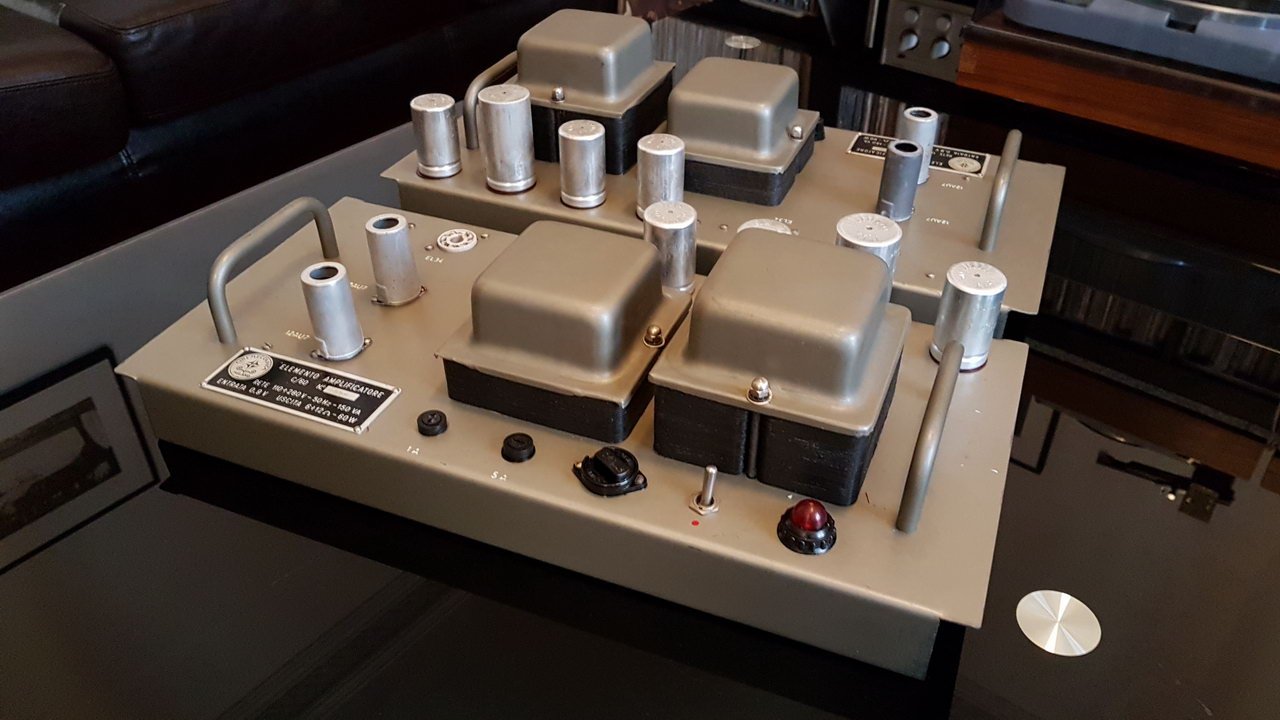

Hier, j'ai entrepris de refaire une beauté à mes exemplaires. Même, si l'un de ceux-ci était le plus attaqué par la rouille, j'ai choisi le duo avec des numéros de série proches (550 et 558).

La première étape a donc été d'éliminer cette rouille. Pour cela j'utilise un destructeur de rouille, qui s'applique au pinceau, et que l'on laisse agir 30 minutes avant de le nettoyer.
Fort du bon résultat sous le châssis, cela sans altérer la peinture (fallait tester avant). Je décida de l'appliquer sur les capots des transformateurs.
Fort de l'excellent résultat sur les capots, je décida de l'appliquer sur l'ensemble du châssis. Encore une fois en faisant un test au préalable sur un partie moins visible (indispensable car parfois la peinture et/ou le marquage ne résiste pas).
.


.

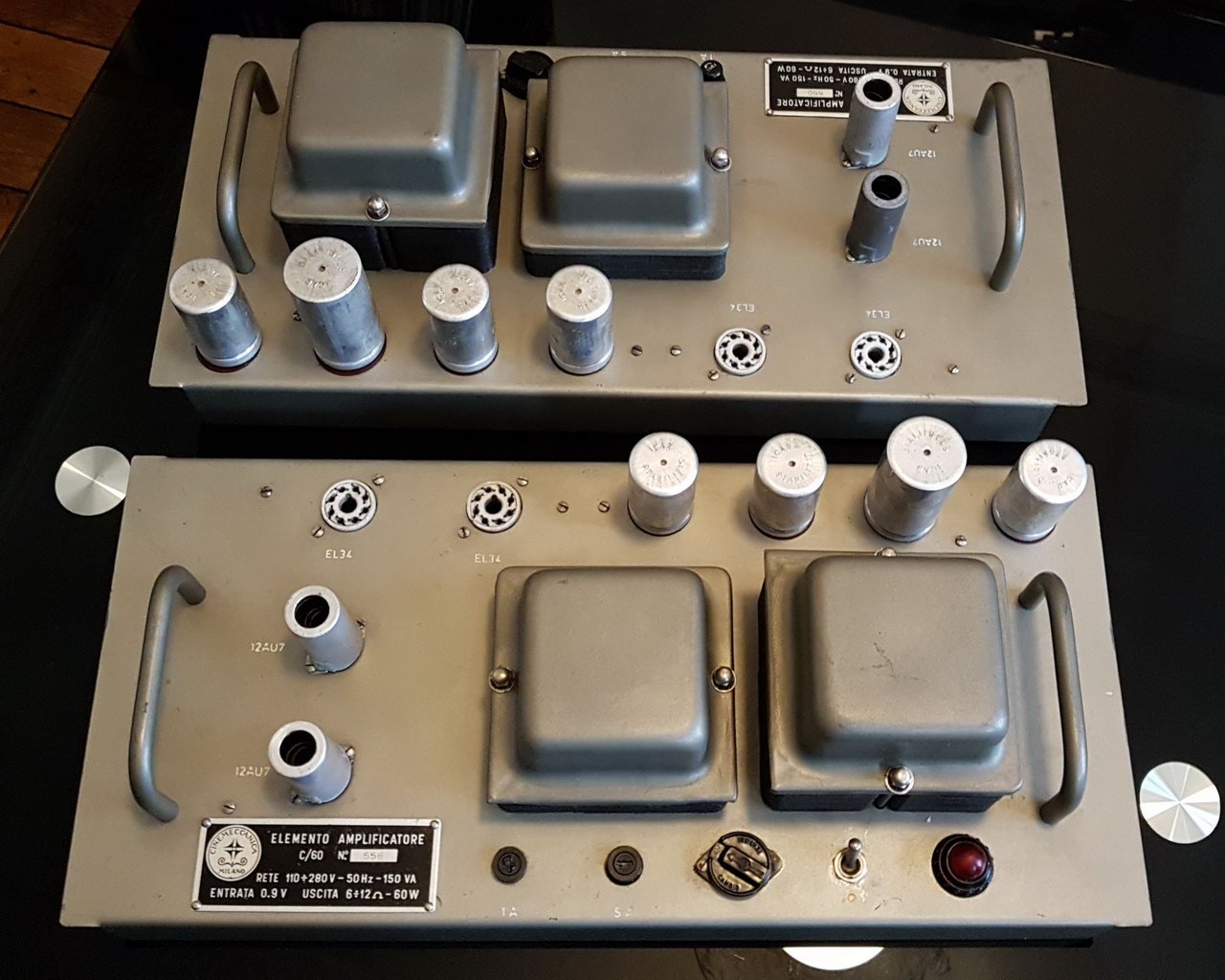

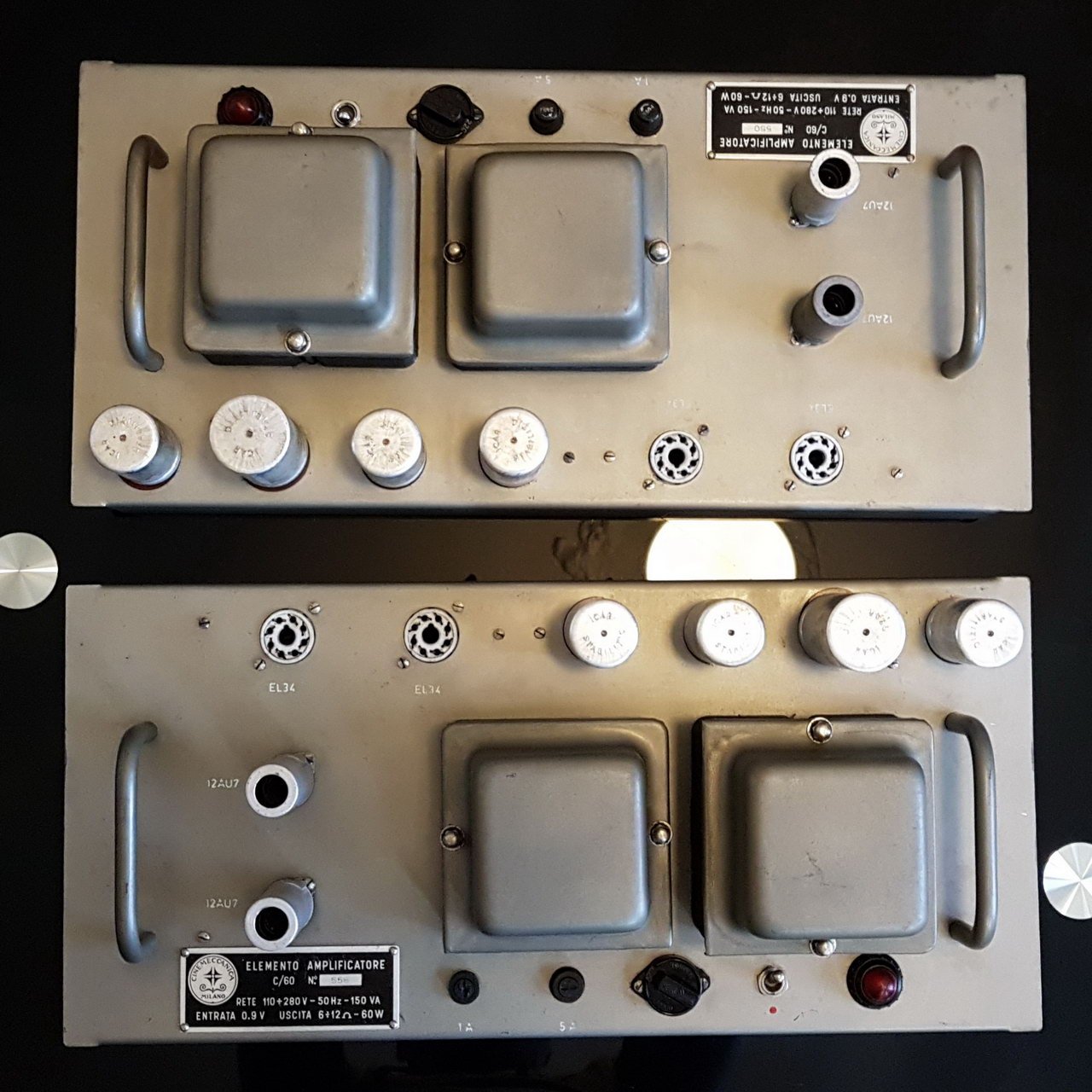

Après une légère abrasion au papier de verre,à grains très fin et déjà très très usée. Un essuyage au chiffon, puis un rincage avec un solution détergente, voici le résultat.
Je suis, ma foi, fort satisfait.
.

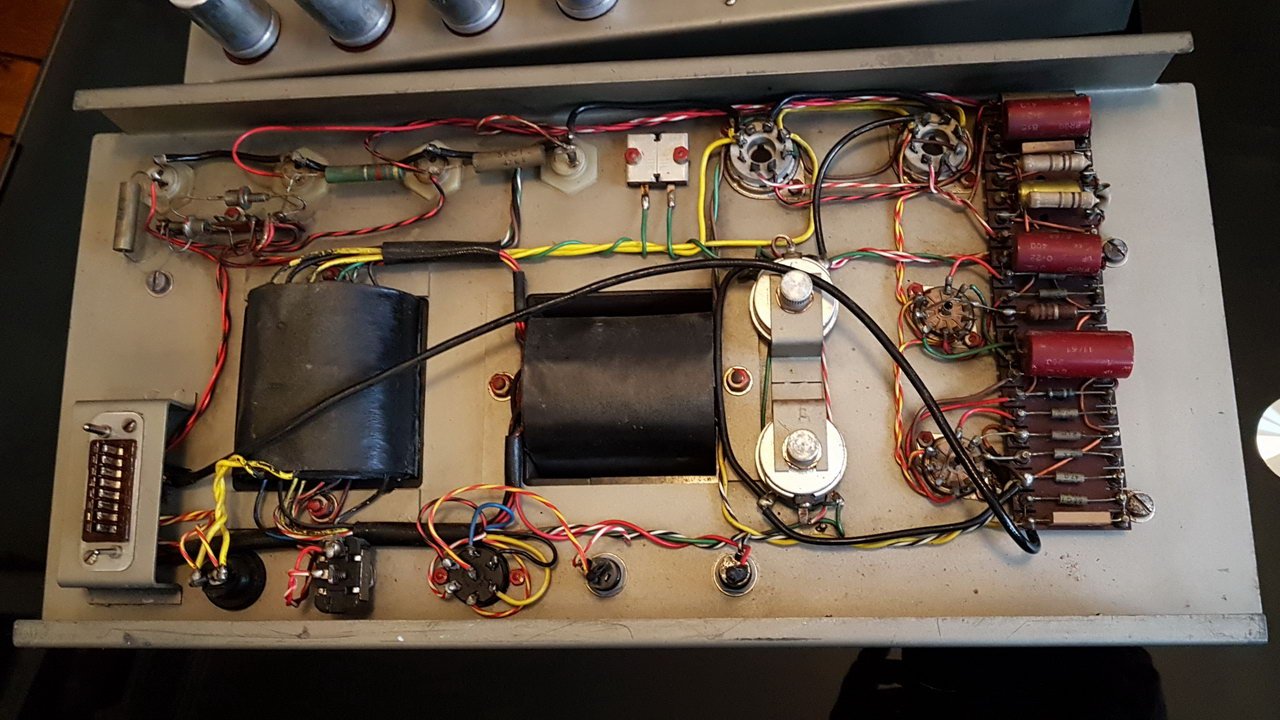

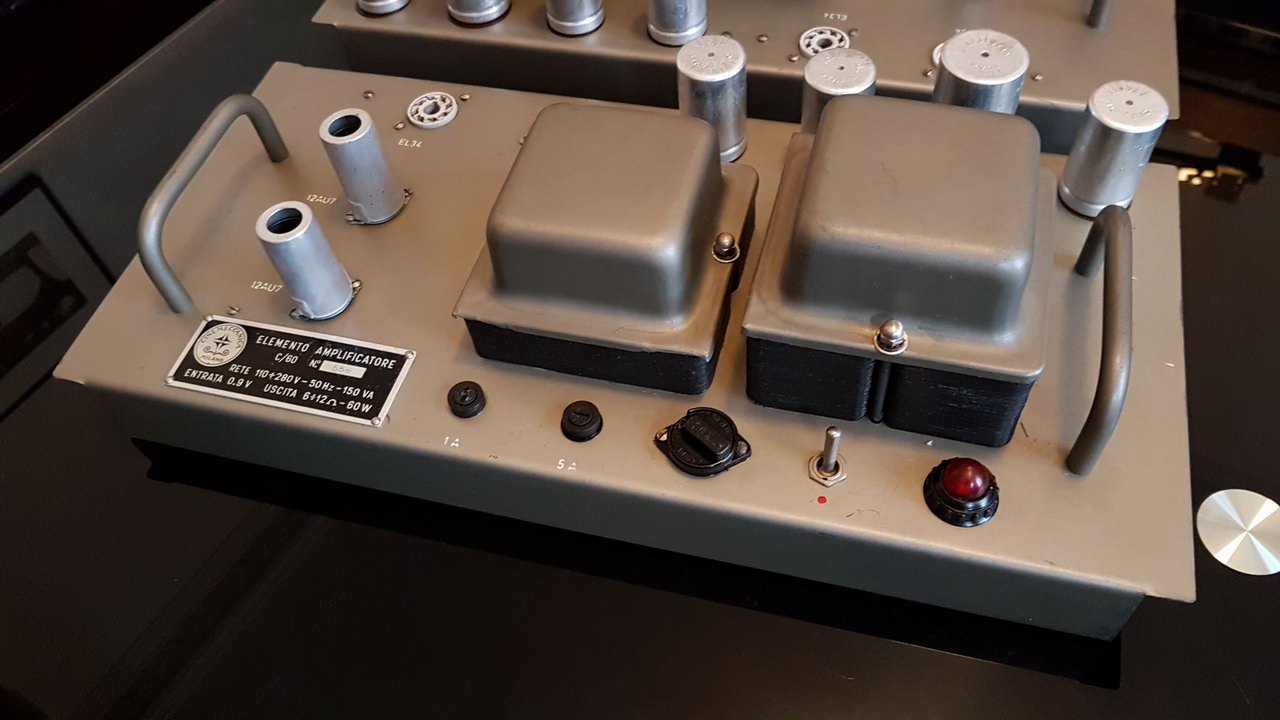

[Unic]

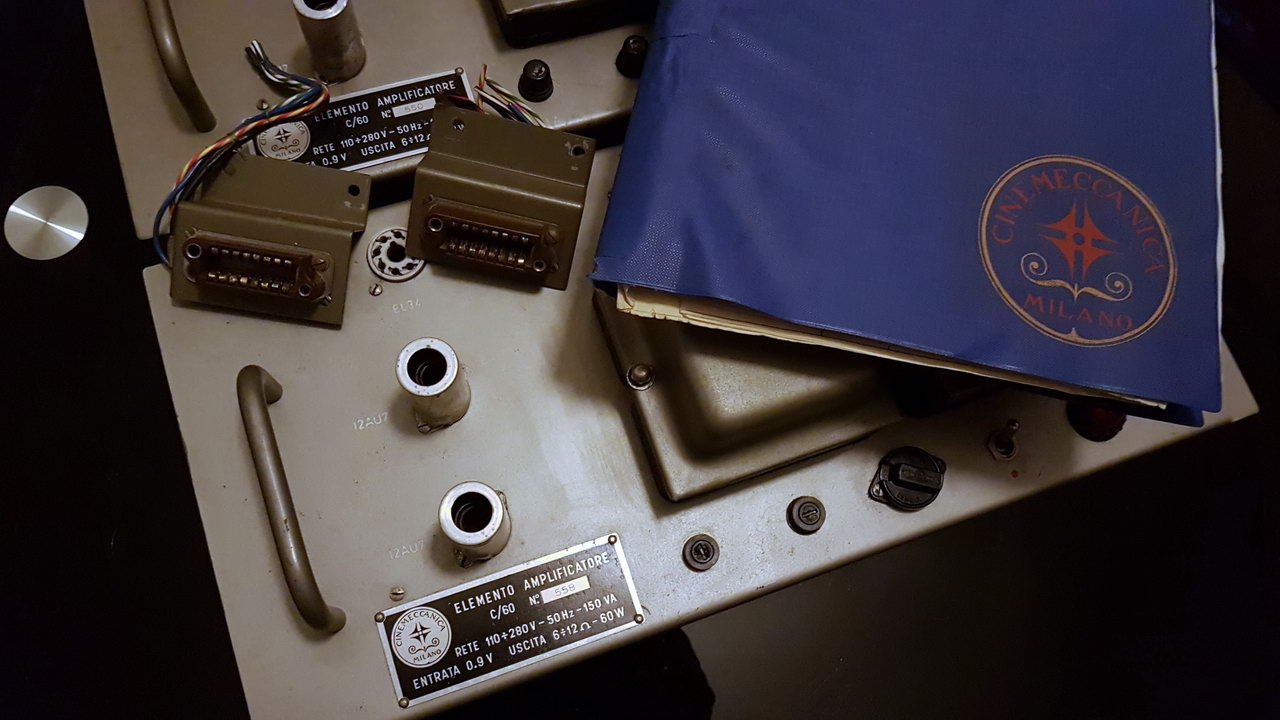

Vous remarquerez :
- les cabochons vissés sur les potentiomètres de réglages de bias,
- qu'une des cartes à cosses en bakélite a quelques extrémités cassées, il faudra y remédier,

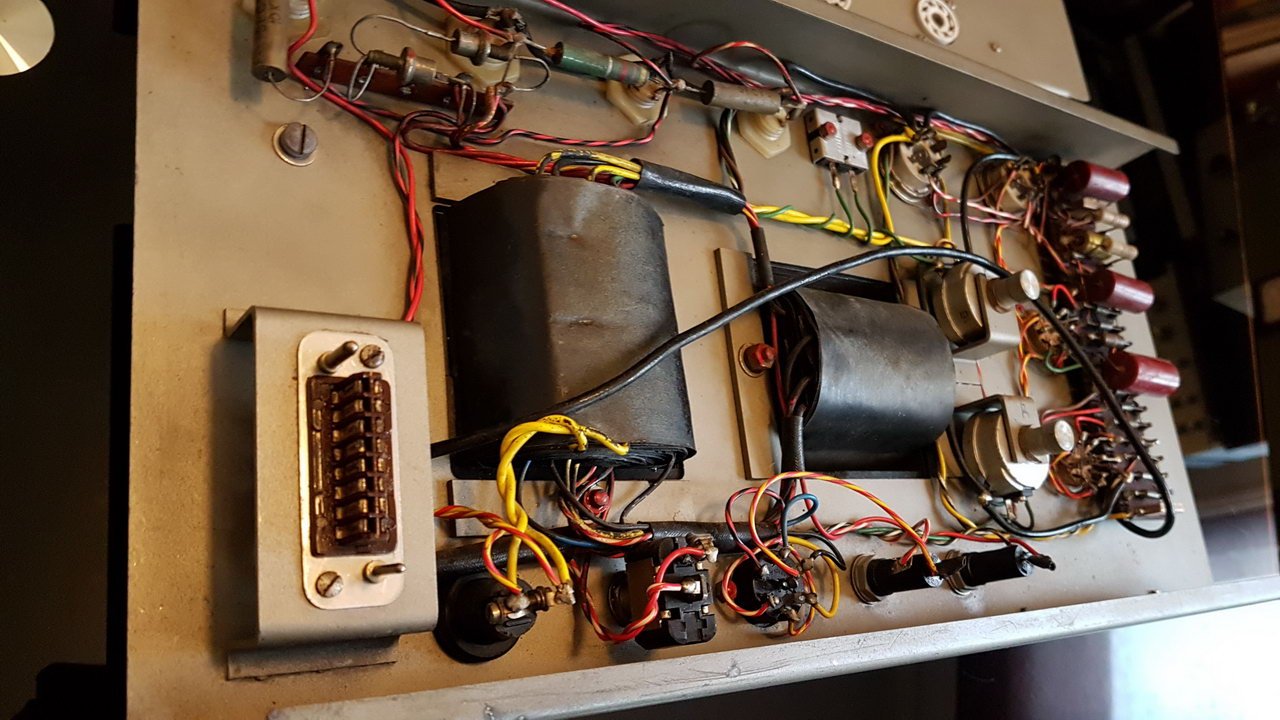

- ce connecteur mâle par lequel tous est relié : secteur, signal/préampli, sortie enceinte, etc...

Dans son aimable sauvetage, notre ami hollandais a eu l'excellente idée de récupérer et de sauver 7 connecteurs femelles !
Mais ce n'est pas tout, il a aussi sauvegardé la documentation de l'ensemble monté dans le cinéma : un "cabinet" regroupant 6 amplificateurs, les preamplis et le répartiteur de signal vers les HPs.

Ce classeur au format A4 est un petit trésor à lui seul.

Je vous colle ici les documents nous intéressants, à savoir :

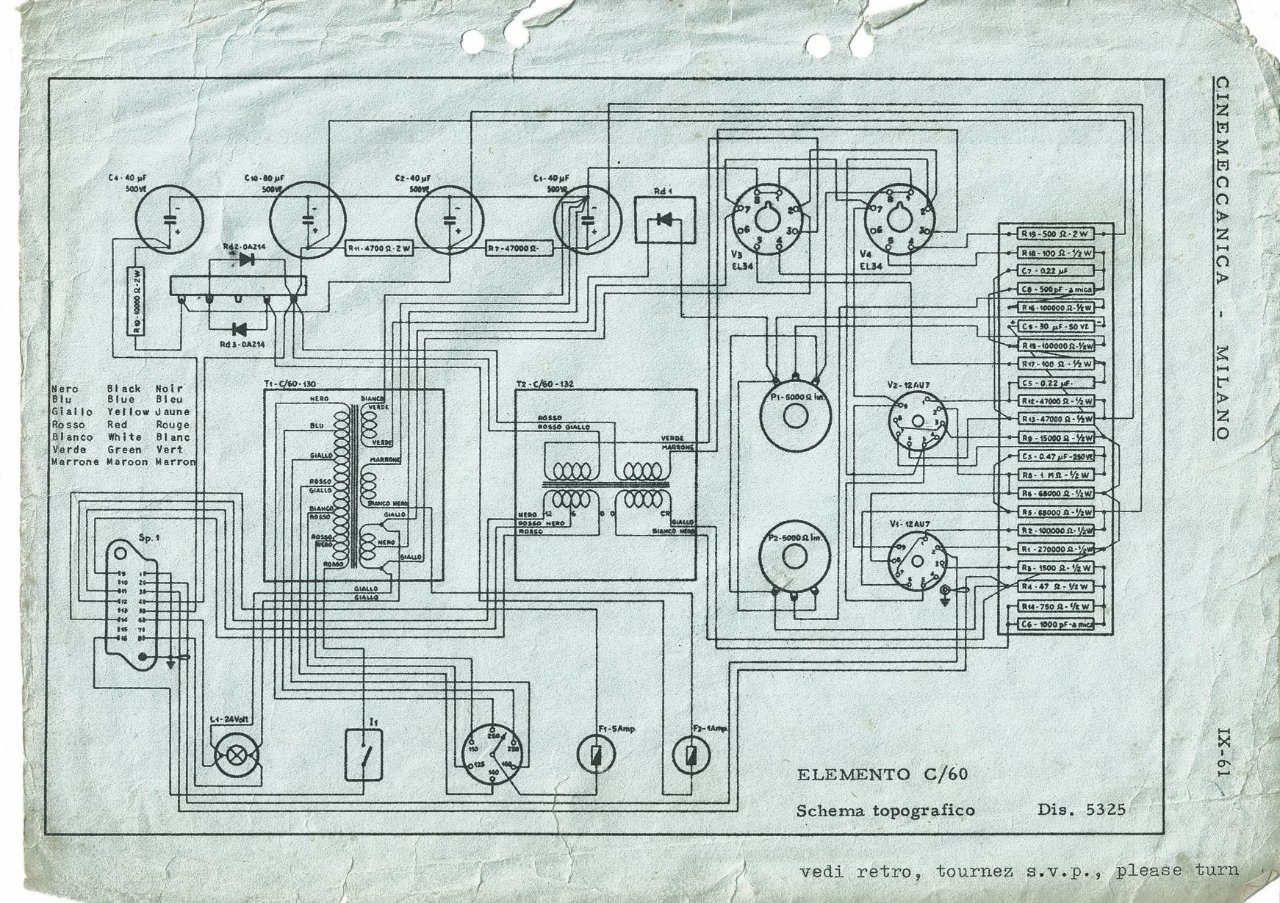

- le schéma de l'amplificateur C/60,

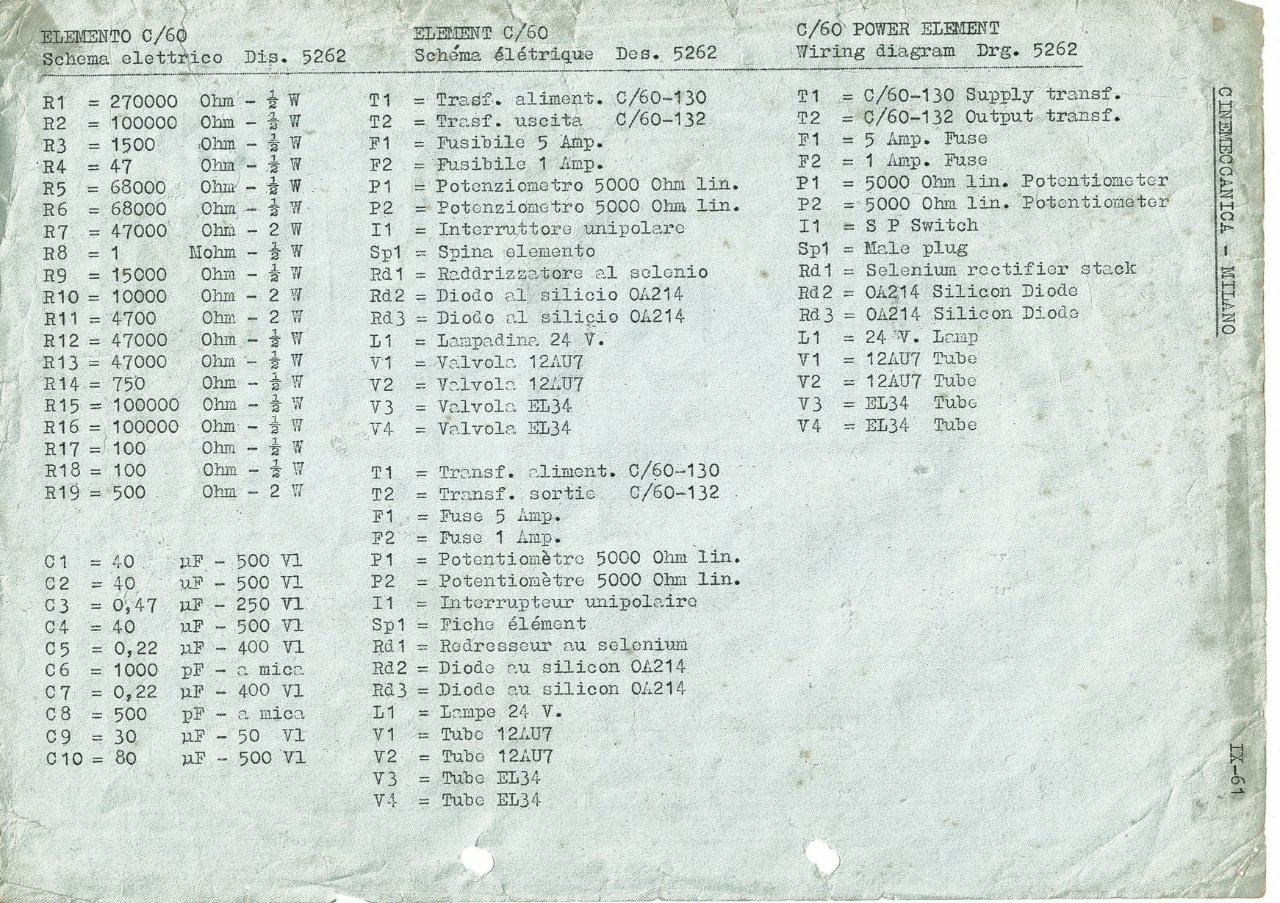

- sa liste de composants,

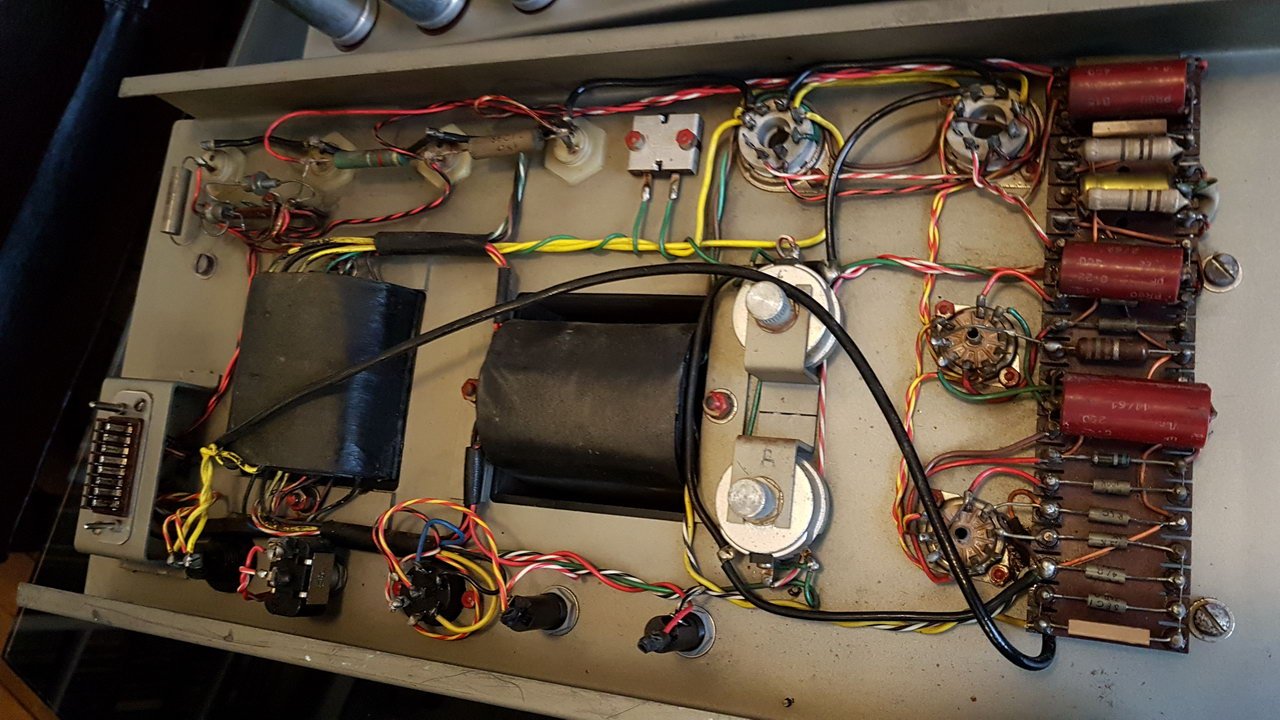

- son plan de montage/câblage
- les points de mesures préconisés.

En bonus, j'ai scanné 2 documents en plus grand format :
- les caractéristiques électroniques et physiques de chaque amplificateur C/60,
- la composition du coffret "cinéma" accueillant jusqu'à 6 de ces amplificateurs.
.


Cinemeccanica C60 - 01_Schéma Electric.jpg (376.46 Kio) Vu 9054 fois

Cinemeccanica C60 - 02_Composants.jpg (375.44 Kio) Vu 9054 fois

Cinemeccanica C60 - 03_Schéma de Montage.jpg (386.81 Kio) Vu 9054 fois

Cinemeccanica C60 - 04_Mesures.jpg (328.95 Kio) Vu 9054 fois

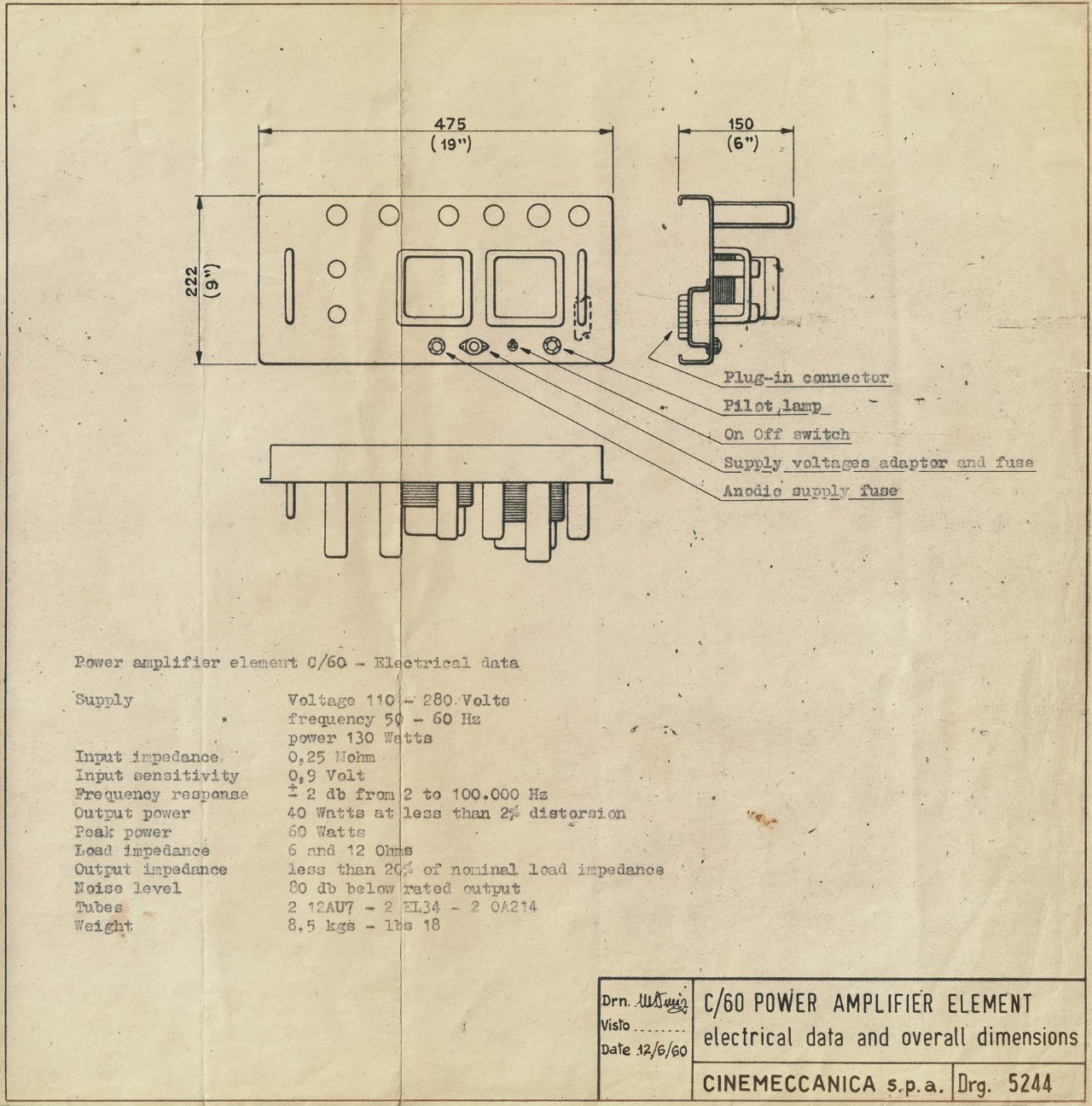

Cinemeccanica C60 - Power Amplifier Element_Dimensions.jpg (323.2 Kio) Vu 9054 fois

Cinemeccanica C60 - 4 Amplifiers Cabinet_Dimensions.jpg (287.83 Kio) Vu 9054 fois
