Ortofon "Hi-Jack Lift" Replica

[Gill-man]

Depuis un petit moment, je me suis mis à modéliser en 3D certaines choses.

Pour le fun, je me suis amusé à faire une réplique exacte d'un lève bras Ortofon.

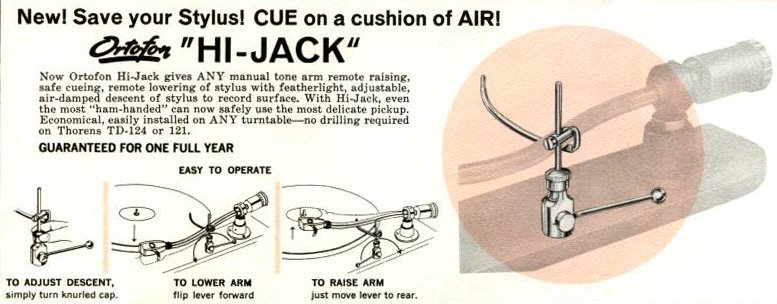

Petit extrait d'un catalogue d'époque pour que tout le monde visualise l'objet en question :


Forcément, j'ai un exemplaire sous la main pour la prise de toutes les cotes.

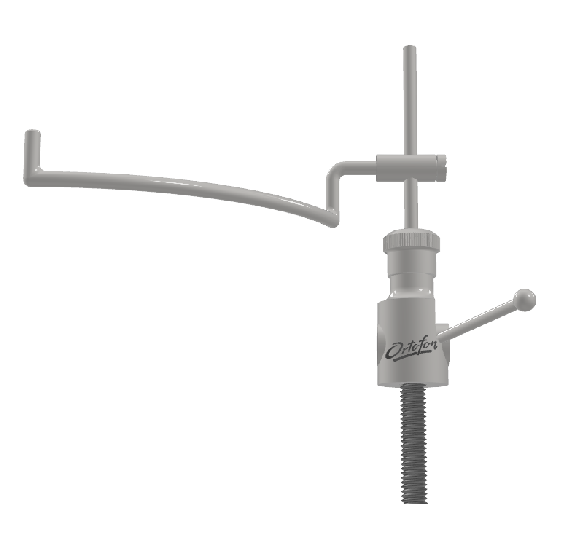

J'arrive donc à ça sur l'ordinateur :


Je découvre l'impression 3D en résine, il faut bien tester et découvrir les contraintes de ce nouvel outil.

Voilà ce qui en résulte :


Forcément, la tige n'est pas assez rigide, surtout avec le poids du bras de lecture.
Il faut également trouver le bon ressort, mais c'est prometteur.

Maintenant, je sais comment améliorer certains points pour une nouvelle version.

[Klemp]

Bravo Laurent

[m3uh04]

Bien joué ! L'impression est super fine, tu dois avoir du sacré matos.
C'est vrai que l'impression 3D offre pleins de possibilités pour reproduire des objets introuvables ou des pièces cassés dans nos appareils favoris.
A voir ce que cela donnera une fois terminé .

[Gill-man]

Pour éliminer le problème de rigidité, ce sera de la tige acier de 4 mm.

Du coup, j'ai revu les proportions de l'ensemble du lève-bras.
J'ai trouvé le ressort qui va bien, ouf.

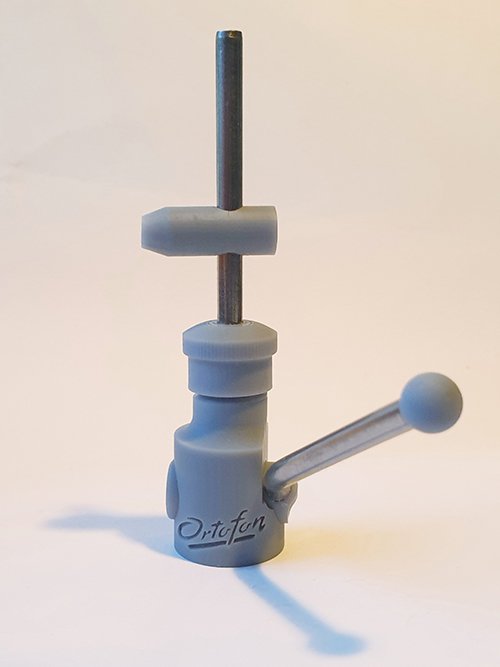

Et voilà la V2 :


[Satchmo]

Bravo c'est très bien réalisé, la descente est ralentie par une rondelle de caoutchouc qui fait friction.

[Unic]

Salut Laurent,
Est-ce une Impression 3D UV ?

[Gill-man]

@satchmo : sur l'ortofon, elle ne fait plus friction depuis longtemps. La descente sur mon exemplaire est plutôt rapide avec le ressort.

@Unic : c'est de l'impression résine UV.

[Unic]

C'est propre. Bravo.

[Satchmo]

@satchmo : sur l'ortofon, elle ne fait plus friction depuis longtemps. La descente sur mon exemplaire est plutôt rapide avec le ressort.

Sur le lien j'ai découpé un tampon de plomberie, ça descend doucement. Le capuchon vissé joue sur ce réglage en compressant le ressort.

[Ramutch]

C'est impressionnant !!!
Pour avoir un Hi-Jack d'origine j'en reviens pas
