Casque Elega DR-164 HRT

[Berlioz]

Pour compléter ma petite collection et pouvoir accéder à un son hors du commun il me fallait un casque au look ravageur et Vintage et de préférence de bonne facture.

Il est arrivé ce soir...

L'avenir dira si c'est une bonne pioche.

Ses caractéristiques présentées et consultables sur ce lien Japonais: http://20cheaddatebase.web.fc2.com/elega/ELEGA.html





■ Prix 9 600 yens
■ Modèle type dynamique 2 voies
■ Diaphragme Haut-parleur de graves 8 cm / Haut-parleur mylar 5 cm
■ Impédance
■ Bande de fréquences de reproduction 18-22 000 Hz
■ Entrée admissible 500 mW
■ Sensibilité 100 dB / 200 Hz 1 mW
■ Code 3 m
■ Poids 700 g (code compris)
■ Lancé vers 1971-1973
■ Discontinued Vendu vers 1978
■ Volume avec contrôle de tonalité
Prix autour de 1973 Prix: 12,100 yen à partir de 1974

En espérant planer autant....jpg (36.84 Kio) Vu 22217 fois

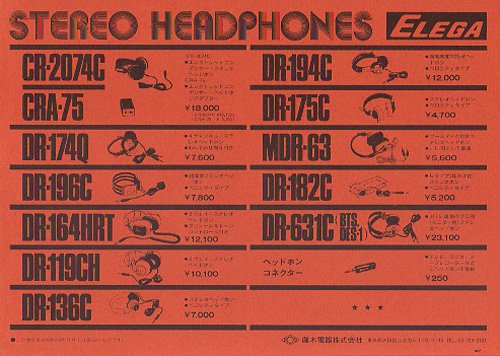

Pub Elega.jpg (62.72 Kio) Vu 22217 fois

D'après le vendeur c'est cadeau, après un chantier dans une église, de Monsieur le "Curé"... Quand la musique vient du ciel il ne faut pas la refuser. Vu l'état du casque je veux bien y croire.
Premier essai il fonctionne et un bon nettoyage s'impose. Malgré un potard avec un faux contact tout a à l'air OK, peut-être juste un bon coup de bombe.

Le simili ou cuir est nickel tout cela a besoin d'un bon nettoyage et d'un cirage. Il pèse en tous cas. Au poids il devrai être exceptionnel.

Je prévois un CR d'écoute...

En images:

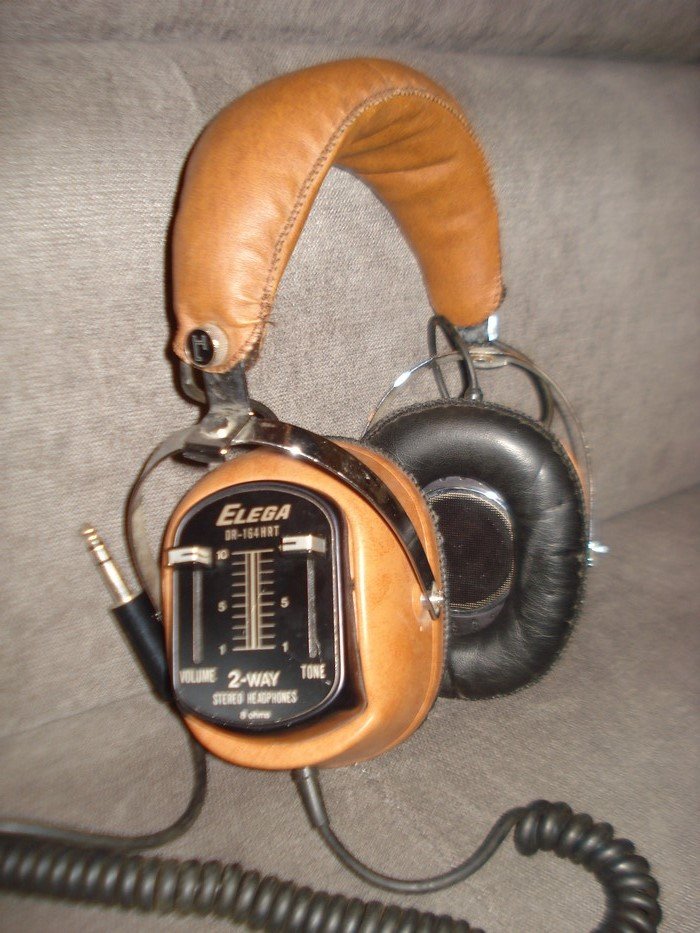

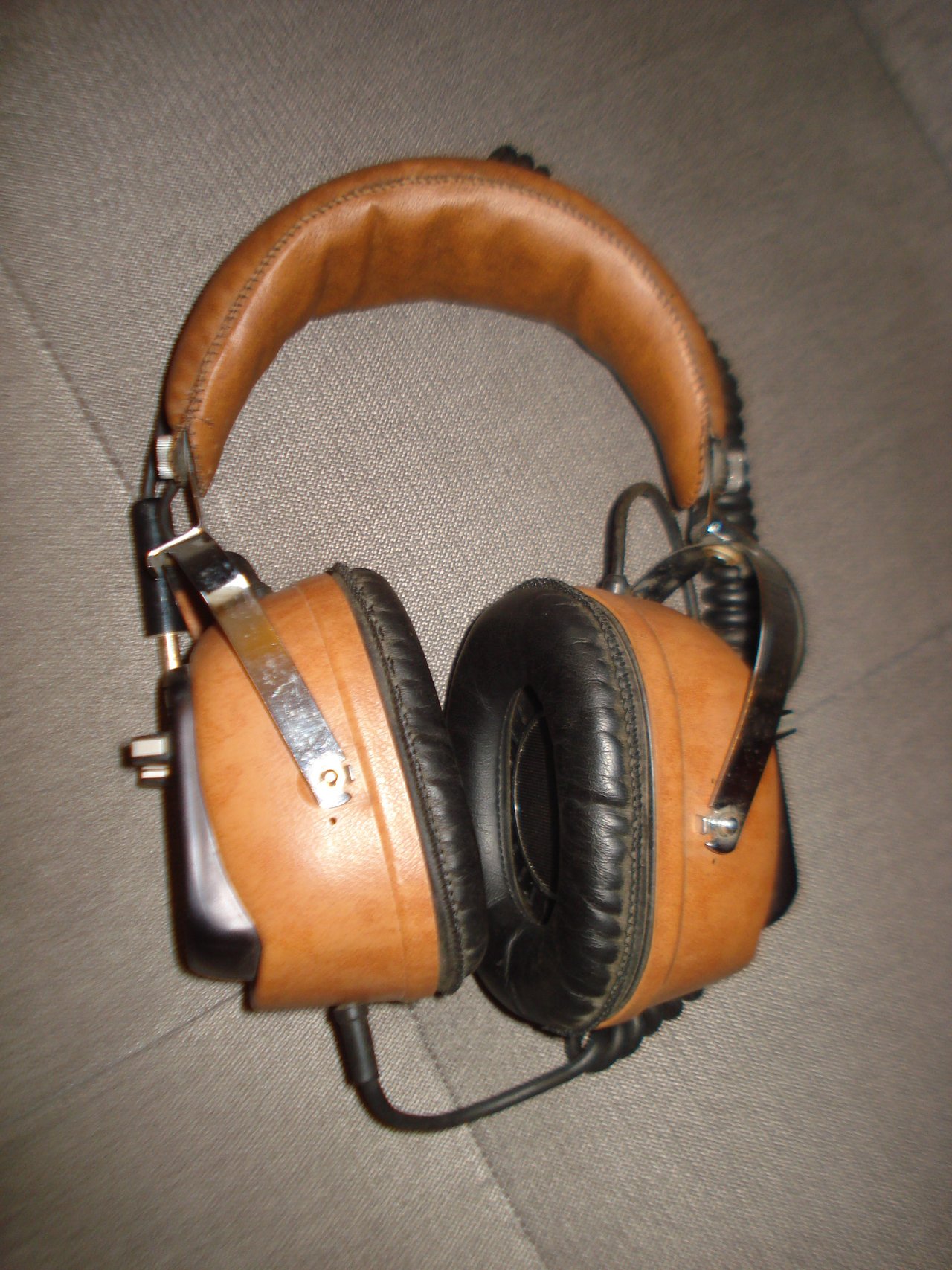

ELEGA DR-164HRT.JPG (163.51 Kio) Vu 22153 fois

Etat général très bon.JPG (376.38 Kio) Vu 22213 fois

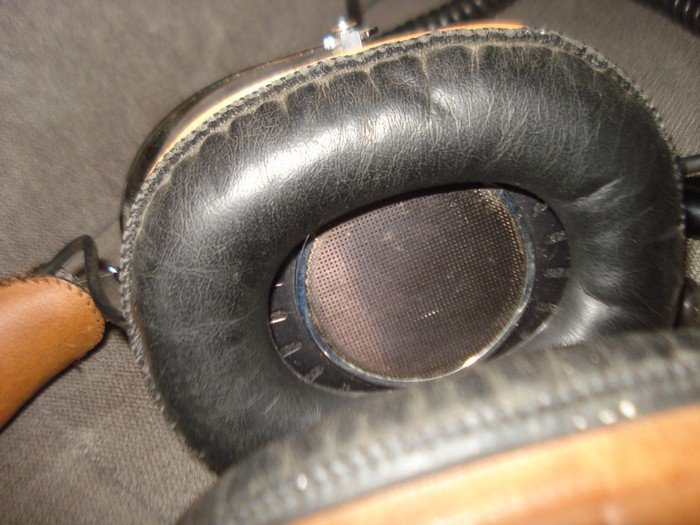

Un bon nettoyage s'impose.JPG (96.33 Kio) Vu 22213 fois

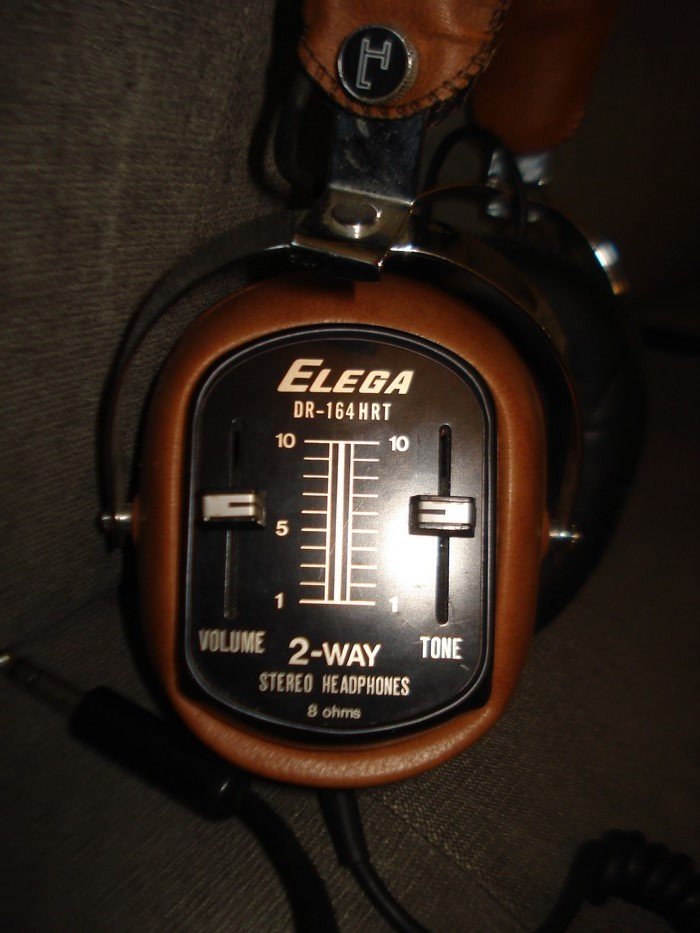

Il est très typé.JPG (116.55 Kio) Vu 22154 fois

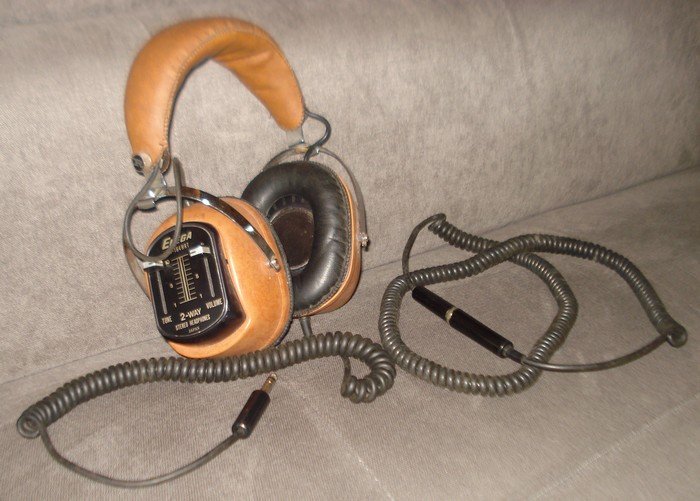

Rallonge inclus.JPG (89.9 Kio) Vu 22213 fois

[Berlioz]

Il fait un temps magnifique et printanier idéal pour donner un coup de propre à ce grand-père de 46 ans!

Le nettoyage en règle de l'objet de collection. Car après une recherche plus approfondie il est plus que rarissime ce casque.

Tout d’abord un bon coup de nettoyant contact en bombe dans les potentiomètres.
Ensuite un nettoyage en douceur avec du vrai savon de Marseille et un chiffon doux.
Enfin sur les conseils de mon cordonnier une crème Grison pour l’entretien du cuir.
Un petit lustrage du cuir et nettoyage des chromes, ceux-ci sont quand même piqué par endroit mais rien de grave.

En image :

Numéro de série....JPG (82.87 Kio) Vu 22156 fois

Un nettoyage en règle des cuirs.JPG (53.36 Kio) Vu 22162 fois

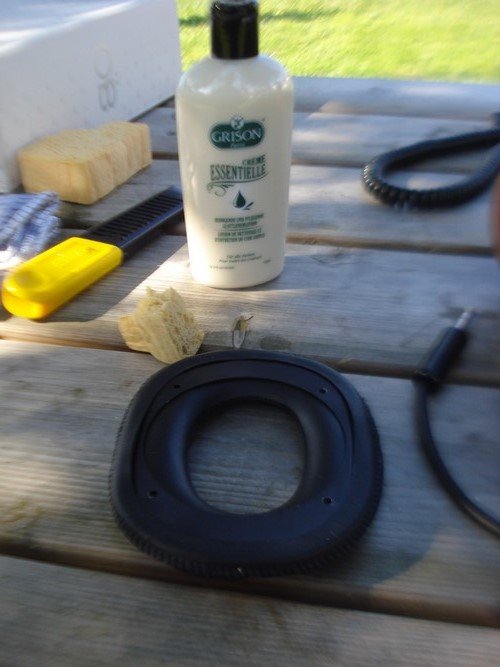

Lustrage des n'oreilles.JPG (76.81 Kio) Vu 22157 fois

Remontage après lustrage.JPG (50.97 Kio) Vu 22162 fois

Nettoyage fini.JPG (60.37 Kio) Vu 22162 fois

Bien propre.JPG (56.36 Kio) Vu 22162 fois

Voilà je le branche en début d'après-midi déjà une nette amélioration cela ne crachote plus du tout sur la voix ou il y avait un faux contact. C'est magique!

Ma première écoute confirme pour l'instant que c'est décevant. Peu d'aigues et beaucoup de basses, le son est lourdingue et il faut mettre une puissance anormale sur l'ampli pour avoir un niveau sonore correct, avec les potentiomètres gauche et droit du casque à fond, volume et tonalité.
Là sur des morceau acoustiques ça peut passer. Un des écouteurs sature et vibre aussi, ce n’est pas bon ça.

Je me demande quand même s’il n'y a pas quelques petits filtres dans cette merveille qui aurait fait leurs temps... Je n'imagine pas qu'un casque de ce niveau qualitatif ne fasse pas mieux en qualité audio. Il y a peut-être les soudures à refaire sur la jack, cela ne coûte rien d'essayer. Pour l'instant je le laisse tourner pour écouter si il s'éclaircie la voix. Heureusement que le prix du casque était symbolique.

Comment il se démonte voilà bien le challenge. Il y a des petits trous de la taille d'un trombone de chaque côté des écouteurs... Je me laisse du temps et je cherche des infos.

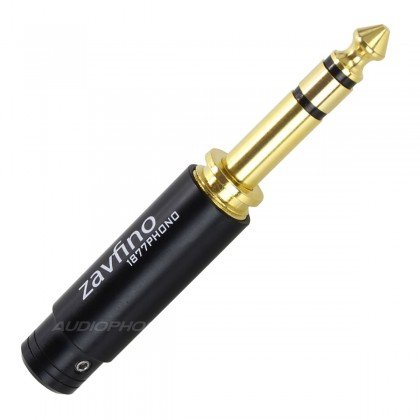

Je me questionne sur la qualité de la prise jack 6.5. Je la changerai bien pour celle-ci.


En mettant la rallonge la qualité s'écroule, le son est encore plus "lourdingue" déjà que ce n’était pas terrible...

[Berlioz]

Allo il y a quelqu'un?

[Eric]

Bonjour Berlioz,

Oui oui il y a quelqu'un, il ressemble un peu à mon Casque JVC Nivico STH-10E : https://www.audiovintage.fr/leforum/vie ... =71&t=7184
mais je pense que le JVC n'a qu'un large bande ...

Je me demande quand même s’il n'y a pas quelques petits filtres dans cette merveille qui aurait fait leurs temps... Je n'imagine pas qu'un casque de ce niveau qualitatif ne fasse pas mieux en qualité audio.

Pour en revenir a ce que tu disais, effectivement je pense qu'il y a au moins un condensateur entre les deux Hps comme ce casque est un 2 x 2 voies .
Et après plus de 40 ans, les chimiques doivent être hors des clous !

Allez , on démonte !

[Berlioz]

Ah merci je commençai à déprimer. Oui il va falloir démonter et voir.

Je vais juste refaire les soudures du jack au cas ou, ça mange pas de pain. Après c'est du sérieux.

[Berlioz]

Bonjour Berlioz,

Oui oui il y a quelqu'un, il ressemble un peu à mon Casque JVC Nivico STH-10E : https://www.audiovintage.fr/leforum/vie ... =71&t=7184
mais je pense que le JVC n'a qu'un large bande ...

Allez , on démonte !

Il est également bien Patiné par les années ton JVC.
A l'époque c'était du casque lourd, quasiment des "enceintes" sur les oreilles. Le mien pèse 700 gr!

[Berlioz]

J'ai posé le BB sur la table d'opération finalement il se démonte très bien.

Une fois que j'avais compris que cela se passait par les potentiomètres volume et tonalité.

En image:

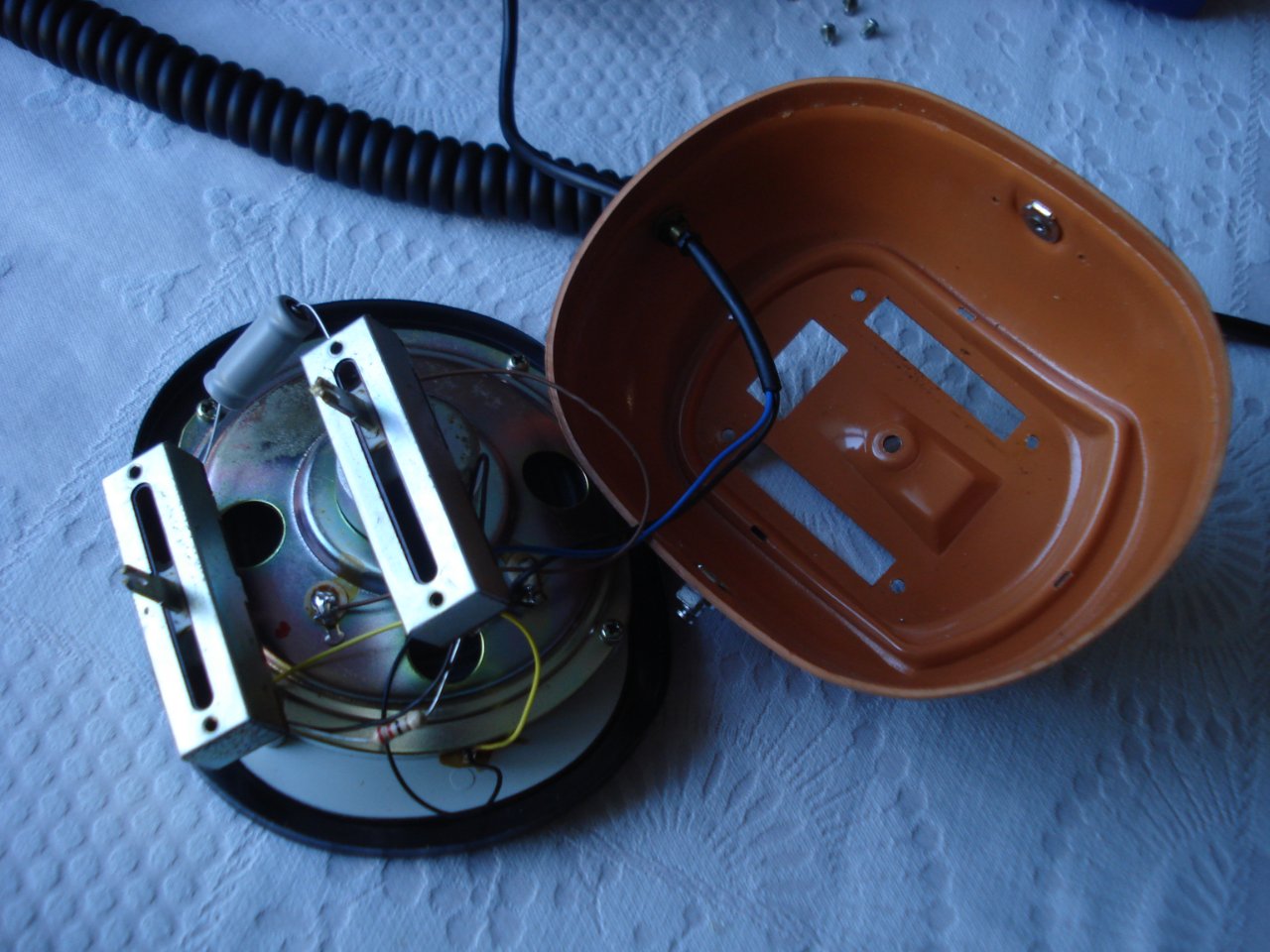

Etape 1.JPG (195.79 Kio) Vu 22090 fois

Etape 2.JPG (212.17 Kio) Vu 22090 fois

Etape 3.JPG (188.38 Kio) Vu 22090 fois

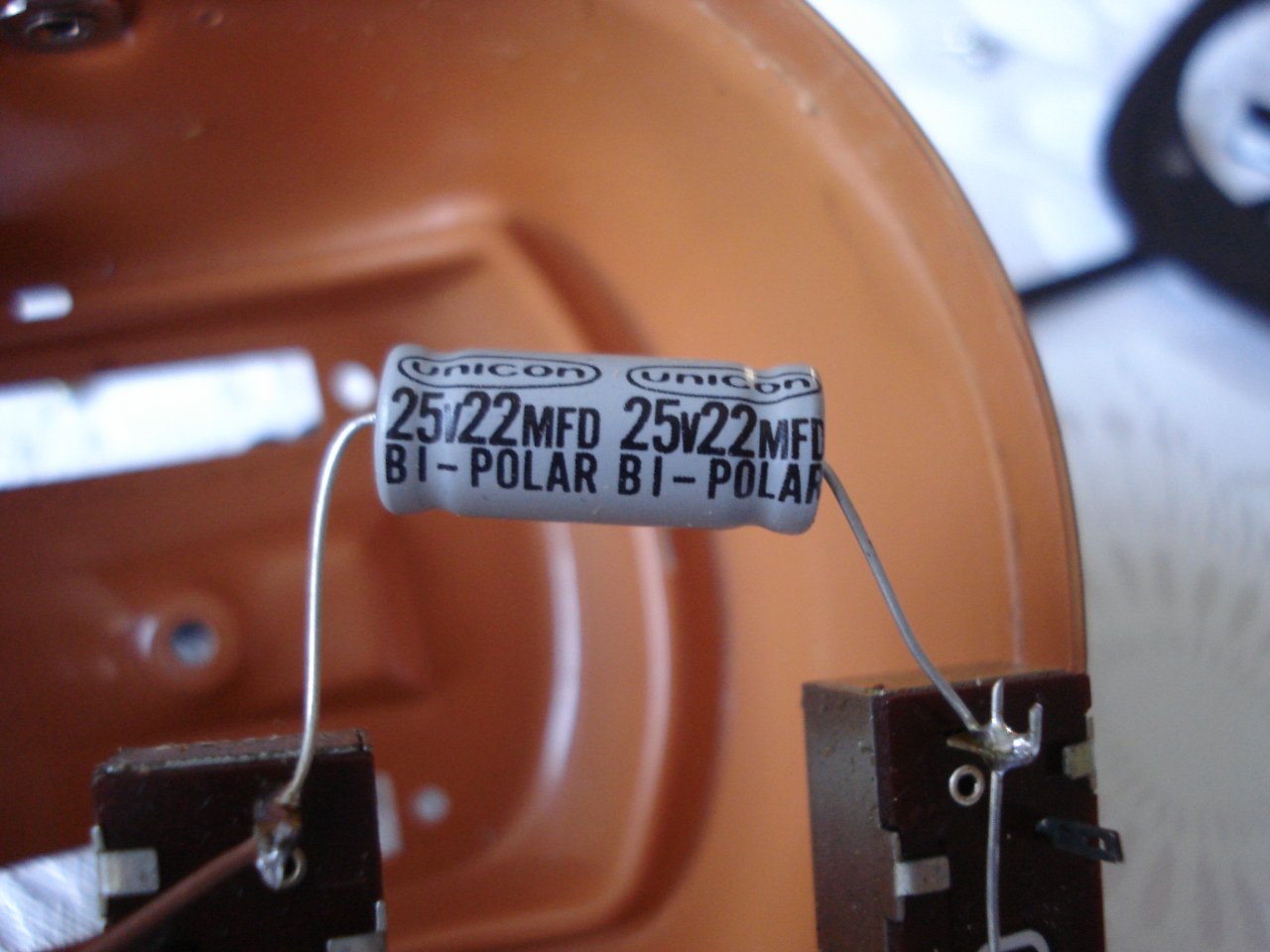

Etape 4. Condensateur Unicom 25 V. 22 MFD Bi polar.JPG (136.47 Kio) Vu 22090 fois

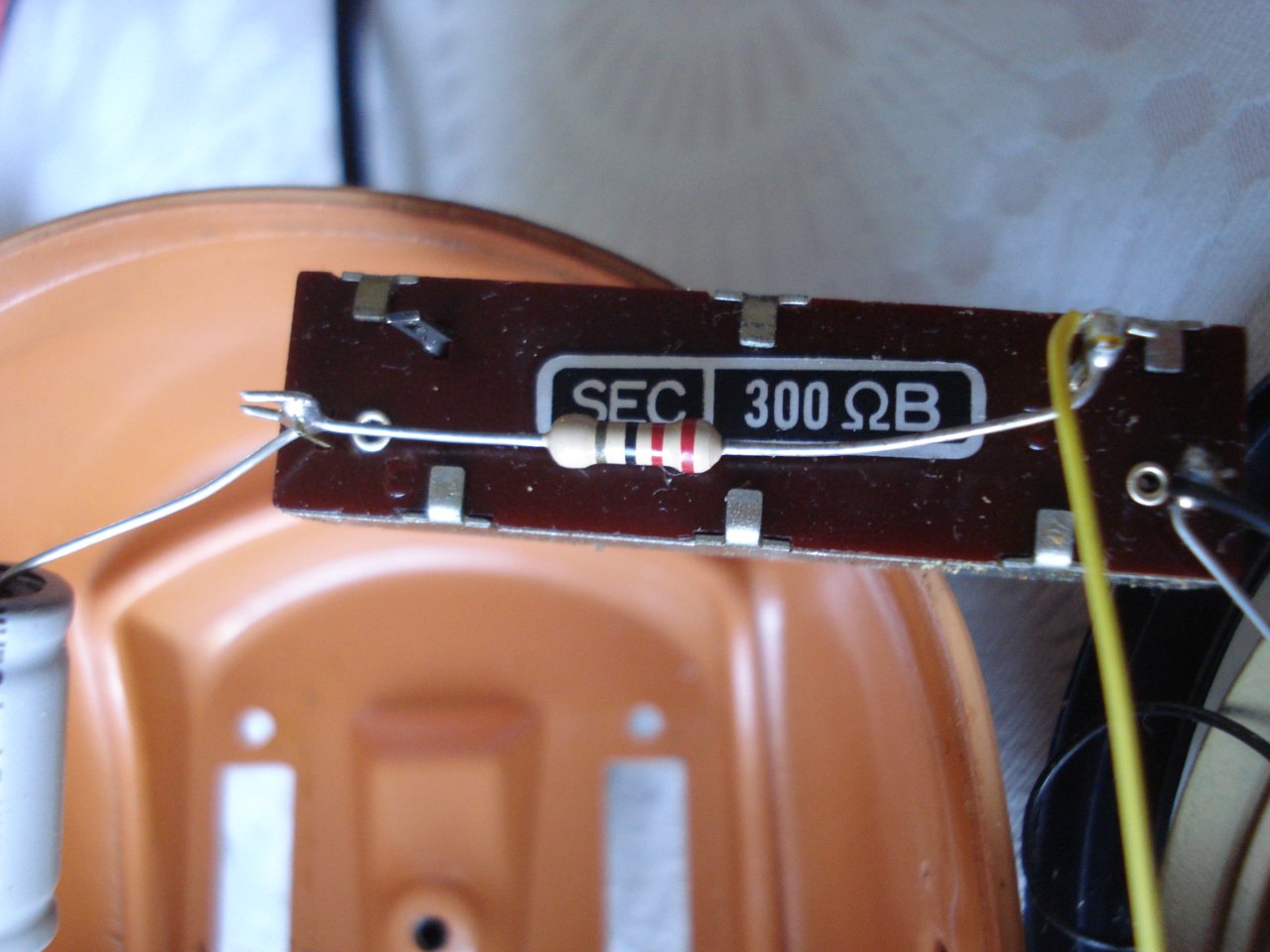

Etape 5. Résistance Valeur inconnue.JPG (148.87 Kio) Vu 22090 fois

Etape 6. Résistance Valeur inconnue.JPG (174.81 Kio) Vu 22090 fois

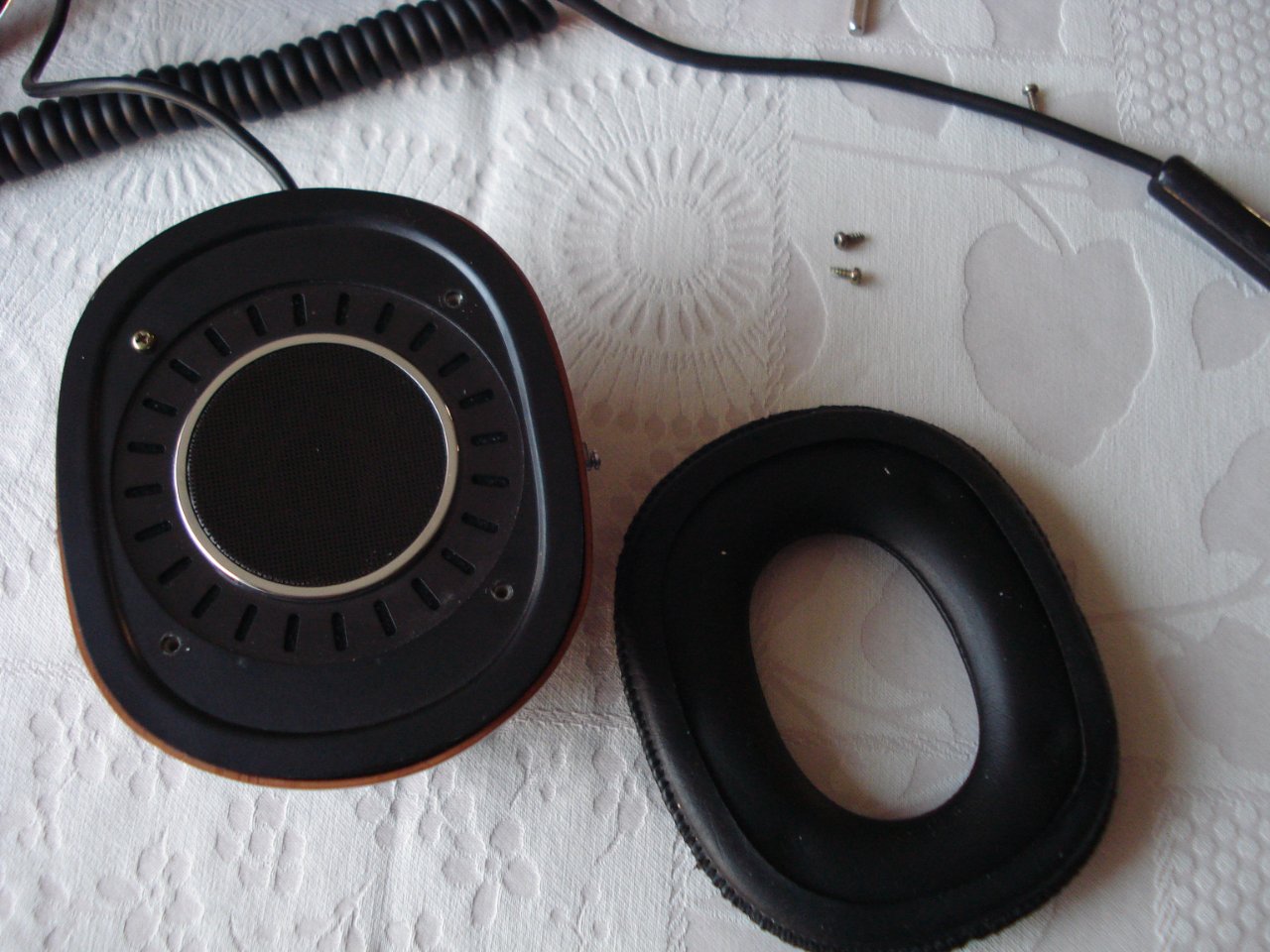

Etape 7.JPG (209.34 Kio) Vu 22090 fois

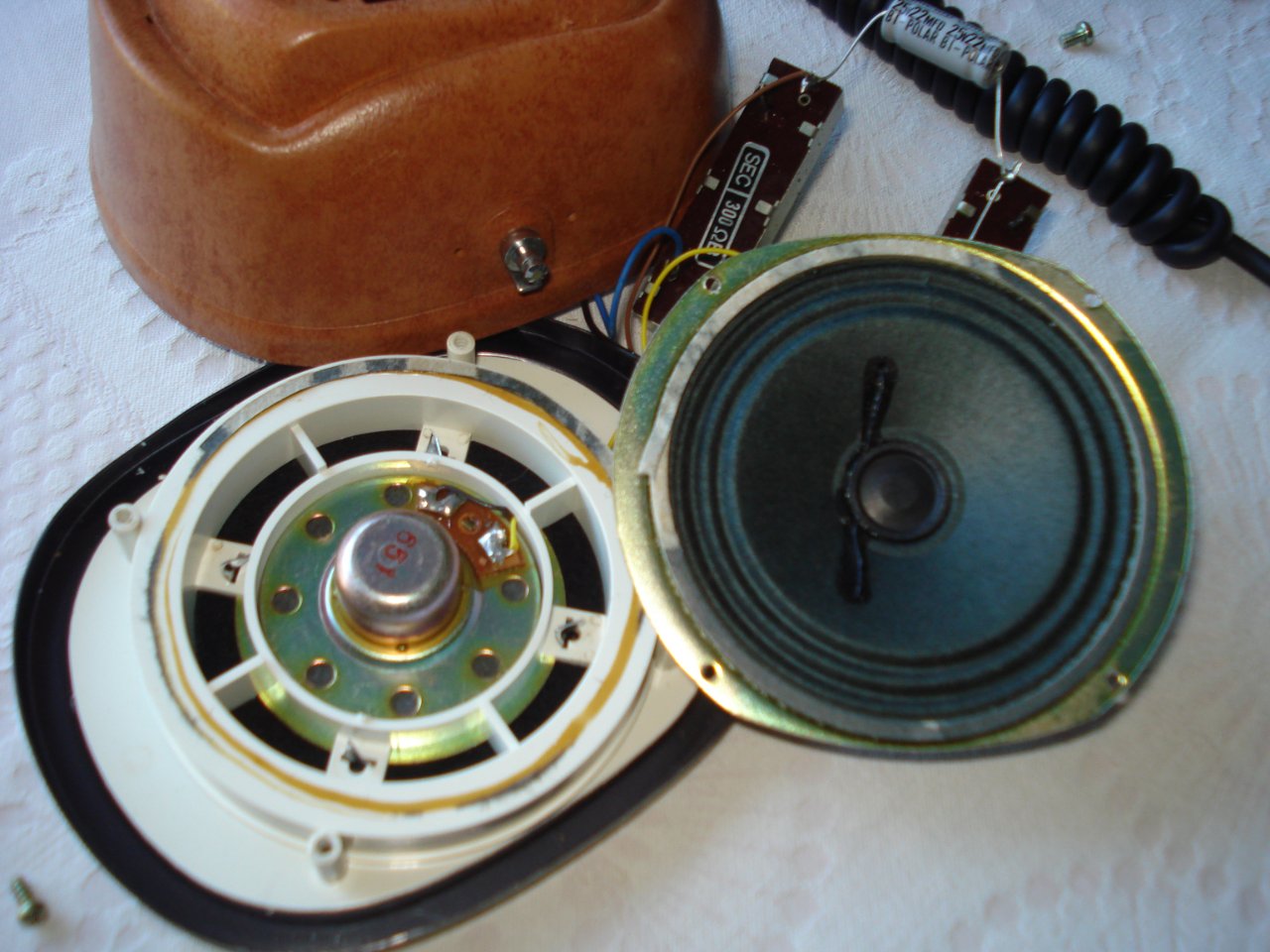

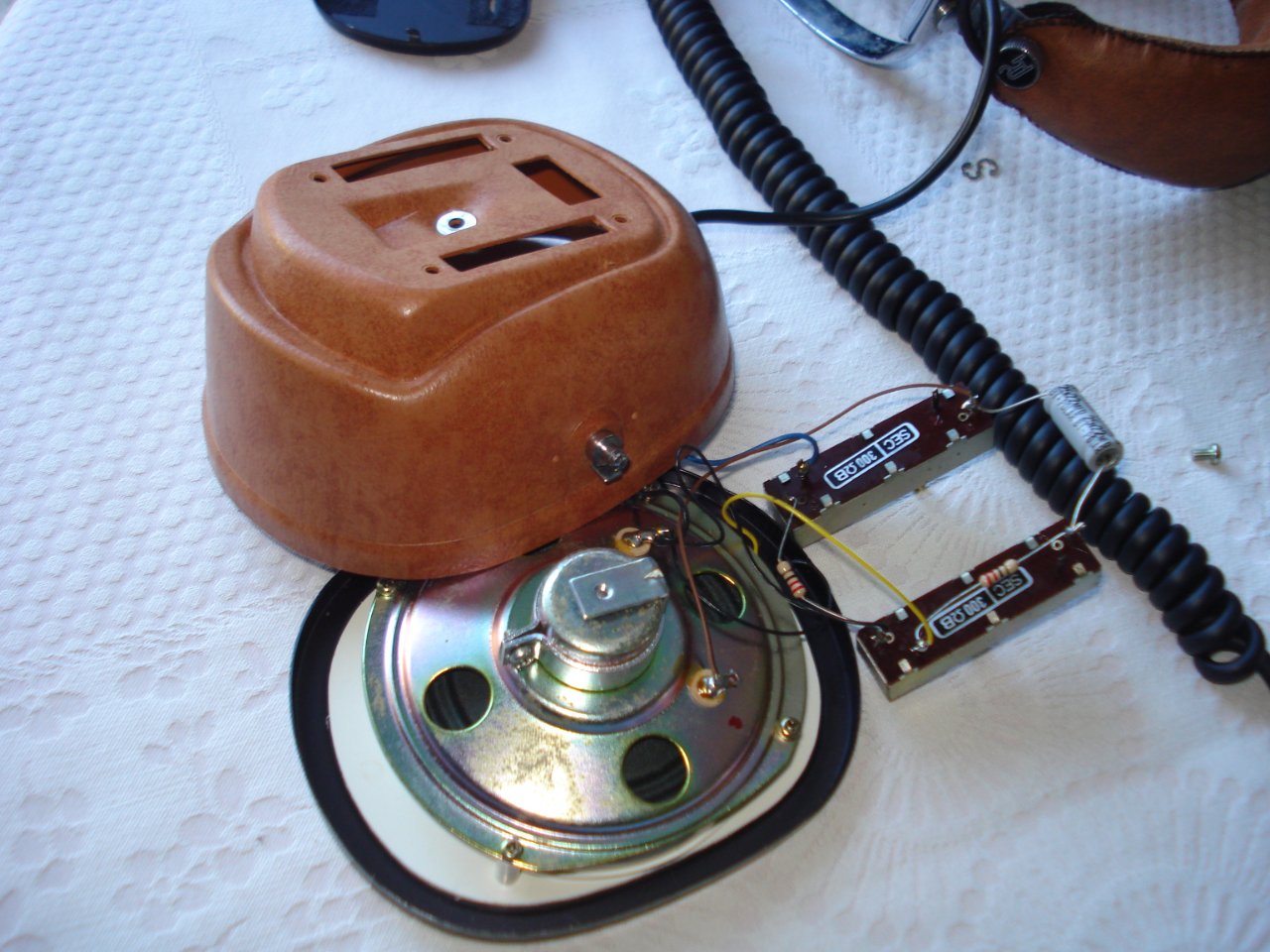

Etape 8. Mini coaxial.JPG (186.03 Kio) Vu 22090 fois

Ce n'est ni plus ni moins qu'une mini enceinte avec un montage coaxial, en presque clos avec 4 petits trous de Ø 1 mm sur chaque écouteurs

Un filtre comprenant un condensateur de Unicom de 25 volts et 22 MFD bi polarisé et deux résistances de 22 Ohms chacune.

Il faudra recoller le HP comme a l'origine sur son support, un peu de colle blanche ça devrait le faire.

C'est top car cette merveille Vintage va reprendre vie!

[Klemp]

Merci pour la vivisection ….. il faudrait que tu vérifies l' état du condensateur NP …. ou mieux que tu le changes pour ceci : https://www.partsconnexion.com/NICHICON-72635.html

[Berlioz]

Les minis évents, enfin a mon avis je ne suis pas 100% affirmatif.

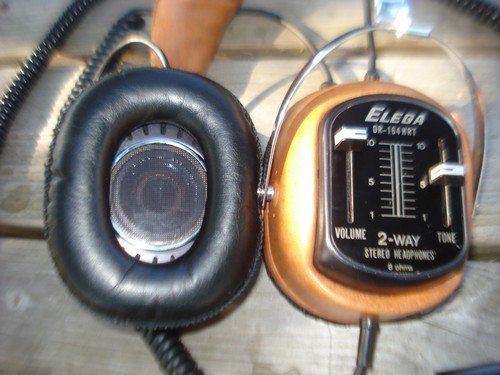

Deux mini évents de chaque côté de l'écouteur.JPG (156.53 Kio) Vu 22085 fois

[Berlioz]

J'attend vos conseils pour améliorer nettement voir le surclasser en composants condensateurs et résistances.

Si je ne me trompe pas pour les résistances c'est un code 4 couleurs, rouge rouge noir et gris, donc 22 Ohms pour chaque résistances.

D'après ce site: https://www.digikey.fr/fr/resources/con ... ode-4-band


Mesures faite sur les résistances, ça donne 20,7 Ohms sur une et 19,2 Ohms sur l'autre. Donc quand même à changer.
Pour le condensateur je n'ai rien pour le mesurer mais a plus de 40 ans il a fait son temps...
