B&W DM6

Le maillon principal de la chaine.
Répondre
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

B&W DM6

Message par grievousangel »

A la demande de certains d'entre vous, je vous présente donc mes enceintes B&W DM6.

Une enceinte qui a vu le jour en 1976 selon le site B&W (1973 selon d'autres sources), dessinée par Kenneth Grange pour Bowers & Wilkins, la célèbre marque de Worthing en Angleterre.

la DM6 a été affectueusement surnommée le « pingouin enceinte ».

C'est une enceinte volumineuse qui ne pése pas moins de 36 kg piéce.
Ses dimensions hors tout sont environ de : H= 90, L= 41, P= 38 .
Le caisson de basse dépasse du reste de l'enceinte.
Le pied métallique fait partie intégrante de l'enceinte.

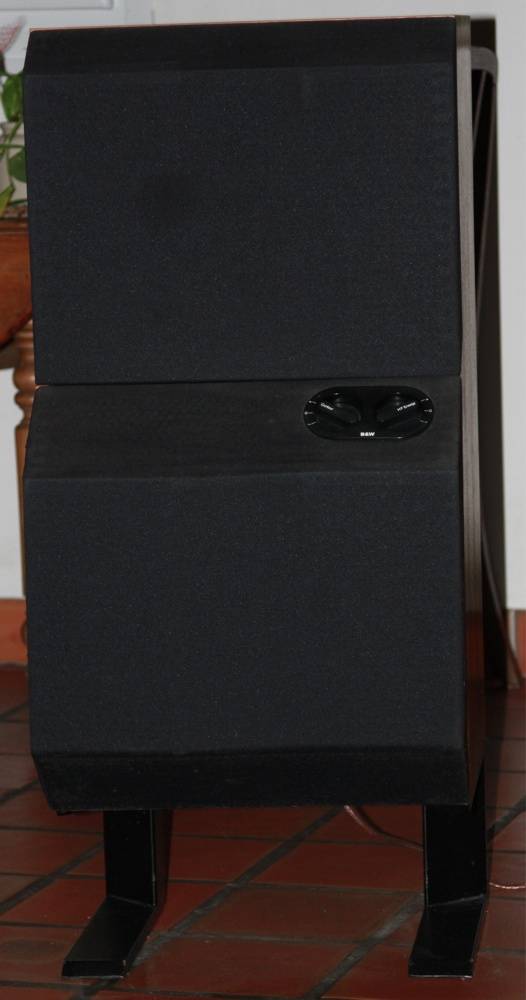

Vue Générale de l'enceinte "habillée" :
la B&W DM6
la B&W DM6
Kenneth Grange, inventeur de la B&W DM6
Kenneth Grange, inventeur de la B&W DM6
Modifié en dernier par grievousangel le sam. 14 août 2010 12:47, modifié 2 fois.
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

Re: Présentation des B&W DM6

Message par grievousangel »

La BW-DM6 est une enceinte 3 voies, 3hauts-parleurs.

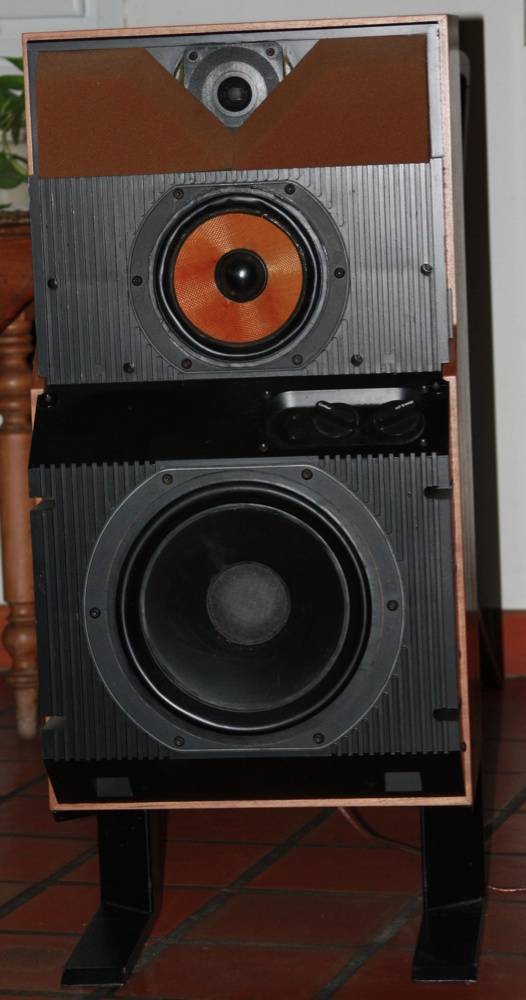

Vue de l'enceinte sans son bikini :
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

Re: Présentation des B&W DM6

Message par grievousangel »

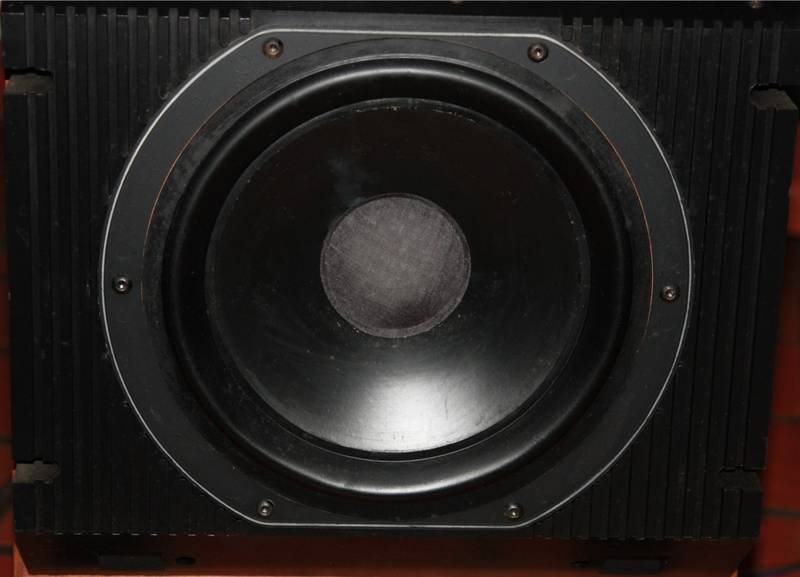

3 haut-parleurs donc, dont un conséquent Boomer de 25 CM de diamètre :

Lequel boomer confère à l'enceinte des basses rondes et amples ...
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

Re: Présentation des B&W DM6

Message par grievousangel »

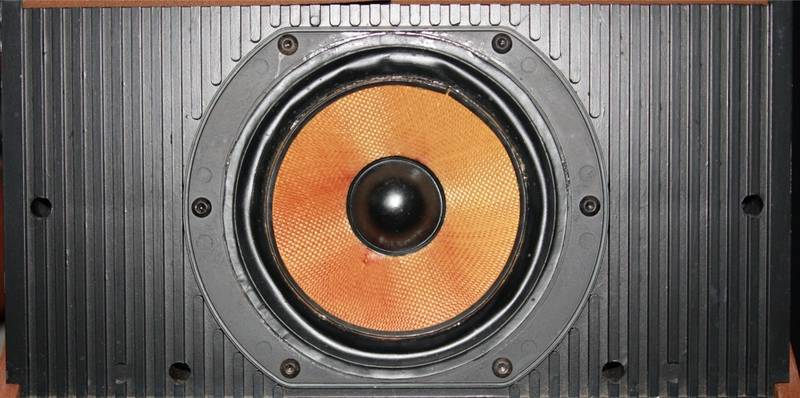

et dont un médium qui a une particularité :

Il fut le premier à utiliser une membrane en Kevlar®, un tissu utilisé pour les gilets pare-balles, qui pouvait dissiper les ondes stationnaires aussi bien qu’il arrêtait les balles. La membrane moyennes fréquences en Kevlar® ocre allait devenir le brevet de Bowers & Wilkins.

Ce médium produit un son ample et détaillé.
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

Re: Présentation des B&W DM6

Message par grievousangel »

Une vue générale du médium sorti de l'enceinte, on voit que c'est du costaud ...
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

Re: Présentation des B&W DM6

Message par grievousangel »

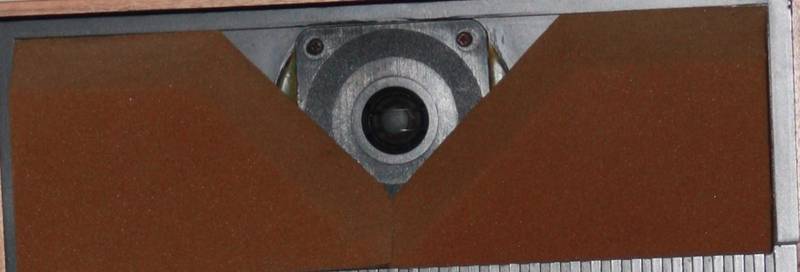

Le tweeter de la DM6

Je n'ai pu en faire de photo, cependant j'en ai récupéré une (explications ci dessous)
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

Re: Présentation des B&W DM6

Message par grievousangel »

En fait, pour l'instant, les tweeters d'origine qui ont été fusillés par un coup de micro malencontreux, ont été remplacés par des tweeters Vifa en attendant leur remplacement par les tweeters réparés ou autres originaux (si vous avez des idées, j'ai bien sur précieusement gardé les 2 tweeters infortunés).
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

Re: Présentation des B&W DM6

Message par grievousangel »

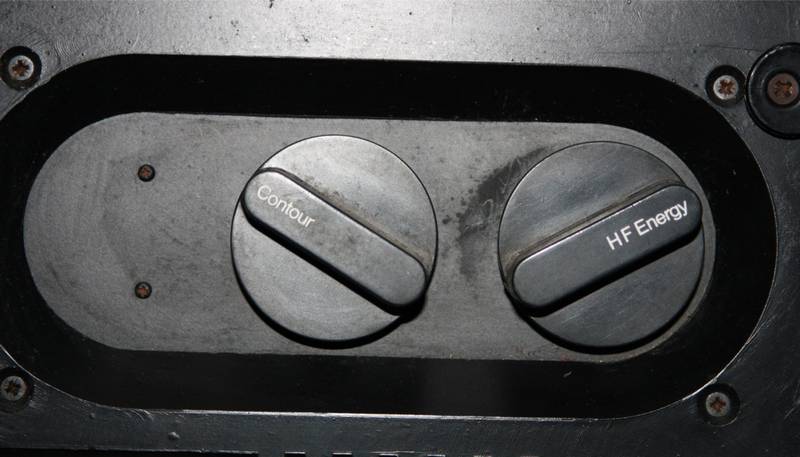

Les sélecteurs basses et hautes fréquences, situé au-dessus du Boomer et sous le médium.
trois positions :

+
0
-
Modifié en dernier par grievousangel le ven. 13 août 2010 14:52, modifié 1 fois.
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

Re: Présentation des B&W DM6

Message par grievousangel »

A l'arrière de l'enceinte, le bornier et le porte fusibles.
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
Avatar du membre
grievousangel
Super Modérateur
Messages : 3748
Enregistré le : sam. 7 août 2010 14:58
Localisation : 59

Re: Présentation des B&W DM6

Message par grievousangel »

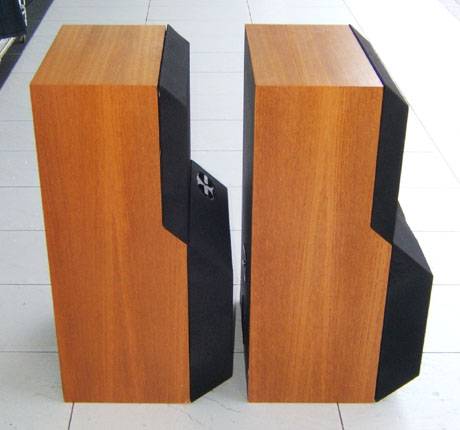

Vue latérale gauche (ici sans les pieds.)
Modifié en dernier par grievousangel le ven. 13 août 2010 14:45, modifié 1 fois.
Robert (59)

Je ne suis ni pour, ni contre, bien au contraire ...
