Pioneer SF-500

[dylanjumpman]

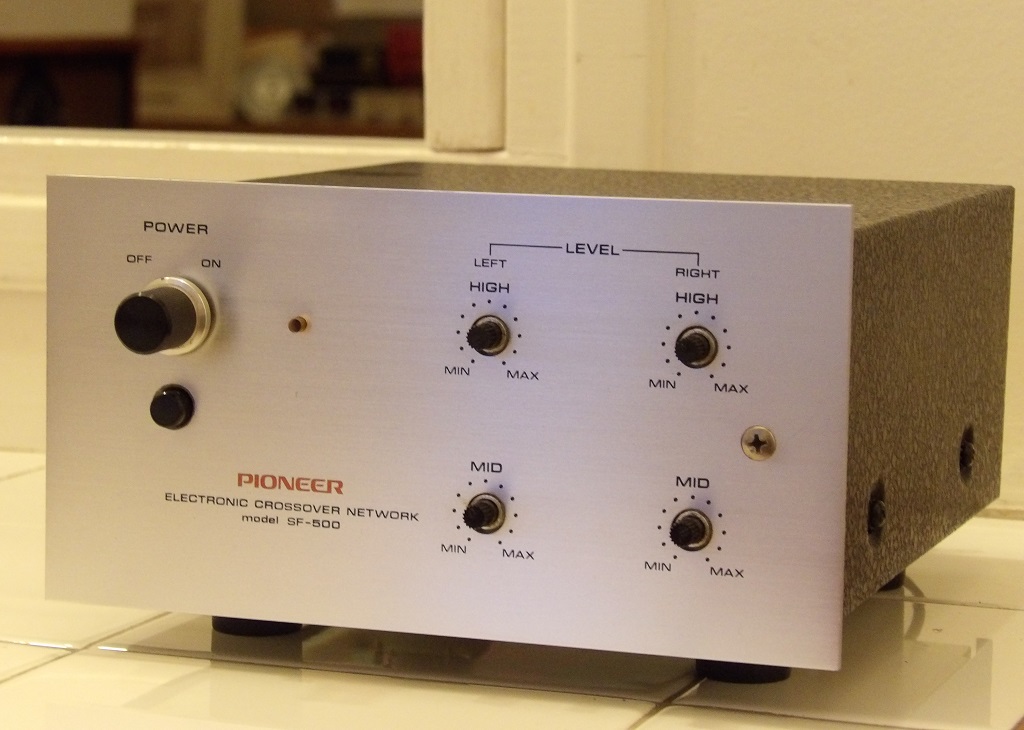

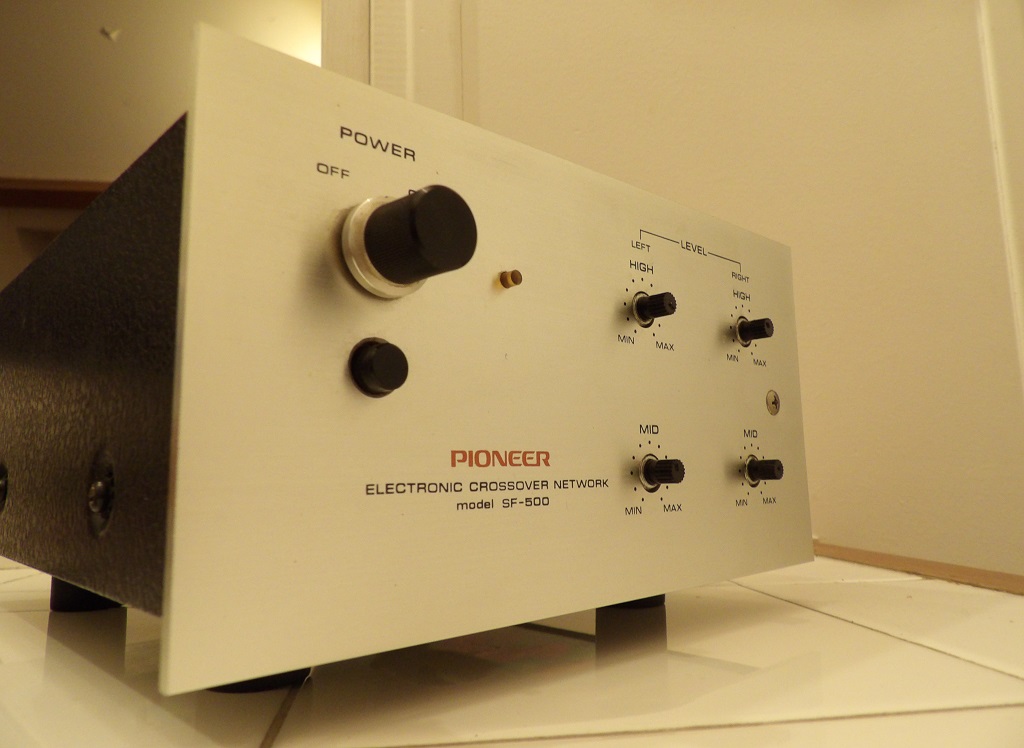

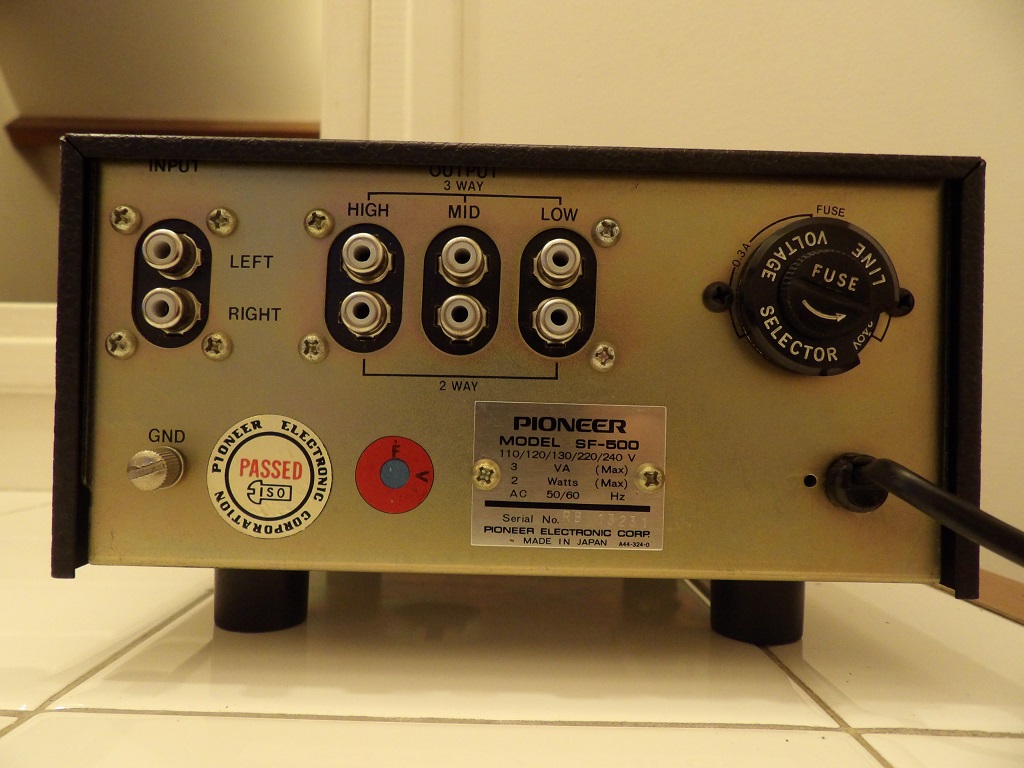

Voici donc un filtre actif de 1971, pas le plus fréquent de la famille des filtres actifs de la marque japonaise.

C'est un filtre commutable 2/3 voies, uniquement à 12db/octave, avec des fréquences de coupure à 600Hz et 5Khz
On peut simplement régler les niveaux sur 2 voies


L’exemplaire-ci a plutôt bien vieilli, mais je ne l'ai pas encore testé

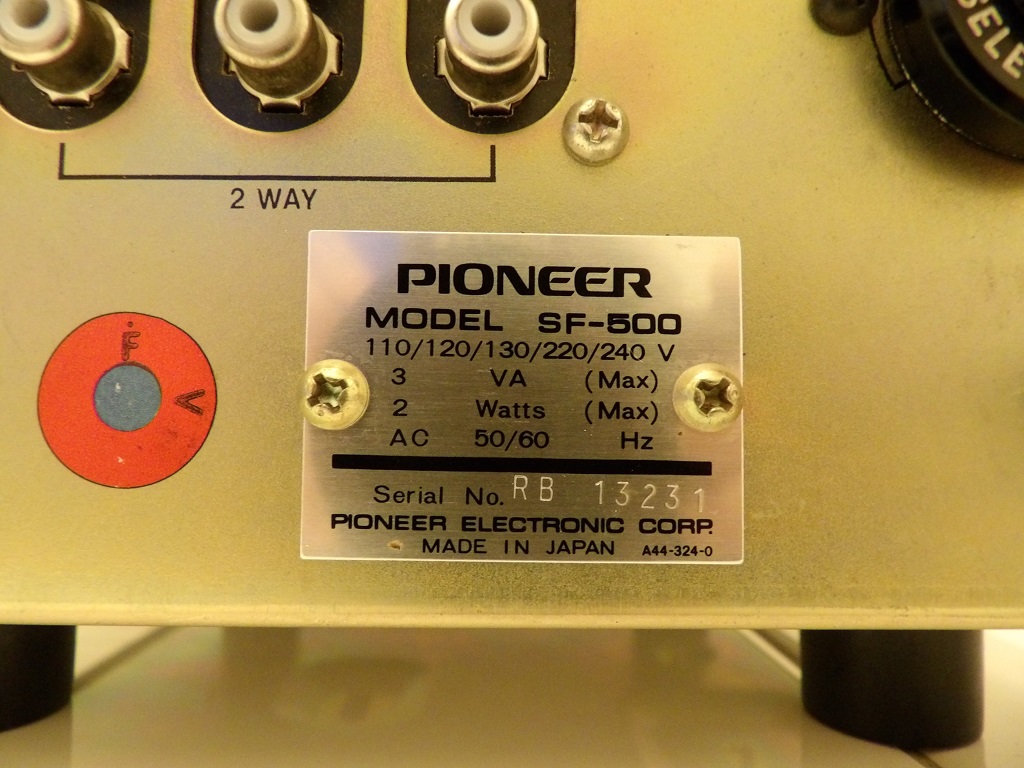

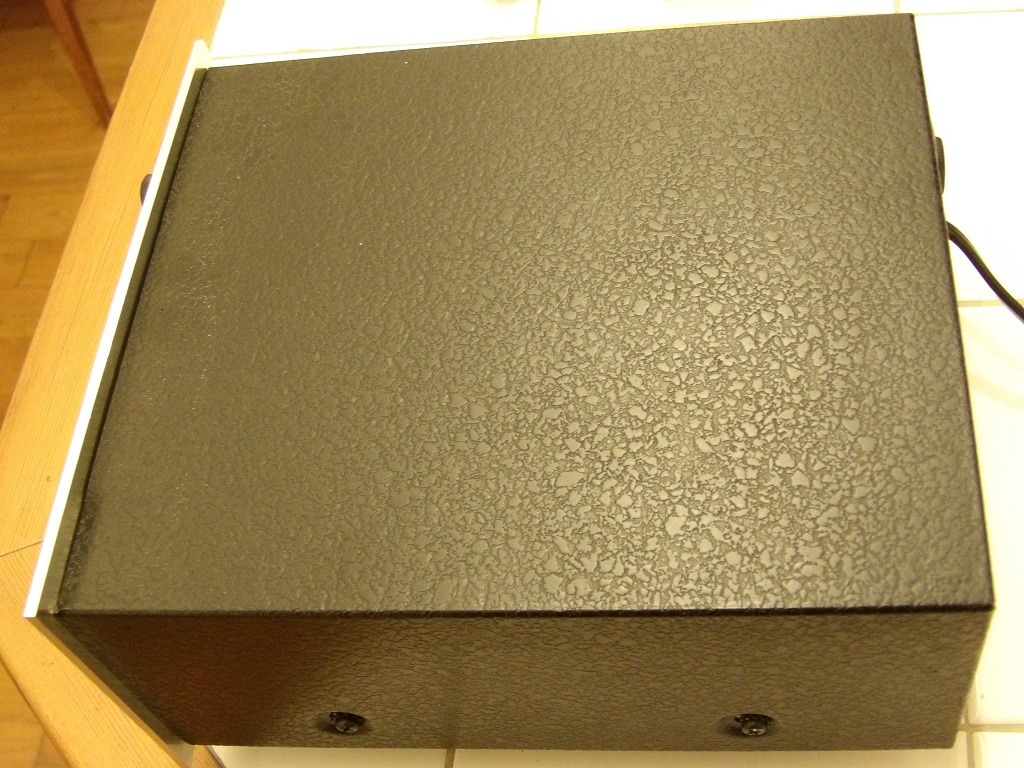

Peinture craquelée chère aux Pioneer de l'époque (les vrais sauront )






[dylanjumpman]

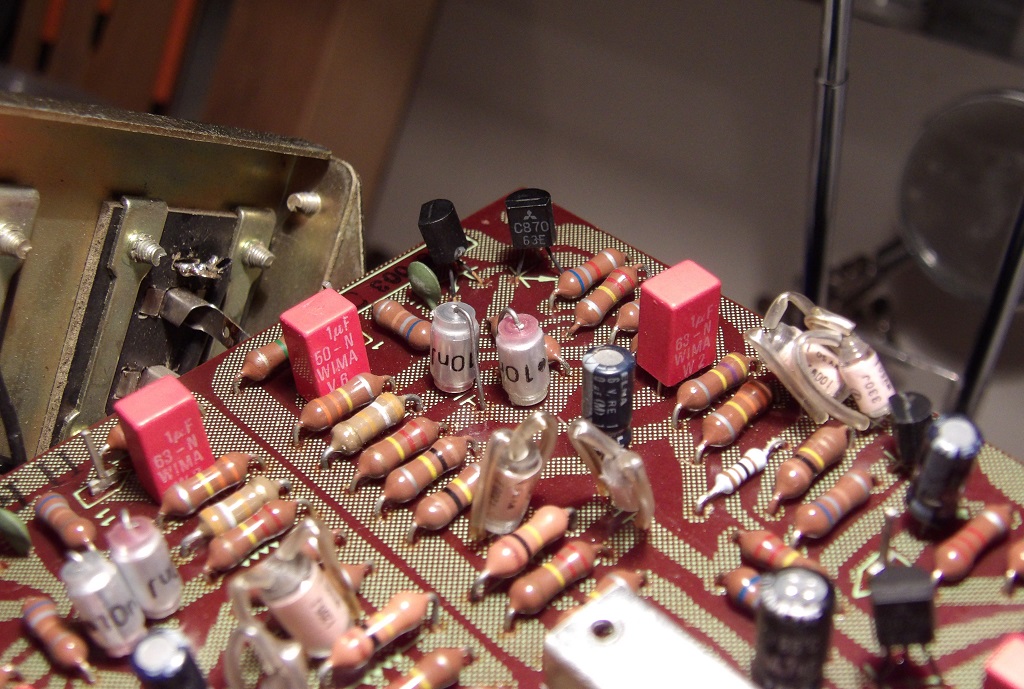

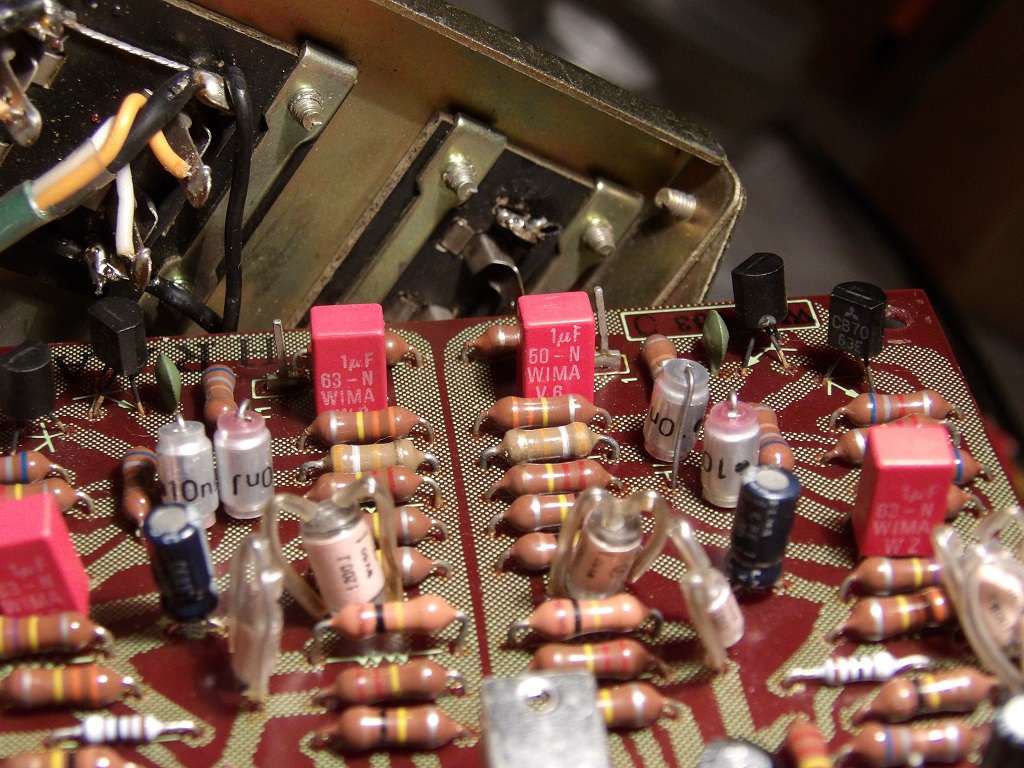

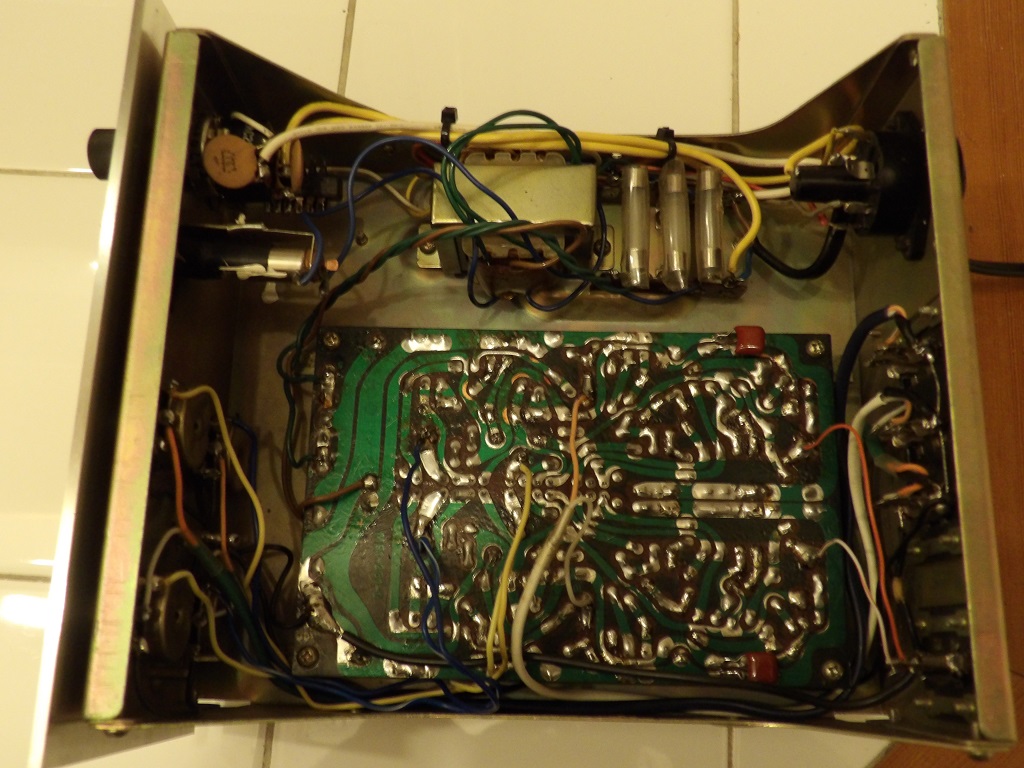

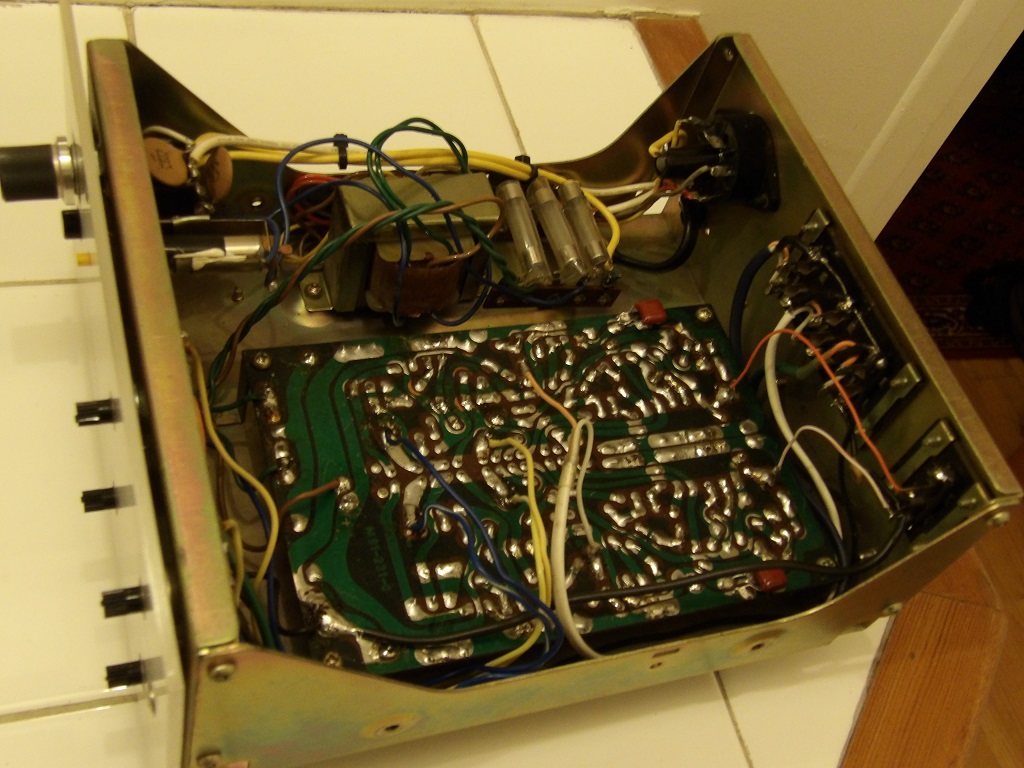

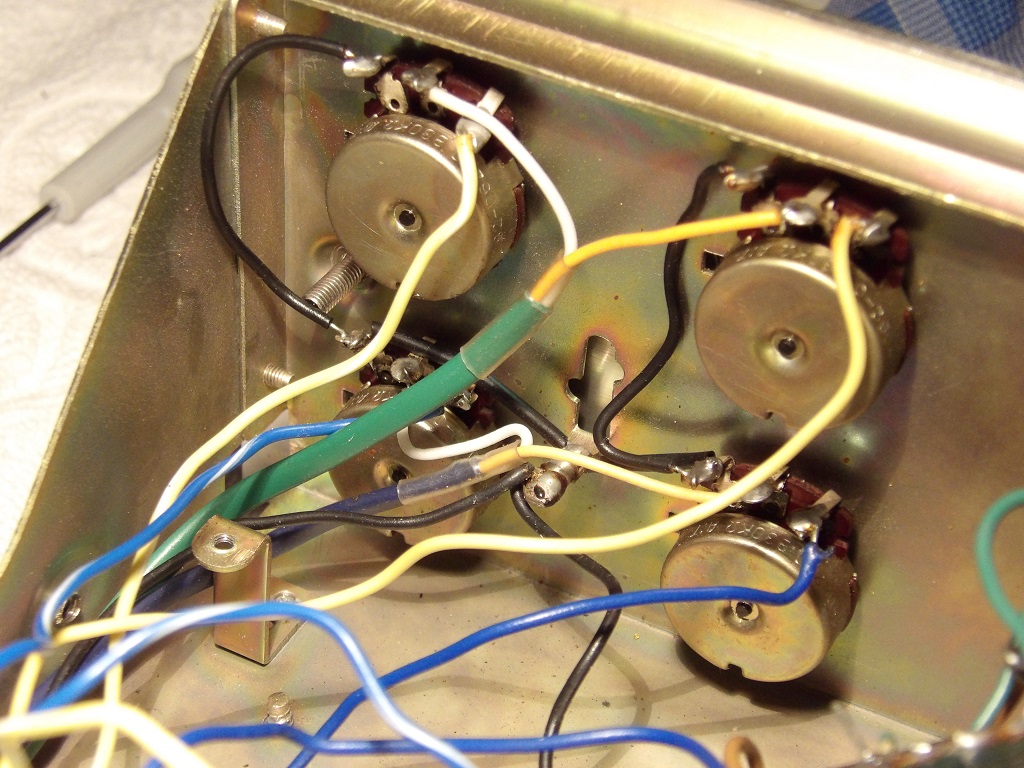

Voici donc les toute premières photos dispos sur le net (je n'ai absolument rien trouvé sur google sur l'intérieur de l'appareil), je pense donc que les Wima rouges ne sont pas d'origine :







Au programme, changement des condos chimiques comme d'hab, et vérif des transistors qui peuvent peut-être s'avérer bruyants pour les C870.
J'imagine que l'on est très loin d'un SF-850 en terme de possibilités de réglages, mais ce SF-500 présente l'avantage d'être dépourvu de potentiomètres possibles sources de pertes

[Bertrand]

C'est mignon tout plein!

[damien]

J'ai hâte de lire la suite avec: les 66

[pa@pa74]

Je vais suivre ce post avec attention.

[dylanjumpman]

Le manuel en PDF :

PIONEER SF-500.pdf

(9.42 Mio) Téléchargé 797 fois

[Klemp]

Et un de plus dans la liste des filtres actifs... super Clément

[SidSmith]

Jamais vu celui-là ! Merci pour la présentation !

[jojo14000]

Pour moi c'est une découverte rare personne qui pouvez le possédé si j'ai bien compris il faut utilisé 3 ampli de puissance qui se connectent directement sur les HP sans filtres ?

[pazalaza]

Pour moi c'est une découverte rare personne qui pouvez le possédé si j'ai bien compris il faut utilisé 3 ampli de puissance qui se connectent directement sur les HP sans filtres ?

Bonjour jojo14000

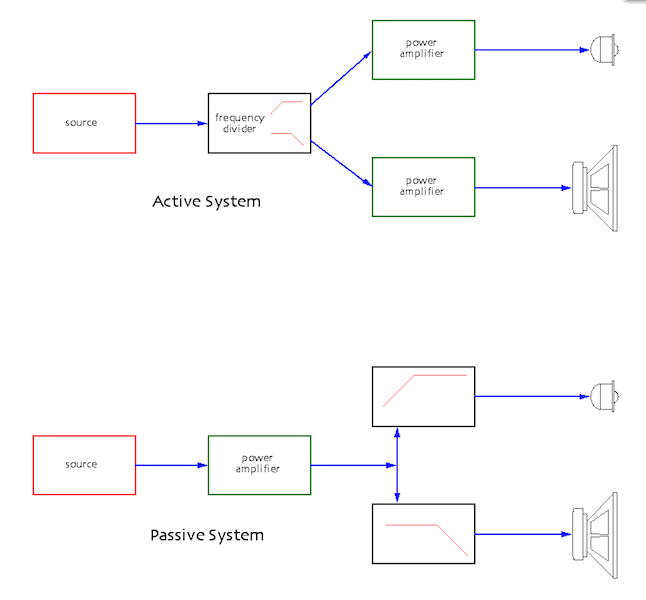

c'est en effet un filtre actif qui permet de passer outre le filtrage passif classique d'enceintes en connectant les hauts parleurs de basse, Medium et haute fréquences directement a l'ampli de puissance
cependant il peut aussi être mis en oeuvres pour 2 voies seulement

Source (http://rivperformance.editboard.com)
