Ampli OTL 6336A Schéma Taki 140W

[chm]

Bonsoir,

Les Elipson Prestige et les Dahlquist DQ10 font partie des reines du bas rendement, et pour bien s' épanouir réclament beaucoup
de puissance ce qui rend problématique l' usage d' ampli à tubes. Elles sont alimentées actuellement par un ampli Philips de 140W un EL6435
qui ma foi leur convient bien, mais le choix et la tentation de L' OTL ont fini par s' imposer, dans une réalisation Diy. Le schéma De Mr Taki fait référence par ses qualités techniques et musicales, il sera utilisé dans la version double Push Pull. Je me lance dans cette "aventure" aiguillonné par et avec le "filet" du Forum.

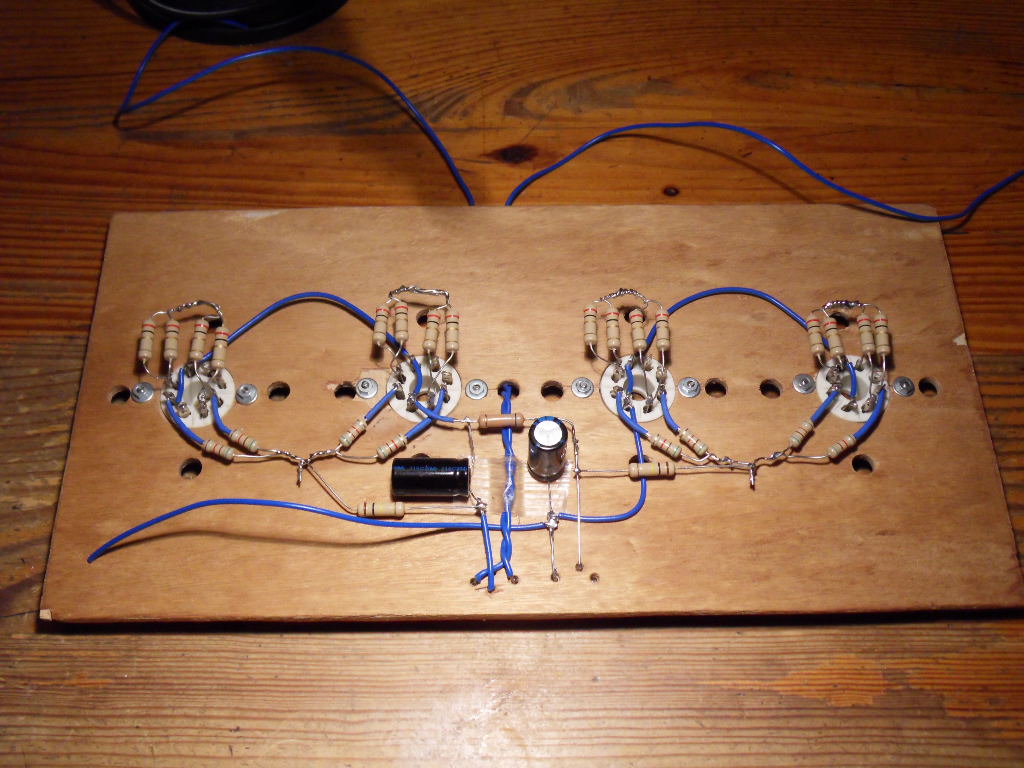

Voici donc la présentation de l' étage d' entrée et déphasage; le principe du montage en l' air me convient bien.

Christophe

[el blue]

Chouette projet. L'économie de transfo est intéressante pour le porte feuille.

Hâte de voir la suite.

[damien]

Courage Christophe!
Vivement la suite

[Spe666]

Un beau projet qui s'annonce passionnant, .

[6336A]

Bonjour

schéma qui a largement fait ses preuves, et qui a même été commercialisé, bien que très peu connu en Europe. Il s'agissait des amplificateurs Etone.
Taki utilisait des 6336A mais aussi la 6C33CB, dont la puissance équivaut environ à la mise en parallèle des 2 éléments triodes de la 6336A.
On peut également sur ce schéma utiliser la 6080 ou 6AS7G, pour une puissance divisée par 2 environ.
On peut encore essayer "d'améliorer" ce schéma, en changeant les tubes drivers, et même en régulant l'alimentation avec... 2 x 6336A supplémentaires, ce qui porte la consommation filaments à 190W par canal...

Lorsque l'on monte ce genre de circuit, Taki, Futtermann ou autres Takesué (3 spécialistes des ampli OTL) ce n'est pas dans le but d'économiser le prix des transfos de sortie, mais dans le seul but de faire de la haute fidélité sans compromis. Même en DIY, le prix de revient n'est pas donné...
Il faut en outre beaucoup de patience, et surtout une bonne connaissance des électroniques à tubes pour la mise au point finale.

En utilisation large bande, et sur des enceintes dont l'impédance ne descend pas sous les 4 ohms, la différence entre ce genre d'amplificateur et n'importe quel autre à transistors que j'ai pu écouter (et pas des moindres) a été immédiate, tellement évidente qu'elle s'entendait même en dehors de la pièce d'écoute...

Un beau projet qui s'annonce passionnant,

Absolument. Et qui sort des sentiers battus.

[chm]

Bonsoir,

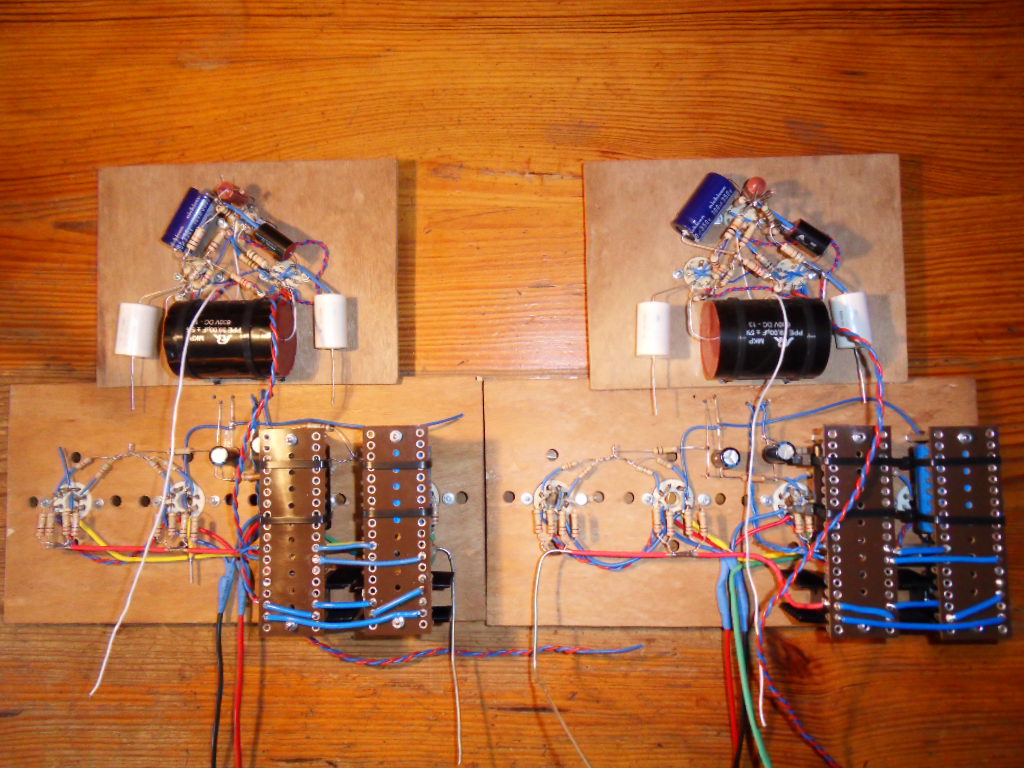

Cela avance, voir les photos...
Jean François, je suis bien évident interessé par une possible amélioration, nouvelle partie "driver" et pourquoi pas une
régulation HT , n' étant pas tout à fait fixé et ayant pensé à des développements possible (que tu viens d' évoquer) j' élabore par module ce premier jet d' ampli. Ce module "puissance" n' est pas tout à fait complet. Viendra ensuite l' alimentation,
redressement par diodes silicium ulta rapide pour le 250v. Cette partie coute par la taille des transformateurs ! Mais pourquoi donc
est il si problématique d' utiliser pour le 250v, mon secteur directement, celui ci tourne autour de 245 250V ! ( transformateur d' isolement) ?

Christophe

014 (2).JPG (263.41 Kio) Vu 12353 fois

012 (2).JPG (263.61 Kio) Vu 12353 fois

[6336A]

Bonsoir Christophe

Mais pourquoi donc est il si problématique d' utiliser pour le 250v, mon secteur directement, celui ci tourne autour de 245 250V !

C'est faisable pour l'amateur, interdit dans le milieu professionnel. Ce n'est pas non plus sans danger, il faut impérativement repérer la phase... j'avoue m'y être amusé, mais personnellement je le déconseille par sécurité, même si les avantages sont nombreux, (bruit, encombrement...)
Oui, on peut très bien utiliser un transformateur d'isolement de 500VA avec un secondaire de 250V

Pour les améliorations, on peut remplacer les deux ECC85 par deux 12BH7 par exemple. Il faudra alors revoir la polar et remplacer la 20K par une autre valeur à calculer... on peut aussi réguler l'alim partie puissance pour rentre l'ensemble encore plus stable, mais ton ampli va passer de l'énorme au monstrueux !

[chm]

Bonjour,

L' avancement des travaux, un peu pour vous faire patienter !

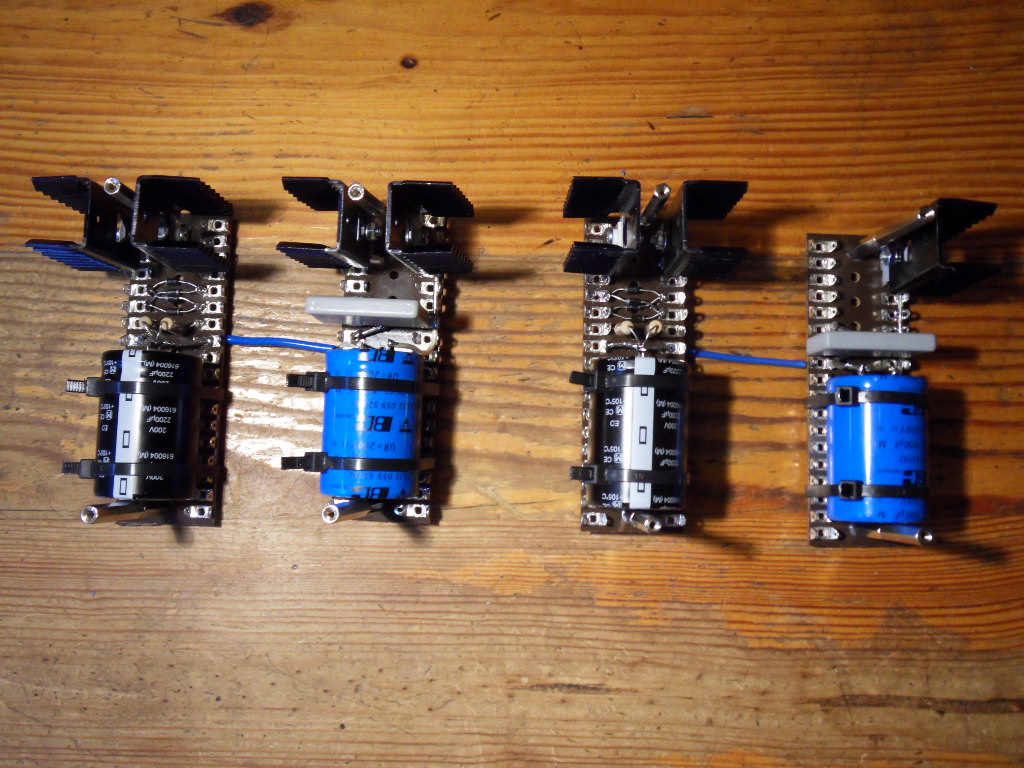

Les modules redresseurs


Ceux ci fixés sur les modules puissances

017 (3).JPG (306.45 Kio) Vu 12223 fois

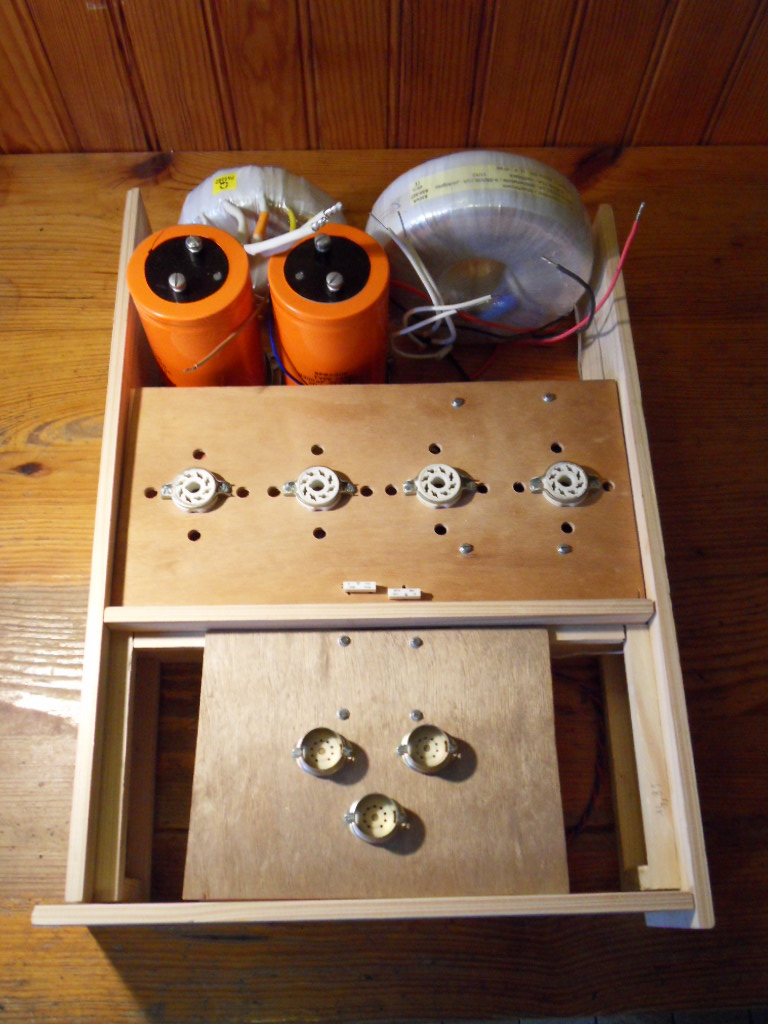

Un avant-goût, c' est sur il n' y a pas d' aluminium brossé, mais je m' en moque un peu !


Christophe

[chm]

Bonsoir,
Les choses sont en bonne voie.
A bientôt la mise sous tension ( des deux )
Christophe




[chm]

Bonjour,

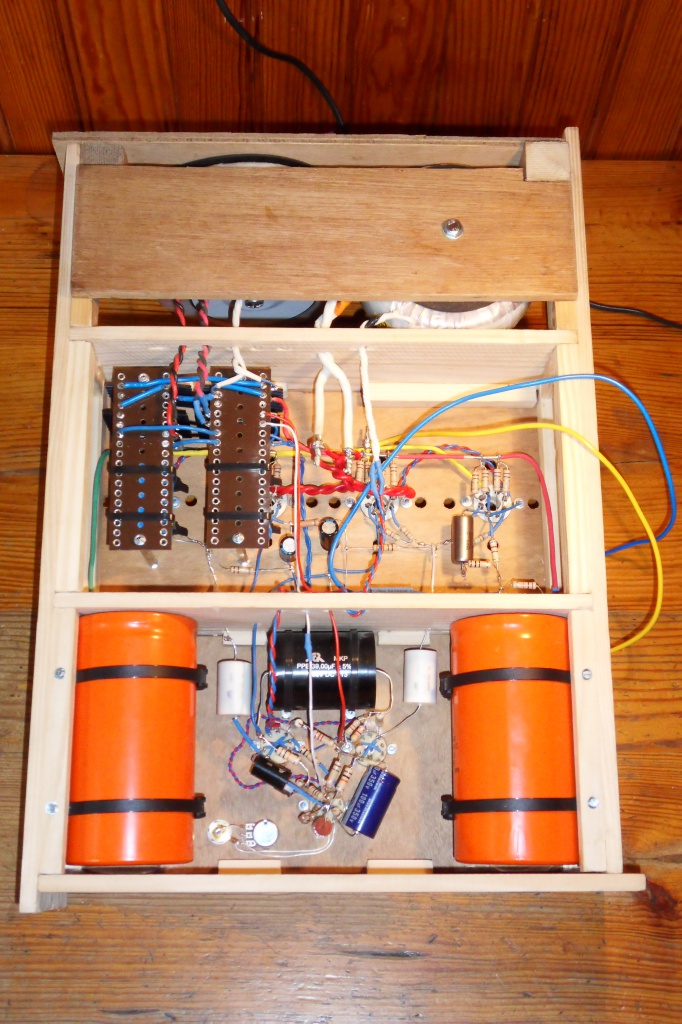

Un peu plus de matière à la présentation !

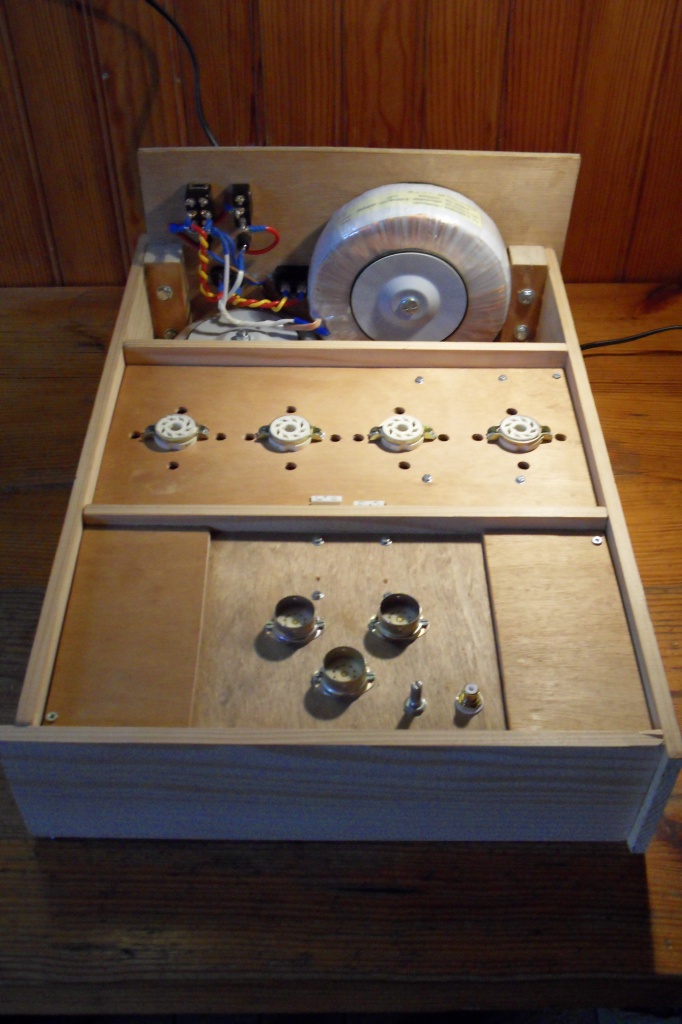

Ceci est donc un "prototype" construit, et ce n' est pas une image, sur la table de la cuisine. Il n' est pas sans imperfection.

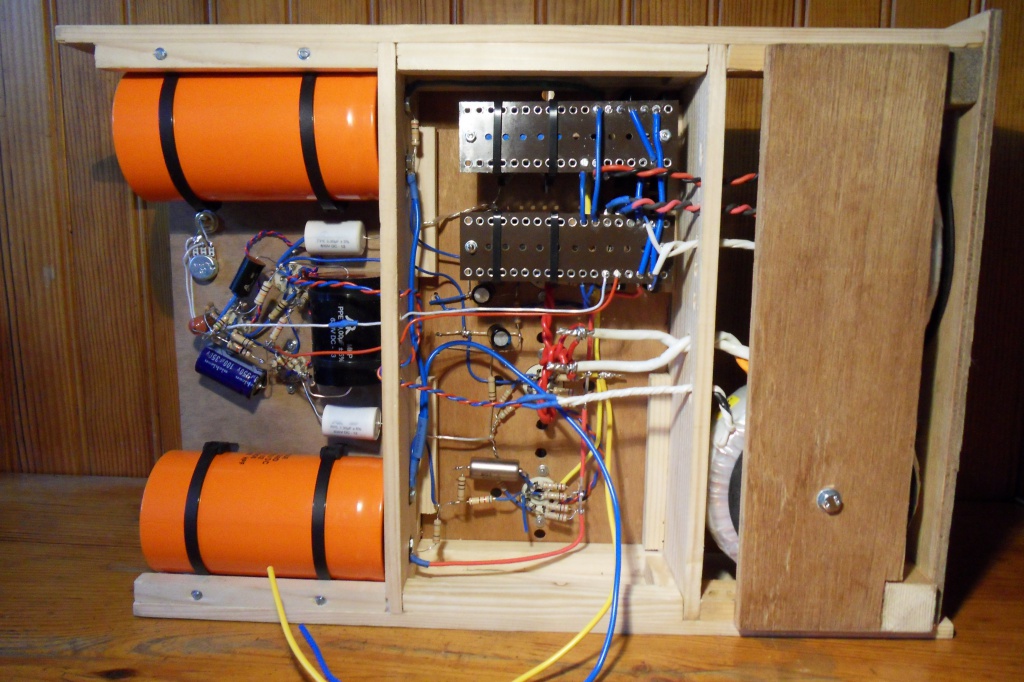

Le principe retenu était de faire, dans la mesure du possible, au plus court pour toutes les liaisons et compartimenter la construction.
Cette compartimentation permet de séparer les différentes fonctions et pouvoir réaliser une ventilation forcée des 6336A si cela s' avère nécessaire, par l' ajout d' un petit ventilateur dans la caisson du milieu.
Les quatre 6336A dégagent 120W rien qu' en chauffage et ne doivent pas dépasser 250 degrés. ( Cette compartimentation permet aussi de rigidifier le chassis car tout cela pèse ). Je ne sais si cela est très pertinent mais j' ai éloigné la partie "driver" des transformateurs, et les fils 6,3v alternatifs des autres composants dans la mesure du possible.
Pour les condensateurs de filtrage des 6336A un raisonnement, que je concède volontier très imaginaire, m' a fait opter pour de gros chimiques, je préfère que le signal se perde un peu, plutôt qu' il se brouille dans la multitude ( même à faible ESR ). J' ajouterais peut être des MKP en découplage.

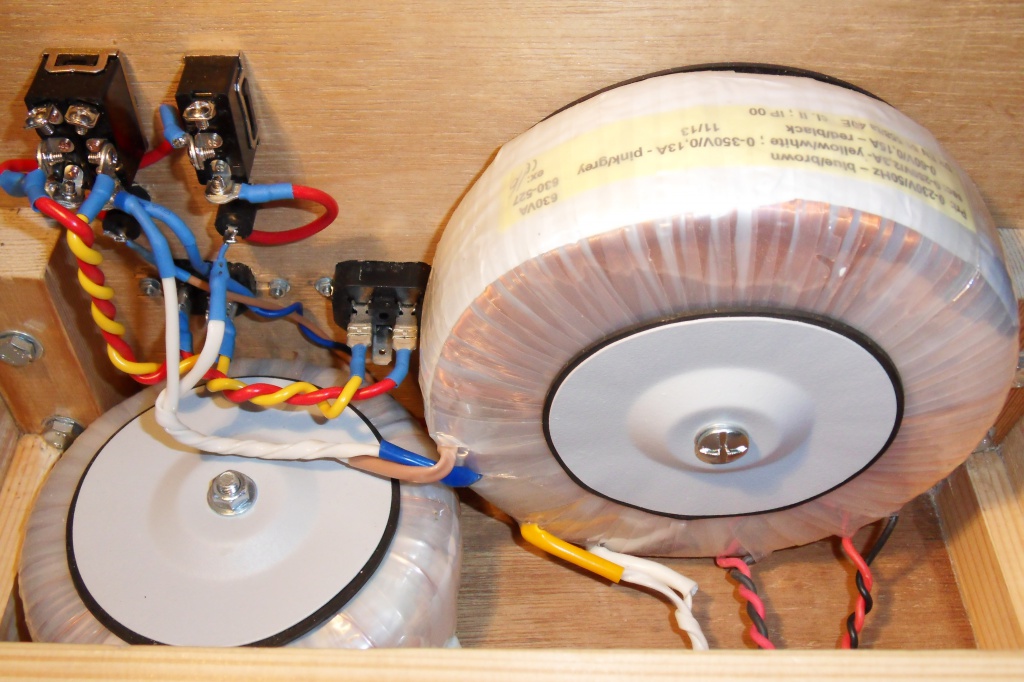

Une première photo des transformateurs calibrés larges, ils pourraient alimenter deux 6336A supplémentaires pour une régulation de la HT, ( on passerait alors dans le domaine du monstreux pour reprendre le terme de 6336A ) et de leurs interrupteurs respectifs en série; le premier pour les 6,3V le deuxième pour les HT. Les constructeurs des 6336A préconisent un temps de chauffage d' au moins 30 secondes avant d établir la HT.

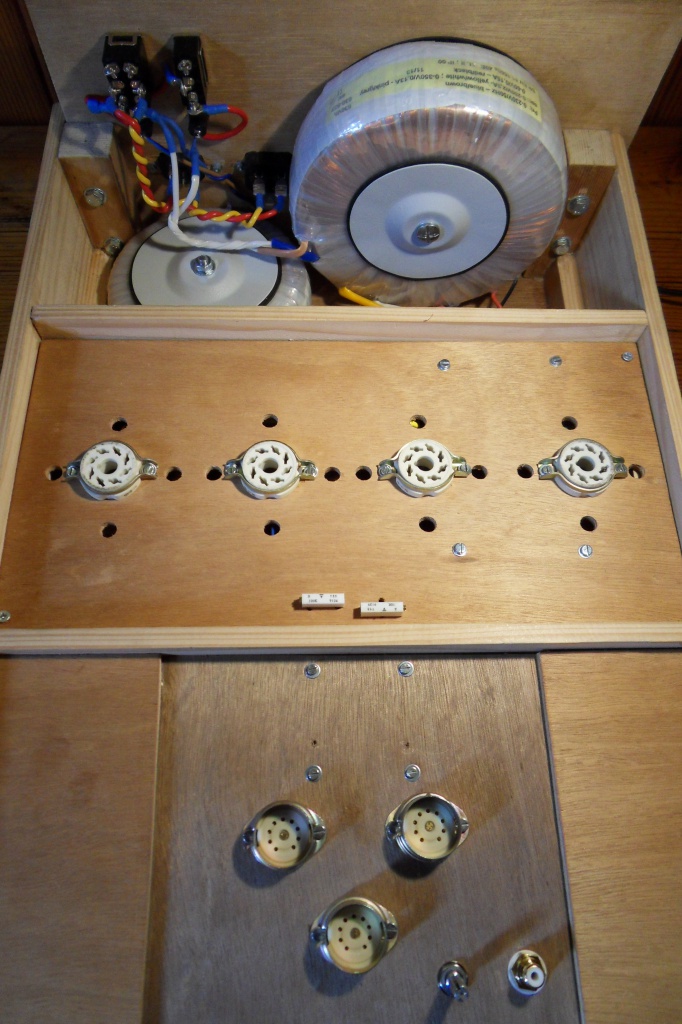

Une autre photo de l' intérieur ( le positionnement des sorties HP n' est pas encore déteminé!)
