Sony TA-AX6

[20tajk7]

Encore un qui vient étoffer ma collection de Sony "découpeurs", trouvé dans un cash troc du coin:


Malgré son design assez épuré il possède de nombreuses fonctions cachées derrière un volet basculant.

Cet ampli présente deux particularités, bien sûr l'alimentation à découpage typique des modèles haut de gamme de cette époque mais aussi l' "Audio Current Transfer" qui permet une réduction de la distorsion:


Le sélecteur d'entrées à touches, le potentiomètre de volume à glissière est très agréable à utiliser:

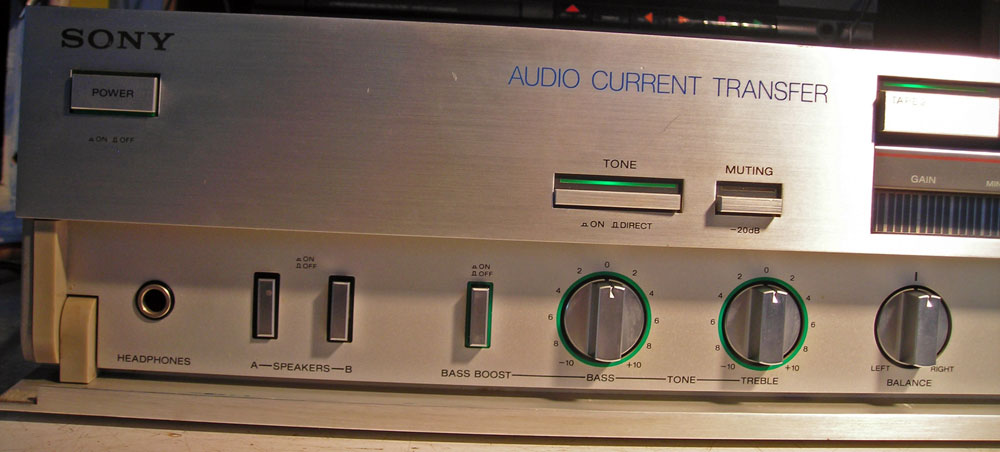

La façade inférieure ouverte:
La fonction "bass boost" remplace le "loudness", par contre elle semble moins efficace (ou alors elle déconne).


Le commutateur d'enregistrement est très pratique car il permet de faire des copies de bandes dans les deux sens.
L'entrée phono est commutable MM / MC avec sensibilité réglable en MC, ils auraient pu mettre un sélecteur à 4 positions comme sur les TA-F45 et 55 (capacitance réglable en MM).


En le mettant sur off on neutralise les sorties tape 1 et tape 2 limitant ainsi les parasites et la ronflette.

Un comparatif entre le TA-AX6 et son petit frère le TA-AX4 est prévu, ainsi qu'un comparatif de Sony "motorisés" (TA-AX4 et TA-F55)

Photos de l'intérieur en cours de préparation.

[crashgarrett]

Rien ne t'arrête

[SidSmith]

et Merci pour la présentation !

Je le trouve laid mais il est, semble-t-il, fait de composant de grande qualité, ce qui le rend performant : http://www.thevintageknob.org/sony-TA-AX6.html, mais aussi sous valorisé dans l'usagé. Bref un produit qui n'a pas encore subit l'inflation causé par les forums audio ou les revues audiophiles.

Vivement tes impressions d'écoute et un petit comparatif, histoire d'avoir un référentiel !

[pionroi]

bien complet, intéressant ce "petit"
on attend la suite

[20tajk7]

Merci pour vos messages.

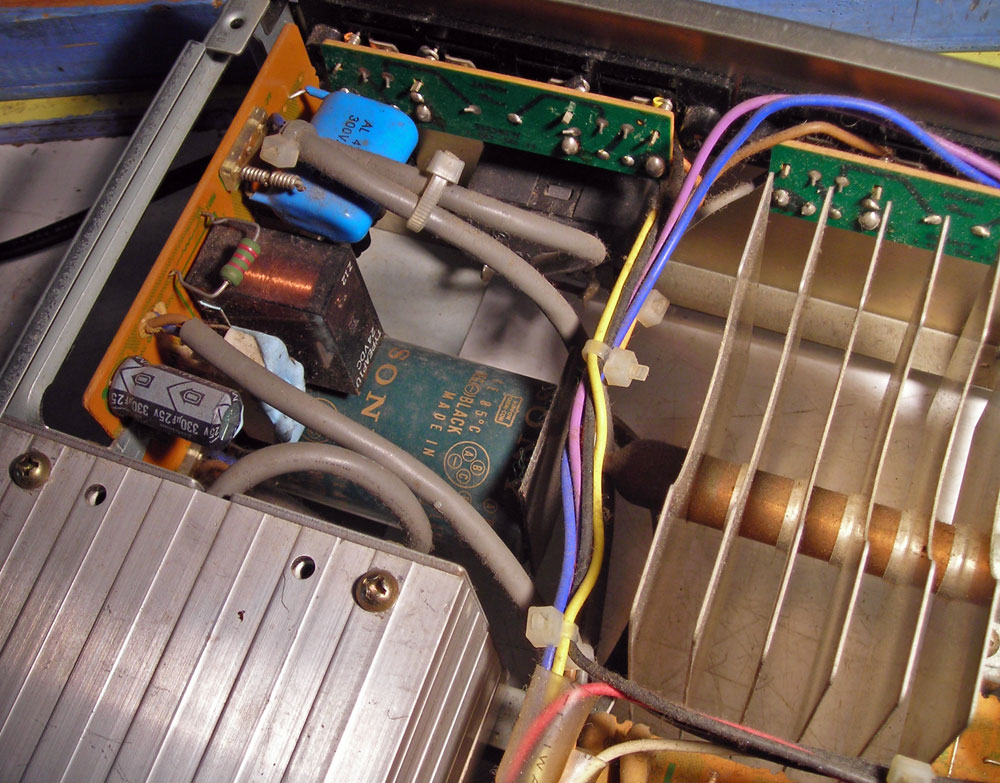

La carte du redresseur secteur avec un condensateur de filtrage de 470µF, le relais sert pour le "soft start":


L'alimentation à découpage dans son boiter métallique (pour éviter de parasiter le préampli phono et l'ampli de puissance):


Boitier ouvert:


Marrant, la sérigraphie du circuit imprimé ne corresponds pas au niveau des condensateurs rouges:


Les condos de filtrage, spécialement fabriqués pour Sony:


Les régulateurs de tension pour le préampli phono et l'ACT:
Le préampli phono est d'ailleurs équipé de condos de très bonne qualité.


Les transistors de puissance "Hi-fT" montés sur le "heat pipe":


Face avant démontée:


Les leds sont en fait des loupiotes avec un petit manchon coloré, bien sur deux ont grillées :


Mais elles ne sont pas montées en série comme sur les autres modèles ce qui facilitera le remplacement par des leds:


[Berurier]

Bien que tu nous parles de cette série.
C'est clairement le genre de truc que j'aurais laissé en broc ignorant que je suis !!
Le boitier de l'alim à découpage, c'est la touche de classe
A quand ton grand match des TA ??

[claudiomas]

bonjour,
problème recourant sur cet ampli, sécurité, protection HP .
c'est la colle qui est sur la nappe de fils colorées prés du relais qui avec le temps et la chaleur deviens conductrice

[20tajk7]

J'ai enfin trouvé un peu de temps pour me pencher sur le 2ème TA-AX6 (merci Jimlechien).

L'alimentation à découpage ne fonctionnait pas, je commence les tests coté primaire, le redresseur fonctionne, la résistance "sucre" et son fusible thermique ne sont pas coupés, le 325V continu arrive bien au boitier de l'alim, j'en déduis donc que l'oscillateur ne fonctionne pas.

J'ouvre le boitier de l'alim et teste les composants de l'oscillateur, tout est ok de ce coté, je teste ensuite les enroulements du transfo et les transistors de puissance, tout est ok aussi.
Les fautifs sont finalement trouvés, les deux condensateurs MKP de 1,2µF (C905 et 906) ne font plus que quelques nF !

Petite frayeur au premier essai après avoir remplacé les condensateurs, ça pète au niveau de la carte du redresseur secteur
C'était un brin du fil du + qui s'est retrouvé un peu trop près du - sur les cosses du 325VDC !
Plus de peur que de mal, ça n'a pas fait de court-circuit franc, juste un amorçage, par chance rien n'a grillé.

Et voilà un ampli qui chante de nouveau

[20tajk7]

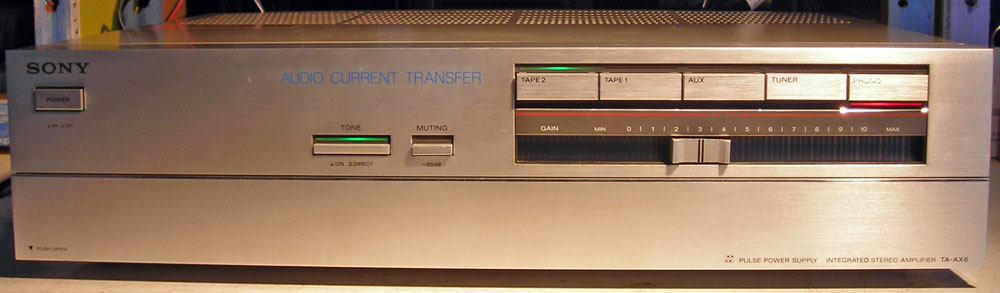

Trouvez les 7 différences
