Alim 220 V

[Broonob]

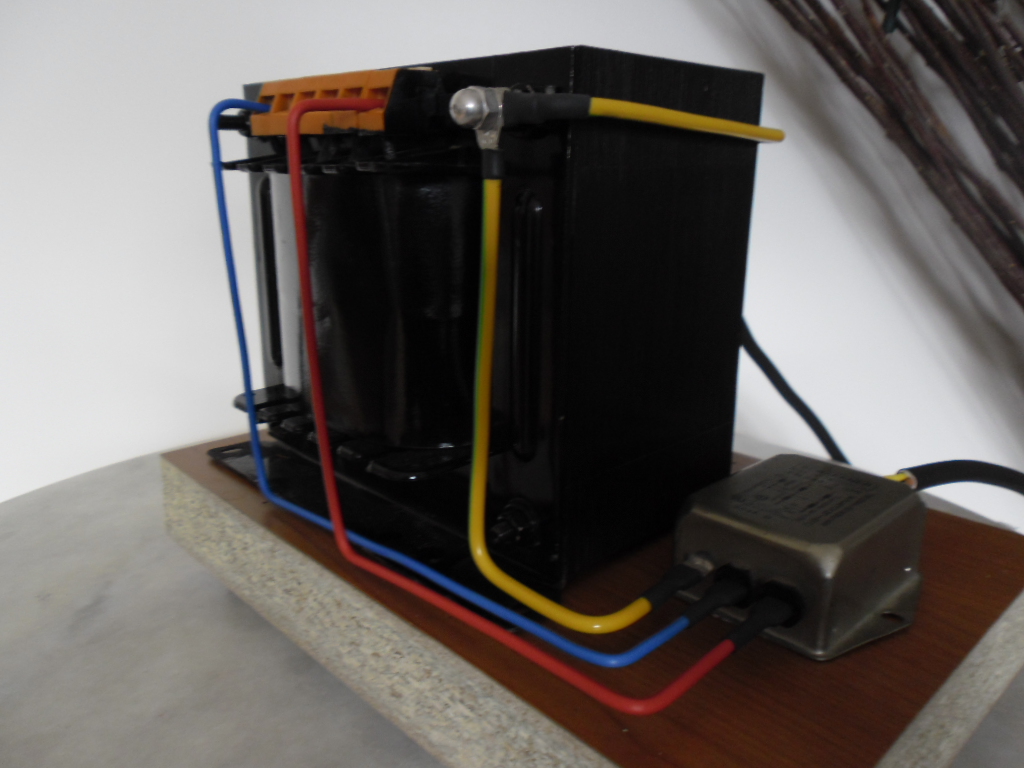

Afin d'alimenter correctement mon système "Wadia - Petrel" j'ai réalisé une alimentation 220 V, filtrée par un Schaffner FN343 et, isolée par un transformateur d'isolement d'une puissance de 1600 VA. Je parle de ce dernier dans un sujet consacré au transfo d'isolement:

viewtopic.php?f=89&t=21501&hilit=isolement&start=10

Un simple morceau de plan de travail, deux, trois bouts de fils, quatre pieds "badminton" pour supporter les quelques 20 kg et c'est tout.

Le résultat est à la hauteur de mes espérances...silence !

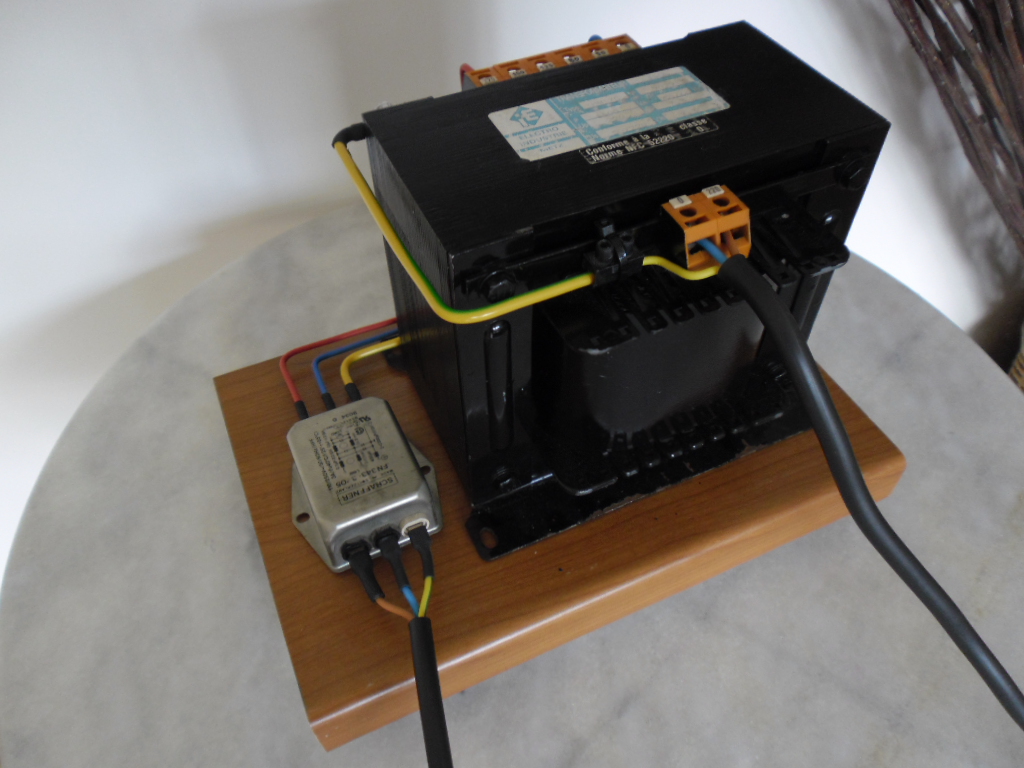

Alim 220V.JPG (527.6 Kio) Vu 4867 fois



[Broonob]




[Broonob]


[dylanjumpman]

Sympa, il faut vraiment que je me mette au boulot pour faire le mien, depuis le temps
Tu ne veux pas faire un coffret ? Comment as-tu fait pour l'extrémité des fils qui arrivent au transfo : étamage partiel/entier ?

[Broonob]

Comment as-tu fait pour l'extrémité des fils qui arrivent au transfo : étamage partiel/entier ?

Dylan,

Tout le câblage est réalisé en 2,5 monobrin. Donc, aucun étamage.
Au niveau du filtre Schaffner, j'ai bien serré les cosses et un peu de soudure afin de correctement fixer celles-ci.

Tu ne veux pas faire un coffret

J'aime bien le côté industriel de l'esthétique du transfo.

[Dadatimi]

Je me pose la question de l'utilité d'associer les deux .. transformateur isolateur et filtre électronique

Le transformateur n'est-il pas suffisant et plus éfficace ?

[Broonob]

Je me pose la question de l'utilité d'associer les deux .. transformateur isolateur et filtre électronique

Le transformateur n'est-il pas suffisant et plus efficace ?

David,

J'avais les deux en stock ! Alors, tant que j'y suis, autant associer les deux techniques pour filtrer au maximum.
Le filtre Schaffner dispose en plus d'une self de 0.4 mHenry situé sur le fil de terre.

[obomusic]

François,

Intéressant tout ça ! Et esthétique en plus (fils alignés, bien propre...), j'aime bien moi aussi le look industriel du montage.

Merci pour cette petite présentation.
Question de débutant : Est-ce que tu peux brancher plusieurs source sur ton alim (assez de puissance) ?

Bonne journée les bricoleux.

EDIT : juste une remarque : il faudrait un titre plus explicite pour qu'on puisse retrouver ce sujet facilement le jour où on en aura besoin
Du genre : "La super Alim 220V de François" ou "L'alim qu'il vous faut ! By Broonob"

[dylanjumpman]

Merci pour cette petite présentation.
Question de débutant : Est-ce que tu peux brancher plusieurs source sur ton alim (assez de puissance) ?

Avec 1600VA tu peux y aller sans soucis

[Klemp]

Bonjour François

2 X 500VA pour les Pétrel + environ 50VA pour le Wadia .... il reste donc environ 500VA pour alimenter autre chose...

Mais les éléments du filtre Schaffner supportent-t' ils autant ? .... je crains que non

Si c' est le même que celui-ci, il me parait ne supporter que 3 ampères, c' est à dire 700VA max...

Les amplificateurs de tes Pétrel fonctionnant sans doute en classe B, leur consommation est directement liée à leur débit en puissance.

Tu as vraiment intérêt d' être prudent si tu ne veux pas voir ce filtre partir en fumée et engendrer éventuellement des dégâts ailleurs.
