Tandberg Serie 15

[capricorne]

:helloman:

Lorsque je l'ai vu sur le trottoir ,je me suis vu en cours de musique à l'école .



Il semble avoir été construit vers 1970 (quasiment mon age ). C'est construit pour durer ,un vrai char d'assaut , il fait son poids .

Tandberg semble avoir gardé le système de sélection quelque années quand je vois celui de Klemp :


viewtopic.php?f=23&t=4194&hilit=tandberg"

Beaucoup plus rustique mais assez complet .



Il est équipé d'un HP de marque Tandberg (il faisaient tout à l'époque ) ,on peut raccorder un haut-parleur en externe .

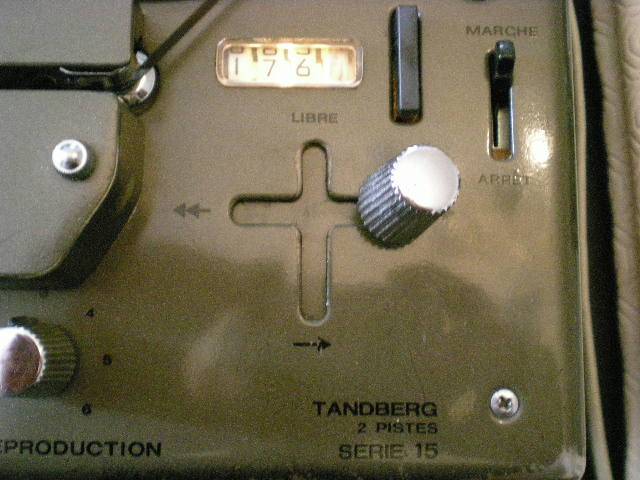

Ce selecteur permet différentes combinaisons .

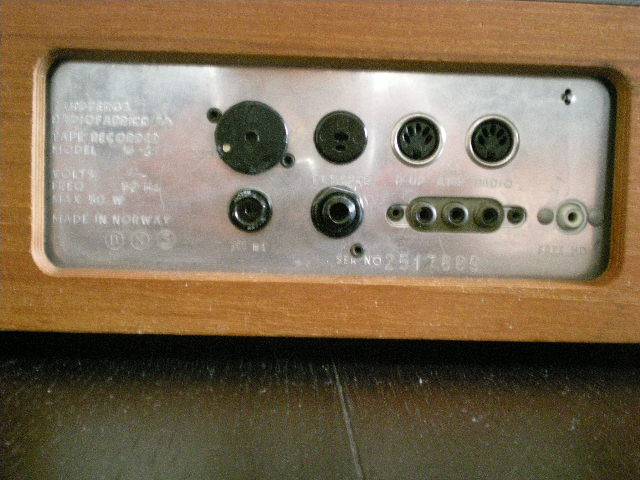

Vue ar sur le selecteur de voltage ,la prise HP ,l'entrée phono ,radio ,le fusible externe et même sur la droite la fiche grise est le raccordement "Free HD ",Les concepteurs devaient être des visionnaires :cpasmoi!:


La suite prochainement

[michel63]

Bonsoir,

Il est superbe, est-ce qu'il chante bien ?

[capricorne]

:helloman:

étonnament ,la sonorité n'est pas mauvaise ,c'est d'ailleurs étonnant.

Je m'attendais à un son de boite sans aucun aigu ,pas de grave mais le son sans couvrir toute la bande passante est agrèable.
J'ai branché la sortie HP sur une Dual CL18 et ça s'écoute avec plaisir . La bande que j'ai utilisé était celle fourni avec l'appareil et est assez moyenne niveau enregistrement .

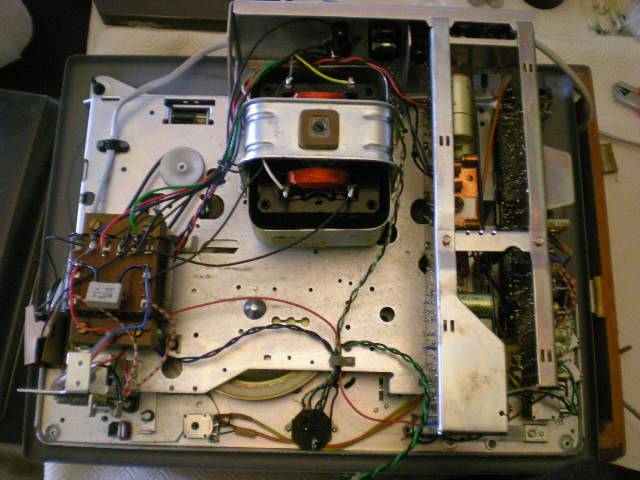

Voici quelques photos de l'intérieur

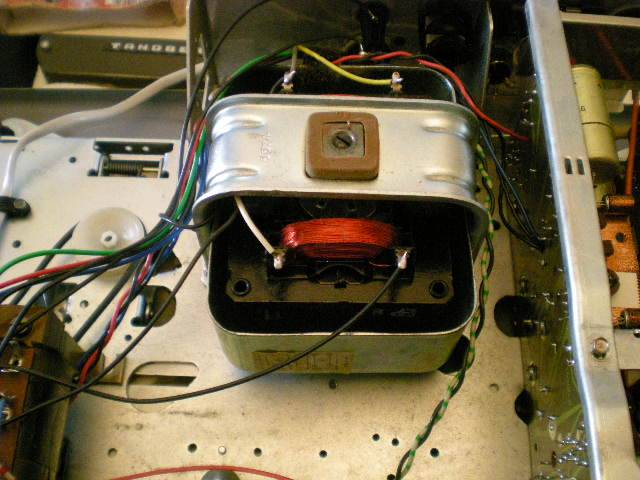

J'aime le look de ce moteur avec son bobinage rouge.

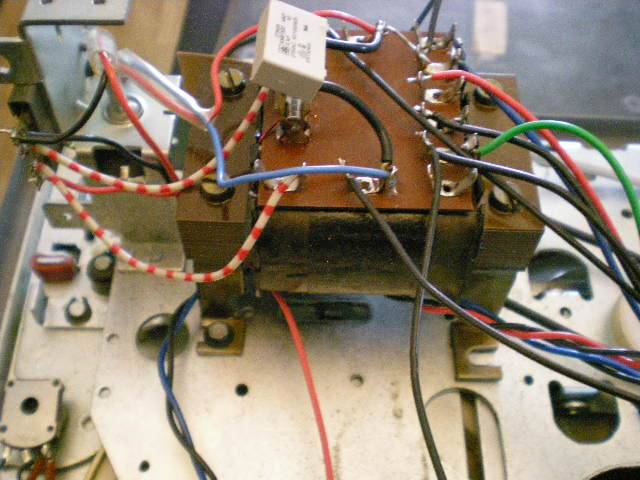

Le transfo et le cablage bien fouilli , le condo blanc n'est pas d'origine car le condo suedois à décidé de partir en retraite aprés 1 heure de chauffe .

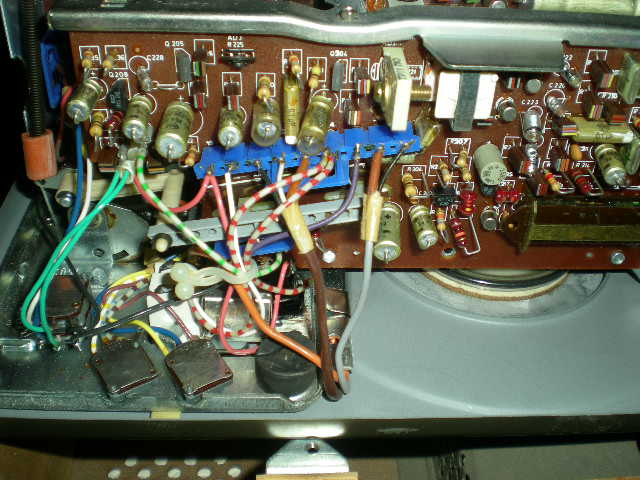

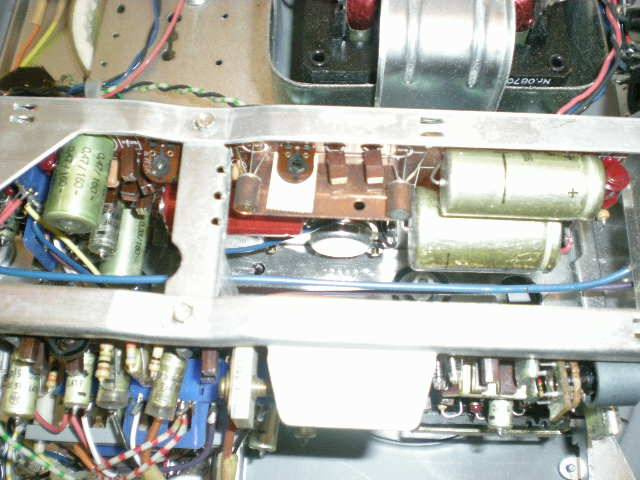

Par la c'est toujours aussi bien rangé



Vues du HP Tandberg



Il me reste à trouver le SM afin de changer les courroies qui ne semblent pas trés accessibles .

[Gert Frobbe]

Bonjour,
vraiment un bien bel appareil!
Un lien pour la notice d'emploi ainsi que le manuel de services:
http://www.hifi-manuals.com/Download/Ta ... ers-manual
http://www.hifi-manuals.com/Download/Ta ... ice-manual

[capricorne]

:helloman:

Merci beaucoup pour ces liens .

[jeanmarie54]

bonjour Jean-Philippe
j'ai recuperé une machine identique à la votre
tandberg serie 15
sauf que sur la mienne le capot du selecteur 110-220V est parti
donc si vous avez encore cette machine
pourriez vous me faire un petit schema en vous inspirant du cache
pour que je sache quels cavaliers il faut court circuiter

cordialement
Jean-Marie

[Nicolarson]

Tiens, il y a un placard à la Fac qui en contient 3 dans un vieu labo de langue

[capricorne]

Tiens, il y a un placard à la Fac qui en contient 3 dans un vieu labo de langue

Essayes de les récupérer ...

[capricorne]

:helloman: Jean-Marie ,

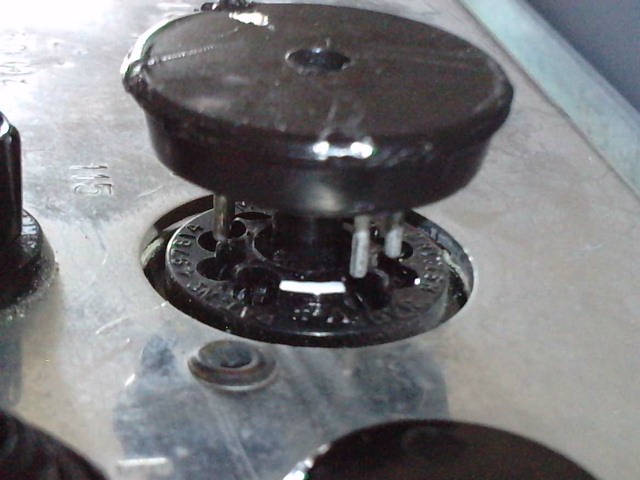

Voici quelques photos des prises .
Désolé pour la qualité , je les ai prises avec un portable .

La prise Mâle possède 8 fiches raccordées 2 par 2 et un détrompeur .
1et2
3et4
5et6
7et8

La prise femelle du chassis possède 9 prises et un détrompeur .

En position 230 v et dans le sens des aiguilles d'une montre la première fiche femelle est libre .
Avec un pont , il faut raccorder les fiches de la PRISE CHASSIS

2-3
4-5
6-7
8et9

En position 115V la fiche 9 est libre .
Le raccordement est donc

1-2
3-4
5-6
7-8

POSITION 230V SUR LE RACCORD DU CHASSIS , LA FICHE 1 APRÉS LE DÉTROMPEUR N'EST PAS UTILISÉ .


POSITION 230V , la fiche 1 est libre .



EN ROUGE LA FICHE 1 DE LA PRISE CHASSIS .EN VERT LA FICHE 2 DE LA PRISE CHASSIS .
EN BLEU LA PRISE 1 DE LA FICHE DE RACCORDEMENT MALE .

fiches tandb.JPG (71.81 Kio) Vu 5308 fois

j'espères que cela t'aidera .

[jeanmarie54]

merci Jean-Philippe
ça devrait aller
c'est super sympa

Jeanmarie
