Merci merci.

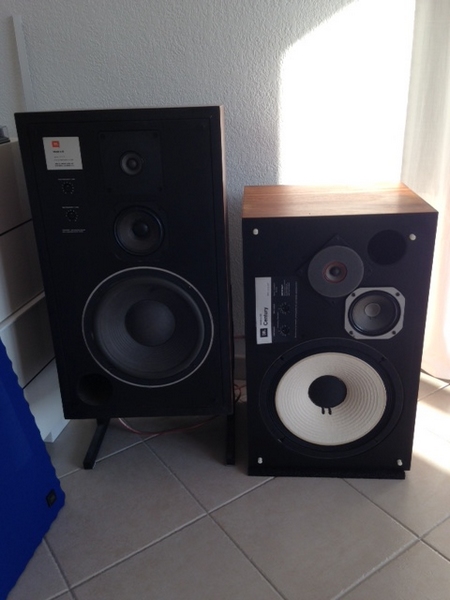

Oui Jean Louis, effectivement, j'ai un petit peu dorloté ces L-100 ( mais les L-50 aussi ) et j'ai fait une écoute comparée des 4 enceintes, grâce aux 2 sorties HP du M-50. J'ai ainsi pu constater de visu, la différence entre les L-50 et les L-100.

Même si c'est déjà super avec les L-50 , on se rend compte que l'on change de registre avec les L-100 , qui sont vraiment supérieures.

Voici quelques détails sur les petits travaux réalisés après la phase des peintures noires de dimanche soir.

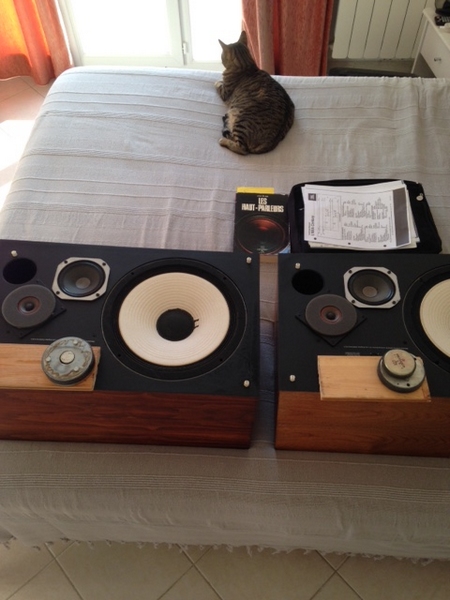

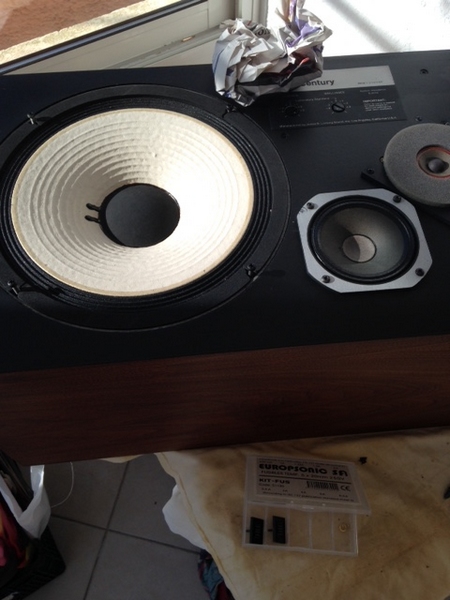

Mise en place des HP en commençant par les tweeters et médiums :

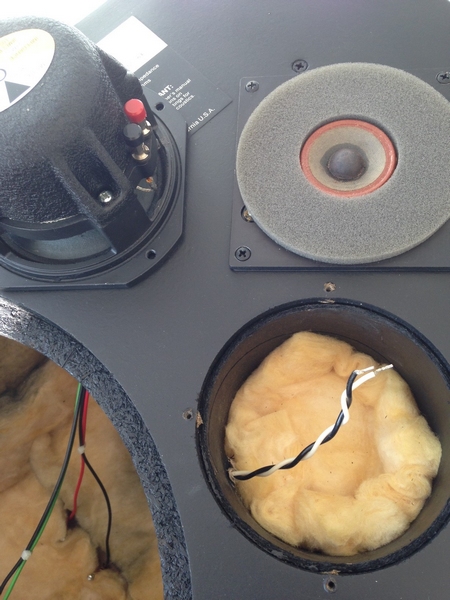

Si vous êtes amené à travailler sur des enceintes JBL, vérifiez bien que les joints toriques d'étanchéités sont bien présent dans leurs gorges, sous la façade des HP médiums.

Dans 100 % des enceintes JBL que j'ai démontées, et qui avait déjà été bidouillées,100 % des joints toriques étaient absents.

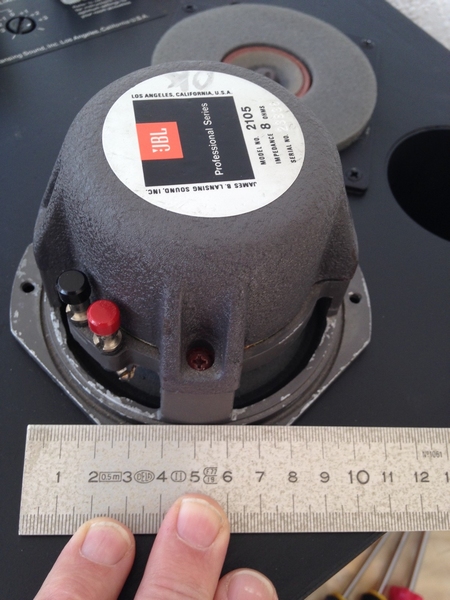

Ici, je reprends leurs mesures ( diam 100 ), pour aller en acheter demain chez un fournisseur spécialisé en joints de tous genres, toutes tailles et aussi sur mesure :

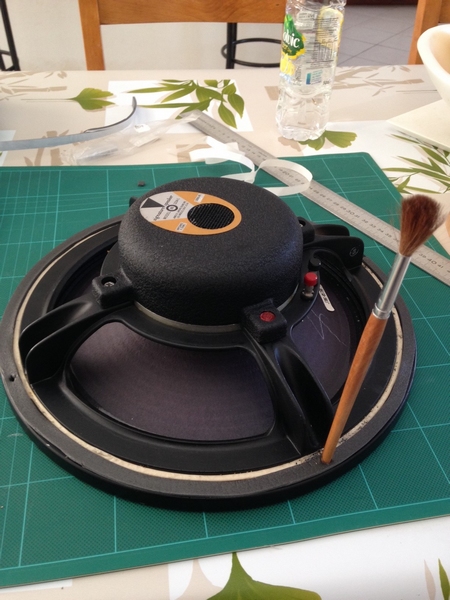

De la même façon, il faut refaire les joints d’étanchéité pour les HP des basses. Le joint d'origine JBL étant souvent abîmé ou un peu sec.

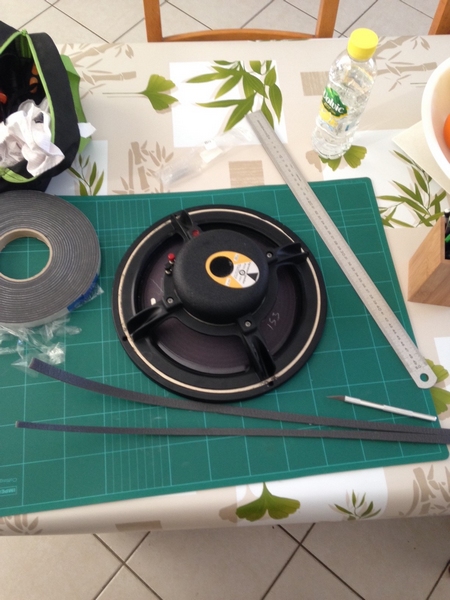

Pour ce faire, j'utilise un joint plat autocollant de 20 mm de large que je découpe en son milieu pour faire les 2 HP :

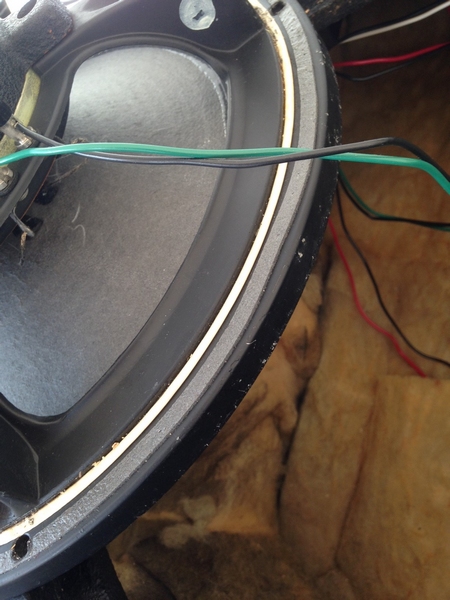

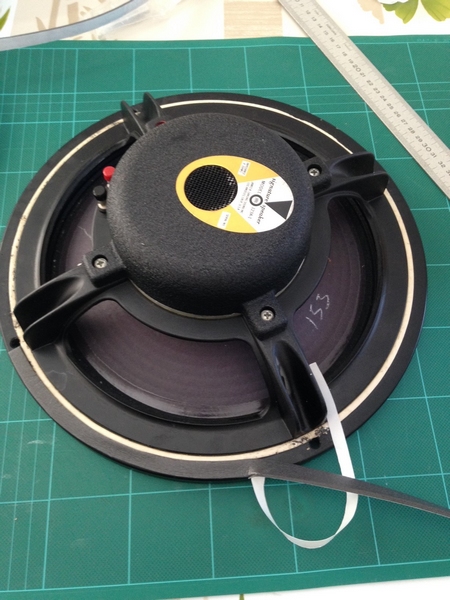

Malgré qu'il soit plat et large, il s'adapte très facilement à la forme circulaire de la couronne du HP :




On n'oublie pas de faire les réservations pour les 4 vis, de façon à éviter que le joint ne se déchire à leurs passages :




Et hop :




Les Hp sont tous ok et mis en place ( c'est un reflet sur le médium) :




À cette étape, je me suis occupé ( ça faisait longtemps que je devais les faire) de réaliser 2 plaques de supports amortissant.

Pour cela, j'ai pris une plaque de caoutchouc noir et épaisse, de 600 x 600 vendue chez Castorama.

Faite attention, ils vendent des boites de 4 petits morceaux découpés de env. 80 x 80, presque aussi cher que la plaque de 600 x 600 entière.

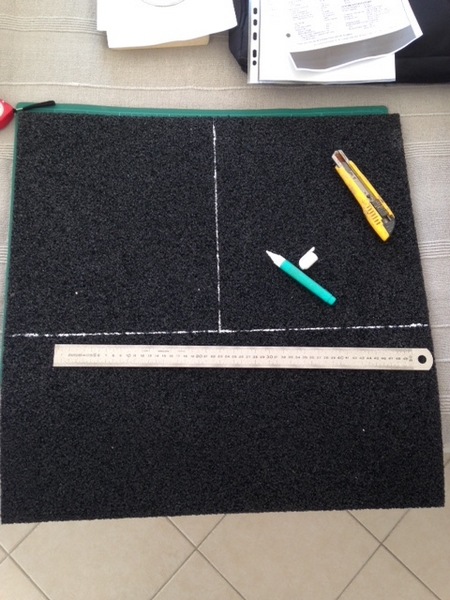

Une astuce pour tracer les coupes sur le caoutchouc, j'utilise un stylo de "blanco" :

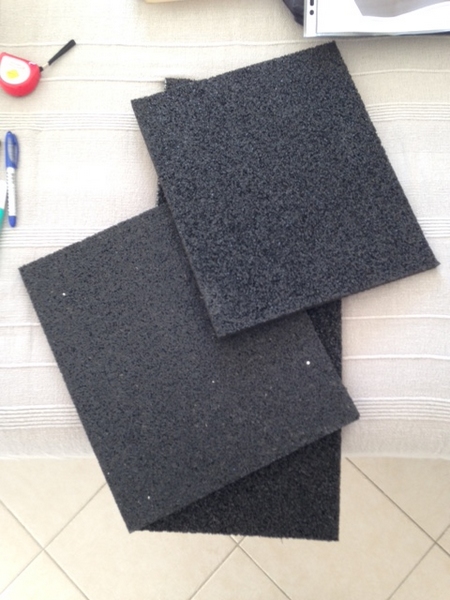

Et voilà, 2 plaques de support amortissant pour recevoir 2 enceintes au sol :




Premiers essais des HP pour s'assurer que tout est ok :






Recollage des sérigraphies des L-Pads (Et le miaou est toujours à proximité !...) :

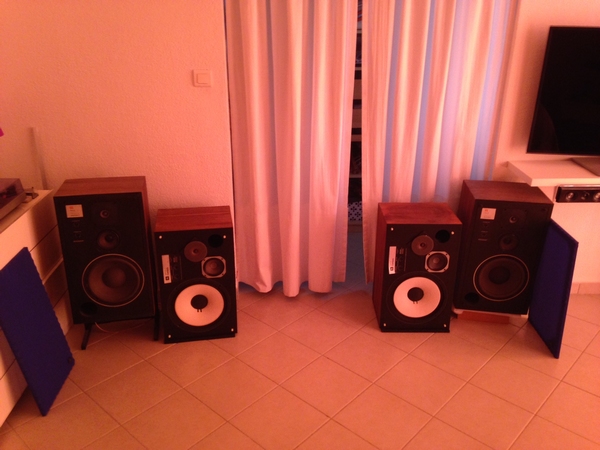

Et c'est fini, les L-100 sont en place :




Ah non, j’avais oublié les logos !

Heureusement, il me restait 2 logos JBL alu originaux série L, dans mes petites boites.

À gauche il est poli, à droite non, c'est plus joli non ?




Et hop, les 2 sont tout jolis et prêts pour rejoindre leurs futures façades bleues :

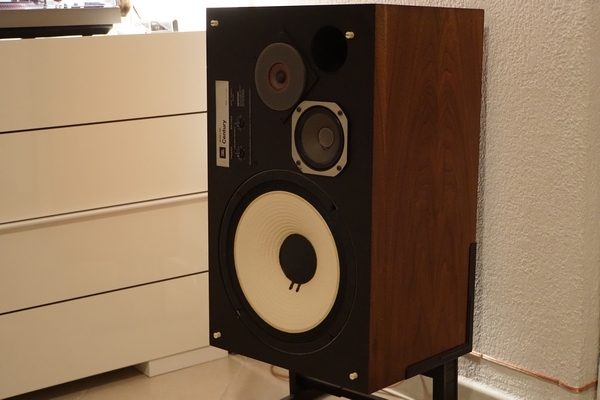

La restauration des L-100 est terminée ( les façades au joli bleu sont presque finies aussi).

Merci pour votre intérêt et vos partages, dans mes petits reportages de bricoleur du dimanche.

Bonne soirée,

[lalule]

super restau, merci pour tout les petits trucs de " bricoleur du dimanche ". Ça doit être quelque chose sur le m50.

[VENANCE]

Je voulais ajouter une chose Philippe :

je pensais à tes L-100 hier soir ; je trouve que tu as fait un bon choix en les prenant parce que maintenant tu as deux
paires d'enceintes très complémentaires au niveau du rendu sonore.
Et ça 'est un vrai plus.

Vivement les photos avec les caches neufs....

[pat63]

bonjour Philippe.
magnifique restauration que tu as effectué là.
pour la boiserie saches que je n'aurais pas fait mieux,excellent travail...
pour les produits de décapage il est impératif de bien "lessivé" ensuite, car gare aux résidus...
éviter la ponceuse car parfois le placage est très très fin.
par contre un conseil lors de l'utilisation des produits chimiques et autres il est IMPERATIF de prendre des
précautions ( gants et surtout masque respiratoire spécial pour produits chimiques)...
avec le temps, j'en subit les conséquences
je me souviens mes premières enceintes achetées neuves en même temps que l'ampli luxman en 1987 étaient des jbl L80T...très bon souvenir...
bonne continuation
cela me rappelle la rénovation de mes 311:

https://www.forumcabasse.org/forum/view ... 0&start=40

pat

[pvphil]

Merci beaucoup à tous pour ces retours.

@Jean Louis,

Oui, effectivement c'est parce qu'elle sont complémentaires et différentes que j'avais arrêté mon choix sur les L-100.

Je pense que ma prochaine aventure et promenade "enceintes Hifi " sera du côté de chez Tannoy en 12 mini ( Au passage, amitiés à Dédé83 et Mimi83 )

@Pat 63,

Oui, de mon côté et pour ces travaux, je m'interdis les machines types perceuses, ponceuses ( excepté pour lustrer) , visseuses électriques, car je préfère garder la sensation et la maitrise des doigts et ainsi éviter des dommages irréversibles à nos fragiles appareils.

Concernant les produits de décapage suivi d'un fort "lessivage" ok merci, c'est bien noté.

Ici dans le cadre de ce petit chantier, je n'ai utilisé que du papier de verre fin, de l’essence de térébenthine et de l’alcool à vernir.

Et absolument d'accord avec toi, gants, lunettes et masques obligatoires, lors de ces travaux-là.
Surtout qu'une boite de 100 gants à usage courts, ne coûte vraiment pas grand chose aujourd'hui.

Je vais aller voir ton post sur les 311

Edit : Toutes mes félicitations pour ton travail sur les 311 et aussi pour les 2 supports que tu as réalisés ! superbes !

Jean louis nous avait montré 2 supports magnifiques, avec un guide d'ondes des basses terrible ! beau et efficace !

Je dois aussi me lancer dans ce petit chantier pour mes L-100 ( mêmes dimensions que les L-50) .


Bonne journée et vivement ce soir, pour les prochaines écoutes et découvertes.

[raoul]

Très bien les plaques de caoutchouc, c'est ce que j'ai mis sous mes 1303 et L101. Tu en as aussi à Brico dépôt et moins cher qu'à Casto.
Félicitations, c'est un régal pour les yeux à défaut d'une écoute

[pat74]

Super boulot Philippe,j'ai sorti du boulot les joints toriques pour quand je referai les miennes.

Y'a plus qu'a envoyer un bon petit vinyle accompagné d'un bon petit verre

[pvphil]

un petit bonsoir pour ce début de we.

Et toujours enchanté de ces L-100 ressuscitées.

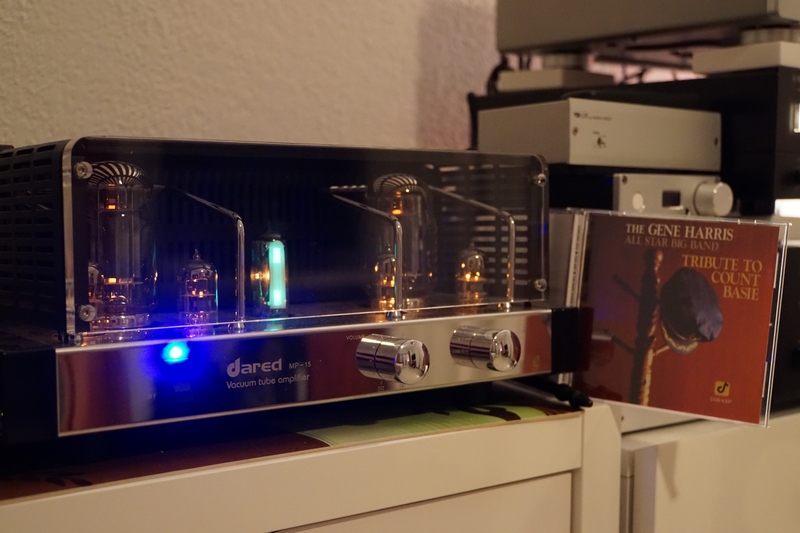

Des soirées en voyages musicaux (paysage toujours Jazz pour le moment, mais les autres musiques ne seront pas oubliées) à volumes très raisonnables avec le tube Dared MP15 :




Et le Yamaha M-50 :




Ce sont de vrais ravissements pour les oreilles.

Je suis épaté par ces basses présentes, soutenues et nettes à bas et très bas volume.

Correcteurs à 0 et pas de loudness, c'est puissant et plein.

Ce qui ressort le plus, c'est un sentiment d'équilibre et de puissance tranquille, imperturbable.

Chaque Hp faisant son travail, sans gêner ni empiéter sur son petit copain.
Le volume de ma pièce semblant être en parfait harmonie avec ces jolies membranes blanches de 30 cm qui ne demandent qu'à s'exprimer librement et sans retenues.

D'ailleurs, cela faisait longtemps que je n’avais pas entendu de "si longues durées de basses" pendant le déroulement d'un morceau. Les notes graves semblent durer plus longtemps, ou plutôt, "s’éteindre" moins vite.

Et ici avec la contrebasse mais aussi des basses électriques sur certains enregistrements et bien sur, toujours un piano, il y a de quoi faire ....




J'ai une autre magnifique version de ce morceau "Arabesque", en duo piano / contrebasse, celle de l'album "It's magic" c'est tout simplement beau à en pleurer :




Je sais, je me répète, mais je ne m'attendais vraiment pas à quelque chose d'aussi beau en écoutes " domestiques" venant d’enceintes dont la fonction première et initiale était de permettre des écoutes de proximité de studio, posées à l'horizontale sur le pupitre, à 2 m des oreilles de l’ingé son.

Même si ce n’était pas prévu ni souhaité ! , je suis vraiment très content d'avoir soignées ( et surtout d'avoir remplacé les 4 capas et les 4 Lpads) ces petites mémés et les avoir ainsi remises en vie et musique.

Je pense qu'une amplification à tubes plus "pêchue" que le Dared, qui ne démérite pas, loin de là, pourrait aussi parfaitement leur convenir.

Je vais continuer d'investiguer coté petites boites à base de triodes et autres pentodes, dans cette quête permanente de la belle musique.



La route de l'apprentissage est longue, entourée de mystères et parsemée d’embûches, mais heureusement, toujours passionnante et captivante...

Bonne soirée,

[lenicky]

Bonjour Philippe

Attention avec le joint en mousse entre l'enceinte et le hp. Il est impératif de prendre des précautions pour le montage du hp. Le serrage des vis doit se faire en croix comme la culasse d'une voiture et le couple de serrage doit étre le même pour chaque vis.
Sans ces précautions, le saladier peut étre légèrement déformé et sur les hp à entrefer étroit, on peut se retrouver avec un hp qui gratte sur certaines fréquences.
Ca m'est arrivé avec des 2205 que j'avais réparé pour un ami. Aprés lui avoir rendu ses hp, il me téléphone en me disant qu'un des deux hp grattait. Je passe chez lui, essai, et effectivement , un des deux grattait chez lui alors que je les avait essayé chez moi sans trouver aucun problème. Démontage, auscultation du hp, qui démonté ne gratte plus. Et je découvre qu'il a intercallé un joint mousse. Remontage avec les précautions décrites plus haut et le hp ne grattait plus.

[pvphil]

Merci à toi pour ces précisions, et précautions à prendre, je n'y aurai pas pensé pour les HP. Je m'en souviendrais.

De mon coté pas de soucis, par culture mécanistique .....je serre "toujours" les boulons en croix !

Et je pense avoir suffisamment de doigté pour serrer, à quelques chose prés, toutes les vis avec la même force. ( c'est aussi pour ça que n'utilise pas de visseuse électrique pour les remontages).

Je réfléchissais à l'utilité ou pas, de finalement acheter un clef dynamométrique, depuis tant d'année que bricole....mais tu viens de me trouver une raison de plus de la commander.



Edit : la conception des saladiers moulés avec pattes en U des 123A ne doit pas craindre de pb de serrage mais effectivement, les 2205 oui ! car ils sont en tôle emboutis sauf erreur de ma part...
