Quad 405 SMPS

[samy]

ok Larpaman , merci .

j-jacques

[chm]

je confirme, la led jaune reste en "veille" en marche normale
Christophe

[samy]

bonjour a tous

Ok merci , donc le fonctionnement de cette led est donc normal .
je viens de constater une chose qui m'a étonné , concernant ce kit : l'alcool a brûler dissous le verni coté piste donc a éviter avant soudure
qu'en est-il sur les modules des 405 ?

j-jacques

[samy]

bonsoir tout le monde

je me réponds ,
j'ai reçu les modules aujourd'hui , j'ai commencé le montage aprés triage des composants ( le tout arrive en vrac ) , je n'ai pas nettoyé le PCB avant , voulant éviter le pire .
les pastilles sont un peut dures a chauffer : 270° minimum . tout ce passe bien .
a plus tard

j-jacques

[tyv]

Très content de voir votre projet avancer je suis impatient d'avoir vos premières impressions d'écoutes et les photos de vos réalisations!

[LE15A]

Bonjour.

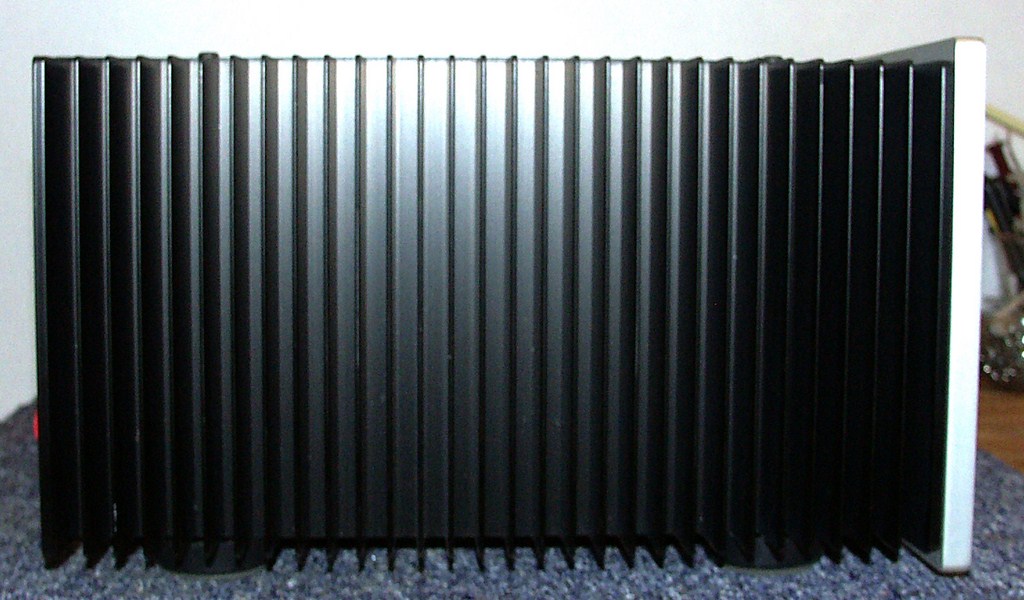

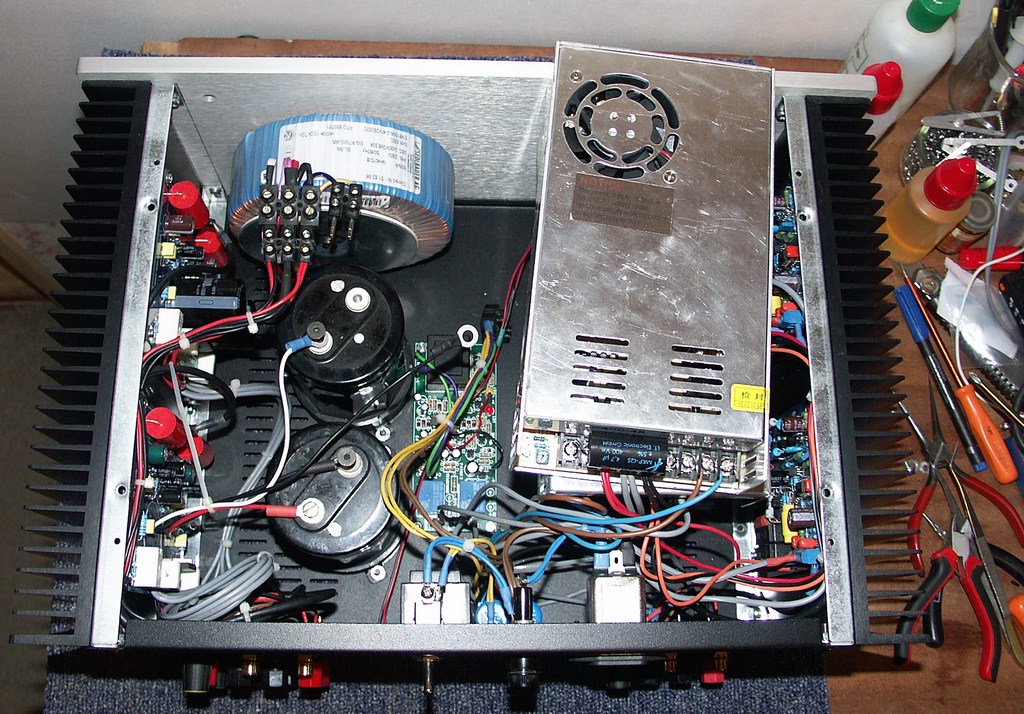

Cà y est j'ai enfin fini l'assemblage du mien dans un coffret 4U Audiophonics. Je rappelles qu'il y a 2 Quad 405 alimenté par des SMPS destinés aux graveset 2 modules de 2 x 100 watts soit 4 x 100 watts alimenté classiquement par transfo (600 VA) et 2 condo de 330000µF pour une paire destinés aux médiums et 2 condos de 10000µF destinés aux aigues. Tout cela est renté au chausse pied malgré un coffret en 19" de large, 4U de hauteur et 300mm de profondeur. Les radiateurs font quand mêmes 300mm x 168mm x 40mm, je pense qu'ils devraient bien refroidir tout ce petit monde.
Comment cela sonne? Pour le 4 x 100 ils étaient précedemment dans d'autre boites cela ne devrait pas changer grand chose sauf qu'ils passent de graves et médiums sur médiums et aigues, ce sont les graves qui se voient dotés des Quad 405. Je n'ai pas encore alimenté le tout, je préfères revérifier encore un coup qu'il n'y a pas d'erreurs dans les raccordements. Cela m'e.........s de cramer quelque chose par suite d'inadvertance ou d'une trop grande confiance en soi.

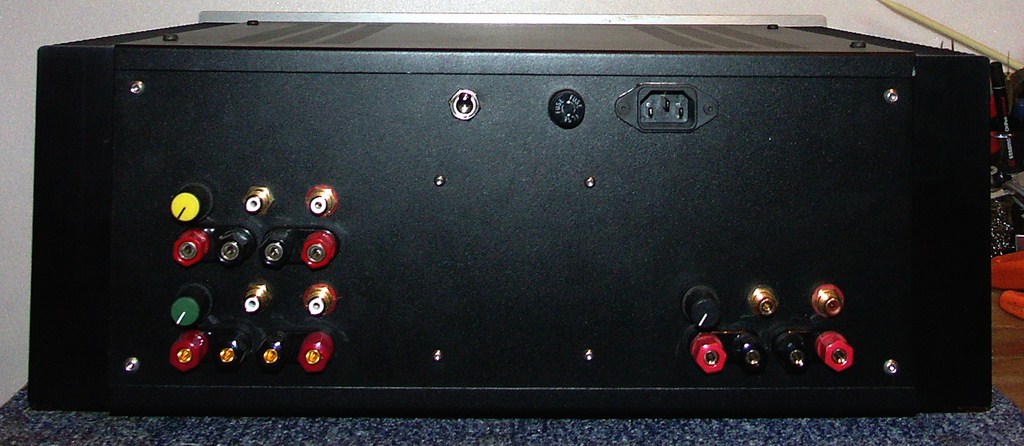

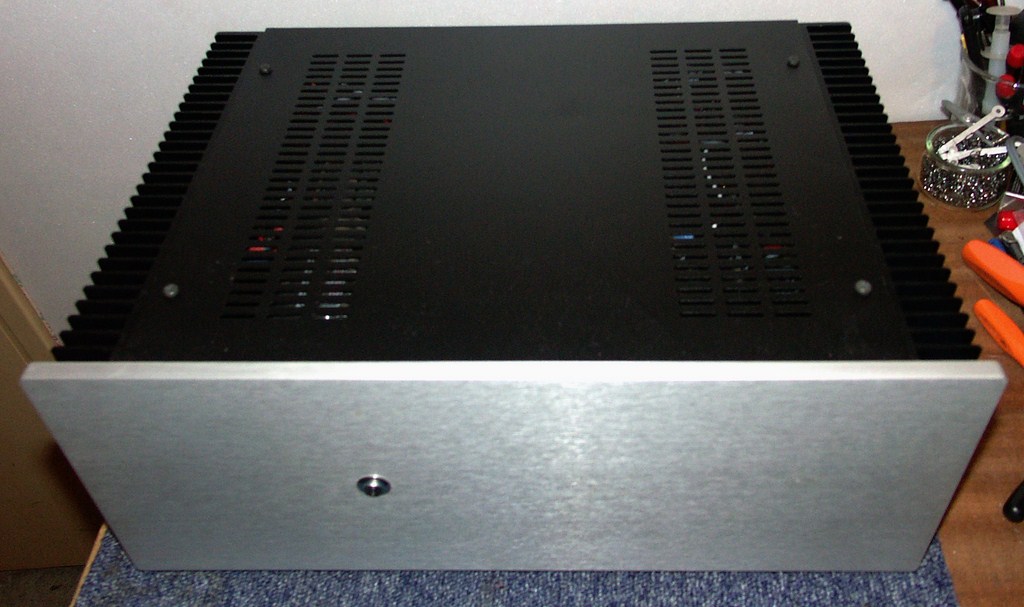

Et maintenant photos.

[chm]

Si le ramage se rapporte au plumage cela devrait être bien !
Très beau travail, a bientôt les écoutes !
Christophe

[LE15A]

Bonjour.


Des nouvelles du front, branchement sur le secteur, mise en route de tout le bazar et ..... fumerolles, on coupe tout en urgence. Je précise que le circuit de protection n'a pas fait son office donc à priori pas de tensions continues en sorties. Après avoir déconnectés les Quad je remets en route les 4 premiers amplis (les anciens) et rien tout est normal, ne les ayant jamais testés car pas d'oscillo à l'époque il s'avère que donné pour 100 watts ils ne délivrent que 85 watts à l'écrêtage sur charge de 7,7 ohms, je vous avouerais que je n'ai jamais ressenti "le manque" vu les niveaux auxquels j'écoutes il y a donc de la marge.
Vérifications des transistors, et de toutes les résistances (si, si!) RAS , j'ai reconnecté les cartes une par une RAS, mesures avec géné et oscillo 160 watts à l'écrêtage et sur la 2° carte je débranche le géné en commençant par la masse, seul le point chaud est resté connecté et le géné en fonctionnement et rebelotte, au départ il n'y avait que les amplis seuls. Extinction vite fait, reconnexion du géné, remise en route et nickel. Y aurait un électronicien (un vrai, pas un quicouillou comme moi!) qui pourrait nous expliquer le pourquoi du comment? Je joins un power point avec le shéma et les résistances qui se mettent à chauffer dur dans les cas ci dessus.
Bon j'arrives pas a insérer le PPT, les résistances sont R2 10 Ohms et R39 10 Ohms, ce sont les seules avec ses valeurs sur les clones.

[samy]

bonjour LE15A

comment sont câblées tes alimes ? pourquoi y a-t-il six fils connectés ? normalement , il devrait y avoir aux connections : deux fils - et un fil + sur l'une et deux fils - (point ground) et deux fils+ sur l'autre ? sur tes photos il y en a au moins une d'où partent six fils ? bizarre .

j-jacques

édit : serait -il la masse de ta sonde qui prendrait le relais d'une masse mal connectée sur les modules ?

[LE15A]

Bonjour.

Un fil +V, un fil -V, un fil de masse par carte plus un fil sortie HP et un blindé d'entrée, sur les alims on trouve donc 2 fils +V, 2 fils -V, 2 fils masse,un fil masse circuit de protection et les 2 fils masse des bornes HP. J'ai fini par trouver le coupable en reconnectant d'abord les cartes seules puis le circuit de protection et j'ai fini par la circuiterie d'entrée et c'est là que cela c'est gâté, ayant voulu faire comme pour les autres amplis c'est à dire adjonction d'un potentiomètre de réglage de niveau en entrée c'est lui qui fait entrer l'ampli en auto oscillation et cela va très très vite, la surchauffe des résistances se produit en à peine 3 ou 4 secondes!
J'ai donc supprimé le potar et raccordé l'entrée de la carte directement sur les RCA et là plus de problèmes,nickel! J'ai mesuré sur charge de 8 ohms à l'écrêtage 150 watts pour une carte et 151 sur l'autre, on peut donc considérer égalité, vivement demain que j'essaie le tout sur mes JBL 4320 en multi amplification active, j'espère que mes 38 apprécieront.
