Dual 1229

[capricorne]

:helloman:

Jean , tu n'aurais pas par pur hasard le plan coté de cet interéssant ustensile ?

[Letp]

:helloman:

Jean , tu n'aurais pas par pur hasard le plan coté de cet interréssant ustensile ?

J'allais le dire.... Il s'agit plus d'un gabarit de réglage que d'un protactor....

Mais ça doit pas être si simple à reproduire

Donc concrètement peut-on utiliser un protactor universel par exemple ?

Jean

[Klemp]

Un moule du petit gabarit en plastique serait bien trop compliqué et couteux à réaliser ...

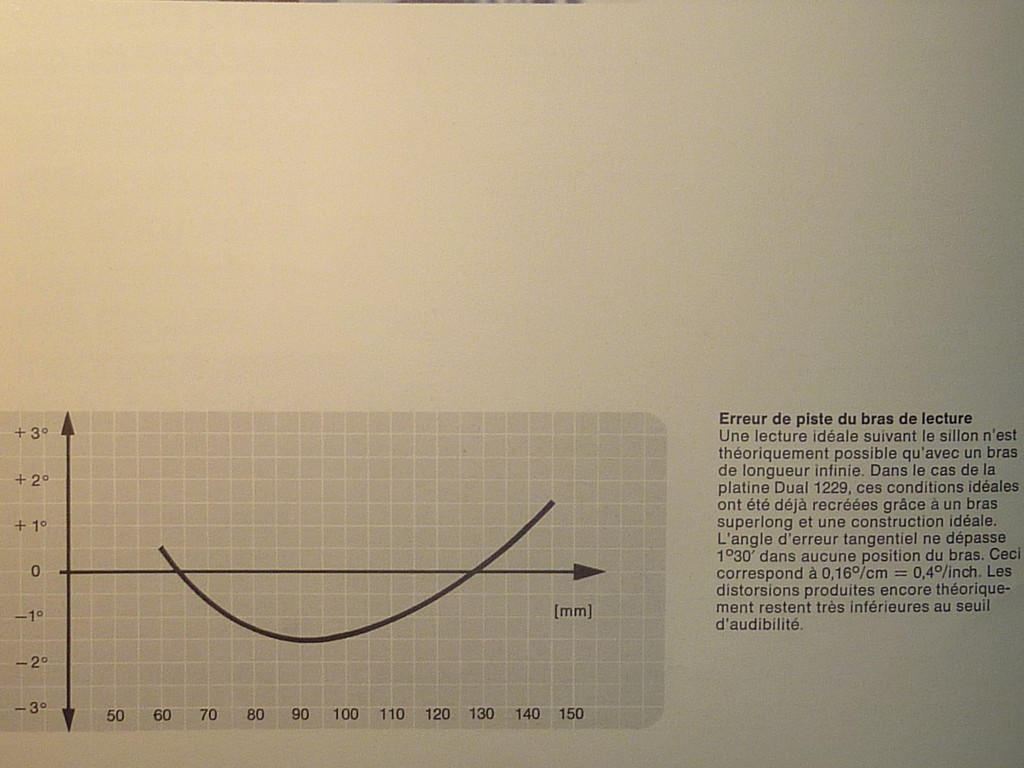

Par contre, je vous fourni ici les caractéristiques du bras de lecture de la 1229 avec les 2 points de passage au zéro.

Il vous suffit dont de réaliser, ou d' adapter, un protactor avec deux points de mesure ... l' un à 64 mm de l' axe du plateau et l' autre à 128 mm ..

Voilà

P1100063 (Copier).JPG

[capricorne]

[Letp]

Impeccable et utile , meci.

J'avais lu quelque part que le bras faisait 222 mm : est-ce exact ?
( PS : j'avais mis l'info de côté, mais comme mon pc s'est scratché, je n'ai plus le document )

Jean

[Klemp]

Bonjour,

L' info est sur le document de la page précédente

[Letp]

Bonjour,

L' info est sur le document de la page précédente

Oh voui ....

Quel protactor prendre :

http://www.ls3-5a-forum.com/phpBB3/view ... f=15&t=213

Celui avec 203,1 mm ou celui avec 222 mm ?

Jean

[Klemp]

Aucun des deux ...

J' ai également donné la réponse.

Le forum LS3-5 n' est pas une bible... ni une référence.

[Letp]

Aucun des deux ...

J' ai également donné la réponse.

Hum, je suis vraiment nul en réglage de platine et de cellules. Tu parles du message où il faut mettre deux points de mesures à 64 mm et 128 mm je pense....

Si je comprend, on prend une droite depuis l'axe , on positionne les deux points pour positionner au mieux le stylet ? Pour adapter un protactor, par contre là je vois pas trop comment faire...

Jean

[Klemp]

Hum, je suis vraiment nul en réglage de platine et de cellules. Tu parles du message où il faut mettre deux points de mesures à 64 mm et 128 mm je pense....

Si je comprend, on prend une droite depuis l'axe , on positionne les deux points pour positionner au mieux le stylet ? Pour adapter un protactor, par contre là je vois pas trop comment faire...

Jean

Ben oui, c' est cela... on positionne le diamant précisément sur les points de mesure et on vérifie que la cellule, ou le porte cellule, est parfaitement // aux perpendiculaires que tu auras tracé préalablement à égale distance des points sur le protactor ..
C' est de la géométrie de classe de 6 ième ..

Si le réglage ne peut être obtenu, on avance ou l' on recule la cellule sur le porte-cellule ..

Pour plus d' info, voir le mode d' emploi du bras SME n' importe ou sur la toile...

Cherchez un peu que diable ... !!!
