Revox A 78

[jpf54]

Help ..
Impossible de sortir la carte de gestion d alim.
J ai bien dévissé les 2 vis de cette carte après avoir démonté les prises casques. Mais ca ne vient pas.
Y a t il autre chose a faire ?. Une idée ?

Bon c'est fait.
j'ai réussi à la sortir (la carte) .
Je fais un petit récapitulatif de tous les composants que j 'ai pu identifier sur les 6 cartes démontées '..(ceux qui sont susceptibles d'être changés) ..


[moreblues]

Je m'attaque au miens demain, nous pourrons nous entraider un peu, courage!

[jpf54]

Petit tableau de ce que j'ai pu relever (sous réserve de contrôle, si je me suis trompé, corrigez-moi).
je n ai pas pu lire toutes les valeurs pour ce qui est en rouge.
Il ne me reste plus qu'a trouver par quoi remplacer tout ça et ou commander (la température a t elle une importance ?.
Je commencerai par les Frakos blancs.

.... Tableau supprimé, remplacé par tableau corrigé.
.... Voir un peu plus loin le tableau corrigé.

Merci dd83

[dd83]

:helloman: Belle liste mais quelques erreurs......
Dans l'ordre : Carte alim (que tu as eu du mal à sortir) : 1 capa 1000µf/35v,la 2e chimique verticale.....,aprés faudra régler la tension,je te donnerai la valeur.
Toujours sur l'avant la carte filtre sur les prises casque : 2 frako 22µf/40v.
Les 2 pré-amp enfichables : les 4 Frako (100µ,22 et 10µ),sauf si déja remplacées.
Sous ces deux cartes la carte phono : 3 Frako et 2 chimiques jaunes horizontaux.
Enfin les 2 cartes ampli,montées verticalement à l'arrière : 3 Frako et le chimique jaune vertical.
Les 4 grosses de filtrage,sont peut-être moins urgentes,elles sont bien sûr POLARISEES aussi.......
Dans tous les cas,respecter les tensions,plutôt plus que trop faible, et la POLARITE + -.
Relis bien mon post ,les photos te guideront,au besoin fais toi aider par un as du fer à souder.......
Tu as la chance d'avoir un ampli dans un état quasi neuf.

@ + Dd.


.

[jpf54]

Bonsoir DD83
Sans toi, je me serais déjà planté.. C'est vrai que l’électronique n'est pas du tout mon domaine.
Mais je ne demande qu'a apprendre. Avec ton message sous les yeux, J'ai bien tout relu, comparé les photos , examiné mes cartes à nouveaux, et voila .. ça devrait être bon.

Revox A78 - composants-4.jpg (344.52 Kio) Vu 1522 fois

[dd83]

:helloman: Parfait.Pour les petites tensions,de 6v à 35v,prends tout en 35v minimum .Pour les capas 40v 50v,63v,prend tout en 63v.
Attention à la polarité + et -
Maitenant la qualité dépendra de ton portefeuille......moi j'ai tout pris en qualité standard (j'étais pas sûr de le sauver),mais pour la carte phono tu peux aller aux Elna Silmic de très bonne qualité.
Dernier conseil,fais toi aider si tu ne maîtrise pas le soudage/dessoudage,car griller une piste ou la décoller du circuit est vite arrivé.
L'a tu écouté avant ,quels sont ses défauts ?

[moreblues]

Pas encore pu m'y mettre, trop de boulot

C'est bon pour ce samedi

J'ai trouvé ce lien: http://www.audiovintage.fr/?p=816

[moreblues]

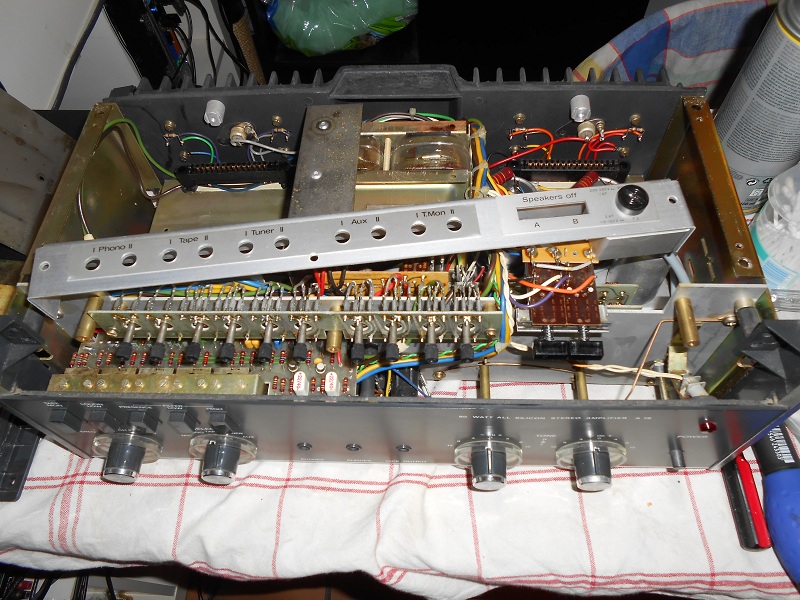

Ca avance tranquillement, les cartes étaient quand même sales et rouillées, je les récupère comme je peux:


Comment on démonte la face avant? Ca bloque chez moi.


merci

[dd83]

Hou là là,enlève vite tous les boutons des potentios et sélecteur.
Seuls restent en place les 5 poussoirs et celui de marche/arrêt,j'espère que tu n'as pas forcé sinon gare aux axes des potars.....
Ensuite 2 vis sous le bandeau pivotant,il ne reste plus que 3 clips en bas,il suffit de tirer horizontalement.


[moreblues]

Non je n'ai pas forcé, je l'ai démonté un peu trop dans le détail visiblement, rien de grave, merci pour ton aide.

pfffffff l’ancien prorio avait cru bon de coller les boutons, d’où ma galère

C'est bon j'ai réussi.
