Nakamichi ZX-9

[gregory1249]

je m'en doutais

avec tout ces changement comme tu l'a dit, tu va réaliser un zx-8

[crashgarrett]

yes , voir un ZX10 , si je trouve un Dragon HS

[crashgarrett]

de retour sur la ZX9

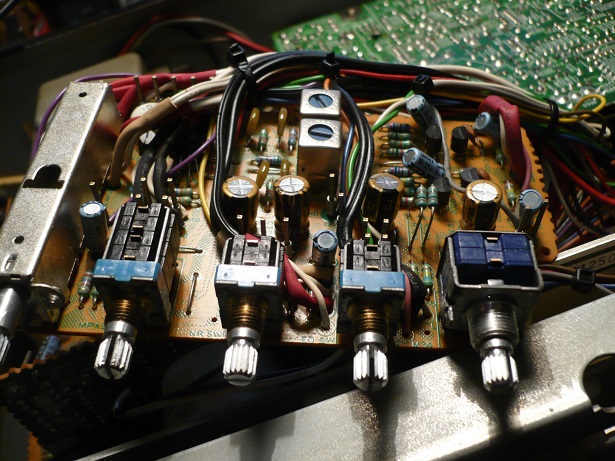

changé les 4 100µ sur la carte commutateurs :

Avant


Après

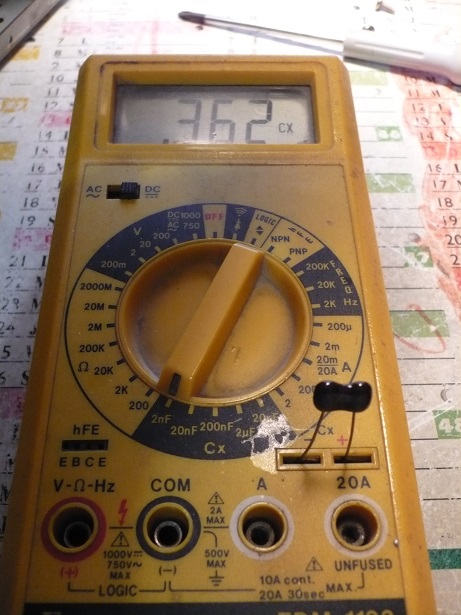

le 360p +/-2% à 5€ piéce ...


le reste devrait arrivé demain ...

[20tajk7]

Il y a du 360pF dans les ZX-9 ?

[crashgarrett]

et oui

ZX9 = C317 = 360p
ZX7 = C317 = 330p

je vais mettre pareil dans mon futur miens ...
vu que dans le circuit d'oscillation pour le 400 et le 15000hz il n'y a pas une valeur qui change à part celle de C317 !!

[crashgarrett]

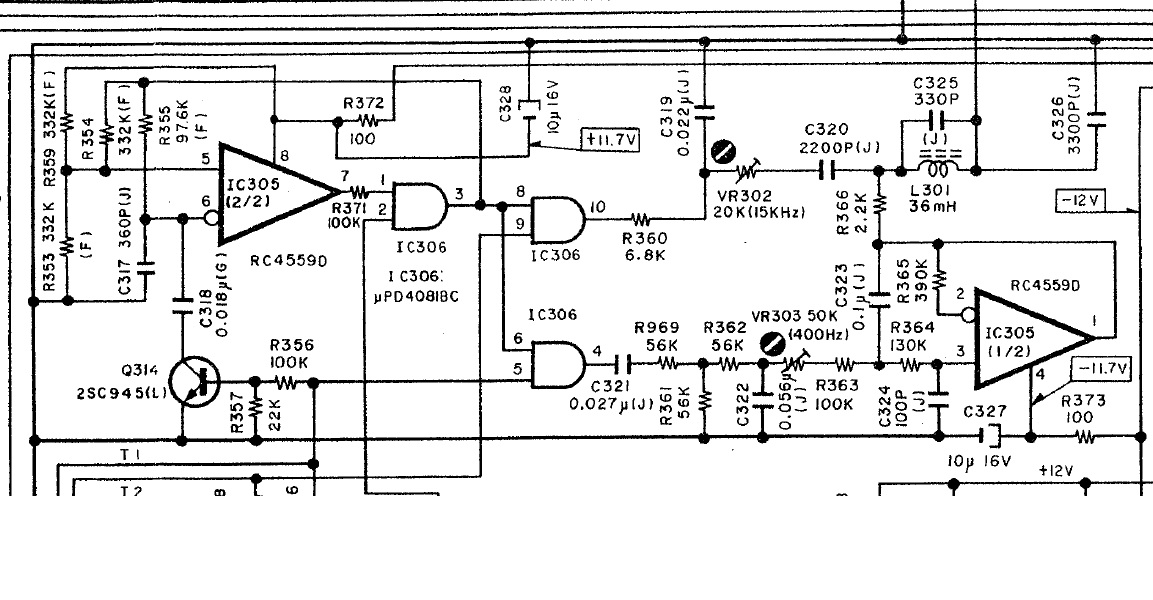

oscillateur ZX7

oscillateur ZX7

osc ZX7.jpg (206.89 Kio) Vu 5812 fois

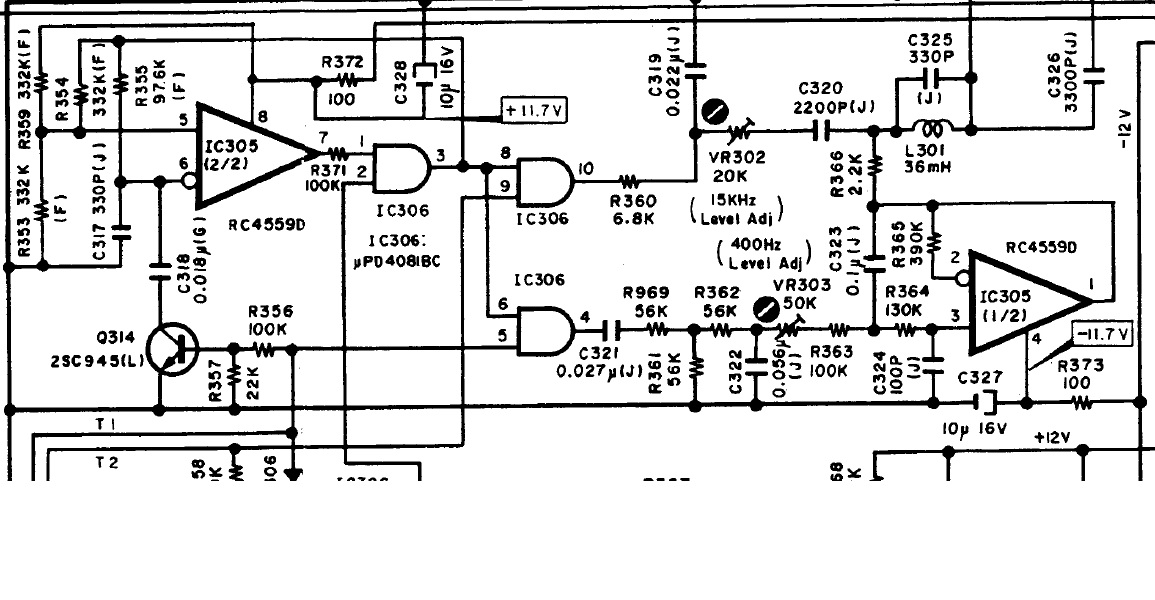

oscillateur ZX9

oscillateur ZX9

osc ZX9.jpg (230.75 Kio) Vu 5812 fois

...

[81bernard]

Pour le 6800micro/25V de l'alim, tu as mis un 35V de diam 20.
Pourquoi pas un modèle 50V de diam identique de 22 ?

[crashgarrett]

parce que je me suis dit que 10v de plus était suffisant , pas la peine de doublé , vu que Nakamichi avait mis en 25V ...
mais j'aurais pu mettre deux 10000µ ...

[81bernard]

SI je ne me trompe pas, C317 c'est un pp, non ? tu avais quoi pas dans le kit acheté? très certainement un remplacement en combinaison de deux valeurs en parallèle car je crois que le 360p ne se fait plus en pp.
Ce que tu as mis, c'est un mica ?

[crashgarrett]

sur le châssis du Zx9 , c'est un orange caps de 360p et j'ai pris un mica effectivement car rien trouvé en PP .
dans le kit c'est un 330p comme sur le ZX7
