Le réglage du bias :

Le réglage du "bias", ou courant de repos, se fait entre les deux émetteurs des transfos de puissance.
Pour la définition exact du bias ou du courant de repos, merci de demander aux gens plus compétent ( vue les définitions données, j'ai parfois du mal à les comprendre en langage normal. )

On prend les points de mesures entre les emetteurs des transistors Q721 et Q723 pour la voie 1
On prend les points de mesures entre les emetteurs des transistors Q722 et Q724 pour la voie 2

Voici les points de mesures sur les amplis


Certains dirons "mais c'est sur les résistances?". Oui en fait les émetteurs sont reliés sur ces points là, d'après le schémas, et aussi une vérification au test de continuité (on ne sais jamais), et vous avouerez que c'est plus pratique à prendre la mesure ici que sur les émetteurs qui se trouvent à des endroits non visibles sur la photo.

Pour faire cette mesure, il faut se munir d'un voltmètre de labo et d'un tourne-vis en plastique. Eviter les portatifs bon marché à 10-15€. Car ces derniers ne sont pas d'une grande précision.
En effet il faut pouvoir mesurer 11,28mV (mili Volt).
Le tournevis plastique est IN-DIS-PEN-SABLE, car si vous prenez un tourne vis en métal, dans le meilleur des cas votre mesure sera faussé par des perturbations au contact du tournevis sur le potar, et dans le pire des, les transistors sautent , et emmènent avec eux un ou plusieurs composants dans la foulé (qui a dit que sa sent le vécu.... )

1 - Débranchez électriquement votre ampli.
2 - Installez les pinces sur une voie pour la première mesure (ou les 2 voies si vous avez 2 multimètres... le pied)
3 - Vérifiez qu'il n'y ai aucun câbles branché sur les entrées comme sur les sorties de l'ampli. Et que le son soit sur - l'infini (pas de son, à 0, à gauche)
4 - Allumez le voltmètre
5 - Allumez l'ampli
6 - Attendez 20 minutes que la tension se stabilise. Car pour ma part j'ai se phénomène.
7 - Si la valeurs n'est pas de 11,28mV (environ, car sa bouge tout le temps), réglez "DOUCEMENT" voir effleurer le tournevis sur le potar, car c'est "extrêmement" sensible.
8 - A chaque réglage attendez plusieurs secondes voir minutes, que la tension se stabilise
9 - Une fois la tension stable et réglé, éteignez en premier l'ampli, et débranchez le, de même pour le voltmètre avant de changer de voie.
10 - Rajoutez des commentaires si mon post comportent des erreurs

[Pougatchoff]

Nickel!
Et puis aussi la goutte de vernis de blocage à la fin :mrgreen:

Un autre lien intéressant pour cette manip: http://vintage-audio-laser.com/Amplific ... rantz-1090"

[Mat]

Nickel merci Olorin, dommage que je n'ai pas vu ce commentaire avant de faire le réglage j'aurais pu bruler des étapes du coup j'avais repéré la relation entre émetteur et résistance qui facilite bien la fixation des pinces crocodiles, et effectivement le réglage n'est pas simple c'est vraiment super sensible... ne pas boire un Jack juste avant

[titi@]

Très constructif ce post ! :repect:

[Alain wagneur]

Bonjour à tous,
Hier soir, m'ennuyant un peu, je me promène sur la baie, tapant de-ci de-là ces mots qui résonnent à nos cœurs, et je tombe sur une vente s'achevant 3 heures plus tard et démarrant mollement (à peine 70 euros) pour un objet se trouvant à 5 kilomètres de chez moi...
Pas vraiment le moment, les mois de janvier sont difficiles, mais à 5 bornes, quand même! Allez, je mise un coup comme ça pour voir, 120 grand maximum au cas où... Et je passe à autre chose, une soirée avec un ami et plein de discussions à la clef...
De retour au bureau, surprise! J'ai remporté la vente à 107 rondelles!
Mais pour quoi me direz-vous?
Et bien pour ça, bien connu de tous, mais je n'en avais pas...

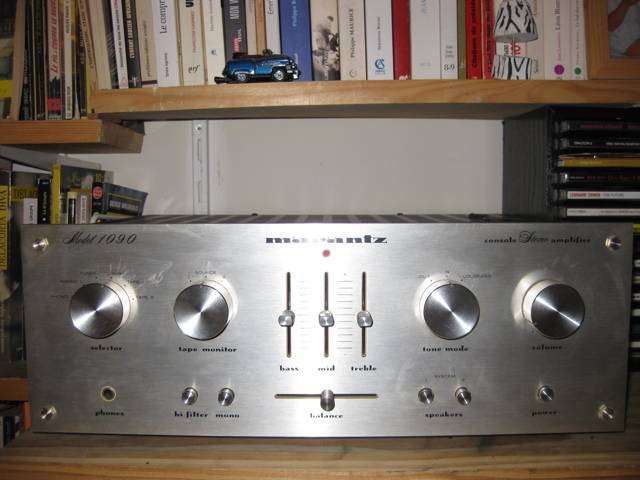

Affaire rondement menée, je suis allé le chercher ce matin dès l'aube et le voici installé:
